双电源自动切换开关工作原理

ats双电源开关工作原理(一)ATS双电源开关工作原理解析1. 什么是ATS双电源开关ATS（Automatic Transfer Switch）双电源开关，又称为自动切换开关，是一种用于在主电源故障或异常情况下实现自动切换到备用电源的装置。

它主要用于确保关键供电设备在主电源故障时能够无缝切换到备用电源，保障电力供应的连续性和可靠性。

2. ATS双电源开关的工作原理ATS双电源开关主要由自动切换控制器、主电源供电线路、备用电源供电线路和负载设备组成。

其工作原理如下：2.1 主电源供电状态1.当主电源正常供电时，自动切换控制器监测到主电源电压稳定，并通过内置的电压监测电路来确保电压在设定范围内。

2.在主电源供电状态下，自动切换控制器将主电源的电源输出与负载设备相连接，主电源为负载设备供电。

2.2 主电源故障状态1.当主电源发生故障或电压异常（超过设定范围）时，自动切换控制器感知到电源状态的变化。

2.在主电源故障状态下，自动切换控制器会迅速断开主电源供电线路，并切换到备用电源供电线路。

3.同时，自动切换控制器会监测备用电源的电压稳定性，并确保备用电源电压在设定范围内。

4.一旦备用电源电压稳定，自动切换控制器会将备用电源的电源输出与负载设备相连接，实现无缝切换。

5.在主电源恢复正常后，自动切换控制器会再次迅速切换回主电源供电状态。

3. ATS双电源开关的应用ATS双电源开关广泛应用于保证关键设备和系统的持续供电，例如：•数据中心：保障服务器设备稳定运行，避免数据中断和丢失。

•医疗设备：确保医疗设备不会因为电力问题而停止工作，保障患者生命安全。

•电信基站：持续供电以保证通信网络的正常运行。

•工业自动化：保证生产线不会因为电力问题而停工，避免生产损失。

4. 总结ATS双电源开关是一种关键的设备，能够在主电源故障时实现无缝切换到备用电源，保证关键设备和系统的持续供电。

通过自动切换控制器的监测和切换功能，使得电力供应更加可靠，极大地减少了电力故障可能带来的影响和损失。

ASCO双电源自动转换开关原理
ASCO双电源自动转换开关是一种用于电力系统的设备，用于在主电源故障或其他电力问题时实现自动切换到备用电源的功能。

以下是ASCO双电源自动转换开关的工作原理简述：
1.主电源检测：ASCO双电源自动转换开关会不断监测主电
源的电压、频率和相序等参数。

当主电源出现故障或不符
合设定的参数范围时，开关会发出切换信号。

2.备用电源准备：备用电源在故障发生前已经与ASCO开关
相连，并保持预热和同步准备状态。

备用电源通常是一个
发电机组或其他备用电力供应装置。

3.切换过程：当ASCO开关检测到主电源故障时，它会控制
断开主电源的连接，并通过断开主电源的电路以断开电源，然后打开备用电源的连接，以使备用电源引导电力到负载。

4.切换恢复：一旦主电源恢复正常，ASCO开关会检测到并
进行一个反向切换过程，将主电源再次连接到负载上，并
切断备用电源的连接。

ASCO双电源自动转换开关的原理是通过监测主电源状态和实时切换电源连接实现可靠的电力供应。

这种自动切换机制可以确保电力系统在主电源故障或其他电力问题时能够快速切换到备用电源，以保持负载的稳定供电。

它适用于需要高可靠性和连续供电的应用，如医院、数据中心、紧急照明系统等。

双电源自动转换开关工作原理
双电源自动转换开关是一种新的双电源技术，它可以根据电源的
可用性自动将电路从一个电源转换到另一个电源。

双电源自动转换开
关减少了系统故障并保护了负载，通常应用于电力系统，生活人家，
运营商，工厂，学校，医院，航空公司等。

双电源自动转换开关由一个微处理器（MCU），I/O口，电源管理单元（PMU），时钟源，内部EEPROM存储器以及其它电路组件组成。

微处理器负责处理具体的任务，如拓扑激活，检测输入电源的可用性，监测功耗，激活输出等。

I/O口提供与外部电路之间的信号传输，例如重置信号，故障信号，电源状态等。

而PMU负责管理双电源之间的切换，内部EEPROM用来存储双电源的参数记录，时钟源则用来同步双电
源之间的时钟。

在双电源转换的过程中，首先微处理器会对电源的可用性进行检测，如果发现第一个电源不可用，则由PMU在第一个电源与第二个电
源之间切换，而I/O口用来提供输出信号以及接收负载的状态信号，
最后内部EEPROM用来记录切换电源的信息。

双电源自动转换开关能有效地保护系统免受电源不可用造成的损害，同时也为用户提供了更好的使用体验。

在今天，双电源自动转换
开关不仅限于企业级和运营商级，它也可以应用于小型的装置，如家
庭或室内的小型设备，使其能够受益于双电源自动转换开关的所有功能。

低压双电源切换开关配电柜原理
低压双电源切换开关配电柜是一种用于低压电力配电系统的设备，一般用于实现电力供电的双系统切换和备用电源供电的自动切换。

其原理如下：
1. 低压双电源切换开关配电柜由两个主断路器组成，分别与两个电源连接。

2. 通过控制系统的控制信号，切换开关将当前的电源切换到备用电源上。

3. 在正常情况下，切换开关将主电源连接到配电系统，并保持备用电源断开。

4. 当主电源出现故障或异常情况时，控制系统会检测到并发送信号给切换开关。

5. 切换开关接收到信号后，会打开备用电源的断路器，将备用电源连接到配电系统上。

6. 切换过程中会有一段短暂的切换时间，但通常在几毫秒内完成，以确保供电的连续性和间断时间的最小化。

7. 一旦主电源恢复正常，控制系统会再次发送信号给切换开关，将备用电源断开并切换回主电源。

8. 切换开关在切换过程中会确保电源之间的互锁，避免两个电源同时供电。

9. 切换开关还会提供监测和保护功能，检测主备电源的状态并在故障时进行报警或停电保护。

通过低压双电源切换开关配电柜的使用，可以确保在主电源出现故障时能够自动切换到备用电源，保障电力供应的连续性和可靠性。

发电机双电源自动转换开关工作原理随着电力需求的不断增加，电力系统的可靠性和稳定性变得越来越重要。

在电力系统中，发电机双电源自动转换开关是保证电力系统可靠性和稳定性的重要设备之一。

本文将介绍发电机双电源自动转换开关的工作原理。

一、发电机双电源自动转换开关的概述发电机双电源自动转换开关是一种自动化电气设备，通常用于配电系统中。

它能够在主电源故障或失效时，自动切换到备用电源，以保证电力系统的连续供电。

发电机双电源自动转换开关通常由控制单元、电动机驱动机构、机械传动机构、接触器、保险丝等组成。

二、发电机双电源自动转换开关的工作原理发电机双电源自动转换开关的工作原理是，当主电源正常供电时，控制单元通过接触器将电源连接到负载上。

同时，备用电源也通过接触器与负载相连，但是备用电源处于关闭状态，不供电。

当主电源失效或故障时，控制单元会接收到信号，自动启动备用电源。

控制单元通过电动机驱动机构和机械传动机构，控制接触器的开合，以切换电源。

当备用电源开始供电时，控制单元会自动断开主电源，同时接通备用电源，保证电力系统的连续供电。

当主电源恢复正常供电时，控制单元会自动断开备用电源，同时接通主电源，以恢复电力系统正常运行。

三、发电机双电源自动转换开关的优点1、自动化程度高：发电机双电源自动转换开关能够实现自动切换电源，无需人工干预，提高了电力系统的可靠性和稳定性。

2、切换速度快：发电机双电源自动转换开关的切换速度非常快，可以在几毫秒内完成电源切换，保证了电力系统的连续供电。

3、使用寿命长：发电机双电源自动转换开关采用高品质的材料和先进的制造工艺，具有较长的使用寿命。

4、安全性高：发电机双电源自动转换开关具有较高的安全性能，能够保证电力系统的安全运行。

四、发电机双电源自动转换开关的应用领域发电机双电源自动转换开关广泛应用于配电系统、工业自动化控制系统、医疗设备、电信设备、交通信号设备等领域。

在这些领域中，电力系统的可靠性和稳定性对设备的正常运行起着至关重要的作用。

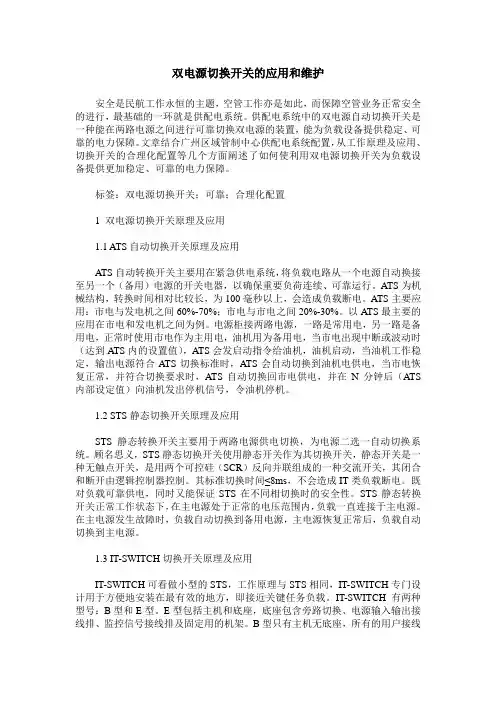

双电源切换开关的应用和维护安全是民航工作永恒的主题，空管工作亦是如此，而保障空管业务正常安全的进行，最基础的一环就是供配电系统。

供配电系统中的双电源自动切换开关是一种能在两路电源之间进行可靠切换双电源的装置，能为负载设备提供稳定、可靠的电力保障。

文章结合广州区域管制中心供配电系统配置，从工作原理及应用、切换开关的合理化配置等几个方面阐述了如何使利用双电源切换开关为负载设备提供更加稳定、可靠的电力保障。

标签：双电源切换开关；可靠；合理化配置1 双电源切换开关原理及应用1.1 ATS自动切换开关原理及应用ATS自动转换开关主要用在紧急供电系统，将负载电路从一个电源自动换接至另一个（备用）电源的开关电器，以确保重要负荷连续、可靠运行。

ATS为机械结构，转换时间相对比较长，为100毫秒以上，会造成负载断电。

ATS主要应用：市电与发电机之间60%-70%；市电与市电之间20%-30%。

以ATS最主要的应用在市电和发电机之间为例。

电源柜接两路电源，一路是常用电，另一路是备用电，正常时使用市电作为主用电，油机用为备用电，当市电出现中断或波动时（达到ATS内的设置值），ATS会发启动指令给油机，油机启动，当油机工作稳定，输出电源符合ATS切换标准时，ATS会自动切换到油机电供电，当市电恢复正常，并符合切换要求时，ATS自动切换回市电供电，并在N分钟后（ATS 内部设定值）向油机发出停机信号，令油机停机。

1.2 STS静态切换开关原理及应用STS静态转换开关主要用于两路电源供电切换，为电源二选一自动切换系统。

顾名思义，STS静态切换开关使用静态开关作为其切换开关，静态开关是一种无触点开关，是用两个可控硅（SCR）反向并联组成的一种交流开关，其闭合和断开由逻辑控制器控制。

其标准切换时间≤8ms，不会造成IT类负载断电。

既对负载可靠供电，同时又能保证STS在不同相切换时的安全性。

STS静态转换开关正常工作状态下，在主电源处于正常的电压范围内，负载一直连接于主电源。

双电源自动切换开关工作原理双电源自动切换开关工作原理是怎样的呢？很多人对于这个都不理解，因为觉得工作原理这些都是很复杂的，不会过多去了解。

一般家庭里也不会应用到这种开关，所以我们都是相对有一点陌生的。

不过我们唯有对开关工作原理理解了，我们才能更好地利用好它哦。

双电源自动切换开关指的就是一种由微处理器控制，适用于电网系统内部，网电与网电、网电与发电机电源之间的切换装置，当遭遇到常用电突然故障或停电情况时可以通过双电源自动转换开关使其自动转换到备用电源状态下继续运行，是一种使用范围广、性能完善、自动化程度高、安全可靠的双电源自动转换开关。

双电源自动转换开关在设计制作上采用双列复合式触头、微电机预储能、横接式机构、微电子控制技术、电气联锁技术、可靠的机械联锁、过零位技术等先进技术基本实现零飞弧，同时实现了电源与负载间的隔离可靠性极高，使用寿命在8000次以上，全自动型不需外接任何控制元器件，具有体积小、外形美观、重量轻等优势。

在了解双电源自动转换开关工作原理之前，我们先来认识一下双电源自动转换开关的结构部分，在市面上比较常见的双电源自动转换开关一般是由：开关本体和控制器组成，开关本体由整体式和断路器之分，是双电源自动转换开关质量好坏关键决定因数，控制器主要用于检测电源工作状况，当被检测电源发生故障时，控制器发出指令，开关本体则从一个电源转换至另一电源。

切除常用电源供电各断路器拉开双投防倒送开关到自备电源一侧，保持双电源自动转换开关箱内自备电供电断路器处于断开状态，然后启动备用电源，待机组运转到正常情况下时，闭合发电机空气开关、自备电源控制柜中各断路器，最后逐个闭合电源切换箱内各备用电源断路器，向各需要的负载送电，以满足用电需要。

当常用电源处于正常情况下时，对电源进行恢复正常供电，其顺序为：首先断开双电源切换箱自备电源断路器，其次断开自备电源配电柜各断路器，然后断开发电机总开关，最后将双投开关拨至市电供电一侧。

双电源切换开关使用说明双电源切换开关是一种用于切换电源供电的设备，可以同时连接两个电源，并在其中一个电源供电中断或故障时自动切换到另一个电源供电。

本文将为您提供双电源切换开关的使用说明，希望能帮助您了解如何正确操作和维护该设备。

一、双电源切换开关的结构和工作原理二、双电源切换开关的安装1.确定合适的安装位置：选择一个离电源和负载均较近的位置，确保电线的连接方便。

2.连接电源和负载：将电源A的正、负极分别与开关的A1、A2端子相连，将电源B的正、负极分别与开关的B1、B2端子相连。

将负载的正极与开关的C1端子相连，并将负载的负极与开关的C2端子相连。

3.接地：连接适当的接地线，确保设备的安全运行。

4.检查连接：仔细检查所有接线，确保连接牢固，以免引起电流异常或其他故障。

三、双电源切换开关的操作1.手动切换：切换开关通常有手动操作和自动操作两种模式。

在手动模式下，您可以通过旋转开关上的切换按钮来手动切换电源。

a.将切换按钮旋转至"A"端，此时，电源A将为负载供电，电源B处于断开状态。

b.将切换按钮旋转至"B"端，此时，电源B将为负载供电，电源A处于断开状态。

2.自动切换：在自动模式下，当电源A的电流异常或故障时，开关会自动切换到电源B。

a.将切换按钮旋转至"AUTO"端，此时，开关将自动检测电源A和电源B的状态，并在电源A异常时切换到电源B。

四、双电源切换开关的注意事项1.避免过载：确保负载的额定功率不超过开关的额定功率，以免造成开关过载，影响设备的正常工作。

2.注意电流方向：在连接电源和负载时，确保正、负极的连接方向正确，避免电流逆向或短路引起的故障。

3.定期检查和维护：定期检查开关的连接和固定情况，确保各部件正常工作。

同时，定期清洁开关的外壳，避免灰尘或杂物进入设备内部。

4.防止高温和潮湿环境：避免安装开关在高温或潮湿环境中，以免影响设备的正常运行和寿命。

艾默生电气公司ASCO自动切换开关的技术解答1、产品原理；原理：线圈瞬时激磁操作器，线圈的励磁操作不需要外加电源，所需动力来自即将投入运行的电源侧，励磁电流只在切换瞬间使用，稳定时无需操作电流，除节能外，亦无温升发热现象，另外切换速度快、切换力强；马达操作要求有外加电源持续供电，耗能、切换慢、不安全、易故障。

2、转换时间是；转换时间1/6秒（负载实际断电50ms）对供配电系统和负载来说断电时间越短越好，损失越少。

3、短时耐受电流能力；短时耐受能力高，当系统中发生短路情况时，ATS应能承受该短路电流，而不致拆开或损坏。

该能力要大于ATS 前端断路器的分断容量，保证切除故障点。

短时耐受电流低的开关触头易烧毁。

短时耐受能力高：3000A-4000A对应是100KA ，1600A-2000A对应是85KA ，800A-1200A对应是65KA，600A对应是50KA，260A对应是42KA，70A对应是22KA。

4、同相位切换；可以进行同相切换，艾默生ASCO产品有相角侦测切换控制器。

同相位转换的好处就是避免负载因为短暂失点儿产生的自激励电压的冲击。

转换瞬间负载会产生反电动势，如果该电动势和即将投入的的电动势不是同相位的，会产生很大的冲击电压，会产生很大的冲击电流，会发热，对负载有害。

5、重叠切换中性级的好处；重叠切换中性级，在三相四线或三相五线制的系统中，中性线是时刻不能断的。

中性线要是有断点，会产生“零点漂浮”，会导致负载产生不平衡电压，即有的负载电压变高，有的负载电压变低。

电压变化对系统及负载危害很大。

而N线重叠切换是在转换过程中，N线是“先接后离”，保障负载时刻接地。

6、远程通讯功能；可以进行远程通讯连接。

采用以太网络接口RJ-45连接（Ethernet TCP/IP），内建软件，利用计算机Windows 浏览器即可监视ATS状态及设定值。

客户计算机一般都已内建Ethernet，不需额外配卡。

7、符合的产品标准；认证公司公证艾默生ASCO ATS符合IEC947-6-1国际ATS标准。

双电源自动转换开关（ATSE）分为CB级和PC级两个级别。

CB级：配备过电流脱扣器的ATSE，它的主触头能够接通并用于分断短路电流。

PC级：能够接通、承载，但不用于分断短路电流的ATSE。

使用类别：AC-33B，适用电动机混合负载，即包含电动机，电阻负载和30%以下白炽灯负载，接通与分断6le,cosφ=0.5。

使用类别：AC-31B，适用无感或微感负载，接通与分断电流为1.5le,cosφ=0.8。

带漏电保护ATS的选择：ATS是否要加装漏电保护，主要取决于负载的使用性质和特点，为了防触电和确保人身安全，需要加装漏电保护，但在消防负载时为了保证电源的连续性和可靠性，又不希望加装漏电保护，这两者相互矛盾，所以建议非消防使用的ATS在电源侧和负载侧不宜加装总漏电保护，若须加装时建议加装在转换后各自出线的支路上，消防使用的ATS电源侧和负载侧不应加装漏电保护。

双电源自动切换开关工作原理接线图：如果您想了解更多有关ATS双电源自动转换开关方面的资讯，推荐您联系南京首科机电咨询详情。

南京首科机电有限公司集生产、贸易、技术、服务于一体的机电专业性公司。

公司经营广泛、品种繁多，主营批发零售各国知名低压电器、电工器材、工业用通风及抽风系统。

公司以“诚信铸就品牌，服务带来效益”的经营理念。

推行“VIP”式的营销服务机制，努力做好售前、售中、售后服务，并为用户建立档案，定期开展大客户综合回访，赢来了越来越宽广的市场空间。

公司主要代理销售品牌：总代理ABB、施耐德电气、〈MITSUBISHI〉三菱电机、〈FUI〉富士电机、〈OMRON〉欧姆龙自控元器件、美国通用GE电器、韩国LS 产电、士林电机、、西门子、火灾监控系统、工业插头插座、订制配电箱配电柜。

若您有相关方面的业务需求，欢迎登陆官网：或拨打吸顶悬浮位置电话咨询！。

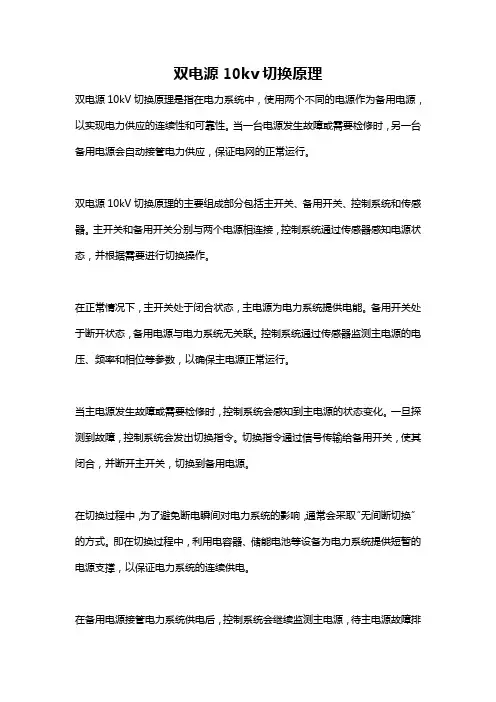

双电源10kv切换原理双电源10kV切换原理是指在电力系统中，使用两个不同的电源作为备用电源，以实现电力供应的连续性和可靠性。

当一台电源发生故障或需要检修时，另一台备用电源会自动接管电力供应，保证电网的正常运行。

双电源10kV切换原理的主要组成部分包括主开关、备用开关、控制系统和传感器。

主开关和备用开关分别与两个电源相连接，控制系统通过传感器感知电源状态，并根据需要进行切换操作。

在正常情况下，主开关处于闭合状态，主电源为电力系统提供电能。

备用开关处于断开状态，备用电源与电力系统无关联。

控制系统通过传感器监测主电源的电压、频率和相位等参数，以确保主电源正常运行。

当主电源发生故障或需要检修时，控制系统会感知到主电源的状态变化。

一旦探测到故障，控制系统会发出切换指令。

切换指令通过信号传输给备用开关，使其闭合，并断开主开关，切换到备用电源。

在切换过程中，为了避免断电瞬间对电力系统的影响，通常会采取“无间断切换”的方式。

即在切换过程中，利用电容器、储能电池等设备为电力系统提供短暂的电源支撑，以保证电力系统的连续供电。

在备用电源接管电力系统供电后，控制系统会继续监测主电源，待主电源故障排除或检修完成后，再次发出切换指令，使备用电源断开，主电源重新接管电力系统供电。

整个切换过程实现了主备电源之间的平滑过渡，保证了电力系统的稳定供电。

此外，为了进一步提高双电源切换的可靠性，可以采取双重供电线路的方式，即将主电源和备用电源连接至不同的变电站或输电线路上，以防止因单一供电故障造成的停电。

总之，双电源10kV切换原理通过主备电源之间的切换操作，确保了电力系统的连续供电。

在电力系统中的应用可以提高供电的可靠性和稳定性，降低了电力故障对用户的影响，并提升了电力系统的运行效率。

基于mos管的双电源自动切换电路设计一、概述在电力系统中，为了确保系统的可靠性和稳定性，通常会使用双电源自动切换电路。

这种电路能够在主电源故障时自动切换到备用电源，从而确保系统的持续供电。

本文将介绍基于mos管的双电源自动切换电路的设计原理和具体实现方案。

二、设计原理1. 双电源供电原理双电源自动切换电路通常由主电源、备用电源和自动切换装置组成。

当主电源正常供电时，自动切换装置使得备用电源处于断开状态；当主电源故障时，自动切换装置能够快速将系统切换到备用电源，实现系统的持续供电。

2. mos管工作原理mos管是一种常用的功率开关器件，其导通电阻小、耗能少、速度快、可靠性高。

在双电源自动切换电路中，mos管能够实现快速切换和保护电路的功能。

三、电路设计方案基于上述设计原理，我们可以设计出以下具体的双电源自动切换电路方案：1. 主电源和备用电源分别接入电路的输入端，通过电源选择开关和mos管控制电路实现双电源的切换。

2. 设计一套稳压控制电路，保证输出电压在合适的范围内。

3. 设置智能控制装置，监测主电源和备用电源的状态，当检测到主电源故障时，控制mos管切换至备用电源。

四、电路实现步骤1. 确定系统的输入电压范围和输出负载要求，选择合适的mos管和电源选择开关。

2. 搭建电路原理图，设计mos管控制电路和稳压控制电路。

3. 制作PCB板，焊接元件。

4. 系统调试，验证双电源自动切换功能和稳压控制效果。

五、电路性能验证1. 对电路进行长时间稳定运行测试，验证其在不同负载下的性能。

2. 模拟主电源突然断电情况，验证自动切换到备用电源的速度和稳定性。

3. 对mos管和其他关键元件进行热稳定性测试，检测其在长时间高负载下的工作情况。

六、结论本文介绍了基于mos管的双电源自动切换电路的设计原理、具体实现方案和性能验证方法。

该电路能够实现快速而稳定的双电源切换，保证系统的持续供电，具有一定的实用性和可靠性。

希望本文的内容能够对相关领域的工程师和科研人员有所帮助。

双电源自动转换开关控制器原理引言：随着电力系统的不断发展和现代化的需求，对电力供应的可靠性和稳定性要求越来越高。

双电源自动转换开关控制器作为一种重要的电力设备，被广泛应用于各种领域，如工业生产、医疗设备、通信网络等。

本文将从原理的角度对双电源自动转换开关控制器进行解析，以帮助读者更好地理解其工作机制。

一、双电源自动转换开关控制器的概述双电源自动转换开关控制器是一种能够在主电源故障时自动切换至备用电源，并保持电力供应连续的设备。

它由控制器和开关组成，通过对主电源和备用电源的监测和切换控制，实现了电力系统的自动备份和切换功能。

二、双电源自动转换开关控制器的工作原理1. 主电源监测：双电源自动转换开关控制器通过检测主电源的电压、频率和相序等参数来判断主电源是否正常。

当主电源工作正常时，控制器会保持开关处于主电源状态，并将备用电源断开。

2. 主电源故障切换：当控制器检测到主电源发生故障（如电压异常、频率偏离范围、相序错误等），它会立即启动切换动作。

切换动作包括将备用电源连接到负载端，同时断开主电源与负载的连接。

为了避免切换过程中对负载的影响，通常会采用零切换技术，即在两个电源之间实现无间断的切换。

3. 备用电源监测：一旦切换完成，控制器会监测备用电源的电压、频率和相序等参数，确保备用电源工作正常。

同时，控制器会持续监测主电源的状态，一旦主电源恢复正常，它会自动切换回主电源，并断开备用电源。

4. 状态显示与故障保护：双电源自动转换开关控制器通常还配备有状态显示和故障保护功能。

状态显示可以实时显示当前电源状态，包括主电源状态和备用电源状态。

故障保护功能可以对电源故障进行检测和保护，如过压保护、欠压保护、过载保护等。

三、双电源自动转换开关控制器的应用双电源自动转换开关控制器广泛应用于各个领域，如工业生产、医疗设备、通信网络等。

在工业生产中，双电源自动转换开关控制器可以确保生产设备的持续供电，避免因主电源故障而导致的生产中断。

双电源自动转换开关工作原理当常用电源正常，功能键置于自动档时，备用断路器分、常用断路器合，以保护常用电源接通负载。

当常用电源一相或三相全部电压中断时，ATS将负载从常用电源转换到备用电源（当备用电源有正常电压时），并在常用电源恢复至正常时，又将备用电源转换至常用电源。

当处于自动控制状态下供电电源发生改变时。

电操机构不动作，即小型断路器不能合闸或分闸，此时应先检查：1、电网是否停电2、接线是否脱落3、产品本身的保险丝是否烧断。

如果任一断路器前端有电，而接线又正确，保险丝也完好，但仍不能合闸或分闸，此时应请专业人员维修或与制造厂联系解决。

工作原理STS(Static Transfer Switch)，静态开关，又叫静态转换开关。

为电源二选一自动切换系统，第一路出现故障后STS自动切换到第二路给负载供电(前提第二路电正常且和第一路电基本同步），第二路故障的话STS自动切换到第一路给负载供电(前提第一路电正常且和第二路电基本同步）。

适合用于UPS-UPS，UPS-发电机，UPS-市电，市电-市电等任意两路电源的不断电转换，以上所有电源间都需要同步装置以保证两电源基本同步，否则STS无法切换。

STS静态切换开关主要由智能控制板,高速可控硅,断路器构成.其标准切换时间为≤8ms,不会造成IT类负载断电。

既对负载可靠供电,同时又能保证STS在不同相切换时的安全性。

ATS自动转换开关ATS主要用在紧急供电系统，将负载电路从一个电源自动换接至另一个（备用）电源的开关电器，以确保重要负荷连续、可靠运行。

ATS为机械结构，转换时间为100毫秒以上，会造成负载断电。

适合照明、电机类负载。

其中负荷开关派生的自动转换开关采用双列复合式触头、传动机构、微电机预储能、以及微电子控制技术，基本实现了零飞弧。

驱动电机为聚氯丁橡胶绝缘湿热型电机，装有安全装置在超出110℃温度和过电流状态时自动跳闸。

待故障消失后即自动投入工作，很大程度保证了开关寿命。

双电源切换开关双电源切换开关就是因故停电自动切换到另外一个电源的开关。

一般双电源切换开关是广泛应用于高层建筑、小区、医院、机场、码头、消防、冶金、化工、纺织等不允许停电的重要场所。

主要分为ATS和STSATS（Automatic transfer switching equipment），自动转换开关。

ATS主要用在紧急供电系统，将负载电路从一个电源自动换接至另一个（备用）电源的开关电器，以确保重要负荷连续、可靠运行。

ATS为机械结构，转换时间为100毫秒以上，会造成负载断电。

适合照明、电机类负载。

STS(Static Transfer Switch)，静态开关，又叫静态转换开关。

为电源二选一自动切换系统，第一路出现故障后STS自动切换到第二路给负载供电(前提第二路电正常且和第一路电基本同步），第二路故障的话STS 自动切换到第一路给负载供电(前提第一路电正常且和第二路电基本同步）。

适合用于UPS-UPS，UPS-发电机，UPS-市电，市电-市电等任意两路电源的不断电转换，其标准切换时间为≤8ms,不会造成IT类负载断电。

原理：采用双列复合式触头、横接式机构、微电机预储能及微电子控制技术，基本实现零飞弧（无灭弧罩）。

采用可靠的机械联锁和电气联锁技术。

采用过零位技术。

具有明显通断位置指示、挂锁功能，可靠实现电源与负载间的隔离可靠性高，使用寿命8000次以上。

机电一体设计，开关转换准确、灵活、可靠电磁兼容好，抗干扰能力强，对外无干扰，自动化程度高。

全自动型不需外接任何控制元器件外形美观、体积小、重量轻由逻辑控制板，以不同的逻辑来管理直接装于开关内的电机，变速箱的动行操作来保证开关的位置。

电机为聚氯丁橡胶绝缘湿热型电机装有安全装置，在超出110℃湿度和过电流状态时跳闸。

在故障消失后即自动投入工作，可逆减速齿轮采用直齿齿轮。

操作规程：1、当因故停电，且在较短时间内无法恢复供电时，必须启用备用电源。

步骤：①切除市电供电各断路器(包括配电室控制柜各断路器，双电源切换箱市供电断电器)，拉开双投防倒送开关至自备电源一侧，保持双电源切换箱内自备电供电断路器处于断开状态。

发电机与ats双电源开关工作原理
发电机与ATS双电源开关的工作原理是通过自动切换系统（Automatic Transfer Switch，简称ATS）控制电源的切换，确保设备在主电源故障或失效时能够自动切换到备用电源并保持供电稳定。

工作原理如下：
1. 主电源工作状态：主电源正常供电时，ATS将主电源与负载连接，同时备用电源与负载断开。

主电源通过ATS提供电能给负载设备。

2. 主电源故障状态：一旦主电源发生故障，如电压异常、电流中断等，ATS将会检测到该故障信号，并迅速切换到备用电源。

3. 备用电源工作状态：ATS在接收到故障信号后，会启动备用电源。

备用电源通过ATS连接到负载设备，继续为负载提供稳定的电能。

4. 主电源恢复状态：当主电源恢复正常供电时，ATS会检测到主电源的恢复信号，并立即将备用电源与负载断开，切换回主电源。

通过这种工作原理，发电机与ATS双电源开关能够保障负载设备在主电源故障时，实现自动切换到备用电源，从而确保设备的持续供电和运行稳定性。

双电源切换开关原理
双电源切换开关是一种用于将电器设备连接到两个不同的电源（通常是一个主电源和一个备用电源）的装置。

其主要原理是通过切换开关来选择要向设备供电的电源。

双电源切换开关通常由以下几个关键组件组成：切换开关、继电器、控制电路和指示灯。

切换开关用于手动控制电源切换。

它通常有两个位置，一个位置用于选择主电源，另一个位置用于选择备用电源。

切换开关的位置决定了电源的连接方式。

继电器是双电源切换开关的核心部件。

它根据切换开关的位置来连接主电源或备用电源到设备。

当切换开关选择主电源时，继电器会将主电源与设备连接；当切换开关选择备用电源时，继电器会将备用电源与设备连接。

控制电路负责监控主备电源的状态并控制继电器的操作。

当主电源正常工作时，控制电路会将继电器设置为连接主电源的状态；当主电源异常（如停电）时，控制电路会将继电器设置为连接备用电源的状态。

指示灯用于显示当前双电源切换开关的工作状态。

通常，指示灯会有两个，一个表示主电源连接，另一个表示备用电源连接。

当继电器连接到主电源时，主电源指示灯亮起；当继电器连接到备用电源时，备用电源指示灯亮起。

综上所述，双电源切换开关通过切换开关、继电器、控制电路和指示灯来实现主备电源的切换。

当主电源正常时，继电器将主电源连接到设备；当主电源异常时，继电器将备用电源连接到设备，以确保设备的持续供电。

毫秒级双电源自动转换开关工作原理
毫秒级双电源自动转换开关是一种用于电力系统中的设备，主要用于在主电源发生故障或停电时，自动将备用电源接入系统，保证系统的连续供电。

其工作原理如下：
1. 两路电源并联供电：毫秒级双电源自动转换开关通常由两路不同的电源组成，包括主电源和备用电源。

这两路电源并联供电，保证了系统的稳定性和可靠性。

2. 监测主电源状态：毫秒级双电源自动转换开关会不断地监测主电源的状态。

当主电源正常工作时，开关会将其输出给负载设备，并同时对备用电源进行监测。

3. 检测主、备用两路供电：当主电源发生故障或停止工作时，毫秒级双电源自动转换开关会立即检测备用电源的状态，并将其输出给负载设备。

4. 实现快速切换：为了保证系统能够在最短时间内恢复正常运行，毫秒级双电源自动转换开关采用了快速切换技术。

它可以在数毫秒内完成从主电源到备用电源的切换，并确保负载设备不会出现任何中断。

5. 自动恢复：当主电源恢复正常工作时，毫秒级双电源自动转换开关会自动将其输出给负载设备，并同时对备用电源进行监测，以便在下一次主电源故障时能够及时切换。

总的来说，毫秒级双电源自动转换开关通过对主、备用两路电源的监测和快速切换技术，保证了系统的连续供电，降低了因停电或故障而带来的损失。

双电源切换开关原理双电源切换开关原理是一种电力系统中常用的自动切换装置，用于将负载从一个电源切换到另一个电源，以确保连续供电。

在电力系统中，如果一个电源发生故障或者需要维护，双电源切换开关能够自动将负载切换到备用电源，从而保证负载的连续供电。

双电源切换开关通常包括两个输入电源、一个负载和一个控制单元。

当主电源正常供电时，控制单元会将负载连接到主电源上。

同时，备用电源也会通过自己的控制单元检测主电源是否正常供电。

如果主电源发生故障，备用电源的控制单元会感知到，并将负载切换到备用电源上。

1.输入电源：双电源切换开关通常连接到两个输入电源，即主电源和备用电源。

主电源是负载通常连接的电源，而备用电源是准备在主电源发生故障时接管负载的备用电源。

2.控制单元：双电源切换开关的控制单元负责监测输入电源的状态，并根据需要进行切换。

控制单元通常由微处理器或电路控制器组成。

3.切换机构：切换机构是双电源切换开关中至关重要的部分，负责将负载从一个电源切换到另一个电源。

切换机构通常包括一组电动驱动器、绝缘开关和接触器。

电动驱动器通过控制开关机械装置的运动来实现切换操作。

绝缘开关用于隔离开关操作时由于负载或电源的接触器跳受到电弧的影响。

接触器用于确保两个电源之间的正常连接。

4.监控与保护：双电源切换开关通常还配备有一系列监控与保护功能，以确保系统的安全运行。

这些功能可能包括电源故障监测、电源电压监测、电源频率监测、过载保护和短路保护等。

这些功能可根据需要进行定制配置。

当主电源正常供电时，控制单元会监测主电源的状态，并确保负载与主电源连接。

同时，备用电源的控制单元也会监测主电源的状态。

一旦控制单元检测到主电源发生故障或失去电源，它会立即触发切换机构，将负载从主电源切换到备用电源上。

在切换过程中，切换机构会确保两个电源之间的隔离，以保证系统的可靠性和安全性。

总结起来，双电源切换开关通过控制单元和切换机构实现负载在主电源和备用电源之间的切换。
