开关电源有哪两种控制类型

开关电源控制分类
根据控制方式的不同，开关电源控制可以分为以下几个分类：
1. 手动控制：即通过手动操作开关或旋钮来控制开关电源的开关状态和输出电压等参数，这种控制方式简单易懂，适用于一些小功率的应用。

2. 定时控制：通过定时器来控制开关电源的开关状态和输出电压等参数。

定时控制可以实现自动开关功能，在特定时间点启动或关闭开关电源，适用于一些定时任务的应用。

3. 温度控制：通过温度传感器感知环境温度，并根据设定的温度阈值来控制开关电源的开关状态和输出电压等参数。

温度控制可以保护开关电源和被供电设备不受过高温度的影响。

4. 电压控制：通过电压传感器感知输出电压，并根据设定的电压阈值来控制开关电源的开关状态和输出电压等参数。

电压控制可以实现稳定输出电压，保证被供电设备正常工作。

5. 反馈控制：通过采集开关电源的反馈信号（如输出电流、输出电压等），并通过控制回路来调整开关电源的开关状态和输出电压等参数，使得输出稳定并满足需求。

需要注意的是，开关电源控制分类不限于以上几种，还可以根据其他参数、信号或特定应用的需求来进行分类。

开关电源的控制原理与应用1. 引言开关电源是一种高效、稳定的电源供应装置，广泛应用于各个领域。

本文将探讨开关电源的控制原理和应用。

2. 开关电源的基本原理开关电源的基本原理是通过开关管的开关动作，使得输入电源的直流电转换为高频脉冲信号，通过滤波电路和稳压电路得到稳定的直流输出。

其基本组成部分包括输入滤波电路、开关管、变压器、输出稳压电路和反馈控制电路等。

3. 开关电源的工作模式开关电源的工作模式分为连续导电模式和间断导电模式。

连续导电模式下，开关管在整个导通周期内都处于导通状态；间断导电模式下，开关管在一部分导通周期内处于截止状态。

根据具体应用场景和需求，可以选择适合的工作模式。

4. 开关电源的控制方法开关电源的控制方法包括电压模式控制和电流模式控制。

电压模式控制是通过对输出电压进行反馈控制，保持输出电压的稳定；电流模式控制是通过对输出电流进行反馈控制，保持输出电流的稳定。

选择合适的控制方法可以提高开关电源的稳定性和效率。

5. 开关电源的应用领域开关电源广泛应用于各个领域，包括工业自动化、通信设备、医疗器械、家电等。

其高效、稳定的特性使其成为各个领域中不可或缺的电源供应装置。

以下是开关电源的一些应用领域：•工业自动化：用于驱动各种工业设备和机器人，提供稳定的电源供应。

•通信设备：用于无线基站、光纤传输设备等，保证通信设备的稳定工作。

•医疗器械：用于医院的各种医疗设备，如心电监护仪、X射线机等。

•家电：用于电视机、电脑、空调等家电产品，使其能够稳定工作。

6. 开关电源的优势和不足开关电源相比传统的线性电源具有以下优势：•高效率：开关电源的转换效率高，能够更好地利用电能。

•体积小：开关电源体积小，便于安装和布局。

•调整范围宽：开关电源的输出电压和电流可以根据需求进行调整。

•保护功能强：开关电源具有过载保护、过压保护等功能，能够保护负载和开关电源本身。

然而，开关电源也存在一些不足之处：•噪声较大：开关电源工作时会产生噪声干扰。

开关电源分类及应用论文开关电源是目前应用最广泛也是最普遍的一种电源，可以在众多的电子装置中发挥不同的作用，如电脑、手机、笔记本电脑、充电器、LED灯等等。

开关电源被广泛使用的原因是由于其高效、可靠、安全和节能的特点，同时具有良好的功能和灵活性，能够适用于各种不同的应用场景。

本文将重点介绍开关电源的分类及其应用。

1.开关电源的分类通常情况下，开关电源可以分为离线型和在线型两种。

离线型开关电源：离线型开关电源的输入电压一般是AC 电压，可以适用于直流电器、计算机等产品。

它可以与交流电源连接，通过整流和调节的过程，将AC电源转换为稳定的直流电源输出。

在线型开关电源：在线型开关电源的输入电压一般是DC 电压，它可以用于适用于安全经常使用的电子产品，如医疗设备和电信设备等。

与离线型开关电源不同的是，它不需要通过整流和调节的过程将交流电源转换为直流电源输出。

根据不同的输出特性，开关电源还可以分为多种类型。

恒压开关电源：在恒压开关电源中，输出电压的大小保持不变，无论负载是何等大小，输出电压都是恒定的，将对负载的电流进行控制，从而保证输出电压的不变。

恒流开关电源：在恒流开关电源中，输出电流的大小保持不变，在不同的负载下输出电压的大小会随着负载的改变而发生变化，保持在恒定的输出电流下控制输出电压的数值。

稳压稳流开关电源：稳压稳流开关电源是恒电流与恒电压的组合，在不同的负载下输入电流的大小会自动调整，保持输出电流和输出电压的稳定。

2.开关电源的应用开关电源被广泛应用于各种不同的领域。

电子设备：开关电源可用于电子设备，如工业电子设备、计算机、汽车电子设备和航空航天电子设备。

它们可以为这些设备提供高效、稳定、可靠的电源。

照明系统：开关电源可用于LED照明系统中，它为LED灯提供稳定的电源。

由于开关电源具有高效、稳定的特性，因此可以使LED照明系统的寿命更长。

医疗设备：开关电源也广泛应用于医疗设备的电源系统中，包括诊断设备、医疗监测设备等，安全性能和可靠性远远高于传统开关电源。

开关电源三种控制模式：PWMPFMPSM一、PWM/PFM/PSM 三种控制模式的定义通常来说﹐开关电源（DC-DC）有三种最常见的调制方式分别为：1、脉冲宽度调制（PWM）2、脉冲频率调制（PFM）3、脉冲跨周期调制（PSM）在功率集成电路(PIC:Power Inregrated Circuit)中广泛采用了脉冲跨周期调制模式(PSM,Pulse Skip Modulation),可以克服脉冲调宽调制模式(PWM:Pulse Width Modulation)轻负载情况下变换效率较低、脉冲调频调制模式(PFM:Pulse Frequency Modulation)频谱分布随机的缺点。

他们调制行为的示意图可以用如图1所示一句话解读一下：PWM（频率不变，不断调整脉冲宽度）PFM（脉冲宽度不变，调整频率）PSM（频率和脉宽都不变，脉冲时有时无）1.PWM方式顾名思义，它是一种固定开关周期，变化T on来改变占空比的调制方式。

PWM方式，可称之为定频调宽，即开关频率保持恒定，而通过改变在每一个周期内的驱动信号的占空比来达到调制的目的，这是最常用的一种调制方式。

当输出电压发生变化时，通过环路的控制，便会使驱动信号的占空比发生改变，从而维持输出电压的恒定。

作为最常用的调制方式，PWM方式有以下优点:控制电路简单，易于设计与实现，输出纹波电压小，频率特性好，线性度高，并且在重负载的情况下有比较高的效率。

PWM是从处理器到被控系统信号都是数字形式的，再进行数模转换。

可将噪声影响降到最低。

其缺点是随着负载的变轻，其效率也下降，尤其是轻负载的情况下，其效率很低。

PWM 由于误差放大器的影响，回路增益及响应速度会受到限制。

2. PFM方式PFM模式在正常工作时，驱动信号的脉冲宽度保持恒定，但脉冲出现的频率发生改变，即所谓的定宽调频。

当输出电压发生变化时，通过环路的调整，而使脉冲出现的频率发生改变，从而实现对电路的控制与调整。

开关电源分类及原理开关电源是一种常见的电源类型，广泛应用于各种电子设备中。

根据其工作原理和特点，可以将开关电源分为多种类型。

本文将介绍几种常见的开关电源分类及其原理。

一、开关电源的分类1. 基于工作方式的分类开关电源可以根据其工作方式进行分类，主要包括以下几种类型：（1）开关模式电源：开关模式电源是一种常见的开关电源类型，其工作原理是通过开关管的开关动作来控制电源的输出。

开关模式电源具有高效率、稳定性好等特点，广泛应用于计算机、通信设备等领域。

（2）开关逆变器电源：开关逆变器电源是一种将直流电转换为交流电的开关电源。

它通过开关管的开关动作，将直流电源转换为高频交流电，再通过滤波电路得到稳定的交流电输出。

开关逆变器电源在太阳能发电、电动汽车等领域有着广泛的应用。

（3）开关稳压电源：开关稳压电源是一种能够提供稳定输出电压的开关电源。

它通过反馈控制电路来实现对输出电压的调节，具有输出电压稳定、响应速度快等特点，常用于精密仪器、医疗设备等领域。

2. 基于拓扑结构的分类开关电源还可以根据其拓扑结构进行分类，主要包括以下几种类型：（1）开关电源的原理开关电源的工作原理是通过开关管的开关动作来控制电源的输出。

当开关管导通时，电源输出电压；当开关管关断时，电源停止输出。

通过不断地开关动作，可以控制输出电压的大小和稳定性。

（2）开关电源的优点开关电源相比传统的线性电源具有以下优点：- 高效率：开关电源采用开关管进行开关动作，能够实现高效率的能量转换，减少能量损耗。

- 小体积：开关电源采用高频开关动作，可以减小变压器和滤波电容的体积，使整个电源模块更加紧凑。

- 宽输入电压范围：开关电源能够适应较宽的输入电压范围，具有较好的电网适应性。

- 稳定性好：开关电源通过反馈控制电路来实现对输出电压的调节，具有较好的稳定性和响应速度。

（3）开关电源的应用领域开关电源广泛应用于各种电子设备中，包括计算机、通信设备、工业自动化设备、医疗设备等。

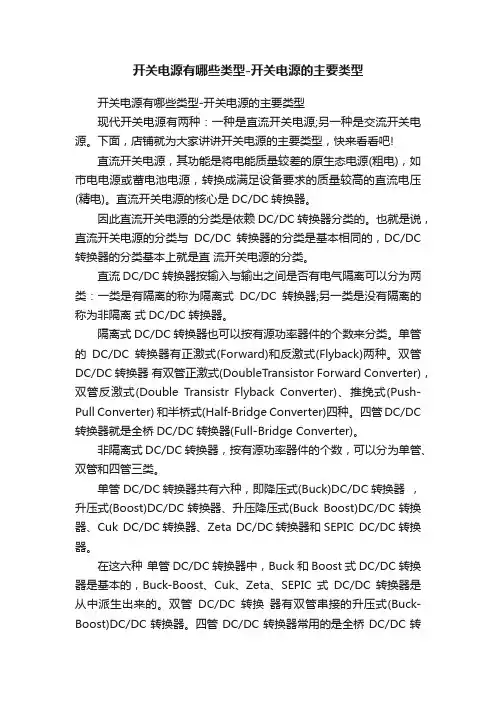

开关电源有哪些类型-开关电源的主要类型开关电源有哪些类型-开关电源的主要类型现代开关电源有两种：一种是直流开关电源;另一种是交流开关电源。

下面，店铺就为大家讲讲开关电源的主要类型，快来看看吧!直流开关电源，其功能是将电能质量较差的原生态电源(粗电)，如市电电源或蓄电池电源，转换成满足设备要求的质量较高的直流电压(精电)。

直流开关电源的核心是DC/DC转换器。

因此直流开关电源的分类是依赖DC/DC转换器分类的。

也就是说，直流开关电源的分类与DC/DC转换器的分类是基本相同的，DC/DC 转换器的分类基本上就是直流开关电源的分类。

直流DC/DC转换器按输入与输出之间是否有电气隔离可以分为两类：一类是有隔离的称为隔离式DC/DC转换器;另一类是没有隔离的称为非隔离式DC/DC转换器。

隔离式DC/DC转换器也可以按有源功率器件的个数来分类。

单管的DC/DC转换器有正激式(Forward)和反激式(Flyback)两种。

双管DC/DC转换器有双管正激式(DoubleTransistor Forward Converter)，双管反激式(Double Transistr Flyback Converter)、推挽式(Push-Pull Converter) 和半桥式(Half-Bridge Converter)四种。

四管DC/DC 转换器就是全桥DC/DC转换器(Full-Bridge Converter)。

非隔离式DC/DC转换器，按有源功率器件的个数，可以分为单管、双管和四管三类。

单管DC/DC转换器共有六种，即降压式(Buck)DC/DC转换器，升压式(Boost)DC/DC转换器、升压降压式(Buck Boost)DC/DC转换器、Cuk DC/DC转换器、Zeta DC/DC转换器和SEPIC DC/DC转换器。

在这六种单管DC/DC转换器中，Buck和Boost式DC/DC转换器是基本的，Buck-Boost、Cuk、Zeta、SEPIC式DC/DC转换器是从中派生出来的。

双电源切换开关的分类双电源切换开关是一种用于电力系统中的设备，可以实现电源的切换和切换过程中的平稳过渡，保证电力系统的稳定运行。

根据不同的分类标准，双电源切换开关可以分为以下几类。

一、按切换方式分类：1. 手动切换开关：手动切换开关需要人工操作，通过手动旋转或拨动开关来实现电源的切换。

这种切换方式简单可靠，但需要人工参与，操作不便。

2. 自动切换开关：自动切换开关可以根据预设的条件，自动切换电源。

常见的自动切换开关有电压切换开关和频率切换开关两种。

电压切换开关可以根据电源电压的变化自动切换，保证电压稳定；频率切换开关可以根据电源频率的变化自动切换，保证频率稳定。

二、按切换速度分类：1. 快速切换开关：快速切换开关能够在毫秒级别完成电源的切换，切换过程中电力系统的负载几乎不会感受到中断。

这种开关适用于对电源切换速度要求较高的场合，如医院、舞台灯光等。

2. 普通切换开关：普通切换开关的切换速度在几十毫秒到几百毫秒之间，切换过程中电力系统的负载可能会短暂中断。

这种开关适用于对切换速度要求不是很高的场合，如工业控制系统、商业建筑等。

三、按切换方式分类：1. 手动/自动切换开关：手动/自动切换开关可以实现手动和自动两种切换方式的切换。

在手动模式下，人工操作开关进行电源切换；在自动模式下，开关会根据预设的条件自动切换电源。

这种开关适用于需要手动和自动两种切换方式的场合。

2. 重要/次要切换开关：重要/次要切换开关可以实现两个电源之间的切换。

在正常情况下，主电源供电，次要电源处于备用状态；当主电源故障或不稳定时，自动切换到次要电源供电，保证电力系统的连续供电。

这种开关适用于对电源可靠性要求较高的场合，如数据中心、通信基站等。

四、按控制方式分类：1. 电气控制开关：电气控制开关通过电气信号控制电源的切换。

可以使用按钮、继电器、PLC等设备来发送控制信号，实现电源的切换。

这种开关适用于需要远程控制电源切换的场合。

开关电源中的电流型控制模式摘要：讨论了开关电源中电流反馈控制模式的工作原理、优缺点，以及与之有关的斜波补偿技术。

关键词：开关电源；电流型控制；斜波补偿1引言PWM型开关稳压电源是一个闭环控制系统,其基本工作原理就是在输入电压、内部元器件参数、外接负载等因素发生变化时，通过检测被控制信号与基准信号的差值，利用差值调节主电路功率开关器件的导通脉冲宽度，从而改变输出电压的平均值，使得开关电源的输出电压保持稳定。

以开关电源中的降压型变换为例（其它类型如正激型、推挽型等，均可由降压型派生得到），图1表示了该变换器的主电路的基本拓扑结构。

图1降压型开关电源根据选用不同的PWM控制模式，图1电路中的输入电压Uin、输出电压Uo、开关功率器件电流(可从A点采样)、输出电感电流(可从B或C点采样)均可作为控制信号，用于完成稳压调节过程。

目前在开关电源中广泛使用的控制方式是通过对输出电压或电流(功率开关器件或输出电感上流过的电流)进行采样，即形成2类控制方式：电压控制模式与电流控制模式。

2电流控制模式的工作原理图2为检测输出电感电流的电流型控制的基本原理框图。

它的主要特点是：将采样得到的电感电流直接反馈去控制功率开关的占空比，使功率开关的峰值电流直接跟随电压反馈电路中误差放大器输出的信号。

从图2中可以看出,与单一闭环的电压控制模式相比,电流模式控制是双闭环控制系统，外环由输出电压反馈电路形成，内环由互感器采样输出电感电流形成。

在该双环控制中，由电压外环控制电流内环，即内环电流在每一开关周期内上升，直至达到电压外环设定的误差电压阈值。

电流内环是瞬时快速进行逐个脉冲比较工作的，并且监测输出电感电流的动态变化，电压外环只负责控制输出电压。

因此电流型控制模式具有比起电压型控制模式大得多的带宽。

图2检测输出电感电流的电流型控制原理框图实际电路以单端正激型电源为例，如图3所示。

误差电压信号Ue送至PWM比较器后，并不是像电压模式那样与振荡电路产生的固定三角波状电压斜波比较调宽，而是与一个变化的、峰值代表功率开关上的电流信号(由Rs上采样得到)的三角状波形信号(电感电流不连续)或矩形波上端叠加三角波合成波形信号(电感电流连续)比较，然后得到PWM脉冲关断时刻。

开关电源电压型与电流型控制方式比较河北科技大学电气工程学院 张刚开关电源主要有两部分组成：控制器和功率级。

功率级采用各种电力电子器件、电阻、电感、电容和变压器等实现期望电压输出。

控制器实现期望输入电压的控制，是电源系统精度和稳定性的核心。

其实质是控制PWM 的占空比实现期望输出，由于具体实现占空比调节的时反馈信号的取样方式不同，PWM 控制有电压型控制方式和电流型控制方式。

网上总有网友对开关电源电压型控制与电流型控制的提问，回答的方式也各式各样，本人发表一下对该概念的理解，希望对同行有所裨益。

一、电压型控制方式电压型控制方式出现较早， 该控制方式以电源的输出电压为反馈信号，该反馈信号与给定值的偏差经比较器放大后与锯齿波比较产生控制脉冲。

电压型控制方式的原理图如图1所示：V V r图1 电压型PWM 控制原理图电压型控制将输出电压与V R 参考电压V ref 的偏差信号e 经PI 型误差放大器与振荡器产生的锯齿波进行比较，产生PWM 控制脉冲，其控制系统框图如图2所示：图2 电压型PWM 控制系统框图PWM 的输出占空比正比于控制电压，也就决定了输出电压其输出波形如图3所示。

V VQ图3 电压型PWM 控制输出PWM 波形电压型控制方式的优点是：1)单闭环控制简化了系统的分析与设计； 2)高增益斜坡输入提高了系统的噪声抑制； 3)低阻抗输出提高了系统的互联能力； 电压型控制的缺点：1)负载输出电压变化后才进行调节，滞后性较大； 2)输出加入滤波器，增加了系统的复杂性。

二、电流型控制方式电流型控制方式提出于80年代早期，在电压型控制的基础上，对电感电流增加一个内环，形成电压反馈信号组成外环，电压外环的输出偏差作为电流内环的给定，与电流反馈信号比较产生控制脉冲，控制系统结构框图如图4所示：图4 电流型PWM 控制系统框图电流型控制方式的实现原理图如图5所示：V V r 图5 电流型PWM 控制原理图电流型控制有两个闭环通道，电压与V R参考电压V ref的偏差信号e经PI型误差放大器得以电压V e，该电压与开关管漏极输出电流进行比较，产生PWM控制脉冲，其输出波形如图6所示。

开关电源知识点总结开关电源是一种将交流电转换为直流电供应给电子设备使用的电源装置。

在现代电子设备中广泛应用，如计算机、手机、电视等。

本文将从开关电源的原理、分类、工作方式和应用等方面进行总结。

一、开关电源的原理开关电源的核心是开关电源变换器。

它通过开关管的开关动作，将交流电转换为直流电。

其工作原理主要包括两个过程：变压和整流。

变压过程是通过变压器将输入电压变换为适合开关管工作的电压，然后经过整流电路将交流电转换为直流电。

二、开关电源的分类开关电源可以根据输出电压的稳定性、输入电压范围、功率和用途等特点进行分类。

1. 从输出电压的稳定性来看，开关电源可以分为线性稳压电源和开关稳压电源。

线性稳压电源通过线性调整器来稳定输出电压，但效率较低。

而开关稳压电源则通过开关管的开关动作来调整输出电压，效率较高。

2. 从输入电压范围来看，开关电源可以分为宽输入电压范围和窄输入电压范围的电源。

宽输入电压范围的电源适用于输入电压波动较大的场合，而窄输入电压范围的电源则适用于输入电压稳定的场合。

3. 从功率来看，开关电源可以分为小功率开关电源和大功率开关电源。

小功率开关电源适用于低功率设备，大功率开关电源适用于高功率设备。

4. 从用途来看，开关电源可以分为通用开关电源和专用开关电源。

通用开关电源适用于多种电子设备，而专用开关电源则针对特定设备进行设计。

三、开关电源的工作方式开关电源有两种主要的工作方式：连续导通模式和断续导通模式。

1. 连续导通模式是指开关管在每个工作周期内都处于导通状态。

这种工作方式的优点是输出电流波形较为平滑，适用于大功率输出。

但是由于开关管一直导通，会产生较大功率损耗。

2. 断续导通模式是指开关管在每个工作周期内都处于导通和截止两种状态之间切换。

这种工作方式的优点是开关管的功率损耗较小，适用于小功率输出。

但是由于开关管的开关频率较高，可能会产生较大的干扰。

四、开关电源的应用开关电源由于其高效率、小体积和稳定性好的特点，在各个领域得到了广泛应用。

开关电源的控制方式综述
开关电源控制方式综述：
1. 磁力调节控制：利用外加磁场对调节量进行控制，在变压装置的内部产生一个变化的磁场。

此方式能够根据系统需要和环境变化而变更功率，由于控制简单方便，因此得到了广泛的应用。

2. 继电器控制：工作方式是控制负载输入是否有电入继电器，就能控制开关电源的输出是否开启。

3. 控制电压变化：通过对开关电源的电压输入进行控制，从而达到控制输出电压的目的。

4. 变频控制：变频技术可以使电机的转速根据需要进行变化，从而控制开关电源的输出。

5. 智能PID控制：采用微处理器技术，计算器获取实时输出数据，再综合考虑负载等，然后决定输出功率参数以及输出电压。

它有很好的控制稳定性，肯定能达到所需要的效果。

6. 端子控制：在控制制面，通常需要多个档位，所以可以通过改变电源线路的端子数量来改变输出功率，从而达到控制的目的，如改变全部端子的端子数量，将改变输出功率和电压。

7. 固定频率继电控制：其基本原理是通过控制一个固定的频率继电器，改变输出电压，从而控制开关电源的输出能力，达到控制的目的。

8. 微型控制器控制：可以利用智能电路，搭配传感器，实现对开关电源输出的控制。

此种控制方式具有效率高、响应快、精度高以及省电等优点。

9. 模拟型控制：可以利用与负载电流相反的电流来控制，当两个电流相等时表示控制完成，从而达到控制的效果。

这种方式的控制准确度较高，但是操作繁琐重复性高，控制速度较慢。

10. 档位控制：简单易操作，可以根据负载改变功率以及电压，因此是目前比较常用的控制方式之一。

开关电源的分类
一、按负载的连接方式分类
1.串联型：开关电源中开关晶体管与负载串联起来。

2.并联型：开关电源中开关晶体管与负载并联起来.
串联型开关电源的输出端通过开关调整管及整流二极管与电网相连，因电网隔离性差整机底版带电，不便于外界接口，如音视频插口，耳机插口等，并联自激式开关电源，其输出端与电网间有有开关变压器进行电路上的隔离，因此机板上除了与开关变压器初级相连的开关电源部分外，其余均不带电，安全性好，也容易与外界接口，通过开关变压器的次级可以做到多路电压输出。

二、按稳压控制方式分类
1.脉冲宽度控制式：利用加到开关调整脉冲宽度的不同，控制开关调整的导通时间，达到稳定的输出目的。

2.频率控制式：控制振荡器的重复周期，达到稳压的目的。

目前生产的彩电电视机绝大部分是采用脉冲宽度控制式，频率控制式采用得少。

三、按激励方式分类
1.他激式：需要开关电源外的激励信号来启动开关调整的方式。

2.自激式：由开关调整管自激振荡来启动开关调整管的方式。

一般他激式都是由逆程脉冲作为开关调整管导通的激励信号，部分自激式开关电源为了使振荡频率与行频同步，也采用行逆程脉冲做为触发电平。

目前用得较多的是自激式并联型开关电源开关。

标准开关电源
标准开关电源是一种常见的电源设备，广泛应用于各种电子设备和电器中。

它具有稳定的输出电压和电流，能够为设备提供可靠的电力支持。

本文将介绍标准开关电源的工作原理、分类和应用领域。

首先，标准开关电源的工作原理是利用开关管的导通和截止来控制输出电压和电流。

当输入电压通过变压器降压后，经过整流、滤波和功率因数校正电路后，进入开关管的控制电路。

控制电路根据输出电压的变化情况，控制开关管的导通和截止，从而调节输出电压的稳定性。

这种工作原理使得标准开关电源具有高效率、小体积和轻质量的特点。

其次，标准开关电源根据不同的输出特性和应用领域，可以分为直流开关电源和交流开关电源两种类型。

直流开关电源适用于需要稳定直流电压和电流的领域，如通讯设备、工业自动化设备等；而交流开关电源适用于需要稳定交流电压和电流的领域，如家用电器、办公设备等。

不同类型的开关电源具有各自的特点和优势，在不同的应用场景中发挥着重要作用。

最后，标准开关电源在各种电子设备和电器中都有广泛的应用。

它不仅可以为设备提供稳定的电力支持，还可以提高设备的能效和
可靠性。

在现代社会中，标准开关电源已成为各种电子产品的重要
组成部分，为人们的生活和工作带来了诸多便利。

总之，标准开关电源作为一种重要的电源设备，具有稳定的输
出特性和广泛的应用领域。

它的工作原理、分类和应用都是我们需
要了解和掌握的知识。

相信随着科技的不断发展，标准开关电源将
会在更多的领域发挥重要作用，为人们的生活和工作带来更多的便
利和效益。

开关电源的基本控制原理开关电源是一种将直流电转换为交流电的电源装置。

其基本控制原理是通过开关管（晶体管或功率MOS管等）的开关动作，控制输入电源电压的连续开闭，以达到输出电压的变化。

1.输入电压整流与滤波：开关电源通常使用交流输入电源，首先需要使用整流电路将交流电转换为直流电。

整流电路可以采用二极管桥式整流电路，将交流信号变为全波整流的直流电。

然后采用滤波电路对整流电压进行平滑，以消除残余的交流成分。

2.输入电压调整电路：开关电源还需要一种输入电压调节电路，用来改变输入电压的大小，以实现对输出电压的调节。

调节电路一般采用电位器、电阻、可调电压稳压器等元件组成，通过改变电路的电阻或给定的精确电压来调整输入电压的大小。

3.输入电流控制：开关电源中的输入电流通常由输入电源提供。

通过对电源输入电流进行控制，可以实现对输出电流的控制。

电流控制主要依靠反馈电路实现，通过对反馈信号进行放大、调节，以达到期望的输出电流。

4.正弦波PWM控制：开关电源的核心控制方式是采用脉宽调制（PWM）技术，通过调节开关元件的导通时间和关断时间来控制输出电压。

通常使用比较器比较输入信号和三角波信号，产生PWM信号。

PWM信号通过控制开关管的导通和关断，实现对输出电压的调节。

5.输出电压滤波：开关电源输出的是脉冲信号，需要通过滤波电路将其转变为平滑的直流电压。

滤波电路一般采用电感、电容等元件组成的低通滤波电路，将高频脉冲信号滤除，得到平稳的输出电压。

开关电源通过以上控制原理实现对输入电压、电流的调节和对输出电压的稳定控制。

其核心是PWM技术的应用，通过高频开关控制实现对输出电压的精确调节。

开关电源具有高效率、便携性和稳定性好的特点，广泛应用于计算机、通信设备、工业设备等领域。

开关电源电流控制原理
开关电源电流控制原理是一种广泛应用于电子设备的电源控制技术。

它通过控
制输出电流的大小，以满足电子设备对稳定电力供应的需求。

在开关电源中，电流控制主要通过改变开关元件的导通和截止时间来实现。

开关电源是一种通过高效转换来提供稳定电压输出的电源。

其基本原理是将输
入电流以高频振荡的方式转换成高频脉冲信号，并经过滤波电路得到稳定的输出电压。

而电流控制则是在这个转换过程中对开关元件进行控制，以调整输出电流的大小。

在开关电源中，电流控制一般采用两种方法：恒流控制和脉宽调制（PWM）
控制。

恒流控制是通过传感器监测输出电流的大小，并将电流信号反馈给控制电路，使其调整开关元件的导通时间来控制输出电流的恒定。

而PWM控制则是根据需要
调整开关元件的导通时间的占空比，从而间接控制输出电流的大小。

恒流控制的优点是能够实现精确的电流控制，适用于对电流要求较高的电子设备。

然而，它要求电源控制电路具有精确的电流传感器和控制元件，成本较高。

相比之下，PWM控制方式更为常见和经济，适合大多数应用场合。

它通过调整开关
元件导通时间的占空比，实现对输出电流的控制，具有成本低、效率高的优势。

总之，开关电源电流控制原理是通过改变开关元件的导通和截止时间来实现对
输出电流的控制。

恒流控制和PWM控制是两种常见的电流控制方法，具有各自的
优点和适用场合。

随着技术的不断进步，开关电源电流控制原理在电子设备领域的应用也变得越来越广泛。
