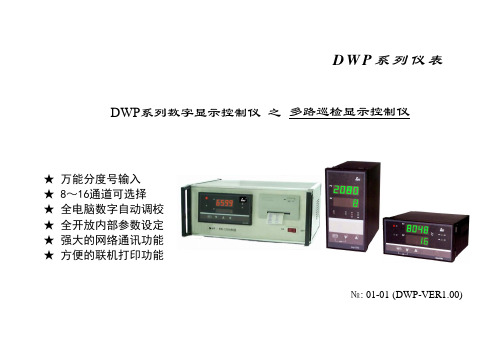

D W P 系列仪表DWP 系列数字显示控制仪 之★ 万能分度号输入★ 8～16通道可选择★ 全电脑数字自动调校★ 全开放内部参数设定★ 强大的网络通讯功能★ 方便的联机打印功能№: 01-01 (DWP-VER1.00) 多路巡检显示控制仪一、输入信号与适配传感器 (2)二、主要技术参数 (3)三、工作原理 (6)四、操作指南 (7)(一).仪表面板 (7)(二).操作方式 (9)(三).返回工作状态 (22)(四).控制输出方式 (22)1、断偶与超量程指示及报警 (22)2、报警输出状态 (23)(五).通道定点测量方法 (24)五、校对方式 (25)六、变送控制输出校对及更改 (25)七、时间显示及设定 (26)八、仪表通讯组成 (28)(一).技术指标 (28)九、打印接口组成 (28)(一).打印功能 (28)(二).打印机通讯接线 (29)(三).手动打印 (29)(四).定时打印 (30)十、安装与使用 (31)1、表盘开孔尺寸 (31)2、仪表的接线 (31)3、配线上的注意 (32)十一、维护与保养 (33)十二、接线图 (35)十三、输入接线图 (38)十四、DWP系列多路巡检控制仪型谱表 (40)十五、接线图例 (42)宽×高×深80×160×140mmDWP 系列仪表集我公司多年仪表设计制造经验，融国际上最新器件与控制算法，更高层次的体现了微处理器仪表的智能化、系列化与高可靠性等特点。
DWP系列仪表向用户开启了仪表内部参数 ( 包括输入类型、运算方式、输出参数、通讯协议等 ) 的设定界面。
以一表多用的特点，让使用者拥有充分的自主权，一改一贯以来依赖生产商的被动局面，让您能方便地进行二次开发。
DWP系列仪表支持多机通讯，可选择多种通讯接口方式（如RS-232C、RS-485、RS-422等），通讯波特率300～9600bps仪表内部参数自由设定。
GS-6000系列巡检器操作说明书（GS-6000B/C/D/E/F）二O一O年七月目录第一章产品组件 (2)1．1 巡检器 (2)1．2 地址信息钮 (2)1．3人名信息钮 (3)1．4 数据下载器 (3)1．5 软件光盘和加密狗 (3)第二章巡检器操作说明 (4)2．1 如何读卡 (4)2．2 关机 (4)2．3 液晶显示内容说明 (4)2．4 技术参数 (5)2．5 数据通讯 (5)2．6 巡检器提示信息 (7)第三章地址钮安装方法 (8)3．1 圆片式地址钮 (8)3．2 管式地址钮 (8)3．3 安装地点的选取原则 (8)3．4 安装注意事项 (8)第四章管理软件安装操作 (9)4．1 软件安装 (9)4．2 数据通讯 (9)4．3 基本信息设置 (9)第五章系统操作中可能遇到的问题 (10)5．1 软件安装完成后找不到巡检器，无法上传数据 (10)5．2 USB驱动已正确安装，还是无法上传数据 (12)5．3 原来可以上传数据，软件系统突然读不了数据了 (13)5．4 巡检器无法读卡 (13)5．5 更换巡检器电池 (14)5．6巡检器系统使用注意事项 (15)第一章 产品组件智能巡检管理系统由巡检器、数据通讯器（数据线或数据通讯座）、地址钮、人名钮和软件光盘组成。
1．1 巡检器应用RFID 射频技术及微型计算机技术设计制造的数据采集记录存贮设备，用于记录巡检人员巡查过的地点、设备和检查时间。
1．1．1 巡检器型号分类1．1．2 巡检器结构说明（见图1）1．2 地址信息钮一种特制的射频电子标签，内部封装有程序芯片控制的感应接收器和一组唯一的十六进制代码。
用于标识巡逻地点、巡查设备、物品名称和人员名称（见图2）。
安装在巡逻签到的地点或巡检设备上。
GS-6000B/D GS-6000C/E GS-6000F图1 巡检器结构说明1．3人名信息钮巡检人员身份牌（见图3），巡逻时先用巡检器读取的身份牌信息，然后去巡逻打卡，巡检器保存的巡逻签到数据按巡检人员姓名保存，并且可以从软件中查询。
XMZ*-J系列万能输入温度巡回检测仪表使用说明书（可扩展通讯、微型打印机接口）一、概述XMZ*-J系列万能输入型温度巡回检测仪表是一种采用计算机技术的智能仪表。
仪表采用双排数码管分别同时显示温度测量值与当前通道，当前通道同时有指示灯显示，可用手动或自动巡回检测，可与计算机RS485串口通讯，或定时打印。
二、仪表主要技术指标：1、精度：±0.5%F·S±1.0个字2、输入信号：K E J R S Pt100 Cu503、测温范围：K（-30～1300℃）E（-30～800℃）J（-30～1000℃）R(-30.0～1700.0℃) S(0～1600)Pt100(-200.0～600℃) Cu50（-50.0～150.0℃）4、通道数量：最多16通道5、报警继电器触点容量：220V 5A（阻性）6、外型及开孔尺寸（mm）：XMZ-J 160×80×120 156×76XMZA-J 96×96×110 92×926、工作电源：交流220V±10% 50HZ 功耗小于5W7、正常工作环境：温度0～50℃，相对湿度35%～85%的无腐蚀性气体场合三、仪表型号定义本仪表为1～16路万能型巡回检测仪，根据客户需要出厂时予以设置。
XMZ□- J □□8 □1 2 3 4 5“1”：外型尺寸(mm)：A：96×96×110 开孔：92×92空格：160×80×120 开孔：152×76“2”：表示通道数：如‘16’为16通道，‘8’为8通道。
“3”：报警定义：‘0’无报警，‘1’上限报警，‘2’下限报警，‘3’上下限报警“4”：输入信号类型：‘8’多种输入信号“5”：后缀：‘WT’带微型打印机，‘K’可与计算机RS485串口通讯，‘空格’无此功能四、仪表面板布置（参考）五、仪表的操作1、正常使用中，上排显示窗显示当前通道测得的温度值，下排显示窗显示当前通道号，设置参数时下排显示参数符号，上排显示设定值。
电力巡检机器人使用说明书杭州AA科技有限公司目录目录 (1)一、机械部分31、主要机械结构 (3)1.1 A部分—驱动系统（半边） (5)1.2 B部分—控制系统 (5)1.3 C部分—安全系统 (7)1.4 D部分—供电系统 (8)2、单机技术指标要求 (9)二、电气部分101、电气布置 (10)2、电气结构拓扑 (11)3、主要电气设备规格参数 (12)三、控制部分131、客户端软件远程控制 (13)1.1 操作系统 (13)1.2 网络环境 (13)1.3 软件界面及操作说明 (14)2、遥控器控制 (22)2.1 遥控器外形图 (22)2.2 按键定义 (23)3、自动巡线 (24)四、运行准备241、网络环境准备 (24)2、巡线线条布置确认 (24)3、启动车载系统 (25)4、连接客户端软件 (25)5、连接遥控器 (25)6、充电站布置 (26)五、日常维护事项261、外壳维护 (26)2、充电过程维护 (26)3、结构维护 (26)4、车轮维护 (26)5、电气设备维护 (27)6、长期停放时的维护和保养 (27)六、安全警告27七、常见故障及可能原因28八、售后维护咨询联系方式28一、机械部分1、主要机械结构电力巡检车的总体结构见下图。
主要分为控制系统、安全系统、供电部分、驱动系统、外壳等。
图一-1 AGV-101机械部分示意图序号分类代号名称数量所属部分1 B 云台组 1 控制系统2 E 外壳 1 外壳3 A 驱动系统 1 转向驱动系统4 C 防碰撞组 1 安全系统5 B 控制系统 1 控制系统6 D 电池组 1 供电系统7 D 自动充电系统 1 供电系统表格一1 整体结构说明表1.1A部分—驱动系统（半边）图一-2 驱动系统示意图序号名称数量备注1 驱动轮 12 联轴器-1 13 联轴器-2 14 电机座 15 减速箱 16 驱动电机 1表格一2 启动系统说明表1.2B部分—控制系统图一1 控制系统示意图序号名称数量说明1 云台组 1 包括云台与监控模块摄像头2 电控柜 1 用于安装控制系统电路表格一3 控制系统说明表1.3C部分—安全系统序号名称数量说明1 防碰撞组 1 包括安全压条及安装铝材1.4D部分—供电系统图一2 电池箱更换示意图电池箱更换说明（如上图所示）：操作前请先断电！●将外壳上板两颗螺钉拧掉,打开平面锁；●移开上板,拔掉电池组接插头；●将电池组拿出来,换上充满电的电池组,并准确接回接插头即可。
TCD16/48温度巡检仪使用说明书武汉华工电气自动化有限责任公司2001年7月一. 名称与编号1．产品名称：16/48路数字温度巡检仪2．产品型号：IET－TCD16/483．软件版本号：TCDV2.0二. 用途与性能1．用途：数字温度巡检仪适用于电力、化工、石油、冶金及其它生产过程中，对传感器为热电阻的温度参数进行巡回检测、越限报警及参数显示。
2．性能：(1)(2)热电阻线制：①三线制②二线制，不配线路电阻(3) 故障显示：①热电阻空载显示----。
②热电阻正溢出(过量程)显示HHHH。
③热电阻负溢出显示LLLL。
(4) 测量精度：±0.5%(5)分辨率：热电阻0.1℃(6)报警方式：有测点越限时，点亮对应越限指示灯，同时吸合继电器，越下限或越上限1，接通越限报警继电器；越上限2，接通事故报警继电器。
保持，直到所有测点回复正常,，熄灭越限指示灯,继电器返回。
三.硬件原理框图和软件流程图图1 硬件原理图图2 软件流程图四．机箱外观视图1．机箱在屏柜上开孔尺寸为(mm)：202×86（宽×高），机箱尺寸如下图：EtRt2． 背视图背视图说明：① 32～47路信号线插头（孔） ② 16～31路信号线插头（孔） ③ 0～15路信号线插头（孔） ④ 报警输出插头（孔） ⑤ 通讯接口插头（针） ⑥ 电源开关 ⑦ 电源插座3．正视图正视图说明：①点序位：用于显示测点序00～47，整机设定点序为P0。
②参数位：用于显示分度号，线制，线路电阻，上限1、上限2、下限报警值，温差等。
③L0～L47 ：用于指示当前接有信号的通道。
④工作状态功能指示灯,从左至右依次为：·功能指示灯点序N：闪烁为点序，平光为接入信号为热电阻测量信号。
·功能指示灯分度S：闪烁为分度。
·功能指示灯线路电阻阻C：当分度号是热电阻时，闪烁时可按“ ”或“ ”将某点线路电阻在参数位上显示出来。
巡更系统产品说明书 Document number【SA80SAB-SAA9SYT-智能巡检管理系统使用手册目录一、系统组成二、产品功能特点：三、设备操作说明：四、注意事项与系统维护五、常见故障处理六、包装、运输及贮存七、客户服务和技术支持承诺八、产品保修卡、保修款一、系统组成巡检记录仪系统主要由以下几部分组成：管理电脑、巡检仪、巡更点、充电器、锂电池、数据电缆、智能软件、真皮皮套、打印机二、产品功能特点：1、巡检仪工作原理巡检仪采用军工工业级芯片及多项独有技术的结合，使巡检器在普通巡检的功能和应用范围得到扩展，可对各种特殊要求采集及指定专员巡检，方便专人准确数据采集。
对数据采集责令到人。
广泛应用于电力抄表，水务抄表，石油化工，铁路，动物管理，流动考勤，工业设置参数记录等功能特点指纹技术：采用指纹识别技术，完全杜绝代打卡；结构方式：采用工程塑胶外壳、防水、防震、耐高低温，跌落不损坏；读卡方式：支持TI-Tagit、ISO15693、ISO14443A/B/C等标准；支持语言：可支持中文简体、繁体、英文等多种语言；彩屏显示：寸高清真彩显示屏（240*320）；操作界面：VISTA操作界面，简洁美观；智能导航：具有路线导航、漏检及重复读卡提示功能；项目管理：可定义每个巡检点各项参数，方便数据采集；智能提示：人性化项目参数输入提示。
（最大值、最小值、默认值）；数据精度：高精度数据记录（万分位）；单位定义：支持250个计量单位；电量显示：电池电量多级显示；数据浏览：直接浏览指纹、数据、项目等信息；预警功能：具有存储、电量预警功能；权限管理：多级指纹权限管理键盘输入：全功能键盘输入；大容量：存储记录数达10000条；安全性：掉电后数据可保存30年；通讯方式：USB 数据下载，无需通讯座；技术参数：2、夜光巡逻点用于标识巡检地址具有防水、防磁、防震功能。
可安装任何地方，不受环境影响；感应卡为一种无源存储仪，内置巡检点、；无须供电，安装方便；3、人员卡非接触式TI-ID卡可在雨、雪、冰、尘、等恶劣条件下可靠使用，巡更点卡为特制高灵敏度卡，在保证刷卡距离的同时，减少巡更机电源消耗无源卡，使用时间超过20年4、通讯线用于传输巡检仪与电脑通讯专用线，该连接仪体积小，可靠性高，免去用户外接电源的麻烦，也不用昂贵的通讯座，使用户系统造价降低。
目录概述 (1)一、LU-905系列多路巡检显示控制仪的性能特点 (1)二、技术指标 (1)三、仪表参数设置 (2)1、显示区域定义 (2)2、参数设置的操作方法 (3)[表一]参数设置 (3)[表二]Sn代码表 (4)[表三]抗干扰方式表 (4)[表四]报警控制方式设置菜单 (5)[表五]巡检通道控制菜单 (5)四、接线方法 (6)五、仪表选型方法 (7)六、仪表报警设置 (8)七、多回路数字显示控制仪表通讯协议（V1.0） (9)八、仪表常见故障处理 (11)九、仪表的安装 (13)十、仪表的定货与随机附件 (14)概述：LU-905M系列智能数字多回路(8/16路)显示报警仪表采用专用的集成仪表芯片，测量输入及变送输出采用数字校正及自校准技术，测量精确稳定，消除了温漂和时漂引起的测量误差。
本系列仪表采用了表面贴装工艺，并设计了多重保护和隔离设计，并通过EMC电磁兼容性测试，抗干扰能力强、可靠性高，具有很高的性价比。
LU-905M系列智能数字多回路(8/16路)显示报警仪表具有多类型输入可编程功能，一台仪表可以配接不同的输入信号（热电偶/热电阻/线性电压/线性电流/线性电阻/频率等）, 同时显示量程、报警控制等可由用户现场设置，可与各类传感器、变送器配合使用，实现对温度、压力、液位、容量、力等物理量的测量显示、调节、报警控制、数据采集和记录，其适用范围非常广泛。
智能数字多回路(8/16路)显示报警仪表采用双排数码管显示方式，测量状态时，主窗显示通道号，付窗显示当前通道的测量值；设置状态下，主窗显示参数代码，付窗显示参数值。
采用双色指示灯指示各通道报警状态，即16个指示灯指示16通道的报警状态，当任何一通道有报警信号时，该通道对应指示灯指示（上限报警红灯亮，下限报警绿灯亮），无报警时指示灯无指示。
还具有零点和满度修正、冷端补偿、数字滤波、通讯接口，每路可选配1～2个继电器报警输出，还可选配变送输出，或标准通讯接口（RS485或RS232C）输出等。
一、LU-905M系列智能数字多路巡检显示控制仪的性能特点1、1-16通道数可选择（即可屏蔽2-16通道中的任何一个通道）；2、各通道输入类型可任意设置（通过软件设置和硬件跳线相结合的方式完成）；3、各通道可根据需要分别设置小数点位置和显示范围；4、多种报警方式可选择：16通道相同输入类型情况下可实现集中设置报警值统一继电器输出、独立设置报警值统一继电器输出、独立设置报警值独立继电器输出；16通道不同输入类型情况下可实现独立设置报警值统一继电器输出、独立设置报警值独立继电器输出；分别报警由副机完成；5、多种变送输出类型和方式可选择：可选择输出0-10mA、0-20mA、4-20mA信号；可选择所有通道测量值的平均值、最大值、最小值变送输出；可指定16通道中任何一通道进行变送输出；所有输出方式的变送范围均可设置；6、采用双排四位数码管显示方式，每通道采用双色指示灯指示报警状态，红色亮表示上限报警，绿色亮表示下限报警；7、具备手动巡检功能，可手动查看各通道测量值；8、具备485通讯输出，采用标准modbus协议，通用性强，可靠性高；9、信号线采用进口卡接式接线端子，接线方便简单；10、采用开关电源供电，电源适应范围宽（85-265V AC）。
二、技术指标1、显示方式：采用双排数码管显示方式，测量状态时，主窗显示通道号，付窗显示当前通道的测量值；设置状态下，主窗显示参数代码，付窗显示参数值；采用双色指示灯指示各通道报警状态，即16个指示灯指示16通道的报警状态，当任何一通道有报警信号时，该通道对应指示灯指示（上限报警红灯亮，下限报警绿灯亮），无报警时指示灯无指示。
显示范围：-1999～9999。
2、测量准确度：±0.2%FS±1字或0.5%FS±1字；±0.1%FS±1字（需特殊订制）。
3、分辨率：末位一个字。
4、输入信号：热电偶：K、E、S、B、J、T、R、WRe；冷端温度自动补偿范围0～50℃，补偿准确度±1℃。
热电阻：Pt100、Cu100、Cu50、BA2、BA1；引线电阻补偿范围≤15Ω。
直流电压：0～20mV、0～75mV、0～200mV、0～5V、1～5V；0～10V(订货时需指定,与其他信号不兼容)直流电流：0～10mA、4～20mA 、0～20mA。
线性电阻：0～400Ω（远传压力表）。
5、输出准确度：同测量准确度。
6、模拟输入阻抗：电流信号Ri=100Ω；电压信号Ri=500KΩ。
7、模拟输出负载能力：电流信号：4～20mA输出时Ro≤750Ω；0～10mA输出时Ro≤1.5KΩ。
电压信号：要求外接仪表的输入阻抗Ri≥250KΩ，否则不保证连接外部仪表后的输出准确度。
8、配电输出：DC24±1V 30mA。
9、报警方式：每路1～2个报警点控制(1AL1、1AL2、2AL1、2AL2)，LED指示。
10、报警精度：±1字。
11、保护方式：输入回路断线、输入信号超/欠量程报警。
12、设定方式：面板轻触式按键数字设定，设定值断电永久保存。
13、使用环境温度：-10～55℃；环境湿度：10～90%RH。
14、耐压强度：输入/输出/电源/通讯≥1000V.AC 1分钟。
15、绝缘阻抗：输入/输出/电源/通讯≥100MΩ。
16、电源：开关电源：交流：85～265V，频率：50Hz/60Hz；直流电源：24V±2V。
17、功耗：<5W。
三、仪表参数设置仪表面板定义1.显示区域定义数码管显示说明：显示方式：采用双排数码管显示方式，测量状态时，主窗显示通道号，付窗显示当前通道的测量值；设置状态下，主窗显示参数代码，付窗显示参数值。
采用双色指示灯指示各通道报警状态，即16个指示灯指示16通道的报警状态，当任何一通道有报警信号时，该通道对应指示灯指示（上限报警红灯亮，下限报警绿灯亮），无报警时指示灯无指示。
在输入的线性信号(4-20mA及1-5V)、热电偶、热电阻输入断线，或者输入信号超过测量量程时，仪表会以数码管闪烁的方式进行报警，并副显示窗显示闪烁的“OFF”。
按键说明：SET键：设置键，长按此键（2秒）可进入设置状态；>键：手动巡检或者参数设置时用于小数点移位；∧键、∨键：手动巡检时用于增加、减小通道数或者参数设置时用于增加、减小参数值；2、参数设置的操作方法：长按SET键（2秒）即可进入设置菜单出现SN,或者长按SET键（2秒）出现CLK=0将其修改为132按SET键确认后出现SN即可进入设置菜单，增加键∧、减小键∨修改参数值，SET键确认并保存参数值，同时跳至下一菜单，同时按>键和∧键可回到上一个参数，同时按SET键和∧键即可退出设置状态；在设置状态下如50秒无按键操作，即自动退回测量状态；在测量状态下按>键可进入手动巡检状态，手动巡检时，∧键和∨键可用于切换显示通道；在手动巡检状态下按>键可回到自动巡检状态（即测量状态）；[表一] 参数设置[表二] Sn 代码表注：频率输入为特殊硬件方式，输入信号不可设置，订货时请注明。
[表三] 抗干扰方式表注：使用过强的抗干扰级别会滞后显示速度，因此对所设置的方式及级别能满足要求即可，一般为5。
报警指示：在巡检仪面板上有16只双色指示灯，用于各通道报警状态显示，即任意通道有上限报警信号时，其对应通道的指示灯红灯亮，统一报警时上限报警继电器吸合，分别报警时对应通道的上限报警继电器吸合；有下限报警信号时，对应通道的指示灯绿灯亮，统一报警时下限报警继电器吸合，分别报警时对应通道的下限报警继电器吸合，若没有报警信号则指示灯不指示。
统一报警时，16通道中任何一通道进入报警状态，即相应的报警继电器吸合，例如第2通道有上限报警信号时，仪表上限报警继电器即吸合，如果有多个通道同时有报警信号存在，则只有当所有通道的报警信号解除后相应的继电器才释放。
分别报警时，任何一通道有报警信号，则主机上由双色指示灯指示其报警状态（红色为上限报警，绿色为下限报警），由副机实现继电器动作过程。
[表五] 巡检通道控制菜单INP （各通道输入类型选择）菜单：访问密码259设置步骤：长按SET 键进入参数设置菜单，将Sn 修改为99,按SET 键确认，然后再回到Sn 菜单，将Sn 菜单设置为259，按SET 键即可进入INP 菜单，其菜单显示如下：Sn01-Sn16设定值请参考[表二]（Sn 代码表）。
*分别设置每个通道的显示量程及上下限报警值的方法：长按SET 键进入参数设置菜单，先将CHn+40，再回到Sn 菜单将其改为359，按OPt2，右边数码管显示1（即为代码地址值），再按SET 键则显示Lo01，即进入每个通道的上下限报警值及显示量程设置菜单；如在OPt2若相应通道的测量和显示被禁止（即CH-1、CH-5、CH-9、CH-C 的任意一位大于等于4时），则该通道的相关参数均不显示（包括显示范围设置、报警值设定和通道的输入信号校准）。
参数设置如下：注：用户可以通过输入代码地址的方式直接访问需要修改的参数，其方法是进入参数设置，将Sn 菜单修改为359，键，数码管显示OPt21如要直接访问Lo16，则输入46Sn ≠99时，不显示各通道分别设置显示量程的菜单，而直接进入分别设置报警参数菜单。
输入跳线设置方式：各通道设置方式完全相同（J1—J16），J1为第一通道输入类型跳线设置；J2为第二通道输入类型跳线设置……J16为第十六通道输入类型跳线设置；以下关于跳线设置的图片均为俯视图：J1—J16）热电偶或者热电阻输入时跳线设置；（J1—J16）电压输入时跳线设置；（J1—J16）电流输入时跳线设置；四、接线方法八通道巡回检测控制仪表接线图：十六通道巡回检测控制仪表接线图：备注：以上接线图仅供参考，如有更改恕不通知，以仪表后壳接线图为准。
五、仪表选型方法：1、多路巡检显示控制仪型号表●仪表输入类型★ 输入类型：Sn=25为全切换(特殊型号或要求的，请提供分度号或参考标准，定货时说明)● 仪表输出★ 仪表通讯接口方式：★ 变送输出方式：六、仪表报警设置：八/十六路多回路巡回统一报警仪表的报警点及报警方式是通过参数设置菜单设置，AL1、AL2、AL3、AL4设置报警点，A1h 、A2h 、A3h 、A4h 设置报警回差值， A1c 、A2c 、A3c 、 A4c 设置报警方式。
报警值设置必须遵循：量程下限≤报警下下限≤报警下限≤报警上限≤报警上上限≤量程上限。
1、 报警回差的设置当测量信号在报警点附近波动时，仪表不断进入和退出报警状态，这样输出触点会经常跳动，产生频繁报警，导致外部联锁装置产生故障。
