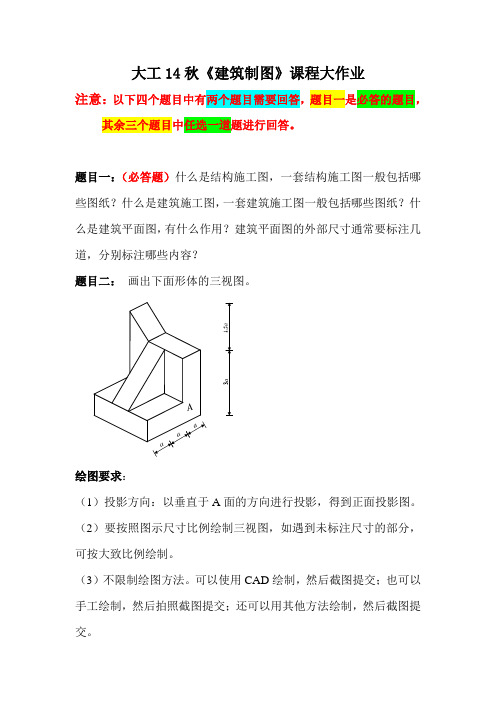

大工14秋《建筑制图》课程大作业注意：以下四个题目中有两个题目需要回答，题目一是必答的题目，其余三个题目中任选一道题进行回答。
题目一：（必答题）什么是结构施工图，一套结构施工图一般包括哪些图纸？什么是建筑施工图，一套建筑施工图一般包括哪些图纸？什么是建筑平面图，有什么作用？建筑平面图的外部尺寸通常要标注几道，分别标注哪些内容？题目二：画出下面形体的三视图。
绘图要求：（1）投影方向：以垂直于A面的方向进行投影，得到正面投影图。
（2）要按照图示尺寸比例绘制三视图，如遇到未标注尺寸的部分，可按大致比例绘制。
（3）不限制绘图方法。
可以使用CAD绘制，然后截图提交；也可以手工绘制，然后拍照截图提交；还可以用其他方法绘制，然后截图提交。
题目三： 画出下面形体的三视图。
绘图要求：（1）投影方向：以垂直于A 面的方向进行投影，得到正面投影图。
（2）要按照图示尺寸比例绘制三视图，如遇到未标注尺寸的部分，可按大致比例绘制。
（3）不限制绘图方法。
可以使用CAD 绘制，然后截图提交；也可以手工绘制，然后拍照截图提交；还可以用其他方法绘制，然后截图提交。
题目四： 画出下面形体的三视图。
绘图要求：（1）投影方向：以垂直于A 面的方向进行投影，得到正面投影图。
（2）要按照图示尺寸比例绘制三视图，如遇到未标注尺寸的部分，可按大致比例绘制。
（3）不限制绘图方法。
可以使用CAD绘制，然后截图提交；也可以手工绘制，然后拍照截图提交；还可以用其他方法绘制，然后截图提交。
作业格式及提交要求1、作业格式：必须是word文档，三视图的图片粘贴到文档中。
2、作业封面：见下页，同学们需要填写清楚个人信息。
3、作业正文：正文字体统一采用宋体、小四。
在文档中标清所选择的题目编号和答案，将该文件保存。
注意，同学们需保证所绘制三视图的图片能够在文档中正常显示，以免影响作业成绩。
4、作业提交：以附件形式上交离线作业（附件的大小限制在10M以内）。
选择已完成的作业（word文档，不许压缩），点提交即可。
一、单项选择题。
本大题共30个小题，每小题3.0 分，共90.0分。
在每小题给出的选项中，只有一项是符合题目要求的。
1.绘制平、剖面图中被剖切的次要建筑构造的轮廓线时使用（）。
( A )A.中实线B.粗实线2.国标(GB／T14689--93)规定的A2图纸幅面（）mm×mm。
( A )A.420 × 594B.594 × 841C.210 × 297D.297 × 4203.图标长边的长度为（），短边的长度为40、30、50mm。
( C )A.240mmB.210mmC.180mmD.150mm4.指北针符号的圆用细实线绘制，其直径为（）mm。
( A )A.24mmB.21mmC.180mmD. 150mm5.指北针符号尾部的宽度宜为（）mm。
( A )A.2mmB.3mmC.1mmD.4mm6.( B )A.选AB.选BC.选C7.( B )A.选AB.选BC.选C8.( B )A.选AB.选BC.选C9.绘制轴线和对称中心线时使用（）。
( B )A.双点划线B.细点划线10.定位轴线的端部圆的直径为（）mm。
( C )A.24mmB.21mmC.8mmD.10mm11.绘制定位轴线的端部圆时使用（）。
()A.中实线B.细实线12.（）是以房屋底层室内主要地面为零点作为基准的标高。
( B )A.绝对标高B.相对标高13.表示房屋朝向的指北针应画在（）平面图附近。
14.详图符号的圆直径为（）mm。
( D )A.24mmB.21mmC.15mmD.14mm15.绘制详图符号的圆时使用（）。
( B )A.中实线B.粗实线16.建筑平面图中的外部尺寸，由内至外，第一道尺寸是以（）的基准，标注的门、窗洞口的定形尺寸和定位尺寸。
(B )A.外轴线B.定位轴线17.第二道尺寸是以（）间的距离尺寸。
( B )A.外轴线B.定位轴线18.第三道尺寸是房屋两端外墙的（）尺寸。

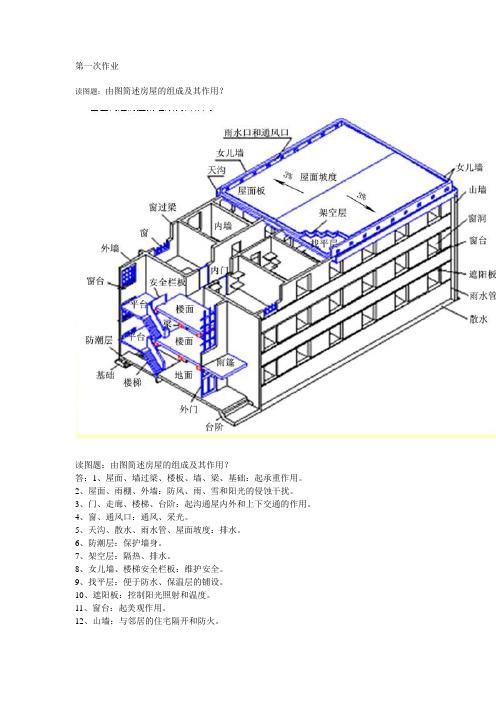

第一次作业读图题：由图简述房屋的组成及其作用？读图题：由图简述房屋的组成及其作用？答：1、屋面、墙过梁、楼板、墙、梁、基础：起承重作用。
2、屋面、雨棚、外墙：防风、雨、雪和阳光的侵蚀干扰。
3、门、走廊、楼梯、台阶：起沟通屋内外和上下交通的作用。
4、窗、通风口：通风、采光。
5、天沟、散水、雨水管、屋面坡度：排水。
6、防潮层：保护墙身。
7、架空层：隔热、排水。
8、女儿墙、楼梯安全栏板：维护安全。
9、找平层：便于防水、保温层的铺设。
10、遮阳板：控制阳光照射和温度。
11、窗台：起美观作用。
12、山墙：与邻居的住宅隔开和防火。
简答题：什么叫平法？答：把结构构件的尺寸和配筋等，整体直接表达在该构件（钢筋混凝土柱、梁和剪力墙）的结构平面布置图上，再配合标准构造详图，构成完整的结构施工图。
1、工程建设制图中的主要可见轮廓线应选用（粗实线）2、在建筑平面图中，横行定位轴线应用阿拉伯数字从左至右依次编写；竖向定位轴线应用（大写拉丁字母）从下至上顺序编写。
3、图样上的尺寸包括（尺寸界线）、尺寸线、尺寸起止符号、尺寸数字。
4、条形基础埋入地下的墙称为（基础墙）5、房屋结构施工图的图样一般包括（结构平面图）和（构件详图）两种。
墙体是房屋的一个重要组成部分，按墙的平面位置不同分为( B ).A、纵墙与横墙B、外墙和内墙C、承重墙与非承重墙D、砖墙与钢筋混凝土墙在施工中,L代表( C ).A、板B、柱C、梁D、墙建筑的耐火等级可分为( B )级。
A、3B、4C、5D、6建筑施工图中索引符号的圆的直径为（ B ）。
A、8mmB、10mmC、12mmD、14mm建筑物结构承重可分为( D )。
A、墙承重式、框架结构B、墙承重式C、半框架结构，框架结构D、墙承重式、框架结构、空间结构、半框架结构下列立面图的图名中错误的是（ A ）A、房屋立面图B、东立面图C、⑦-----①立面图D、A-----F立面图主要用来确定新建房屋的位置、朝向以及周边环境关系的是（ C ）。
建筑制图与识图复习题（二）一、判断题（在下面的横线上填写两直线的相对位置）（10分）两直线；两直线；两直线；两直线；两直线二、选择题（10分）1．选择形体正确的H面投影图（）。
（A）（B）（C）（D）2.选择形体正确的W面投影（）。
(A) (B) (C) (D)三、补全下图的相贯线（15分）四、补画出W面投影（15分）五、在指定位置绘出下面构件的1-1和2-2断面图（10分）六、看图回答问题（15分）1. 解释下图中钢筋的编号。
2.指出下图中钢筋编号标注不规范的地方。
七、看图回答问题（25分）1.详细描述该建筑的信息，如布局尺寸门窗等。
2.该建筑面向南偏东15度，画出指北针。
3.解释1-1和2-2剖切分别剖切到了建筑的哪几部分。
复习题（二）答案一．判断题（在下面的横线上填写两直线的相对位置）（10分）两直线交叉；两直线交叉；两直线交叉；两直线相交；两直线相交二．选择题（10分）1.选择形体正确的H面投影图（ C ）2.选择形体正确的W面投影图（ A ）。
三、补全下图的相贯线（15分）四、补画出W面投影（15分）3个点12分连线3分共15分五、在指定位置绘出下面构件的1-1和2-2断面图（10分）每个断面图5分共10分六、简答（15分）1号筋为1根带肋钢筋直径是12；2号筋2根光圆筋直径12；3号筋三根带肋钢筋直径是20；4号筋为光圆筋直径8间距150均布。
七．、看图回答问题（25）１.详细描述该建筑的信息，如布局尺寸门窗等。
２.该建筑面向南偏东15度，画出指北针。
３.解释1-1和2-2剖切分别剖切到了建筑的哪几部分。
该建筑为一梯两户对称结构，一户布局为两室两厅一厨一卫并有南北阳台和衣帽间。
1-1剖切自后往前依次剖切楼梯、衣帽间、窗、散水。
2-2剖切自后往前依次剖切散水、阳台、窗、卫生间、卧室、起居室、门、阳台和散水。
指北针。
2014年二级注册建筑师场地作图答案建造师是以专业技术为依托、以工程项目管理为主业的执业注册人员，近期以施工管理为主。
年二级机电建造师试题及答案，我们来看看下文。
单选：1、以下钢产品中，属用特殊钢做成的就是( )。
A、钢绞线B、高强度螺栓C、预应力锚具D、钢轨2、以下风机中，属按结构形式分类的就是( )。
A、离心式风机B、轴流式风机C、混流式风机D、多级风机3、以下参数中，不属于风机性能参数的就是( )。
A、风量B、风速C、风压D、转速4、加装标高基准点通常铺设在( )。
A、基础的最高位置B、基础的最低位置C、基础横向中心线上D、基础边缘且极易观测的边线5、常用于高层建筑、烟囱、电梯的倾斜观察的激光测量仪器是( )。
A、激光经纬仪B、激光垂线仪C、激光指向仪D、激光电子束仪6.一般情况下，焊条直径可按焊件厚度进行选择。
某储罐罐底板厚度为6 mm，宜选用直径为( )mm的焊条。
A. 2B.3.2C. 4D.57.焊前对焊工重点审查的项目是( )。
A.年龄B.冲压资格C.技术等级D.文化程度8.下列选项中，对焊接质量没有直接影响的环境因素是( )。
A. 风速B.噪声C.温度D.湿度9.下列选项中，不属于焊后检验的是( )。
A.加装组在检验B.外观检验C.射线检测D.球状性试验10. 按照机械设备安装的一般程序，下列工序中顺序正确的是( )。
A 基础检查环评→设备吊装准备就绪→枕头铁设置→设备加装调整→设备紧固与灌浆B 基础检查验收→垫铁设置→设备吊装就位→设备安装调整→设备固定与灌浆C 设备吊装准备就绪→基础检查环评→枕头铁设置→设备加装调整→设备紧固与灌浆D 基础检查验收→垫铁设置→设备吊装就位→设备固定与灌浆→设备安装调整11. 以下关于影响设备加装精度的因素的观点中，错误的就是( )。
A. 设备制造对安装精度的影响主要是加工精度和装配精度B. 枕头铁铺设对加装精度的影响主要就是贯穿面积和碰触情况C. 测量误差对安装精度的影响主要是仪器精度、基准精度D. 设备灌浆对加装精度的影响主要就是二次灌浆层的厚度12. 电气装置安装的施工程序中，电缆敷设的紧后工序是( )。
1、尺寸标注（1）标注图形的尺寸（2）分析左图尺寸标注的错误，并在右图正确注出。
（3）分析左图尺寸标注的错误，并在右图正确注出。
122-1、求各点的第三投影，并填上各点到投影面的距离。
2-4 已知E （22，30，20），F 点在E 点之左10mm ，之下10mm ，之后 10mm ；G 点在E 点的正右方12mm ，作出点E 、F 、G 的三面投影。
A 点距V 面（ ）、距H 面（ ）、距W 面（ ）B 点距V 面（ ）、距H 面（ ）、距W 面（ ）C 点距V 面（ ）、距H 面（ ）、距W 面（ ）D 点距V 面（ ）、距H 面（ ）、距W 面（ ）E 点距V 面（ ）、距H 面（ ）、距W 面（ ）F 点距V 面（ ）、距H 面（ ）、距W 面（ ） 2-3、比较A 、B 、C 三点的相对位置。
（上、下）A 点在B 点 （左、右）（前、后）（上、下）B 点在C 点 （左、右）（前、后）（上、下）C 点在A 点 （左、右）（前、后）32-5 在立体的投影图上，标出直线的三个投影，并说明其对投影面的相对位置（参照立体图）。
(1) (2)2-6判断下列直线的位置。
AB 是_________线；BK 是_________线；AC 是_________线。
DE 是_________线；DF 是_________线； GH 是_________线。
AB是，CD是，EF是，MN是。
2-7判别AB和CD两直线的相对位置（平行、相交、交叉）。
2-8 完成平面五边形ABCDE的投影。
2-9 完成正方形ABCD的两面投影。
452-10 如图中平面A 所示，在投影图中标出各平面的三个投影， 2-11 补画各平面图形的第三面投影，并填写它们是何种位置平面。
并写出属何种位置平面。
_________面 __________面A 是_________面；B 是_________面；C 是_________面；D 是_________面。
1：[单选题]在建筑平面图中，位于2和3轴线之间的第一根分轴线的正确表达为（）。
参考答案：A2：[单选题]下列叙述中不正确的是（）A、3%表示长度为100.高度为3的坡度倾斜度B、指北针一般画在总平面图和底层平面图上C、总平面图中的尺寸单位为毫米，标高尺寸单位为米D、总平面图的所有尺寸单位均为米，标注至小数点后二位参考答案：C3：[单选题]结构施工图中的楼梯梁的代号为。
( )A、GLB、DLC、JLD、TL 参考答案：D4：[单选题]在施工图中,C代表( ).A、门B、窗C、梁D、柱参考答案：B5：[单选题]φL表示（）。
A Ⅰ级光圆钢筋B 冷拉Ⅰ级钢筋C Ⅰ级锰硅人字纹钢筋D Ⅰ级螺纹钢筋参考答案：B6：[单选题]一级建筑的耐久年限为（）年。
A、15-25B、25-50C、50-100D、100以上参考答案：D7：[单选题]7-9层的住宅属于（）A、低层B、多层C、中高层 D 、高层参考答案：C8：[单选题]有一栋房屋在图上量得长度为50cm，用的是1:100比例,其实际长度是( ).A、5mB、50mC、500m D、5000m参考答案：B9：[单选题]立面图不能按（）方式命名。
A：朝向B：轴线C：色彩D：主出入口参考答案：C10：[单选题]详图索引符号为圆圈内的3表示( )。
A.详图所在的定位轴线编号B.详图的编号C.详图所在的图纸编号D.被索引的图纸的编号参考答案：C 11：[单选题]剖切位置线的长度为（）A、6～10mmB、4～6mmC、5～8mmD、3～6mm参考答案：A12：[单选题]下面属于居住建筑的有（）A、住宅、宿舍、学校、办公楼；B、公寓、旅馆、商场、医院；C、火车站、商店、航空站、中小学校；D、宿舍、公寓、旅馆、住宅。
参考答案：D13：[单选题]建筑施工图上一般注明的标高是( )。
A、绝对标高B、相对标高C、绝对标高和相对标高D、要看图纸上的说明参考答案：B14：[单选题]房屋建筑制图标准规定，粗实线一般用于( ) 。
《建筑制图》课程习题集一、作图题11.求R面与六棱锥各侧面的交线求球被R面截断后的投影及断面实形3.补全圆锥被R面截断后的V投影4.补全被截切后圆锥的三面投影。
5.补全相贯体的H面投影。
6.作半球与四棱柱的相贯线，并补全贯体的V面投影和W面投影。
7.补全两相贯圆柱体的V面投影。
8.补全两相贯圆柱体的V面投影。
9.补全图中的V面投影。
二、作图题310.作正垂面Q垂直于正平线CD11. 求作水平线MN 与交叉三直线AB 、CD 、EF 相交。
b a e ba'''''12. 已知等腰三角形ABC 的顶点C 在直线EF 上，AB 为正平线，求此三角形的两面投影。
13.已知点K到三角形的距离为30，求K点到H面的投影k。
14.过点B作矩形ABCD，短边AB=25且垂直于V面，长边BC=40，α=30°，求作矩形ABCD 的V、H投影15.补出第三面视图，在投影图上注全各指表面的名称并填出平面对投影面的相对位置。
16.补出第三面视图，在投影图上注全各指表面的名称并填出平面对投影面的相对位置。
17.已知五边形平面上的V投影和部分H投影，试补全其H投影。
18.已知条件如图1。
(１)投影图上注明各指定表面（Q,R,S,M,N）的名称，如P面名称,V 面用p’标出,H面用p标出；（2）填空。
，19.已知条件如图1。
(１)在投影图上注明各指定表面（P、Q、R、M）的名称，如F面名称,V面用f’标出,H面用f标出；（2）填空。
P面平行于（ ）投影面Q面垂直于（ ）投影面R面平行于（ ）投影面AB是（ ）面和（ ）面的交线三、填空题20.判断线面位置关系判断下列各题中直线与平面相对位置（平行、相交垂直、相交不垂直），并填写在括号里。
21.判断下列各题中平面与平面相对位置（平行、相交垂直、相交不垂直），并填写在括号里。
22.判断下列各题中平面与平面、直线与平面的相对位置（平行、相交垂直、相交不垂直），并填写在括号里。
二级制图员练习题含答案一、单选题（共100题，每题1分，共100分）1.叉架类零件一般需要两个以上基本视图表达，常以( )为主视图，反映主要形状特征。
连接部分和细部结构采用局部视图或斜视图，并用剖视图、断面图、局部放大图表达局部结构。
A、工作位置B、加工位置C、次要位置D、主要位置正确答案：A2.( )中紧固件被剖切平面通过其对称平面或轴线纵向剖切时，这些零件按不剖绘制。
A、零件图B、土建图C、透视图D、装配图正确答案：D3.一般应在剖视图的上方用大写字母标出剖视图的名称“x－x”，在相应视图上用( )表示剖切位置，用箭头表示投影方向，并注上相同的字母。
A、剖面符号B、剖视符号C、剖切符号D、细实线正确答案：C4.基轴制是( )形成各种配合的一种制度。
A、基本偏差为一定的轴的公差带，与基本偏差为一定的孔的公差带B、基本偏差为一定的轴的公差带，与不同基本偏差的孔的公差带C、基本偏差为一定的孔的公差带，与不同基本偏差的轴的公差带D、不同基本偏差的轴的公差带，与基本偏差为一定的孔的公差带正确答案：B5.当机件回转体上均匀分布的( )等结构不处于剖切平面时，可将这些结构旋转到剖切平面上画出。
A、肋、长方体、薄壁B、圆柱、圆孔、肋C、肋、轮辐、孔D、圆球、轮辐、孔正确答案：C6.剖视图是假想剖切而画出的，所以与其相关的其他视图应( )画出。
A、部分B、局部C、一半D、完整正确答案：D7.投影变换中，( )必须垂直于原投影面体系中的一个投影面。
A、新投影面B、旧投影面C、正投影面D、侧投影面正确答案：A8.为了便于看图，应在向视图的上方用大写拉丁字母标出向视图的名称，并在相应的视图附近用箭头指明( )，注上相同的字母。
A、投影面的旋转方向B、投影方向C、向视图的旋转方向D、向视图的移动方向正确答案：B9.两圆柱相交，当其直径相等且轴线正交时，相贯线的几何形状为( )。
A、空间曲线B、圆弧C、直线D、平面曲线正确答案：A10.机件向( )基本投影面的平面投射所得的视图称斜视图。
建筑制图二考试题和答案一、单项选择题（每题2分，共20分）1. 在建筑制图中，以下哪个选项是正确的比例表示方法？A. 1:100B. 1:10000C. 1:1000D. 1:100000答案：A2. 建筑平面图的比例尺通常是多少？A. 1:50B. 1:100C. 1:200D. 1:500答案：B3. 建筑立面图中，以下哪个选项是正确的标注方法？A. 标注水平尺寸B. 标注垂直尺寸C. 标注对角线尺寸D. 标注所有尺寸答案：B4. 在建筑制图中，以下哪个选项是正确的线型表示方法？A. 粗实线B. 细实线C. 虚线D. 点划线答案：A5. 建筑剖面图中，以下哪个选项是正确的剖切位置？A. 垂直于建筑的长轴B. 垂直于建筑的短轴C. 沿着建筑的长轴D. 沿着建筑的短轴答案：A6. 在建筑制图中，以下哪个选项是正确的尺寸标注方法？A. 标注在图形内部B. 标注在图形外部C. 标注在图形上方D. 标注在图形下方答案：B7. 建筑详图的比例尺通常是多少？A. 1:10B. 1:20C. 1:50D. 1:100答案：A8. 在建筑制图中，以下哪个选项是正确的标注材料的方法？A. 使用文字说明B. 使用图例C. 使用颜色D. 使用线型答案：B9. 建筑平面图中，以下哪个选项是正确的墙体表示方法？A. 使用粗实线B. 使用细实线C. 使用虚线D. 使用点划线答案：A10. 在建筑制图中，以下哪个选项是正确的门窗表示方法？A. 使用粗实线B. 使用细实线C. 使用虚线D. 使用点划线答案：C二、多项选择题（每题3分，共15分）11. 在建筑制图中，以下哪些选项是正确的尺寸标注原则？A. 尺寸线应清晰可见B. 尺寸应标注在图形外部C. 尺寸线与尺寸界线应垂直D. 尺寸应标注在图形内部答案：A, B, C12. 建筑立面图中，以下哪些选项是正确的标注内容？A. 标高B. 层高C. 门窗尺寸D. 墙体材料答案：A, B, C13. 在建筑制图中，以下哪些选项是正确的线型表示？A. 粗实线表示墙体B. 细实线表示中心线C. 虚线表示未施工部分D. 点划线表示剖面线答案：A, B, D14. 建筑剖面图中，以下哪些选项是正确的标注内容？A. 标高B. 层高C. 材料D. 尺寸答案：A, B, D15. 在建筑制图中，以下哪些选项是正确的比例尺表示方法？A. 1:50B. 1:100C. 1:200D. 1:500答案：A, B, C, D三、判断题（每题2分，共10分）16. 建筑平面图中，所有尺寸都应标注在图形外部。
第一次作业读图题：由图简述房屋的组成及其作用？读图题：由图简述房屋的组成及其作用？答：1、屋面、墙过梁、楼板、墙、梁、基础：起承重作用。
2、屋面、雨棚、外墙：防风、雨、雪和阳光的侵蚀干扰。
3、门、走廊、楼梯、台阶：起沟通屋内外和上下交通的作用。
4、窗、通风口：通风、采光。
5、天沟、散水、雨水管、屋面坡度：排水。
6、防潮层：保护墙身。
7、架空层：隔热、排水。
8、女儿墙、楼梯安全栏板：维护安全。
9、找平层：便于防水、保温层的铺设。
10、遮阳板：控制阳光照射和温度。
11、窗台：起美观作用。
12、山墙：与邻居的住宅隔开和防火。
简答题：什么叫平法？答：把结构构件的尺寸和配筋等，整体直接表达在该构件（钢筋混凝土柱、梁和剪力墙）的结构平面布置图上，再配合标准构造详图，构成完整的结构施工图。
1、工程建设制图中的主要可见轮廓线应选用（粗实线）2、在建筑平面图中，横行定位轴线应用阿拉伯数字从左至右依次编写；竖向定位轴线应用（大写拉丁字母）从下至上顺序编写。
3、图样上的尺寸包括（尺寸界线）、尺寸线、尺寸起止符号、尺寸数字。
4、条形基础埋入地下的墙称为（基础墙）5、房屋结构施工图的图样一般包括（结构平面图）和（构件详图）两种。
墙体是房屋的一个重要组成部分，按墙的平面位置不同分为( B ).A、纵墙与横墙B、外墙和内墙C、承重墙与非承重墙D、砖墙与钢筋混凝土墙在施工中,L代表( C ).A、板B、柱C、梁D、墙建筑的耐火等级可分为( B )级。
A、3B、4C、5D、6建筑施工图中索引符号的圆的直径为（ B ）。
A、8mmB、10mmC、12mmD、14mm建筑物结构承重可分为( D )。
A、墙承重式、框架结构B、墙承重式C、半框架结构，框架结构D、墙承重式、框架结构、空间结构、半框架结构下列立面图的图名中错误的是（ A ）A、房屋立面图B、东立面图C、⑦-----①立面图D、A-----F立面图主要用来确定新建房屋的位置、朝向以及周边环境关系的是（ C ）。
A 建筑平面图 B建筑立面图C 总平面图 D功能分区图房屋建筑制图标准规定，粗实线一般用于( A ) 。
A、主要可见轮廓线B、可见轮廓线C、不可见轮廓线D、可见轮廓线及图例线建筑施工图上一般注明的标高是( B )。
A、绝对标高B、相对标高C、绝对标高和相对标高D、要看图纸上的说明下面属于居住建筑的有（ D ）A、住宅、宿舍、学校、办公楼；B、公寓、旅馆、商场、医院；C、火车站、商店、航空站、中小学校；D、宿舍、公寓、旅馆、住宅。
剖切位置线的长度为（ A ）A、6～10mmB、4～6mmC、5～8mmD、3～6mm详图索引符号为圆圈内的3表示( C )。
A.详图所在的定位轴线编号B.详图的编号C.详图所在的图纸编号D.被索引的图纸的编号立面图不能按（ C ）方式命名。
A．朝向 B.轴线 C.色彩 D．主出入口有一栋房屋在图上量得长度为50cm，用的是1:100比例,其实际长度是( B ).A、5mB、50mC、500mD、5000m7-9层的住宅属于（ C ）A、低层B、多层C、中高层 D 、高层一级建筑的耐久年限为（ D ）年。
A、15-25B、25-50C、50-100D、100以上φL表示（ B ）。
A Ⅰ级光圆钢筋B 冷拉Ⅰ级钢筋C Ⅰ级锰硅人字纹钢筋D Ⅰ级螺纹钢筋在施工图中,C代表( B ).A、门B、窗C、梁D、柱在建筑平面图中，位于2和3轴线之间的第一根分轴线的正确表达为（ A ）。
下列叙述中不正确的是（ C ）A、3%表示长度为100.高度为3的坡度倾斜度B、指北针一般画在总平面图和底层平面图上C、总平面图中的尺寸单位为毫米，标高尺寸单位为米D、总平面图的所有尺寸单位均为米，标注至小数点后二位结构施工图中的楼梯梁的代号为。
( D )A、GLB、DLC、JLD、TL第二次作业下列建筑中不属于公共建筑的是（ D ）。
A、学校B、旅社C、医院D、宿舍在钢筋混凝土构件代号中, " JL”是表示( D ).A、圈梁B、过梁C、连系梁D、基础梁标高符号的三角形为等腰直角三角形，?约（ A ）mm。
A 3B 5C 6D 8在施工图中,M代表( D ).A、窗B、墙C、梁D、门建筑施工图中定位轴线端部的圆用细实线绘制，直径为（ A ）。
A、8-10mmB、11-12mmC、5-7mmD、12-14mm关于标高，下列（ C ）的说法是错误的。
A. 负标高应注"－”B. 正标高应注"＋”C. 正标高不注"＋”D. 零标高应注"±”基础各部分形状、大小、材料、构造、埋置深度及标号都能通过( B )反映出来。
A、基础平面图B、基础剖面图C、基础详图D、总平面图房屋结构中框架代号为.（ A ）A、KJB、GJC、CJD、ZJ施工平面图中标注的尺寸只有数量没有单位，按国家标准规定单位应该是( A )。
A、mmB、cmC、mD、km填充不得穿越尺寸数字，不可避免时。
应该是（ A ）A、图线断开B、二者重合C、省略标注D、前述均可建筑施工的主要图样是( B )。
A 轴测投影B 多面正投影C 透视投影D 标高投影建筑平面图中的中心线、对称一般应用。
（ C ）A、细实线B、细虚线C、细单点长画线D、吸双点画线在绘制半剖视图时当对称线为水平线时，将外形投影绘于水平线的（ A ），剖视绘在水平中心线下方。
A、上方B、下方C、左方D、右方一级建筑的耐久年限为（ D ）年。
A、15-25B、25-50C、50-100D、100以上下列叙述中不正确的是（ C ）A、3%表示长度为100.高度为3的坡度倾斜度B、指北针一般画在总平面图和底层平面图上C、总平面图中的尺寸单位为毫米，标高尺寸单位为米D、总平面图的所有尺寸单位均为米，标注至小数点后二位建筑施工图上一般注明的标高是( B )。
A、绝对标高B、相对标高C、绝对标高和相对标高D、要看图纸上的说明建筑物结构承重可分为( D )。
A、墙承重式、框架结构B、墙承重式C、半框架结构，框架结构D、墙承重式、框架结构、空间结构、半框架结构下列立面图的图名中错误的是（ A ）A、房屋立面图B、东立面图C、⑦-----①立面图D、A-----F立面图建筑的耐火等级可分为( B )级。
A、3B、4C、5D、6不属于建筑平面图的是（ A ）。
A、基础平面图B、底层平面图C、标准层平面图D、屋顶平面图8@200”没能表达出这种钢筋的（ A ）。
A. 弯钩形状B. 级别C. 直径D. 间距楼（屋）盖建筑构造层次表达一般不会出现在（ D ）。
A、剖面图B、墙体剖面C、施工说明D、立面图1、房屋结构施工图一般包括（平面图）、结构施工图、基础图。
2、结构施工图包括（配筋图）、模板图、装修图等。
3、柱的平法施工图系在柱平面布置图上采用（列表注写）或截面注写方式表达。
4、房屋结构施工图的图样一般包括结构平面图和（构件详图）两种。
5、在结构平面图中，KB代表构件（空心板）。
简答题：基础详图绘图步骤？答（1）常用1:20和1:50的比例画出，并尽可能与基础平面图画在同一张纸上，以便对照施工。
（2）画出与基础平面图对应的定位轴线。
（3）画基础底面线、室内地面和室外地坪标高位置线。
根据基础高、宽尺寸画出基础断面轮廓，不画基坑线。
（4）画出砖墙、大放脚、垫层断面和防潮层。
（5）标注室内地面、室外地坪、基础底面标高和其他尺寸。
(6)注写有关混凝土、砖、砂浆的强度等级和防潮层材料及施工技术要求等说明。
读图题:由图简述房屋的组成及其作用？根据总平面图（或称总平面布置图）及阅读总平面图的步骤，阅读新建、拟建、原有和拆除的建筑物、构筑物连同其周围的地形地物状况。
答：（1）绿化、草坪、花台：美化小区环境。
（2）住宅楼、计划扩建建筑：居住使用。
（3）池塘：休闲娱乐、美化环境。
（4）大门、道路及计划新建道路：方便出行，沟通小区内外。
（5）挡土墙、围墙：维护安全。
（6）风玫瑰、尺寸标注、标高：确定房屋朝向及位置，建筑物尺寸及高度。
（7）护坡：防止边坡受冲刷。
第三次作业简答题:什么是剖面图？什么是断面图？它们有什么区别？答：假想用剖切面把物体分割成两部分，移去观察者和剖切面之间的部分，而将其余部分向投影面投影所得的图形叫剖面图。
用剖切平面将物体的某处切断，仅画出该剖切面与物体接触的部分，该图称为断面图。
区别：1.断面图只画出物体截断面的投影，而剖面图还要画出剖切平面后物体可见部分的投影。
2.断面图常用于表达建筑工程中梁、板、柱的某一部位的断面真形，也用于表达建筑形体的内部形状；而剖面图主要用于表达物体的内部结构。
3.断面图的剖切符号仅画出剖切位置线，而不画出表示投射方向的剖视方向线，投射方向是通过编号注位置来表示的；剖面图需要画出剖切位置线和投射方向线。
填空题1、图样上的尺寸包括（尺寸界线）、尺寸线、尺寸起止符号、尺寸数字。
2、房屋施工图由于专业分工的不同，分为建筑施工图、（结构施工图）和设备施工图。
3、标高有相对标高和绝对标高，相对标高的零点是（青岛附近黄海海平面）。
4、国标规定建筑平面图中剖到的墙柱断面轮廓用粗实线；看到的构配件用细实线；被挡住的构配件轮廓用（虚线）。
5、房屋施工图由于专业分工的不同，分为建筑施工图、结构施工图和（设备施工图）。
在总平面图中未来待建房屋用 ( D ) 绘制。
A、粗虚线B、细实线C、粗实线D、细虚线建筑施工图中定位轴线端部的圆用细实线绘制，直径为（ A ）。
A、8-10mmB、11-12mmC、5-7mmD、12-14mm建筑剖面图剖切符号一般应标注在 ( B ) 。
A、标准层平面B、底层平面C、顶层平面D、其他墙体是房屋的一个重要组成部分，按墙的平面位置不同分为( B ).A、纵墙与横墙B、外墙和内墙C、承重墙与非承重墙D、砖墙与钢筋混凝土墙楼（屋）盖建筑构造层次表达一般不会出现在（ D ）。
A、剖面图B、墙体剖面C、施工说明D、立面图下列叙述中不正确的是（ C ）A、3%表示长度为100.高度为3的坡度倾斜度B、指北针一般画在总平面图和底层平面图上C、总平面图中的尺寸单位为毫米，标高尺寸单位为米D、总平面图的所有尺寸单位均为米，标注至小数点后二位建筑施工图中除了标高用到了m做单位还有( D )用到了m作单位。
A、底层平面层B、标准层C、立面图D、总平面图"φ8@200”没能表达出这种钢筋的（A ）。
A. 弯钩形状B. 级别C. 直径D. 间距梁和柱子的保护层厚度为（ B ）A、15mmB、25mmC、35mmD、10mm建筑工程图中尺寸单位，总平面图和标高单位用( C )为单位。
A、mmB、cmC、mD、km建筑施工图上一般注明的标高是( B )。
