中考物理总复习电学综合测试卷(一)

1.如图所示。

灯泡R1的电阻为50Ω、额定功率为2.5W，滑动变阻器R2的最大电阻为200Ω，电源电压为10V 保持不变，闭合开关，移动滑动变阻器的滑片。

不考虑灯泡电阻随温度变化因素，求：（1）灯泡R1消耗的最大功率是多少？（2）电压表的读数变化范围是多少？2.如图所示，电源电压恒为18V,小灯泡L标有“6V 3W”字样，滑动变阻器R标有“100Ω1A”字样，电压表使用的量程为0～15V，电流表使用的量程为0～0.6A，R0为一定电阻；当闭合开关S、S1，断开S2时，灯泡L恰好正常发光；不计温度对灯丝电阻的影响。

求：（1）小灯泡L的电阻；（2）闭合开关S、S1，断开S2时，通电1min，电流通过定值电阻R0所做的功；（3）当闭合开关S、S2，断开S1时，在保证电表不超量程、灯泡L两端的电压不超额定电压的情况下，滑动变阻器R功率的变化范围。

3.（1）如图甲，n 个相同的电阻R 并联，其总电阻可以用一个等效电阻R′表示（如图乙），请根据并联电路中电流、电压的规律和欧姆定律推证：R′=1/nR ．（2）如图丙，A 、B 之间的电压U=220V ．通过导线为远处的M 、N 之间的用电器供电，由于距离很远，导线AM 和BN 的电阻不可忽略，它们的总电阻用图中的r 表示，r=4Ω．若M 、N 之间并联10个阻值为R=400Ω的相同电阻，求通过导线AM 的电流大小．（3）试分析说明：在图丙的电路中，M 、N 之间并联的用电器越多，每一个用电器的实际功率越小．4.如图是家庭常用的电热水壶，其铭牌数据如表所示．若加热电阻的阻值不随温度变化而改变，且此时的 大气压为1标准大气压．则：（1）电热水壶正常工作时，其加热电阻的阻值是多少欧姆？（2）装满水后，壶中水的质量是多少千克？（1L=1×10-3m 3）（3）将一满壶20℃的水在1标准大气压下烧开，需要吸收多少热量？[C 水=4.2×103J/（kg•℃）]（4）不考虑热量损失，烧开这壶水，需要多长时间？5.某物理兴趣小组的同学们为自己的房间设计了一种冬天取暖的电路模型。

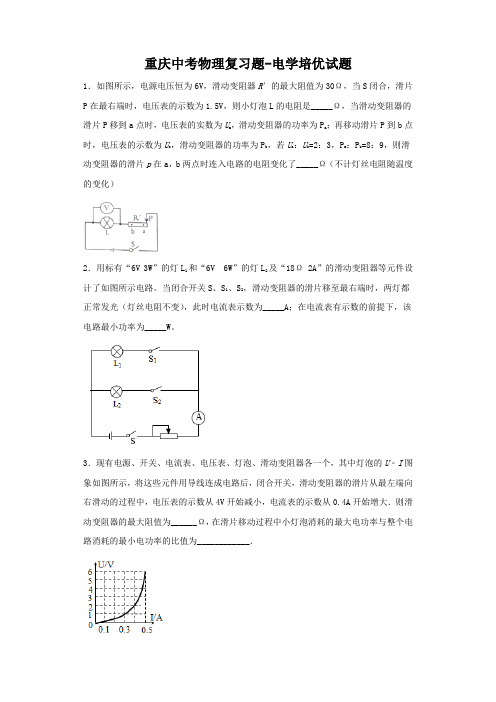

重庆中考物理复习题-电学培优试题1．如图所示，电源电压恒为6V，滑动变阻器R′的最大阻值为30Ω，当S闭合，滑片P在最右端时，电压表的示数为1.5V，则小灯泡L的电阻是_____Ω，当滑动变阻器的滑片P移到a点时，电压表的实数为U a，滑动变阻器的功率为P a；再移动滑片P到b点时，电压表的示数为U b，滑动变阻器的功率为P b，若U a：U b=2：3，P a：P b=8：9，则滑动变阻器的滑片p在a，b两点时连入电路的电阻变化了_____Ω（不计灯丝电阻随温度的变化）2．用标有“6V 3W”的灯L1和“6V 6W”的灯L2及“18Ω 2A”的滑动变阻器等元件设计了如图所示电路。

当闭合开关S、S1、S2，滑动变阻器的滑片移至最右端时，两灯都正常发光（灯丝电阻不变），此时电流表示数为_____A；在电流表有示数的前提下，该电路最小功率为_____W。

3．现有电源、开关、电流表、电压表、灯泡、滑动变阻器各一个，其中灯泡的U﹣I图象如图所示，将这些元件用导线连成电路后，闭合开关，滑动变阻器的滑片从最左端向右滑动的过程中，电压表的示数从4V开始减小，电流表的示数从0.4A开始增大．则滑动变阻器的最大阻值为______Ω，在滑片移动过程中小灯泡消耗的最大电功率与整个电路消耗的最小电功率的比值为____________．4．如图所示电路，电源电压保持不变，R为定值电阻。

闭合开关S，调节滑动变阻器R′，发现电流表示数从0.1A变为0.4A，电压表示数改变了6V。

由此判断在这一过程中滑动变阻器连入电路的阻值_____（选填“变大”或“变小”），定值电阻R的电功率变化了_____W。

5．如图，电源电压不变，定值电阻R1=6Ω，电流表的量程为0～0.6A，电压表的量程为0～3V，滑动变阻器的规格为“50Ω 0.5A”，闭合开关后，当滑片置于N点时，电流表示数为0.3A，当滑片置于M点时，电流表示数变化了0.1A，且滑动变阻器连入电路中的阻值R M：R N=1:2。

电学计算一、知识梳理:1、电功率：(1)电功率定义：____________与___________的比值；表示电流做功________的物理量。

电功率在数值等于_____________内电流所做的____。

某灯泡标有“220V 60W”表示：灯泡的亮度取决于它的_________功率(2)电功率的计算公式：①P= _________ ，单位：Ｐ-- ，Ｕ-- ，Ｉ--或定义式：②P= _________，单位：Ｐ-- / ，Ｗ-- / ，ｔ-- /对纯电阻电路：③ P= __________，其中单位；④P= ，其中单位。

2、电功：（1）电功概念是:电流做功的过程就是转化为其他形式能的过程。

电功的计算公式：①W= _________ ，单位；②W= _________ ，单位；对纯电阻电路：③ W= ___________单位；_④W= 单位电功单位：______ 、。

１千瓦时（ｋｗｈ）＝焦耳（J）一：基本串并联计算；1-1．有一只灯泡的电阻为20欧姆，正常工作时，通过它的电流强度为0.5安培。

求：（1）把这个灯泡接到12伏的电源上时，通过它的电流强度多大? 试分析这时灯泡能否正常工作?（2）如果接在12伏特的电源上，要使它正常工作需要串联一个多大的电阻？1-2．如图所示，将一个标有“6V 3W”的灯泡与一阻值为6Ω的R2串联接入一电源上，灯泡恰好正常发光，求：（1）灯泡电阻R1 （2）灯泡的额定电流I额（3）电源电压U （4）R2的电功率．1-3．如图所示，电阻R1=10Ω．当开关S闭合时，电流表的示数为0.2A，电压表的示数为4V．求：（1）R2的阻值；（2）电源电压；（3）电阻R1的电功率1-4．在如图所示电路中，已知电阻R1＝5Ω，电流表A1的读数为1A，电流表A的读数为1．5A。

求：（1）电源电压U；（2）R2的阻值1-5．图示电路中，电源电压保持不变，电阻R1的阻值为20Ω．当开关S1闭合、S2断开时，电流表示数为0．3A；当开关S1、S2均闭合时，电流表示数变为0．5A。

中考 物理 电学部分 考前5天综合训练电学概念与规律1、如图所示，电源电压U 恒定，R 1> R 2，通过R 1、R 2的电流分别为，I 1、I 2 ，R 1、R 2两端的电压分别是U 1、U 2则 ( )A ．I 1> I 2B ．I 1= I 2C ．U 1< U 2D ．U 1= U 22、两个电阻R 1、R 2（R 1>R 2），下列情况中阻值最大的是 ( )2、甲、乙、丙三根用同种材料制成的均匀合金丝，甲、乙的粗细相同，但甲较长：乙、丙的长度相同，但丙较粗，则这三根电阻丝的电阻值甲R 、乙R 、丙R 的大小关系是（ ）A ．丙乙甲R R R ==B ．丙乙甲R R R <<C ．乙丙甲R R R >>D ．丙乙甲R R R >>3、如图所示电路，电源电压保持不变。

当闭合S 、断开S1时， 电流表的示数为0.2A ，当闭合S 、S 1时，电压表的示数为10V ，则下列说法正确的是（ ） A.电阻R2的阻值一定为30欧。

B.电源电压为10VC.电阻R1的阻值一定为20欧D.闭合开关S1后，电流表示数将变小4、在图3所示的电路中，开关S 闭合后，电压表V 1、V 2的读数分别为6V 、4V .则电阻R 1与R 2的阻值之比是（ ）A ．3:2B ．2:3C ．2:1D ．1:26、如图所示的电路中，电源电压保持不变。

闭合开关S 后，灯L 1、L 2都发光。

一段时间后，其中一盏灯突然熄灭，观察电压表的示数不变，而电流表的示数变小。

产生这一现象的原因是( )A. 灯L 1开路B.灯L 1短路C.灯L 2开路D.灯L 2短路7、在图13所示的电路中，电源电压保持不变。

闭合电键S ，电路正常工作。

过了—会儿，一个电表的示数变大，另一个电表的示数变小，则下列判断中正确的是 ( )A 电阻R 一定断路。

B 电阻R 一定短路。

C 灯L 的亮度可能不变。

九年级物理电学专题专题1电路电流电压电阻基础题一、选择题1.实践小组的同学们到工厂参观，看到车间里摆放着如图所示的高凳，工人师傅告诉大家这是电力作业安全登高凳．下列可用来制作这种高凳的材料是()第1题图A. 不锈钢B. 铁C. 铝合金D. 木头2.如图所示，闭合开关后，下列说法不正确．．．的是()第2题图A. 电铃利用电流热效应工作B. 电源用来提供电能C. 导线用来连接电路元件D. 开关用来控制电流通断3.按照电路图连接好电路，闭合开关S，发现电流表和电压表的指针均没有偏转．电路中仅有一处故障，故障可能是()第3题图A. 电阻R1断路B. 电阻R1短路C. 滑动变阻器R断路D. 滑动变阻器R短路4. 过交通路口时要遵守“红灯停、绿灯行、黄灯也要等一等”的规则，吉祥同学用小灯泡、电池、开关和导线来模拟路口的交通信号灯．要求红、绿、黄灯可独立发光，他设计了如图所示的电路图．其中符合题意的是()5.某同学利用表格中的几种导体探究影响导体电阻大小的因素．下列说法正确的是()A. 为检验“导体电阻跟导体长度有关”的猜想，应选用导体①与②B. 为检验“导体电阻跟导体长度有关”的猜想，应选用导体①与③C. 为检验“导体电阻跟导体横截面积有关”的猜想，应选用导体①与④D. 为检验“导体电阻跟导体材料有关”的猜想，应选用导体②与④二、填空题6. 如图所示，用一段细铁丝做一个支架，作为转动轴，把一根中间戳有小孔(没有戳穿)的饮料吸管放在转动轴上，吸管能在水平面内自由转动，用餐巾纸摩擦吸管使其带电，这种现象叫做________，当与毛皮摩擦过的橡胶棒靠近吸管带电一端时，吸管被排斥，则在摩擦过程中吸管________(选填“得到”或“失去”)电子．第6题图7.如图所示是一个玩具电动车的简化电路图．第7题图(1)只闭合开关S1，电路为________的简单电路；电动车运动，将电能主要转化为________能．(2)要使得小灯泡L和电动机并联，则电路中的开关闭合情况为________________．(3)给电动车的电池充电时，电池相当于电路中的________.三、识图、作图题8.如图所示是未完成连接的实物电路，请用笔画线代替导线完成该电路连接．要求：两灯并联，开关S同时控制两灯，电流表测量干路电流，导线不能交叉．第8题图9. 根据图甲的实物电路，在虚线框内画出对应的电路图．第9题图拔高题10. 在“探究并联电路电流特点”的实验中，小华设计了如图甲所示的电路进行实验．第10题图(1)连接电路时，开关应处于______状态.(2)实验中，在A、B、C三处各接入一个电流表，并选择合适的量程．闭合开关，测得A、B、C三处的电流分别为I A、I B、I C，更换多组________(选填“相同”或“不同”)规格的灯泡重复实验，部分实验数据如表所示．(3)分析实验数据可得：在并联电路中，干路电流与各支路电流的关系是___________________(写出关系式).(4)小华在某次实验时，测得C处电流I C为0.30 A，观察到A处电流表指针位置如图乙所示，则A处电流大小为________A．(5)小华先将电流表接在灯泡L1所在的支路上，闭合开关，观察到灯泡L2发光，但灯泡L1不亮，电流表的示数为零，电路可能存在的故障是______________(选填“灯泡L1断路”或“灯泡L1短路”).11. 如图所示，电源电压不变，闭合开关S，电压表的示数为6 V，电压表的示数为2 V．下列说法中正确的是()第11题图A. L1两端电压为2 VB. 电源两端电压为4 VC. 断开开关，只将电压表换成电流表，则L1与L2串联D. 断开开关，将两个电压表都换成电流表，则L1与L2并联12. 如图所示，两只气球自由地悬挂在空中，为了使两只气球靠拢，你所采用的方法是_______________________________，其中用到的物理知识是________________________________．第12题图13. 如图，小明用电压表测水果电池电压，由图可知：该水果电池的负极是_______片. 用水果电池给电路供电时，将_______能转化为电能．14. 如图所示电路，闭合开关S1、S2，小灯泡L1和L2正常发光，电流表和电压表均有示数．下列关于电路的分析不正确．．．的是（）A. 灯L1与灯L2并联B. 电压表测量灯L1两端的电压C. 只断开开关S1，灯L2正常发光D. 电流表测量电路总电流专题2欧姆定律1. 图示为电阻R1和R2的I－U图像，由图可知()第1题图A. R1的阻值为5 ΩB. R1的阻值小于R2的阻值C. 将R1、R2串联接入电路，通电后R1两端的电压大于R2两端的电压D. 将R1、R2并联接入电路，通电后通过R1的电流大于通过R2的电流2. 如图所示，电源电压恒定，灯丝电阻不变，闭合开关S，当滑片P向右滑动时，下列说法错误．．的是________(选填序号).第2题图A. 电流表的示数变大B. 电压的示数变大C. 电压表的示数与电流表的示数之比变小D. 电压表的示数与电流表的示数之比变大E. 电压表的示数与电流表的示数乘积变大F. 当滑片滑到最右端时，电压表的示数接近电源电压3. 如图甲，电源电压保持不变，闭合开关S，变阻器滑片从a端滑到b端的过程中，电流表示数I与电压表示数U的关系图像如图乙所示．以下分析错误．．的是()甲乙第3题图A. 电源电压是3 VB. R1的电阻值是10 ΩC. R2的最大电阻值是20 ΩD. 当滑片P移到中点时，电阻R1工作10 s消耗4 J的电能4. 一只灯泡的额定电压是6 V，额定电流是0.4 A，若将该灯泡接在10 V的电源上，为使其正常发光，应______联一个________Ω的定值电阻．5. 如图所示电路，电阻R1为3 Ω，R2为1 Ω.当开关S闭合后，通过电阻R1、R2的电流之比为________，电压表、的示数之比为________．第5题图6. 如图所示，电源电压为12 V保持不变，R1＝10 Ω.只闭合开关S时，电流表的示数为0.3 A，则R1两端的电压U1＝________V，R2＝________Ω；当断开开关S，闭合S1、S2时，则电流表的示数为________A．第6题图7. 课外探究实践作业中小明同学想利用气敏电阻自制一个烟雾浓度检测仪，通过翻阅资料了解到N型气敏元件阻值随气体浓度的增大而减小．如图是小明设计的电路图，其中R为N型气敏元件，R0为定值电阻．闭合开关S，当气体浓度越高时，会出现（）A. 电流表示数增大，电压表示数增大B. 电流表示数增大，电压表示数变小C. 电流表示数变小，电压表示数增大D. 电流表、电压表示数均不变专题3电能电功电功率焦耳定律基础题一、选择题1. 下列家用电器中利用电热工作的是()A. 电风扇B. 洗衣机C. 电饭锅D. 吸油烟机2. 下列家用电器的有关数据，最符合实际的是()A. 电视遥控器的工作电流为1 AB. 洗衣机的工作电压为220 VC. 电冰箱的工作电压为380 VD. 空调的待机功率为0.01 W3. 额定电压相同的电热水壶、电烤箱和电饭锅正常工作过程中消耗的电能W和通电时间t的关系如图所示．关于这三个用电器，下列判断正确的是()第3题图A. 正常工作时，电热水壶比电烤箱产生的热量少B. 正常工作时，电热水壶比电饭锅的功率大C. 正常工作时，通过电饭锅的电流最大D. 在一个月内，电热水壶消耗的电能一定最多4. 如图所示，电路中电源电压保持不变，闭合开关S后，滑动变阻器滑片P向左移动时，下列说法正确的是()第4题图A. 电流表示数变小B. 电压表示数变大C. 小灯泡变得更亮D. 电路的总功率变大5. 如图是额定电压均为220 V的灯泡L1和L2的U－I图像．下列分析不正确．．．的是()第5题图A. 当L1两端的电压为100 V时，其实际功率为20 WB. 当通过L2的电流为0.45 A时，其1 min消耗的电能为4 320 JC. 将L1、L2串联，若L1两端的电压为40 V，则L2的功率为8 WD. 将L1、L2并联，若通过L2的电流为0.5 A，则L1的功率为66 W二、填空题6. 某教室共有20盏“220 V40 W”的普通照明灯泡，一盏灯泡的电阻为________Ω；如果改用20盏“220 V13 W”的LED灯，不仅亮度相当，而且可以省电，若该教室平均每天用电5 h，则一天可节约________度电．7. 某同学家中有一台电热饮水机，铭牌上部分信息如图所示，饮水机加热电阻不受温度影响．关闭家中其他用电器，只让该饮水机单独工作，电能表转盘转了50转用时60 s，电能表参数如图所示，则该饮水机在这段时间内消耗的电能为________J，此时家中的实际电压为________V．第7题图8. 如图所示，甲、乙两个透明容器中密封着等量的空气，通电一段时间后________(选填“甲”或“乙”)容器连接的U形管液面高度差较大，实验表明：电流通过导体产生的热量跟________(选填“电流”或“电阻”)的大小有关；当电流为0.2 A时，通电10 s甲容器中的电阻产生的热量是________J.第8题图9. 如图所示，R1＝10 Ω，R2＝5 Ω，闭合开关，电压表的示数为3 V，R1的电功率P1＝________W，通电10 s后，R2消耗的电能W2＝________J.第9题图10. 如图所示是一个家用电热水器的内部简化电路图，旋转开关可以接通对应的电路，实现高、中和低温三挡位切换．R1、R2为电热丝，高温挡功率为3 kW，R2的阻值为48.4 Ω，R1的阻值为________Ω；电热水器在中温挡工作1 min消耗的电能为________J.第10题图三、计算题11. 如图所示电路，电源电压保持不变，灯泡L标有“6 V 6 W”．闭合开关S，灯泡正常发光，定值电阻R两端的电压是12 V．求：第11题图(1)灯丝的电阻R L；(2)电路中的电流I；(3)电路消耗的总功率P.(4)通电1 min电路消耗的电能．12. (2022海南)如图甲电路中，电源电压保持不变．闭合开关后，调节电阻箱的阻值，记录多组数据，得到电流随电阻箱阻值变化的图像如图乙所示，电源电压为________V；当电流I＝0.5 A时，通电10 s电阻箱消耗的电能为________J.第12题图13.如图所示：电能表示数为________kW·h.某兴趣小组利用该电能表和秒表检测一只标识为“220 V10 W”节能灯的实际功率．关闭其他用电器，将该节能灯接入家庭电路，分别设计出两种测量方案：方案一：测量出1 min时间内电能表转盘转过的圈数n；方案二：测量出电能表转盘转过1圈所用时间t；比较两种方案，最可行的是______ ．14.如图所示，电源电压6 V不变，电阻R1＝10 Ω，R2＝20 Ω，当开关S接2时，电压表示数为____V；当开关S接1时，通过R1的电流10 s内所做的功为________J.专题4家用电器相关计算(含铭牌、多挡位电路)练习一基础题1. (2021齐齐哈尔)父亲节到了，小明妈妈为爷爷买了一个电热足浴盆，内部由加热系统和按摩系统两部分组成．加热系统的加热电阻额定电压为220 V，额定功率为605 W．求：第1题图(1)该电热足浴盆加热系统是利用电流的________工作的．(2)小明帮爷爷泡脚前，向足浴盆中加入6 kg初温为20 ℃的水，加热系统的加热电阻正常工作15 min将水加热到40 ℃，则此加热过程中水吸收的热量是多少？[水的比热容c水＝4.2×103 J/(kg·℃)](3)加热系统的加热电阻正常工作15 min消耗的电能是多少？(4)当小明家的实际电压是200 V时，加热电阻工作的实际电功率是多少？(忽略温度对电阻的影响)2. 一题多设问(2022安徽改编)图甲为某电火锅的铭牌，其内部简化电路如图乙所示，R1、R2为阻值一定的电热丝，且R1<R2.通过控制开关S1、S2的断开或闭合状态，可以让电火锅在不同挡位工作．甲乙第2题图(1)电火锅在低温挡工作时，开关S1、S2分别处于什么状态？(2)若家庭电路的电压是220 V，某插座的额定电流是5 A，用该插座仅给电火锅供电，从安全用电和加热快这两个角度综合考虑，应选择哪个挡位？说明理由．(3)电热丝R1、R2的阻值．拓展设问(4)电火锅正常工作时，用高温挡给质量为2 kg、水温为40 ℃的水加热，经过一段时间水温升高到90 ℃，已知该电火锅高温挡的热效率为80%.则加热时间是多少秒？[水的比热容为4.2×103 J/(kg·℃)]3. 如图甲是小明家某型号电热加湿器的原理图．R1、R2都是发热电阻，S为旋转型开关，1、2、3、4为触点，通过旋转开关S可实现“关”“低挡”“高挡”之间的切换，某次使用加湿器在额定电压下工作，加湿器注水仓中加注冷水的质量为2 kg，其工作30 min过程中的加热功率与时间图像如图乙所示．求：甲乙第3题图(1)该电热加湿器处于“高挡”时，旋转开关S与哪些触点相连；(2)已知“高挡”加热产生热量的84%被水吸收，则“高挡”加热过程中可以使注水仓中冷水的温度升高多少℃？[c水＝4.2×103 J/(kg·℃)](3)电阻R2的阻值；(4)用电高峰期，小明断开家中其他所有用电器，只接通加湿器在“低挡”加热，发现家中标有3 000re v s/(kW·h)的电能表转盘在400 s内转过27转，则此时“低挡”的实际功率是多少？练习二拔高题1. [新考法](2022河池)如图所示为某智能烘干机的简化电路原理图，其工作电路由电压为220 V的电源、阻值为55 Ω的电热丝R、红灯L和蜂鸣器组成；控制电路由电源U、电磁铁(线圈电阻忽略不计)、开关S、热敏电阻R1和滑动变阻器R2组成；R1的阻值随温度变化的关系如下表所示．当控制电路电流I≥0.05 A时，衔铁被吸合，电热丝R停止工作，同时红灯亮，蜂鸣器响发出报警信号，表明烘干机内温度过高．第1题图(1)电热丝R工作时的电流为多少？(2)电热丝R通电10 s产生的热量为多少？(3)已知控制电路的电源电压U＝6 V，当调节滑动变阻器R2＝70 Ω时，烘干机内温度至少多高会发出报警信号．2. [模型建构](2022山西)善于动手动脑的小明研究了汽车座椅加热原理后，计划自制具有加热和保温两挡功能且方便携带的加热坐垫送给爷爷．他在网上购买了电压为5 V的电源，两个阻值为2.5 Ω的加热电阻片，若干导线和开关．(1)请你帮助小明设计电路，并画在虚线框内；(2)求自制加热坐垫的加热和保温功率．易错强化(2018西宁) 小明家买了一台电烤箱，有低、中、高三个挡位的发热功率，如图是其内部简化电路图，开关S1可分别与接触点a、b接触．(已知：R1＝48.4 Ω，R2＝96.8 Ω，且电源电压保持不变)(1)当开关S1置于b端、S2断开时，此电路的连接方式是______联．(2)当开关S1置于b端、S2闭合时，此电路消耗的电功率是__________W.(3)电烤箱在高挡位正常工作100 s消耗的电能是____________ J．专题5横向实验对比复习——探究电流与电压、电阻的关系1. 一题多设问(2021陕西改编)在探究通过导体的电流与导体两端电压的关系时，小明设计了如图甲所示电路．电源电压为3 V且保持不变，R为定值电阻．第1题图(1)连接电路时，闭合开关前滑动变阻器的滑片P应处于________处．(2)正确连接电路后，闭合开关S，发现电压表示数接近3 V，电流表指针几乎不偏转，移动滑片P的过程中，两电表示数均无变化．已知导线、仪表均完好，且接触良好，则故障原因是________________.(3)排除故障后，闭合开关S，小明改变电阻R两端的电压，进行了多次实验，实验数据记录如下表：①请根据表中数据，在图乙中用描点法画出通过导体的电流I与导体两端电压U的关系图像；②分析数据可得：当导体电阻一定时，____________________________.(4)在此实验中改变电阻R两端的电压是通过改变__________________来实现的．拓展设问(5)分析数据可知，本实验所用滑动变阻器的最大阻值应该不小于________Ω.2. (2022重庆B卷改编)小亮和同学们分组探究“电流与电压、电阻的关系”，提供的实验器材有：稳压电源(电压恒为4.5 V)、开关、电流表2只、电压表2只、规格为“20 Ω 2 A”的滑动变阻器、电阻箱(阻值可调节)、导线若干．(1)小亮他们用图甲的器材先探究“电流与电压的关系”，请你用笔画线代替导线，帮助小亮将图甲中的电路连接完整(要求：滑片P向左端移动时，电路中的电流变大，且导线不能交叉).甲乙第2题图(2)在连接电路的过程中，开关应处于________状态．连接好电路后，小亮他们进行实验，电压表示数为2.4 V时，电流表指针如图乙所示，其示数为____________A.则实验中电阻箱接入电路的阻值为________Ω.(3)小亮他们继续用该电路探究“电流与电阻的关系”．他们多次改变电阻箱接入电路的电阻值，移动滑动变阻器的滑片P，保持电压表示数为2.5 V，记录下每次电流表的示数．为完成该实验，电阻箱接入电路的阻值不能超过________Ω.专题6横向实验对比复习——用电流表和电压表测量电阻、电功率1. (2022烟台)在“测量电阻的阻值”实验中：甲乙第1题图(1)请用笔画线代替导线，将图甲所示实验电路补充完整，要求滑动变阻器的滑片P向右移动时，电流表示数变大．(2)连接完电路后，闭合开关S，发现电流表、电压表有示数均很小，但无论怎样移动滑片P都不能改变两只电表的示数．出现这个问题的原因是____________.(3)解决问题后，闭合开关S，移动滑动变阻器的滑片P，进行多次测量并记录数据．当电压表示数为2 V时，电流表示数如图乙所示为________A，则电阻R的阻值为________Ω.第1题图丙(4)把图甲的电阻R换成小灯泡L，重复上述实验，测量小灯泡的电阻．图丙是根据两次实验数据绘制的I －U图像，其中表示小灯泡电阻的图像是________(选填“a”或“b”)，判断的依据是__________________. 2. (2022牡丹江)小冰在测量小灯泡电阻的实验中，用标有“20 Ω 2 A”的滑动变阻器、电压表、电流表、开关、导线、3节干电池和额定电压为2.5 V的小灯泡，进行实验.(1)根据电路图甲，请用笔画线代替导线，将图乙中的实物电路补充完整．甲乙第2题图(2)小冰连接好最后一根导线，小灯泡立即发光，请你指出实验中操作的不当之处_________________．(3)排除电路故障后，闭合开关，移动滑片，先后测量得到2组数据如下表所示．小冰要继续测量小灯泡正常发光时的电阻，接下来的操作是__________________．第2题图丙当电压表示数为2.5 V时，记录电流表示数如图丙所示，为______A，此时小灯泡的电阻值为______Ω(保留1位小数).(4)根据测得的数据，小冰发现小灯泡在不同电压下的电阻值不相等，其原因是_____________________. 3. 一题多设问(2022河南改编)在测量额定电压为2.5 V小灯泡的电功率实验中，电源是三节新干电池．(1)请用笔画线代替导线，将图甲的电路连接完整．(2)闭合开关前，滑动变阻器的滑片应置于________(选填“左”或“右”)端．(3)闭合开关，移动滑片，当电压表的示数为________V时，小灯泡正常发光，读出电流表示数，可测得额定功率．甲乙第3题图(4)继续移动滑片，电压表示数如图乙所示，为________V，此时电流表示数为0.24 A，小灯泡的实际功率为________W.为了研究小灯泡发光情况与电功率的关系，除了表中记录的电表示数和电功率，还需要增加记录的内容是________.拓展设问(5)分析实验数据可以发现，小灯泡两端的电压越高，它的实际功率________.第3题图丙(6)完成上述实验后，某小组设计了如图丙所示的电路，用原来的电源和电压表测量原小灯泡的额定功率．方案如下：①把定值电阻R0接入电路，调节滑动变阻器使小灯泡正常发光；②保持滑片位置不变，将电压表改接在R0两端，读出电压表示数；③算出小灯泡的额定功率．现有阻值为5 Ω、10 Ω、20 Ω的定值电阻，为了能测出小灯泡的额定功率，结合题中的数据分析，定值电阻R0应选________Ω的．4. (2022甘肃黑白卷改编)如图所示，小明在做“测量小灯泡电功率”的实验．器材有：四节新干电池、小灯泡(额定电压为2.5 V，灯丝的电阻约为10 Ω)、电流表、电压表、开关、规格分别为R1“10 Ω 2 A”和R2“30 Ω 1 A”的滑动变阻器各一个、导线等．甲乙丙丁第4题图(1)连接电路时，小明应选用滑动变阻器________(选填“R1”或“R2”).(2)如图甲所示的电路未连接完整，请你用笔画线代替导线将电路连接完整．(3)连接好电路，将滑动变阻器滑片移到适当位置后闭合开关，发现小灯泡不亮，电压表无示数，电流表有示数，则故障原因可能是__________.(4)排除故障后，闭合开关，移动滑片P到某位置时，电压表的示数如图乙所示，若想测量小灯泡的额定功率，应将滑片P向______(选填“A”或“B”)端移动；小明根据实验数据画出了小灯泡的U－I图像如图丙所示，则小灯泡的额定功率为____________W.(5)小明去掉电压表，添加了一个电流表和阻值为R0的定值电阻也测出了小灯泡的额定功率(小灯泡的额定电压为U额).他设计的电路如图丁所示，实验步骤如下：A. 闭合开关S，移动滑片，使电流表的示数为________；B. 读出电流表的示数为I；C. 小灯泡额定功率的表达式为P额＝________(用已知量和测量量表示).。

中考物理总复习《电路故障分析》专项提升练习题（附答案)学校:___________班级：___________姓名：___________考号：___________ 1．（2023•牡丹江）如图所示，闭合开关，说法正确的是（）A．两只小灯泡并联B．电压表测量L1两端的电压C．若L1不发光，一定是L1断路D．若L2不发光，电压表一定无示数2．（2023•烟台）在电学实验中，遇到电路故障时常用电压表来检测。

如图所示，电源电压恒为4.5V，闭合开关后两灯均不亮，用电压表先后测得ad、ac和ab 两端的电压均为4.5V，则故障可能是（）A．灯L1断路B．灯L2断路C．灯L1短路D．灯L2短路3．（2023•镇江）如图所示，在探究串联电路电压特点的实验中，闭合开关，发现两只小灯泡都不发光，两只电压表示数均为3V，则可能发生的故障是（）A．L2短路B．L1断路C．L2断路D．S 断路4．（2022•鄂州）小丞晚上在家做作业时，突然台灯不亮了，家里其它用电器也停止了工作，他立即找来测电笔检测电路，发现插座左、右两孔都能使氖管发光。

则他家里的电路可能出现的故障是（）A．进户火线断路B．进户零线断路C．短路D．没交电费，所以停电了5．（2023•福建）如图所示，闭合开关S，滑动变阻器滑片P移动过程中，灯突然熄灭，电压表和电流表均无示数。

若电路中仅有一处故障，则故障不可能是（）A．电流表接线松开B．小灯泡L断路C．滑动变阻器R断路D．开关S接触不良6．（2023•雁塔区校级模拟）下列对家庭电路的有关说法正确的是（）A．安装了如图甲所示的电能表的家庭电路中同时使用的用电器总功率不能超过2200WB．如图乙，将校验灯L与熔断的熔丝并联，若闭合开关S1，校验灯L不亮，则一定是L1短路C．用如图丙所示的方法使用测电笔，一定会发生触电事故D．如图丁，若空气开关跳闸，则应该先检查电路，排除故障后再合上总开关7．（2022•临沂）如图所示电路，闭合开关S1、S2，小灯泡L1和L2均正常发光，两电表都有示数。

中考物理总复习《电学计算题》专题训练(带有答案)学校:___________班级：___________姓名：___________考号：___________典例精讲例 如图甲所示电路，小灯泡L 上标有“2.5 V 1.25 W”字样，滑动变阻器R 2上标有“10 Ω 1 A”字样.闭合开关S 、S 1，移动滑动变阻器滑片使小灯泡正常发光，此时电压表示数为2 V ，求：(1)小灯泡L 正常发光时的电阻；(2)若电流表选用0～0.6 A 量程，电压表选用0～3 V 量程，在确保电路各元件安全的情况下，求电路消耗的最大电功率(假定灯丝电阻保持不变)；(3)若更换电源，只闭合开关S 、S 2，移动滑片到某一个位置，电流表和电压表指针位置如图乙所示(可能与之前相比更换了量程但在后续操作中量程不变)，当向某个方向移动变阻器的滑片到某位置时，其中一个表指针达到满偏，另一个表指针在刻度盘23处.求定值电阻R 1的可能值.实战演练1.(2022河北18题)如图所示，电源电压为18 V，R0为定值电阻，R为滑动变阻器，电流表量程为“0～0.6 A”，电压表量程为“0～15 V”.闭合开关S，移动滑片，当滑片移至滑动变阻器中点时，电流表的示数为0.36 A，电压表的示数为3.6 V.(1)求R0的阻值；(2)求滑动变阻器的最大阻值；(3)在保证电路安全的情况下，电路消耗的最大功率为P1；将电压表改接在R两端，电路消耗的最小功率为P2.求P1∶P2.2.(2022河北预测卷)如图所示，电源电压为12 V且保持不变，小灯泡L标有“6 V 3 W”字样，滑动变阻器的规格为“20 Ω 1 A”，电压表的量程为0～15 V，电流表的量程为0～0.6 A.求：(1)小灯泡正常发光时的电阻；(2)为了保证电路安全，滑动变阻器接入电路的阻值范围；(3)调节滑片，当小灯泡正常发光时，保持滑片的位置不变，用定值电阻R0替换小灯泡L，替换前后，电路的总功率变化了1.2 W.求R0可能的电阻值.参考答案典例精讲例 解：(1)根据电功率的变形式P ＝U 2R 可知，小灯泡L 正常发光时的电阻R 灯＝U 灯2P 灯＝（2.5V ）21.25W ＝5 Ω (2)闭合开关S 、S 1，小灯泡L 和滑动变阻器R 2串联，电压表测量滑动变阻器R 2两端的电压.移动滑片使小灯泡正常发光，此时小灯泡两端的电压为2.5 V ，滑动变阻器R 2两端的电压为2 V ，故电源电压U 电＝U 灯＋U 滑＝2.5 V ＋2 V ＝4.5 V由I ＝U R 可知，小灯泡正常发光时的电流I 灯＝U 灯R 灯＝2.5V 5Ω ＝0.5 A 为了保证电路各元件安全，通过电路的最大电流为0.5 A ，则电路消耗的最大电功率P max ＝U 电I max ＝U 电I 灯＝4.5 V×0.5 A ＝2.25 W(3)只闭合开关S 、S 2，电阻R 1和滑动变阻器R 2串联.因滑动变阻器允许通过的最大电流为1 A ，所以由图乙可知，电流表选择的量程为0～0.6 A ，此时电路中的电流为0.5 A.若电压表的量程为0～15 V ，则其示数为12 V ，滑动变阻器的阻值为R 滑＝U 1I´ ＝12V 0.5A＝24 Ω>10 Ω，滑动变阻器R 2上标有“10 Ω 1 A”，故不符合题意；若电压表的量程为0～3 V ，则其示数为2.4 V ，滑动变阻器接入电路的阻值为R 滑′＝U 2I´ ＝2.4V 0.5A＝4.8 Ω<10 Ω，符合题意；若电流表达到满偏0.6 A ，则电流表示数增大了ΔI ＝0.6 A －0.5 A ＝0.1 A电压表则减小了ΔU ＝2.4 V －23×3 V ＝0.4 V 因串联电路总电压等于各分压之和，所以R 1两端电压变化量和电压表示数变化量相等，则由I ＝U R可知，定值电阻R 1＝ΔU ΔI ＝0.4V 0.1A＝4 Ω 若电压表示数达到满偏3 V ，则电压表的示数增大了ΔU ′＝3 V －2.4 V ＝0.6 V根据串联电路电压规律可知，R 1两端电压变化量也为0.6 V ，电流表示数减小了ΔI ′＝0.5 A －23×0.6 A ＝0.1 A 由I ＝U R 可知，定值电阻R 1＝ΔU ′ΔI ′ ＝0.6V 0.1A＝6 Ω 所以，定值电阻R 1的阻值可能为4 Ω或6 Ω.实战演练1.解：(1)由题图可知，定值电阻R 0与滑动变阻器串联，电流表测电路中的电流，电压表测定值电阻两端的电压根据题意及欧姆定律得，定值电阻R 0的阻值R 0＝U 0I ＝3.6 V 0.36 A＝10 Ω (2)根据题意，当滑动变阻器滑片移至中点时滑动变阻器两端的电压U 滑＝U －U 0＝18 V －3.6 V ＝14.4 V通过滑动变阻器的电流即电路中的电流I ＝0.36 A所以滑动变阻器一半的阻值R 滑2＝U 滑I ＝14.4 V 0.36 A＝40 Ω 则滑动变阻器的最大阻值R 滑＝2×40 Ω＝80 Ω(3)当电流表示数最大为0.6 A 时定值电阻R 0两端的电压U 0′＝I max R 0＝0.6 A×10 Ω＝6 V ＜15 V电压表可以正常工作所以电路消耗的最大功率P 1＝UI max ＝18 V×0.6 A ＝10.8 W当电压表改接在R 两端，R 两端的电压最大为15 V 时，R 接入电路的电阻最大，此时电路中的功率最小R 0两端的电压U 0″＝U －U 滑′＝18 V －15 V ＝3 V此时电路中的电流I min ＝U 0″R 0＝3 V 10 Ω＝0.3 A R 接入电路的电阻R 滑′＝U 滑′I min ＝15 V 0.3 A＝50 Ω<R 滑 所以电路中的最小功率P 2＝UI min ＝18 V×0.3 A ＝5.4 WP 1∶P 2＝10.8 W ∶5.4 W ＝2∶12.解：(1)小灯泡正常发光时的电阻R L ＝U 额2P 额＝（6 V ）23 W ＝12 Ω (2)电流表的量程为0～0.6 A ，小灯泡规格为“6 V 3 W”，所以，电路中的最大电流：I 大＝I L ＝P 额U 额 ＝3 W 6 V ＝0.5 A此时电路中的总电阻：R 总＝U I 大 ＝12 V 0.5 A＝24 Ω 滑动变阻器接入电路中的最小阻值R 小＝R 总－R L ＝24 Ω－12 Ω＝12 Ω电压表的量程为0～15 V ，电源电压为12 V ，所以滑动变阻器接入电路的阻值可以达到最大值，即为20 Ω故滑动变阻器R 接入电路的阻值范围为12～20 Ω(3)用定值电阻R 0替换小灯泡L ，替换之前，小灯泡正常发光通过电路的电流：I ＝0.5 A由串联电路中各部分两端电压之和等于总电压可得：U 滑＝U －U 额＝12 V －6 V ＝6 V所以R 滑＝R L ＝12 Ω由题知，用电阻R 0替换L ，R 滑保持不变，总功率的变化量为1.2 W则由P ＝UI 可得串联电路电流的变化量：ΔI ＝ΔP U ＝1.2 W 12 V＝0.1 A 若电流减小0.1 A ，则此时通过电路的电流：I 0＝I －ΔI ＝0.5 A －0.1 A ＝0.4 A则电路中的总电阻为：R 总′＝U I 0 ＝12 V 0.4 A＝30 ΩR0＝R总′－R滑＝30 Ω－12 Ω＝18 Ω若电流增大0.1 A，则此时通过电路的电流：I0′＝I＋ΔI＝0.5 A＋0.1 A＝0.6 A 则电路中的总电阻为：R总″＝UI0′＝12 V0.6 A＝20 ΩR0′＝R总″－R滑＝20 Ω－12 Ω＝8 Ω综上所述：电阻R0可能的电阻值为18 Ω或8 Ω.。

综合检测题（一）一、选择题：（每小题3分，共21分）1．（2018安徽）如图所示，8个相同的玻璃瓶中灌入不同高度的水，仔细调节水的高度，敲击它们，就可以发出“1.2.3.4.5.6.7..”的声音来；而用嘴吹每个瓶子的上端，可以发出哨声。

则下列说法正确的是（）A.敲击瓶子时，声音只是由瓶本身的振动产生的B.敲击瓶子时，声音只是由瓶中水柱的振动产生的C.用嘴吹气时，哨声是由瓶中空气柱振动产生的D.用嘴吹气时，哨声是由瓶中水柱的振动产生的2．(教材图片改编题)如图记录了甲、乙两车同时在同一平直公路上行驶时，在相同的时间内通过的路程。

以下分析正确的是( )A．甲、乙两车都做匀速直线运动B．在每段相同的时间内，甲车的平均速度都比乙车的大C．在20～30 s的时间内，甲车的平均速度比乙车的大D．在0～40 s的时间内，甲、乙两车的平均速度大小相等3.（2018山东德州）如图所示的光现象中，与杯弓蛇影成像原理相同的是（）A． B． C． D．树荫下的光斑海市蜃楼路口反光镜雨后彩虹4.（2018天津）如图所示电路，电源电压保持不变，闭合开关S，当滑动变阻器的滑片P向右滑动时，下列说法正确的是（）A．两个电流表的示数都变大B．两个电流表的示数都变小C．电流表A1示数不变，电流表A2示数变大D．电流表A1示数不变，电流表A2示数变小5. （2018广东省广州）如图6所示，OQ是水平地面，物体在水平拉力作用下，从O匀速直线运动到Q，OP端拉力F1为300N，F1做的功为W1，功率为P1，PQ段拉力F2为200N，F2做的功为W2，功率为P2，则（）A .W1>W2 B. W1<W2 C. P1>P2 D P1<P26. （2018湖北咸宁）如图所示，用滑轮组在4s内将重为160N的物体匀速提升2m，若动滑轮重20N，不计滑轮与轴之间的摩擦及绳重。

则在此过程中，下列说法正确的是（）A．绳子自由端向上移动了4m B．拉力F的功率为90WC．拉力F为90N D．滑轮组的机械效率为80%7.（2018广西玉林）保护环境，人人有责。

中考物理总复习《电学计算题》专项提升练习题（含答案) 学校:___________班级：___________姓名：___________考号：___________1．如图是某款电热水壶内部工作原理的简化电路图，该电热水壶具有“加热”和“保温”两个挡位。

R1、R2均为阻值一定的电热丝，其中电热丝R2的阻值为960Ω，“加热”挡的额定功率为1210W。

求：（1）电热丝R1的阻值；（2）当该电热水壶处于“保温”挡正常工作5min所消耗的电能；（3）在1个标准大气压下，该电热水壶处于“加热”挡正常工作9min可将1.8kg水从25℃加热到沸腾，则在此过程中，该电热水壶的工作效率为多少？[忽略水汽化对其质量的影响，水的比热容()3c=⨯⋅︒4.210J/kg C，计算结果精确到0.1%]水2．如图甲为某电热毯简化电路原理图，其额定电压为220V，R1为发热电阻丝，R2位于电热毯的外部。

该电热毯通过智能系统能够实现加热、保温挡自动切换。

图乙为电热毯在正常工作20min内电流随时间变化的图像。

求：（1）加热挡的功率是多少?（2）电阻R2的阻值是多少?（3）电热毯保温挡正常工作10min，电热毯吸收的热量是多少?（不计热量损失）3．如图所示，甲是某型号电水壶内部电路原理图（具有加热和保温功能），乙则是其正常工作时电功率与时间的关系图像，丙是家用电能表的铭牌参数。

（1）电水壶加热水后，求正常保温10min消耗的电能；（2）正常加热时，求电水壶的发热电阻的阻值大小；（3）某次用电高峰时，实际电压只有198V，此时使用电水壶加热5min电能表转多少转？4．如图，电源电压恒定U＝9V，R1、R2是定值电阻，R1＝10Ω，滑动变阻器R3标有“20Ω，0.5A”字样，闭合开关S1、S2、S3，电流表的示数为1.5A。

求：（1）只闭合开关S1，电流表的示数；（2）开关S1、S2、S3都闭合时，R2在10s内产生的热量；（3）只闭合开关S3，移动变阻器滑片时，R1的电功率变化范围。
