制冷管道分类
制冷管道分类如下：
一、压缩机管路。

压缩机管路通常由吸气管路、压缩管路和排气管路组成。

吸气管路主要是将冷媒从蒸发器吸入压缩机中，压缩管路是将冷媒压缩升温，排气管路是将高温高压的冷媒送入冷凝器进行冷却释放热量。

二、冷凝器管路。

冷凝器管路包括进出口管路和换热管路两部分。

进出口管路主要是将高温高压的冷媒引入冷凝器，冷凝器内部的换热管路将冷媒放出热量并冷却，再排出低温低压的液态冷媒。

三、膨胀阀管路。

膨胀阀管路主要由进口管路、扩散器和出口管路组成。

膨胀阀通常采用机械式膨胀阀或电子膨胀阀控制制冷剂的流量，进入蒸发器进行制冷。

进口管路将低温低压的液态冷媒引入膨胀阀，扩散器将冷媒膨胀降温，并将雾态冷媒送至出口管路。

四、蒸发器管路。

蒸发器管路通常包括进出口管路和换热管路。

进口管路将雾态制冷剂引入蒸发器，由换热管路将热量吸收并蒸发为气态冷媒。

出口管路将气态冷媒送回压缩机循环制冷。

空压机管路安装要求
空压机管路安装是非常重要的，它直接影响到空压机的运行效率和安全性。

首先，管路安装应该符合相关的安全标准和规定。

在安装过程中，需要考虑以下几个方面的要求：
1. 材料选择，空压机管路通常使用镀锌钢管或者不锈钢管道，这些材料具有耐腐蚀和耐压的特性，能够确保管路的稳定性和安全性。

2. 设计布局，管路的设计布局应该合理，避免出现过长或者过短的弯曲，以及过多的分支，这样可以减小气流阻力，提高空压机的工作效率。

3. 固定支架，在安装管路时，需要使用合适的固定支架来固定管道，确保管路稳固可靠，避免振动或者外力对管路造成影响。

4. 排水和排气，在管路中应设置合适的排水装置，及时排除管路中的水汽，避免对空压机和气动设备造成腐蚀。

同时，还需要设置排气装置，确保管路内部的气体能够顺利排出。

5. 安全阀和压力表，在管路中应设置安全阀和压力表，用于监测和调节管路压力，确保管路运行安全可靠。

总的来说，空压机管路安装要求包括材料选择、设计布局、固定支架、排水排气和安全阀压力表等方面，这些要求都是为了确保管路的安全稳定运行，提高空压机的工作效率。

希望以上回答能够满足你的需求。

665室外空气热敏电阻故障（HRV）。

检测方法：根据热敏电阻检测的温度进行故障检测。

估计原因：热敏电阻连接故障；热敏电阻故障；控制P板故障。

维修步骤：1、检查连接器的连接是否正常。

2、从主控制器PC板上拆下热敏电阻并用检测仪器测量其阻值，确认阻值是否正常。

3、如热敏电阻正常，则检查适用的PC板。

6A6A（HRV故障）风门系统故障。

检测方法：根据挡板马达的限位开关ON（或OFF）的时间检测故障。

估计原因：挡板马达或限位开关故障；电缆断线；连接器连接故障；控制P板故障。

维修步骤：1、检查风门马达装置的继电器连接是否正常。

2、检查风门马达装置PC板组件上的连接器是否正常。

3、检查风门马达装置运转是否正常。

AA1室内机印刷电路板故障。

检测方法：检查来自E2PROM的数据。

估计原因：其他外在原因（噪声等）、室内机P板故障。

维修步骤：1、关闭电源，然后再次开启。

2、更换室内机PC板。

A3 排水水位系统故障A3排水水位系统故障。

检测方法：通过浮球开关OFF检测。

估计原因：电源电压非220V、浮球开关或短路连接器故障、排水泵故障、排水管堵塞或向上倾斜等、室内机P板故障、连接器连接故障。

维修步骤：1、是否有220~240V电源？2、浮子开关是否连接至室内机PC板的X8A？3、如没有连接浮子开关，有无短路插接件？4、如有浮子开关，是否有连接排水泵？5、排水泵是否工作正常？排水泵端子是否有电压输入？A4冷水机组故障。

防冻结保护功能异常。

维修步骤：1、检查水量是否不足？2、水温设定是否较低？3、检查水温热敏电阻。

A5防冻结控制或制热峰值切断控制A5防冻结控制或制热峰值切断控制。

检测方法：制冷运转期间，防冻结控制（运转停止）将根据室内机热交换器热敏电阻检测到的温度动作；制热运转间，将室内机热交换器热敏电阻检测到的温度用于高压控制（运转停止、室外机风扇停止运转等）。

估计原因：室内机的空气滤网堵塞；室内机热交换器上集尘；空气短路；室内机热交换器热敏电阻不良；室内机印刷电路板不良A6A6风扇电动机故障。

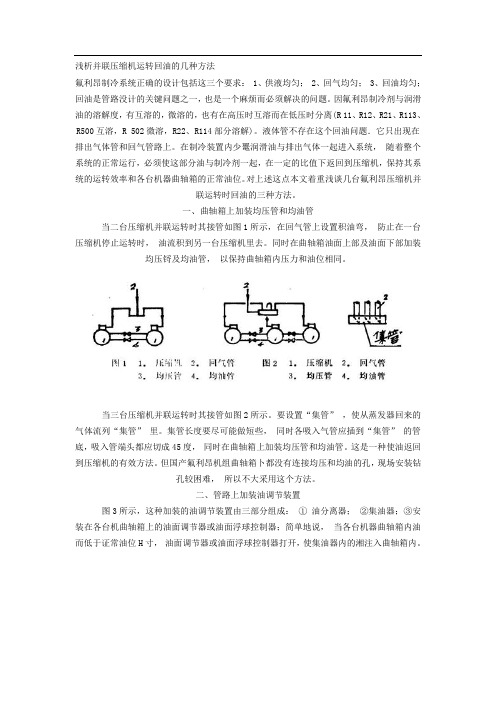

浅析并联压缩机运转回油的几种方法氟利昂制冷系统正确的设计包括这三个要求： 1、供液均匀； 2、回气均匀； 3、回油均匀；回油是管路没计的关键问题之一，也是一个麻烦而必须解决的问题。

因氟利昂制冷剂与润滑油的溶解度，有互溶的，微溶的，也有在高压时互溶而在低压时分离(R 11、R12、R21、R113、R500互溶，R 502微溶，R22、R114部分溶解)。

液体管不存在这个回油问题．它只出现在排出气体管和回气管路上。

在制冷装置内少鼍润滑油与排出气体一起进入系统，随着整个系统的正常运行，必须使这部分油与制冷剂一起，在一定的比值下返回到压缩机，保持其系统的运转效率和各台机器曲轴箱的正常油位。

对上述这点本文着重浅谈几台氟利昂压缩机并联运转时回油的三种方法。

一、曲轴箱上加装均压管和均油管当二台压缩机并联运转时其接管如图1所示，在回气管上设置积油弯，防止在一台压缩机停止运转时，油流积到另一台压缩机里去。

同时在曲轴箱油面上部及油面下部加装均压锊及均油管，以保持曲轴箱内压力和油位相同。

当三台压缩机并联运转时其接管如图2所示。

要设置“集管” ，使从蒸发器回来的气体流列“集管” 里。

集管长度要尽可能做短些，同时各吸入气管应插到“集管” 的管底，吸入管端头都应切成45度，同时在曲轴箱上加装均压管和均油管。

这是一种使油返回到压缩机的有效方法。

但国产氟利昂机组曲轴箱卜都没有连接均压和均油的孔，现场安装钻孔较困难，所以不大采用这个方法。

二、管路上加装油调节装置图3所示，这种加装的油调节装置由三部分组成：① 油分离器；②集油器；③安装在各台机曲轴箱上的油面调节器或油面浮球控制器；简单地说，当各台机器曲轴箱内油而低于证常油位H寸，油面调节器或油面浮球控制器打开，使集油器内的湘注入曲轴箱内。

这种做法使各台机器可安装在高低不同的水平面上，并可使用不同型号的机型，能保持各自曲轴箱内的油位。

这种加装的油凋节装置即使机器在不利工况下运行，也能防止曲轴箱内缺油。

压缩机涡旋盘介绍
压缩机涡旋盘是一种关键零件，广泛应用于汽车空调压缩机和谷轮涡旋压缩机等设备中。

涡旋盘的主要作用是实现气体的压缩和排放，其结构和工作原理对于压缩机的性能和效率至关重要。

涡旋盘的设计独特，具有渐开线型螺旋线结构，由两个涡旋盘组成，一个固定涡旋盘和一个旋转涡旋盘。

在压缩过程中，两个涡旋盘之间的空间逐渐减小，使气体被压缩并形成高压气体。

涡旋盘之间的接触非常紧密，经过精密打磨，以确保良好的密封性能。

涡旋盘材料通常采用高性能铝合金，如ZL111铝合金，这种材料具有较高的抗拉强度和良好的力学性能。

采用挤压铸造工艺制备涡旋盘，可以获得轮廓清晰、表面光洁、尺寸精确、组织致密、晶粒细小、力学性能优良的产品。

涡旋盘在压缩机中的工作过程如下：
1. 吸气：旋转涡旋盘在外侧部分吸入气体，将其引导至内侧部分。

2. 压缩：旋转涡旋盘在内侧部分与固定涡旋盘相互啮合，使气体受到渐开线螺旋槽的压缩。

3. 排气：当气体被压缩至高压状态时，通过位于涡旋盘的通道排出。

这种工作原理使得谷轮涡旋压缩机具有高效、平滑、连续的压缩过程，广泛应用于制冷、空调和工业压缩领域。

压缩机气体管道的振动原因及消振方法作者：黄沧沧来源：《城市建设理论研究》2013年第13期【摘要】气体管道是压缩机装置中最主要的系统之一，气体管道发生振动，将影响压缩机的正常工作，严重时造成气体管道发生爆炸等严重事故。

因此，分析压缩机的振动原因及研究消振方法尤为重要。

本文将围绕压缩机气体管道的振动原因及消振方法进行讨论。

【关键字】压缩机气体管道振动原因消振方法中图分类号： TB652 文献标识码： A 文章编号：一、基本概念气流脉动：气体管道内的气体通常被称为气柱。

因为气体可以压缩、膨胀，故气柱本身是具有连续质量的弹性振动系统。

这个系统受到激发后，就会产生振动响应。

往复压缩机工作时向管道内间歇地吸气和排气，激发管内气柱，并使气柱振动，表现为管道内气体的压力和速度呈周期性的变化，这种现象称为气流脉动。

气流脉动产生的激振力就是导致管道振动的干扰力，也就是管道产生的振源。

管道的机械振动：脉动气体遇到弯头、孔板、变径管、阀门等元件后将产生周期性变化的激振力，该力导致管道的机械振动。

气柱的固有频率：当管道的长度、管径、容器的位置、气体的性质及气体的压力、温度已知时，就确定了管道系统内气体本身所具有的自由振动频率。

气柱的固有频率有多个，从一阶到多阶。

激发频率：指单位时间内外部干扰的次数。

压缩机每秒钟向管道吸气或排气的次数，就是管道内气柱的激发频率。

例如，某往复压缩机转数为297r/min，汽缸双作用，激发频率则为9.9Hz。

二、压缩机气体管道振动的原因分析1、压缩机机械振动对气体管道的影响压缩机主机振动通常是由于活塞组存在往复惯性力及力矩的不平衡、旋转惯性力及力矩不平衡、连杆摆动惯性力的存在、倾覆力矩的存在以及机器重心的周期性的移动和切向力的不均匀等各种复杂合力的作用，使压缩机在工作时产生机械振动，是引起管道振动的主要原因。

管道振动的另一个原因是管路结构振动系统内管路、管路附件、容器、支架等构成的结构系统在受到激发后就会作出机械振动响应。

怎样消除压缩机的振动呢？这其实也是一个系统工程，减少压缩机振动需要一个连动减振。

以多联机空调压缩机减振为例。

振幅与配管可靠性：重点关注压缩机排气、回气口及其第一个弯位、四通阀连接口处的振动。

尽量减少弯位，尤其是排气口和回气口，建议回气管、排气管只设一个长U弯位，以减少冷媒冲击振动。

配管走向尽量沿压缩机切线方向，靠近压缩机中心。

主要为了减少压缩机振动对配管的影响。

考虑到冷媒冲击、弯曲残余应力和焊接应力的影响，排气口或者回气口直线段距离建议选50－80mm。

变频机频率点的设置应当避开压缩机运行频率、电源频率和配管固有频率，建议配管设计完成后先做振动测试再设定频率点。

重量大的零部件，如四通阀组件，如果自由度较大，建议同刚度较大的配管或者结构件弹性固定，避免运输过程中晃动幅度较大而断管。

减噪设计的重点：1、优化风机风道；2、选择合适的隔音吸声材料；3、尽可能弹性连接，避免配管钣金振动。

1、导风圈增加导弧，如果以建议在出风口增加导弧；导风圈增加导弧不仅可以降低涡流噪声，而且可以明显提高风量。

2、如果空间允许，尽量选择大直径、多叶片风轮，以降低旋转噪声；3、导风圈尺寸应小于冷凝器，减少回风阻力；4、如果转速较高，建议选用螺旋形倾斜格栅或者环形格栅，对风量和噪声均有好处。

5、网罩格栅间距尽量加大，一方面可以降低噪声，另一方面可以提高风量；6、满足性能的同时，尽量选择目数较少的回风滤网；7、风轮与出风格栅之间的要有足够的间隙，建议选择15－40mm；8、格栅直径会平稳噪声，但也会激发涡流噪声，一般而言直径越大，噪声趋向低频。

由于空调风机转速不大，考虑到风量的影响，建议选用小直径格栅。

9、如果转速较大，可以在风管机回风箱粘贴PU、隔音棉或者离心玻璃棉来吸声；10、电机、抽水泵与底板弹性连接，同时提高底板相应部位的刚度，避免振动传递，引发噪声；11、蒸发器与出风口保持足够的间隙，建议将蒸发器设计成倾斜式。

12、配管要弹性连接，避免将振动传递给钣金件;建议配管卡板要翻边3mm以上。
