一级消防工程师考点火灾自动报警系统布线设计要求火灾自动报警系统的布线设计要求1．布线设计的一般规定1)火灾自动报警系统的传输线路和50V以下供电的控制线路，应采用电压等级不低于交流300／500V的铜芯绝缘导线或铜芯电缆。

采用交流220／380V的供电和控制线路，应采用电压等级不低于交流450／750V的铜芯绝缘导线或铜芯电缆。

2)火灾自动报警系统传输线路的线芯截面选择，除应满足自动报警装置技术条件的要求外，还应满足机械强度的要求。

铜芯绝缘导线和铜芯电缆线芯的最小截面面积，不应小于下表的规定。

3)火灾自动报警系统的供电线路和传输线路设置在室外时，应埋地敷设。

4)火灾自动报警系统的供电线路和传输线路设置在地(水)下隧道或湿度大于90％的场所时，线路及接线处应做防水处理。

5)采用无线通信方式的系统设计，应符合下列规定：①无线通信模块的设置间距不应大于额定通信距离的75％。

②无线通信模块应设置在明显部位，且应有明显标识。

2．室内布线设计1)火灾自动报警系统的传输线路应采用金属管、可挠(金属)电气导管、BI级以上的钢性塑料管或封闭式线槽保护。

2)火灾自动报警系统的供电线路、消防联动控制线路应采用耐火铜芯电线电缆，报警总线、消防应急广播和消防专用电话等传输线路应采用阻燃或阻燃耐火电线电缆。

3)线路暗敷设时，宜采用金属管、可挠(金属)电气导管或BI级以上的刚性塑料管保护，并应敷设在不燃烧体的结构层内，且保护层厚度不宜小于30mm；线路明敷设时，应采用金属管、可挠(金属)电气导管或金属封闭线槽保护。

矿物绝缘类不燃性电缆可明敷。

4)火灾自动报警系统用的电缆竖井，宜与电力、照明用的低压配电线路电缆竖井分别设置。

如受条件限制必须合用时，应将火灾自动报警系统用的电缆和电力、照明用的低压配电线路电缆分别布置在竖井的两侧。

5)不同电压等级的线缆不应穿入同一根保护管内，当合用同一线槽时，线槽内应有隔板分隔。

6)采用穿管水平敷设时，除报警总线外，不同防火分区的线路不应穿入同一根管内。

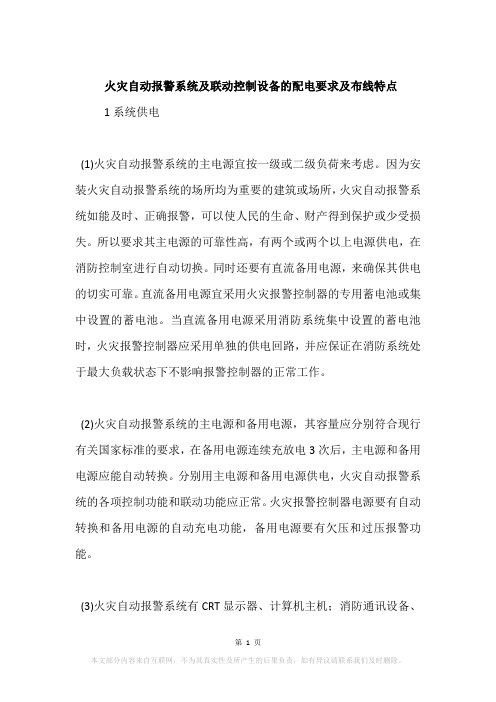

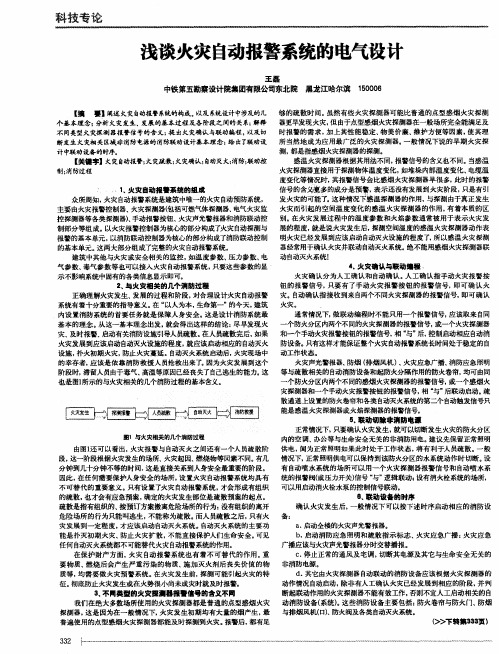

火灾自动报警系统及联动控制设备的配电要求及布线特点1系统供电(1)火灾自动报警系统的主电源宜按一级或二级负荷来考虑。

因为安装火灾自动报警系统的场所均为重要的建筑或场所，火灾自动报警系统如能及时、正确报警，可以使人民的生命、财产得到保护或少受损失。

所以要求其主电源的可靠性高，有两个或两个以上电源供电，在消防控制室进行自动切换。

同时还要有直流备用电源，来确保其供电的切实可靠。

直流备用电源宜采用火灾报警控制器的专用蓄电池或集中设置的蓄电池。

当直流备用电源采用消防系统集中设置的蓄电池时，火灾报警控制器应采用单独的供电回路，并应保证在消防系统处于最大负载状态下不影响报警控制器的正常工作。

(2)火灾自动报警系统的主电源和备用电源，其容量应分别符合现行有关国家标准的要求，在备用电源连续充放电3次后，主电源和备用电源应能自动转换。

分别用主电源和备用电源供电，火灾自动报警系统的各项控制功能和联动功能应正常。

火灾报警控制器电源要有自动转换和备用电源的自动充电功能，备用电源要有欠压和过压报警功能。

(3)火灾自动报警系统有CRT显示器、计算机主机；消防通讯设备、应急广播等装置时其主电源宜采用UPS电源，这一要求是为了防止突然断电造成以上装置不能正常工作。

(4)灾自动报警系统主电源的保护开关不应采用漏电保护开关。

其原因是，漏电与保证装置供电可靠性来比较，后者为第一位。

控制器的主电源引入线，应直接与消防电源连接，严禁使用电源插头。

主电源应有明显标志。

(5)消防用电设备应采用单独的供电回路，并当发生火灾切断生产、生活用电时，应仍能保证消防用电，其配电设备应有明显标志。

其配电线路和控制回路宜按防火分区划分。

(6)高层建筑的消防控制室、消防水泵、消防电梯、防烟排烟风机等的供电，应在最末一级配电箱处设置自动切换装置。

(7)一类高层建筑自备发电设备，应设有自动启动装置，并能在30s 内供电。

二类高层建筑自备发电设备，当采用自动启动有困难时，可采用手动启动装置。
