火灾自动报警系统设计说明

H3600火灾报警系统设计手册information guide2021目 录系统简介 (3)火灾报警控制及控制设备 (5)H3600 型火灾报警控制器 (6)LX-800 楼层显示器 (7)N-NCS Workstation 消防控制室图形显示装置 (7)火灾报警控制器布线方式 (8)外部设备 (9)HD100SD智能光电感烟探测器 (10)HD100HD智能感温探测器 (11)CP100 编码器 (12)HD100CP智能编址手动报警按钮 (13)HD100HYD智能编址消火栓按钮 (14)HD100C智能输出模块 (15)HD100CM 智能输入输出模块 (16)HD100M智能输入模块 (17)HD100INT中继模块 (18)HD100ISO总线型短路隔离器 (19)HD100AV 声光报警器 (20)配套设备 (21)JTY-GD-2151EIS点型光电感烟火灾探测器（防爆型） (22)JTWB-BCD-5151EIS型感温（防爆型） (23)J-SAB-M-M500KEIS手动报警按钮（防爆型） (24)JTY-H-BEAM1224S反射式光束感烟探测器 (25)JTYJ-GD-HS90/BW独立式感烟火灾探测器 (26)JTQJ-BF-HS81/BW独立式可燃气体探测器 (27)公共广播与消防应急广播系统 (28)消防电话系统 (36)H3600火灾报警控制系统是世界五百强企业Honeywell公司旗下NOTIFIER品牌针对中国市场推出的新一代智能火灾报警系统。

H3600火灾报警控制器每台最多可接16个回路控制单元，每个回路单元可挂接200只可编制设备。

同时，控制器还可接最多64台火灾显示盘。

H3600火灾报警控制器通过CAN总线与其他 H3600控制器连接组成对等网络，最多可接64台控制器。

同时，可参与消防联动控制、消防广播输出、气体灭火等，可接消防控制室图形显示装置，组成综合性的消防报警控制系统。

火灾自动报警设计总说明一.工程概况:本项目位于核心地段,东临商业用地;南侧临路,对面为新建的中低档次的多层集资房和农民自建房; 西侧紧邻新区主干道 ,道路西侧为项目; 北侧路,对面是最大市民休闲广场广场。

区域规划为未来市行政中心,市政府、市政广场、体育馆、图书馆、博物馆、银行等公共配套齐全。

其中用地面积约为:万平方米,总建筑面积万平方米。

为大型城市综合体,含商业、餐饮、电影院、酒店、公寓等功能,建筑高度小于100米。

地下一层为车库、变配电室、冷冻机房、发电机房、电话网络机房,等部分设备房,地下二层为地下车库、联通与移动通信机房、水泵房间等设备房;消防控制室设在一层;商业安保监控机房设置在商业的地下一层;酒店安保监控机房设置在酒店一层;同时在酒店四层分别设置电话、电脑机房专为酒店服务。

二.设计依据:1.甲方提供的设计任务书、扩初有关批复文件及有关市政条件。

2.国家现行的有关规程、规范:《工程建设标准强制性条文(房屋建筑部分)》(2002年版)GB50116-98 《火灾自动报警系统设计规范》GB50045-95 《高层民用建筑设计防火规范》(2005版)GB50016-2006 《建筑设计防火规范》GB50067-97 《汽车库、修车库、停车场设计防火规范》1GB50084-2001 《自动喷水灭火系统设计规范》第11章GB50096-99 《住宅设计规范》(2003年版)GB50368-2005 《住宅建筑规范》(2005年版)JGJ 16-2008 《民用建筑设计规范》3.建筑、结构、暖通、给排水等专业提供的设计资料。

三.设计范围及内容:1.火灾自动报警系统。

2.联动控制系统。

3.消防广播系统。

4.消防电话系统。

5.火灾点亮及消防状态下非消防电源切除。

四.火灾自动报警系统设置:1.本工程火灾自动报警为一级保护对象,采用控制中心报警系统。

2.设置范围:根据火灾自动报警系统设计规范,在地下停车库、商铺、公寓电梯前室、酒店电梯前室、客房、办公室。

消防自动报警及联动控制系统设计说明消防自动报警及联动控制系统设计说明一．本工程为一类防火建筑。

火灾自动报警系统的保护等级按一级设置。

二．系统组成：火灾自动报警系统；消防联动控制系统；火灾应急广播系统；消防直通对讲电话系统；电梯监视控制系统；应急照明控制系统。

三．消防及弱电控制中心：1.本工程消防及弱电控制中心设在首层，并设有直接通往室外的出口。

2．消防及弱电控制中心的报警控制设备由火灾报警控制主机，联动控制台，CRT显示器，打印机，应急广播设备，消防直通对讲电话设备，电梯监控盘和电源设备等组成。

3. 消防及弱电控制中心可接收感烟，感温等探测器的火灾报警信号及水流指示器，检修阀，压力报警阀，手动报警按钮，消火栓按钮的动作信号。

4．消防及弱电控制中心可显示消防水池.消防水箱水位，显示消防水泵的电源及运行状况。

5．消防及弱电控制中心可联动控制所有与消防有关的设备。

四．火灾自动报警系统：1．本工程采用集中报警控制系统。

消防自动报警系统按2总线环路设计，任一点断线不应影响系统报警。

2．探测器：疏散通道上的防火卷帘门2侧设置感温探测器，高大空间设置双波段和光截面报警模块，其他场所设置感烟探测器。

3．探测器与灯具的水平净距应大于0.2米；与送风口边的水平净距应大于1.5米；与多孔送风顶棚孔口或条形送风口的水平净距应大于0.5米；与嵌入式扬声器的净距应大于0.1米；与自动喷水头的净距应大于0.3米；与墙或其他遮挡物的距离应大于0.5米。

探测器的具体定位，以建筑吊顶综合图为准4．在本楼适当位置设手动报警按钮及消防对讲电话插孔。

手动报警按钮及对讲电话插孔底距地1.4米。

5．在消火栓箱内设消火栓报警按钮。

接线盒设在消火栓的开门侧，底距地1.8米。

6．在各层楼梯间及疏散楼梯前室走道侧，设置火灾声光报警显示装置。

安装高度为门框上0.2米。

五．消防联动控制：火灾报警后，消防及弱电控制中心应根据火灾情况控制相关层的正压送风阀及排烟阀，电动防火阀，并启动相应加压送风机，排烟风机，排烟阀280°C熔断关闭，防火阀70°C熔断关闭。

目录1 引言12 工程概况23火灾自动报警系统设计23.1火灾自动报警系统保护对象分级23.2火灾自动报警系统形式确实定23.3探测区域和报警区域划分33.4确定火灾探测器的种类、设置部位和数量4火灾探测器种类的选择4火灾探测器的设置43.5手动火灾报警按钮的设置63.6火灾报警控制器和监控系统的选择和系统布线以及工程应用73.7消防联动控制设计73.8火灾应急播送或火灾警报装置设置84设计体会9参考资料9火灾自动报警系统设计说明书1 引言火灾自动报警系统对于任何一个人口密集的建筑来说都是极其重要的，火灾自动报警系统,作为火灾的先期预报、保障人身和财产平安,起到了不可替代的作用。

火灾自动报警系统是人们为了早期发现火灾，并及时采取有效措施，控制和扑灭火灾，而设置在建筑物中或其他场所的一种自动消防设施，火灾自动报警能够在建筑物发生火灾的情况下帮助相关人员尽快实施灭火行动，同时也有利于人民逃生，是人类同火灾作斗争的有力工具。

2 工程概况*综合大楼共31层，建筑物总建筑面积 F=51941m2;地上31层，地下1层。

建筑高度为99.40m，地下一层分两局部，其中一局部为人防工程。

建筑功能如下：地下一层平时使用局部：配电间，生活及消防水池泵房和通风机房。

地下一层人防工程局部：游泳池，健身房，餐厅，伙房和通风机房。

地上1~31层：办公，会议室及活动室等。

建筑层高如下：地下一层：6.00m 地上一层：4.50m 地上二层：4.00m 地上3~5层：3.6m 地上6，13，31层：3.4m 地上7~12层：3.15m 地上14~30层：3.00m3火灾自动报警系统设计3.1火灾自动报警系统保护对象分级该综合楼为高度99.40m的高层民用建筑，依据"高层民用建筑设计防火规GB 50045"和"火灾自动报警系统设计规GB 50116-2013"规定，该建筑为一类高层建筑，保护等级为一级。

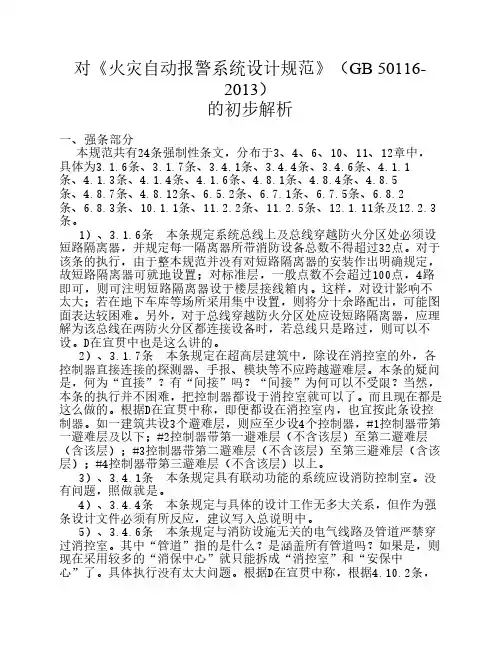

对《火灾自动报警系统设计规范》（GB 50116-2013）的初步解析一、强条部分本规范共有24条强制性条文，分布于3、4、6、10、11、12章中，具体为3.1.6条、3.1.7条、3.4.1条、3.4.4条、3.4.6条、4.1.1条、4.1.3条、4.1.4条、4.1.6条、4.8.1条、4.8.4条、4.8.5条、4.8.7条、4.8.12条、6.5.2条、6.7.1条、6.7.5条、6.8.2条、6.8.3条、10.1.1条、11.2.2条、11.2.5条、12.1.11条及12.2.3条。

1）、3.1.6条 本条规定系统总线上及总线穿越防火分区处必须设短路隔离器，并规定每一隔离器所带消防设备总数不得超过32点。

对于该条的执行，由于整本规范并没有对短路隔离器的安装作出明确规定，故短路隔离器可就地设置；对标准层，一般点数不会超过100点，4路即可，则可注明短路隔离器设于楼层接线箱内。

这样，对设计影响不太大；若在地下车库等场所采用集中设置，则将分十余路配出，可能图面表达较困难。

另外，对于总线穿越防火分区处应设短路隔离器，应理解为该总线在两防火分区都连接设备时，若总线只是路过，则可以不设。

D在宣贯中也是这么讲的。

2）、3.1.7条 本条规定在超高层建筑中，除设在消控室的外，各控制器直接连接的探测器、手报、模块等不应跨越避难层。

本条的疑问是，何为“直接”？有“间接”吗？“间接”为何可以不受限？当然，本条的执行并不困难，把控制器都设于消控室就可以了。

而且现在都是这么做的。

根据D在宣贯中称，即便都设在消控室内，也宜按此条设控制器。

如一建筑共设3个避难层，则应至少设4个控制器，#1控制器带第一避难层及以下；#2控制器带第一避难层（不含该层）至第二避难层（含该层）；#3控制器带第二避难层（不含该层）至第三避难层（含该层）；#4控制器带第三避难层（不含该层）以上。

3）、3.4.1条 本条规定具有联动功能的系统应设消防控制室。

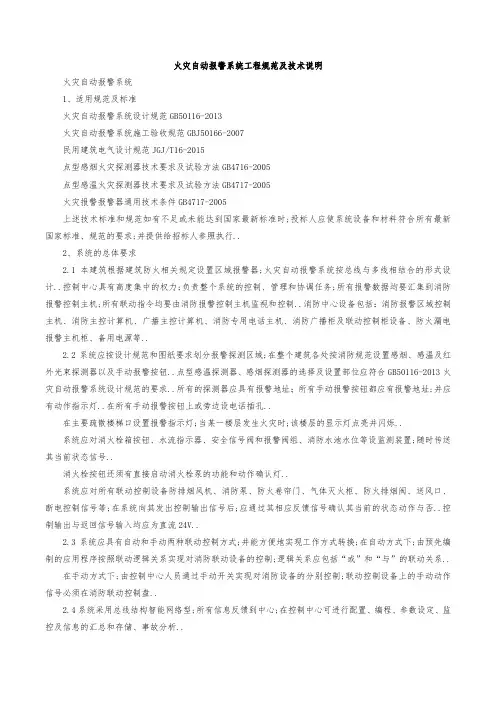

火灾自动报警系统工程规范及技术说明火灾自动报警系统1、适用规范及标准火灾自动报警系统设计规范GB50116-2013火灾自动报警系统施工验收规范GBJ50166-2007民用建筑电气设计规范JGJ/T16-2015点型感烟火灾探测器技术要求及试验方法GB4716-2005点型感温火灾探测器技术要求及试验方法GB4717-2005火灾报警报警器通用技术条件GB4717-2005上述技术标准和规范如有不足或未能达到国家最新标准时;投标人应使系统设备和材料符合所有最新国家标准、规范的要求;并提供给招标人参照执行..2、系统的总体要求2.1本建筑根据建筑防火相关规定设置区域报警器;火灾自动报警系统按总线与多线相结合的形式设计..控制中心具有高度集中的权力;负责整个系统的控制、管理和协调任务;所有报警数据均要汇集到消防报警控制主机;所有联动指令均要由消防报警控制主机监视和控制..消防中心设备包括：消防报警区域控制主机、消防主控计算机、广播主控计算机、消防专用电话主机、消防广播柜及联动控制柜设备、防火漏电报警主机柜、备用电源等..2.2系统应按设计规范和图纸要求划分报警探测区域;在整个建筑各处按消防规范设置感烟、感温及红外光束探测器以及手动报警按钮..点型感温探测器、感烟探测器的选择及设置部位应符合GB50116-2013火灾自动报警系统设计规范的要求..所有的探测器应具有报警地址；所有手动报警按钮都应有报警地址;并应有动作指示灯..在所有手动报警按钮上或旁边设电话插孔..在主要疏散楼梯口设置报警指示灯;当某一楼层发生火灾时;该楼层的显示灯点亮并闪烁..系统应对消火栓箱按钮、水流指示器、安全信号阀和报警阀组、消防水池水位等设监测装置;随时传送其当前状态信号..消火栓按钮还须有直接启动消火栓泵的功能和动作确认灯..系统应对所有联动控制设备防排烟风机、消防泵、防火卷帘门、气体灭火柜、防火排烟阀、送风口、断电控制信号等;在系统向其发出控制输出信号后;应通过其相应反馈信号确认其当前的状态动作与否..控制输出与返回信号输入均应为直流24V..2.3系统应具有自动和手动两种联动控制方式;并能方便地实现工作方式转换;在自动方式下;由预先编制的应用程序按照联动逻辑关系实现对消防联动设备的控制;逻辑关系应包括“或”和“与”的联动关系..在手动方式下;由控制中心人员通过手动开关实现对消防设备的分别控制;联动控制设备上的手动动作信号必须在消防联动控制盘..2.4系统采用总线结构智能网络型;所有信息反馈到中心;在控制中心可进行配置、编程、参数设定、监控及信息的汇总和存储、事故分析..2.5系统必须具有报警响应周期短、误报率低、维修简便、自动化程度高、故障自动检测的特点..每个回路地址均可接探测器和控制模块;在地址分配上应不受限制..系统主机的容量须根据图纸要求确定;但必须保证每个回路留有10％以上的地址冗余..2.6在电气设计方面;应保证电子元器件的长期稳定正常工作;能清除内部、外部各种干扰信号带来的不良影响;有足够的过载保护能力;有一定承受外供电源的瞬间干扰和防雷击的能力..2.7要作到防火、阻燃和防止由于设备内部原因造成的不安全因素;具有防雷措施和良好的接地..3、系统的组成本工程设火灾自动报警及联动控制系统;对建筑物的火灾信号及消防设备进行监视和控制;系统包括：火灾自动报警系统、火灾联动控制系统、火灾紧急广播、火灾专用固定电话及消防插孔对讲电话系统、消防电源监控系统、防火门监控系统及图纸所包含的其它消防控制系统..4、系统与设备的技术要求4.1现场条件：投标人提供的所有设备应适应现场的环境和电源条件可参照下列要求：海拔高度： 1000米以下环境温度：-10℃- +50℃最大日温差： 35℃最大月平均相对湿度： 95％在25℃时三相五线制电压： 0.38/0.22KV频率： 50Hz±5％电压波动：±10%4.2消防自动报警系统置储存系统;系统之软件、数据、编程输入方式;可通过面板上键盘装置进行;当软件输入后;如主电源及备用电池均断电时;所有资料都不应丢失..另外;当软件功能需局部修改时;可允许利用面板上的键盘或编程电脑就地进行修改;而不应影响整个系统的其他部分正常工作..联锁控制..供选定的输出功能能以选定输入所控制;在需要的地方以延迟时间来驱动;此功能须以软件来控制..LCD显示屏显示报警区域显示报警探测器详细位置及编号显示探测器之工作情况：正常、故障及报警当故障时能显示故障的类型显示联动设备开关情况手触式按钮及键盘报警确认系统复位系统测试灯号测试蜂鸣器复位输入系统参数及联动程序闭锁及恢复部分设备系统资料查询系统电源报警信号系统故障置中文打印机：报警控制器应内置中文打印机;能即时打印出控制屏所发生的事件.. 详细打印出事件发生的地点、情况、时间及日期..联动控制盘有如下自动控制及接收讯号功能;并应留有10％扩充余量消防泵控制及返回信号喷淋泵控制及返回信号消防水池、水箱水位信号排烟风机控制及返回信号排烟阀控制及返回信号防火阀返回信号电梯回归控制及返回信号湿式报警阀压力开关动作返回信号水流指示器前闸阀关闭信号气体灭火装置的动作和返回信号设计图纸及国家相关规范要求的其他联动功能上述所有返回信号在联动柜上有LED显示;消防泵、喷淋泵、排烟风机要求联动柜上有手动控制按钮..灵敏度检测达到一级标准;带高亮度红色发光二级管;通过智能模块可连入主机报警系统;二总线制;与智能探测器能混合连接在智能回路上..感烟探测器应为光电型..感温探测器为定温型..使用电压： DC16～32V动作确认灯：红色LED × 1 点灯4.2.4手动报警器具有独立地址码；按压报警后;发光二极管会亮起；带有测试锁匙；表面红色;阻燃材料..动作确认灯：红色LED × 1 点灯地址使用：在一回路地址内可任意设定;不应有任何限制4.2.5输入/输出模块：具有独立地址码；具有控制和监测功能；能对模块的工作状况作周期性自检..使用电压： DC16～32V传送表示灯：红色LED动作应答灯：红色LED适用防排烟设备：DC24V 控制装臵地址使用：在一回路地址内可任意设定;不应有任何限制4.2.6充电机及后备电池：供消防系统内所有设备使用24VDC电源;平时将220VAC转换成24VDC;并对电池组浮充电;当220VAC故障时;由电池组向系统供电..电池组的容量可维持系统24小时之正常操作及1小时报警状态使用..电池组使用封闭式免维护电池..充电机面板上有电流表、电压表、快速充电开关、交流直流电源指示灯、故障指示灯等..充电机内须有进出线保护熔断器..4.2.7警铃所有警铃为直径150mm红色;工作电压为24VDC..4.2.8消防电话：4.2.8.1总机有用作选定各内部固定电话机及各层电话插孔地址的按钮..外接电源为220VAC 50HZ单相供电;有独立后备电源或与消防系统共用24VDC后备电源..4.2.8.2固定式消防电话分机消防分机听筒一经提起;主机即有声光讯号显示;在主机按下此内部电话之选择按钮;主分机即可通话；当主机需与分机联络时;按下主机上的分机选择按钮;分机有声讯号通知接听;消防电话为台式或持墙式..4.2.8.3消防电话插孔当手提式电话插入插孔;主机上即有声光讯号;在主机上按相应的选择按钮;即可通话..4.2.8.4 手提式电话：美观轻便;便于携带;并附有与电话插孔相配的插头..4.2.9声光报警器：颜色应为红色;频闪寿命大于100000次;频闪灯亮度大于75cd;音量输出大于90dB.4.2.10消火栓按钮：具有独立地址码；有直接启动消火栓泵的功能有消防泵启动回答指示灯有防水罩;有防水能力带有测试锁匙4.3消防系统联动及控制要求低压出线回路及各层非消防负荷主开关设分励脱扣器；当火灾报警时;消防控制室手动或自动关断新风机组、排风机、送风机等..火灾确认后;消防控制室根据火情切断相关区域的其它非消防电源..亮所有消火栓按钮指示灯.. 消火栓主备泵的工作、故障、电源、手自动倒换状态需反馈到消防控制室..全信号阀、检修阀和报警阀组进行监视;任何一个水流指示器和报警阀组动作后;在消防中心可显示该激活的指示器和报警阀组位臵..在自动方式下;报警阀动作后;由系统程序自动启动喷淋泵;并返回设备动作回读信号..在手动方式下;由消防中心人员手动启动喷淋泵.. 喷洒泵主备泵的工作、故障、电源、手自动倒换状态需反馈到消防控制室..将归首信号返回消防中心..电梯的火灾指令开关用钥匙开关;由消防控制室负责火灾时的电梯控制.. 所有电梯由设在消防中心的电梯监控盘监视运行状态..阀周围的温度超过280℃时;排烟防火阀熔丝熔断;自动关闭阀门;同时联动自动关闭相应的排烟风机;消防中心监视防火阀状态..低速或高速运行;作为通风使用；火灾时;高速运行;作为排烟风机使用..通风状态时就地手动启停或由DDC系统自动控制..火灾报警后;由消防控制室直接控制;手动或自动启动风机高速运行在排烟状态;接受其反馈信号并进行显示..就地或由DDC系统自动控制;作为送风使用；火灾时;由消防控制室直接控制;手动或自动启动风机在消防补风状态;接受其反馈信号并进行显示..联锁开启火灾层及上下相邻层的加压送风口;同时接受其反馈信号并进行显示..4.3.11设计图纸要求的其他联动功能..。

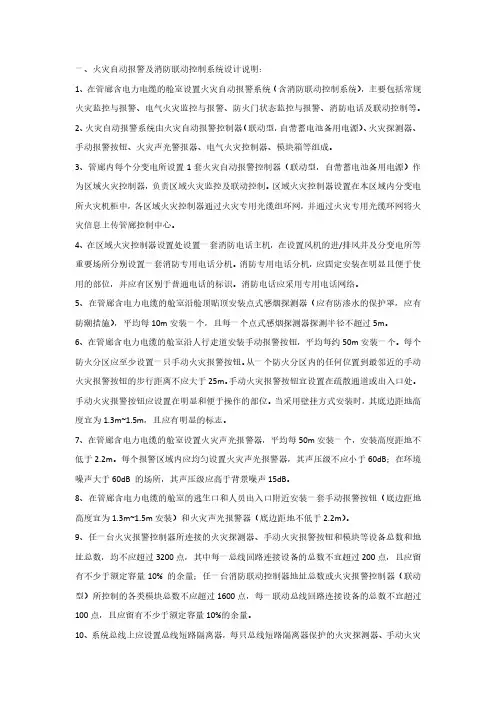

一、火灾自动报警及消防联动控制系统设计说明：1、在管廊含电力电缆的舱室设置火灾自动报警系统（含消防联动控制系统），主要包括常规火灾监控与报警、电气火灾监控与报警、防火门状态监控与报警、消防电话及联动控制等。

2、火灾自动报警系统由火灾自动报警控制器（联动型，自带蓄电池备用电源）、火灾探测器、手动报警按钮、火灾声光警报器、电气火灾控制器、模块箱等组成。

3、管廊内每个分变电所设置1套火灾自动报警控制器（联动型，自带蓄电池备用电源）作为区域火灾控制器，负责区域火灾监控及联动控制。

区域火灾控制器设置在本区域内分变电所火灾机柜中，各区域火灾控制器通过火灾专用光缆组环网，并通过火灾专用光缆环网将火灾信息上传管廊控制中心。

4、在区域火灾控制器设置处设置一套消防电话主机，在设置风机的进/排风井及分变电所等重要场所分别设置一套消防专用电话分机。

消防专用电话分机，应固定安装在明显且便于使用的部位，并应有区别于普通电话的标识。

消防电话应采用专用电话网络。

5、在管廊含电力电缆的舱室沿舱顶贴顶安装点式感烟探测器（应有防渗水的保护罩，应有防潮措施），平均每10m安装一个，且每一个点式感烟探测器探测半径不超过5m。

6、在管廊含电力电缆的舱室沿人行走道安装手动报警按钮，平均每约50m安装一个。

每个防火分区应至少设置一只手动火灾报警按钮。

从一个防火分区内的任何位置到最邻近的手动火灾报警按钮的步行距离不应大于25m。

手动火灾报警按钮宜设置在疏散通道或出入口处。

手动火灾报警按钮应设置在明显和便于操作的部位。

当采用壁挂方式安装时，其底边距地高度宜为1.3m~1.5m，且应有明显的标志。

7、在管廊含电力电缆的舱室设置火灾声光报警器，平均每50m安装一个，安装高度距地不低于2.2m。

每个报警区域内应均匀设置火灾声光报警器，其声压级不应小于60dB；在环境噪声大于60dB 的场所，其声压级应高于背景噪声15dB。

8、在管廊含电力电缆的舱室的逃生口和人员出入口附近安装一套手动报警按钮（底边距地高度宜为1.3m~1.5m安装）和火灾声光报警器（底边距地不低于2.2m）。

N-6000P火灾报警系统设计手册2022不论你的要求涉及工业、商业或者是公共安全应用，NOTIFIER总是有完善的资源支持你。

始于1949年，NOTIFIER一直专致于服务消防及生命安全领域，从研究开发新产品、创造更为高效的生产工艺、扩大全球工程系统分销网络、到保证卓越的质量水平，全球数千名专业职员在不同的岗位合力拓展此项事业。

始终在为客户提供最高水准的服务和有效的支持。

NOTIFIER拥有的全球资源，可以满足任何地方你所最为急迫的需求。

区域代表将保证这些需求总能寻求到准确、及时和先进的解决方案。

关于霍尼韦尔霍尼韦尔是一家《财富》全球 500强的高科技企业，始创于1885年，在华历史可以追溯到 1935 年，在上海开设了第一个经销机构。

目前，霍尼韦尔所有业务集团均已落户中国，上海是霍尼韦尔亚太区总部，霍尼韦尔在华员工人数约10,000 名，其中 20% 为研发人员共同打造万物互联、更智能、更安全和更可持续发展的世界。

霍尼韦尔消防业务霍尼韦尔消防业务是霍尼韦尔智能建筑科技集团（HBT）的重要组成部分，致力于为用户提供消防报警系统及子系统、特种火灾及气体探测、公共及消防广播、应急照明和疏散指示系统、智慧消防物联网平台软件等产品和解决方案。

霍尼韦尔消防业务旗下主要品牌涵盖：消防报警系统（NOTIFIER和ESSER）、音视频通讯系统（Honeywell和TK-AUDIO）、消防子系统（SYSTEM SENSOR）、极早期报警系统（VESDA和FMST）等。

今天，霍尼韦尔消防业务持续为用户提供高质量的产品和服务，在工业、商业和基建等多个领域享有广泛美誉，并保持着领先的市场份额。

霍尼韦尔通过不断研发创新，改进制造工艺，拓展销售服务网络，为数以千万用目 录第一章火灾报警系统简介 (1)系统概述 (2)系统主要功能及特点 (3)系统架构图 (4)第二章智能火灾报警控制器(联动型) (5)N-6000P火灾报警控制器（联动型） (6)LCM-2PG回路卡 (9)DXKZ-16多线控制输出卡 (10)ZXMB-24总线控制卡 (11)LCD-800火灾显示盘 (12)第三章智能回路设备 (13)FCI-SD800点型光电感烟火灾探测器 (14)FCI-TD800点型感温火灾探测器 (15)FCI-B800智能探测器底座 (16)CP900编码器 (16)B900BH-30蜂鸣器底座 (17)FCI-M800K智能手动报警按钮 (18)FCI-M800H智能消火栓按钮 (19)FCI-MM800 输入模块 (20)FCI-CM800输出模块 (21)FCI-CMM800输入/输出模块 (22)FCI-ZM800中继模块 (23)FCI-ISO800短路隔离器 (24)FCI-P800A智能声光警报器 (25)第四章配套设备 (26)800系列普通探测器 (27)JTY-GD-2151EIS点型光电感烟火灾探测器（防爆型） (28)JTWB-BCD-5151EIS点型感温火灾探测器（防爆型） (29)J-XAP-M-M500H/P非编址消火栓按钮 (30)SSL24-6警铃 (31)N-VFT离线编程软件 (32)JTY-GD-FCI-SD2000 点型光电感烟火灾探测器 (33)JTW-BD-FCI-TD2000 点型感温火灾探测器 (34)J-SAP-M-FCI-MCP2000 智能手动报警按钮 (35)CP900M 编码器 (35)JSKM-FCI-CM2000 输出模块 (36)JSM-FCI-MM2000 输入模块 (37)JSKM-FCI-CMM2000 输入/ 输出模块 (38)FCI-IM2000 短路隔离器 (39)JSM-FCI-ZM2000 中继模块 (40)第五章 N-6000P智能火灾报警网络系统 (41)概述 (42)N-NCS Workstation消防控制室图形显示装置 (43)NCM-GW-PC-30-W 独立式双绞线网卡 (43)NCM-GW-PC-30-F 独立式光纤网卡 (43)NX-NCA系列网络显示器 (44)NCM-F-6P高速光纤网卡 (45)NCM-W-6P双绞线网卡 (45)第六章辅助设备 (46)HAP-2000 500W 数字功率放大器 (47)HAP-2000 500W 数字功率放大器 (48)HCD-2000 主控制单元（内置功放） (49)N-WM06V 壁挂扬声器 (50)N-CL06PV 吸顶天花扬声器 (51)N-CL06EV 吸顶天花扬声器 (52)N-CL03PV 吸顶天花扬声器 (53)TCC-2 消防电话系统 (54)HTCC-1 总线型消防电话系统 (55)NTEL-1 总线型消防电话系统 (56)第七章附录 (57)火灾报警系统点型系统图 (58)系统配线要求 (59)系统概述N-6000P 火灾报警控制系统是霍尼韦尔公司旗下NOTIFIER品牌针对中国市场推出的新一代智能火灾报警系统。

1.1火灾自动报警及消防联动控制系统（FAS）1设计范围本工程范围包括x轨道交通x路停车场内各单体建筑的火灾自动报警及消防联动控制系统。

2设计原则（1）x轨道交通x路停车场火灾自动报警及消防联动控制系统设计按停车场同一时间内发生一次火灾考虑，并贯彻“预防为主，防消结合”的方针。

（2）本工程在x路停车场综合楼一层设置主消防控制室，在运用库一层设置分消防控制室。

（3）运用库分消防控制室与综合楼主控制室通过智能化光纤组成令牌环网。

（4）要求主消防控制室火灾自动报警主机自带TCP/IP协议，通过光纤上传火灾信息至智能化集中管理平台，然后上传至停车场综合监控系统ISCS。

（5）FAS监控范围包括x路停车场所有单体建筑。

（7）低压配电专业设置电气火灾监控系统。

FAS与该系统主机通过通信接口互联，接受该系统报警信号作为电气火灾探测和报警的辅助手段。

（8）对于平时用于送、排风机，由BAS系统进行监控。

（9）专对于在火灾时才启动的消防专用设备如：消防专用排烟风机、消防水泵等，FAS除了自动控制外还应在消防控制室考虑集中紧急手动控制方式。

（10）气体灭火系统对所保护的区域进行独立的报警和控制，其控制盘与停车场FAS系统间设可靠接口。

（11）本系统设计应本着组网灵活，技术先进，运营管理方便，节省投资的原则。

设计容量应满足停车场的监控要求，监控点预留10％到15％的余量。

（12）FAS产品必须经过国家消防电子产品质量监督检测中心检验合格。

3系统概述火灾自动报警及消防联动控制系统具有火灾探测和报警功能。

应做到不漏报、系统误报率低、信号传输准确可靠、灵活性和兼容性强、布线简单灵活、便于系统调试、管理和维护方便，以及系统联动控制方式多样。

4系统构成及网络（1）系统构成x路停车场设控制中心报警系统，主消防控制室设置在综合楼一层，在运用库设置分消防控制室。

在主消防控制室内均设置火灾自动报警控制器、消防联动控制器；主消防控制室与分消防控制室通过智能化光纤组成令牌环网。

《⽕灾⾃动报警系统设计规范》GB 50116 - 2013 （⼗⼀）《⽕灾⾃动报警系统设计规范》GB 50116 - 2013 （⼗⼀）12 典型场所的⽕灾⾃动报警系统12.1 道路隧道12.1.1城市道路隧道、特长双向公路隧道和道路中的⽔底隧道，应同时采⽤线型光纤感温⽕灾探测器和点型红外⽕焰探测器（或图像型⽕灾探测器)；其他公路隧道应采⽤线型光纤感温⽕灾探测器或点型红外⽕焰探测器。

条⽂说明】12.1.1 本条给出了不同类别道路隧道⽕灾探测器的选型原则。

本条中列出的城市道路隧【条⽂说明道、特长双向公路隧道和道路中的⽔底隧道等车流量都⽐较⼤，疏散与救援都⽐较困难，这些场所⼀旦发⽣⽕灾没有及时报警并采取措施，很容易造成⼤量车辆涌进隧道、⽆法疏散的局⾯。

因此，采⽤探测两种及以上⽕灾参数的探测器，有助于尽早发现⽕灾。

其他类型的道路隧道内由于车流量不⼤，只要在发⽣⽕灾时有相应措施警告其他车辆不再继续进⼊隧道，并能及时通知消防队即可，这样既能达到使⽤效果，也能节约资⾦。

根据实体试验结果和对隧道⽕灾成功探测的统计结果，线型光栅光纤感温⽕灾探测器在隧道中虽然报警时间不是最早，但没有漏报。

⾃从线型光栅光纤感温⽕灾探测器在隧道中安装使⽤后，有⼏条隧道发⽣了⽕灾，探测器都及时发出了报警信号。

选择点型⽕焰探测器时，考虑到探测器受污染后响应灵敏度的降低，在设计时，探测器的保护距离宜不⼤于探测器标称距离的 80% ，并应在设计⽂件中标注维护要求。

12.1.2 线型光纤感温⽕灾探测器应设置在车道顶部距顶棚 100mm～200mm ，线型光栅光纤感温⽕灾探测器的光栅间距不应⼤于 10m ；每根分布式线型光纤⽕灾探测器和线型光栅光纤感温⽕灾探测保护车道的数量不应超过 2 条，点型红外⽕焰探测器或图像型⽕灾探测器应设置在⾏车道侧⾯墙上距⾏车道地⾯⾼度2.7m～3.5m ，并应保证⽆探测盲区；在⾏车道两侧设置时，探测器应交错设置。

条⽂说明】12.1.2 本条规定的数据都是根据实体试验结果和实际安装并有效报警的使⽤结果得出的。

JB-QB-GST200型火灾报警控制器（联动型）1特点JB-QB-GST200型火灾报警控制器（联动型）采用壁挂式结构，其主要特点如下：（1）本控制器为小点数系列产品，有多种容量配置方式可供选择；（2）不论对联动类还是报警类总线设备，控制器都设有不掉电备份，保证系统调试完成时注册到的设备全部受到监控；（3）本控制器开机自检时，不仅自动检测本机设备（指示灯、功能键等），同时还逐条检测外部设备的注册信息及联动公式信息，如信息发生变化系统将做相应的处理；（4）本控制器最多可配置6路多线制控制卡，控制卡不需与GST-LD-8302C切换模块配接使用就可实现对输出线断路、短路检测功能，这些检测功能可最大限度的保障控制模块本身及其与重要设备之间连接的可靠性；（5）本控制器对具有特殊重要意义的气体喷洒设备提供了独立的控制密码和联动编程空间，并有相应的声光指示，使气体喷洒设备受到了更严格的监控；（6）本控制器可外接火灾报警显示盘及彩色CRT显示系统并标配手动盘及多线制控制卡等设备，满足各种系统配置要求；（7）本控制器具有强大的面板控制及操作功能，各种功能设置全面、简单、方便；（8）本控制器采用全模具化结构，外形美观。

2主要技术指标（1）液晶屏规格：240×160点，可同屏显示150个汉字信息（2）控制器容量：a.最大容量为242个地址编码点b.可外接64台火灾显示盘；联网时最多可接32台其它类型控制器c.30个直接手动操作总线制控制点d.配置6个多线制控制点（3）线制：a.控制器与探测器间采用无极性信号二总线连接b.多线制控制点与现场设备采用四线直接连接，其中两线用于控制启停设备，另两线用于接收现场设备的反馈信号，输出控制和反馈输入均具有检线功能c.控制器与各类编码模块采用四总线连接（无极性信号二总线、无极性DC24V电源线）d.控制器与火灾显示盘采用四总线连接（有极性通讯二总线、无极性DC24V电源线）e.与彩色CRT系统通过RS-232标准接口连接，最大连接线长度不宜超过15m（4）使用环境：温度：0℃～+40℃相对湿度≤95%，不结露（5）电源：主电为交流220V电压变化范围＋10%～－15%，内装DC12V10Ah密封铅电池作备电（6）功耗≤25W（7）外形尺寸：380mm×143mm×534mm3结构特征、安装与布线JB-QB-GST200火灾报警控制器（联动型）为壁挂式结构设计，可直接明装在墙壁上，外形尺寸示意图如图3-5：图3-5JB-QB-GST200火灾报警控制器（联动型）可采用柜式或琴台安装，空间尺寸为12U，外形尺寸示意图如图3-6（柜式）、图3-7（琴台）所示：海湾安全技术有限公司图3-6图3-7本控制器外部接线端子如图3-8：F-RELAY A B Z1Z2N G L S+S-C1+ C1- I11 I1224V OUT 24V IN + -+ -图3-8其中：L 、G 、N ：交流220V 接线端子及交流接地端子；F-RELAY ：故障输出端子，当主板上NC 短接时，为常闭无源输出；当NO 短接时，为常开无源输出；A 、B ：连接火灾显示盘的通讯总线端子；S+、S-：警报器输出端子，当主板XS8上1、2脚和4、5脚接短路环时，为常开无源输出；当主板XS8上2、3脚和5、6脚接短路环时，为带检线功能有源输出，终端需要接0.25W 的4.7k Ω电阻，输出时有DC24V/0.15A 的电源输出；Z1、Z2：无极性信号二总线端子；24V IN （+、-）：外部DC24V 输入端子，可为辅助电源输出提供电源；24V O U T（+、-）：辅助电源输出端子，可为外部设备提供DC24V电源，当采用内部DC24V 供电时，最大输出容量为DC24V/0.3A，当采用外部DC24V供电时，最大输出容量为DC24V/2A；Cn+、Cn-（n=1~6）：直接控制输出端子，当采用内部DC24V供电时，输出容量为DC24V/100mA，当采用外部DC24V供电时，输出容量为DC24V/1A。

火灾自动报警系统设计规范条文说明第一章总则第1．0．1条本条说明制订本规范的目的，即为了合理设计火灾自动报警系统，及早发现和通报火灾，防止和减少火灾危害，保护人身和财产安全，保卫社会主义现代化建设。

特制订本规范。

火灾自动报警系统，由触发器件、人灭报答装置，火灾警报装置，以及具有其他辅助功能的装置组成，它是人们为了及早发现和通报火灾，并及时采取有效措施控制和扑灭火灾。

而设置在建筑物中或其他场所的一种自动消防设施、是人们同灾作斗争的有力工具。

在国外，许多发达国家，如美国、英国、日本、联邦德国、法国、苏联和瑞士等，火灾自动报警设备的生产、应用相当普遍，美，英、日等国火灾自动报畜设备甚至普及到一般家庭。

据国外资料介绍，在建筑物中设置的火灾自动报瞥设备，大多数发挥了重要作用。

在我国，火灾自动报答设备的研究、生产和应用起步较晚，五、六十年代基本上是空白。

70年代开始创建，并逐步有所发展。

进入80年代以来。

特别是最近几年，随着我国四化建设的迅速发展和消防工作的不断加强，火灾自动报警设备的生产和应用有了较大发展，生产厂家、产品种类和产量以及应用单位，都不断有所增加。

据不完全统计，目前国内生产火灾自动报警设备的厂家已超过50个，国外生产和应用比较普遍的几种典型的火灾探测器产品我国都有，各种火灾探测器的年产量估计可达m万只以上。

产品的质量逐年有所提高，应用范围也不位和要害部位，如国家计委和一些省、市、自治区的电子计算中心，北京、上海、广州、深圳、大连、青岛等大城市和经济特区的许多高层建筑、高级旅馆、重要仓库、重点引进工程、重要的图书馆、档案熔、重要的公共建筑等，都装设了火灾自动报警系统，据调查。

绝大多数都发挥了重要作用。

一般他说，凡是装设了火灾自动报警系统的建筑，发生了火灾都能及早报警，没有酿成重大火灾；相反，凡是发生重大火灾的，都是没有装设火灾自动报警系统。

例如某市一一家高层旅馆，原已购置j”火灾自动报警设备，但没有安装使用，一次发生了火灾，未能及时报警，终于酿成了大火，姨毁了建筑和器物，而且死亡了10余人，其中还有外国人和香港同胞，造成了不良的政治影响。

JB-QB-LD128EN(M)-AI火灾报警控制器产品设计说明书一、JB-QB-LD128EN(M)-AI火灾报警控制器介绍JB-QB-LD128EN(M)-AI火灾自动报警气体灭火控制器（以下简称LD128E（MG））是我公司根据中小型工程项目的需要，在LD128E（M）智能化的二总线火灾自动报警控制器的基础上，增加了一路气体灭火控制功能。

LD128E（MG）智能化的二总线火灾自动报警气体灭火控制器，适用于探测区域较少的只需要单路气体灭火控制器的场合。

采用中文液晶显示，满足《火灾报警控制器通用技术条件GB4717-93》规范。

在纯报警型控制器LD128E（M）的基础上配备了二组可编程节点输出，和公共火警，公共故障输出以及一路气体灭火单元。

LD128E（MG）主要针对小型消防工程项目设计，广泛应用于小型商场、餐饮娱乐场所、银行对外营业部、电信支局、端局、移动基站、别墅和小型工厂等，同时它可作为大型工程的区域火灾报警控制器使用。

二、JB-QB-LD128EN(M)-AI火灾报警控制器功能★具有RS232串行中文打印机★采用CANBus通讯方式，与其它具有CANBus总线的控制器配合实现区域网络★全中文LED液晶屏显示主要信息与内容，指示灯指示关键状态★可编程2组无源接点输出及公共火警无源接点输出，公共故障无源接点输出，一路气体灭火多线有源接点输出★采用回路短路保护和电源短路保护★有“黑匣子”存储记忆功能，能自动记录256条火警信息★总线设备混合编址三、JB-QB-LD128EN(M)-AI主要技术指标四、JB-QB-LD128EN(M)-AI外形与结构尺寸图五、JB-QB-LD128EN(M)-AI端子图六、JB-QB-LD128EN(M)-AI系统框图七、布线要求☆机内端子配线：所有引入线均剥开0.5cm，挂锡或用接线卡后接入端子。

☆信号二总线：导线：铜导线截面积≥1.0平方毫米，耐压≥250V，双绞线。

火灾自动报警及消防联动控制系统设计说明1、系统构成：(1)火灾自动报警系统(2)消防联动控制(3)火灾应急广播系统(4)消防直通对讲电话系统(5)漏电火灾报警系统(6)大空间智能型灭火装置集中控制系统消防水炮控制系统(7)智能消防应急疏散照明指示灯系统2.系统概况：1本工程为一类防火建筑.火灾自动报警的保护等级按特级设置.设控制中心报警系统和消防联动控制系统;2.系统组成:火灾自动报警系统；消防联动控制系统；火灾应急广播系统；消防直通电话对讲系统；漏电火灾报警系统；大空间智能型灭火装置集中控制系统消防水炮控制系统；智能消防应急疏散照明指示灯系统;3.消防控制室:1 本工程的消防控制室设置在一层西侧,负责本工程全部火灾报警及联动控制系统,设有直接通室外的出口.2 消防控制室可联动所有与消防有关的设备;3 消防控制室的报警联动设备由火灾报警控制主机、联动控制台、CRT显示器、打印机、广播设备、消防直通对讲电话设备、电源设备等组成;4 消防控制室可接收感烟、感温、可燃气体等探测器的火灾报警信号及水流指示器、检修阀、压力报警阀、手动报警按钮、消火栓按钮以及消防水炮的动作信号;5 消防控制室可显示消防水池、消防水箱水位,显示消防水泵等的电源及运行情况;4.火灾自动报警系统：1 本工程采用消防控制室报警控制系统,火灾自动报警系统按四总线设计;2 探测器：柴油发电机房、厨房、车库等处设置感温探测器,直燃机房设防爆型可燃气体探测器,其他场所设置感烟探测器;3 探测器安装：探测器与灯具的水平净距应大于0.2m；至墙边、梁边或其他遮挡物的水平距离不应小于0.5m;至送风口边的水平距离不应小于 1.5m;至多孔送风顶棚孔口的水平距离不应小于0.5m;至喷淋头的水平距离不应小于0.3mm;4 电梯前室、主要人流通道、公共活动场所的出入口等处设有手动火灾报警按钮,从同一防火分区任何位置到最近的手动报警按钮的步行距离不超过30m;手动报警按钮的安装高度距地1.4m;5 在消火栓箱内设消火栓报警按钮;接线盒设在消火栓的开门侧;6 在各层楼梯间或消防电梯前室设置识别着火楼层的灯光显示装置；在各楼层走道靠近楼梯出口处,设置声光警报装置；7 在各层消防电梯前室设火灾报警楼层显示装置;5.消防联动控制：火灾报警后,消防中心应根据火灾情况启动相关防火分区排烟风机、消防补风机和事故风机,并接收其反馈信号;消防控制室应根据火灾情况控制相关层或防火分区的电动防火阀、排烟风口和正压送风口,并启动相应排烟风机、正压送风机、消防补风机;70℃防火阀、280℃防火阀、排烟风口等的动作信号以及风机的动作信号要反馈到消防控制室;在消防控制室,对消火栓泵、自动喷洒泵、排烟风机、补风机、正压送风机,既可通过现场控制模块进行自动控制也可在联动控制台上通过硬线手动控制,并接收其反馈信号;消防泵及排烟风机、消防补风机、正压送风机硬线手动控制线均采用NH-KVV耐火控制电缆;火灾报警后,自动停止有关防火分区的空调机、新风机、排风机等风机,并接收其反馈信号;1消火栓泵控制：1平时由压力开关自动控制增压稳压泵维持管网压力,管网压力过低时,直接启动主泵;2消火栓按钮动作后,直接启动消火栓泵,消防控制室能显示报警部位并接收其反馈信号;3消防控制室联动控制台上,可通过手动控制消火栓泵,并接收其反馈信号;4消防控制室能显示消火栓泵电源状况,消防泵房可手动启动消火栓泵;2 自动喷洒泵控制：1平时由压力开关自动控制增压稳压泵维持管网压力,管网压力过低时,直接启动主泵;2火灾时,喷头喷水,水流指示器动作并向消防控制室报警,同时,湿式报警阀动作,击响水利警铃,压力开关启动喷洒泵,消防控制室接收其反馈信号;3消防控制室可通过控制模块编程,自动启动喷洒泵,并接收其反馈信号;4消防控制室能显示喷洒泵电源状况,消防泵房可手动启动喷洒泵;3排烟风机控制：火灾发生时,消防控制室根据火灾情况启动相应的排烟风机,当火灾温度达到280℃时,排烟阀熔断关闭,排烟风机吸入口处的280℃防火阀关闭后,联锁停止相应的排烟风机;4 正压送风机控制：火灾发生时,消防控制室根据火灾情况电动开启相应的正压送风口,启动相应的正压送风机;5 事故排风机的控制：本工程直燃机房内设事故风机,正常情况下为通风换气使用,当可燃气体探测器报警时则作为事故风机,由消防控制联动启动使用,火灾发生时作为排烟风机使用;正常时就地手动控制及DDC控制,事故时及火灾发生时由消防中心控制,消防中心具有控制优先权;6 防火卷帘门控制：消防疏散通道上的防火卷帘：感烟探测器动作后,卷帘下降至距地面1.8m；感温探测器动作后,卷帘下降到底;作为消防隔断的防火卷帘：感烟探测器动作后,卷帘直接下降到底;7 火灾时由消防控制室自动控制点亮应急照明;切断与消防无关的所有电源;8 火灾时消防控制室控制所有电梯全部运行至首层,并接收其反馈信号;6.火灾应急广播系统：本工程中的火灾紧急广播系统与日常广播系统合用扬声器及广播线路,前端设备均设在首层消防控制室内,系统采用定压式输出;平时播放背景音乐及日常广播, 当火灾发生时,消防控制室值班人员可根据火灾发生区域,自动或手动进行火灾广播,及时指导人员疏散;在公共走道、电梯厅、门厅、大堂、餐厅、会议室、游泳馆、保健区、重要机房、客房等处均设扬声器,扬声器功率为3W;所有扬声器除部分机房和面积较大的房间为距地挂墙安装外,其他各层均为吊顶上嵌顶安装;广播机柜至扬声器及广播之间连接线路均选用型导线.竖向沿桥架与其他消防线缆分槽在弱电竖井内敷设或线槽加隔板,水平线路穿SC20镀锌焊接钢管在楼板内暗敷;7.消防直通对讲电话系统：消防控制室内设消防直通电话总机,除在消防手动报警按钮处设置电话插孔外,在变配电室、消防水泵房、冷冻站、消防防控制室、电梯机房、排烟机房、补风机房等处设置电话分机,安装高度距地1.4m;消防控制室设置119火警外线电话;8.供电电源、消防线缆敷设及其他：火灾自动报警系统设备均采用双路电源供电并在末端设自动切换装置;消防控制室要求另外设置UPS蓄电池电源作为备用电源,此电源由设备承包商负责提供;所有消防线缆均采用耐火电缆,消防负荷电缆选用WDN-YJFE耐火电缆；一般负荷电缆选用WDZA-YJFFE阻燃电缆;消防负荷电线选用WDN-BYJF导线穿SC金属管；一般负荷电线选用WDZA-BYJF导线穿SC金属管;消防系统的线缆穿钢管暗敷在非燃烧体结构层内,保护层厚度不小于3cm,由顶板接线盒至消防设备一段线路穿金属耐火波纹管;干线线缆沿金属线槽敷设,其所用线槽均为防火保护的封闭式金属线槽;为同一消防设备供电的两路耐火电缆,分别在不同路径的阻燃桥架上敷设；当同一路径敷设时,应采用阻燃线槽并用防火隔板隔开;吊顶内或必须穿钢管明敷的管线,其明敷钢管应做防火处理;火灾自动报警系统的每回路地址编码总数应留15%~20%的余量;火灾自动报警系统接地利用大楼综合接地装置作为其接地极,设独立引下线,引下线采用两根BV-1x35mm2导线各穿PVC40管;要求综合接地电阻值小于1欧姆;9.漏电火灾报警系统电气火灾监控系统作为独立的监视与控制系统叠加于配电系统中,不取代原有配电系统的断路器、漏电断路器等配电元器件的功能,可以通过 I/O 接口提取智能断路器、漏电断路器及漏电附件RCD的报警点信号,构成对漏电热积聚效应可能产生火灾隐患的不同情况,设置疑似隐患预警50mA～300mA及二级阀值报警≥300mA 及500mA功能;电气火灾监控探测器本身内置1路漏电检测及1路温度检测功能,具有8路辅助通道,在10米距离内可以另配置漏电探测器或温度传感器,两种探测器任意组合,每只探测器各占一个地址,即1+8个地址;电气火灾监控探测器和检测探测器安装在配电柜箱内,采用35mm导轨安装,温度传感器,监控探测器及检测探测器安装具体位置没有严格要求,以安装方便为宜;穿电缆线安装时,PE线不能穿过电气火灾监控探测器和检测探测器;电气火灾监控探测器与检测探测器联接信号电缆,建议采用2,≤10米.电气火灾监控CAN总线有极性总长度≤3000米,采用2阻燃双绞软铜线,CAN总线独立穿金属管中,严禁与动力线,照明线,交流线,视频线或广播线穿入同一管中,金属管规格:SC20;10.大空间智能型灭火装置集中控制系统消防水炮控制系统该系统装置24小时全天候工作,当设备监测到火灾后打开相应的电磁阀,启动水泵进行灭火,并反馈信号到联动柜;采用AC220V电源,接地线采用ZRBV4.0m㎡,系统通讯总线采用ZRVVP2x1.5m㎡,启泵线采用RVS2x1.5m㎡.联动柜到水泵控制柜间电线采用BUR4x1.5m㎡,共4根,2根启泵线,2根信号回答线;电线采用金属电线管、槽敷设,不同系统、不同电压的电线不得共用同一电线管;接地采用联合接地,其接地电阻不应大于1欧.电磁阀的功耗是按一次最大同时打开3个电磁阀设计,采用AC220V、50W的电磁阀;该系统可与任何火灾报警控制器通过地址编码模块进行联接,如同一场所中已设有其它系统的火灾报警控制器,只要向本系统提供地址编码来进行连接;如现有其他系统配备有DC24e电源,本系统也可并接其它系统的后备DC24V电源.该系统提供UPS后备电源1000VA,延时1小时;该系统的现场控制箱安装于各区的最底层楼面处,其中心线距该楼面高度为 1.5米,且应周围无明显的障碍物.以便于现场控制;该系统所选用的地址编码模块与火灾报警控制器应为同一厂家产品.该系统所选用的智能灭火系统是由智能灭火装置中的红外探测组件直接通过电气启动水泵进行喷水灭火的. 并非喷淋系统所采用的通过湿式报警阀来进行启动水泵的,故如多系统共用一台水泵时应在喷淋系统湿式报警阀前安装该系统的管道.该系统中电磁阀的安装位置宜靠近灭火装置安装;11.智能消防应急疏散照明指示灯系统本工程设置智能消防应急疏散照明指示灯系统;。

火灾自动报警系统设计说明一、引言火灾是一种常见的灾害，对人们的生命财产造成严重威胁。

为了及时发现和控制火灾，保障人们的安全，火灾自动报警系统应运而生。

本文将对火灾自动报警系统的设计进行详细说明。

二、系统工作原理三、系统组成1.传感器：包括烟雾传感器、温度传感器和火光传感器，用于监测火灾风险。

这些传感器应散布在建筑物的关键位置，以确保及时发现火灾。

2.控制器：接收传感器传来的信号，并对信号进行处理。

当探测到火灾风险时，控制器会发出警报信号，并触发相应的防火措施。

3.警报器：接收由控制器发出的警报信号，并发出高响度的声音警报，以提醒人们有火灾发生。

4.监控系统：通过摄像头等设备实时监控建筑物内的情况，一旦发现火灾，即时通知相关人员进行处理。

5.措施执行器：如开关电源、喷淋系统等，在控制器触发后自动执行相关的防火措施。

四、系统设计要点1.传感器布置：传感器应根据建筑物的结构合理布置，涵盖可能发生火灾的区域，以最大限度地提前发现火灾风险。

2.设备联动：控制器应能够与其他设备进行联动，如与喷淋系统、电气设备等连接，以实现自动执行防火措施。

3.报警方式：警报器应选择高亮度、高响度的装置，能够迅速吸引人们的注意并提醒他们有火灾发生。

4.系统稳定性：火灾自动报警系统应具备一定的容错能力和自动重启功能，以确保系统稳定运行。

5.监控系统：监控系统应具备实时性，能够在出现火灾风险时及时通知相关人员，以便他们能够及时采取措施。

6.供电保障：火灾自动报警系统应采用备用电源供电，以确保在停电、电力故障等情况下依然能够正常工作。

7.可扩展性：系统应具备一定的可扩展性，能够根据建筑物的规模和需要进行相应的扩展，并方便后期维护和升级。

五、系统运维与维护1.定期检查：定期检查传感器、控制器等设备状态，确保其能够正常工作。

2.定期维护：定期维护系统的软硬件，保证系统的稳定性和可靠性。

3.紧急演练：定期进行火灾应急演练，培养人们的火灾应急意识和操作技能。

火灾自动报警系统设计火灾自动报警设计说明一．工程概况：1. 工程名称：2. 建设地点：3. 建设单位：4. 使用功能：二. 设计依据1. 建设单位提供的设计任务书及设计要求。
