光缆通信系统误码问题分析与处理作者：邹洁;伍飞;李斌来源：《价值工程》2010年第19期摘要: 随着光缆通信的普及,在传输设备维护中经常会遇到误码问题,如果不及时解决,将有可能发展成为业务中断的重大事故。
本文从误码机理、故障定位以及典型故障的现象和排除三方面,简要的阐述了误码问题的分析和处理。
Abstract: With the popularity of communication cable, we often encounter the problem of error code in the process of transmission equipment maintenance. If do not timely solve, there will be serious accidents of business interruption. From three aspects of error mechanism, fault location and elimination of the phenomenon of typical fault, this paper briefly expounded the analysis and treatment of error code.关键词: 光缆传输;设备维护;误码Key words: optical transmission;equipment maintenance;error code中图分类号:TP392文献标识码:A文章编号:1006-4311(2010)19-0146-020引言误码问题是传输设备维护中经常碰到的问题。
虽然有时误码的出现并不会对传送业务造成明显影响,如语音等业务,但当误码出现时,说明传输系统中局部已经出现性能劣化,需要尽快处理,否则有可能发展成为业务中断的重大事故。
1误码机理1.1 误码检测光同步传输设备中按分段分层的思想对误码进行全面系统的检测,具体有B1再生段误码、B2复用段误码、B3高阶通道误码、V5低阶通道误码。
SDH误码测试一、误码特性1、基本概念：差错（Error误码）：在数字通信中，发送和接收序列的任何不一致都叫差错，在我国习惯上把差错称为误码。
比特差错(Bit Error)：发送和接收序列中对应的单个数字不一致就是比特差错，G.821建议中所用的术语"误码"就是指比特差错。
块差错(Block Error)：将一组码看成是一个整体，在其中有一个或多个比特差错，则称块差错。
G.826建议中所用的术语"误块"就是指块差错。
误码秒(ES)：在一秒时间周期有一个或多个比特差错，称为误码秒。
误块秒(ES)：在一秒时间周期有一个或多个误块，称为误块秒。
差错秒(ES)：误码秒和误块秒的统称。
严重误码秒、严重误块秒或严重差错秒(SES)：在误码秒、误块秒或差错秒中，有一部分差错量特别多，定义为SES。
2、误码机理：（1）造成误码的主要内部机理有：*各种内部噪声源*色散引起的码间干扰*定位抖动产生的误码（2）外部机理：主要是由一些具有突发性质的外部脉冲干扰源所引起，诸如外部电磁干扰、静电放电、设备故障、电源瞬态干扰和人为活动等。
这些脉冲干扰有可能超过系统固有的高信噪比门限造成突发误码。
二、误码性能指标：1、低于基群速率的数字连接的误码性能ITU-T G.821建议规范了用于语音业务或用作数据型业务载体信道的N′64kbit/s电路交换数字连接（1￡N￡24或32）的误码性能事件、参数和指标。
G.821定义以下事件：*误码秒（ES）：在一秒时间周期有1个或更多差错比特。
*严重误码秒（SES）：在一秒时间周期的差错比特比3 10-3。
G.821定义的误码性能参数有：*误码秒比（ESR）：在一个固定测试时间间隔上的可用时间内，ES与总秒数之比。
*严重误码秒比（SESR）：在一个固定测试时间间隔上的可用时间内，SES与总秒数之比。
G.821对64kbit/s全程27500km假设参考通道（HRP）端到端连接的性能指标见表1。
SDH传输系统误码的分析与定位摘要误码是SDH传输系统维护中常见的故障现象,不及时处理很有可能会发展成导致业务中断的大事故,同时误码分析定位也是传输故障处理中非常重要的环节。
误码处理要理清思路,全盘考虑,不放过每一个细节。
本文从分析误码监测原理入手,根据日常维护经验提出了一些误码故障的分析定位方法。
关键词误码;分析;定位1 误码故障定位的重要性和难度误码是传输系统中常见的故障,针对误码的处理则是传输维护工作中非常重要的内容,及时定位并处理误码故障,是保障传输系统稳定运行的基础。
误码故障处理一般包含4个环节。
误码监测:判断是否存在误码;故障定位:判断导致误码的原因和所在位置;业务恢复:采用其他路由迂回、纤芯调度等恢复业务;故障修复:修复或更换发生故障的光纤、器件或者单板。
SDH网络出现故障时,为有效的利用备用资源,应先定位发生故障的段落或具体的位置,然后再调度资源恢复业务。
因此,故障定位往往是恢复业务的前提,是故障管理的一个关键环节。
日常维护中,故障定位会受到以下几个因素的影响:1)传输网结构复杂,出现误码时,较难定位是网络中哪个部分或节点的故障;2)单一故障也会引发网络中多个节点出现误码,有些告警会混淆我们的判断,不利于故障定位;3)由于光传输设备中的光监控器件灵敏度和响应速度不够或设备本身存在缺陷,在系统性能下降时,网管可能出线多个告警甚至会上报假告警,影响故障的定位。
2 误码性能监测的原理在SDH传输系统中,对信号的监控管理是由开销监控完成的。
开销监控分段层监控和通道监控,段层监控又分再生段层和复用段层监控,通道层监控又分高阶通道层和低阶通道层监控。
在SDH帧结构中,B1、B2、M1、B3、G1、V5是用于误码监测的字节,分别用于监视再生段、复用段、高阶通道和低阶通道的误码。
误码监测采用比特间插奇偶校验方式的偶校验,通过校验码保证发送内容中“1”的个数为偶数,发送端通过对前一帧的监视内容进行偶校验并将计算结果填入帧中发送,接收端通过比较自身对前一帧的计算结果和接收的字节,判断是否发生误码。

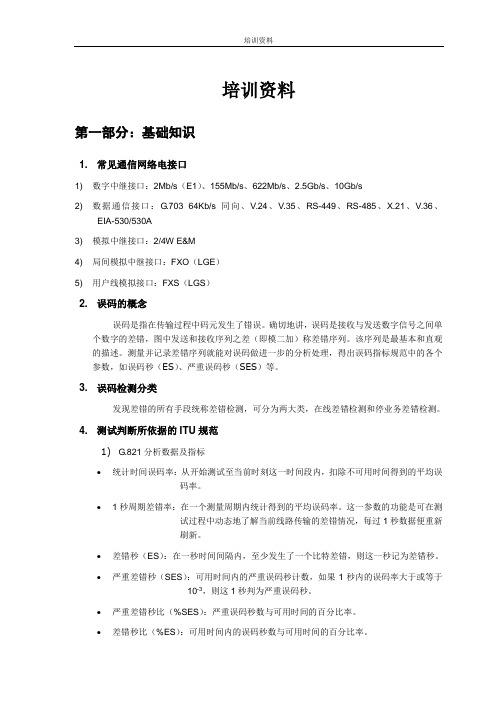

培训资料第一部分：基础知识1. 常见通信网络电接口1) 数字中继接口：2Mb/s（E1）、155Mb/s、622Mb/s、2.5Gb/s、10Gb/s2) 数据通信接口：G.703 64Kb/s同向、V.24、V.35、RS-449、RS-485、X.21、V.36、EIA-530/530A3) 模拟中继接口：2/4W E&M4) 局间模拟中继接口：FXO（LGE）5) 用户线模拟接口：FXS（LGS）2. 误码的概念误码是指在传输过程中码元发生了错误。
确切地讲，误码是接收与发送数字信号之间单个数字的差错，图中发送和接收序列之差（即模二加）称差错序列。
该序列是最基本和直观的描述。
测量并记录差错序列就能对误码做进一步的分析处理，得出误码指标规范中的各个参数，如误码秒（ES）、严重误码秒（SES）等。
3. 误码检测分类发现差错的所有手段统称差错检测，可分为两大类，在线差错检测和停业务差错检测。
4. 测试判断所依据的ITU规范1)G.821分析数据及指标•统计时间误码率：从开始测试至当前时刻这一时间段内，扣除不可用时间得到的平均误码率。
•1秒周期差错率：在一个测量周期内统计得到的平均误码率。
这一参数的功能是可在测试过程中动态地了解当前线路传输的差错情况，每过1秒数据便重新刷新。
•差错秒（ES）：在一秒时间间隔内，至少发生了一个比特差错，则这一秒记为差错秒。
•严重差错秒（SES）：可用时间内的严重误码秒计数，如果1秒内的误码率大于或等于10-3，则这1秒判为严重误码秒。
•严重差错秒比（%SES）：严重误码秒数与可用时间的百分比率。
•差错秒比（%ES）：可用时间内的误码秒数与可用时间的百分比率。
•劣化分（DM）：可用时间内的劣化分记数，劣化分定义：误码率大于或等于10^-6的秒累加到60秒时，记为1个劣化分，其中不包括严重误码秒。
•劣化分比（%DM）：劣化分与可用时间扣除严重误码秒后的时间的百分比。
SDH传输设备误码故障的处理AutomationSDH传输设备误码故障的处理曹斌，江苏省启东市供电公司电力通信作为电网的三大支柱之一，支撑了公司管理网元光口故障还是对端网元光口故障。
自环必须保证收口信息化、电网控制自动化，更是“数字电网”、“数字电光功率在该类光线路板的接收光范围(过载点和灵敏度之力”的重要基础设施，信息化、自动化方面的每一项全网间)内。
性的新技术应用都离不开电力通信网络在全网的支撑。
同如果自环本光线路板后，没有再上报B1/B2性能，说时，随着电网控制自动化程度的不断提高，安自、保护数明本光线路板无障碍。
同样如果自环对端光线路板后，对字化通道的广泛应用，电力通信已成为电力安全生产中的端光线路板也没有再上报B1/B2性能，说明对端光线路板重要环节。
无障碍。
启东市供电公司采用的是某公司的SDH设备，根据 1.2 网管上没有B1/B2，只有B3的性能说明高阶通道不“十一五”规划，到2010年底将形成一个主环，五个支环好，问题可能在交叉时钟板或支路板的结构。
电力通信网传输中一个最令人注意的问题就是误上，可以通过网管的相应操作来倒换交叉时钟定位故障码问题，误码率高则会导致业务传输质量下降，影响设备板。
以及电网的正常运行，本文就这类故障的处理作一些简单 1.3 网管上只有V5的性能表示低阶通道不好，说明支路的分析和探讨。
板故障。
可以改配时隙到临近网元下支路或对AU进行环回来定位是本端支路板还是对端支路板故障。
1 故障点定位发生传输故障，首先通过网管分析进行故障分类如图 2 误码故障的常见原因1所示。
外部原因:光纤接头不清洁或连接不正确;光纤性能劣化、损耗过高;设备接地不好;设备附近有干扰;设备散热不好，工作温度高。
设备原因:交叉时钟板与线路板、支路板配合不好，时钟同步性能不好，单板失效或性能不好。
3 典型故障及分析3.1 现象:网管上报B1/B2/B3误码在现有启东供电公司的SDH拓扑结构中，启东局、民乐变两个站点对点连接。
