中兴SDH传输设备误码问题分析总结

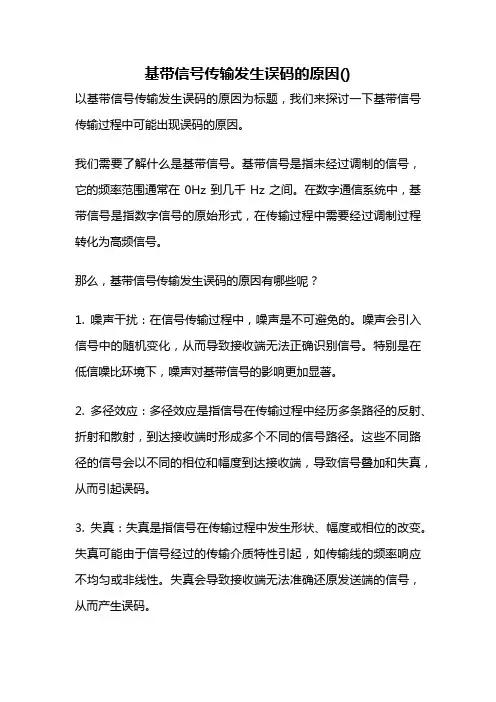

基带信号传输发生误码的原因()以基带信号传输发生误码的原因为标题，我们来探讨一下基带信号传输过程中可能出现误码的原因。

我们需要了解什么是基带信号。

基带信号是指未经过调制的信号，它的频率范围通常在0Hz到几千Hz之间。

在数字通信系统中，基带信号是指数字信号的原始形式，在传输过程中需要经过调制过程转化为高频信号。

那么，基带信号传输发生误码的原因有哪些呢？1. 噪声干扰：在信号传输过程中，噪声是不可避免的。

噪声会引入信号中的随机变化，从而导致接收端无法正确识别信号。

特别是在低信噪比环境下，噪声对基带信号的影响更加显著。

2. 多径效应：多径效应是指信号在传输过程中经历多条路径的反射、折射和散射，到达接收端时形成多个不同的信号路径。

这些不同路径的信号会以不同的相位和幅度到达接收端，导致信号叠加和失真，从而引起误码。

3. 失真：失真是指信号在传输过程中发生形状、幅度或相位的改变。

失真可能由于信号经过的传输介质特性引起，如传输线的频率响应不均匀或非线性。

失真会导致接收端无法准确还原发送端的信号，从而产生误码。

4. 波特间干扰：波特间干扰是指邻近信道上的信号相互之间的相互干扰。

当多个信号在相近的频带内传输时，它们之间会相互干扰，导致信号的接收端无法正确解调和识别。

5. 时钟偏移：在数字通信中，发送端和接收端需要保持相同的时钟频率和相位才能正确传输和识别信号。

时钟偏移是指发送端和接收端的时钟频率或相位不一致，导致接收端无法正确同步和解调信号，从而产生误码。

6. 非理想条件下的传输：在实际应用中，传输线路、设备和系统都存在一定的非理想性。

例如，传输线路的阻抗不匹配、信号的功率衰减、设备的不稳定性等都会对基带信号的传输造成影响，进而引起误码。

为了解决基带信号传输中的误码问题，我们可以采取以下方法：1. 错误检测与纠正技术：通过在发送端添加校验码，接收端对接收到的信号进行校验，从而检测和纠正传输过程中发生的误码。

2. 增加信噪比：通过增加信号的功率或减小噪声的功率，可以提高信噪比，从而减少误码的发生。

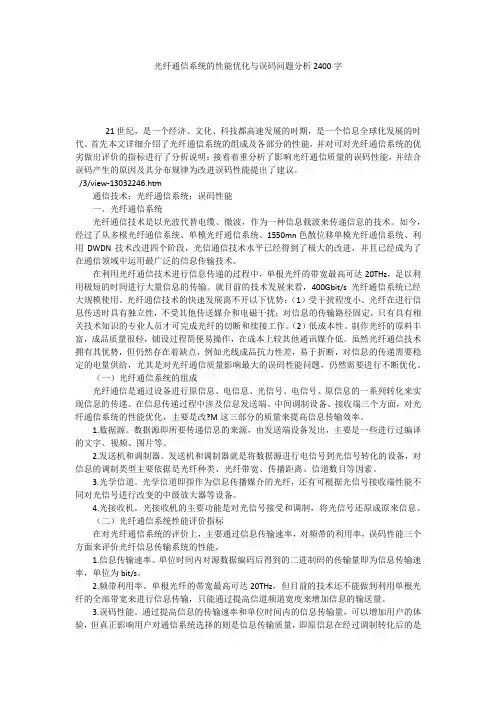

光纤通信系统的性能优化与误码问题分析2400字21世纪，是一个经济、文化、科技都高速发展的时期，是一个信息全球化发展的时代。

首先本文详细介绍了光纤通信系统的组成及各部分的性能，并对可对光纤通信系统的优劣做出评价的指标进行了分析说明；接着着重分析了影响光纤通信质量的误码性能，并结合误码产生的原因及其分布规律为改进误码性能提出了建议。

/3/view-13032246.htm通信技术；光纤通信系统；误码性能一、光纤通信系统光纤通信技术是以光波代替电缆、微波，作为一种信息载波来传递信息的技术。

如今，经过了从多模光纤通信系统、单模光纤通信系统、1550mn色散位移单模光纤通信系统、利用DWDN技术改进四个阶段，光信通信技术水平已经得到了极大的改进，并且已经成为了在通信领域中运用最广泛的信息传输技术。

在利用光纤通信技术进行信息传递的过程中，单根光纤的带宽最高可达20THz，足以利用极短的时间进行大量信息的传输。

就目前的技术发展来看，400Gbit/s光纤通信系统已经大规模使用。

光纤通信技术的快速发展离不开以下优势：（1）受干扰程度小。

光纤在进行信息传送时具有独立性，不受其他传送媒介和电磁干扰；对信息的传输路径固定，只有具有相关技术知识的专业人员才可完成光纤的切断和续接工作。

（2）低成本性。

制作光纤的原料丰富，成品质量很轻，铺设过程简便易操作，在成本上较其他通讯媒介低。

虽然光纤通信技术拥有其优势，但仍然存在着缺点，例如光线成品抗力性差，易于折断，对信息的传递需要稳定的电量供给，尤其是对光纤通信质量影响最大的误码性能问题，仍然需要进行不断优化。

（一）光纤通信系统的组成光纤通信是通过设备进行原信息、电信息、光信号、电信号、原信息的一系列转化来实现信息的传递。

在信息传递过程中涉及信息发送端、中间调制设备、接收端三个方面，对光纤通信系统的性能优化，主要是改?M这三部分的质量来提高信息传输效率。

1.数据源。

数据源即所要传递信息的来源，由发送端设备发出，主要是一些进行过编译的文字、视频、图片等。

关于SDH设备2M电路故障的分析思考摘要2M电路的运用在SDH系统占有很大比重，它的稳定是SDH系统的基石。

如何利用这些告警信息快速判断、定位故障、处理故障，就显得至关重要。

关键词误码系统稳定分析处理铁路在高速发展，对传输网络的安全性及稳定性也就提出了更高的要求。

在铁路通信系统中有大量的2M业务在使用，在日常维护工作中会遇见很多2M电路故障，大多数故障会有相对应的信息上报网管。

如何利用这些告警信息快速判断、定位故障、处理故障，就显得至关重要。

下面就2M电路的告警信息、如何查找处理进行分析如下：一、2M电接口LOS告警网管的告警信息：2M信号丢失。

当检测到PDH一侧没有信号送入SDH设备时，2M支路板会上报此类告警信息。

LOS只与本网元有关，一般有一下几个原因造成：1、2M缆有问题。

2、终端设备的DDF架的2M接口接触不良。

3、电接口板对应的某个或某些2M接口的电路模块损坏。

4、数据配置有误。

5、时隙数据丢失。

这类故障的处理较为简单，但为了不至于与中断业务，可以通过配置新的替代业务的办法先恢复故障业务，然后再处理故障电路。

常见的方法有：1、在DDF侧对该电路进行硬环回，判断是传输侧还是业务侧的问题。

2、在网管上对该2M口做“线路侧环回”、“终端侧环回”，来判断是哪一段出的问题。

3、检查数据是否配置错误，通常使用插入告警法。

4、重新配置该2M电路的数据解决数据丢失告警。

5、更换故障的2M支路板。

二、2M接口没有LOS告警造成该现象的原因如下：1、时隙配置错误。

2、接地问题：如传输设备接地阻值较大，造成2M线屏蔽层的电位太高。

3、维护和故障处理时设置了各类环回：网管设置的软环，设备侧的硬环。

4、设备的单板吊死。

5、软硬件版本不一致。

因为没有告警信息，所以这类问题处理起来较为复杂。

处理此类问题的主要方法有时隙配置重新下发、仪表测试、插入告警、环回等方法。

1、时隙配置错误的处理：在网管上将穿通的业务时隙在某个网元处，把收发配置在相对应的光板上的收发TU-12上。

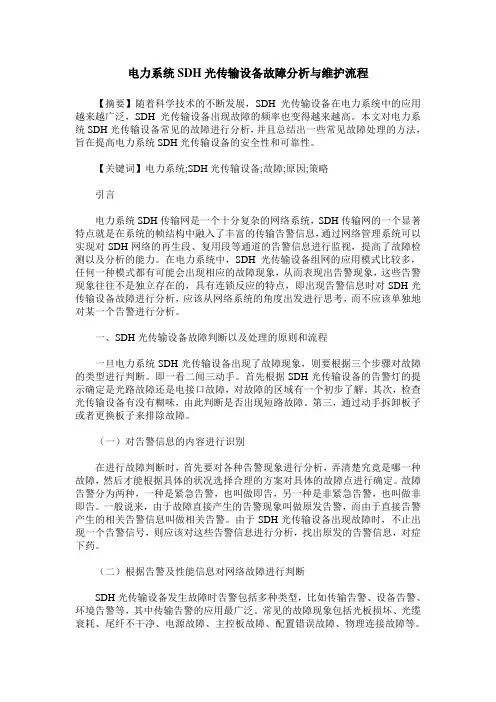

电力系统SDH光传输设备故障分析与维护流程【摘要】随着科学技术的不断发展，SDH光传输设备在电力系统中的应用越来越广泛，SDH光传输设备出现故障的频率也变得越来越高。

本文对电力系统SDH光传输设备常见的故障进行分析，并且总结出一些常见故障处理的方法，旨在提高电力系统SDH光传输设备的安全性和可靠性。

【关键词】电力系统;SDH光传输设备;故障;原因;策略引言电力系统SDH传输网是一个十分复杂的网络系统，SDH传输网的一个显著特点就是在系统的帧结构中融入了丰富的传输告警信息，通过网络管理系统可以实现对SDH网络的再生段、复用段等通道的告警信息进行监视，提高了故障检测以及分析的能力。

在电力系统中，SDH光传输设备组网的应用模式比较多，任何一种模式都有可能会出现相应的故障现象，从而表现出告警现象，这些告警现象往往不是独立存在的，具有连锁反应的特点，即出现告警信息时对SDH光传输设备故障进行分析，应该从网络系统的角度出发进行思考，而不应该单独地对某一个告警进行分析。

一、SDH光传输设备故障判断以及处理的原则和流程一旦电力系统SDH光传输设备出现了故障现象，则要根据三个步骤对故障的类型进行判断。

即一看二闻三动手。

首先根据SDH光传输设备的告警灯的提示确定是光路故障还是电接口故障，对故障的区域有一个初步了解。

其次，检查光传输设备有没有糊味，由此判断是否出现短路故障。

第三，通过动手拆卸板子或者更换板子来排除故障。

（一）对告警信息的内容进行识别在进行故障判断时，首先要对各种告警现象进行分析，弄清楚究竟是哪一种故障，然后才能根据具体的状况选择合理的方案对具体的故障点进行确定。

故障告警分为两种，一种是紧急告警，也叫做即告，另一种是非紧急告警，也叫做非即告。

一般说来，由于故障直接产生的告警现象叫做原发告警，而由于直接告警产生的相关告警信息叫做相关告警。

由于SDH光传输设备出现故障时，不止出现一个告警信号，则应该对这些告警信息进行分析，找出原发的告警信息，对症下药。

中兴传输设备告警解析1.板类型失配。

可能原因：该槽位的单板类型错、单板上报不成功、若为交叉板，可能是时分交叉配置出错。

解决方法：检查单板类型、更换单板槽位、更换单板、检查CS的时分交叉配置。

2.电源板故障。

可能原因：主备份时，有一块电源板未开，或有一块已烧坏。

解决方法：检查告警单板电源开关是否打开，更换电源板。

3.AU通道告警指示(AU-AIS)。

可能原因：远端AU4通道发出AIS，邻站时隙未配置。

解决方法：检查时隙配置，通过环回一级一级排除故障。

4.AU指针丢失(AU-LOP)。

可能原因：光板与时钟板配合不好。

一般某站点出现这种告警，实际告警产生源是它的邻站（与告警光口相连）。

解决办法：更换光板、时钟板，更换光板槽位。

5.TU通道告警指示(TU-AIS)。

可能原因：同AU-AIS。

解决方法：检查时隙配置，检查该通道远端是否正常，利用各级环回确定故障位置。

6.TU指针丢失(TU-LOP)。

可能原因：远端时隙未配置，尤其与其他厂家光口对接时，会经常出现这种现象。

解决方法：检查时隙配置，若是不同设备的混合组网，要注意时隙转换。

7.光口信号劣化。

可能原因：光功率过弱或过强，光板坏（本站或对端）。

解决办法：检查接受光功率，测试本站光口接受灵敏度（可以得出是否光板内部的接头处未接好），清洗光接头，或加衰减器，更换光板，如果是因为不可改变的线路造成的原因，可以考虑更换光模块（传输距离的能力依次为：短距、1310nm长距、1550nm长距），或增加光放大器。

8.光口接收信号丢失。

可能原因：光功率过强或过弱，如果接收的光功率正常时，但仍出现LOS ，则可能是法兰盘处接触不好，或光器件引出的光纤头有污渍，或光接收模块坏。

解决方法：调整接收光功率，重新安装光接头和清洗光接头，更换光模块，更换光板。

9.指针调整较大。

此处一般指光口的指针调整较大时，可能原因是相邻光板的基准时钟不一致，使得两处频率有偏差，设备只好不断产生指针调整以消除频率不一致。

常见的告警与性能事件1.1 SDH 常见的告警1、输入信号丢失（LOS）告警产生的原因：断纤；线路损耗过大，导致收光功率超出灵敏度值；对端站发送方向无系统时钟；对端站激光器损坏，线路发送失效；对端站交叉板没有时钟输出；对端站时钟板工作不正常.告警处理步骤：测试告警单板的接收光功率，如果光功率正常则检查板上接头有无松动，如果接头良好则更换告警单板；如果光功率很小或接近OmV，检查对端至本站的光缆是否松动；如果光缆线路正常，检查对端站光发送板接头是否松动，如果接头良好则更换对端站光发送板。

2、帧定位丢失告警（LOF）告警产生的原因：光损耗过大；对端站发送信号无帧结构；本端接收方向有故障。

告警处理步骤：检查告警单板接收光功率，如果光功率正常则检查告警单板是否存在问题；如果光功率超出正常范围，则检查对端站至本站光纤及其接口是否损坏；如果光纤及告警单板都正常，则检查对端站光发送板设法存在问题。

3、上游故障告警（AIS）（1）MS-AIS （接收线路）复用段告警告警产生的原因：上游发线路AIS 信号; 上游发站发方向无时钟或无信号（内部）。

告警处理步骤：检查对端站线路板（ASP等）是否存在问题，可通过复位或更换单板的方法检查告警是否消失；检查本站线路板，先更换光接收板，如未解决再更换ASP板。

（2） AU-AIS （接收高阶通道）管理单元告警告警产生的原因：上游发AU-AIS;上游发站内部故障，在交叉与线路之间，无时钟信号，无业务信号；本站接收部分故障。

告警处理步骤：检查对端站及本站业务配置是否正确，如果不正确则重新配置业务；依次更换对端站对应的交叉板和线路板；（3） TU-AIS 支路单元告警告警产生的原因：对方支路没有配置，或支路故障；对方交叉单元故障；由于高阶告警而引起TU-ALS如RLOS RLO （等;4、发送失效（TF）告警产生的原因：光发送模块损坏；告警处理步骤：更换故障单板。

5、复用段远端接收失效（MS-RDI）告警产生的原因：对端站发送MS-RDI对端站收端收到R-LOS R-LOF MS-AIS信号，或收端电路故障；本端发送有故障，或发送方向光纤故障。

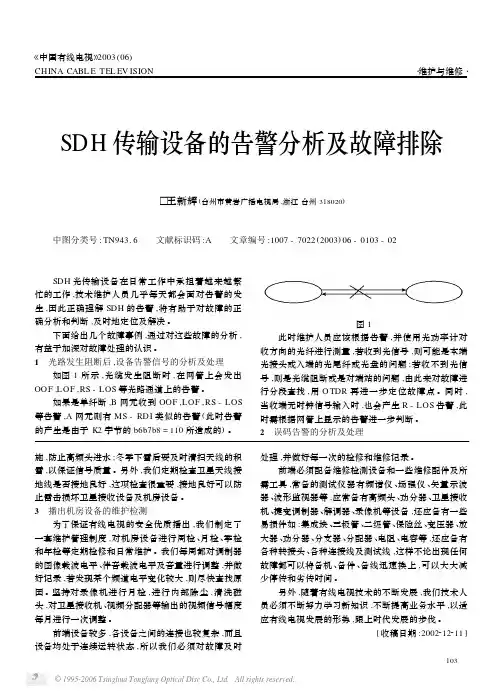

SDH传输设备的告警分析及故障排除□王新辉(台州市黄岩广播电视局,浙江台州318020)中图分类号:TN943.6 文献标识码:A 文章编号:1007-7022(2003)06-0103-02 SDH光传输设备在日常工作中承担着越来越繁忙的工作,技术维护人员几乎每天都会面对告警的发生,因此正确理解SDH的告警,将有助于对故障的正确分析和判断,及时地定位及解决。

下面给出几个故障事例,通过对这些故障的分析,有益于加深对故障处理的认识。

1　光路发生阻断后,设备告警信号的分析及处理如图1所示,光缆发生阻断时,在网管上会发出OOF,LOF,RS-LOS等光路通道上的告警。

如果是单纤断,B网元收到OOF,LOF,RS-LOS 等告警,A网元则有MS-RDI类似的告警(此时告警的产生是由于K2字节的b6b7b8=110所造成的)。

图1 此时维护人员应该根据告警,并使用光功率计对收方向的光纤进行测量,若收到光信号,则可能是本端光接头或入端的光尾纤或光盘的问题;若收不到光信号,则是光缆阻断或是对端站的问题,由此来对故障进行分段查找,用O TDR再进一步定位故障点。

同时,当收端无时钟信号输入时,也会产生R-LOS告警,此时需根据网管上显示的告警进一步判断。

2　误码告警的分析及处理施,防止高频头进水;冬季下雪后要及时清扫天线的积雪,以保证信号质量。

另外,我们定期检查卫星天线接地线是否接地良好,这项检查很重要,接地良好可以防止雷击损坏卫星接收设备及机房设备。

3　播出机房设备的维护检测为了保证有线电视的安全优质播出,我们制定了一套维护管理制度,对机房设备进行周检、月检、季检和年检等定期检修和日常维护。

我们每周都对调制器的图像载波电平、伴音载波电平及音量进行调整,并做好记录,若发现某个频道电平变化较大,则尽快查找原因。

坚持对录像机进行月检,进行内部除尘,清洗磁头,对卫星接收机、视频分配器等输出的视频信号幅度每月进行一次调整。

简单介绍一些SDH系统的误码检测原理知识 SDH系统在帧结构中安排了丰富的开销字节用于误码监测,它们就是B1、B2、B3与V5字节,分别用于监测再生段、复用段、高阶通道与低阶通道的误码。

与这五个字节对应的性能事件就是再生段背景块误码RSBBE、复用段背景块误码MSBBE、高阶通道背景块误码HPBBE 与低阶通道背景块误码LPBBE。

若本端上报BBE性能事件,则表示本端接收侧检测到了误码,远端发与本端收之间的通道存在问题。

上面五个性能事件中,除了再生段背景块误码RSBBE没有远端对告外,其余三个性能事件都有对应的远端性能事件,分别为复用段远端背景块误码MSFEBBE、高阶通道远端背景块误码HPFEBBE与低阶通道远端背景块LPFEBBE。

若本端上报FEBBE性能事件,则表示远端接收侧检测到了误码,本端发与远端收之间的通道存在问题。

T 诀窍:通过BBE事件,可以判断就是本端接收侧检测到了误码,远端的发与本端的收之间的通道存在问题;通过FEBBE事件,可以判断就是远端接收侧检测到了误码,本端的发与远端的收之间的通道存在问题。

与上面三个误码远端性能事件对应的还有三个误码远端告警事件,分别为复用段远端差错指示MS-REI、高阶通道远端差错指示HP-REI、低阶通道远端差错指示LP-REI。

通过这些远端告警事件的观察,也可以判断远端就是否检测到了误码。

当误码较大,突破预设的性能门限时,将上报告警事件。

与再生段B1误码块、复用段B2误码块、高阶通道B3误码块、低阶通道V5误码块对应的性能越限告警为:B1OVER、B2OVER、高阶通道性能参数越限告警HPCROSSTR、低阶通道性能参数越限告警LPCROSSTR。

另外,我们应清楚B1、B2、B3、V5四个误码之间的关系。

一般来说,如果有高阶误码,则一般会有低阶误码;若有低阶误码,则不一定会出现高阶误码。

例如,有B1误码,则一般会有V5误码;反之,则不一定。

也就就是说,高阶误码会引起低阶误码。

如何利用环回法和插入告警、性能法查找环回点在各类SDH网络故障中，业务中断类故障的危害是最大的，对于有告警信息上报的此类故障处理起来较为明晰方便，但对有些无告警信息上报的此类故障，处理难度相对较大，如环回类业务中断。

环回有硬件故障引起的交叉板和支路板环回，维护人员命令误操作引起的光板上AU4、支路板上TU12环回等。

这些环回都回引起业务的中断，但由于无告警信息，往往加长了障碍的排除时间。

如何快速准确的判断环回点，便是本文要介绍的重点。

一、环回分类首先，环回有通过光纤对同一块光板的收发光口和通过同轴电缆对同一块电支路板上的同一条2M支路的收发口所做的硬环回。

这类环回只在查找故障时使用。

其次，有通过网管命令完成的针对光板、支路板的线路和终端软环回。

图一时各类软环回示意图。

二、正常情况下插入AIS后2M业务长生的告警环回造成的业务中有多种情况，根据具体实例使用不同的故障处理方法，是快速排除障碍的前提。

下面就如何利用环回法和插入告警、误码法来处理在大多数情况下没有告警信息的环回类故障的方法。

要利用环回法和插入告警、误码法来快速查找环回引起的业务中断故障，就必须明白环回与插入告警之间的关系。

图二是一个SDH链型网络组网拓扑，在该网络中从A网元到C站配置有一条2M业务。

在通路无环回的情况下，在A网元通过命令在已配置的TU12中插入AIS，在正常情况下，C网元的EP1板的收端会检测到 TU12全’1'码后会上报TU12-AIS 告警，同时通过V5字节在该站点相应的 VC12 发点产生一个非零值发向该业务的原站点 A ，因此在A 网元应产生VC12-RDI 告警信息。

这说明该 通路在网络系统中是正常的。

这种方法也常常被用来验证配置的业务是否配通。

若通路有环回，不论是终端环回还是线路环回，也不论是光板环回还是电支路板环回，在2M业务的任一端插入AIS 后，该业务的两端产生的告警均会发生变化。

各类环回的环回点及信号环回方向为了知道业务中途有环回后将产生什么样的告警信息变化, 体方向以及AU4和VC12在相应单板中的的具体环回模块。

基带信号传输发生误码的原因1. 引言基带信号是指未经过调制的原始信号，它通常是由低频振荡器产生的正弦波或复杂波形。

基带信号在通信系统中起着关键作用，它需要被传输到接收端以恢复原始信息。

然而，在基带信号传输过程中，可能会发生误码，即接收端收到的信号与发送端发送的信号不一致。

本文将探讨基带信号传输发生误码的原因。

2. 噪声干扰噪声是指在传输过程中引入的随机干扰。

噪声可以来自于环境、电子元件、电磁辐射等多种因素。

噪声会改变基带信号的特性，导致误码的产生。

以下是几种常见的噪声干扰：•热噪声：热噪声是由于电子元件内部粒子热运动引起的随机振荡现象。

它会在传输过程中引入随机干扰，使得接收端无法正确解读基带信号。

•内部噪声：内部噪声主要来自于通信设备本身的电路和元件。

放大器的非线性特性、时钟信号的抖动等都会引入噪声干扰，导致误码的产生。

•外部噪声：外部噪声主要来自于环境中的电磁辐射和其他无线信号。

电力线干扰、雷电干扰、无线电台等都可能引入噪声干扰，影响基带信号的传输质量。

3. 多径效应在无线通信系统中，多径效应是指由于信号在传输过程中经历了多条路径，到达接收端时发生了相位和振幅的变化。

这种变化会导致接收端接收到多个版本的基带信号，从而引起误码。

多径效应主要是由以下原因引起的：•反射：信号在传输过程中遇到障碍物或边界时会发生反射。

反射使得信号经过不同路径到达接收端，导致相位差和振幅差。

•折射：当信号从一个介质进入另一个介质时，由于介质折射率不同，信号会发生折射。

折射也会改变信号的相位和振幅。

•散射：信号在传输过程中会与介质中的微小粒子或不均匀性发生散射。

散射会使信号经过不同路径到达接收端，引起相位和振幅的变化。

多径效应会导致接收端收到多个版本的基带信号，这些信号之间可能存在相位差和振幅差。

当这些版本的信号叠加在一起时，可能会导致互相干扰和失真，从而引发误码。

4. 多普勒效应多普勒效应是指由于信号源或接收器的运动而引起的频率偏移现象。

SDH组网中光纤错连引发的一系列问题分析摘要：本文通过对SDH各种网络保护中光纤错连引发的业务连通性和保护倒换的影响进行了深入分析，并给出多种判断光纤接序的方法，并对比其优劣。

关键字：光纤错连，SNCP/PP保护，J0/J1字节，ECC路由Abstract: this article through various network in the protection of SDH fiber wrong by even business connectivity and protect the influence of uninterrupted to carry on the thorough analysis, and gives a variety of judgment by the method of optical fiber sequence, compared with their quality.Key words: fiber wrong even, SNCP/PP protection, J0 / J1 bytes, ECC routing1 现象描述与技术分析运营商的传输网络中，有时会出现光纤错连的问题，可能是熔纤错误、ODF 架跳纤错误等原因。

在不同的组网情况下，光纤错连可能会对业务产生不同的影响。

1.1 情况1：光纤错连导致收发接反这时光板会有R-LOS告警等，引起网络倒换或业务中断，这类情况属低级错误，很容易分析判断，这里不再赘述。

1.2 情况2：环网中东西向光纤错连即本应连接东向光板的收纤被误连到西向光板的IN口，本应连接东向光板的发纤被误连到西向光板的OUT口，类似东西向光板带光纤对调。

1.2.1 双向MSP环分析这种问题，在双向MSP环中将导致业务中断，易于发现。

同时保护倒换也无法成功，因为K字节传递错误或说APS协议紊乱。

不过，光路正常时业务已经中断，因此这里没必要再赘述。

误码问题处理两例 本文主要对引起误码问题的原因进行了分析，总结出主要由外部原因和设备原因引起。同时以两个典型故障为例，具体分析了故障的现象及处理步骤，具有一定的实际意义。

标签： 误码问题；处理 1 引言 引起误码问题的原因有很多，但归纳起来主要由外部原因和设备原因引起。 外部原因主要包括光纤性能劣化、损耗过高、光纤接头不清洁或连接器不正确、设备接地不好、设备附近有强烈干扰源、设备散热不好、工作温度过高。

设备原因主要包括线路板接收侧信号衰减过大、对端发送电路有故障、本端接收电路故障、时钟同步性能不好，交叉板与线路板、支路板配合不好、支路板故障、风扇故障、板失效或性能不好。

2 典型故障1（线路板故障导致的误码） 四个站组成的一条无保护链，1站为网管中心站，集中型业务，即每个站均与1站有2M业务，如图1所示。

2.1 故障现象： 1站2M支路板有LPBBE误码；3站东向光板有RSBBE、MSBBE、HPBBE误码；4站西向光板有MSFEBBE、HPFEBBE误码；4站2M支路板有LPFEBBE误码。

2.2 处理步骤： 通过对上报的性能事件分析，可判断为3站东向光板收有问题或4站西向光板发有问题。

到达3号站，通过尾纤自环3站的东向光板，3站东向光板误码和1站2M支路板误码消失，说明是4站西向光板问题。

到达4站，更换西向光板，误码问题解决。 3 典型故障2（时钟板故障导致的误码问题） 四个站组成的一个复用段保护环，1站为网管中心站，每个站均与1站有2M 业务，如图2所示。 3.1 故障现象： 1号站、3号站、4号站相应的2M业务通道报LPBBE、LPFEBBE误码；2号站东向板、3号站东西向光板、4号站西向光板报大量RSBBE、MSBBE、HPBBE以及MSFEBBE、HPFEBBE误码，一些光板还存在大量指针调整。

3.2 处理步骤： 从误码性能事件分析，3号站的时钟单元故障。 到达3号站，更换时钟交叉板，误码消失，故障排除。 4 总结 綜上所述，引起误码问题的原因主要由外部原因和设备原因所引起。本文以两个典型故障为例，具体分析了故障的现象及处理步骤，为我们今后的工作提供了宝贵的经验。

设备常见告警分析
SDH接口板常见告警
SL64、S16、SL4、SLQ4、SD4、SL1、SQ1、SQE 等单板
1、R-LOS告警:接收侧数据信号丢失，是最常见的告警。

一般是光纤断或光路衰耗过大。

2、R-LOF告警：在接收端检测到定帧字节A1≠f6H、A2≠28H，说明接收侧帧同步丢失。

一般由光板故障或光路故障引起。

3、B2-EXC告警：B2误码过量，检测到B2误码块个数超过规定值。

4、MS-REI告警：线路板所连的对端站检测到有B2误码块，向本站传回M1字节（M1字节标识误码块个数）。

5、MS-AIS告警：检测接收到的复用段开销字节K2(bit
6、
7、8）=111时，上报此告警。

告警含义是整个SIM-N帧内除SIM-NRSOH外全部为“1”。

一般由R-LOS告警引起或上游站传送过来。

6、MS-RDI告警：
检测接收到的复用段开销字节K2(bit6、7、8）=110。

一般由下游站回告上来，表示下游站接收到的本站信号有故障，说明本站至对端线路板之间有问题。

7、AU-AIS告警：
某个AU4的H1H2H3为全“1”。

一般由R-LOS、MS-AIS告警引起，常见业务配置有问题，如前站业务未穿通到本站。

8、HP-RDI告警：
检测接收到的高阶通道开开销字节G1(bi+5=1。

一般由对端复用段或高阶通道故障引起。

9、AU-LOP告警：检测到AU指针H1/H2字节非法。

常见的是业务时隙冲突。

10、HP-TIM告警：
高阶通道追踪识别符失配告警，一般由两端光板的追踪识别符不一致引起。

SDH传输网故障分析及处理流程作者：李永刚，王永群来源：《中国新通信》 2018年第7期引言：在现代信息社会，SDH 作为信息传输的重要支撑，承担着大数据业务的传输任务。

它可实现网络有效管理、实时业务监控、动态网络维护、不同厂商设备间的互通等多项功能。

日常维护工作要求机房人员能够对各类故障做到进行迅速定位并排除。

一、传输故障定位的基本原则及处理思路传输故障定位一般应遵循“先抢通后修复、先站外后站内、先干线后支线、先群路后支路”的原则。

故障发生后，应通过网管或到达现场认真查看故障现象，分析可能原因。

一般应遵循“一看二问三思考四处理”的思路。

二、常见传输故障处理方法2.1 环回测试法环回法可以在故障发生时，迅速建立一个独立的传输通道，便于迅速的将故障定位在两站之间。

环回可以通过在DDF 架上做硬件环回实现，也可以通过传输设备做软件环回实现，同时接入误码仪测试通道环中信号的优劣。

如果用软件在传输设备上实现环回必须分清支路环回和AU 环回、终端环回和线路侧环回。

2.2 仪表测试法仪表测试法一般用于排除传输设备和通道故障。

目前传输机房配备的常用测试仪表包括2M 误码测试仪、SDH 测试仪、光功率计、光时域反射仪、万用表等。

三、故障排除3.1 应用环回法定位故障单站维护区域内开通华为OPTIX 2500 系统，A 到D 站为二纤双向无保护链路，一天B 站与D 站之间有大量2M 业务不通, 在B 站机房内挂仪表测试, 可以先后通过对 B 站电口本端环回,B 站东向线路板光纤本端环回、C 站东向线路板光纤本端环回、D 站西向线路板远端环回、D站对应电口远端环回来定位故障。

故障分析: (1) 如果B 站电口本端环回业务不通, 则说明同轴电缆、设备接口板或PQ 支路板故障，故障在机房内部。

(2) 如果B 站东向线路板处环回业务不通, 则说明可能是 B 站内部的设备或光线路板的问题。

(3) 如果 C 站西向线路板外环回业务不通, 则说明可能是 B、C 之间的光路或光接口问题。
