20、光纤传输设备误码问题与处理方法研究

I互联网+安全nternet Security 光网络波分设备光功率异常和误码故障处理探讨□幺宏伟中国人民解放军31401部队【摘要】随着光网络波分设备及大规模建设，在进行网络优化工作时，要将优化的重点放在光网络波分设备光功率优化上，光网络波分设备光功率优化是指在进行光网络波分设备高质量建设入网的同时，进一步完善现有光功率，在使其充分发挥各自优势的基 础上深度融合，有利于打造技术先进、质量优良、覆盖领先的光网络波分设备这一目的。

对光网络波分设备优化的研究，可以帮助 运营商在光网络波分设备建设及使用期间，针对性的有效提升误码故障处理效果，提升光网络波分设备光功率质量。

【关键词】光网络波分光功率误码设备误码对于波分设备来说，光功率异常和误码是两个最常见的故障问题。

光功率值是光网络波分设备系统的一个重要性能指标。

输人光功率异常（过低或过高）会导致误码甚至业务中断。

误码是指代码元素在传输过程中发生的错误。

光网络波分设备系统中产生误码的原因很多。

除光功率异常外，还 包括色散容限不够、各频率段资源协同效力不足、光纤非线性和单板光器件性能下降等。

一、光网络波分设备存在的问题1.1光网络波分设备各频率段资源协同效力不足光网络波分设备各频率段资源协同效力不足，光网络波分设备光功率异常反映了光网络波分设备各频率段资源在协同利用中存在以下的问题。

光网络规划区域内仍有大量D频 率段未完成退频，需综合考虑退频方案，降低对光网络的干扰：多个基站周边区域都存在干扰，原因为在光网络开通后，D频率段未进行退频，造成D频率段的D1D2频率段对光网络频率段干扰，严重影响站点网络验证工作。

锚点参数设置不合理、邻区错/漏配影响光网络驻留和语音感知，在光网络波分设备开通后，存在大量参数设置不合理问题，严重影响光网络波分设备感知以及光网络与光网络切换感知。

光网络反向开通站点中存在大量整站低流量：计划建设部项目主管反映，目前光网络反向开通光网络的站点中，存在整站日均流量低于平均水平，对设备和投资是极大的浪费。

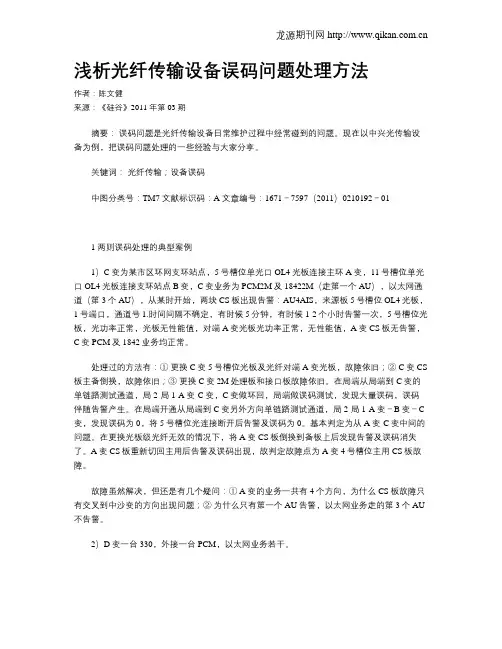

浅析光纤传输设备误码问题处理方法作者：陈文健来源：《硅谷》2011年第03期摘要：误码问题是光纤传输设备日常维护过程中经常碰到的问题。

现在以中兴光传输设备为例，把误码问题处理的一些经验与大家分享。

关键词：光纤传输；设备误码中图分类号：TM7 文献标识码：A 文章编号：1671－7597（2011）0210192－011 两则误码处理的典型案例1）C变为某市区环网支环站点，5号槽位单光口OL4光板连接主环A变，11号槽位单光口OL4光板连接支环站点B变，C变业务为PCM2M及18422M（走第一个AU），以太网通道（第3个AU），从某时开始，两块CS板出现告警：AU4AIS，来源板5号槽位OL4光板，1号端口，通道号1.时间间隔不确定，有时候5分钟，有时候1-2个小时告警一次，5号槽位光板，光功率正常，光板无性能值，对端A变光板光功率正常，无性能值，A变CS板无告警，C变PCM及1842业务均正常。

处理过的方法有：①更换C变5号槽位光板及光纤对端A变光板，故障依旧；② C变CS 板主备倒换，故障依旧；③更换C变2M处理板和接口板故障依旧。

在局端从局端到C变的单链路测试通道，局2-局1-A变-C变，C变做环回，局端做误码测试，发现大量误码，误码伴随告警产生。

在局端开通从局端到C变另外方向单链路测试通道，局2-局1-A变－B变－C 变，发现误码为0，将5号槽位光连接断开后告警及误码为0。

基本判定为从A变-C变中间的问题。

在更换光板级光纤无效的情况下，将A变CS板倒换到备板上后发现告警及误码消失了。

A变CS板重新切回主用后告警及误码出现，故判定故障点为A变4号槽位主用CS板故障。

故障虽然解决，但还是有几个疑问：① A变的业务一共有4个方向，为什么CS板故障只有交叉到中沙变的方向出现问题；②为什么只有第一个AU告警，以太网业务走的第3个AU 不告警。

2）D变一台330，外接一台PCM，以太网业务若干。

现象：业务开通割接后以太网业务正常，但是PCM业务异常，电话提机后噪音巨大，但是接通后噪音明显变小，割回老传输则恢复正常。

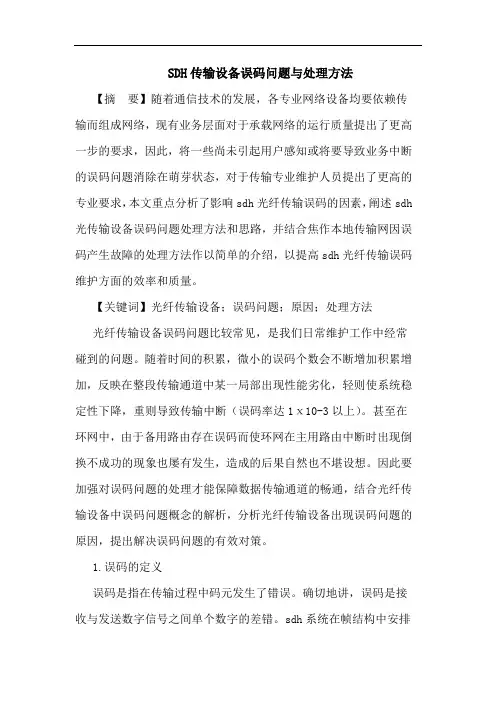

SDH传输设备误码问题与处理方法【摘要】随着通信技术的发展，各专业网络设备均要依赖传输而组成网络，现有业务层面对于承载网络的运行质量提出了更高一步的要求，因此，将一些尚未引起用户感知或将要导致业务中断的误码问题消除在萌芽状态，对于传输专业维护人员提出了更高的专业要求，本文重点分析了影响sdh光纤传输误码的因素，阐述sdh 光传输设备误码问题处理方法和思路，并结合焦作本地传输网因误码产生故障的处理方法作以简单的介绍，以提高sdh光纤传输误码维护方面的效率和质量。

【关键词】光纤传输设备；误码问题；原因；处理方法光纤传输设备误码问题比较常见，是我们日常维护工作中经常碰到的问题。

随着时间的积累，微小的误码个数会不断增加积累增加，反映在整段传输通道中某一局部出现性能劣化，轻则使系统稳定性下降，重则导致传输中断（误码率达1ⅹ10-3以上）。

甚至在环网中，由于备用路由存在误码而使环网在主用路由中断时出现倒换不成功的现象也屡有发生，造成的后果自然也不堪设想。

因此要加强对误码问题的处理才能保障数据传输通道的畅通，结合光纤传输设备中误码问题概念的解析，分析光纤传输设备出现误码问题的原因，提出解决误码问题的有效对策。

1.误码的定义误码是指在传输过程中码元发生了错误。

确切地讲，误码是接收与发送数字信号之间单个数字的差错。

sdh系统在帧结构中安排了丰富的开销字节用于误码监测，它们是b1再生段误码、b2复用段误码、b3高阶通道误码、v5低阶通道误码。

下表表一总结了指示各种误码开销字节：一般来说，如有高阶误码，则一般会有低阶误码；若有低阶误码，则不一定会出现高阶误码。

例如，有b1误码，则一般会有v5误码；反之，如有v5误码，不会有b3、b2和b1误码。

即高阶误码会引起低阶误码。

因此，我们在进行误码分析的时候，也要遵循“先线路后支路，先高阶后低阶”的故障定位原则。

2.各类误码处理思路对误码的处理要个个击破，不要被太多的通道误码干扰，同时一定要找到有误码业务的共性，通过告警性能事件的相关性分析，进行判断，进而从中跟踪一个2m，逐步准确定位故障的范围。

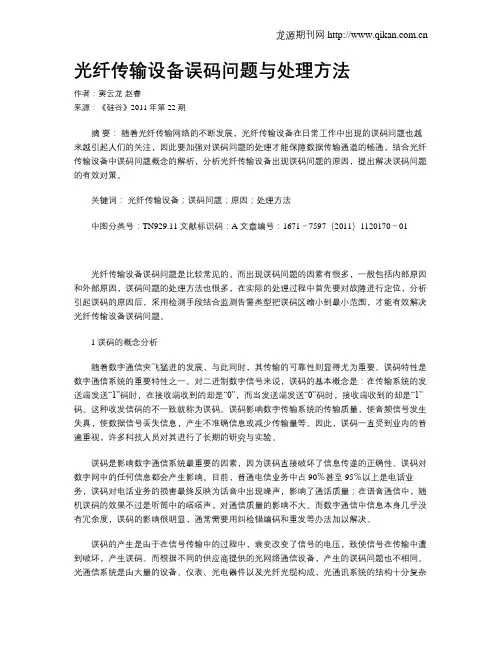

光纤传输设备误码问题与处理方法作者：窦云龙赵睿来源：《硅谷》2011年第22期摘要：随着光纤传输网络的不断发展，光纤传输设备在日常工作中出现的误码问题也越来越引起人们的关注，因此要加强对误码问题的处理才能保障数据传输通道的畅通，结合光纤传输设备中误码问题概念的解析，分析光纤传输设备出现误码问题的原因，提出解决误码问题的有效对策。

关键词：光纤传输设备；误码问题；原因；处理方法中图分类号：TN929.11 文献标识码：A 文章编号：1671－7597（2011）1120170－01光纤传输设备误码问题是比较常见的，而出现误码问题的因素有很多，一般包括内部原因和外部原因，误码问题的处理方法也很多，在实际的处理过程中首先要对故障进行定位，分析引起误码的原因后，采用检测手段结合监测告警类型把误码区缩小到最小范围，才能有效解决光纤传输设备误码问题。

1 误码的概念分析随着数字通信突飞猛进的发展，与此同时，其传输的可靠性则显得尤为重要。

误码特性是数字通信系统的重要特性之一。

对二进制数字信号来说，误码的基本概念是：在传输系统的发送端发送“1”码时，在接收端收到的却是“0”，而当发送端发送“0”码时，接收端收到的却是“1”码。

这种收发信码的不一致就称为误码。

误码影响数字传输系统的传输质量，使音频信号发生失真，使数据信号丢失信息，产生不准确信息或减少传输量等。

因此，误码一直受到业内的普遍重视，许多科技人员对其进行了长期的研究与实验。

误码是影响数字通信系统最重要的因素，因为误码直接破坏了信息传递的正确性。

误码对数字网中的任何信息都会产生影响。

目前，普通电信业务中占90％甚至95％以上是电话业务，误码对电话业务的损害最终反映为话音中出现噪声，影响了通话质量；在语音通信中，随机误码的效果不过是听筒中的嗒嗒声，对通信质量的影响不大。

而数字通信中信息本身几乎没有冗余度，误码的影响很明显，通常需要用纠检错编码和重发等办法加以解决。

论文编号：专业技术资格评审高级工程师论文题目传输设备误码问题处理申报专业传输二〇一一年九月目录论文摘要（中文） (3)一、误码的定义和影响 (3)二、误码检测机理 (4)三、引起误码的常见原因 (7)1．外部原因 (7)2．设备原因 (7)四、误码性能的规范 (8)五、误码问题的处理思路 (9)1．告警性能分析法 (9)2．逐段环回法 (9)3．替换法 (9)六、误码问题的处理步骤 (10)1．找到误码的源头 (10)2．排除线路误码，排除外部原因 (10)3．分析支路误码性能事件，排除支路误码 (10)七、DWDM系统中的误码问题 (12)1．波分系统产生误码的原因 (12)2．DWDM系统误码处理方法 (14)八、常见误码故障的典型案例 (17)1．时钟板故障导致的误码问题 (17)2．交叉板故障导致突发大误码 (18)参考文献 (19)传输设备误码问题处理摘要：本文阐述了传输设备中误码产生的原因，检测机理以及误码处理的一般步骤和方法，对SDH系统和DWDM系统误码分别进行了讨论，最后通过典型案例的分析进一步说明误码类故障的定位和处理过程。

关键字：误码性能事件告警一、误码的定义和影响误码就是经接收判决再生后，数字流的某些比特发生了差错，使传输信息的质量发生了损伤。

一般用误码率来衡量信息传输质量（BER），即特定观测时间内错误比特数与传输比特数的之比当作误码率。

使用这一参数有一定的局限性，并不能区分连续零星误码和突发性大误码，事实上，这两种误码对具体业务的影响是不同的。

语音通信中，连续的零星误码通常不会造成断话影响，可能造成电话有杂音，音质下降，一般可以容忍，但对于突发性大误码，则很有可能造成断话，这是不能容忍的。

数据通信中信息几乎没有冗余度，数据块中错一个比特和多个比特效果相同，都不能使用，故对于数据通信，可以容忍突发性大误码，而不能容忍连续零星误码。

目前误码的度量是以ITU-T的G。

826/G。

光纤传输设备误码问题与处理方法研究作者：王钊来源：《科学家》2016年第10期摘要随着科技的不断进步，现如今的社会已经步入了一个网络社会，无论是工作、学习还是娱乐，网络的重要性都正在一点一点地呈现出来。

网络的重要性不言而喻，因此，一个快速的网络传输设备也越来越重要，由此产生了光纤。

但是在光纤传输过程中，比较常见的一类问题就是误码问题，本文将会对光纤传输设备中可能出现的误码问题及处理方法给予介绍。

关键词光纤传输；误码问题；诱发因素；处理方法1光纤传输设备中存在的误码问题光纤传输是近几年来刚刚兴起的网络传输技术，由于它具有操作简便、传输速度快、体积小等优点，渐渐的被许多人接受，受到了广泛的欢迎。

但是光纤传输技术在目前来说仍然处于发展阶段，并不是太完善，还有许许多多的问题，而其中最常见的问题就是光纤传输设备的误码问题。

对于网络信息的传递来说，最常见的还是二进制数字信号，但这种传输方式也有着非常明显的弊端，当传输系统发送端发送“0”时，接收端接收到“1”，反之发送端发送“1”时，接收端将会接收到“0”，这时对于信息的翻译就会发生非常大的差错，而这种错误的发生，就是误码。

一旦传输过程中，出现无码将会对数字信息的传输质量产生一定的影响，从而使传输的数据失真，或者出现丢失现象，甚至会降低信息的传输量，除此之外，还会影响到音频信号的发送，使之发生失真。

现如今的社会中，电信业务中起码90%以上的业务是电话业务，当误码问题发生时，会严重的影响语音信息的传递效果，在通话过程中会传出杂音，严重影响了通话质量。

在信号传输过程中，误码问题的产生，大多是因为信号的电压出现了变化，从而导致传输过程中信号遭到损坏，继而诱发误码。

2光纤传输设备产生误码问题的原因光纤传输的优点众所周知，传输速度快、操作便捷，但与此同时，光纤传输设备在信息传输过程中极易出现误码现象，研究发现，诱发误码的原因主要包括内部原因和外部原因两大部分。

2.1内部原因诱发光纤传输设备出现误码问题的内部原因一般包括光纤传输线路的传输质量、光功率异常、光器件性能减弱等。

光传输设备误码问题分析［提要］误码问题是传输设备维护中经常碰到的问题。

本文首先介绍一些光传输设备误码检测原理，以及误码产生的原因等原理知识，然后结合案例讲述光传输设备误码问题的处理思路和方法。

关键词：SDH；光传输；误码检测；误码处理一、误码机理（一）误码检测。

SDH光传输系统对误码的检测，是以“块”为单位的，所谓“块”，是指一系列与通道有关的连续比特。

当同一块内的任意比特发生差错时，就称该块为误码块。

SDH光传输设备中按分段分层的思想对误码进行全面系统的检测。

具体有再生段误码B1、复用段误码B2、高阶通道误码B3、低阶通道误码V5。

它们之间的关系可以用图1表示。

（图1）图1中，RST、MST、HPT、LPT分别表示再生段终端、复用段终端、高阶通道终端和低阶通道终端；B1、B2、B3以及V5误码分别在这些终端间进行监测。

由图1可以看出，如果只是低阶通道有误码，则高阶通道、复用段和再生段将监测不到该误码；如果再生段有误码，则将导致复用段、高阶通道、低阶通道出现误码。

所以，一般来说，有高阶误码则会有低阶误码。

例如，如果有B1误码，一般就会有B2、B3和V5误码；反之，有低阶误码则不一定有高阶误码。

如有V5误码，则不一定会有B3、B2和B1误码。

由于高阶误码会导致低阶误码，因此在处理误码问题时，我们应按照先处理高阶误码后处理低阶误码的顺序来进行处理。

（二）误码相关的性能和告警事件。

光传输系统本端检测到误码时，除本端上报误码性能或告警事件外，本端还将误码检测情况通过开销字节通知对端。

根据本端和对端上报的这些性能和告警事件，可以方便地定位是哪一段通道或哪一个方向出现误码。

表1给出了与误码相关的性能和告警事件列表。

（表1）二、误码问题常见原因误码产生的原因很多，但归结起来有两大类，外部原因和设备原因。

（一）外部原因。

（1）光纤性能劣化、损耗过高。

接收光功率低于接收灵敏度；（2）传输距离过短、未加衰减器，导致接受光功率过载；（3）光纤接头不清洁或连接不正确；（4）设备附近有强烈干扰源；（5）设备接地不好；（6）设备散热不良、工作温度过高。

SDH传输设备信号传输过程中误码问题的分析作者：徐峰来源：《西部论丛》2018年第12期误码问题一直是影响SDH设备信号传输质量的重要因素，本文从误码问题产生的原因和解决方案两个角度出发，力求减少SDH设备信号传输过程中误码问题的产生。

SDH信号传输；误码；分析所谓SDH是一种基于光纤通信系统的数字通信体系。

在SDH的信号传输过程中，会因为一些特殊的情况导致误码的出现。

误码信号流会导致传输数据的丢包，影响传输数据的完整性和准确性。

当网关对收到的数据包执行CRC校验时，将确定其是否发生了错误，从而决定是否将此数据包丢掉。

如果一个包中某个比特出现错误，那么接收终端接收的数据也会缺失此数据包所有数据，进而影响信号传输的质量。

所以对误码问题进行研究，能够有效地提升SDH 信号的传输质量。

误码是指信号在传输过程中，由于线路或环境的原因导致信息、传输信号和原始信号的位数发生了变化，即信息被破坏。

传输时应避免出现误码，否则会对传输系统造成一定的影响，降低网络传输的稳定性，甚至中断传输网络。

在SDH信号传输的过程中，以下几个因素会导致误码的产生：1.光器件性能降低光学设备性能的下降是产生误码问题的重要原因。

交叉板或时钟板的问题通常会导致许多线路板的高阶通道出现误码。

线路板问题可能会导致再生段或者复用段误码；支路板的问题会导致低阶通道的误码；光波长转换单元（OTU）处理芯片和电路性能、发端激光器波长不稳定、功率放大器和光模块故障也是产生误码的主要原因。

2.光纤线路由于传输的距离比较长，传输过程中所使用的光纤存在大量的尾纤跳接、可调衰耗连接以及法兰盘连接。

其中，如果存在尾纤连接的头没有连接完好、光缆线路出现中断、外界环境的干扰因素较多以及人为的不恰当操作等现象，都可能导致光纤和尾纤上的光功率出现极大地衰减、线路接收的光功率太高或者太低、光纤性能降低以及损耗太高等结果。

而光纤的接头没有得到及时彻底地清洁或者是连接出错等，也会导致再生段误码或者其他的低阶误码。

OTN光传输系统中的误码分析摘要：误码是指在光传输过程中，发送的码元和接收到的码元不一致出现的错误数字，什么是错误的数字，比如发端发送一个高电平信号1，而收端接收到的信号是低电平信号0，这就是传输过程中发生的错误数字，即有一个bit的误码。

误码主要来源有电磁辐射、交流变电、雷击、接地等产生的脉冲冲击和传输设备的损坏等。

本文就此展开了探讨。

关键词：OTN；关键技术；误码前言OTN技术作为现今一种全新的光传送网络技术,在实际应用过程中能够使传统电力网络层次得到有效简化,使现代电力通信系统的总体性能得到显著提升。

因此,OTN光传送网在电力通信系统中的有效应用,可以为我国多方领域提供多元化、全方位的优质通信业务。

1 OTN光传送网的技术特征OTN是一种在业务类型呈现IP化趋势的背景下所开发出来的新一代光传送网体系。

这种光传送网体系是由ITU-T提出的G.872、G.709、G.798等一系列建议所规范的。

OTN技术不仅能够提供充足的带宽，满足大颗粒IP业务的传送需求，同时还具有与SDH类似的组网功能，很好地解决了光层的组网、管理和保护问题，并且能够兼容WDM和SDH网络。

同时，OTN还拥有可以提供客户信号传送、复用、路由、管理、监控及保护等功能。

OTN的特点和技术优势主要有如下几个方面：1.1支持客户层信号的透明传输按照ITU-T提出的G.709建议中所定义的映射方法，OTN具有能够透明传送多种类型的客户层信号的功能，如SDH、IP、GbE、ATM、ODU复用信号等客户信号，并且OTN还能够传输以这些客户信号为载体的更高层次的客户信号，同时OTN设备的接口适配功能能够保证客户业务接入。

除此之外，OTN还支持无损调整ODUflex连接带宽的控制机制。

1.2交叉能力上的扩展性OTN交叉对线路速率透明，与具体每个波长信号的比特率无关。

即可以随着线路速率的增加而增加任意级别的交换速率。

且能够支持大容量、无阻塞的交叉以及未来各种客户业务和分组数据流业务。

光学通信中的光纤传输误差分析与校正技术近年来，随着信息技术的高速发展，光学通信作为通信领域中的先锋技术，对于现代社会信息交流的贡献不可忽视。

然而相对于传统通信方式，光学通信在传输过程中会受到更多的干扰和光传输误差。

这不仅影响传输的质量和可靠性，也会限制光学通信的发展。

因此，对于光学通信中光纤传输误差的分析和校正技术的研究具有重要意义。

一、光传输误差的种类在光学通信中，光传输误差主要是指光的衰减、色散和非线性等因素所导致的信号失真。

其中，光的衰减是指光的能量强度随着传输距离增加而逐渐降低的现象。

色散指光波长与传输距离的不匹配所导致的光脉冲畸变的现象。

非线性指材料的非线性量子效应对光波的传输产生的影响，如自相位调制、自相位调制等。

在实际应用中，这些光传输误差往往同时存在，会互相作用和影响，导致信号失真和传输距离受限等问题。

二、误差分析与校正技术为了解决光传输误差带来的问题，研究者们在误差分析的基础上，提出了各种误差校正技术，如预加重、后加重、前向误差纠正、后向误差纠正等。

其中，预加重技术是指在信号发射端对信号加权处理，以便在信号传输中抵消色散引起的失真。

后加重技术是指在信号接收端对接收的信号再次处理，以便在信号传输中抵消光衰减引起的失真。

而前向和后向误差纠正技术则是基于数字信号处理的技术，通过估计信号传输时产生的误差，并对误差进行纠正，从而降低光传输误差带来的影响。

此外，还有许多其他的误差校正技术，如等化器、相位复原、信道均衡等，这些技术都有着各自的适用范围和优缺点。

在实际应用中，需要根据具体情况进行筛选，选用最合适的技术以提升系统性能。

三、误差分析与校正技术在光学通信中的应用误差分析与校正技术的应用范围非常广泛。

在光学通信中，应用这些技术可以有效地提高光纤传输的质量和可靠性，增加传输距离和传输容量，满足现代通信对于高速、高带宽、高效率的要求。

例如在光纤通信中，预加重和后加重技术可以有效抵消色散和衰减，提高信号质量。

光纤传输设备误码问题与处理方法【摘要】随着光纤传输网络的不断发展，光纤传输设备在日常工作中出现的误码问题也越来越引起人们的关注，因此要加强对误码问题的处理才能保障数据传输通道的畅通。

文章结合光纤传输设备中误码问题概念的解析，分析光纤传输设备出现误码问题的原因，提出解决误码问题的有效对策。

【关键词】光纤传输设备；误码问题；原因；处理方法光纤传输设备误码问题是比较常见的，而出现误码问题的因素有很多，一般包括内部原因和外部原因，误码问题的处理方法也很多，在实际的处理过程中首先要对故障进行定位，分析引起误码的原因后，采用检测手段结合监测告警类型把误码区缩小到最小范围，才能有效解决光纤传输设备误码问题。

1.误码的概念分析误码的产生是由于在信号传输中的过程中，衰变改变了信号的电压，致使信号在传输中遭到破坏，产生误码。

而根据不同的供应商提供的光网络通信设备，产生的误码问题也不相同。

光通信系统是由大量的设备、仪表、光电器件以及光纤光缆构成，光通讯系统的结构十分复杂且互相关联，其中某一个环节出现错误故障，都会引起整个传输错误甚至瘫痪，因此在光通信系统光纤传输设备的误码问题需要及时有效的解决。

2.光纤传输设备产生误码问题的原因引起光纤传输设备产生误码问题的原因主要是内部原因和外部原因。

2.1内部原因主要包括光纤线路传输通道的质量、光器件性能、色散容限等首先，光纤传输线路传输质量，由于传输的距离长，在光纤中存在许多尾纤跳接、可调衰耗连接和法兰盘连接的方式，而这种连接容易出现接头连接故障、光缆线路中断的问题，外部环境因素也会对光纤传输线路传输质量产生影响，同时也存在任务操作失误造成故障隐患。

这些综合因素会导致光纤和尾纤上的光功率衰减增快、线路接收光功率过高或过低的异常情况，以及光纤性能减弱、光纤损耗过高，另外光纤接头不清洁或连接方式不正确，都能引起光纤传输设备发生段误码及其他低阶误码。

其次，光器件性能减弱，这也是光纤传输设备产生误码问题的主要原因，光器件中光有源器件是光通信系统中将电信号转换成光信号或将光信号转换成电信号的关键器件，是光传输系统的核心。
