注塑车间MES管理系统功能PPT课件

趋势控件介绍
这里所显示的趋势组是预先组态配置好的，包括显示类型、曲线颜色、时间轴等，趋势控件是不支持用户 自行添加的
MES实时监控的优势：
1）可以跨越DCS系统访问其他生产线的数据； 2）可以根据需求把监控点的趋势集中展示，查看综合的曲线组； 3）可以在MES系统中的DCS流程图上添加您需要的其他换面上的监控点； 4）可以为您量身打造一张参数、图形界面； 5) 理论上，在有网络的地方就可以登陆系统。
例如：我们可以把有逻辑关系的重要参数集中分组展示，以便于改善工艺流 程。
2、游标的实用 双击趋势窗口，可以显示检测值的游标，左右换动可以显示某一时间的检测值
可以隐藏测点信息 可以设置背景、标题、周期、放大倍率等等信息 可以查看该点的历史曲线
选择测点后点击设置按钮，选择数据选项卡，可以配置 该点曲线的一些显示信息
趋势查询也可以对比，不同流程图上的测点 在不关闭趋势图窗口的情况下切换页面，选择其他测点即可
鼠标右键点击流程图可以弹出流程图设置菜单 根据预先设置好的配置，一定时间后，自动切换画面
光标停留在测点上，可以显示点名和点描述 当测点达到报警信息要求，会根据程度变色或闪烁
趋势查询的两种方式
1、双击测点可以，进入该测点的趋势曲线
保留窗口，再双击其他测点，可以显示两条曲线，右键点击视窗，可以切换显示模式。
个性化设置可以从菜单树中选中， 也可以右键点击桌面直接进入
3 实时监测
流程图菜单树：按照需要分类排列
流程图监控窗口
实时监测功能介绍
可以显示DCS中的模拟量（AI）：温度、压力、液位、电流等等；
可以显示DCS中的开关量（DI）：泵的状态、开关阀门的状态、搅拌状态等等；
可以显示DCS中的模拟计算量（AM）：累积流量、工况风量等等。 注意：MES系统是不能控制现场的阀门、设备的。

6
信息化终端功能
获取计划 获取bom，上料表，图纸 获取通知,临时注意事项 获取作业指导书 获取印刷参数 炉温参数 获取ECN,物料确认表
上报进度 上报产线异常 启动订单异常处理流程
7
信息化终端-界面1
1 终端有多个功能界面，通 过快捷键或扫描功能码来切 换
2 通知，ECN,临时注意事项 等，平台下发到终端后，终 端界面主动跳转到相关界面
目前进度
890 6000 1800 6000 5000 7600
39
三 质量管理
IQC
IQC检验发现的物料异常信息，在线时能给予提示产线和QE；
统计出问题物料的清单
在线物料异常反 在线发现的来料异常能实时反馈到IQC进行处理，并在下次来料时便于IQC验
馈
证有无改善
首检
MES与首件机实时对接，将A首件的检验结果回传到生产线（贴片机）；针对 首件失败的情况，贴片机第一时间停止，必须修正贴片机相应操作方能继续 贴装；
）
1 流程处理过程查询，随时掌握处理进度；异常问题列表，总览产线问题
二 制程管理-订单异常处理流程
）
1 产线工位界面
二 制程管理-ECN流程
）1 电子流程启动审批签收，实时下发到产线各工位；防呆：工位须确认相关ECN,才能过数
二 制程管理-ECN流程
） 1 ECN列表显示所有有效ECN；显示各部门接收情况，各工序执行情况
二 制程管理-订单异常处理流程
） 1 高效解决产线的异常问题；形成闭环解决机制
2 三个大的功能：异常问题处理 异常问题在产通知
异常问题的查询
产线启动
•产线员工，按下 安灯按键，系统 自动启动一个流 程 •根据按键不同， 系统自动分配大 问题类型：物料， 设备，工艺 •员工可以再细分 选择问题类型

系统监控与维 护
建立系统监控和维护机 制，及时发现和解决问 题，保证系统的稳定运 行。
MES系统集成方案
01
系统接口
02
数据集成
03
功能集成
04
界面集成
05
通信集成
确定各系统之间的接口方 式和协议，包括数据传输 、数据格式和通信协议等 。
制定数据集成方案，实现 各系统之间的数据共享和 交换。
将各系统的功能进行整合 ，实现生产管理、工艺控 制、质量检测等功能的集 成。
化工行业应用案例
01
巴斯夫MES系统
02
中国石化MES系统
该MES系统应用于德国巴斯夫集团， 实现了化工生产计划、排产、生产执 行等环节的信息化管理。
该MES系统应用于中国石化，实现了 化工生产计划、排产、生产执行等环 节的信息化管理。
03
中国石油MEs系统
中国石油也引入了MEs系统，实现了 化工生产计划。
质量管理
质量数据采集
MES系统可以实时采集生产 过程中的质量数据，包括产品 检测数据、过程控制数据等，
为质量分析提供数据支持。
质量检测
MES系统可以对生产过程中的产 品进行实时检测，对不合格品进 行及时处理和追踪，确保产品质 量符合要求。
质量分析
MES系统可以对采集到的质量数据 进行深入分析，发现潜在的质量问 题，提出相应的改进措施。
2023
《mes培训课件》
contents
目录
• MES系统概述 • MES系统的核心功能 • MES系统的实施与部署 • MES系统的评估与优化 • MES系统的应用案例 • MES系统的未来趋势
01
MES系统概述
MES定义与特点

作业计划与控制的内容：根据下达的车间任务，生 成车间作业计划并输出派工文件作为生产依据；通 过对生产记录分析，实现对各工作单元和设备任务 进展情况的跟踪与监控，确保作业计划按时完成。
为实施作业计划与控制，必须同时对车间设备、物 料、人员、信息、数据等资源及过程进行有效管理 。
COPYRIGHT © HUST
COPYRIGHT © HUST

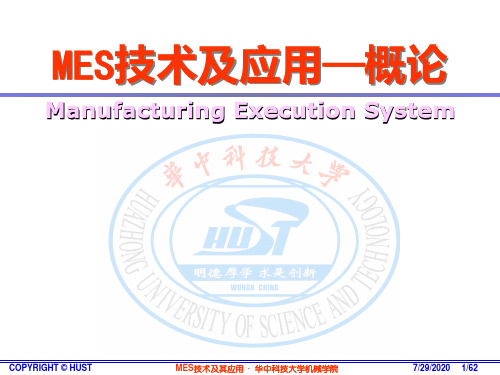

MES技术及其应用 ·华中科技大学机械学院
7/29/2020 22/62
MES 产生的背景 （3） 其它先进制造与管理模式发展的需要
计算机集成制造系统（CIMS）：对车间层制造 过程及管理自动化以及与其它分系统集成的需 求；
JIT/精益生产：对生产现场实施“零库存”控 制的需求；
COPYRIGHT © HUST
MES技术及其应用 ·华中科技大学机械学院
7/29/2020 14/62
MES定义
MES汇集了车间中用以管理和优化从定单下达到生产 完成全过程中的所有活动的硬件或软件组件，它控制 和利用准确的制造信息，对车间生产活动中的实时事 件做出快速响应，同时向企业决策支持过程提供相关 生产活动的重要信息。
虽然ERP和现场自动化系统已经发展到了非常成熟 的程度，但是由于ERP系统的服务对象是企业管理 的上层，一般对车间层的管理流程不提供直接和详 细的支持。
而现场自动化系统的功能主要在于现场设备和工艺 参数的监控，它可以向管理人员提供现场检测和统 计数据，但是本身并非真正意义上的管理系统。
所以，ERP系统和现场自动化系统之间出现了管理 信息方面的“断层”，对于用户车间层面的调度和 管理要求，它们往往显得束手无策或功能薄弱。作 为连接两者的桥梁，MES应运而生。
7/29/2020 20/62

12
解决方案
功能细节 – 工位看板及按灯系统
➢ 应用实例：
➢ 终端界面
13
解决方案
功能细节 – 工位看板及按灯系统
➢ 应用实例：
➢ 总控界面
14
15
为生产车间提供MES系统设计及实施。
目标
1. 自动化控制车间的全部生产工作：派工、任务提交、异常汇报及处理等； 2. 信息化管理产品工艺数据、生产任务和设备资源； 3. 实时监控所有产品在车间的各种状态，工序流转及各节点的产成状况； 4. 实时监控所有设备当前的工作状态，监控各节点的负荷； 5. 自动化采集车间的生产信息，减少人工参与，降低数据误差； 6. 实时、准确统计数据，为改进生产方法、降低消耗提供依据。
2011年 与美国TRANS-GLOBAL
CHANNEL, INC合作，
2010 成立“海宝传感”，
打入国际市场。
涉足传感及物联网领域
2006年 成立西安研发中心 2007年 发布精益制造执行管理系统 2009年 在无锡成立“海宝科技”，总体发布E2\E3\E9软件，集成MES系统
2
项目简述
内容
➢ 主要功能：
➢ 从MES获取本工位的工作内容及工艺指导、物料（物流）信息 ➢ 现场提交工作进度（条码、扫描、按键） ➢ 呼叫（设备、物料、品质），亮灯显示 ➢ 接收通知、提醒和发出超时提示 ➢ 统计本工位的生产别使用。 看板屏可以为单显示屏也可为触控屏
据和为智能设备提供工程参数
5. 信息共享与发布：根据车间生产状况利用通过系统的信息平台提供多种形式的报
表和统计查询功能
6. 呼叫系统：工位终端的呼叫系统和班组、车间级的呼叫反馈
5
主要数据
解决方案

在使用MES系统的过程中，企业应该加强 员工培训和技术支持，提高员工的操作技能 和对于系统的信任度。
建立完善的数据安全管 理制度
持续优化系统功能和性 能
企业应该建立完善的数据安全管理制度，加 强对于敏感信息和生产数据的保护，防止数 据泄露和损坏。
在使用MES系统的过程中，企业应该持续 关注系统功能和性能的优化和升级，提高系 统的稳定性和可靠性。
MES发展
MES在不断发展完善中，逐渐形 成了多种不同的应用方案和技术 架构。
MES系统架构
系统组成
MES系统由主数据管理、计划 管理、执行管理、质量管理、 物料管理、设备管理、数据分
析等模块组成。
数据流
MES通过与ERP等上层系统的集 成，获取计划和物料信息，通 过与现场设备的通信和数据采 集，实现生产过程的管控和数
05
MES未来趋势
技术发展方向
云计算技术的应用
随着云计算技术的不断发展，未来MES系统将更加依赖于云计算技术，实现更高效、更灵 活的生产管理。
大数据与人工智能的应用
MES系统将进一步利用大数据和人工智能技术，对生产数据进行深入分析和挖掘，实现生 产过程的精细化管理，提高生产效率和产品质量。
工业互联网的融合
按照规划进行系统建设，包括软硬件环境搭建、系统开 发、系统测试等。
用户培训
对操作人员进行培训，提高用户对系统的熟练度和技能 水平。
系统上线运行
系统正式上线运行，并进行持续优化和改进。
MES应用场景
生产计划管理
生产过程控制
通过MES系统进行生产计划编制、调整和 执行监控，提高生产计划的准确性和精细度 。
MES与智能制造的融合发展
智能制造的趋势推动

第20页/共37页
实施MES行业特点
行业 医药业
首要的
❖ 遵守FDA ❖ 批次记录管理 ❖ 批次跟踪
食品和饮料
❖ 批量跟踪 ❖ 需要确保质量
连续(不间断)制 造业
❖ 配方管理 ❖ 需要流程控制 ❖ 批次记录管理
原因
次要的
❖ 需要确保质量 ❖ 配方管理
❖ 遵守FDA ❖ 配方管理 ❖ 需要增加产量和收益
行业 半导体 汽车
首要的
❖ 需要增加产量和收益 ❖ 批量跟踪
❖ 需要确保质量 ❖ 客户订单跟踪
原因 次要的
❖ 配方管理 ❖ 增加机器使用率 ❖ 需要精确的生产排产
❖ 需要制造的生产历史记录 ❖ 优化机器的性能
医疗设备
❖ 遵守FDA ❖ 批量跟踪 ❖ 需要制造的生产历史记录
❖ 工作指令管理 ❖ 需要确保质量
内容
1 MES位置 2 MES功能 3 MES作用
第1页/共37页
企业信息化的分工
订 单
产品设 计
ERP
工艺设 计
CAD CAE
PDM
CAPP
客户
制造/采购计 划
生产制 造
MES
第2页/共37页
CRM
产品总 装
交 付
信息化管理系统——内容
依据信息化管理目标不同，企业信息化系统 的内容差异较大，一般地，企业信息化系统由以 下三个主要层次组成，各层次中包含有用途各异、 功能各异的业务处理子系统或功能组件。
映给“计划”，在计划与生产之间需要有一个“实时的信息通道”，MES （制造执行系统）就是计划与生产之间承上启下的“信息枢纽”。 • 只有在MES提供了详尽的生产状况反馈后，ERP才能有效地运作计划的职 能。

做什么
MES 时间因子=10X
怎么做
Controls 时间因子=1X
做了什么/ 人员反馈 输入输出 测量值
设备操作 和控制
人员指令/ 如何人员设备MES是什么？
MESA对MES的定义 制造执行系统协会（Manufacturing Execution System Association, MESA）对MES所下的定义：
在下层的生产控制层，企业主要采用自动化生产设备、自 动化检测仪器、自动化物流搬运储存设备等解决具体生产（制 程）的生产瓶颈，实现生产现场的自动化控制。现场自动化系 统的功能主要在于现场设备和工艺参数的监控，它可以向管理 人员提供现场检测和统计数据，但是本向并非真正意义上的管 理系统。
MES的目标价值/解决的问题
“MES能通过信息传递对从订单下达到产品完成的整个过程进行优化管理。 当工厂发生实时事件时， MES能对此及时做出反应、报告，并用当前的准确数据对排泄物房间通风指导和处理。这种对状态变 化迅速响应使MES能够减少企业内部没有附加值的活动，有交地指导工厂的生产动作过程，从而使其 既能提高工厂及时交货能力，改善物料的流通性能，又能提高生产回报率。MES还通过双向的直接通 讯在企业内部和整个产品供应链中提供有关产品行为的关键任务信息。” MESA对MES的定义强调了以下三点： 1. MES是对整个车间制造过程的优化，而不 是单一解决某个生产瓶颈。 2. MES必须提供实时收集生产过程数据的功能，并做出相应的分析和处理。 3. MES需要与计划层和控制层进行信息交互，通过企业的连续信息流来实现企业信息集成。
MES（制造执行系统）
Manufacturing Execution System
MES
目录 MES是什么？ MES的目标价值/解决的问题 MES的核心功能 MES主要功能相关实施工具 MES产品与相关企业（见下载文档） MES案例分享（见下载文档）

06
设备管理与预防性维护策 略部署
设备台账建立及状态监测
设备基础信息管理
记录设备名称、型号、规格、生 产厂家、安装日期等基础信息。
设备状态监测
实时监测设备运行状态，包括设 备开关机状态、运行时长、故障
信息等。
设备维修记录
记录设备维修历史，包括维修时 间、维修内容、更换零部件等详
细信息。
预防性维护计划制定和执行
数据可视化技巧
分享数据可视化的常用技巧，如选择合适的图表类型、使用颜色和 动画等增强视觉效果。
数据分析应用场景举例
01
02
03
04
生产过程监控
通过实时数据分析，监控生产 过程中的关键指标和异常情况
，及时进行调整和优化。
质量追溯与改进
利用历史数据分析，追溯产品 质量问题的根源，并制定相应
的改进措施。
。
数据监控
对采集的数据进行实时监控和分析 ，及时发现生产过程中的异常情况 。
数据报表与分析
根据采集的数据生成各类报表和分 析结果，为生产管理提供决策支持 。
04
物料管理与物流配送
物料需求计划编制
分析产品结构和工艺流程
了解产品的组成部分、生产工序及所需物料，为编制物料需求计 划提供依据。
确定物料需求的时间和数量
适用范围及优势
适用范围
适用于离散型制造业、流程型制造业等不同类型的制造业企业，以及汽车、电 子、机械、化工等各个行业。
优势
提高生产效率、降低生产成本、提高产品质量、加强生产过程的可追溯性和可 控性等，为企业带来显著的经济效益和管理效益。
02
MES系统架构与组成
整体架构设计
分层架构设计
