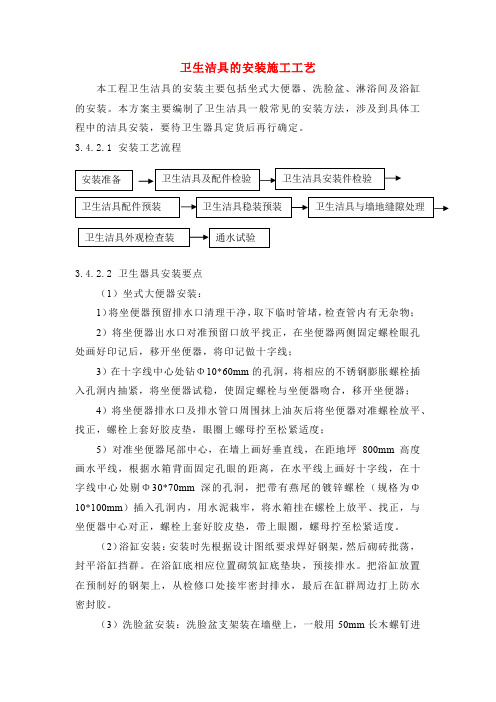

卫生洁具的安装施工工艺本工程卫生洁具的安装主要包括坐式大便器、洗脸盆、淋浴间及浴缸的安装。
本方案主要编制了卫生洁具一般常见的安装方法，涉及到具体工程中的洁具安装，要待卫生器具定货后再行确定。
3.4.2.1 安装工艺流程 3.4.2.2 卫生器具安装要点 （1）坐式大便器安装：1）将坐便器预留排水口清理干净，取下临时管堵，检查管内有无杂物；2）将坐便器出水口对准预留口放平找正，在坐便器两侧固定螺栓眼孔处画好印记后，移开坐便器，将印记做十字线；3）在十字线中心处钻Φ10*60mm 的孔洞，将相应的不锈钢膨胀螺栓插入孔洞内抽紧，将坐便器试稳，使固定螺栓与坐便器吻合，移开坐便器；4）将坐便器排水口及排水管口周围抹上油灰后将坐便器对准螺栓放平、找正，螺栓上套好胶皮垫，眼圈上螺母拧至松紧适度；5）对准坐便器尾部中心，在墙上画好垂直线，在距地坪800mm 高度画水平线，根据水箱背面固定孔眼的距离，在水平线上画好十字线，在十字线中心处剔Φ30*70mm 深的孔洞，把带有燕尾的镀锌螺栓（规格为Φ10*100mm ）插入孔洞内，用水泥栽牢，将水箱挂在螺栓上放平、找正，与坐便器中心对正，螺栓上套好胶皮垫，带上眼圈，螺母拧至松紧适度。
（2）浴缸安装：安装时先根据设计图纸要求焊好钢架，然后砌砖批荡，封平浴缸挡群。
在浴缸底相应位置砌筑缸底垫块，预接排水。
把浴缸放置在预制好的钢架上，从检修口处接牢密封排水，最后在缸群周边打上防水密封胶。
（3）洗脸盆安装：洗脸盆支架装在墙壁上，一般用50mm 长木螺钉进通水试验 卫生洁具外观检查装卫生洁具与墙地缝隙处理安装准备 卫生洁具及配件检验 卫生洁具安装件检验 卫生洁具配件预装卫生洁具稳装预装行固定。
如装P式存水弯，排水管应暗敷于墙内，如装S式存水弯，排水管应为明装，管口套好丝扣，管口伸出地面250mm，面盆下水铜器连接时，应加麻丝圈涂白漆，用铜格林收紧，P式用压盖压住。
成组安装洗脸盆时，中心间距为700mm，高低保持同一水平线上，误差不得大于3mm。
卫生洁具安装施工方法1.准备工作在进行卫生洁具安装前，首先要准备好所需的工具和材料，例如螺丝刀、扳手、橡胶垫、密封胶等。
同时要检查卫生洁具是否完整，并清理卫生洁具安装的位置，确保其平整、干燥。
2.安装马桶安装马桶前，先将马桶背部与水箱连接好，确保连接口处没有松动和漏水。
然后将马桶放置在安装位置上，用螺丝固定到地面上。
为了保证防滑和平稳，可以在马桶和地面之间放置橡胶垫，并用螺丝固定。
3.排水管安装将排水管连接到马桶底部的排水口上。
需要注意的是，要确保排水管与马桶排水口之间的连接处紧密，无松动，并使用密封胶进行固定，以防止漏水。
4.安装浴缸和淋浴房安装浴缸和淋浴房前，要先检查安装位置的水平度，并在底部垫上橡胶垫。
然后将浴缸或淋浴房放置在安装位置上，使用螺丝或紧固条固定。
在固定之前，要确保浴缸或淋浴房与墙面之间有足够的间隙用于填充密封胶。
5.安装洗脸盆安装洗脸盆前，要先将洗脸盆的水龙头和排水管连接好，确保连接处无松动和漏水。
然后将洗脸盆放置在安装位置上，并使用螺丝或紧固条固定。
为了确保安全和稳定，可以在洗脸盆和安装位置之间放置橡胶垫，并用紧固物固定。
6.安装厕所配件安装卫生洁具的最后一步是安装厕所配件，例如置物架、吊钩、纸巾盒等。
根据需要选择合适的安装位置，使用螺丝或胶水固定。
在进行卫生洁具安装时，需要注意以下几点：-使用适当的工具，并确保工具的质量。
-仔细阅读卫生洁具的安装说明书，按照说明进行安装。
-安装卫生洁具前要确保安装位置的平整、干燥和稳固。
-安装过程中要注意保护卫生洁具，避免刮伤或损坏。
-完成安装后，要检查每个连接处是否紧固，是否有松动或漏水的情况。
卫浴洁具的安装工艺流程1.准备工作：在安装卫浴洁具之前，首先需要进行准备工作。
检查卫浴洁具的尺寸、型号和数量是否与设计图纸一致，并准备好相应的安装工具和材料。
2.水电布置：根据设计要求和卫浴洁具的安装位置，进行水电布置。
将水管和排水管布置到相应的位置，并连接到主体管道上。
此外，还需要在卫浴洁具所在的墙面进行电线的预埋和插座安装。
3.墙面防水：卫浴洁具的安装通常涉及到墙面防水处理。
在安装之前，需要对卫浴洁具所在的墙面进行防水处理，以防止水分渗透到墙体内部造成损坏。
常见的防水方法包括涂刷防水涂料、使用防水膜和填充防水胶等。
4.准备底座：根据卫浴洁具的要求，准备好相应的底座。
底座可以起到支撑和固定卫浴洁具的作用，并且可以使卫浴洁具与地面保持水平。
5.固定卫浴洁具：将准备好的卫浴洁具安装到相应的位置上。
首先，根据卫浴洁具的尺寸，在墙面上标出洞口的位置。
然后，在墙面上钻孔，并使用膨胀螺栓或螺丝将卫浴洁具固定到墙面上。
6.连接管道：将卫浴洁具与水管和排水管道连接。
使用适当的接头和密封胶将管道连接紧密，并确保连接处没有泄漏。
同时，检查水龙头、淋浴和马桶等卫浴洁具的功能是否正常。
7.装饰工艺：在卫浴洁具安装完成后，进行装饰工艺。
安装瓷砖或其他墙面材料，进行墙面装修。
此外，还可以根据需要安装镜子、浴室柜和吊顶等装饰材料。
8.清洁和调试：最后，对安装完成的卫浴洁具进行清洁和调试。
清洁卫浴洁具和周围环境，使其整洁干净。
然后，打开水龙头和马桶等装置，检查其功能是否正常，并排除可能存在的问题。
总的来说，卫浴洁具的安装工艺流程包括准备工作、水电布置、墙面防水、准备底座、固定卫浴洁具、连接管道、装饰工艺、清洁和调试等步骤。
在安装过程中需要注意细节，确保安装质量和使用效果。
在安装卫浴洁具之前，建议请专业人士进行施工，以确保安全和可靠性。
1.装配工艺1.1.卫生器具装配应按以下工艺次序施工：装配预备—→卫生洁具及配件磨练—→卫生洁具装配—→卫生洁具及配件装配—→卫生洁具稳装—→卫生洁具与墙地缝处理—→卫生洁具外不雅检讨—→通水实验1.2.卫生器具的固定应采取预埋件和膨胀螺栓,凡是固定卫生器的螺母,垫圈均应运用橡胶垫.1.3.洗脸盆支架装配必须稳固,器具与支架接触慎密,不得运用垫块的办法调剂标高,各类支架均应做好防腐及面漆.1.4.蹲便器接水管时,要细心检讨接口的胶皮碗是否决裂,若有缺点就不克不及运用;在绑扎胶皮碗与大便器冲洗管衔接处时,应运用14号铜丝,两道要错开,并拧紧;冲洗管拔出胶皮碗的角度应适合,严禁运用铁丝.1.5.座便器地脚螺栓不得小M6,便器背水箱固定螺栓不小于M10,螺母下面髯及平光执和橡胶垫（3mm）,螺栓外露螺母长度应为螺栓直径的一半.1.6.立式小便器装配1）.立式小便器装配前应检讨给.排水预留管口是否在一条垂线上,间距是否一致.相符请求后按照管口找出中间线.将下水客四周清算清洁,取下暂时管堵,在立式小便器下铺垫水泥.白灰膏的混杂灰（比例为1:5）.将立式小便器稳装找平.找正.立式小便器与墙面.地面裂缝嵌入白水泥浆抹平.抹光.2）.将八字水门丝和抹铅油.缠麻.带入给水口,用扳手上至松紧适度.其护口盘应与墙面靠严.八字水门出口瞄准鸭嘴锁口,量出尺寸,断好铜管,套上锁母及扣碗,分离拔出鸭嘴和八字水门出水口内.缠油盘根绳拧紧锁母拧至松紧适度.然后将扣碗加油灰抹平.1.7.器具下水管与排水管衔接处运用油麻和密封胶或玻璃胶封严.1.8.洁具装配后交工前,洁具成品呵护措施到位,无划痕.破损.掉落.裂缝.五金配件齐备无丧掉破坏,运用通行.无漏水.堵塞等现象.1.9.卫生器具装配高度如设计无请求时,应相符下表的划定：卫生器具的装配高度1.10.卫生器具给水配件的装配高度,如设计无请求时应相符下表的划定：卫生器具给水配件的装配高度1.11.器具装配的许可误差应相符表的划定.卫生器具装配的许可误差和磨练办法1.12.卫处器具给水配件装配（1）卫生器具给水配件应无缺无毁伤,接口周密,启闭部分灵巧.（2）卫生器具给水配件装配标高的许可误差应相符下表的划定.卫生器具给水配件装配标高的许可误差和磨练办法2.体系测试2.1.给水体系试压室内给水体系水压实验应分立管进行实验.实验时,测度试点应设在管道体系的最低部分.用自来水向体系灌水,同时将管网中最高处配水滴的阀门打开,以便排尽管中空气,待出水时封闭,然后迟缓升压至实验压力稳压1小时后,压力降不大于0.05Mpa,然后将实验压力降至工作压力的1.15倍状况下稳压2小时,压力降不大于0.03Mpa,同时检讨各衔接处不得渗漏,不渗不漏为及格,试压及格后,实时筹划“管道体系实验记载”.2.2.管道清洗（1）管道在交工运用前必须进行冲洗,冲洗运用自来水持续进行.冲洗前,应先将装配在各类管道中不宜介入冲洗的阀件裁撤并用响应的短管代替,待清洗及格后再恢回复复兴位.（2）管网冲洗的水流速度不宜小于3m/s,管网冲洗应持续进行,当出口处的水的色彩透明度与进口处水的色彩根本一致时,冲洗方可停止.（3）冲洗出水处应接暂时管道或软管排至地沟或下水道,冲洗停止后,应将管网内的水消除清洁.冲洗干净后筹划验收手续.2.3.给水通水实验给水管完工后交付运用前应做通水实验.实验时打开各水咀放水,各放水滴给水疏浚,流量知足运用请求,无堵塞现象.2.4.排水管灌水（1）底层埋地管道应在回填土进步行灌水实验,用与管道内径相当的充气皮球堵塞在程度管检讨口处,灌水至存水管出水为止.满水15min后,再灌满延续5min,液面不降低为及格.（2）楼上各层排水管道可分层进行灌水.从实验层的检讨口内塞入充气皮球至本层支管三通以下,灌水至存水管出水为止,满水15min后,再灌满延续5min,液面不降低为及格.（3）雨水管道装配后,应做灌水实验,灌水高度必须到每根主管最上部的雨水漏斗,灌水1小时,液面不降低为及格.（4）卫生器具交工前应做满水和通水实验.满水后各衔接件不渗不漏为及格.通水实验给.排水疏浚为及格.卫生器具灌水高度分离为：蹲式大便器灌水至水面高于大便器边沿5mm处,洗脸盆灌水量灌水至溢水处.2.5.排水管通球实验排水主立管及程度干管管道均应做通球实验,通球球径不小于排水管道管径的2/3,通球率必须达到100%.。
卫生洁具安装施工工艺1 范围本工艺标准适用于一般民用和公共建筑卫生洁具安装工程。
2 施工准备2.1 材料要求：2.1.1 卫生洁具的规格、型号必须符合设计要求；并有出厂产品合格证。
卫生洁具外观应规矩、造型周正，表面光滑、美观、无裂纹，边缘平滑，色调一致。
2.1.2 卫生洁具零件规格应标准，质量应可靠，外表光滑，电镀均匀，螺纹清晰，锁母松紧适度，无砂眼、裂纹等缺陷。
2.1.3 卫生洁具的水箱应采用节水型。
2.1.4 其它材料：镀锌管件、皮钱截止阀、八字阀门、水嘴、丝扣返水弯、排水口、镀锌燕尾螺栓、螺母、胶皮板、铜丝、油灰、铅皮、螺丝、焊锡、熟盐酸、铅油、麻丝、石棉绳、白水泥、白灰膏等均应符合材料标准要求。
2.2 主要机具：2.2.1 机具：套丝机、砂轮机、砂轮锯、手电钻、冲击钻。
2.2.2 工具：管钳、手据、铁、布剪子、活扳手、自制死扳手、叉扳手、手锤、手铲、錾子、克丝钳、方锉、圆锉、螺丝刀、烙铁等。
2.2.3 其它：水平尺、划规、线坠、小线、盒尺等。
2.3 作业条件：2.3.1 所有与卫生洁具连接的管道压力、闭水试验已完毕，并已办好隐预检手续。
2.3.2 浴盆的稳装应待土建做完防水层及保护层后配合土建施工进行。
2.3.3 其它卫生洁具应在室内装修基本完成后再进行稳装。
3 操作工艺3.1 工艺流程：安装准备 → 卫生洁具及配件检验 → 卫生洁具安装 → 卫生洁具配件预装 →卫生洁具稳装 → 卫生洁具与墙、地缝隙处理 → 卫生洁具外观检查 → 通水试验3.2 卫生洁具在稳装前应进行检查、清洗。
配件与卫生洁具应配套。
部分卫生洁具应先进行预制再安装。
3.3 卫生洁具安装：3.3.1 高水箱、蹲便器安装：3.3.1.1 高水箱配件安装：a 先将虹吸管、锁母、根母、下垫卸下，涂抹油灰后将虹吸管插入高水箱出水孔。
将管下垫、眼圈套在管上。
拧紧根母至松紧适度。
将锁母拧在虹吸管上。
虹吸管方向、位置视具体情况自行确定。

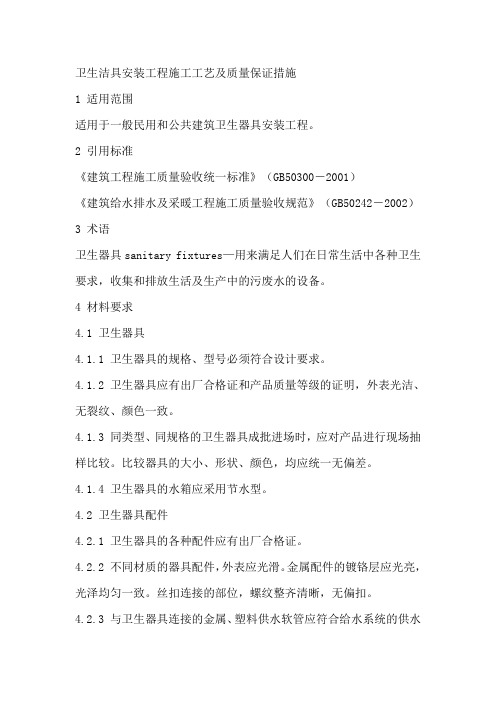

卫生洁具安装工程施工工艺及质量保证措施1 适用范围适用于一般民用和公共建筑卫生器具安装工程。
2 引用标准《建筑工程施工质量验收统一标准》（GB50300－2001）《建筑给水排水及采暖工程施工质量验收规范》（GB50242－2002）3 术语卫生器具sanitary fixtures—用来满足人们在日常生活中各种卫生要求，收集和排放生活及生产中的污废水的设备。
4 材料要求4.1 卫生器具4.1.1 卫生器具的规格、型号必须符合设计要求。
4.1.2 卫生器具应有出厂合格证和产品质量等级的证明，外表光洁、无裂纹、颜色一致。
4.1.3 同类型、同规格的卫生器具成批进场时，应对产品进行现场抽样比较。
比较器具的大小、形状、颜色，均应统一无偏差。
4.1.4 卫生器具的水箱应采用节水型。
4.2 卫生器具配件4.2.1 卫生器具的各种配件应有出厂合格证。
4.2.2 不同材质的器具配件，外表应光滑。
金属配件的镀铬层应光亮，光泽均匀一致。
丝扣连接的部位，螺纹整齐清晰，无偏扣。
4.2.3 与卫生器具连接的金属、塑料供水软管应符合给水系统的供水压力要求。
5 主要机具5.1 机具：套丝机、电焊机、台钻、冲击钻、手电钻、砂轮锯等5.2 工具：压力案、套丝板、台虎钳、管钳、錾子、手锯、活扳手、手锤、螺丝刀等5.3 其他：线坠、水平尺、盒尺、白线等6 作业条件6.1 所有与卫生器具连接的管道压力、闭水试验已经完成，并已经办理隐预检手续。
6.2 浴盆的稳装应在土建完成防水层及保护层后配合土建施工进行。
6.3 已向施工队伍进行技术、质量、安全交底。
6.4 卫生间的隔墙线已经标注完毕。
7 操作工艺7.1 工艺流程7.2 卫生器具在稳装前应进行检查、清洗。
配件与卫生器具应配套。
部分卫生器具配件应先进行预制再安装。
7.3 卫生器具安装7.3.1 高水箱蹲便器安装1.高水箱配件安装_.水箱安装前，首先将散装的水箱虹吸管、锁母、根母、下垫涂抹油灰，然后将虹吸管插入水箱的出水孔。
本工程为某住宅小区给排水洁具安装工程，工程内容包括室内给水管道、排水管道、卫生洁具的安装。
工程量约为1000平方米，施工工期为30天。
二、施工准备1. 材料准备：根据设计图纸要求，准备各类管道、阀门、洁具等材料，确保材料质量符合国家标准。
2. 工具准备：套丝机、砂轮机、砂轮锯、手电钻、冲击钻、管钳、手锯、铁、布剪子、活扳手、自制死扳手、叉扳手、手锤、手铲、錾子、克丝钳、方锉、圆锉、螺丝刀、烙铁等。
3. 人员准备：组织具有相关资质的施工队伍，进行技术交底和安全教育。
三、施工工艺1. 给水管道安装（1）按照设计图纸要求，确定管道走向、管径、连接方式等。
（2）选用合格的管道材料，进行管道切割、套丝、焊接等工序。
（3）管道安装时，应保持水平，管道连接处应密封牢固。
（4）安装完毕后，进行管道压力测试，确保管道无泄漏。
2. 排水管道安装（1）按照设计图纸要求，确定管道走向、管径、连接方式等。
（2）选用合格的管道材料，进行管道切割、套丝、焊接等工序。
（3）管道安装时，应保持管道坡度，确保排水畅通。
（4）安装完毕后，进行管道通水试验，确保排水畅通。
3. 卫生洁具安装（1）根据设计图纸要求，确定洁具位置、类型、规格等。
（2）选用合格的洁具材料，进行洁具安装。
（3）洁具安装时，应保持水平，确保洁具与管道连接处密封牢固。
（4）安装完毕后，进行洁具功能测试，确保洁具正常使用。
四、质量控制1. 材料质量：选用符合国家标准的管道、阀门、洁具等材料。
2. 施工质量：严格按照施工工艺进行施工，确保管道、洁具安装质量。
3. 安全质量：施工过程中，严格执行安全操作规程，确保施工安全。
五、施工进度安排1. 施工前期：准备材料、工具、人员，进行技术交底和安全教育。
2. 施工中期：进行给水管道、排水管道、卫生洁具的安装。
3. 施工后期：进行管道压力测试、洁具功能测试，验收合格后交付使用。
六、施工注意事项1. 施工过程中，注意保护施工现场，防止损坏建筑结构。
本工程为室内洁具安装施工，主要包括卫生间、厨房等区域的洁具安装。
洁具包括坐便器、洗手盆、浴缸、淋浴房等。
施工范围包括洁具的安装、调试、验收等环节。
二、施工准备1. 材料准备（1）洁具：符合设计要求、外观规矩、造型周正、表面光滑、美观、无裂纹、边缘平滑、色调一致的洁具；（2）管材：镀锌钢管、铜管、不锈钢管等；（3）阀门：截止阀、闸阀、水嘴、丝扣返水弯等；（4）连接件：燕尾螺栓、螺母、胶皮板、铜丝、油灰、铅皮、螺丝、焊锡、熟盐酸、铅油、麻丝、石棉绳、白水泥、白灰膏等；（5）工具：套丝机、砂轮机、砂轮锯、手电钻、冲击钻、管钳、手据、铁、布剪子、活扳手、自制死扳手、叉扳手、手锤、手铲、錾子、克丝钳、方锉、圆锉、螺丝刀、烙铁等。
2. 人员准备（1）施工队伍：具备专业知识和技能的施工人员；（2）管理人员：负责施工过程中的协调、监督、验收等工作。
三、施工工艺1. 施工流程（1）施工前，对施工现场进行清理，确保无杂物、无障碍；（2）根据设计图纸和现场实际情况，进行测量、放线、定位；（3）安装给排水管道，包括主管道、支管道、阀门等；（4）安装洁具，包括坐便器、洗手盆、浴缸、淋浴房等；（5）进行通水试验，检查洁具的安装质量；（6）施工完成后，进行验收。
2. 施工要点（1）给排水管道安装：按照设计要求，选用合适的管材、阀门、连接件等，确保管道的严密性、牢固性；（2）洁具安装：根据洁具的型号、规格，选择合适的安装位置，确保洁具的安装牢固、美观；（3）通水试验：在安装完成后，进行通水试验，检查洁具的排水、供水功能是否正常；（4）施工过程中，注意安全防护，防止意外事故发生。
四、质量控制1. 材料质量：严格按照设计要求选用洁具、管材、阀门、连接件等材料，确保材料质量符合国家标准；2. 施工质量：严格按照施工工艺进行操作，确保施工质量符合国家标准；3. 验收质量：在施工完成后，进行验收，确保洁具安装质量符合设计要求。
五、安全文明施工1. 施工现场保持整洁，施工垃圾及时清理；2. 施工过程中，注意安全防护，防止安全事故发生；3. 遵守施工现场的规章制度，确保文明施工。
室内卫生洁具安装规范建筑卫生洁具安装施工工艺（每周更新最实用的建筑安装施工工艺标准）本工艺标准适用于一般民用和公共建筑工程中卫生器具的安装。
1引用文件《建筑给水排水及采暖工程施工质量验收规范》GB50242-20022术语3施工准备3.1作业条件3.1.1所有与卫生器具连接的给水管道水压试验已完毕，并已做好隐蔽验收手续；3.1.2所有与卫生器具连接的排水管道灌水试验已完毕，并已做好隐蔽验收手续；3.1.3对卫生洁具配件进行清点，确保其数量和接口与管路系统配套；3.1.4落实所安装的蹲便器是否自带存水弯，以防与排污管道的存水弯重复，造成蹲便器的排水不畅；3.1.5蹲便器应在地面台阶砌筑前安装；3.1.6浴缸（盆）应待土建防水层及保护层完成后配合土建安装，其它卫生器具应待卫生间内装修基本完成后再进行安装。
3.2材料及机具（按主要材料、辅助材料、主要机具、辅助机具排序）3.2.1主要材料：镀锌管件、角阀、水嘴、存水弯、排水口、镀锌燕尾螺栓等。
3.2.2辅助材料：胶皮板、铜丝、油灰、螺丝、铅油、麻丝、白水泥、白灰膏等。
3.2.3主要机具：套丝机、砂轮机、手电钻、冲击钻等。
3.2.4辅助机具：管钳、手锯、剪子、活扳手、手锤、錾子、克丝钳、方锉、圆锉、螺丝刀、水平尺、划规、线坠、小线、盒尺等。
4操作工艺4.1工艺流程放线定位→支架安装→卫生器具安装→零配件安装→卫生器具与墙、地缝隙处处理→灌（满）水和通水试验4.2操作方法4.2.1放线定位1依据表4.2.1确定卫生器具安装高度。
表4.2.1卫生器具安装高度2 根据土建500mm标高线、建筑施工图及卫生器具安装高度确定卫生器具的安装位置。
4.2.2支架安装1支架制作①支架采用型钢，螺栓孔不得使用电气焊开孔、扩孔或切割。
②支架制作应牢固、美观，孔眼及边缘应平整光滑，与器具接触面吻合。
③支架制作完成后进行防腐处理。
2支架安装①钢筋混凝土墙：找好安装位置后，用墨线弹出准确坐标打孔后直接使用膨胀螺栓固定支架。
洁具安装工程施工工艺 一、室内给排水 镀锌钢管应采用螺丝连接，被破坏的镀锌层表面及管螺纹露出部分，应做防腐处理。 铜管接缝处进行氧焊焊接，宜有2‰～5‰的坡度坡向泄水 给水横管宜有2‰～5‰的坡度坡向泄水装置；给水立管和装有3个或3个以上配水点的支管始端，均应安可拆装的连接件。 管道上的阀门：管径小于或等于50mm，宜采用截止阀；管径大于50mm，宜采用闸阀。 饮用水管道在使用前应用每升水中含20～30毫克的游离氯的水灌满管道进行消毒，含氯水在管中应留置24h以上。 排水管的横管与横管、横管与立管的连接，应采用45°角四通和90°角斜三通或90°角斜四通。立管与排出管端部的连接，宜采用两个45°角弯头或弯曲半径不小于4倍管径的90°角弯头。 埋设在地下或地板下的排水管道的检查口，应设在检查井内。井底表在标高应与检查口的法兰相平，井底表面应有5％坡度，坡向检查口的法兰。 排水管道上的吊钩或卡箍应固定在承重结构上。固定件间距：横管不得大于2m，立管不得大于3m。层高小于4m，立管可安1个固定件。立管底部的弯管处应设支墩。 通气管不得与风道或烟道连接。高出屋面不得小于300mm。 通向室外的排水管，穿过墙壁或基础必须下返时，应用 45°三通和45°弯头连接，并应在垂直管段顶部设清扫口。由室内通向室外检查井的排水管，井内引入管宜高于排出管或两管顶相平，并有不小于90°的水流转角，如跌落差大于300mm可不受角度限制。 暗装或埋地的排水管道，在隐蔽前必须做灌水试验，其灌水高度应不低于底层地面高度。 二、卫生洁具安装 安装卫生洁具时，不能由于施工而使建筑物的结构强度受到影响，也不应由于卫生设备的使用而使建筑质量下降。 若某些管道必须穿过建筑物的柱、梁、抗震壁等重要构件时，应在土建设计和施工阶段预留穿孔位置。装饰施工时不可随意敲凿结构构件。 在錾凿操作时，禁止使用大锤敲击，以免引起整个结构的振动而造成钢筋和混凝土分离。 三、洗脸盆安装 有沿洗脸盆的沿口应置于台面上，无沿洗脸盆的沿口应紧靠台面底。台面高度一般均为800mm。 洗脸盆由型钢制作的台面构件支托，安装洗脸盆前检测台面构架的洗脸盆支托梁高度，安装洗脸盆时盆底可加橡胶垫片找平，无沿盆应有限位固定。 有沿洗脸盆与台面接合处，用密封膏抹缝，沿口四周不得渗漏。 四、洗脸盆给水附件安装 (1)、上配式水龙头安装 长脖水龙头直接拧于给水管内螺纹管件上，普通水龙头可用外螺纹短管和管箍连接。 单冷水的水龙头位于盆中心线墙面，高出盆沿200mm（距地面1000mm）。 冷、热水龙头中心距150mm。明管安装时，热水龙头高于冷水龙头100mm（距地面1100mm）。 暗管安装时，冷、热水龙头平齐，冷水给水横管高为925mm，热水给水横管高为1075mm。 安装上配式水龙头的洗脸盆，水龙头孔应用磁闷盖堵上。 (2)、下配式给水角阔的安装 角阀安装高度450mm，冷水横管高350mm，热水横管高525mm对角间安装必须垂直墙面，角阀位置与洗脸盆上水龙头孔位置在一垂直线上。 墙面预留的给水管口位置稍有偏差时，角阀与水龙头间的连接铜管可弯成乙字弯相接，但角阀与墙面管口必须对正。 角阀与墙面管口间的连接管，用镀锌焊接钢管连接的，连接管两端外螺纹，一端安装角阀，另一端拧入墙内内螺纹管件。 用镀铬铜管连接的，镀铬铜管一端已与角阀焊成一体，另一端给水管口平墙面处为内螺纹管箍或内外螺纹接头,铜管上套麻丝箍（或胶圈）和填料压盖，镀铬铜管插入管接头后，推入麻丝箍，拌上压盖，使管隙密封无渗漏。 角阀与水龙头采用金属软管连接，在锁紧螺母内填入胶圈，拧紧锁紧螺母，使接头无渗漏。 暗管连接的墙面接管根部，用装饰罩罩住，装饰罩应紧贴墙面。 (3)、下配式明配管安装 冷水横支管安装高度为250mm，热水横支管高度为350mm,对与洗脸盆水龙头连接的支管上，高450mm处安装截止阀。 明配管要求横管水平度好，与水龙头连接的支立管要求垂直度好。 (4)、洗脸盆排水附件安装 洗脸盆排水栓下安装存水弯的。 “P”型存水弯出水口高度为400mm，与墙体暗设排水管连接。 “S”型存水弯出水口与地面预留排水管口连接，预留的排水管口中心距墙70mm。 墙、地面预留的排水管口，为DN32外螺纹管口时，高出墙、地面20mm存水弯出水管插入排水管口后（插入深度约40rum），用带胶圈的压盖螺母拧紧在排水管上，外用装饰罩罩住墙、地面。 洗脸盆排水栓下不安装存水弯的洗脸盆，排水管安装。 ①排水横管高为450mm，管径不小于DN50，并应有排水管最小坡度。 ②排水横管始端应安装三通和丝堵。 ③存水弯出水口与墙、地面管口连接根部不用装饰罩。 ④普通洗脸盆存水弯与明装排水管连接时，存水弯出水管可直接插入排水管内40～60mm，用麻丝箍或胶圈填嵌管隙，用油灰密封。 (5)、坐式大便器安装 ①坐便器的固定 坐便器排水预留管口位置偏差时，坐便器应以预留排水管口定位。坐便器中心线应垂直墙面。坐便器找正找平后，划好螺孔位置，按说明书规定固定。 坐便器排污口与排水管口的连接里“S”坐便器为地面暗接口，地面预留的排水管口DN100应高出地面10mm（允许偏差-5mm）。排水管口距背墙尺寸，根据不同型号的坐便器定。 对外“S”坐便器为地面明接口，地面预留的排水管口DN100应高出地面 10mm（允许偏差上±5mm）。在排水管口上套一橡胶密封囵，外套一个DN120、长60mm的塑料防护套管，坐便器排污口对正排水管口，插入橡胶密封圈，然后在塑料防护套管和橡胶密封圈的间隙填嵌力密封膏。 外“P”坐便器为地上明接口，排水管口应为DN100的承口。坐便器排污口插入排水管承口内，用油麻绳捻口后，用密封膏填塞抹平。排水管口的高度和出墙距离，按不同型号的外“P”坐便器排污口实际尺寸施工。 连体式坐便器的排污口带有连接法兰，预留的排水管口应低于地面 20mm（允许偏差上±5mm），将连接法兰对正排水管口找平后，在地面上划好法兰的螺栓孔位置，栽好木针或塑料胀管，然后在排水管口窝一圈油灰，将连接法兰窝埋在油发圈上找平，用沉头木螺钉 Φ5×40固定连接法兰于地面。连体式坐便器稳固于连接法兰上，排污口接合处用橡胶垫和两个M10螺栓将坐便器固定于连接法兰上。 ②坐便器的水箱安装 挂墙低水箱应以坐便器中心线定位，瓷水箱用Φ6×75木螺钉固定于墙面时，应用20mm×20mm×30mm的垫片。 座水箱安装，水箱座于坐便器上，找正冲水口和连接螺孔。水箱靠墙间隙应均匀，不大于20mm。水箱与坐便器间的橡胶垫片应平整，拧紧冲水柱后，盛水试验水箱与坐便器之间的渗漏，若发现渗漏，应用油灰将橡胶势片接触的磁面抹平干燥后重行紧固。冲水栓口紧固后，再将冲水口两侧的两个连接螺栓上好。水箱固定后才可安装箱内附件。 ③给水附件安装 水箱浮球阀安装时，调控水位高度应略低于浇水管口，升降活动应无阻碍。 溢水管垂直安装，不得倾斜。 泄水阀瓣位置正确，启闭灵活，手把和杠杆使用轻便而无松动现象。 泄水阀瓣的牵拉绳长度合适。 箱内附件与箱壁、箱底的连接处，应严密无渗漏。 挂墙低水箱与坐便器间的冲水管连接，应精确测量水平和高度尺寸，量截好冲水管。拧紧冲水管两端压盖螺母时，冲水管应垂直端正，连接处无渗漏。 ④水箱给水角阀的安装 预留给水管口应根据水箱的不同型号定位，应在水箱进水口的垂线位置。 角阀应垂直墙面。 若预留给水管口有偏差，角阀与水箱间可用乙字弯连接。 角阀与墙体内给水管口的连接有镀锌焊接钢管和镀铬铜管两种。角阀位置尺寸：角阀在箱底进水的，有高250mm距水箱中心偏左130、156、165mm三种。 助连体式坐便器角阀有高100mm距水箱中心偏左165mm、180mm两种。 ⑤自动式冲洗阀安装 给水管明装的，采用直式阀，下带防污器，垂直安装，给水管口应在1000mm高度向下接冲洗阀连防污器，防污器底高685mm，下接冲洗管。 给水管暗装的，应采用角式冲洗阀，给水管口出墙面高为776mm，冲洗阀下连防污器接冲洗管，冲洗管安装应垂直端正，无渗漏。 (6)、挂斗式小便器安装 两侧有带孔的耳朵板，采用膨胀精螺栓固定于墙面。 多个挂斗式小便器成组安装时，高度和间距应一致。 挂斗式小便器用“S”形存水弯，排水口在小便器中心垂线上，排水管口为DN32外螺纹管口，高于地面20mm，管中心距墙面35mm。 若存水弯选用陶瓷瓶式；地面预留管口应为铸铁承插排水管承口，管口中心距墙70mm，管口平面低于地面。 挂斗式小便器存水弯安装 选用镀铬铜件时，存水弯出水管插入地面管后，用带胶圈垫的压盖螺母紧口，外加装饰罩。 存水弯选用塑料件时，存水弯与地面管口的连接，可用带胶圈垫的塑料格令紧口。或在插入管的管隙用麻丝箍和油灰填嵌封口。 存水弯选用陶瓷瓶式的，存水弯出水管插入地面承口后用油麻绳捻口，油灰抹口。 存水弯与小便器排水口的连接，喇叭口与排水口间隙应用油灰膏填充。 (7)、地漏安装 在该室地面最低处，箅子顶面低于地面5mm。 为正确控制高程，应在室内地面面砖施工时配合安装地漏。 地漏安装后进行封堵，防止建筑垃圾进入排水管。地漏箅子应拆下保管，待交工验收时装上，防止丢失。
