(3)若该电热锅煲汤时，高温挡工作0.5 h，保温挡工作1 h， 则在此过程中消耗的电能是多少千瓦时？ 解：根据 P＝Wt 可知，在此过程中消耗的电能 W＝P 高温 t1＋P 保温 t2＝ 1 100 W×0.5×3 600 s＋440 W×1×3 600 s＝ 3.564×106 J＝0.99 kW·h.
2 【2020·扬州】小明家电吹风的简化电路如图所示，主 要技术参数如下表．
热风温度 额定功率
50～75 ℃ 热风时：1 000 W
冷风时：120 W
额定电压 质量
220 V 0.5 kg
(1)电吹风吹冷风时，通过电动机的电流是多少？
解：当吹冷风时，只有电动机工作，其功率 P1＝120 W，
由 P＝UI 可得，通过电动机的电流
根据 P＝UI 可知保温挡时电路中的电流 I＝PU保温＝424200WV ＝2 A.
(2)高温挡时的电功率． 解：电热锅处于保温挡时，电路的总电阻 R 总＝UI ＝2220AV＝
110 Ω，则 R2＝110 Ω－66 Ω＝44 Ω；
同时闭合两开关，电路为 R2 的简单电路，总电阻较小，根 据 P＝UI＝UR2可知，此时总功率较大，电热锅处于高温挡， 高温挡时的电功率 P 高温＝UR22＝（24240 ΩV）2＝1 100 W.
(3)为了适应不同室温和更多衣料，小明对电路做了改进， 将R2换成滑动变阻器R3，如图丙所示，R1、R3均为发热 体．假定电熨斗每秒钟散失的热量Q跟电熨斗表面温度 与环境温度的温度差Δt关系如图丁所示．在一个20 ℃ 的房间，要求电熨斗表面保持220 ℃不变，应将R3的阻 值调为多大？
解：由题可知室温为 20 ℃，电熨斗表面温度为 220 ℃，则温
(3)用导线把B和C连接，然后将M接A，N接B，闭合开关S1 和S2，电流表示数为1.5 A；检测结束后，小乔利用该部 件重新组装一个加热器，求新加热器接入220 V电路中 能达到的最大电功率．
15 电功和电热 章末复习(第二课时)(课件)-2023学年九年级物理下册同步精品课堂(苏科版)
6.局部过热（火灾）现象：接线处接触不良时，该处电阻会变大。
第十五章 电功和电热
家庭电路
7.单线触电： 人体、大地和电网中的供电设备（火线、漏电的用电器）构成闭合回路。
双线触电： 人体和电网中的供电设备通过导线构成闭合回路。
8.安全用电：
把用电器的开关装在火线上。
用电器的金属外壳应该接地。
9.漏电保护断路器：当家庭电路中某用电器漏电，或因操作失误而触电，漏电保护断路
D. 使用测电笔，图乙的方法错误而图丙的方法正确
第十五章 电功和电热
家庭电路
电造福人类，但使用不当会带来危害，下列做法中不符合安全用电原则的是
（ C ）
A．发生触电事故，应先切断电源再抢救人员
B．任何高大建筑物都必须安装避雷针
C．所有的家用电器都可以使用两孔插座
D．搬动用电器前应断开电源开关再去搬动
B．电阻R1产生的热量大于R2产生的热量
C．该电路可以探究电流产生的热量与电流大小的关系
D．电路串联使通过R1、R2电流相同，实验中运用了控制变量法
第十五章 电功和电热
学以明“知”
2.把一个标有“10V 3W”的小灯泡和定值电阻R串联后接在
电压为16V的电源上，小灯泡恰能正常工作。该电路工作10s
阻丝R1=10Ω，R2=20Ω，两气球相同。闭合开关后，密闭烧瓶内的空气被加热，他观察到
气球先鼓起来。通电1min，R2产生的热量为 12
【解析】
3
=0.1A。
10+20
I= =
Q=I2Rt=(0.1A)2×20Ω×60s=12J
J。
第十五章 电功和电热
电热器 电流的热效应
2.小彬用如图所示的实验装置探究“电流的热效应跟电阻大小的关系”，电源电压为3V，电
第十五章 电功和电热
家庭电路
7.单线触电： 人体、大地和电网中的供电设备（火线、漏电的用电器）构成闭合回路。
双线触电： 人体和电网中的供电设备通过导线构成闭合回路。
8.安全用电：
把用电器的开关装在火线上。
用电器的金属外壳应该接地。
9.漏电保护断路器：当家庭电路中某用电器漏电，或因操作失误而触电，漏电保护断路
D. 使用测电笔，图乙的方法错误而图丙的方法正确
第十五章 电功和电热
家庭电路
电造福人类，但使用不当会带来危害，下列做法中不符合安全用电原则的是
（ C ）
A．发生触电事故，应先切断电源再抢救人员
B．任何高大建筑物都必须安装避雷针
C．所有的家用电器都可以使用两孔插座
D．搬动用电器前应断开电源开关再去搬动
B．电阻R1产生的热量大于R2产生的热量
C．该电路可以探究电流产生的热量与电流大小的关系
D．电路串联使通过R1、R2电流相同，实验中运用了控制变量法
第十五章 电功和电热
学以明“知”
2.把一个标有“10V 3W”的小灯泡和定值电阻R串联后接在
电压为16V的电源上，小灯泡恰能正常工作。该电路工作10s
阻丝R1=10Ω，R2=20Ω，两气球相同。闭合开关后，密闭烧瓶内的空气被加热，他观察到
气球先鼓起来。通电1min，R2产生的热量为 12
【解析】
3
=0.1A。
10+20
I= =
Q=I2Rt=(0.1A)2×20Ω×60s=12J
J。
第十五章 电功和电热
电热器 电流的热效应
2.小彬用如图所示的实验装置探究“电流的热效应跟电阻大小的关系”，电源电压为3V，电
九年级物理全册第十五章电功和电热课件(新版)苏科版
2.安全用电： （1）熔丝。 ①材料:由熔点_较__低__的铅锑合金制成，它的电阻_较__大__。 ②作用:当电流_超__过__一__定__限__度__时,达到熔点而熔断,从而切断电 路,起到保护作用。 ③当通过熔丝的电流_小__于__或__等__于__额定电流时，熔丝正常工作； 当电流_大__于__额定电流，达到或超过它的熔断电流时，熔丝熔断 切断电路。 ④_不__能__（选填“能”或“不能”）用铜丝、铁丝等导线代替熔 丝。
(5)电能表的技术参数含义:如图所示。
①“220 V”表示电能表适用的_额__定__电__压__。 ②“2.5（10） A”：2.5 A表示_基__本__电流，10 A是电能表能 满足测量准确要求且能长期正常运行的_最__大__电流值。 ③1 920 r/(kW·h)表示用电1 kW·h电能表转盘转动___1__9_20 转。 ④图中所示电能表读数为_4__3_7_4_._4_kW·h。
2.电功与电热的关系:
计算公式 快慢程度
关系
电功(电能)(W)
电热(Q)
W=UIt
Q=I2Rt
P电=UI
P热=I2R
在纯电阻电路中,W=Q,P电=P热 在非纯电阻电路中W>Q,P电>P热
【易错警示】UIt是电流所做的功,I2Rt是电热。在纯电阻电路 中,电流所做的功全部用来产生热量,有I2Rt=UIt;在非纯电阻电 路中,电热是电流做功的一部分,有I2Rt<UIt。因此,在解答相关 问题时,I2Rt、UIt不可混用,要明确二式的含义。
【典例2】(2012·杭州中考)如图,电动机M的线圈电阻为0.50Ω。 当S断开时,电流表读数为1 A,当S闭合时,电流表读数为3 A。 问: (1)电阻R为多大? (2)电动机的机械功率为多大? (3)电动机工作2分钟,电动机线圈产 生了多少热量?
最新苏科版物理九年级下册第十五章 电功和电热 --测量小灯泡的电功率 实验课件
小灯泡的实际功率小
电压表
电压表示数为
0.6
（4）小红根据实验数据绘制了小灯泡的 图像，如图丙中的图线 所示.观察图像,发现 部分为线段, 部分为曲线.为便于分析,将线段 延长作出图像,如图丙中的图线 所示.比较 、 两图线，发现两图线间的距离随着电压的增大而增大,说明______________________________.
实验 测量小灯泡的电功率
过实验 教材实验一题通关
【基础设问】
（1）请用笔画线代替导线,在图甲中完成实物电路的连接.
【答案】 如图所示.
（2）连好电路后，小红进行试触时,发现小灯泡不发光，电流表无示数，电压表有示数,则故障可能是____________（填“小灯泡断路”“小灯泡短路”或“滑动变阻器断路”）.
②相同时间内电阻 产生的电热 与电阻 产生的电热 之比为_____.
③若将 拆除，则相同时间内电阻 产生的电热 与拆除前 产生的电热 之比为_______.
（7）用 可以计算电流通过任何用电器产生的热量,能用 计算电流通过任何用电器产生的热量吗?请用实例说明原因：________________________________________________________________________________________________________________________________________________________________________________________________.
小灯泡的额定功率是小灯泡在额定电压下的功率，求功率的平均值无意义
实验 探究影响电流热效应的因素
过实验 教材实验一题通关
1.如图1所示，在探究“影响电流热效应的因素”时，将电阻丝 、 、 分别装在甲、乙、丙三个相同的透明容器中，容器中密封着等量的空气，橡胶管将密闭容器和装有红色液体的 形玻璃管相连，容器内电阻丝的电阻 、 ；另有一个阻值为 的电阻丝 在容器外部，与电阻丝 并联.
电压表
电压表示数为
0.6
（4）小红根据实验数据绘制了小灯泡的 图像，如图丙中的图线 所示.观察图像,发现 部分为线段, 部分为曲线.为便于分析,将线段 延长作出图像,如图丙中的图线 所示.比较 、 两图线，发现两图线间的距离随着电压的增大而增大,说明______________________________.
实验 测量小灯泡的电功率
过实验 教材实验一题通关
【基础设问】
（1）请用笔画线代替导线,在图甲中完成实物电路的连接.
【答案】 如图所示.
（2）连好电路后，小红进行试触时,发现小灯泡不发光，电流表无示数，电压表有示数,则故障可能是____________（填“小灯泡断路”“小灯泡短路”或“滑动变阻器断路”）.
②相同时间内电阻 产生的电热 与电阻 产生的电热 之比为_____.
③若将 拆除，则相同时间内电阻 产生的电热 与拆除前 产生的电热 之比为_______.
（7）用 可以计算电流通过任何用电器产生的热量,能用 计算电流通过任何用电器产生的热量吗?请用实例说明原因：________________________________________________________________________________________________________________________________________________________________________________________________.
小灯泡的额定功率是小灯泡在额定电压下的功率，求功率的平均值无意义
实验 探究影响电流热效应的因素
过实验 教材实验一题通关
1.如图1所示，在探究“影响电流热效应的因素”时，将电阻丝 、 、 分别装在甲、乙、丙三个相同的透明容器中，容器中密封着等量的空气，橡胶管将密闭容器和装有红色液体的 形玻璃管相连，容器内电阻丝的电阻 、 ；另有一个阻值为 的电阻丝 在容器外部，与电阻丝 并联.
九年级物理下册 第十五章 电功和电热 一 电能表与电功教学课件 苏科苏科级下册物理课件
相比将
。
增大
12/12/2021
第二十一页，共二十六页。
例题(lìtí)分析
计算
11.一电能表表盘上标明(biāomíng)“1200r/kW·h”，将某用电器单独接在该 表上，当用电器工作4min后，电能表转盘转过55r。若用电器两端电压 是220V，求：通过该用电器的电流。
答案：3.125A
12/12/2021
什么有关系呢？
12/12/2021
第三页，共二十六页。
电能表
种类(zhǒnglèi)作 用
感应式
电子式
电能表有哪些种类？它们的作用(zuòyòng)是什
12/12/2021
电能表的作用：么测？量电路消耗的电能
第四页，共二十六页。
电能表
参数(cānshù)意 义
你知道这些参数的意义吗？能区分额定值与最大值吗？
W=I2RT
(I=U/R)
纯电阻电路(电能全部(quánbù)转化 为
12/1内2/20能21 电动机除外)
V·A·S
V2/Ω·S A2·Ω·S
N·m
W·S
第十一页，共二十六页。
例题分析 计算
1.实验室小灯泡(dēngpào)的电阻为10Ω ，正常工作时电流为0.2A，求
正常工作10s电流所做的功？
220V：电能表适用的额定电压
5A：电能表持续工作时允许通 过的最大电流
10A：电能表短时间允许通过
的最大电流
50Hz：我国交流电的频率
(pínlǜ)
12/12/2021
第五页，共二十六页。
电能表
单位(dānwèi)
电能表的单位是什读么数？与国际制主单
位的关系是什么？怎么知道的？如何
苏科版九年级下册物理第15章 电功和电热复习(一)

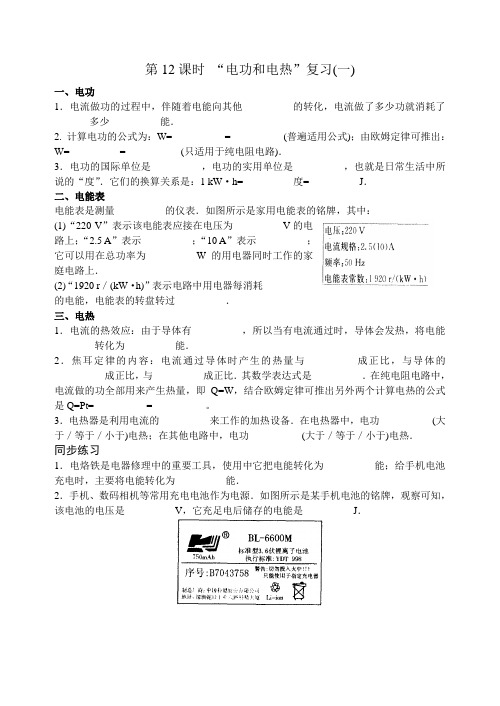

第12课时“电功和电热”复习(一)一、电功1．电流做功的过程中，伴随着电能向其他__________的转化，电流做了多少功就消耗了多少__________能．2. 计算电功的公式为：W=__________ =__________ (普遍适用公式)；由欧姆定律可推出：W=__________= __________ (只适用于纯电阻电路)．3．电功的国际单位是__________，电功的实用单位是__________，也就是日常生活中所说的“度”．它们的换算关系是：1 kW·h=__________度=__________J．二、电能表电能表是测量__________的仪表．如图所示是家用电能表的铭牌，其中：(1)“220 V”表示该电能表应接在电压为__________V的电路上；“2.5 A”表示__________；“10 A”表示__________；它可以用在总功率为__________W的用电器同时工作的家庭电路上．(2)“1920 r／(kW·h)”表示电路中用电器每消耗__________的电能，电能表的转盘转过__________．三、电热1．电流的热效应：由于导体有__________，所以当有电流通过时，导体会发热，将电能转化为__________能．2．焦耳定律的内容：电流通过导体时产生的热量与__________成正比，与导体的__________成正比，与__________成正比．其数学表达式是__________．在纯电阻电路中，电流做的功全部用来产生热量，即Q=W，结合欧姆定律可推出另外两个计算电热的公式是Q=Pt=__________ = __________。
3．电热器是利用电流的__________来工作的加热设备．在电热器中，电功__________ (大于／等于／小于)电热；在其他电路中，电功__________ (大于／等于／小于)电热．同步练习1．电烙铁是电器修理中的重要工具，使用中它把电能转化为__________能；给手机电池充电时，主要将电能转化为__________能．2．手机、数码相机等常用充电电池作为电源．如图所示是某手机电池的铭牌，观察可知，该电池的电压是__________V，它充足电后储存的电能是__________J．3．小丽家新安装了一个如图所示的电能表，从表盘上可知，电路中允许接入用电器的最大总功率为__________W．为了证明这只电能表的准确性，小丽断开家中其他用电器．只让一个200 W的电热杯正常工作，她在 3 min里记下转盘转了24 r．说明这只电能表的计数__________ (偏大／准确／偏小)。
九年级物理全册第十五章电功和电热15、4家庭电路与安全用电课件新版苏科版
用电的原则.
②适时运用综合分析法，分析时还可以借助实际生活经验进行
判断，看相关做法是否符合安全用电的原则.
解题秘方：牢记安全用电原则，直接判断.
知4－讲
解析：带有金属外壳的用电器的金属外壳一定要接地， 避免用电器漏电时发生触电事故，A 符合题意；使用 绝缘皮破损的导线，可能使人体和带电体接触，易造 成触电事故，B 不符合题意；自来水是导体，用湿布 擦拭工作的台灯，易造成触电事故，C 不符合题意； 一个插座上同时使用多个大功率用电器，可能会造成 干路电流过大，易引起火灾，D 不符合题意.
知1－讲
解题秘方：借助分析直流电路的方法来分析家庭电路的 连接.
深度理解： 运用从一般到特殊的方法理解开关的接法： 在前面见到的实验电路中，开关控制某灯，开关一
般与被控制的灯串联，利用这个一般规律来帮助理解 家庭电路中开关的正确接法.
知1－讲
解析：利用图示法分析. 由图15-4-4 知①是插座；② 是电灯，插座所接的用电器和电灯是并联的；③是 控制电灯的开关，控制电灯的开关和电灯是串联的.
知4－讲
2. 家庭电路(低压)触电的原因 家庭电路触电实际上都是由 于人体直接或间接跟火线接触造成的.
3. 低压触电的两种形式：单线触电、双线触电.
知识图解： ①两种低压触电
4. 高压触电的两种形式
知4－讲
(1)高压电弧触电：人体靠近高压带电体时，容易产生电弧
触电.
②两种高压触电
(2)跨步电压触电：当高压输电线路发生断线落地或高压设
入三线插头时，接地脚先接触插座内的接地线，这样可先形成接地 保护，后接通电源；反之，在拔出三线插头时，接地脚后断开. 如 果家用电器的金属外壳由于绝缘体损坏等原因而带电，这时接地脚 就会形成接地短路，使家用电器的金属外壳接地而对地放电，起到 安全保护的作用.
九年级物理全册第15章电功和电热 电功率课件新版苏科版
感悟新知
知1－练
解题秘方：电池容量单位是kW ·h，期望计算结果的 单位是h．将电功率的单位换算成kW，代入公式P= Wt 可以简化计算.
感悟新知
知1－练
解析：新能源电动汽车正在充电，充电过程中电动 汽车的电池消耗了电能，相当于电路中的用电器； 充电功率6 000 W=6 kW；电池充满电需要的时间约 t=WP =486kkWW·h=8 h.
知1－练
感悟新知
知1－练
天黑后，当无人上厕所时，要求灯光较暗，但能起 到指示作用，此时开关_S_l_闭__合__、__S_2_断__开__(填开关S1 和 S2 的通断情况)，此时灯泡消耗的电功率为 ____1_0___W.
感悟新知
知1－练
解析：当无人上厕所时，要求灯光较暗，但能起到 指示作用，此时开关Sl 闭合、S2 断开，灯泡与电阻 串联，此时电路中的电流
的阻值R2=
U I2
=
03.3VA=10
Ω,
电路总功率P
总=
U2 R1
+
U2 R2
=
(3 V ) 15Ω
2+(310VΩ)
21－练
4. 某型号电饭锅有“高温挡” 和“ 低温挡”两个挡位， 其原理如图6 所示，若已知电阻R0=44 Ω，R=2 156 Ω. 该电饭锅低温挡的功率是____2_2___W.
知2－练
解析：灯L1
正常发光时的电流I1=UP11
=
12 12
WV =1
A,
电
阻R1= UI11= 112AV=12 Ω； 同理灯L2 正常发光时的电流 I2=0.5 A，灯L2 的电阻R2=24 Ω．L2 的额定电流小于 L1 的额定电流，两灯泡串联时，只能L2 正常发光， 即串联电路的电流I=0.5 A，电源电压
九年级物理全册第15章电功和电热 电能表与电功2电功的计算课件新版苏科版
【点拨】 若该电能表的转盘转了 360 r，则此过程中用电器
消耗电能 W＝600 3r6/(0kWr ·h)＝0.6 kW·h.
6 有一块手机用的锂电池，上面标明电压为3.7 V，容量 为1 130 mA·h.(假设手机工作时电压不变)
(1)它充满电后，大约储存了多少电能？
【解】电能W＝UIt＝3.7 V×1 130×10－3 A×3 600 s＝ 15 051.6 J.
【点拨】 由 W＝UIt 可知，U＝WIt ＝1×11.084×A1×0100.0J1 s＝1.8×108 V.
4 [2023·滨州]如图所示，电源电压恒定不变，定值电阻 R1的阻值为10 Ω.闭合开关，电流表A的示数为0.5 A， A1的示数为0.3 A，则电源电压为____3____V，定值电 阻R2在1 min内消耗的电能为____3_6___J.
序号
1
2
3
电流/A
0.12
0.25
0.40
①表中有1个数据记录错误，该数据是__0_.1_2__. ②请根据表中数据判断R1和R3的连接方式并简述理由.
【解】由于表格中的电流都小于0.5 A，表明滑动变阻 器接入电路后，电路的总电阻大于12 Ω，表明电阻R1 和滑动变阻器R3串联．
【点拨】
电阻 R1 和滑动变阻器 R3 串联时，电路的最小电流
测R0两端电压，电压表V2测R两端电压，电流表测电路中 电流．当滑动变阻器的滑片P从b端向左移到某点的过程中， 滑动变阻器R连入电路的电阻变小，电路中的电流变大， 根据串联电路的分压原理可知，滑动变阻器两端的电压变
小，R0两端的电压变大，所以题图乙中上面图线表示电压 表V2的示数随电流表示数变化的图线，下面图线表示电压 表V1的示数随电流表示数变化的图线．
苏科版九年级下册物理《 第十五章 电功和电热 三、电热器 电流的热效应》课件(1)
小组讨论3：
• 在现实生活中，电热的利与弊。
电脑CPU散热风扇
电动机散热风扇
高压输电线
家庭电路中 的电热火灾
选定某一
电阻R和通电时间t
电阻进行
研究
2、用什么来改变电路中的电流I呢？
滑动变阻器
进行实验
活动：探究电流通过电热器所产生的热量与哪些因素有关
分组实验、收集证据：
实验 探究目 电阻 电流/A 加热时 初温 末温 温差
次序 的
/Ω
间/s /℃ /℃ /℃
探究电 5
热Q与
1 电阻R 的关系 10
120
注意以下问题： 1、怎样判断导体产生热量的多少？ 2、如何研究热量Q与电阻R的关系?
3、如何研究热量Q与电流I的关系?
4、设计好实验电路图。
活动：探究电流通过电热器所产生的热量与哪些因素有关
设计实验：
①怎样判断导体产生热量的多少？
参考方案：给等质量的同 种液体加热，比较温度变化， 变化大的放出热量多，变化小 的放出热量少
焦耳是英国物理学家。他一生 的大部分时间是在实验室里度过 的。1840年，焦耳通过大量的实 验终于确定了电流产生的热量跟 电流的平方成正比，跟导体的电 阻成正比，跟通电时间成正比， 这个规律就是焦耳定律。
为了纪念他对科学发展的贡献， 国际计量大会将能量、功和热量 的单位命名为焦耳。
焦耳定律
电流通过导体时产生的热量跟 电流的平方成正比，跟导体的电阻 成正比，跟通电时间成正比。
小组讨论1： • 你能说出在日常生活中还有哪些电
热器吗？
家庭中常见的电热器：
电热油汀
热得快
电能 内能
饮水机
电暖气
电热毯
