课题：相互作用3——受力分析·共点力平衡

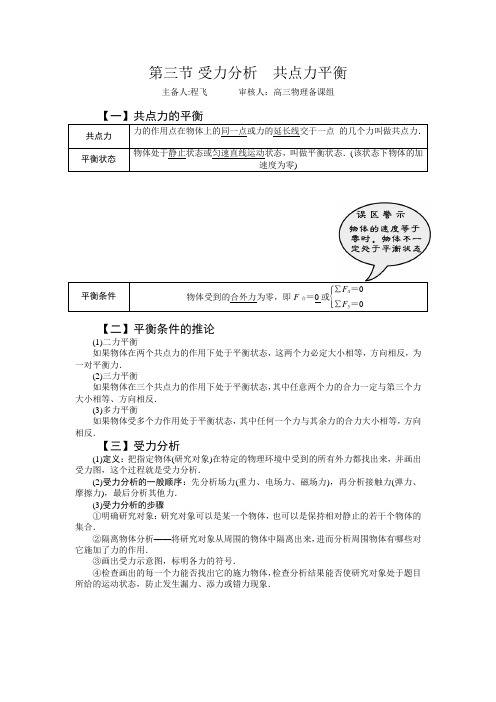

第三节 受力分析 共点力平衡主备人:程飞 审核人：高三物理备课组【一】共点力的平衡共点力 力的作用点在物体上的同一点或力的延长线交于一点 的几个力叫做共点力．平衡状态物体处于静止状态或匀速直线运动状态，叫做平衡状态．(该状态下物体的加速度为零)平衡条件 物体受到的合外力为零，即F 合＝0或⎩⎪⎨⎪⎧∑F x ＝0∑F y ＝0【二】平衡条件的推论(1)二力平衡如果物体在两个共点力的作用下处于平衡状态，这两个力必定大小相等，方向相反，为一对平衡力．(2)三力平衡如果物体在三个共点力的作用下处于平衡状态，其中任意两个力的合力一定与第三个力大小相等、方向相反．(3)多力平衡如果物体受多个力作用处于平衡状态，其中任何一个力与其余力的合力大小相等，方向相反．【三】受力分析(1)定义：把指定物体(研究对象)在特定的物理环境中受到的所有外力都找出来，并画出受力图，这个过程就是受力分析．(2)受力分析的一般顺序：先分析场力(重力、电场力、磁场力)，再分析接触力(弹力、摩擦力)，最后分析其他力．(3)受力分析的步骤 ①明确研究对象：研究对象可以是某一个物体，也可以是保持相对静止的若干个物体的集合．②隔离物体分析——将研究对象从周围的物体中隔离出来，进而分析周围物体有哪些对它施加了力的作用．③画出受力示意图，标明各力的符号．④检查画出的每一个力能否找出它的施力物体，检查分析结果能否使研究对象处于题目所给的运动状态，防止发生漏力、添力或错力现象．1.(2011·济南模拟)如图所示，猎人非法猎猴，用两根轻绳将猴子悬于空中，猴子处于静止状态．以下相关说法正确的是()．A．猴子受到的三个力不是共点力B．绳拉猴子的力和猴子拉绳的力相互平衡C．地球对猴子的引力与猴子对地球的引力是一对作用力和反作用力D．人将绳子拉得越紧，猴子受到的合力越大答案 C2. 如图2－3－2所示，一物体在粗糙水平地面上受斜向上的恒定拉力F作用而做匀速直线运动，则下列说法正确的是()．A．物体可能只受两个力作用B．物体可能受三个力作用C．物体可能不受摩擦力作用D．物体一定受四个力作用解析本题考查根据物体的运动状态分析物体的受力，摩擦力产生的条件等知识点．物体做匀速直线运动，则受力平衡，将拉力F在水平方向和竖直方向上分解，则物体一定要受到滑动摩擦力的作用．再根据摩擦力产生的条件知，一定有弹力．因此物体一定会受到四个力的作用．答案 D3.如图2－3－3所示，放在斜面上的物体受到垂直于斜面向上的力F作用而物体始终保持静止．当力F逐渐减小，则物体受到斜面的摩擦力()．A．保持不变B．逐渐减小C．逐渐增大D．以上三种均有可能解析本题考查物体受力平衡、静摩擦力的特点．物体静止在斜面上，受四个力的作用：重力、斜面的支持力N、力F及静摩擦力f，由受力平衡得：f＝mg sin θ，因此F变化，f不变，A项正确．答案A4．(2012·江苏省扬州测试)质量为m的长方形木块静止在倾角为θ的斜面上，斜面对木块的支持力和摩擦力的合力方向应该是()．A．沿斜面向下B．垂直于斜面向上C．沿斜面向上D．竖直向上解析如图所示，物体受重力mg、支持力N、摩擦力f而处于静止状态，故支持力与摩擦力的合力必与重力等大反向，D正确．答案 D5.超市中小张沿水平方向推着质量为m的购物车乘匀速上升的自动扶梯上楼，如图3－4所示．假设小张、购物车、自动扶梯间保持相对静止，自动扶梯的倾角为30°，小张的质量为M，小张与扶梯间的摩擦因数为μ，小车与扶梯间的摩擦忽略不计．则()．A．小张对扶梯的压力大小为Mg cos 30°，方向垂直于斜面向下B．小张对扶梯的摩擦力大小为(M＋m)g sin 30°，方向沿斜面向下C．扶梯对小张的摩擦力大小为μ(M＋m)g cos 30°，方向沿斜面向上D．小张对车的推力和车对小张的推力大小必相等，这是因为人和车均处于平衡状态解析对购物车进行受力分析，购物车受到的人的推力F＝mg tan θ，对人进行受力分析，人受到的摩擦力f＝Mg sin θ＋F cos θ＝(M＋m)g sin θ，沿斜面向上，人受到的弹力N＝Mg cos θ－F sin θ＝Mg cos θ－mg sin θtan θ，A、C错，B对；小张对车的推力和车对小张的推力是一对作用力与反作用力，大小相等方向相反，D错．答案 B6.如图2－3－5所示，在斜面上，木块A与B的接触面是水平的，绳子呈水平状态，两木块均保持静止．则关于木块A和木块B的受力个数不可能的是()．A．2个和4个B．3个和4个C．4个和4个D．4个和5个解析(1)若绳子的拉力为零．以A、B为研究对象，确定B和斜面之间一定有静摩擦力，A、B的受力图如右图，所以选项A正确．(2)若绳子上有拉力，对A、B分别画受力图可知，A受到重力、B对A的支持力、绳子的拉力和B对A的摩擦力而平衡，B受到重力、A对B的压力、斜面对B的支持力和A对B 的摩擦力，斜面对B的摩擦力可有可无，所以选项C、D正确．答案 B7.(2011·辽宁沈阳二测)如图2－3－6所示，两个等大、反向的水平力F分别作用在物体A和B上，A、B两物体均处于静止状态．若各接触面与水平地面平行，则A、B两物体各受几个力()．A．3个、4个B．4个、4个C．4个、5个D．4个、6个解析对物体A受力分析，竖直方向上受两个力：重力和支持力；水平方向上受两个力：水平力F和B对A的摩擦力，即物体A共受4个力作用；对物体B受力分析，竖直方向上受3个力作用：重力、地面的支持力、A对B的压力；水平方向上受两个力作用：水平力F和A对B向右的摩擦力，即物体B共受5个力的作用，故答案C正确．答案 C8.在倾角为α的斜面上，放一质量为m的小球，小球被竖直的木板挡住，不计摩擦，则球对挡板的压力是()．A．mg cos αB．mg tan α C.mgcos αD．mg解析法一(正交分解法)：对小球受力分析如图甲所示，小球静止，处于平衡状态，沿水平和竖直方向建立坐标系，将N2正交分解，列平衡方程为N1＝N2sin α，mg＝N2cos α可得：球对挡板的压力N 1′＝N 1＝mg tan α，所以B 正确．法二 (力的合成法)：如上图乙所示，小球处于平衡状态，合力为零．N 1与N 2的合力一定与mg 平衡，即等大反向．解三角形可得：F N 1＝mg tan α，所以，球对挡板的压力N 1′＝N 1＝mg tan α.所以B 正确．法三(三角形法则)：如右图所示，小球处于平衡状态，合力为零，所受三个力经平移首尾顺次相接，一定能构成封闭三角形．由三角形解得：N 1＝mg tan α，故挡板受压力N1′＝N 1＝mg tan α.所以B 正确．答案 B9.两根等长的绳子AB 和BC 吊一重物静止，两根绳子与水平方向夹角均为60°.现保持绳子AB 与水平方向的夹角不变，将绳子BC 逐渐缓慢地变化到沿水平方向，在这一过程中，绳子BC 的拉力变化情况是( )．A ．增大B ．先减小，后增大C ．减小D ．先增大，后减小解析 法一 图解法 对力的处理(求合力)采用合成法，应用合力为零求解时采用图解法(画动态平行四边形法)．作出力的平行四边形，如图甲所示．由图可看出，F BC 先减小后增大．法二 解析法 对力的处理(求合力)采用正交分解法，应用合力为零求解时采用解析法．如图乙所示，将F AB 、F BC 分别沿水平方向和竖直方向分解，由两方向合力为零分别列出：F AB cos 60°＝F B C sin θ， F AB sin 60°＋F B C cos θ＝F B ，联立解得F BC sin(30°＋θ)＝F B2，显然，当θ＝60°时，F BC最小，故当θ变大时，F BC 先变小后变大．答案 B10.用一根细线系住重力为G 、半径为R 的球，其与倾角为α的光滑斜面劈接触，处于静止状态，球与斜面的接触面非常小，当细线悬点O 固定不动，斜面劈缓慢水平向左移动直至绳子与斜面平行的过程中，下述正确的是( )．A ．细绳对球的拉力先减小后增大B ．细绳对球的拉力先增大后减小C ．细绳对球的拉力一直减小D ．细绳对球的拉力最小值等于G解析 以小球为研究对象，其受力分析如图所示，因题中“缓慢”移动，故小球处于动态平衡，由图知在题设的过程中，F 一直减小，当绳子与斜面平行时，F 与N 垂直，F 有最小值，且F min ＝G sin α，故选项C 正确．答案 C——解决动态平衡问题的常用方法方法 步 骤解析法(1)列平衡方程求出未知量与已知量的关系表达式(2)根据已知量的变化情况来确定未知量的变化情况(1)根据已知量的变化情况，画出平行四边形的边角变化图解法(2)(2)确定未知量大小、方向的变化。

第3讲受力分析共点力的平衡时间:50分钟满分：100分一、选择题(本题共10小题，每小题7分，共70分。

其中1~7题为单选，8～10题为多选）1．我国的高铁技术在世界处于领先地位，高铁(如图甲所示）在行驶过程中非常平稳，放在桌上的水杯几乎感觉不到晃动.图乙为高铁车厢示意图，A、B两物块相互接触地放在车厢里的水平桌面上,物块与桌面间的动摩擦因数相同，A的质量比B的质量大，车厢在平直的铁轨上向右做匀速直线运动，A、B相对于桌面始终保持静止，下列说法正确的是（)A．A受到2个力的作用B．B受到3个力的作用C．A受到桌面对它向右的摩擦力D．B受到A对它向右的弹力答案A解析车厢在平直的铁轨上向右做匀速直线运动，此时AB 均向右做匀速直线运动，故A、B均只受重力和支持力作用,水平方向不受外力，故水平方向均不受摩擦力，同时A、B间也没有弹力作用，故A正确，B、C、D错误。

2．下列四个图中所有接触面均粗糙，各物体均处于静止状态,其中物体A受力个数可能超过5个的是（)答案C解析A选项中对整体分析，可知墙壁对A没有弹力，故A 最多受到重力、B的支持力、B的摩擦力、弹簧的拉力共四个力，故A错误;B选项中A最多受四个力,故B错误;C选项中A受重力、B的压力和摩擦力、斜面的支持力、推力，也可能受到斜面的摩擦力,共六个力,故C正确；D选项中A最多受到重力、斜面的支持力、摩擦力、推力和B的压力共五个力，故D错误。

3。

飞艇常常用于执行扫雷、空中预警、电子干扰等作战任务。

如图所示为飞艇拖曳扫雷具扫除水雷的模拟图。

当飞艇匀速飞行时，绳子与竖直方向的夹角恒为θ。

已知扫雷具质量为m,重力加速度为g，扫雷具所受浮力不能忽略，下列说法正确的是(）A．扫雷具受3个力作用B．绳子拉力大小为错误!C．水对扫雷具作用力的水平分力小于绳子拉力D．绳子拉力一定大于mg答案C解析扫雷具受到重力、绳子拉力、水的阻力、水的浮力共4个力作用，A错误；设扫雷具所受水的浮力为f，绳子的拉力为F，由F cosθ＝mg－f，解得绳子拉力F＝错误!,B错误；水对扫雷具的作用力包括竖直向上的浮力和水平向右的阻力,绳子拉力在水平方向的分力大小等于水的阻力(即水对扫雷具作用力的水平分力),所以水对扫雷具作用力的水平分力小于绳子拉力,C 正确;在竖直方向，重力竖直向下,浮力竖直向上，则由mg＝f＋F cosθ可知,无法判断绳子拉力与重力mg的大小关系，D错误。

第3讲共点力作用下物体的平衡一、受力分析1．定义把指定物体(研究对象)在特定的物理环境中受到的所有外力都找出来，并画出受力________的过程．2．受力分析的一般顺序先画已知力，其次分析场力(________、电场力、磁场力)，再分析接触力(弹力、________)，最后分析其他力．如图所示对A受力分析．二、共点力的平衡1．平衡状态物体处于________状态或________________状态．2．平衡条件F合＝0或者{F x=0F y=0则小球F合＝____；即F－mg＝0.物块F x＝____，F y＝____；即F cos θ－F f＝0，F sin θ＋F N－mg＝0.3．平衡条件的推论(1)二力平衡：如果物体在两个共点力的作用下处于平衡状态，这两个力必定大小________，方向________．(2)三力平衡：如果物体在三个共点力的作用下处于平衡状态，其中任何一个力与另外两个力的合力大小________，方向________，并且这三个力的矢量可以形成一个封闭的矢量________.(3)多力平衡：如果物体在多个共点力的作用下处于平衡状态，其中任何一个力与另外几个力的合力大小________，方向________．,生活情境1.一个小朋友从滑梯的最高点由静止向下滑动的情景，如下图所示，在分析小朋友受力情况时，判断下列正误．(1)小朋友在下滑过程中，受重力、支持力、滑动摩擦力和下滑力．( )(2)小朋友在滑梯最高点静止时，受力平衡．( )(3)小朋友从最高点向下滑动的瞬间，因速度为零，所以她处于平衡状态．( )(4)小朋友对滑梯的压力和摩擦力，都作用在滑梯上．( )教材拓展2.[人教版必修1P91T1改编]如图所示，光滑竖直墙壁上有一颗钉子，分两次用长短不同的轻绳将同一个足球挂在该钉子上，足球分别静止在A、B两点；绳子拉力分别为T A和T B，墙对足球的支持力分别为N A 和N B，则下列说法正确的是( )A．T A<T B，N A<N BB．T A>T B，N A<N BC．T A<T B，N A>N BD．T A>T B，N A>N B考点一受力分析1．研究对象的选取方法整体法和隔离法(1)采用整体法进行受力分析时，要注意系统内各个物体的状态应该相同．(2)当直接分析一个物体的受力不方便时，可转移研究对象，先分析另一个物体的受力，再根据牛顿第三定律分析该物体的受力，此法叫“转移研究对象法”．2．受力分析中的“2分析”“2注意”(1)“2分析”：①只分析研究对象受的力，不分析研究对象给其他物体的力；②只分析性质力(六种常见力)，不分析效果力，如向心力等．(2)“2注意”：①合力与分力不可同时作为物体受的力；②物体的受力情况与运动情况相对应．例1 (多选)如图所示，地面上固定一个斜面体，上面叠放着A、B两个物块并均处于静止状态，现对物块A施加一斜向上的力F，A、B两个物块始终处于静止状态．则物块B的受力个数可能是( )A．3个B．4个C．5个D．6个跟进训练1.[2021·浙江6月，4]2021年5月15日，天问一号着陆器在成功着陆火星表面的过程中，经大气层290 s的减速，速度从4.9×103 m/s减为4.6×102 m/s；打开降落伞后，经过90 s速度进一步减为1.0×102 m/s；与降落伞分离，打开发动机减速后处于悬停状态；经过对着陆点的探测后平稳着陆．若打开降落伞至分离前的运动可视为竖直向下运动，则着陆器( ) A．打开降落伞前，只受到气体阻力的作用B．打开降落伞至分离前，受到的合力方向竖直向上C．打开降落伞至分离前，只受到浮力和气体阻力的作用D．悬停状态中，发动机喷火的反作用力与气体阻力是平衡力2．体育游乐项目滑索也称“速滑”“速降”“空中飞人”等．游客可跨越草地、湖泊、河流、峡谷，借助高度差从高处以较高的速度向下滑行，在有惊无险的快乐中感受刺激和满足．若忽略空气阻力，在最后一段游客缓慢下滑的过程中，下列有关游客的受力分析图象正确的是( )考点二共点力作用下物体的平衡解答静态平衡问题的思路：例2如图所示是一竖直固定的光滑圆环，中央有孔的小球P和Q套在环上，由伸直的细绳连接，它们恰好能保持静止状态．已知Q的质量为m，OQ连线水平，PQ细绳连线与水平线夹角为30°.则( )A.细绳对Q球的拉力大小为mgmgB．环对Q球的支持力大小为√33C．P球的质量为2mD．环对P球的支持力大小为√3mg跟进训练3. [2022·河南九师联盟高三模拟]如图所示，将一个质量为m的半球形物体放在倾角为37°的斜面上，用通过球心且水平向左的力F作用在物体上使其静止．已知物体与斜面间的动摩擦因数为μ＝0.5，最大静摩擦力等于滑动摩擦力，重力加速度为g，sin 37°＝0.6，cos 37°＝0.8.要使半球体刚好沿斜面上滑，则力F的大小是( )A．mg B．2mg C．3mg D．4mg4．[2022·四川四市调研]如图所示，两个相同的木模质量均为m，靠三根竖直细线连接，在水平面上按一个“互”字形静置，上方木模呈现悬浮效果，这是利用了建筑学中的“张拉整体”(Tensegrity)结构原理．图中短线a上的张力F1和水平面所受压力F2满足( )A．F1>mg，F2<2mg B．F1>mg，F2＝2mgC．F1<mg，F2<2mg D．F1<mg，F2＝2mg考点三动态平衡问题1．解决动态平衡问题的一般思路：把“动”化为“静”，“静”中求“动”．2．分析动态平衡问题方法的选取技巧(1)解析法①列平衡方程，列出未知量与已知量的关系表达式．②根据已知量的变化情况来确定未知量的变化情况．(2)图解法(3)相似三角形法①根据已知条件画出对应的力的三角形和空间几何相似三角形，确定对应边，利用三角形相似法列出比例式；②确定未知量的变化情况．例1. [2021·湖南卷，5]质量为M的凹槽静止在水平地面上，内壁为半圆柱面，截面如图所示，A为半圆的最低点，B为半圆水平直径的端点．凹槽恰好与竖直墙面接触，内有一质量为m的小滑块．用推力F推动小滑块由A点向B点缓慢移动，力F的方向始终沿圆弧的切线方向，在此过程中所有摩擦均可忽略，下列说法正确的是( )A．推力F先增大后减小B．凹槽对滑块的支持力先减小后增大C．墙面对凹槽的压力先增大后减小D．水平地面对凹槽的支持力先减小后增大跟进训练5．[2022·郑州一模]如图所示，足够长的光滑平板AP与BP用铰链连接，平板AP与水平面成53°角固定不动，平板BP可绕水平轴在竖直面内自由转动，将小球O放在两板间．在使BP板由水平位置缓慢转动到竖直位置的过程中，下列说法正确的是( ) A．当BP沿水平方向时，BP板受到的压力最大B．当BP沿竖直方向时，AP板受到的压力最大C．当BP沿竖直方向时，BP板受到的压力最小D．当BP板与AP板垂直时，AP板受到的压力最小6．如图所示，竖直墙壁上固定有一个光滑的半圆形支架(AB为直径)，支架上套着一个小球，轻绳的一端P悬于墙上某点，另一端与小球相连．已知半圆形支架的半径为R，轻绳长度为L，且R<L<2R.现将轻绳的上端点P沿墙壁缓慢下移至A点，此过程中轻绳对小球的拉力F1及支架对小球的支持力F2的大小变化情况为( )A.F1和F2均增大B．F1保持不变，F2先增大后减小C．F1先减小后增大，F2保持不变D．F1先增大后减小，F2先减小后增大考点四平衡中的临界、极值问题1．临界问题当某物理量变化时，会引起其他几个物理量的变化，从而使物体所处的平衡状态“恰好出现”或“恰好不出现”，在问题的描述中常用“刚好”“刚能”“恰好”等语言叙述．2．极值问题平衡中的极值问题，一般指在力的变化过程中的最大值和最小值问题．3．解决极值问题和临界问题的方法(1)图解法：根据物体的平衡条件，作出力的矢量图，通过对物理过程的分析，利用平行四边形定则进行动态分析，确定最大值与最小值．(2)数学解法：通过对问题的分析，依据物体的平衡条件写出物理量之间的函数关系(或画出函数图象)，用数学方法求极值(如求二次函数极值、公式极值、三角函数极值).例4 [2022·广西南宁一模]某位同学用筷子将一质量分布均匀的球夹起悬停在空中，如图所示．已知球心O与两根筷子在同一竖直面内，球质量为0.1 kg，筷子与竖直方向之间的夹角均为θ＝37°，筷子与球表面间的动摩擦因数为0.875，最大静摩擦力等于滑动摩擦力．取重力加速度g＝10 m/s2，sin 37°＝0.6，cos 37°＝0.8.则每根筷子对球的压力至少为( )A．5 N B．7.5 NC．10 N D．12.5 N跟进训练7．如图所示，三根不可伸长的轻绳一端共同系于O点，A端和B端分别固定在墙壁和地面上．某同学现用水平方向的力拉绳OC，三绳绷紧后，OB绳竖直，OC绳水平，OA绳与竖直墙面夹角θ＝30°.三根绳能承受的最大拉力均为300 N，为保证三根轻绳都不被拉断，则人对OC绳的水平拉力不能超过( )A．100 N B．150 NC．150√3 N D．300 N8．如图所示，某同学用拖把直行拖地，沿推杆方向对拖把施加推力F，推力与水平面的夹角为θ，随着θ逐渐减小直到水平的过程中，拖把始终沿水平面做匀速直线运动．关于拖把受到的外力，下列判断正确的是( )A．推力F先增大后减小B．推力F一直减小C．拖把受到的摩擦力先减小后增大D．拖把受到的摩擦力一直不变第3讲共点力作用下物体的平衡必备知识·自主排查一、1．示意图 2.重力摩擦力二、1．静止匀速直线运动2．0 0 03．（1）相等相反（2）相等相反三角形（3）相等相反生活情境1．（1）×（2）√（3）×（4）√教材拓展2．答案：D关键能力·分层突破例1 解析：对A、B物块整体受力分析，整体受到重力、拉力、支持力，可能有静摩擦力；对物块A受力分析，物块A受拉力、重力、支持力和向右的静摩擦力，处于平衡状态；最后分析物块B的受力情况，物块B受重力、物块A对物块B的压力、物块A对物块B向左的静摩擦力、斜面的支持力，斜面对物块B可能有静摩擦力，也可能没有静摩擦力，故物块B受4个力或者5个力．故B、C正确，A、D错误．答案：BC1．解析：着陆器打开降落伞前受火星引力和气体阻力作用，A错误；打开降落伞至分离前，着陆器受火星引力以及气体阻力作用和浮力作用，C错误；由题意知，打开降落伞至分离前，着陆器处于竖直方向上的减速运动状态，向上的气体阻力和浮力大于向下的火星引力，故着陆器受到的合力方向与运动方向在同一条直线上且竖直向上，B正确；着陆器处于悬停状态时，发动机喷火的反作用力的方向向上，气体阻力的方向也向上，故二者不是平衡力，D错误．答案：B2．解析：由题意可知，游客在缓慢下滑的过程中做匀速运动，合力为零，对游客进行受力分析，有垂直于倾斜绳索斜向上的支持力F T、与速度方向相反的摩擦力F f和游客的重力mg，故选D.答案：D例2 解析：对Q球，受力分析如图所示．分解拉力T，可知竖直方向有T sin 30°＝mg，水平方向有T cos 30°＝N Q，解得细绳对Q球的拉力大小为T＝2mg，选项A错误；环对Q球的支持力大小为N Q＝√3mg，选项B错误；对P球，受力分析如图所示．在水平方向T cos 30°＝N P sin 30°，在竖直方向N P cos 30°＝m P g＋T sin 30°，解得m P＝2m，N P＝2√3mg，选项C正确，D错误．答案：C3.解析：分析半球形物体的受力，如图所示，物体刚好沿斜面上滑时，由平衡条件得F cos 37°－mg sin 37°＝μN，N＝F sin 37°＋mg cos 37°，联立两式解得F＝2mg，故只有选项B正确．答案：B4．解析：以两个木模组成的整体为研究对象，受力分析可知，其受重力和地面的支持力，则支持力的大小等于两个木模重力大小之和，结合牛顿第三定律得水平面所受压力为F2＝2mg；以上面的木模为研究对象，受力分析可知，其受重力、左侧两段细线向下的拉力、右侧短线a向上的拉力，则由力的平衡条件得F1＝mg＋2F T，即F1>mg.故B正确，A、C、D 错误．答案：B例3解析：对小滑块受力分析，如图所示，由题意可知，推力F与凹槽对滑块的支持力F N 始终垂直，即α＋β始终为90°，在小滑块由A点向B点缓慢移动的过程中，α减小，β增大，而F＝mg cos α、F N＝mg sin α，可知推力F一直增大，凹槽对滑块的支持力F N一直减小，A、B错误；对小滑块和凹槽整体根据平衡条件可得，墙面对凹槽的压力大小F N1＝Fmg sin 2α，水平地面对凹槽的支持力F N2＝Mg＋mg－F sin α，在小滑块由A点cos α＝12向B点缓慢移动的过程中，α由π逐渐减小到零，根据数学知识可知墙面对凹槽的压力先增2大后减小，水平地面对凹槽的支持力一直减小，C正确，D错误．答案：C5．解析：小球受重力、平板AP弹力F1和平板BP弹力F2，将F1与F2合成为F＝mg，如图：小球一直处于平衡状态，三个力中的任意两个力的合力与第三个力等值、反向、共线，故F1和F2的合力F一定与重力等值、反向、共线．从图中可以看出，当平板BP逆时针缓慢地转向竖直位置的过程中，F1越来越大，F2先变小，后变大；当BP沿水平方向时，BP板受到的压力不是最大，选项A错误；当BP沿竖直方向时，AP板受到的压力最大，选项B正确；当BP与AP垂直时，BP板受到的压力最小，选项C错误；当BP板水平时，AP板受到的压力为零，最小，选项D错误．答案：B6．解析：小球受重力、绳的拉力和支架提供的支持力，由于平衡，三个力可以构成矢量三角形，如图所示．根据平衡条件，该矢量三角形与几何三角形POC相似，故GPO ＝F1L＝F2R，解得F1＝LPO G，F2＝RPOG，当P点下移时，PO减小，L、R不变，故F1增大，F2增大，A正确．答案：A例 4 解析：球在重力、筷子的压力、静摩擦力的作用下保持平衡．根据对称性可知，在竖直方向上有2F f cos θ－2F N sin θ＝mg，而F f≤F fmax＝μF N，解得F N≥mg2（μcos θ－sin θ）＝0.1×102×（0.875×0.8－0.6）N＝5 N，选项A正确．答案：A7.解析：如图所示对结点受力分析，由边角关系可知OA绳中的拉力最大，由平衡条件得F A＝F＝F Csin θ，只要OA不被拉断，则三根轻绳都不被拉断，则F A≤300 N，解得F C≤150 N，选项B正确．11 答案：B8．解析：物体受力如图所示，由平衡条件得，水平方向F cos θ－F f ＝0，竖直方向有F N －（mg ＋F s in θ）＝0，又F f ＝μF N ，联立可得F ＝μmg cos θ－μsin θ.可见，当θ减小时，F 一直减小，故B 正确．答案：B。

听课记录新2024秋季高中物理必修第一册人教版第三章相互作用——力《共点力的平衡》1. 教学目标（核心素养）•物理观念：理解共点力的概念，掌握共点力作用下物体平衡的条件，即合力为零。

•科学思维：通过案例分析，培养学生运用牛顿第二定律分析共点力平衡问题的能力，提升逻辑推理和问题解决能力。

•科学探究：通过实验观察或模拟实验，体验科学探究的过程，加深对共点力平衡原理的理解。

•科学态度与责任：培养严谨的科学态度，理解力学知识在日常生活和工程技术中的应用价值。

2. 导入•教师行为：教师首先展示一张静止在桌面上的书本图片，提问：“为什么书本能够静止不动？它受到了哪些力的作用？这些力之间有什么关系？”引导学生思考物体平衡的条件。

•学生活动：学生观察图片，思考并讨论书本所受力的种类及它们之间的关系，尝试用已学知识解释书本的静止状态。

•过程点评：通过生活实例引入，激发学生的学习兴趣和探究欲望，同时复习了力的基本概念，为学习共点力平衡打下基础。

3. 教学过程•教师行为：•讲解共点力概念：明确共点力的定义，即作用在物体上同一点，或虽不共点但力的作用线交于一点的几个力。

•推导平衡条件：利用矢量合成法则，通过图示法展示共点力作用下物体平衡时各力的关系，强调合力为零是平衡的关键。

•案例分析：选取多个典型例题，如斜面上的物体、悬挂的物体等，引导学生分析受力情况，应用平衡条件求解未知力。

•互动讨论：鼓励学生分组讨论，每组选择一个案例进行深入分析，并派代表分享解题思路。

•学生活动：•认真听讲，记录共点力平衡的关键概念和平衡条件。

•参与案例分析，独立或合作完成受力分析图，尝试求解未知力。

•小组讨论中积极发言，分享见解，相互纠正错误。

•过程点评：通过理论讲解与案例分析相结合，使学生从理论到实践全面掌握共点力平衡的知识。

小组讨论增强了学生间的交流与合作，促进了思维的碰撞与深化。

4. 板书设计•共点力概念：•定义：作用在同一点或力的作用线交于一点的力。
