海信TF2918DH彩电总线调整方法及数据

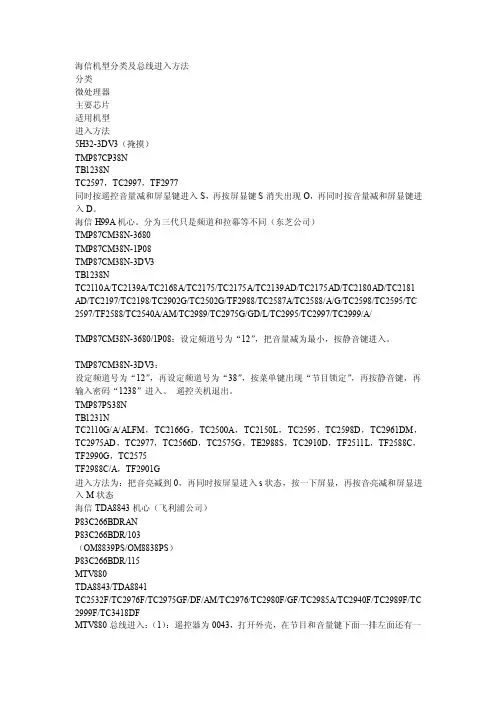

海信机型分类及总线进入方法分类微处理器主要芯片适用机型进入方法5H32-3DV3（掩摸）TMP87CP38NTB1238NTC2597，TC2997，TF2977同时按遥控音量减和屏显键进入S，再按屏显键S消失出现O，再同时按音量减和屏显键进入D。

海信H99A机心。

分为三代只是频道和拉幕等不同（东芝公司）TMP87CM38N-3680TMP87CM38N-1P08TMP87CM38N-3DV3TB1238NTC2110A/TC2139A/TC2168A/TC2175/TC2175A/TC2139AD/TC2175AD/TC2180AD/TC2181 AD/TC2197/TC2198/TC2902G/TC2502G/TF2988/TC2587A/TC2588/A/G/TC2598/TC2595/TC 2597/TF2588/TC2540A/AM/TC2989/TC2975G/GD/L/TC2995/TC2997/TC2999/A/TMP87CM38N-3680/1P08：设定频道号为“12”，把音量减为最小，按静音键进入。

TMP87CM38N-3DV3：设定频道号为“12”，再设定频道号为“38”，按菜单键出现“节目锁定”，再按静音键，再输入密码“1238”进入。

遥控关机退出。

TMP87PS38NTB1231NTC2110G/A/ALFM，TC2166G，TC2500A，TC2150L，TC2595，TC2598D，TC2961DM，TC2975AD，TC2977，TC2566D，TC2575G，TE2988S，TC2910D，TF2511L，TF2588C，TF2990G，TC2575TF2988C/A，TF2901G进入方法为：把音亮减到0，再同时按屏显进入s状态，按一下屏显，再按音亮减和屏显进入M状态海信TDA8843机心（飞利浦公司）P83C266BDRANP83C266BDR/103（OM8839PS/OM8838PS）P83C266BDR/115MTV880TDA8843/TDA8841TC2532F/TC2976F/TC2975GF/DF/AM/TC2976/TC2980F/GF/TC2985A/TC2940F/TC2989F/TC 2999F/TC3418DFMTV880总线进入：（1）：遥控器为0043，打开外壳，在节目和音量键下面一排左面还有一个键作为附加键1，在视频键右面一个附加隐藏键为2。

海信TF2918HD彩电总线进行参数调整时的意外
进入海信TF2918HD彩电总线进行参数调整（拆开0092遥控器先短路⑵、⒃再按伴音模式键即可进入屏显M1或M2），不慎按动一键屏显M死机。

键控遥控均不起作用。

反复交流关机无效。

测存储块⑧脚电压正常。

关机断开⑧脚供电。

加电，不开机。

按压遥控器开关键，高压建立，灯丝点亮却黑屏。

再次按压遥控器开关键，灯丝熄灭，说明此时遥控已起作用。

加电，按压遥控器开关键，灯丝点亮后带电焊好⑧脚供电关机后开机M仍未消失。

只好在关机，将⑤⑥⑦⑧脚全部断开，加电后遥控开机，观察灯丝点亮，带电逐一将各脚焊好，遥控关机后再开机，M消失，此机又活了,哈哈。

该机在总线状态下除节目、音量、开关键外，最好别动。

嘿嘿。

各种彩电进入总线的方法（一）一、创维29T61HT进入总线的方法：1、将音量减到零，同时按住面板的“音量—”键和遥控器上的“万年历”键4 秒钟后松手2、将音量减到零，同时按住面板上的“音量—”键和遥控器上的“静音”键4 秒钟后松开。

注：按方法1 进入后可以作线性和白平衡的调整。

按方法2 进入后除了可以作线性和白平衡调整外还可以更改存储器地址退出：用1 方法进入时，可以按“万年历”键退出用2 方法进入时，可以按“待机”键退出注：维修时，使用空存储器或带有数据的储存器时，可先初始化。

初始化的方法是：按2 方法进入工厂模式，按“菜单”键，进入EEPROM 调整菜单。

按“频道+/-”键和“音量+/-”键，将010 地址的数据改为“AF”，并使WRITE后有“OK”显示。

主电源关机后再开机即完成初始化二、创维高清29T61HT电视进总路线方法关机状态按住电视机面板上的“菜单”键不放，再按电视机电源开关开机，约4秒后松开“菜单”键，再输入“3，5，1，0”，间隔时间不超过2秒,即可进入调整模式，调整后按静音键存储数据，调整完毕，选择“SERVICE"菜单中的"SHIPMENT"项目（出厂设定），再按”音量加”键，即可退出。

三、6D92机型的总线调试数据1、这个机器由于更换了存储器,现在出现了动态失真,大家帮忙给找找, 主要是行场和枕形方面的参数6D92机芯行频受配管影响，北松管，永新管及所有25寸机型均为35KHZ行频，LG管三星管行频为33.75KHZ故若存储器代换时需改动EEPROM地址如下：地址数据代表含义数据代表含义CC FF 2路AV输入 F7 1路AV输入54 FB 莱单无旋转 FA 莱单有旋转57 17 行频33.75KHZ 1F 行频35KHZ2、你这个数据不行,上机后图象是模糊的,我今天把机器拉回来了,CRT是华飞的,请斑竹再帮忙找找6d91\6d926D91\6D92进入：首先按住电视机的“菜单”键，然后按下电源开关交流开机，3秒钟后松开“菜单”键（进入密码输入状态），接着用遥控器输入“3510”（间隔不超过2秒钟，在有信号时，屏幕的左下角将会显示软件的版本号），最后依次按遥控器的“菜单”键和“音量-”键，即可进入工厂模式。

长虹彩电进入总线方法大全型号：长虹NC-3机芯：长虹C3418PN、C3418PS、C3419PN长虹C2939KV C3418PB、C3418K长虹C2939AE、C2939KE、C2939KS：长虹C2919PS、C2919PV C2920PN长虹C2919P、C2919PB、C2919PI、C3418D、C3419PD、C2920、C3418N 长虹C2919N、C3939KV参数：1.先按住遥控器上的‚F‛键和‚TV／AV‛转换键（注意按‚F‛时，要尽量向右边按，或者将遥控器内‚F‛按键处的外边印制板接触点用胶布粘住）。

2.松开‚F‛和‚TV／AV‛键，再逐步按遥控器上数字键‚1、0、4、8四个键。

若操作得当，屏幕上将显示‚M‛字符。

3.出现‚M‛字符后，按‚F‛和‚节目菜单‛键（图像调整键），此时屏幕上将出现‚M00．M01．M02……‛等参数。

对C2919PS，屏幕上将出现‚M00－48‛字样，对于C2919PV将出现‚M00－50‛’字样。

4.若要改变各参数的大小，则按‚音量增／减‛键。

5.调整完毕后用遥控关机，则电视机自动退出‚M‛调试状态。

C3419PD系列彩电调试方法该系列彩电不能用C2919系列的遥控器进行各参数的调整，需用的遥控器型号为K4J，属C2920系列所用。

调试前，将遥控器K4J上的H极管V12断开，即可进行调试。

（1）利用遥控器上的调谐键进入（退出）‚M‛状态。

（2）用节目增／减键调出各参数，节目增为向前调，节目减为向后调。

（3）利用音量增／减键改变各参数的大小。

（4）在‚M‛状态下，用数字键‚2‛进入（退出）‚横-‛状态。

另外，对于带有‚*‛字符的参数为生产中调试用，一般情况下不必调整，是出厂前已调试好的参数。

更换CRT后，须重新调整有关改善图像线性的项目CPU型号：TMP47C1638型号：长虹NC-5机芯长虹R2516N、25N16、29N18长虹N2918、N2516、R2918N长虹N2919长虹N2918A长虹G2588D参数：将CPU36脚对地瞬间短路或9 脚对地短路，屏上将显示维修‚S‛模式状态字符‚S‛，即进入‚S‛维修模式状态。

（广告传媒）海信电视进总线方法海信电视进总线方法[复制链接]电梯直达1楼主zyc38 发表于2009-4-19 12:17 | 只看该作者91SB机芯机型包括:SR6340、TC2518系列、TC2919、TC2930系列、TC2540系列、TC2940系列等。

(一)所用主要集成电路：小信号处理TA8783N(N501)、微处理器CXP80420-139(NA01)、数据存储块Upd6252C(NA07)、场块TA8427K(N303)、伴音功放TA8218H(N670)、伴音效果处理TA8776N(NG07)、AV/TV转换TA8777N(NV01)、几何失真校正TA8739(N371)。

(二)主要功能：全自动搜台，英文屏幕显示、超重低音、卡拉OK功能、3路AV输入/1路AV输出、S端子、全制式接收；(三)总线调整状态的进入、退出方式1、同时按下遥控器上的“F”键和“AV/TV转换”键，接着按“1,0,4,8”；2、屏幕显示字符“M”；3、按“F”和“功能键”进行相应的***作；4、遥控关机即可退出总线调整状态。

附：功能表字符地址名称数据字符地址名称数据SUB 16 副亮度* 31 M01 31 模式1 00SBM 17 亮度范围 28 M02 32 模式2 57SCN 18 副对比度* 32 HIT 33 场幅度* 15SCM 19 最小对比度 10 LIN 34 场线性* 32回复使用道具举报2沙发楼主| zyc38 发表于2009-4-19 12:17 | 只看该作者E3P/E5P机芯机型包括：TC2110、TC2133、TC2153、TC2168、TC2171、TC2187A、TC2187C、TC2196、TC2506、TC2510、TC2553、TC2565、TC2571、TC2962、TC2971等。

(一)所用主要集成电路：小信号处理TCA8361（N303）、微处理器Z86227（N701）、数据存储块AT24C02（N702）、场块LA7830（N401）、伴音功放AN5265（N131）。

海信电视进总线的方法与调试91SB机芯机型包括:SR6340、TC2518系列、TC2919、TC2930系列、TC2540系列、TC2940系列等。

(一)所用主要集成电路：小信号处理TA8783N(N501)、微处理器CXP80420-139(NA01)、数据存储块Upd6252C(NA07)、场块TA8427K(N303)、伴音功放TA8218H(N670)、伴音效果处理TA8776N(NG07)、AV/TV转换TA8777N(NV01)、几何失真校正TA8739(N371)。

(二)主要功能：全自动搜台，英文屏幕显示、超重低音、卡拉OK功能、3路AV 输入/1路AV输出、S端子、全制式接收；部分型号为100频道存储、CATV全增补接收。

(三)总线调整状态的进入、退出方式1、同时按下遥控器上的“F”键和“AV/TV转换”键，接着按“1,0,4,8”；2、屏幕显示字符“M”；3、按“F”和“功能键”进行相应的***作；4、遥控关机即可退出总线调整状态。

附：功能表字符地址名称数据字符地址名称数据SUB 16 副亮度* 31 M01 31 模式1 00SBM 17 亮度范围28 M02 32 模式2 57SCN 18 副对比度* 32 HIT 33 场幅度* 15SCM 19 最小对比度10 LIN 34 场线性* 32SCL 20 PLA副彩色35 VSC 35 场S校正* 32SC3 21 3.58副彩色34 VPC 36 场中心* 32STI 22 副色相47 VCP 37 场补偿32HPS 23 行中心30 WID 38 行幅度* 21SS4 24 4.43副清晰度43 DPC 39 枕形校正* 29SS3 25 3,58副清晰度50 CNR 40 角位校正* 32IGR 26 载波制式47 KEY 41 梯形校正* 25FLT 27 滤波33 HCP 42 行补偿15M00 30 模式0 00 VMC 43 场积分校正32注：上表中表“*”的项目可以根据需要进行调整。

新型平板彩电总线调整速查⼿册978-7-111-47797-6 孙德印主编 201410 59.8元本⼿册是新型平板彩电总线调整维修⼯具书，书中收录了近⼏年⾯世的长虹、康佳、海尔、海信、创维、厦华、TCL及进⼝的松下、东芝、三星、三洋、⽇⽴、飞利浦、夏普、索尼⼗五⼤品牌，⼀百四⼗多种机⼼系列，⼋百多种机型的平板彩电总线调整资料，详细介绍了进⼊维修模式或⼯⼚模式的⽅法、项⽬选择与调整步骤，提供了代表机型的总线调整项⽬与参考数据。

本⼿册资料丰富、准确，实⽤性强，查阅⽅便，是彩电维修的必备⼿册。

可供彩电维修⼈员和⽆线电爱好者维修平板彩电软件数据出错故障时，参考调整和对⽐数据，快速准确地排除总线数据出错故障。

前⾔第1章长虹新型平板彩电总线调整1.1长虹LS12机⼼液晶彩电总线调整1.1.1总线调整⽅法1.1.2总线调整数据1.2长虹LS15机⼼液晶彩电总线调整1.2.1总线调整⽅法1.2.2总线调整数据1.3长虹LS16机⼼液晶彩电总线调整1.3.1总线调整⽅法1.3.2总线调整数据1.4长虹LS23机⼼液晶彩电总线调整1.4.1总线调整⽅法1.4.2总线调整数据1.5长虹LS26机⼼液晶彩电总线调整1.5.1总线调整⽅法1.5.2总线调整数据1.6长虹LS29机⼼液晶彩电总线调整1.6.1总线调整⽅法1.6.2总线调整数据1.7长虹LS30机⼼液晶彩电总线调整1.7.1总线调整⽅法1.7.2总线调整数据1.8长虹PM24机⼼等离⼦彩电总线调整和软件升级1.8.1总线调整⽅法1.8.2总线调整数据1.8.3U盘升级⽅法1.9长虹PM36I机⼼等离⼦彩电总线调整和软件升级1.9.1总线调整⽅法1.9.2总线调整内容1.9.3软件升级⽅法1.10长虹PS08机⼼等离⼦彩电总线调整1.10.1总线调整⽅法1.10.2总线调整数据1.11长虹PS10机⼼等离⼦彩电总线调整1.11.1总线调整⽅法1.11.2总线调整数据1.12长虹PS12机⼼等离⼦彩电总线调整1.12.1总线调整⽅法1.12.2总线调整数据1.13长虹PS13机⼼等离⼦彩电总线调整1.13.1总线调整⽅法1.13.2总线调整数据1.14长虹PS19机⼼等离⼦彩电总线调整和软件升级1.14.1总线调整⽅法1.14.2软件升级⽅法1.15长虹PS26机⼼等离⼦彩电总线调整和软件升级1.15.1总线调整⽅法1.15.2软件升级⽅法1.16长虹PS27I机⼼等离⼦彩电总线调整1.16.1总线调整⽅法1.16.2软件升级⽅法第2章康佳新型平板彩电总线调整2.1康佳AS系列液晶彩电总线调整2.1.1总线调整⽅法2.1.2总线调整数据2.2康佳BT系列液晶彩电总线调整2.3康佳CS系列液晶彩电总线调整2.3.1总线调整⽅法2.3.2总线调整数据2.4康佳DS系列液晶彩电总线调整2.4.1总线调整⽅法2.4.2总线调整数据2.5康佳DT系列液晶彩电总线调整和软件升级2.5.1总线调整⽅法2.5.2总线调整内容2.5.3软件升级⽅法2.6康佳ES系列液晶彩电总线调整2.6.1总线调整⽅法2.6.2总线调整数据2.7康佳GS系列液晶彩电总线调整和软件升级2.7.1总线调整⽅法2.7.2软件升级⽅法2.8康佳HS系列液晶彩电总线调整2.8.1总线调整⽅法2.8.2总线调整数据2.9康佳IS96/97系列⽹络液晶彩电总线调整2.9.1总线调整⽅法2.9.2总线调整数据2.10康佳IS988/95/11系列⽹络液晶彩电总线调整2.10.1总线调整⽅法2.10.2总线调整数据2.11康佳TS系列液晶彩电总线调整和软件升级2.11.1总线调整⽅法2.11.2总线调整数据2.11.3软件升级⽅法2.12康佳AP系列液晶彩电总线调整第3章海尔新型平板彩电总线调整3.1海尔MSD6A80机⼼A800系列液晶彩电总线调整3.1.1总线调整⽅法3.1.2总线调整数据3.2海尔MST6I48机⼼A600系列液晶彩电总线调整3.2.1总线调整⽅法3.2.2总线调整数据3.3海尔MST6M69机⼼K1、T1系列液晶彩电总线调整3.3.1总线调整⽅法3.3.2总线调整数据3.4海尔SVP EX52机⼼A9系列液晶彩电总线调整3.4.1总线调整⽅法3.4.2总线调整数据3.5海尔FLI8541机⼼R1系列等离⼦彩电总线调整3.5.1总线调整⽅法3.5.2总线调整数据3.6海尔MST6M181机⼼E07/8系列液晶彩电总线调整3.6.1总线调整⽅法3.6.2总线调整数据3.7海尔RTD2674机⼼R1系列液晶彩电总线调整3.7.1总线调整⽅法3.7.2总线调整数据3.8海尔RTD2974机⼼A800系列3D 液晶彩电总线调整3.8.1总线调整⽅法3.8.2总线调整数据3.9海尔6I48+6M30机⼼A350系列液晶彩电总线调整3.9.1总线调整⽅法3.9.2总线调整数据3.10海尔AX68机⼼W1系列液晶彩电总线调整3.10.1总线调整⽅法3.10.2总线调整数据3.11海尔MST6M69FL机⼼R3系列液晶彩电总线调整3.11.1总线调整⽅法3.11.2总线调整数据第4章海信新型平板彩电总线调整4.1海信CORTEZ机⼼液晶彩电总线调整4.1.1总线调整⽅法4.1.2总线调整数据4.2海信FLI8668机⼼液晶彩电总线调整4.2.1总线调整⽅法4.2.2总线调整数据4.3海信GM1501机⼼液晶彩电总线调整4.3.1总线调整⽅法4.3.2总线调整数据4.4海信GM1501＋FLI2300机⼼液晶彩电总线调整4.4.1总线调整⽅法4.4.2总线调整数据4.5海信GM2221＋UOC3机⼼液晶彩电总线调整4.5.1总线调整⽅法4.5.2总线调整数据4.6海信HUDSON机⼼液晶彩电总线调整4.6.1总线调整⽅法4.6.2总线调整数据4.7海信MST5机⼼液晶彩电总线调整4.7.1总线调整⽅法4.7.2总线调整数据4.8海信MST6机⼼液晶彩电总线调整4.8.1总线调整⽅法4.8.2总线调整数据4.9海信MST7机⼼液晶彩电总线调整4.9.1总线调整⽅法4.9.2总线调整数据4.10海信MST9机⼼液晶彩电总线调整4.10.1总线调整⽅法4.10.2总线调整数据4.11海信PW1306＋OM8838机⼼液晶彩电总线调整4.11.1总线调整⽅法4.11.2总线调整数据4.12海信SVP机⼼液晶彩电总线调整4.12.1总线调整⽅法4.12.2总线调整数据4.13海信明星系列3D液晶彩电总线调整4.13.1总线调整⽅法4.13.2总线调整数据4.14海信28LF系列液晶彩电总线调整4.14.1总线调整⽅法4.14.2总线调整数据4.15海信GENESIS机⼼等离⼦彩电总线调整4.15.1总线调整⽅法4.15.2总线调整数据4.16海信M9机⼼等离⼦彩电总线调整4.16.1总线调整⽅法4.16.2总线调整数据第5章创维新型平板彩电总线调整5.1创维8DA8机⼼液晶彩电总线调整5.1.1总线调整⽅法5.1.2总线调整数据5.2创维8DX0机⼼光显彩电总线调整5.3创维8G20/8G21机⼼液晶彩电总线调整5.3.1总线调整⽅法5.3.2总线调整数据5.4创维8H06机⼼液晶彩电总线调整5.4.1总线调整⽅法5.4.2总线调整数据5.5创维8K21机⼼液晶彩电总线调整5.5.1总线调整⽅法5.5.2总线调整数据5.6创维8K60机⼼液晶彩电总线调整5.6.1总线调整⽅法5.6.2总线调整数据5.7创维8R03机⼼液晶彩电总线调整5.7.1总线调整⽅法5.7.2总线调整数据5.8创维8T1G机⼼液晶彩电总线调整5.8.1总线调整⽅法5.8.2总线调整数据5.9创维8TG3/8TG5/8TG6机⼼液晶彩电总线调整5.9.1总线调整⽅法5.9.2总线调整数据5.10创维8TM1机⼼液晶彩电总线调整5.11创维8TP2机⼼液晶彩电总线调整5.11.1总线调整⽅法5.11.2总线调整数据5.12创维8TP5/8TP9机⼼液晶彩电总线调整5.13创维8TR1/8TR2机⼼液晶彩电总线调整5.13.1总线调整⽅法5.13.2总线调整数据5.14创维8TT1/8TT3/8TT9机⼼液晶彩电总线调整5.14.1总线调整⽅法5.14.2总线调整数据5.15创维8TT6机⼼液晶彩电总线调整5.15.1总线调整⽅法5.15.2总线调整内容5.16创维8TTM/8TTK/8TTN/8TT0/8TTJ 机⼼液晶彩电总线调整5.16.1总线调整⽅法5.16.2总线调整数据5.17创维8PG0机⼼等离⼦彩电总线调整5.17.1总线调整⽅法5.17.2总线调整数据5.18创维8PS机⼼等离⼦彩电总线调整5.18.1总线调整⽅法5.18.2总线调整数据5.19创维8PS5机⼼等离⼦彩电总线调整5.19.1总线调整⽅法5.19.2总线调整数据5.20创维8K84机⼼液晶彩电总线调整和软件烧录⽅法5.20.1总线调整⽅法5.20.2总线调整数据5.20.3软件烧录⽅法5.21创维8K22机⼼液晶彩电总线调整5.21.1总线调整⽅法5.21.2总线调整内容5.22创维8K29机⼼液晶彩电总线调整5.22.1总线调整⽅法5.22.2总线调整内容5.23创维8M68机⼼液晶彩电总线调整5.23.1总线调整⽅法5.23.2总线调整内容5.24创维8M88机⼼液晶彩电总线调整5.24.1总线调整⽅法5.24.2总线调整内容5.25创维8R61机⼼液晶彩电总线调整和软件升级5.25.1总线调整⽅法5.25.2总线调整内容5.25.3软件烧录和升级第6章厦华新型平板彩电总线调整6.1厦华HK/HU系列液晶彩电总线调整6.1.1总线调整⽅法6.1.2总线调整数据6.2厦华K系列液晶彩电总线调整6.2.1总线调整⽅法6.2.2总线调整数据6.3厦华U系列⾼清液晶彩电总线调整6.3.1总线调整⽅法6.3.2总线调整数据6.4厦华LC 40K17液晶彩电总线调整6.5厦华R系列液晶彩电总线调整6.6厦华PS系列等离⼦彩电总线调整6.6.1总线调整⽅法6.6.2总线调整数据6.7厦华PH系列等离⼦彩电总线调整第7章TCL新型平板彩电总线调整7.1TCL LCD 26H机⼼液晶彩电总线调整7.1.1总线调整⽅法7.1.2总线调整数据7.2TCL BC53机⼼液晶彩电总线调整7.2.1总线调整⽅法7.2.2总线调整数据7.3TCL CORTEZ机⼼液晶彩电总线调整7.3.1总线调整⽅法7.3.2总线调整数据7.4TCL DVP L4机⼼液晶彩电总线调整7.5TCL GC32机⼼液晶彩电总线调整7.5.1总线调整⽅法7.5.2总线调整数据7.6TCL GC38机⼼液晶彩电总线调整7.7TCL GM21机⼼液晶彩电总线调整7.7.1总线调整⽅法7.7.2总线调整数据7.8TCL LCOS机⼼液晶彩电总线调整7.9TCL MC77机⼼液晶彩电总线调整7.10TCL MS06机⼼液晶彩电总线调整7.10.1总线调整⽅法7.10.2总线调整数据7.11TCL MS18/A机⼼液晶彩电总线调整7.12TCL MS58机⼼液晶彩电总线调整7.12.1总线调整⽅法7.12.2总线调整数据7.13TCL MS68机⼼液晶彩电总线调整7.13.1总线调整⽅法7.13.2总线调整数据7.14TCL MS88/A机⼼液晶彩电总线调整7.14.1总线调整⽅法7.14.2总线调整数据7.15TCL MS88B机⼼液晶彩电总线调整7.15.1总线调整⽅法7.15.2总线调整数据7.16TCL MS89机⼼液晶彩电总线调整7.16.1总线调整⽅法7.16.2总线调整内容7.17TCL MS91A机⼼液晶彩电总线调整7.17.1总线调整⽅法7.17.2总线调整数据7.18TCL MS91C＋C2机⼼液晶彩电总线调整7.18.1总线调整⽅法7.18.2总线调整数据7.19TCL MS98机⼼液晶彩电总线调整7.19.1总线调整⽅法7.19.2总线调整数据7.20TCL MST719机⼼液晶彩电总线调整7.20.1总线调整⽅法7.20.2总线调整数据7.21TCL MST9U19 LF机⼼液晶彩电总线调整7.22TCL MT02机⼼液晶彩电总线调整7.23TCL MT26机⼼液晶彩电总线调整7.23.1总线调整⽅法7.23.2总线调整数据7.24TCL RTD2662机⼼液晶彩电总线调整7.24.1总线调整⽅法7.24.2总线调整数据7.25TCL FLI2200机⼼液晶彩电总线调整7.25.1总线调整⽅法7.25.2总线调整数据7.26TCL FLI2300机⼼等离⼦彩电总线调整7.26.1总线调整⽅法7.26.2总线调整数据7.27TCL PDP机⼼等离⼦彩电总线调整7.27.1总线调整⽅法7.27.2总线调整数据第8章国外新型平板彩电总线调整8.1松下GLP2W机⼼液晶彩电总线调整8.1.1总线调整⽅法8.1.2总线调整内容8.1.3故障⾃检显⽰8.2松下LH18机⼼液晶彩电总线调整8.2.1总线调整⽅法8.2.2总线调整内容8.2.3故障⾃检显⽰8.3松下LH60机⼼液晶彩电总线调整8.3.1总线调整⽅法8.3.2总线调整内容8.3.3故障⾃检显⽰8.4松下TC 50LC10D宽屏幕液晶彩电总线调整8.4.1总线调整⽅法8.5东芝F3PW机⼼等离⼦彩电总线调整8.5.1总线调整⽅法8.5.2⾃我诊断功能8.6东芝JL7C系列液晶彩电总线调整8.6.1总线调整⽅法8.6.2总线调整数据8.6.3⾃我诊断功能8.7三星GTU40TSA、GTU46TSA机⼼液晶彩电总线调整8.7.1总线调整⽅法8.7.2总线调整内容8.8三星GSM32TC、GSM40TC机⼼液晶彩电总线调整8.8.1总线调整⽅法8.8.2总线调整内容8.9三洋UH9L机⼼液晶彩电总线调整8.9.1总线调整⽅法8.9.2总线调整数据8.10三洋MS258L机⼼液晶彩电总线调整和软件升级8.10.1总线调整⽅法8.10.2总线调整数据8.10.3软件升级⽅法8.11⽇⽴D8MW机⼼液晶彩电总线调整和软件升级8.11.1总线调整⽅法8.11.2总线调整内容8.11.3软件升级⽅法8.12飞利浦32TA2800液晶彩电总线调整8.12.1总线调整⽅法8.12.2总线调整数据8.13飞利浦32HFL2200液晶彩电总线调整8.14夏普LCD 20B10A液晶彩电总线调整8.14.2总线调整内容8.14.3PUBLIC MODE设置程序8.15夏普LCD 37GX3液晶彩电总线调整8.15.1总线调整⽅法8.15.2总线调整内容8.16索尼LA 3机⼼液晶彩电总线调整8.17索尼LAXU机⼼液晶彩电总线调整8.18索尼MR2机⼼液晶彩电总线调整8.19索尼TG1机⼼液晶彩电总线调整8.20索尼WAX2机⼼液晶彩电总线调整附录本书包含的彩电机型速查表。

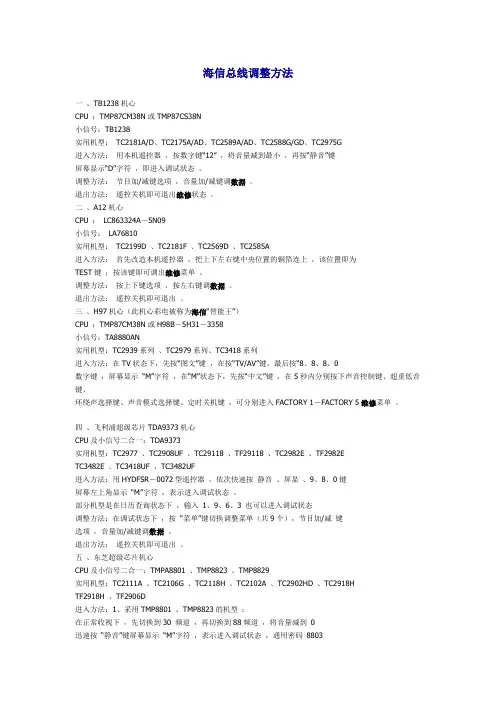

海信总线调整方法一、TB1238机心CPU ：TMP87CM38N或TMP87CS38N小信号：TB1238实用机型：TC2181A/D、TC2175A/AD、TC2589A/AD、TC2588G/GD、TC2975G进入方法：用本机遥控器，按数字键“12” ，将音量减到最小，再按“静音”键屏幕显示“D”字符，即进入调试状态。

调整方法：节目加/减键选项，音量加/减键调数据。

退出方法：遥控关机即可退出维修状态。

二、A12机心CPU ：LC863324A－5N09小信号：LA76810实用机型：TC2199D 、TC2181F 、TC2569D 、TC2585A进入方法：首先改造本机遥控器，把上下左右键中央位置的铜箔连上，该位置即为TEST键；按该键即可调出维修菜单。

调整方法：按上下键选项，按左右键调数据。

退出方法：遥控关机即可退出。

三、H97机心（此机心彩电被称为海信“智能王”）CPU ：TMP87CM38N或H98B－5H31－3358小信号：TA8880AN实用机型：TC2939系列、TC2979系列、TC3418系列进入方法：在TV状态下，先按“图文”键，在按“TV/AV”键，最后按“8、8、8、0数字键，屏幕显示“M”字符，在“M”状态下，先按“中文”键，在5秒内分别按下声音控制键、超重低音键、环绕声选择键、声音模式选择键、定时关机键，可分别进入FACTORY 1－FACTORY 5维修菜单。

四、飞利浦超级芯片TDA9373机心CPU及小信号二合一：TDA9373实用机型：TC2977 、TC2908UF 、TC29118 、TF29118 、TC2982E 、TF2982ETC3482E 、TC3418UF 、TC3482UF进入方法：用HYDFSR－0072型遥控器，依次快速按静音、屏显、9、8、0键屏幕左上角显示“M”字符，表示进入调试状态。

部分机型是在日历查询状态下，输入1、9、6、3 也可以进入调试状态调整方法：在调试状态下，按“菜单”键切换调整菜单（共9个），节目加/减键选项，音量加/减键调数据。

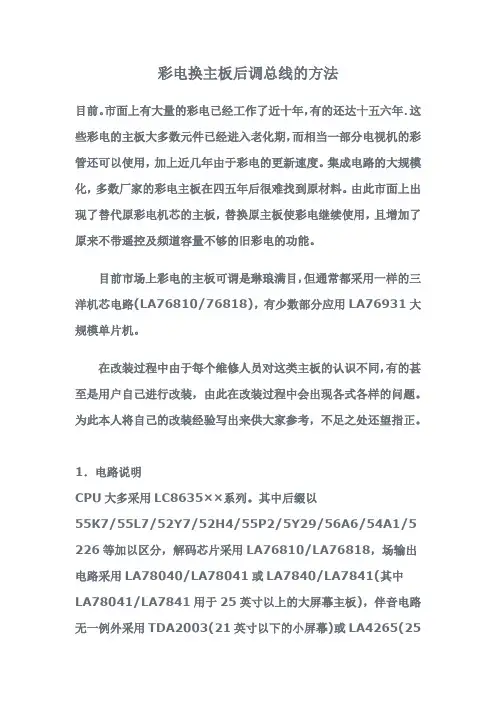

彩电换主板后调总线的方法目前。

市面上有大量的彩电已经工作了近十年，有的还达十五六年．这些彩电的主板大多数元件已经进入老化期，而相当一部分电视机的彩管还可以使用，加上近几年由于彩电的更新速度。

集成电路的大规模化，多数厂家的彩电主板在四五年后很难找到原材料。

由此市面上出现了替代原彩电机芯的主板，替换原主板使彩电继续使用，且增加了原来不带遥控及频道容量不够的旧彩电的功能。

目前市场上彩电的主板可谓是琳琅满目，但通常都采用一样的三洋机芯电路(LA76810/76818)，有少数部分应用LA76931大规模单片机。

在改装过程中由于每个维修人员对这类主板的认识不同，有的甚至是用户自己进行改装，由此在改装过程中会出现各式各样的问题。

为此本人将自己的改装经验写出来供大家参考，不足之处还望指正。

1．电路说明CPU大多采用LC8635××系列。

其中后缀以55K7/55L7/52Y7/52H4/55P2/5Y29/56A6/54A1/5 226等加以区分，解码芯片采用LA76810/LA76818，场输出电路采用LA78040/LA78041或LA7840/LA7841(其中LA78041/LA7841用于25英寸以上的大屏幕主板)，伴音电路无一例外采用TDA2003(21英寸以下的小屏幕)或LA4265(25英寸以上大屏幕)。

该电路主板调节功能除了电源在主板上有调节元件外(25英寸以上有行幅及校正可调)，其他相应的功能调节均在维修总线菜单中进行。

2．接口说明为了适应不同彩管的应用及改装的方便，各主板都采用相同的接口形式。

遥控接收器与按键操作板采用与主板分离的办法提供。

AV 插孔除了主板后面带有之外，大多数厂家还另外配备有单独的连接板插座(在主板的AV插孔附近)，以方便改装。

行电路也有多个连接点，通常在紧挨行输出变压器附近装有三(大屏幕)至五(小屏幕)个插针，改变插针位置即可改变行幅度宽窄。

大屏幕还有枕形校正电路，通常编号为RP301/RP302用以调节行校正及幅度，部分小屏幕也用校正电路，用于改装管脚为11脚的显像管及显示器彩管。

十大品牌液晶电视总线进入方法及调整整理：江南红豆1、海信电视进入工程模式方法用遥控选择，菜单－声音设置里，选择平衡，然后输入0532，即可进入工程模式，海信电视都是如此进入。

2、LG等离子进入工程模式按住遥控器和电视机上的menu键几秒后就进入了。

今打4008199999问的，初始密码是0000，如果进不去的话，就打这个电话。

告诉他们机器的串号，他们帮忙查。

LG42LC2R液晶工程菜单跟他的等离子电视一样,同时按住遥控器和主机上的MENU大约5-10秒后就出现了。

3、飞利浦液晶电视（CRT、PDP也通用）使用时间查看方法：（1）开机，按遥控062596+屏显，不必理会选台画面。

（2）任意一数字键，进入工程菜单。

（3）上面第一行就是，10进制，要退出工程菜单，遥控关机即可。

4、索尼新系列液晶电视46/40/32V200A，进工程菜单，看累计开机时间的方法：开机，播有线电视节目，按遥控器上“电源/待机”键，进入待机，然后按下面次序，先后按一下遥控器上的相关按键：屏显5＋（音量）电源/待机。

5、松下等离子:（1）把音量关到零（2）按遥控器上的menu键，屏幕上出现菜单，进入设置，在定时关机那项随便选择一个时间（3）同时按下遥控器上的呼出钮（见说明书，就是数字键0左边哪个啦）和电视上的频道减键（注意是电视机上，不是遥控器上啊，屏幕下，按一下，面板就打开了），屏幕上出现service1（4）再同时按下遥控器上的静音键和电视上的频道减键（注意是电视机上，不是遥控器上啊，屏幕下，按一下，面板就打开了）），屏幕上出现service2（5）按下数字键3即可。

（6）屏幕上出现英文hour（小时），下面的就是工作时间退出时该怎么操作，关机即可（关断电视机上的电源钮）。

松下32LX60DA的工程菜单可以参照等离子的方法。

6、日立PDP和LCD工程菜单进入方法是一样的：将电源开关打开，机器处于待机状态，按住TV/VIDIO键和频道下键,同时按住副电源开关开机,按住5秒后放手,工程菜单就出来了.日立的工程菜单很怪,只有编号、代码和数据，如果将频道下键改成频道上键，就是RESET，此时样机开机也能出现语言选择。

各类彩电的总线进入方法和调整方法机型：北京2122Q 属SCT15A机心进总线方法：用遥控器操作，在开机状态下，依次按：待机(POWER)---屏显(DISPLAY)---图象模式(P STD)---静音(MUTE)---待机(POWER)即进入，用音量+ -键选项，用频道+ -键调参数。

退出方法：按待机键。

机型：三星7277p 进入方法：在调整前首先使电视机处于待机状态，然后用遥控器依次按P.STD、HELP、SLEEP、POWER键，待上述按完毕后，这时屏幕显示菜单，其内容为：Service mode (服务模式）Adjustment(调整）Test pattern(检测型式）Option byte(选择格式）Reset(复位）用节目选择键选中“调整”，再按音量+键，其调整项菜单共显示二十九个内容，特别注意此时所显示的为厂家出厂时的初始值，为了避免调整时发生错误，调整前应先记录。

由于机型一定程度上存在数据值差异，所以调整应视效果确定，这时根据多台机综合分析，提供典型数据值如下表：AGC（高频AGC）50 VCO 62 SBT(副亮度0) 9SCT 7 SCR 23 SC（S型校正）11RG（显像管红电子枪截止点）34 TSC 20 SA 25GG（显像管绿电子枪截止点）31 NCL 33 NVS 13BG（显像管蓝电子枪截止点）NVA 24 NHS 61PET（东西向不规则调整）36 LCO 90 LA 5PSL 31 PVS 16 PEA（帧副）26PHS 51 PEW（行幅）46 PEP（左右抛物波失真校正）19PEC（左右行角部失真调整）17 NEW 47 NEP 21NEC 12 NET 41注：未标中文内容的，请勿任意作调整。

在调整过程中，禁止进入“Option byle"分项内容Byte典型值03，Bytel 5F,若Byteo值一旦改变，将出现“死机”，开关电源呈间隙启启停状态，光栅一亮一灭，按遥控器POWER键将无效，这一点应予以注意，防止进入误区。
