海信总线进入方式及各种机型配遥控器

机芯微处理器小信号微处理代表机型TC2930K TC2930KP TC2940 TC2959TNP TC3430 TC343 F91SB CXP80420-139TA8783N TC2919KB TC2919 TC2929P TC2929DSP TC2929TSP TCTC3439D TC2518 TC2518KBP TC2540 TC2540T76810LC863324A-5N09LA76810TC2199D TC2181F TC2189等TC2175```TC2181A TC2180AD``````````````````` TB单片机TMP87PS38N TB1231或TB1238TC2587A `````````TC2925G``````````````````` (喜盈门系列)TC2940AM`````````TF2988A```````````````````OM8838MTV880,P82C2```OM8838或TDA8843TC2975GF,TC2980F,TF2999F,TC2985A`````````````` TC2978M37222M6-084SP TB1227TC2978N,TF2998D,TF2999A,TC2940VD`````````````` TF2900TMP87CM38N TB1227AN TF2900DP，TF2900DTP，TG2989DTP````````````````智能王系列TA8880CN TF2999N，TC2929K，TC2939NT```````````````````` TF2999D TB1227TC3430A,TC3418DB`````````````````````````````` TDF2918备注:TC3436与TCL3498GH,乐华3498GH的调整方法一样.总线进入方法2959TNP TC3430 TC3439 同时按遥控器上的(F)与(右方向键),2929DSP TC2929TSP TC2930 再依次按(1 0 4 8)同上方法再遥控关机退出.C2540 TC2540T将遥控器电路板上下左右位置的断点连通,按中间的按键.`````````````````````````在12频道下将音量调到最小后按静音.关机退出``````````````````````````````````````````````````C2985A````````````````````在本机遥控器的节目和音量加减一排按键下面的左边还有一个按键,先按此键再按静2940VD`````````````````````先按一下静音，再按一下静音的同时还按下菜单。

海信机型分类及总线进入方法分类微处理器主要芯片适用机型进入方法5H32-3DV3（掩摸）TMP87CP38NTB1238NTC2597，TC2997，TF2977同时按遥控音量减和屏显键进入S，再按屏显键S消失出现O，再同时按音量减和屏显键进入D。

海信H99A机心。

分为三代只是频道和拉幕等不同（东芝公司）TMP87CM38N-3680TMP87CM38N-1P08TMP87CM38N-3DV3TB1238NTC2110A/TC2139A/TC2168A/TC2175/TC2175A/TC2139AD/TC2175AD/TC2180AD/TC2181 AD/TC2197/TC2198/TC2902G/TC2502G/TF2988/TC2587A/TC2588/A/G/TC2598/TC2595/TC 2597/TF2588/TC2540A/AM/TC2989/TC2975G/GD/L/TC2995/TC2997/TC2999/A/TMP87CM38N-3680/1P08：设定频道号为“12”，把音量减为最小，按静音键进入。

TMP87CM38N-3DV3：设定频道号为“12”，再设定频道号为“38”，按菜单键出现“节目锁定”，再按静音键，再输入密码“1238”进入。

遥控关机退出。

TMP87PS38NTB1231NTC2110G/A/ALFM，TC2166G，TC2500A，TC2150L，TC2595，TC2598D，TC2961DM，TC2975AD，TC2977，TC2566D，TC2575G，TE2988S，TC2910D，TF2511L，TF2588C，TF2990G，TC2575TF2988C/A，TF2901G进入方法为：把音亮减到0，再同时按屏显进入s状态，按一下屏显，再按音亮减和屏显进入M状态海信TDA8843机心（飞利浦公司）P83C266BDRANP83C266BDR/103（OM8839PS/OM8838PS）P83C266BDR/115MTV880TDA8843/TDA8841TC2532F/TC2976F/TC2975GF/DF/AM/TC2976/TC2980F/GF/TC2985A/TC2940F/TC2989F/TC 2999F/TC3418DFMTV880总线进入：（1）：遥控器为0043，打开外壳，在节目和音量键下面一排左面还有一个键作为附加键1，在视频键右面一个附加隐藏键为2。

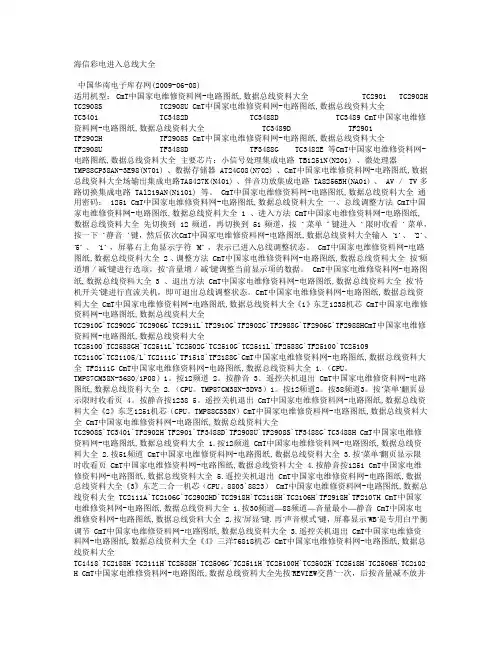

海信彩电进入总线大全中国华南电子库存网(2009-06-08)适用机型： CmT中国家电维修资料网-电路图纸,数据总线资料大全TC2901 TC2902H TC2908S TC2908U CmT中国家电维修资料网-电路图纸,数据总线资料大全TC3401 TC3482D TC3488D TC3489 CmT中国家电维修资料网-电路图纸,数据总线资料大全TC3489D TF2901TF2902H TF2908S CmT中国家电维修资料网-电路图纸,数据总线资料大全TF2908U TF3488D TF3488G TC3482E 等CmT中国家电维修资料网-电路图纸,数据总线资料大全主要芯片：小信号处理集成电路 TB1251N(N201) 、微处理器TMP88CP38AN-3E98(N701) 、数据存储器 AT24C08(N702) 、CmT中国家电维修资料网-电路图纸,数据总线资料大全场输出集成电路TA8427K(N401) 、伴音功放集成电路 TA8256BH(NA01) 、 AV ／ TV 多路切换集成电路 TAl219AN(N1101) 等。

CmT中国家电维修资料网-电路图纸,数据总线资料大全通用密码： 1251 CmT中国家电维修资料网-电路图纸,数据总线资料大全一、总线调整方法 CmT中国家电维修资料网-电路图纸,数据总线资料大全 1 、进入方法 CmT中国家电维修资料网-电路图纸,数据总线资料大全先切换到 12 频道，再切换到 51 频道，按‘菜单’键进入‘限时收看’菜单，按一下‘静音’键，然后依次CmT中国家电维修资料网-电路图纸,数据总线资料大全输入‘1’、‘2’、‘5’、‘1’，屏幕右上角显示字符‘M’，表示已进入总线调整状态。

CmT中国家电维修资料网-电路图纸,数据总线资料大全 2 、调整方法 CmT中国家电维修资料网-电路图纸,数据总线资料大全按‘频道增／减’键进行选项，按‘音量增／减’键调整当前显示项的数据。

长虹彩电进入总线方法大全型号：长虹NC-3机芯：长虹C3418PN、C3418PS、C3419PN长虹C2939KV C3418PB、C3418K长虹C2939AE、C2939KE、C2939KS：长虹C2919PS、C2919PV C2920PN长虹C2919P、C2919PB、C2919PI、C3418D、C3419PD、C2920、C3418N 长虹C2919N、C3939KV参数：1.先按住遥控器上的‚F‛键和‚TV／AV‛转换键（注意按‚F‛时，要尽量向右边按，或者将遥控器内‚F‛按键处的外边印制板接触点用胶布粘住）。

2.松开‚F‛和‚TV／AV‛键，再逐步按遥控器上数字键‚1、0、4、8四个键。

若操作得当，屏幕上将显示‚M‛字符。

3.出现‚M‛字符后，按‚F‛和‚节目菜单‛键（图像调整键），此时屏幕上将出现‚M00．M01．M02……‛等参数。

对C2919PS，屏幕上将出现‚M00－48‛字样，对于C2919PV将出现‚M00－50‛’字样。

4.若要改变各参数的大小，则按‚音量增／减‛键。

5.调整完毕后用遥控关机，则电视机自动退出‚M‛调试状态。

C3419PD系列彩电调试方法该系列彩电不能用C2919系列的遥控器进行各参数的调整，需用的遥控器型号为K4J，属C2920系列所用。

调试前，将遥控器K4J上的H极管V12断开，即可进行调试。

（1）利用遥控器上的调谐键进入（退出）‚M‛状态。

（2）用节目增／减键调出各参数，节目增为向前调，节目减为向后调。

（3）利用音量增／减键改变各参数的大小。

（4）在‚M‛状态下，用数字键‚2‛进入（退出）‚横-‛状态。

另外，对于带有‚*‛字符的参数为生产中调试用，一般情况下不必调整，是出厂前已调试好的参数。

更换CRT后，须重新调整有关改善图像线性的项目CPU型号：TMP47C1638型号：长虹NC-5机芯长虹R2516N、25N16、29N18长虹N2918、N2516、R2918N长虹N2919长虹N2918A长虹G2588D参数：将CPU36脚对地瞬间短路或9 脚对地短路，屏上将显示维修‚S‛模式状态字符‚S‛，即进入‚S‛维修模式状态。

（广告传媒）海信电视进总线方法海信电视进总线方法[复制链接]电梯直达1楼主zyc38 发表于2009-4-19 12:17 | 只看该作者91SB机芯机型包括:SR6340、TC2518系列、TC2919、TC2930系列、TC2540系列、TC2940系列等。

(一)所用主要集成电路：小信号处理TA8783N(N501)、微处理器CXP80420-139(NA01)、数据存储块Upd6252C(NA07)、场块TA8427K(N303)、伴音功放TA8218H(N670)、伴音效果处理TA8776N(NG07)、AV/TV转换TA8777N(NV01)、几何失真校正TA8739(N371)。

(二)主要功能：全自动搜台，英文屏幕显示、超重低音、卡拉OK功能、3路AV输入/1路AV输出、S端子、全制式接收；(三)总线调整状态的进入、退出方式1、同时按下遥控器上的“F”键和“AV/TV转换”键，接着按“1,0,4,8”；2、屏幕显示字符“M”；3、按“F”和“功能键”进行相应的***作；4、遥控关机即可退出总线调整状态。

附：功能表字符地址名称数据字符地址名称数据SUB 16 副亮度* 31 M01 31 模式1 00SBM 17 亮度范围 28 M02 32 模式2 57SCN 18 副对比度* 32 HIT 33 场幅度* 15SCM 19 最小对比度 10 LIN 34 场线性* 32回复使用道具举报2沙发楼主| zyc38 发表于2009-4-19 12:17 | 只看该作者E3P/E5P机芯机型包括：TC2110、TC2133、TC2153、TC2168、TC2171、TC2187A、TC2187C、TC2196、TC2506、TC2510、TC2553、TC2565、TC2571、TC2962、TC2971等。

(一)所用主要集成电路：小信号处理TCA8361（N303）、微处理器Z86227（N701）、数据存储块AT24C02（N702）、场块LA7830（N401）、伴音功放AN5265（N131）。

海信电视进总线的方法与调试91SB机芯机型包括:SR6340、TC2518系列、TC2919、TC2930系列、TC2540系列、TC2940系列等。

(一)所用主要集成电路：小信号处理TA8783N(N501)、微处理器CXP80420-139(NA01)、数据存储块Upd6252C(NA07)、场块TA8427K(N303)、伴音功放TA8218H(N670)、伴音效果处理TA8776N(NG07)、AV/TV转换TA8777N(NV01)、几何失真校正TA8739(N371)。

(二)主要功能：全自动搜台，英文屏幕显示、超重低音、卡拉OK功能、3路AV 输入/1路AV输出、S端子、全制式接收；部分型号为100频道存储、CATV全增补接收。

(三)总线调整状态的进入、退出方式1、同时按下遥控器上的“F”键和“AV/TV转换”键，接着按“1,0,4,8”；2、屏幕显示字符“M”；3、按“F”和“功能键”进行相应的***作；4、遥控关机即可退出总线调整状态。

附：功能表字符地址名称数据字符地址名称数据SUB 16 副亮度* 31 M01 31 模式1 00SBM 17 亮度范围28 M02 32 模式2 57SCN 18 副对比度* 32 HIT 33 场幅度* 15SCM 19 最小对比度10 LIN 34 场线性* 32SCL 20 PLA副彩色35 VSC 35 场S校正* 32SC3 21 3.58副彩色34 VPC 36 场中心* 32STI 22 副色相47 VCP 37 场补偿32HPS 23 行中心30 WID 38 行幅度* 21SS4 24 4.43副清晰度43 DPC 39 枕形校正* 29SS3 25 3,58副清晰度50 CNR 40 角位校正* 32IGR 26 载波制式47 KEY 41 梯形校正* 25FLT 27 滤波33 HCP 42 行补偿15M00 30 模式0 00 VMC 43 场积分校正32注：上表中表“*”的项目可以根据需要进行调整。

2007后生产的海信电视机进入总线方法默认分类2010-07-13 11:53:26 阅读27 评论0 字号：大中小订阅CRT机芯简介进总线方法遥控器型号TC2169USOC机芯，69新外观将音量减到最小，按住菜单键4秒钟以上，出现输入密码菜单后，输入0398，屏幕左上角显示M字样。

HYDFSR-0126TC2176东芝G2机芯，76新外观按菜单进入音量下拉菜单，按数字键“0532”进入“M” 调试状态，再按“广告跳跃”键进入“WB”调试状态。

HYDFSR-0076ATF2176H东芝G2机芯，76新外观TF2169GH改进后USOC机芯，69新外观将音量减到最小，按住菜单键4秒钟以上，出现输入密码菜单后，输入0398，屏幕左上角显示M字样。

HYDFSR-0126HDP2869信芯机芯，69机壳在日历显示时按遥控器输入密码：5147即可进入调整菜单。

CN-21628HDP2833D华亚机芯，33外观在音量菜单项时按遥控器数字键输入密码：0532即可进入调整菜单CN-21651HDP3269泰鼎机芯，69机壳在平衡菜单项时按遥控器数字键输入密码：0532即可进入调整菜单。

CN-21626TF2188G2-SA机芯，88机壳按菜单进入音量下拉菜单，按数字键“0532”进入“M” 调试状态，再按“广告跳跃”键进入“WB”调试状态。

HYDFSR-0076ATF2108DUSOC机芯，08机壳将音量减到最小，按住菜单键4秒钟以上，出现输入密码菜单后，输入0398，屏幕左上角显示M字样。

HYDFSR-0126TF2108CUSOC机芯TC2108DUSOC机芯，08机壳TC2108CUSOC机芯TC2119CHUSOC机芯，19机壳TF2576G2-SA机芯，76机壳按菜单进入音量下拉菜单，按数字键“0532”进入“M” 调试状态，再按“广告跳跃”键进入“WB”调试状态。

HYDFSR-0076ATC2576G2-SA机芯，76机壳TF2908A2IN1-SC，08系列机壳1、进入方法打开HYDFSR-0076型遥控器，将该遥控器的右下角位置装上按键，此键即为F1。

海信总线调整方法一、TB1238机心CPU ：TMP87CM38N或TMP87CS38N小信号：TB1238实用机型：TC2181A/D、TC2175A/AD、TC2589A/AD、TC2588G/GD、TC2975G进入方法：用本机遥控器，按数字键“12” ，将音量减到最小，再按“静音”键屏幕显示“D”字符，即进入调试状态。

调整方法：节目加/减键选项，音量加/减键调数据。

退出方法：遥控关机即可退出维修状态。

二、A12机心CPU ：LC863324A－5N09小信号：LA76810实用机型：TC2199D 、TC2181F 、TC2569D 、TC2585A进入方法：首先改造本机遥控器，把上下左右键中央位置的铜箔连上，该位置即为TEST键；按该键即可调出维修菜单。

调整方法：按上下键选项，按左右键调数据。

退出方法：遥控关机即可退出。

三、H97机心（此机心彩电被称为海信“智能王”）CPU ：TMP87CM38N或H98B－5H31－3358小信号：TA8880AN实用机型：TC2939系列、TC2979系列、TC3418系列进入方法：在TV状态下，先按“图文”键，在按“TV/AV”键，最后按“8、8、8、0数字键，屏幕显示“M”字符，在“M”状态下，先按“中文”键，在5秒内分别按下声音控制键、超重低音键、环绕声选择键、声音模式选择键、定时关机键，可分别进入FACTORY 1－FACTORY 5维修菜单。

四、飞利浦超级芯片TDA9373机心CPU及小信号二合一：TDA9373实用机型：TC2977 、TC2908UF 、TC29118 、TF29118 、TC2982E 、TF2982ETC3482E 、TC3418UF 、TC3482UF进入方法：用HYDFSR－0072型遥控器，依次快速按静音、屏显、9、8、0键屏幕左上角显示“M”字符，表示进入调试状态。

部分机型是在日历查询状态下，输入1、9、6、3 也可以进入调试状态调整方法：在调试状态下，按“菜单”键切换调整菜单（共9个），节目加/减键选项，音量加/减键调数据。

组装机总线进入方法和遥控器代换
组装机总线进入方法和遥控器代换
一、三洋机芯
如LC863324、LC863328、LC863524、LC863328等，
1、这类的组装机，几乎在遥控器上都有小洞或隐藏按键，按压这些键直接就可以进入总线。

2、反复按菜单键，找到“节目交替”这个选项，输入密码2483或6483。

3、按住面板“菜单”不放，同时遥控器输入628进入。

工厂菜单009“PRODUCT"设为”OFF“退出。

4、57B5遥控器：先将音量减到0，按菜单键，出现OSD时输入1688.重复操作进入不同菜单。

5、55L7遥控器：音量减到00，再按一下”召回“，再按着面板的”音量-“不放，再按”召回“。

重复操作进入不同菜单。

该机还有个童锁功能，按”DISP"键4秒不放。

以上cpu用两类遥控器可代用绝大部分遥控器
♂KD29：使用这种遥控器的电视，按菜单键屏幕上显示一个一个方框
♂55L7、53P4、50J2：使用这种遥控器的电视，按菜单键屏幕上显示的一个一个的下拉菜单。

二、三菱机芯
如M37160、R2J10160等
按菜单键一次，待字符未消失前输入密码6483，反复操作进入不同的调整选项，配合静音键使用。

各类彩电的总线进入方法和调整方法机型：北京2122Q 属SCT15A机心进总线方法：用遥控器操作，在开机状态下，依次按：待机(POWER)---屏显(DISPLAY)---图象模式(P STD)---静音(MUTE)---待机(POWER)即进入，用音量+ -键选项，用频道+ -键调参数。

退出方法：按待机键。

机型：三星7277p 进入方法：在调整前首先使电视机处于待机状态，然后用遥控器依次按P.STD、HELP、SLEEP、POWER键，待上述按完毕后，这时屏幕显示菜单，其内容为：Service mode (服务模式）Adjustment(调整）Test pattern(检测型式）Option byte(选择格式）Reset(复位）用节目选择键选中“调整”，再按音量+键，其调整项菜单共显示二十九个内容，特别注意此时所显示的为厂家出厂时的初始值，为了避免调整时发生错误，调整前应先记录。

由于机型一定程度上存在数据值差异，所以调整应视效果确定，这时根据多台机综合分析，提供典型数据值如下表：AGC（高频AGC）50 VCO 62 SBT(副亮度0) 9SCT 7 SCR 23 SC（S型校正）11RG（显像管红电子枪截止点）34 TSC 20 SA 25GG（显像管绿电子枪截止点）31 NCL 33 NVS 13BG（显像管蓝电子枪截止点）NVA 24 NHS 61PET（东西向不规则调整）36 LCO 90 LA 5PSL 31 PVS 16 PEA（帧副）26PHS 51 PEW（行幅）46 PEP（左右抛物波失真校正）19PEC（左右行角部失真调整）17 NEW 47 NEP 21NEC 12 NET 41注：未标中文内容的，请勿任意作调整。

在调整过程中，禁止进入“Option byle"分项内容Byte典型值03，Bytel 5F,若Byteo值一旦改变，将出现“死机”，开关电源呈间隙启启停状态，光栅一亮一灭，按遥控器POWER键将无效，这一点应予以注意，防止进入误区。

海信机型分类及总线进入方法分类微处理器主要芯片适用机型进入方法5H32-3DV3（掩摸）TMP87CP38NTB1238NTC2597，TC2997，TF2977同时按遥控音量减和屏显键进入S，再按屏显键S消失出现O，再同时按音量减和屏显键进入D。

海信H99A机心。

分为三代只是频道和拉幕等不同（东芝公司）TMP87CM38N-3680TMP87CM38N-1P08TMP87CM38N-3DV3TB1238NTC2110A/TC2139A/TC2168A/TC2175/TC2175A/TC2139AD/T C2175AD/TC2180AD/TC2181AD/TC2197/TC2198/TC2902G/TC2 502G/TF2988/TC2587A/TC2588/A/G/TC2598/TC2595/TC2597/TF 2588/TC2540A/AM/TC2989/TC2975G/GD/L/TC2995/TC2997/TC 2999/A/TMP87CM38N-3680/1P08：设定频道号为“12”，把音量减为最小，按静音键进入。

TMP87CM38N-3DV3：设定频道号为“12”，再设定频道号为“38”，按菜单键出现“节目锁定”，再按静音键，再输入密码“1238”进入。

遥控关机退出。

TMP87PS38NTB1231NTC2110G/A/ALFM，TC2166G，TC2500A，TC2150L，TC2595，TC2598D，TC2961DM，TC2975AD，TC2977，TC2566D，TC2575G，TE2988S，TC2910D，TF2511L，TF2588C，TF2990G，TC2575TF2988C/A，TF2901G进入方法为：把音亮减到0，再同时按屏显进入s状态，按一下屏显，再按音亮减和屏显进入M状态海信TDA8843机心（飞利浦公司）P83C266BDRANP83C266BDR/103（OM8839PS/OM8838PS）P83C266BDR/115MTV880TDA8843/TDA8841TC2532F/TC2976F/TC2975GF/DF/AM/TC2976/TC2980F/GF/ TC2985A/TC2940F/TC2989F/TC2999F/TC3418DFMTV880总线进入：（1）：遥控器为0043，打开外壳，在节目和音量键下面一排左面还有一个键作为附加键1，在视频键右面一个附加隐藏键为2。
