激光熔覆粉末选用讲解

激光熔覆原理及其应用
激光熔覆是指以不同的添料方式在被熔覆基体表面上放置被选择的涂层材料经激光幅照使之和基体表面一薄层同时熔化，并快速凝固后形成稀释度极低，与基体成冶金结合的表面涂层，从而显著改善基层表面的耐磨、耐蚀、耐热、抗氧化及电气特性的工艺方法。

与堆焊、喷涂、电镀和气相沉积相比，激光熔覆具有稀释度小、组织致密、涂层与基体结合好、适合熔覆材料多、粒度及含量变化大等特点。

检测和实际使用效果证明，修复后的部件强度可达到
激光熔覆是指以不同的添料方式在被熔覆基体表面上放置被选择的涂层材料经激光幅照使之和基体表面一薄层同时熔化，并快速凝固后形成稀释度极低，与基体成冶金结合的表面涂层，从而显著改善基层表面的耐磨、耐蚀、耐热、抗氧化及电气特性的工艺方法。

与堆焊、喷涂、电镀和气相沉积相比，激光熔覆具有稀释度小、组织致密、涂层与基体结合好、适合熔覆材料多、粒度及含量变化大等特点。

检测和实际使用效果证明，修复后的部件强度可达到原强度的90％以上，其修复费用不到重置价格的1／5，更重要的是缩短了维修时间，解决了大型企业重大成套设备连续可靠运行所必须解决的转动部件快速抢修难题。

另外，对关键部件表面通过激光熔覆超耐磨抗蚀合金，可以在零部件表面不变形的情况下大大提高零部件的使用寿命；对模具表面进行激光熔覆处理，不仅提高模具强度，还可以降低2／3的制造成本，缩短4／5的制造周期。

熔覆材料可根据用户不同的需要选择不同的材料，熔覆材料包括：镍基、钴基、铁基合金，炭化钨复合材料。

（编辑：文静）。

激光熔覆

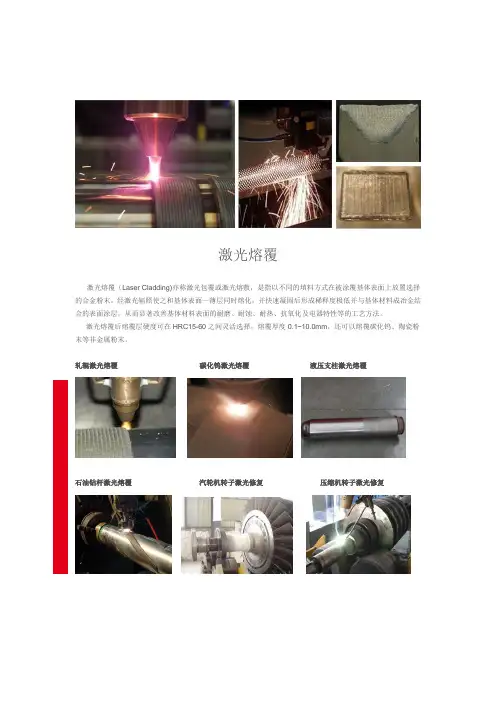

激光熔覆（Laser Cladding)亦称激光包覆或激光熔敷，是指以不同的填料方式在被涂覆基体表面上放置选择的合金粉末，经激光辐照使之和基体表面一薄层同时熔化，并快速凝固后形成稀释度极低并与基体材料成冶金结合的表面涂层，从而显著改善基体材料表面的耐磨、耐蚀、耐热、抗氧化及电器特性等的工艺方法。

激光熔覆后熔覆层硬度可在HRC15-60之间灵活选择，熔覆厚度0.1~10.0mm，还可以熔覆碳化钨、陶瓷粉末等非金属粉末。

轧辊激光熔覆碳化钨激光熔覆液压支柱激光熔覆
石油钻杆激光熔覆汽轮机转子激光修复压缩机转子激光修复。

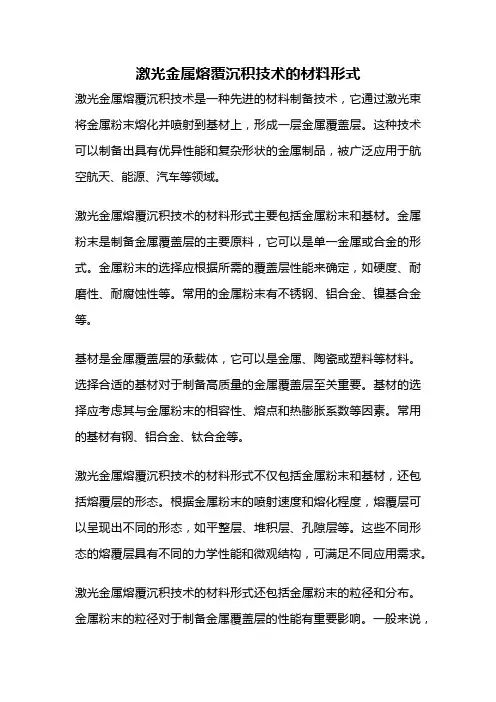

激光金属熔覆沉积技术的材料形式激光金属熔覆沉积技术是一种先进的材料制备技术，它通过激光束将金属粉末熔化并喷射到基材上，形成一层金属覆盖层。

这种技术可以制备出具有优异性能和复杂形状的金属制品，被广泛应用于航空航天、能源、汽车等领域。

激光金属熔覆沉积技术的材料形式主要包括金属粉末和基材。

金属粉末是制备金属覆盖层的主要原料，它可以是单一金属或合金的形式。

金属粉末的选择应根据所需的覆盖层性能来确定，如硬度、耐磨性、耐腐蚀性等。

常用的金属粉末有不锈钢、铝合金、镍基合金等。

基材是金属覆盖层的承载体，它可以是金属、陶瓷或塑料等材料。

选择合适的基材对于制备高质量的金属覆盖层至关重要。

基材的选择应考虑其与金属粉末的相容性、熔点和热膨胀系数等因素。

常用的基材有钢、铝合金、钛合金等。

激光金属熔覆沉积技术的材料形式不仅包括金属粉末和基材，还包括熔覆层的形态。

根据金属粉末的喷射速度和熔化程度，熔覆层可以呈现出不同的形态，如平整层、堆积层、孔隙层等。

这些不同形态的熔覆层具有不同的力学性能和微观结构，可满足不同应用需求。

激光金属熔覆沉积技术的材料形式还包括金属粉末的粒径和分布。

金属粉末的粒径对于制备金属覆盖层的性能有重要影响。

一般来说，较细的金属粉末可以制备出更加均匀、致密的覆盖层，具有更好的力学性能和表面质量。

而粒径较大的金属粉末则适用于制备厚覆盖层或粗糙表面。

激光金属熔覆沉积技术的材料形式还受到其他因素的影响，如激光功率、扫描速度、熔化效率等。

这些因素会影响金属粉末的熔化和喷射过程，进而影响金属覆盖层的质量和性能。

因此，在实际应用中需要综合考虑各种因素，优化激光金属熔覆沉积技术的材料形式，以获得理想的制品。

激光金属熔覆沉积技术的材料形式包括金属粉末、基材、熔覆层形态和粒径分布等。

选择合适的材料形式对于制备高质量的金属覆盖层至关重要，需要综合考虑多种因素。

激光金属熔覆沉积技术的不断发展和创新将为材料制备领域带来更多可能性和应用前景。

激光熔覆技术分析与展望讲解激光熔覆技术是一种应用激光传热原理将金属粉末熔化并喷射到基底材料上形成一层涂覆层的先进表面修复方法。

它具有高精度、高速度、高质量的优点，被广泛应用于修复磨损、腐蚀和疲劳损伤等表面缺陷。

本文将对激光熔覆技术的原理、应用和展望进行分析和讲解。

首先，激光熔覆技术的原理是利用激光束在基底材料表面形成高温的熔化区域，并将金属粉末通过喷射器喷射到这个熔化区域，然后迅速冷却并与基底材料粘结。

激光束的选择取决于基底材料和喷射粉末的特性，激光功率和扫描速度的控制可以实现对涂覆层的厚度和质量的调控。

激光熔覆技术具有很多独特的优点。

首先，它可以在高精度下进行，能够在微米级别上调整涂覆层的厚度和形状。

其次，由于激光束的高能密度，喷射粉末能够快速熔化并与基底材料粘结，从而减少了熔化区域的热影响和晶粒生长，使得涂覆层具有更好的结构和性能。

另外，激光熔覆技术是一种快速、高效的修复方法，能够在较短的时间内完成修复，大大提高了工作效率。

激光熔覆技术在许多领域都得到了广泛的应用。

首先，在航空航天领域，激光熔覆技术可以用于修复飞机发动机叶片和涡轮叶片等高温部件的磨损和腐蚀缺陷，同时也可以应用于航天器的防护和修复。

其次，在汽车制造领域，激光熔覆技术可以修复汽车缸体、曲轴和传动系统等重要零部件的表面缺陷，提高其使用寿命和可靠性。

再者，在石化和能源领域，激光熔覆技术可以用于修复和防护管道和阀门等设备的磨损和腐蚀缺陷，延长其使用寿命。

展望未来，激光熔覆技术有着广阔的发展前景。

首先，随着传感器技术和智能控制技术的发展，激光熔覆技术可以更加精确地控制涂覆层的厚度和质量，实现更高级别的自动化和智能化。

其次，随着金属粉末材料的研发和应用不断进步，激光熔覆技术可以涵盖更广泛的材料类型和应用领域。

另外，随着激光器的性能不断提高和价格的降低，激光熔覆技术的成本会进一步降低，使得它的应用更加广泛。

总之，激光熔覆技术是一种先进的表面修复方法，具有高精度、高速度、高质量的优点，在航空航天、汽车制造和石化能源等领域得到了广泛的应用。

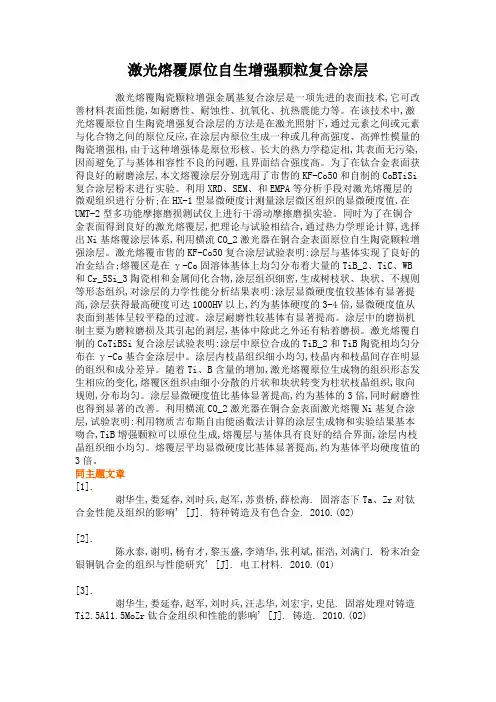

激光熔覆原位自生增强颗粒复合涂层激光熔覆陶瓷颗粒增强金属基复合涂层是一项先进的表面技术,它可改善材料表面性能,如耐磨性、耐蚀性、抗氧化、抗热震能力等。

在该技术中,激光熔覆原位自生陶瓷增强复合涂层的方法是在激光照射下,通过元素之间或元素与化合物之间的原位反应,在涂层内原位生成一种或几种高强度、高弹性模量的陶瓷增强相,由于这种增强体是原位形核、长大的热力学稳定相,其表面无污染,因而避免了与基体相容性不良的问题,且界面结合强度高。

为了在钛合金表面获得良好的耐磨涂层,本文熔覆涂层分别选用了市售的KF-Co50和自制的CoBTiSi 复合涂层粉末进行实验。

利用XRD、SEM、和EMPA等分析手段对激光熔覆层的微观组织进行分析;在HX-1型显微硬度计测量涂层微区组织的显微硬度值,在UMT-2型多功能摩擦磨损测试仪上进行干滑动摩擦磨损实验。

同时为了在铜合金表面得到良好的激光熔覆层,把理论与试验相结合,通过热力学理论计算,选择出Ni基熔覆涂层体系,利用横流CO_2激光器在铜合金表面原位自生陶瓷颗粒增强涂层。

激光熔覆市售的KF-Co50复合涂层试验表明:涂层与基体实现了良好的冶金结合;熔覆区是在γ-Co固溶体基体上均匀分布着大量的TiB_2、TiC、WB 和Cr_5Si_3陶瓷相和金属间化合物,涂层组织细密,生成树枝状、块状、不规则等形态组织,对涂层的力学性能分析结果表明:涂层显微硬度值较基体有显著提高,涂层获得最高硬度可达1000HV以上,约为基体硬度的3-4倍,显微硬度值从表面到基体呈较平稳的过渡。

涂层耐磨性较基体有显著提高。

涂层中的磨损机制主要为磨粒磨损及其引起的剥层,基体中除此之外还有粘着磨损。

激光熔覆自制的CoTiBSi复合涂层试验表明:涂层中原位合成的TiB_2和TiB陶瓷相均匀分布在γ-Co基合金涂层中。

涂层内枝晶组织细小均匀,枝晶内和枝晶间存在明显的组织和成分差异。

随着Ti、B含量的增加,激光熔覆原位生成物的组织形态发生相应的变化,熔覆区组织由细小分散的片状和块状转变为柱状枝晶组织,取向规则,分布均匀。

碳化钨激光熔覆工艺-概述说明以及解释1.引言1.1 概述碳化钨激光熔覆工艺是一种先进的表面改性技术，通过使用激光束将碳化钨材料熔化并迅速冷却，将其熔覆在基体材料表面，形成一层坚硬且具有优异性能的涂层。

碳化钨激光熔覆工艺在材料加工领域具有广泛的应用前景。

碳化钨作为一种耐高温、耐磨、耐腐蚀的材料，在机械制造、航空航天、能源等领域有着重要的地位。

然而，由于其本身的脆性和难加工性，碳化钨的应用受到了一定的限制。

而碳化钨激光熔覆工艺通过将碳化钨材料熔化后迅速冷却固化，使其与基体材料牢固结合，从而克服了碳化钨材料的脆性和难加工性问题，为碳化钨的应用提供了新的途径。

碳化钨激光熔覆工艺具有许多优点，首先是高能量密度的激光束可以在非常短的时间内将碳化钨材料瞬间加热到高温并快速冷却，从而使熔覆层的晶粒细小、致密度高、化学成分均匀。

其次，碳化钨激光熔覆工艺具有较低的热输入和局部热影响区，可以最大程度地减少基体材料和熔覆层的热变形和热应力，从而保证了涂层的牢固性和耐磨性。

此外，碳化钨激光熔覆工艺还具有高效、精确、可控的特点，可以根据不同的应用需求，选择合适的工艺参数和材料组合，实现定制化的涂层设计。

尽管碳化钨激光熔覆工艺具有众多优势，但也存在一些局限性。

首先，激光设备昂贵，操作和维护成本较高，限制了碳化钨激光熔覆工艺的推广和应用。

其次，由于碳化钨的高熔点和热导率较高，可能导致熔覆过程中产生的温度梯度较大，进而影响涂层的质量和性能。

此外，碳化钨激光熔覆工艺的应用范围还需要进一步扩展和深入研究，以满足不同领域对于涂层性能的需求。

总之，碳化钨激光熔覆工艺作为一种先进的表面改性技术，具有优异的性能和广泛的应用前景。

随着激光技术的不断进步和工艺参数的优化，碳化钨激光熔覆工艺将会在材料领域中扮演更加重要的角色。

文章结构部分的内容可以包括以下几个方面的描述：1.2 文章结构本文主要包括以下几个部分：引言、正文和结论。

在引言部分，首先对碳化钨激光熔覆工艺进行概述，介绍其在材料加工领域中的重要性和应用前景。

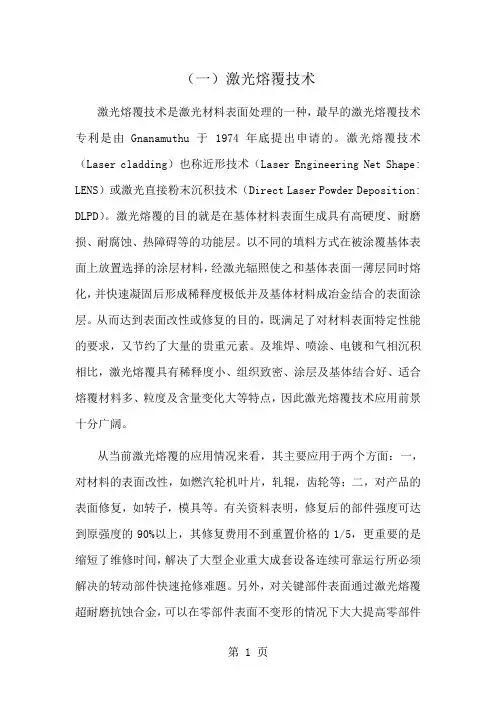

（一）激光熔覆技术激光熔覆技术是激光材料表面处理的一种，最早的激光熔覆技术专利是由Gnanamuthu于 1974 年底提出申请的。

激光熔覆技术（Laser cladding）也称近形技术（Laser Engineering Net Shape: LENS）或激光直接粉末沉积技术（Direct Laser Powder Deposition: DLPD）。

激光熔覆的目的就是在基体材料表面生成具有高硬度、耐磨损、耐腐蚀、热障碍等的功能层。

以不同的填料方式在被涂覆基体表面上放置选择的涂层材料，经激光辐照使之和基体表面一薄层同时熔化，并快速凝固后形成稀释度极低并及基体材料成冶金结合的表面涂层。

从而达到表面改性或修复的目的，既满足了对材料表面特定性能的要求，又节约了大量的贵重元素。

及堆焊、喷涂、电镀和气相沉积相比，激光熔覆具有稀释度小、组织致密、涂层及基体结合好、适合熔覆材料多、粒度及含量变化大等特点，因此激光熔覆技术应用前景十分广阔。

从当前激光熔覆的应用情况来看，其主要应用于两个方面：一，对材料的表面改性，如燃汽轮机叶片，轧辊，齿轮等；二，对产品的表面修复，如转子，模具等。

有关资料表明，修复后的部件强度可达到原强度的90%以上，其修复费用不到重置价格的1/5，更重要的是缩短了维修时间，解决了大型企业重大成套设备连续可靠运行所必须解决的转动部件快速抢修难题。

另外，对关键部件表面通过激光熔覆超耐磨抗蚀合金，可以在零部件表面不变形的情况下大大提高零部件的使用寿命；对模具表面进行激光熔覆处理，不仅提高模具强度，还可以降低2/3的制造成本，缩短4/5的制造周期。

三、修复，比如一根曲轴出现了裂痕，在以前是要报废的。

但是用激光熔覆就可以修复。

四、节约成本，比如在钢上熔覆上钛合金可以使得工件达到钛的性能又可以减少工件的价格。

熔覆材料：目前应用广泛的激光熔覆材料主要有：镍基、钴基、铁基合金、碳化钨复合材料。

其中，又以镍基材料应用最多，及钴基材料相比，其价格便宜。

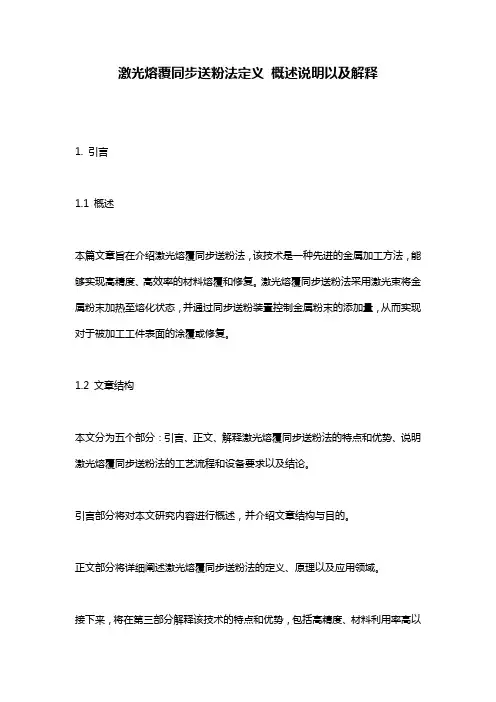

激光熔覆同步送粉法定义概述说明以及解释1. 引言1.1 概述本篇文章旨在介绍激光熔覆同步送粉法，该技术是一种先进的金属加工方法，能够实现高精度、高效率的材料熔覆和修复。

激光熔覆同步送粉法采用激光束将金属粉末加热至熔化状态，并通过同步送粉装置控制金属粉末的添加量，从而实现对于被加工工件表面的涂覆或修复。

1.2 文章结构本文分为五个部分：引言、正文、解释激光熔覆同步送粉法的特点和优势、说明激光熔覆同步送粉法的工艺流程和设备要求以及结论。

引言部分将对本文研究内容进行概述，并介绍文章结构与目的。

正文部分将详细阐述激光熔覆同步送粉法的定义、原理以及应用领域。

接下来，将在第三部分解释该技术的特点和优势，包括高精度、材料利用率高以及可修复性强等方面。

第四部分将具体说明激光熔覆同步送粉法的工艺流程、设备要求以及操作注意事项，并提供工艺参数设置与优化方法。

最后，在结论部分，将总结本文内容和主要发现结果，并对激光熔覆同步送粉法未来发展进行展望和建议。

1.3 目的本文的目的是为读者提供一个全面了解激光熔覆同步送粉法的框架，包括定义、原理、应用领域以及特点和优势。

通过详细说明工艺流程和设备要求，读者可以了解如何应用该技术进行涂覆或修复工作。

最后，结论部分将回顾文章所述信息，并提供未来发展展望和建议，以促进该技术在相关领域的应用与研究。

2. 正文：2.1 定义激光熔覆同步送粉法激光熔覆同步送粉法是一种先进的表面修复和涂层技术，它通过利用高能量密度的激光束将金属或合金材料加热至熔点，同时通过在熔融池中喷射金属粉末，实现对基体材料表面进行熔覆修复或涂层制备的过程。

该技术可以在原材料不受严重损伤的情况下，在局部区域形成具有优异性能和结构特征的新材料层。

2.2 激光熔覆同步送粉法的原理激光熔覆同步送粉法基于激光加工和材料科学原理，主要包括以下几个关键过程：首先是激光加热过程，高能量密度的激光束通过辐射作用将工件表面局部加热至高温状态；其次是金属粉末喷射过程，喷射装置将金属粉末通过喷嘴喷射到熔融池中，在高温下迅速熔化并与基体材料结合；最后是凝固过程，熔融池在激光束的扫描下逐渐凝固，形成良好的结合界面和致密的熔覆层。

风电激光熔覆技术方案
风电激光熔覆技术方案是利用激光技术来对风电设备表面进行熔覆处理，以提升其表面硬度和抗腐蚀性，延长使用寿命，提高发电效率。

本方案主要包括材料选择、熔覆工艺和质量控制三个方面。

1.材料选择
风电设备在使用过程中受到气候变化和海洋环境的侵蚀，因此熔覆材料需要具备抗腐蚀性和耐磨性。

一种常用的材料是镍基合金，具有出色的耐蚀性和高温性能。

此外，钢基、钛基等合金材料也可以根据具体情况进行选择。

2.熔覆工艺
激光熔覆工艺是将粉末材料熔化喷射到基材表面，形成一层致密的涂层。

熔覆过程中需要控制激光功率、扫描速度和熔覆层厚度等参数，以保证熔覆层的质量。

根据风电设备不同部位的需求，可以采用不同的熔覆工艺，如等离子激光熔覆、光纤激光熔覆等。

3.质量控制
为保证熔覆层的质量，需要进行质量控制。

这包括在熔覆前对基材进行表面处理，如除锈、喷丸等，以提高涂层与基材的结合强度；同时，在熔覆过程中需要监测激光功率及扫描速度，并对涂层进行显微组织观察和化学分析，以确保熔覆层的致密性和化学成分符合要求。

该方案的优点是能够在保护风电设备基材的情况下提供高硬度
和高耐蚀性的表面涂层，延长使用寿命，提高发电效率；同时，激光熔覆技术具有高效、精确的特点，能够实现对不同部位的定向熔覆，降低材料浪费。

需要注意的是，风电激光熔覆技术方案在实施时需要考虑设备的安全性和稳定性，对激光功率、扫描速度等参数进行精确控制，以避免对设备造成不良影响。

同时，需要对熔覆层进行有效的质量检测和监控，以确保其性能符合要求。

激光熔覆-图文讲解————————————————————————————————作者：————————————————————————————————日期:一、激光熔覆的原理激光溶覆是利用高能激光束辐照，通过迅速熔化、扩展和凝固，在基材表面熔覆一层具有特殊物理、化学或力学性能的材料，构成一种新的复合材料, 以弥补基体所缺少的高性能。

能充分发挥二者的优势, 克服彼此的不足。

可以根据工件的工况要求，熔覆各种 (设计) 成分的金属或非金属，制备耐热、耐蚀、耐磨、抗氧化、抗疲劳或具有光、电、磁特性的表面覆层。

通过激光熔覆，可在低熔点材料上熔覆一层高熔点的合金，亦可使非相变材料(AI 、Cu 、Nｉ等) 和非金属材料的表面得到强化。

在工件表面制备覆层以改善表面性能的方法很多, 在工业中应用较多的是堆焊、热喷涂和等离子喷焊等，与上述表面强化技术相比, 激光熔覆具有下述优点:(1 ）熔覆层晶粒细小, 结构致密，因而硬度一般较高, 耐磨、耐蚀等性能亦更为优异。

(2 ）熔覆层稀释率低, 由于激光作用时间短，基材的熔化量小，对熔覆层的冲淡率低（一般仅为５％-8%) ，因此可在熔覆层较薄的情况下, 获得所要求的成分与性能，节约昂贵的覆层材料。

(3 ) 激光熔覆热影响区小，工件变形小, 熔覆成品率高。

(4 ) 激光熔覆过程易实现自动化生产，覆层质量稳定, 如在熔覆过程中熔覆厚度可实现连续调节，这在其他工艺中是难以实现的。

由于激光熔覆的上述优点, 它在航空、航天乃至民用产品工业领域中都有较广阔的应用前景，已成为当今材料领域研究和开发的热点。

ﻫﻫ激光熔覆技术应用过程中的关键问题之一是熔覆层的开裂问题,尤其是大工件的熔覆层, 裂缝几乎难以避免, 为此，研究者们除了改进设备, 探索合适工艺，还在研制适合激光熔覆工艺特点的熔覆用合金粉末和其他熔覆材料。

二、激光熔覆工艺方法激光熔覆工艺方法有两种类型：ﻫﻫ１、二步法（预置法）该法是在激光熔覆处理前, 先将熔覆材料置于工作表面，然后采用激光将其熔化，冷凝后形成熔覆层。

激光熔覆熔覆材料
激光熔覆是指用激光束加热工件表面材料，使其部分或全部熔化，然后在激光熔池内
喷射熔覆粉末，通过快速凝固、晶化、液-固相变化和热处理等复杂过程，将熔覆粉末和
母材表面材料熔接在一起，形成一种新型的涂层材料。

激光熔覆涂层具有高附着性、低氧化、低残留应力、均匀组织、致密性好、耐磨性高、耐腐蚀性好等优异性能。

激光熔覆涂层材料主要有金属材料、合金材料、陶瓷材料、金属-陶瓷复合材料等。

金属材料包括钛、铝、镍、钴、铁、铬等，合金材料包括钨钼合金、钨铜合金、钨铜镍合金、钢基合金、铝基合金等，陶瓷材料包括氧化铝、氧化锆、氮化硅、碳化钨、氧化钨等，金属-陶瓷复合材料则包括铜/氧化铝、铁/氧化铝、铁/碳化钨、钛/氮化硅等。

激光熔覆涂层材料的选择需要考虑到所需涂层的性能和使用条件等因素。

例如，在高温、高压、腐蚀、磨损等恶劣环境下使用的部件往往需要涂上高温合金或特殊合金涂层，
而在表面需要耐腐蚀、耐热、耐磨等要求的部件上则需要涂上钨钼合金、氧化铝、氮化硅
等材料组成的涂层。

激光熔覆涂层技术的应用范围非常广泛，包括航空航天、机械制造、汽车、电子、建
筑等领域。

例如，在航空航天领域，激光熔覆可用于涂覆高温合金、钨钼合金等材料制成
的涂层，用于发动机叶片、燃烧室、涡轮叶片等部件上，可有效提高部件的耐热、耐磨性能。

在电子领域，激光熔覆可用于制备具有高热导率、高电导率、低绕组噪声等优异性能
的电子器件材料。

在建筑领域，激光熔覆可用于涂覆具有耐候性、防腐蚀等特性的涂层，
可延长建筑材料的使用寿命。

总之，激光熔覆涂层技术具有广泛的应用前景，并且随着技术的不断发展，其应用范
围还将不断扩大。

激光熔覆标准
激光熔覆标准是指在激光熔覆工艺中遵循的一系列规范和要求，旨在确保熔覆
涂层的质量、性能和可靠性。

激光熔覆是一种先进的表面处理技术，通过激光束瞬间加热工件表面，将粉末材料熔化后快速凝固形成涂层，从而提高工件的硬度、耐磨性和耐腐蚀性。

激光熔覆标准主要包括以下几个方面：
首先是涂层材料的选择和要求。

涂层材料的选择应符合工件的材质和使用环境
的要求，要求材料应具有良好的熔覆性能、耐磨性和耐腐蚀性。

此外，涂层材料的成分和性能应符合相关的标准和规范。

其次是激光熔覆工艺参数的设定。

包括激光功率、扫描速度、激光束直径、激
光焦点位置等参数的设定，这些参数的选择直接影响涂层的质量和性能。

标准应规定合理的工艺参数范围，以确保涂层的均匀性和致密性。

另外，激光熔覆涂层的质量检测和评价也是标准的重要内容。

包括涂层的厚度、硬度、结合强度、气孔率、裂纹率等性能的检测和评价方法。

标准应规定检测方法和标准值，确保涂层符合要求。

此外，激光熔覆涂层的后续处理和热处理也是标准的重要内容。

涂层的后续处
理包括去毛刺、抛光、热处理等工艺，以提高涂层的表面光洁度和性能稳定性。

标准应规定后续处理的方法和要求，确保涂层的最终性能符合要求。

总的来说，激光熔覆标准的制定是为了保证涂层的质量和性能，提高涂层的可
靠性和稳定性。

遵循标准的要求，能够有效地规范激光熔覆工艺，提高涂层的制备效率和质量，推动激光熔覆技术的应用和发展。

激光熔覆粉末配方激光熔覆粉末配方是一项关键技术，可以在材料表面形成高质量的涂层。

这种技术广泛应用于汽车、航空航天、能源以及其他工业领域。

在激光熔覆粉末配方中，粉末的组成和配比是非常重要的因素，直接影响到涂层的性能和质量。

激光熔覆粉末配方的基础是选择适当的粉末材料。

常用的粉末材料包括金属合金、陶瓷材料和复合材料等。

选择合适的粉末材料是根据所需涂层的性能要求和应用环境来确定的。

例如，在汽车制造行业，通常使用耐磨性强、耐腐蚀性好的金属合金粉末。

粉末的粒度分布也是影响涂层质量的重要因素。

粉末的粒度分布越窄，涂层的致密性和均匀性越好。

粒度分布的控制可以通过合适的粉末加工工艺来实现，如球磨、喷雾干燥等。

粉末的配比也需要精确控制。

根据涂层的要求，可以调整不同粉末的比例来改变涂层的成分和性能。

例如，在制备高温耐火涂层时，可以添加适量的陶瓷粉末来提升涂层的抗热性能。

还需要考虑粉末的形状和表面处理。

粉末的形状可以是球形、扁平或者多边形等。

形状的选择取决于涂层的要求，如涂层的光滑度、密实度等。

表面处理可以通过化学方法或机械方法来实现，以提高粉末的活性和流动性。

激光熔覆粉末配方的优化需要考虑多种因素的综合影响。

例如，粉末的熔点、热膨胀系数等物理性质，以及激光功率、扫描速度等工艺参数都会对涂层的质量产生影响。

因此，在配方优化过程中，需要进行大量的实验和测试，以找到最佳的配方组合。

激光熔覆粉末配方是一项复杂而关键的技术。

通过合理选择粉末材料、粒度分布控制、配比调整、形状和表面处理等方法，可以实现高质量的涂层制备。

这项技术的发展为多个行业提供了新的应用前景，并且不断推动着涂层技术的进步和创新。

激光表面熔覆也叫激光涂覆或激光包覆，它是材料表面改性的一种重要方法，它是快速凝固过程，通过在基材表面添加熔覆材料，利用高能量密度激光束将不同成分和性能的合金与基材表层快速熔化，在基材表面形成与基材具有完全不同成分和性能的合金层。

激光熔覆层因具有良好的结合强度和高硬度，在提高材料的耐磨损方面显示了优越性。

今年来，激光表面熔覆技术发展迅速，成为材料表面工程领域的前沿。

1、激光熔覆技术的特点同其它表面强化技术相比，它具有以下特点：冷却速度快；热输入和畸变较小，涂层稀释率低(一般小于5%)，与基体呈冶金结合；能进行选区熔覆，材料消耗少，具有卓越的性能价格比；光束瞄准可以使难以接近的区域熔覆等。

2、激光表面熔覆的工艺方法激光熔覆依据合金供应方式的不同，可将激光熔覆分为两大类：预置法和同步送粉法。

预置式涂层法是先将粉末与粘接剂混合后以某种方法预先均匀涂覆在基体表面，然后采用激光束对合金涂覆层表面进行照射，涂覆层表面吸收激光能量使温度升高并熔化，同时通过热量传递使基体表面熔化，熔化的合金快速凝固在基材表面，形成冶金结合的合金熔覆层。

预置涂层法的主要工艺流程为：基材熔覆表面预处理预置熔覆材料预热激光熔化后热处理。

同步送粉法是通过送粉装置在激光熔覆的过程中将合金粉末直接送入激光作用区，在激光作用下材质和合金粉末同时熔化，结晶形成合金熔覆层。

同步送粉法的主要工艺流程为：基材熔覆表面预处理送料激光熔化后热处理该方法是激光熔覆技术的首选方法，国内外实际生产中采用较多。

送粉的方式对粉末的利用率也有很大的关系，一般有正向和逆向两种送粉法，由于逆向送粉会使熔池的表面积增大，因此在相同的激光熔覆条件下，逆向法较正向法具有更高的粉末利用率。

3、激光表面熔覆材料体系按照材料成分构成，激光熔覆粉末材料主要分为金属粉末、陶瓷粉末和复合粉末等。

在金属粉末中，自熔性合金粉末的研究与应用最多。

3.1自熔性合金粉末（1）Fe基合金体系自熔性合金粉末可以分为Fe基、Ni基、Co基自熔性合金粉末，其主要特点是含有B和Si，具有自脱氧和造渣能力。
