液体密度传感器的工作原理和应用

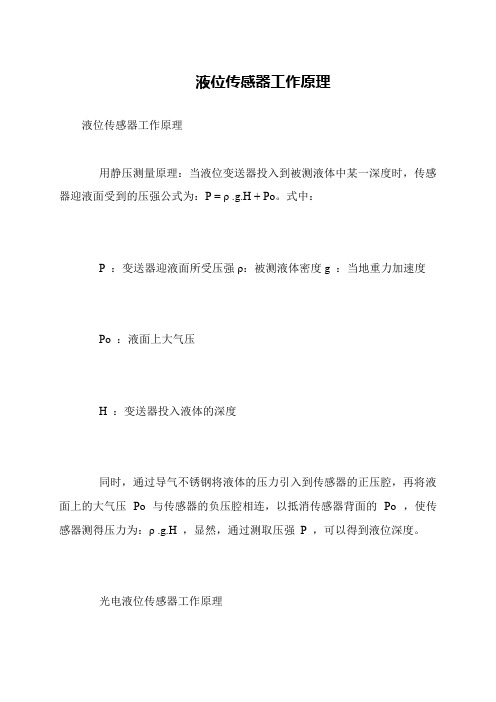

液位传感器工作原理
液位传感器工作原理
用静压测量原理：当液位变送器投入到被测液体中某一深度时，传感器迎液面受到的压强公式为：Ρ = ρ .g.H + Po。

式中：
P ：变送器迎液面所受压强ρ：被测液体密度g ：当地重力加速度 
Po ：液面上大气压
H ：变送器投入液体的深度
同时，通过导气不锈钢将液体的压力引入到传感器的正压腔，再将液面上的大气压Po 与传感器的负压腔相连，以抵消传感器背面的Po ，使传感器测得压力为：ρ .g.H ，显然，通过测取压强P ，可以得到液位深度。

 
光电液位传感器工作原理。

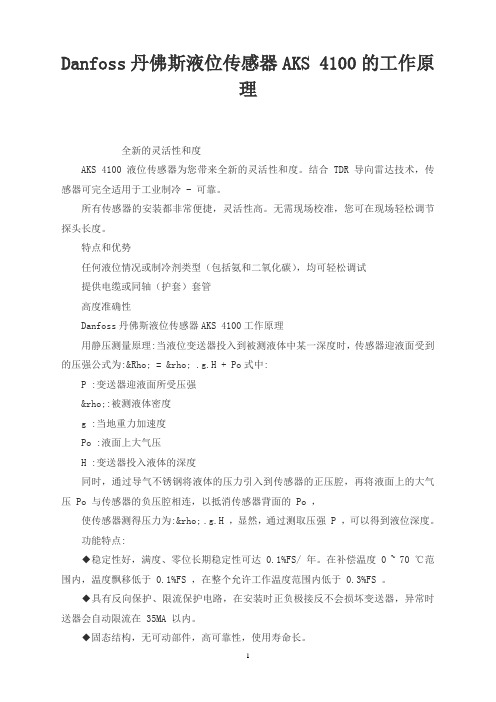

Danfoss丹佛斯液位传感器AKS 4100的工作原理全新的灵活性和度AKS 4100 液位传感器为您带来全新的灵活性和度。

结合 TDR 导向雷达技术，传感器可完全适用于工业制冷 - 可靠。

所有传感器的安装都非常便捷，灵活性高。

无需现场校准，您可在现场轻松调节探头长度。

特点和优势任何液位情况或制冷剂类型（包括氨和二氧化碳），均可轻松调试提供电缆或同轴（护套）套管高度准确性Danfoss丹佛斯液位传感器AKS 4100工作原理用静压测量原理:当液位变送器投入到被测液体中某一深度时，传感器迎液面受到的压强公式为:Ρ = ρ .g.H + Po式中:P :变送器迎液面所受压强ρ:被测液体密度g :当地重力加速度Po :液面上大气压H :变送器投入液体的深度同时，通过导气不锈钢将液体的压力引入到传感器的正压腔，再将液面上的大气压 Po 与传感器的负压腔相连，以抵消传感器背面的 Po ，使传感器测得压力为:ρ .g.H ，显然，通过测取压强 P ，可以得到液位深度。

功能特点:◆稳定性好，满度、零位长期稳定性可达 0.1%FS/ 年。

在补偿温度 0 ~ 70 ℃范围内，温度飘移低于 0.1%FS ，在整个允许工作温度范围内低于 0.3%FS 。

◆具有反向保护、限流保护电路，在安装时正负极接反不会损坏变送器，异常时送器会自动限流在 35MA 以内。

◆固态结构，无可动部件，高可靠性，使用寿命长。

◆安装方便、结构简单、经济耐用。

主要技术参数:工艺:扩散硅陶瓷电容蓝宝石电容任选。

分体式一体式可选，量程:0---0.5---200米，输出: 4---20mA (2线制)供电: 7.5---36VDC 推荐24VDCCBM-2100/CBM-2700投入式静压液位计可靠防腐并带有陶瓷测量单元的探头，用于净水、污水及盐水的物位测量。

GY500投入分体式液位变送器采用扩散硅压阻芯体,316全不锈钢结构，壳体采用隔离防爆设计,该投入式液位计主要适用于河流、地下水位、水库、水塔及容器等的液位测量与控制。

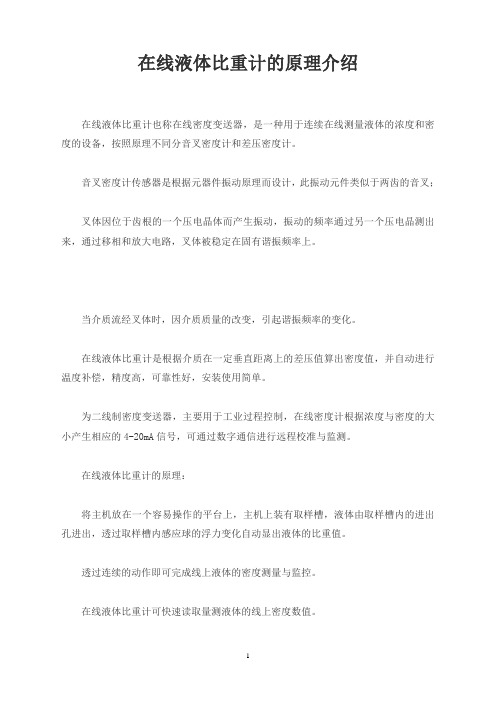

在线液体比重计的原理介绍在线液体比重计也称在线密度变送器，是一种用于连续在线测量液体的浓度和密度的设备，按照原理不同分音叉密度计和差压密度计。

音叉密度计传感器是根据元器件振动原理而设计，此振动元件类似于两齿的音叉；叉体因位于齿根的一个压电晶体而产生振动，振动的频率通过另一个压电晶测出来，通过移相和放大电路，叉体被稳定在固有谐振频率上。

当介质流经叉体时，因介质质量的改变，引起谐振频率的变化。

在线液体比重计是根据介质在一定垂直距离上的差压值算出密度值，并自动进行温度补偿，精度高，可靠性好，安装使用简单。

为二线制密度变送器，主要用于工业过程控制，在线密度计根据浓度与密度的大小产生相应的4-20mA信号，可通过数字通信进行远程校准与监测。

在线液体比重计的原理：将主机放在一个容易操作的平台上，主机上装有取样槽，液体由取样槽内的进出孔进出，透过取样槽内感应球的浮力变化自动显出液体的比重值。

透过连续的动作即可完成线上液体的密度测量与监控。

在线液体比重计可快速读取量测液体的线上密度数值。

在线液体比重计功能：1、测量范围比重0.001~2.200、浓度0.1%~100.0%皆可测量。

2、安装的步骤非常简单，操作简单方便。

3、具有比重上、下限的设定与警示的功能。

4、测量的液体比重值在设定的范围内显示幕就会显示OK；低於比重下限的设定值显示幕就会出现LO，并发出蜂鸣的声音；高於比重上的设定值显示幕就会出现HI，并会发出蜂鸣的声音。

5、具有RS-232的传输介面，线上的液体密度、浓度的监控透过RS-232传输至电脑，就可以将资料完整记录，方便日后的分析。

6、快速的测试、缩短时间的浪费。

7、采用大水槽设计(固体测试的尺寸D100W70H25mm)，降低吊栏线的浮力所造成的误差。

8、具有液体测试模式，可选购液体配件。

在线液体比重计满足固、液体测试。

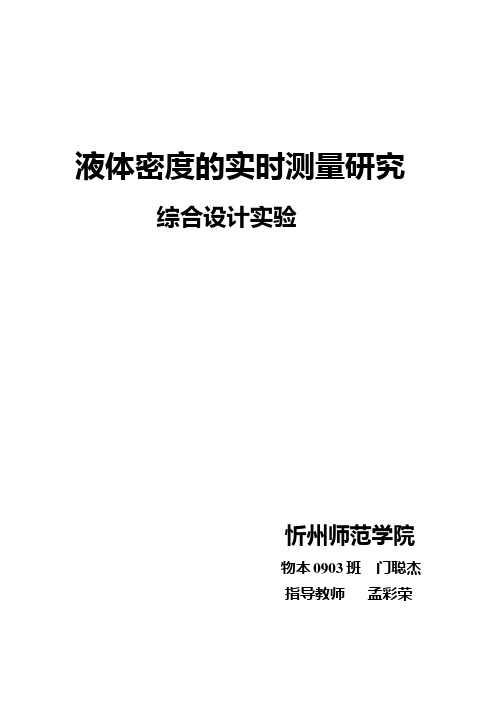

液体密度的实时测量研究综合设计实验忻州师范学院物本0903班门聪杰指导教师孟彩荣摘要：在物理实验中可以采用多种方法测量液体的密度，本实验采用液体密度的研究综合实验仪对液体密度进行实时测量。

我们用应变式压力传感器将液体密度转换为电信号进行测量。

本实验中将对应变式压力传感器的在和灵敏度和电压灵敏度进行测量，进一步得出质量与电压之间的关系，从而得出液体的密度。

为了减小误差，对实验所得数据，用逐差法进行处理，用Excel对数据进行趋势预测。

用此套装置能够比较精确的测出液体的密度。

关键字：液体密度实时测量数字显示电阻应变式传感器浮子引言：随着科学技术的飞速发展，液体密度的测量方法也在不断进步。

液体密度通常用密度计测量，但是近年来由于非电量电测法的飞速发展，各种传感器的广泛应用，使液体密度的测量愈来愈精确。

在现代化生产和科研中，对液体密度的实时测量也愈来愈重要，例如，在造纸业中，可以通过控制纸浆的密度来保证纸的质量该方法节省了人力，物力，提高了生产效率。

实时测量的优点在于能迅速的反应液体密度大小，以便进行反馈控制。

本实验设计组装了一套具有实时测量液体密度功能的实验装置。

通过本装置能精确测量出液体的密度。

一实验原理1.1 液体密度的实时测量原理对液体密度进行实时测量的基本原理是阿基米德原理。

如图1.1所示，将浮子浸没于液体中，由于浮力的作用，其所受浮力等于其所排开的体积液体的重量，即F（浮力）=vg 。

其中v为浮子的体积，为液体的密度。

悬线上的张力T=mg-gv. 该式表明，液体密度的变化将引起悬线张力的变化。

1.2应变式压力传感器的原理电阻应变片一般由敏感栅，基地，粘合剂，引线，盖片等组成。

应变片的规格一般以使用面积和电阻值来表示，如，“310mm,350”。

敏感栅由直径为0.01mm ----0.05mm高电阻系数的细丝弯曲成栅状，它实际上是一个电阻元件，是电阻应变片感受构件应变的敏感部分。

敏感栅用粘合剂将其固定在基片上。

在线密度计的原理在线密度计是一种用于测量液体或气体密度的仪器，它通过测量物质的质量和体积来确定其密度。

在线密度计具有高精度、实时性和自动化等优点，在工业生产过程中被广泛应用于测量和控制流体的密度。

在线密度计的基本原理涉及到质量测量和体积测量两个方面，下面将详细介绍这两个方面的原理。

1. 质量测量原理在线密度计使用称重传感器来测量物质的质量。

称重传感器通常采用应变片、压电晶体或磁力传感器等技术，它们能够将物质受力引起的微小变形或位移转换为电信号。

当物质通过在线密度计时，它会施加一个重力作用在称重传感器上。

根据牛顿第二定律，这个作用力可以表示为F = m * g，其中F是作用力，m是物质的质量，g是重力加速度。

称重传感器会将受到的作用力转换为电信号，并通过放大电路进行处理。

然后，根据已知的标定系数将电信号转换为物质的质量值。

这样，在线密度计就能够实时准确地测量物质的质量。

2. 体积测量原理在线密度计使用体积传感器来测量物质的体积。

体积传感器通常采用压力传感器、位移传感器或声速传感器等技术，它们能够测量物质的压力、位移或声速。

在液体密度测量中，压力传感器是最常用的体积传感器。

当液体通过在线密度计时，它会施加一个压力作用在压力传感器上。

根据帕斯卡定律，这个作用力可以表示为P = ρ * g * h，其中P是作用力，ρ是液体的密度，g是重力加速度，h是液体的高度。

压力传感器会将受到的作用力转换为电信号，并通过放大电路进行处理。

然后，根据已知的标定系数将电信号转换为物质的压力值。

根据液体容器形状和尺寸等参数，可以通过测量液体高度来计算出液体的体积。

在气体密度测量中，位移传感器和声速传感器是常用的体积传感器。

位移传感器通过测量气体的体积变化来计算气体的密度。

声速传感器则通过测量气体中声波传播的速度来计算气体的密度。

3. 密度计算原理在线密度计利用质量测量和体积测量结果来计算物质的密度。

根据密度的定义，密度可以表示为ρ = m / V，其中ρ是密度，m是物质的质量，V是物质的体积。

电子密度计原理及功能密度计工作原理电子密度计是将现代微电子技术与阿基米德原理相结合而研发出来的新型密度测试仪器，实现了不规定固体、高粘度、悬浮液、乳化液、胶体状等样品的精准测量。

下面我来实在介绍一下电子密度计原理及功能，希望可以帮忙到大家。

电子密度计原理接受阿基米德原理，通过浮力与密度计算公式的推导与变换形成等式，首先利用高精密电子分析天平分别计算出待测样品在空气中的重量（W1）和在水中之重量（W2），并计算出W1—W2值，水的密度默认为=1g/cm3，通过V样品=V排水建立等式，即可计算出样品的密度值：=W1/（W1—W2）x水，此为固体计算公式。

假如待测样品为液体，则先利用一个已知体积和密度的标准块作为参考物，通过水的密度水与标准块在空气中重量（W1）水中重量（W2）得出计算公式：液=（W1—W2）/标准块V x标准。

电子密度计功能1、具有混合比功能，对新材料的开发讨论，混合比例的选择，可直接显示%值。

2、具上、下限功能，可判定待测物的比重合格与否。

设有蜂鸣器装置3、具有RS—232C计算机接口，可轻易的连接PC和打印机。

4、接受大水槽设计，降低吊栏线的浮力所造成的误差。

5、具有比重、体积变化率功能输出（可设定时间1、10、30、60SEC）在线密度计的应用特点与安装插入式在线密度计用于各种液体或液态混合物密度在线测星的自动化测量仪表。

在石油行业中广泛应用于石油、炼油、调油、油水界面的检测；在食品工业生产现场用于葡萄汁、番茄汁、果糖浆、植物油及软饮料密度的检测。

在造纸业用于黑浆、绿浆、白浆及碱溶液密度的检测；在化工领域还用于清洁剂、乙二醇、碳酸、尿素及聚合物密度的检测；它还广泛用于制药行业、奶制德行业、采矿业等等。

特点适用于罐体、管道,流动或者静止介质的密度测量。

适合测量高不冷不热低温、含杂质高粘度的介质。

杰出的过压保护结构、优越的温度稳定性、全焊接密封,设计坚固牢靠。

连续在线测量液体密度和温度,无过程停止可直接用于生产过程掌控。

贺德克液位传感器的工作原理我公司具有良好的市场信誉，专业的销售和技术服务团队，凭着多年经营经验，熟悉并了解市场行情，赢得了国内外厂商的支持。

本公司已成为众大中小企业的固定供应商及国内贸易商合作伙伴,至力于成为行业中之一的公司。

以下是小编我为大家所做的贺德克液位传感器的工作原理介绍，详情如下：贺德克液位传感器是一种测量液位的压力传感器。

静压投入式液位变送器（液位计）是基于所测液体静压与该液体的高度成比例的原理，采用国外先进的隔离型扩散硅敏感元件或陶瓷电容压力敏感传感器，将静压转换为电信号，再经过温度补偿和线性修正，转化成标准电信号（一般为4～20mA/1～5VDC）。

电子贺德克液位传感器用于记录流体技术系统中的液位。

为了满足广泛的客户要求，HYDAC提供了广泛的电容式和非接触式液位开关。

电子液位开关会记录液位，并根据预设输出一个或多个开关信号。

作为选择，液位也可以作为模拟信号（4 ... 20 mA或0 ... 10V）输出。

贺德克投入分体式液位变送器特点：⊙选用进口的高精度、隔离式敏感组件，性能可靠⊙表压或绝压测量⊙量程宽：1mH2O～200mH2O⊙输出：4～20mA或0～5V⊙电源电压：24VDC(12～36VDC)，mV 输出型为恒流1.5mADC 或恒压12VDC 供电⊙精度高，优于0.2%F.S⊙100%防水防潮，防护等级IP68⊙完备的电路功能，调校方便贺德克液位传感器的产品参数：被测介质：液体（弱腐蚀性）压力类型：表压量程： 0～0.1M～1M～3M～5M～10M～20M～50M～100M～200M～500M （水位高/深度,小量程为0.1米）输出：4～20mA（二线制）、0～5VDC、0～10VDC、0.5～4.5VDC（三线制）综合精度： ±0.25%FS、±0.5%FS供电： 24V Dc（9～36VDC）绝缘电阻： ≥1000 MΩ/100VDC负载电阻: 电流输出型：大800Ω电压输出型：大于50KΩ介质温度：-20～85℃环境温度：-20～85℃储存温度：-40～90℃相对湿度： 0～95% RH密封等级：IP68过载能力： 150%FS后，我再为大家介绍一下贺德克液位传感器的工作原理：用静压测量原理：当贺德克液位传感器投入到被测液体中某一深度时，传感器迎液面受到的压强公式为：Ρ = ρ .g.H + Po式中：P ：变送器迎液面所受压强ρ：被测液体密度g ：当地重力加速度Po ：液面上大气压H ：变送器投入液体的深度同时，通过导气不锈钢将液体的压力引入到传感器的正压腔，再将液面上的大气压 Po 与传感器的负压腔相连，以抵消传感器背面的 Po ，使传感器测得压力为：ρ .g.H ，显然，通过测取压强 P ，可以得到液位深度。

密度计的类型密度计是一种测量物质密度的仪器，广泛应用于各个领域，如化工、石油、食品等行业。

根据测量原理的不同，密度计可分为以下几种类型：1.浮子式密度计浮子式密度计是一种常见的密度测量仪器，其工作原理是基于阿基米德定律。

当浮子放入液体中时，液体会对浮子产生一个浮力，浮力的大小与液体的密度和重力加速度有关。

通过测量浮力，可以计算出液体的密度。

浮子式密度计适用于测量低粘度、非结晶和颗粒物质的密度。

2.沉降式密度计沉降式密度计是一种实验室常用的密度测量仪器。

其原理是将样品放入一个透明管中，通过马达驱动使样品在液体中上升或下降，根据样品上升或下降的速度和液体的密度之间的关系，测量出样品的密度。

沉降式密度计适用于测量高粘度、结晶性和颗粒物质的密度。

3.振动式密度计振动式密度计是一种利用振动频率与密度成反比关系的原理来测量密度的仪器。

当振动器悬挂在待测液体中时，振动频率会受到液体的密度影响。

通过测量振动频率，可以计算出液体的密度。

振动式密度计适用于测量低粘度、非结晶和颗粒物质的密度。

4.电容式密度计电容式密度计是一种利用电容与密度成正比关系的原理来测量密度的仪器。

当电容传感器置于待测液体中时，液体的密度会改变传感器的电容值。

通过测量电容值，可以计算出液体的密度。

电容式密度计适用于测量液体的密度，特别是在测量高精度、低密度差的情况下具有优势。

5.超声波密度计超声波密度计是一种利用超声波在液体中的传播速度与密度成正比关系的原理来测量密度的仪器。

通过发射超声波并测量其穿过液体后的传播时间，可以计算出液体的密度。

超声波密度计适用于测量低粘度、非结晶和颗粒物质的密度。

6.γ射线密度计γ射线密度计是一种利用γ射线在液体中的吸收程度与密度成正比关系的原理来测量密度的仪器。

通过测量γ射线穿过液体后的强度，可以计算出液体的密度。

γ射线密度计适用于测量高粘度、结晶性和颗粒物质的密度。

总之，不同类型的密度计各有特点和适用范围，根据实际需求选择合适的密度计是确保测量准确性的关键。

1、水位传感器组成及工作原理水位传感器是一种测量液位的压力传感器．静压投入式液位变送器（液位计）是基于所测液体静压与该液体的高度成比例的原理，采用国外先进的隔离型扩散硅敏感元件或陶瓷电容压力敏感传感器，将静压转换为电信号，再经过温度补偿和线性修正，转化成标准电信号（一般为4～20mA／１～５ＶＤＣ）。

分为两类：一类为接触式，包括单法兰静压/双法兰差压液位变送器，浮球式液位变送器，磁性液位变送器，投入式液位变送器，电动内浮球液位变送器，电动浮筒液位变送器，电容式液位变送器，磁致伸缩液位变送器，侍服液位变送器等。

第二类为非接触式，分为超声波液位变送器，雷达液位变送器等。

静压投入式液位变送器（液位计）适用于石油化工、冶金、电力、制药、供排水、环保等系统和行业的各种介质的液位测量。

精巧的结构，简单的调校和灵活的安装方式为用户轻松地使用提供了方便。

4～20mA、 0～5v、 0～10mA等标准信号输出方式由用户根据需要任选。

利用流体静力学原理测量液位，是压力传感器的一项重要应用。

采用特种的中间带有通气导管的电缆及专门的密封技术，既保证了传感器的水密性，又使得参考压力腔与环境压力相通，从而保证了测量的高精度和高稳定性。

是针对化工工业中强腐蚀性的酸性液体而特制，壳体采用聚四氟乙烯材料制成，采用特种氟胶电缆及专门的密封技术进行电气连接，既保证了传感器的水密性、耐腐蚀性，又使得参考压力腔与环境压力相通，从而保证了测量的高精度和高稳定性。

工作原理：用静压测量原理：当液位变送器投入到被测液体中某一深度时，传感器迎液面受到的压力公式为：Ρ = ρ .g.H + Po式中：P ：变送器迎液面所受压力ρ：被测液体密度g ：当地重力加速度Po ：液面上大气压H ：变送器投入液体的深度同时，通过导气不锈钢将液体的压力引入到传感器的正压腔，再将液面上的大气压 Po 与传感器的负压腔相连，以抵消传感器背面的 Po ，使传感器测得压力为：ρ .g.H ，显然 , 通过测取压力 P ，可以得到液位深度。
