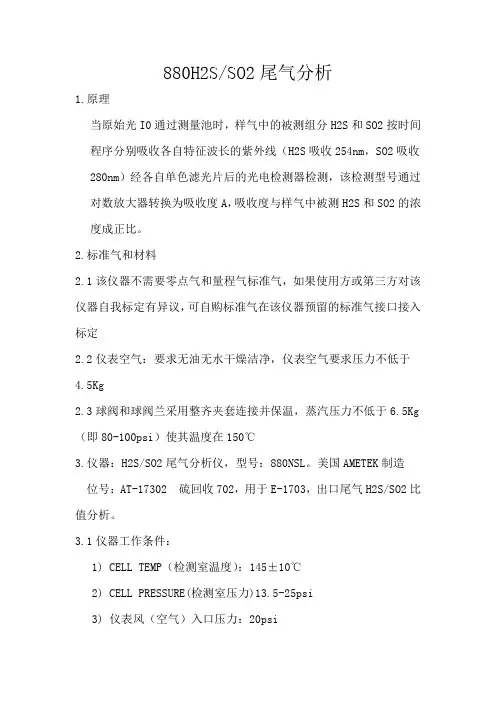

880 NSL H2S/SO2 尾气分析仪安装及开车运行
一，关于880尾气分析仪开车需具备以下条件：
1.880尾气分析仪已经按照使用手册具体安装要求座于球阀并密封完好无泄漏。
2.球阀和球阀法兰与主管道采用蒸气夹套连接完毕并通不低于7kg（即80Psi至100Psi）压力饱和蒸气，确保其采用了保温措施，使其温度在150度，这一点非常重要。
直接关系到仪器使用效果。
3.仪表净化风要求风压不低于
4.5kg,在接入尾气分析仪之前，要求安装滤油、滤水
即，气液分离过滤器。
4.特别提示，分析仪底座法兰与蒸汽夹套法兰之间密封垫，必须使用金属密封垫，切勿使用
四聚氟乙烯和石棉垫材质密封垫。
以确保良好的传热性和密封性。
5.所有控制信号线及三芯交流220伏电源线已预留在分析仪，而且长度有盈余。
交流220伏电源，跟据需要可以随时上电。
（按照使用手册图纸要求联接信号线电源线）
6.尾气分析仪采用了防雨防晒措施。
7.采样探管安装时，如果管线过长，请使用专用割管刀进行切割，切勿使用手锯。
否则易造
成管线弯曲。
除雾器安装可以由我公司服务工程师现场指导安装，也可以由贵公司专业安装技术人员按照使用手册具体要求安装。
安装除雾器时要保证连接件紧密无泄漏。
除雾器的RTD探针不要折弯。
8.分析仪安装步骤:
1. 首先按照使用手册中安装图纸焊接球阀法兰与过程气管道之间的蒸汽夹套套管。
然后焊接球阀法兰，要求夹套管与过程气之间成90度。
2．安装蒸气夹套球阀，然后将880分析仪座于蒸气夹套球阀，用螺栓固定。
3．焊接并引1/2英寸钢管与蒸汽夹套入口管采用罗纹连接，下面出口同样采用1/2英寸与蒸气夹套球阀球阀下面蒸汽夹套管入口相连，中间请做活扣。
蒸汽回管同样采用1/2英寸钢管。
4．在做好以上工作后，打开分析仪上面中间位置装饰罩，旋开除雾器RTD安装的四个螺丝，打开后，安装采样探管，探管从上下穿，斜口要背向过程气流向。
注意不要把探管一直插到底，用双手慢慢旋下，同时与除雾器对照位置。
确认后旋紧除雾器球阀下面1/2英寸卡套连接件，旋紧各部分管路连接。
安装好后关闭采样球阀和回样阀。
5．打开分析仪右上面仪表风，调整风压输出在20-25PSI，使用捡漏计或肥皂水检查管路
连接是否有漏气，却认无泄露后，在满足以上条件下，并且管道已有尾气时，可随时开车运行880尾气分析仪。
6．电源220伏交流电要采用三线制，L，N，G。
信号线连接和校线，可以在开机后进行。
二，880尾气分析仪运行开车
1.调节仪表风压至20 Psi(1.4kg)(pressure regulator, Gauge#1)，此仪表风无论什么时
候一直保持此压力。
即使仪器断电情况下，也要保证仪表凤压力在20Psi。
2.打开加热箱门，用肥皂水或检漏剂检查管路连接件是否有泄漏，确保无泄漏。
3.确认上述正常无误后，送电等待CELL TEMPERATURE 加热至145度，然后打开位于除雾
器下面采样阀和回样阀。
迅速关闭箱门，扣紧密封螺栓。
以防止热量损失。
4.调节压力表Gauge#3 至2.5mbar(慢慢旋拧中间黑色旋钮)，此压力用来保证电气控制箱
检测室正压通风压力。
5.待cell temperature 温升至145度（大概30分钟），分析仪由Zero cycle 进入
Sample cycle后，调节Gauge#2 3至6Psi,(左侧黑色旋钮），即压力表指针抖动为止。
切勿将此压力开的过高，否则会影响仪器使用效果。
6.当在显示屏显示H2S，SO2 读数后，请与控制室信号进行核对。
即输出，4-20MA 对应关
系。
880 分析仪出厂设定输出，SO2 0-1% 对应4-20MA；H2S 0-2% 对应4-20MA。
Excess H2S 2% to-2% 对应4-20MA；H2S/SO2 比值 0-4 对应4-20MA。
当然，可根据需要进行重新设定。
具体修改参照使用手册。
7.检查信号线接线时，断开连接，请使用直流Vdc电压档，如果有直流24V左右，就说明
该仪器输出正常。
端子1+，2-为SO2输出；端子3+，4-为H2S 输出；端子5+，6- 为Excess H2S 输出；端子7+，8-为H2S/SO2 比值输出。
8.特别提示，880分析仪4路4-20MA信号输出为有源信号输出，即无需在控制室内另加
24V直流电源。
建议用户将4路信号同时传送到控制室，或至少上传H2S，SO2，及比值或Excess H2S信号，并在计算机上显示。
9.如果用户要求使用RS485通讯方式，请用户在控制室内安装RS485/RS232转换器。
10.停用880NSL尾气分析仪，请先断掉交流220V电源，然后依次把采样阀和回样阀关闭。
特别提示，请不要把球阀饱和蒸汽及仪表风关闭。
11.一定要保存好附在使用手册中的原始数据表（Configuration Data Sheet）。
