(完整版)仪表安装施工方案..

目录一、概述................................................... 错误!未定义书签。

二、编制依据............................................... 错误!未定义书签。

三、设备材料管理........................................... 错误!未定义书签。

四、施工程序和规定......................................... 错误!未定义书签。

4、1施工程序图......................................... 错误!未定义书签。

4、2 施工程序说明：.................................... 错误!未定义书签。

五、DCS系统调试........................................... 错误!未定义书签。

5、1安装调试依据....................................... 错误!未定义书签。

5、2施工准备........................................... 错误!未定义书签。

5、3施工环节........................................... 错误!未定义书签。

六、施工机具计划及人力计划................................. 错误!未定义书签。

七、质量控制措施........................................... 错误!未定义书签。

八、质量保证体系如下....................................... 错误!未定义书签。

九、仪表安装工程质量控制点................................. 错误!未定义书签。

仪表安装施工方法1一般规定1.1仪表设备、主材经校验标定合格，报验已经批准，现场具备安装条件。

1.2仪表校验应在清洁、安静、光线充足或有良好的工作照明的室内进行，尽可能避免高温、潮湿、强腐蚀、强电磁及温度变化剧烈、震动较大的场所。

校验用标准仪器、仪表应具备有效的鉴定合格证书，其基本误差的绝对值不宜超过被测仪表基本误差绝对值的1/3。

1.3安装材料严格按照设计图纸选用，管件压力等级、垫片型号、螺纹制式、介质温度、压力、腐蚀性影响必须仔细核对，形成记录。

1.4用于指示的仪表一般距地面1.2-1.5米为宜，其他仪表应符合具体要求。

1.5需要脱脂的仪表应先进行脱脂，待脱脂检查合格后再进行安装。

1.6仪表检定必须取得具有社会法定公证效力的计量检定(测试)证书。

2校验2.1热偶(阻)、双金属温度计、压力仪表、孔板、流量仪表等计量仪表需经业主委托送至省技术监督局授权的法定计量检定单位进行标定。

2.2调节阀要进行气密和耐压强度试验(1 )气密试验：将0.1MPa的仪表风输入薄膜气室切断气源后5分钟内，气室压力不得下降。

(2)耐压强度试验：在阀门全开状态下用洁净水进行，试验压力为调节阀公称压力的 1.5倍，所有在工作中承受压力的阀腔应同时承压不少于3分钟，且不应有可见的泄漏现象。

2.3差压液位变送器校验时应水平放置，零点校验时应使正压室通大气，其它各点校验时用压力发生器向正压室输入相应压力信号。

带正负迁移的差压变送器应先进行零点和量程校验，然后进行迁移量校验，正迁移在正压室加迁移量所对应压力使输出为0%，负迁移在负压室加迁移量所对应压力使输出为0%。

2.4浮筒液位变送器宜用水校法校验。

校验时应确保零点液面准确，输出和输入信号应按介质密度进行换算。

当测量介质的密度小于1g/cm3时，应将各测量点的液面按下式换算成水的液面：hs=hj p j/p s式中：hs、hj---分别为介质和水的液面(mm )；p s、p j---分别为介质和水的密度(g/cm3 )。

一、仪表安装工程施工方案1、仪表盘、箱、控制柜的安装1、 1仪表盘、箱、控制柜在出库前，应对其规格、型号进行核对，是否符合要求，正确无误后方可出库。

1、2仪表盘型钢底座安装及允许偏差应符合下列规定a、直线度：每米≤1mmb、倾斜度：每米≤1 mm1、 3仪表盘安装应符合下列规定a、应垂直、平正、牢固b、垂直度：每米≤1.5mmc、倾斜度：每米≤1 mmd、相邻两盘间顶部高度偏差：≤2mme、盘间接缝处平面度偏差：≤1 mmf、盘间连接间隙：≤2mm2、流量仪表安装2、1均速管流量计安装a、流量计安装前应进行外观检查，核对规格、型号是否与设计相符。

b、流量计与工艺管道安装的垂直度偏差为≤1 mm。

c、流量计的正压室应与被测介质的流量相对。

2、 2涡街流量计的安装涡街流量计的前置放大器应与变送单元之间的距离不宜大于3米。

2、3流量计应安装在垂直管道上，其上游测直管段长度为5倍工艺管道内径，前后工艺管道应固定、牢固。

3、温度取源部件的安装温度取源部件的安装的位置，应选在介质温度变化灵敏和具有代表性的地方。

如有阻力部件，应选在阻力部件后的6倍管外径的距离安装。

4、调节阀的安装4、1阀体上箭头的指向应与流动方向一致。

4、2调节阀的机械传动灵活，无松动和卡涩现象。

4、3调节机构在全开到全关的范围内动作灵活、平稳。

4、4气动执行机构的信号管应有足够的伸缩余度，且不妨碍执行机构的动作。

5、压力取源部件的安装5、1压力取源部件的安装位置应选在介质流速平稳的地方。

5、2压力取源部件与温度取源部件在同一管道件上时，应安装在温度取源部件的上游侧。

5、3压力取源部件在水平和倾斜工艺管道上安装时，取压方式应符合下列规定。

a)测量气体：在工艺管道上方取出。

b)测量液体：在工艺管道水平中心线下部成0-45度夹角范围内取出。

c)测量蒸气：在工艺管道水平中心线上部成0-45度夹角范围内取出。

6、电缆管敷设a)保护管不应有变形及裂缝，内部清洁、无毛刺，管口应光滑、无锐边。

仪表安装施工技术方案1、施工准备阶段1)熟悉图纸的内容和要求，把图纸疑问尽量在参与设计交底，图纸会审的过程中得到解决，并及时把有关信息传递到班组和有关部门；2)准备和熟悉有关的技术资料，除施工依据技术资料外，还应有本工程合同、施工组织设计、施工网络计划、本专业预算、设备、材料计划等；3)施工现场条件检查向建设单位申请使用具备仪表调试和保管存放条件的专用场所。

结合施工程序的进行，每一工序施工前都必需对现场作一次检查，看环境条件是否满足工序安装施工要求；现场仪表安装时，其他各项的安装施工应基本完成，现场不再有其他专业施工时大的物体搬运；环境清洁, 温、湿度适宜；4)施工机具准备：根据本工程所含工作项目、工程量、仪表种类作好配置。

2、施工配合本专业人员要经常了解现场施工情况，注意相关工种施工进度，以便及时配合工艺设备、管道安装施工1)检查成品设备上用于本专业的法兰接管或插座接头，其规格是否符合与所需安装仪表法兰或螺纹相配的条件；2)在工艺管道上焊接取源部件，必须在工艺管道施工完毕前进行，以参与该管段的试压吹扫；若必须在已完工的工艺管道上开孔焊接，则除了防止大块杂物进入管道外、重要管段还需重新进行试压吹扫；3、电缆桥架安装1)桥架安装位置的选定应以设计标高为依据，在综合考虑工艺管道、建筑结构、电气桥架等阻碍因素，合理确定标高及走向；2)桥架支持点(立柱或托臂 )应均匀分布或根据建筑结构情况有规则地分布并必须安装固定牢靠(金属膨胀螺栓固定或焊接固定)；3)桥架安装前必须作好选料或校正工作。

单件平直的桥架应优先使用于长距离直线段；难以校直的可切割使用，用于现场制作弯通或长度补充段；成品弯通其直角误差将影响桥架线路美观时，必须设法校正至规定的角度；4)严禁用火焰切割桥架，桥架上开孔采用液压开孔器或镟钻；5)要严格按照设计要求作好桥架的接地。

4、线、缆保护管敷设1)保护管与桥架连接处采用成品桥架管接头；2)统筹规划某一区域的保护管排列，以减少支架数量及不致零乱；3)保护管敷设时酌情采用铝合金直通或弯通穿线盒；4)同一直线段上的支架间距应均匀，且固定牢固、横平竖直、整齐美观；5)保护管连接后应保证整个系统的电气连续性；6)保护管与现场仪表之间采用内(外)螺纹金属软管接头和金属软管连接。

自动化仪表安装施工技术方案1工程概述本工程自控系统采用先进的DCS、QCS 计算机控制系统。

DCS 为计算机集散型控制系统英文缩写，是本工程的控制核心。

通过DCS 系统控制，可对纸机的主体设备及附属设施的各控制点（电机、阀门、流量、温度、压力等）进到自动控制，并对纸机的各检测点的工作状态（电机速度、电流、压力、温度、流量及浓度等）在计算机上显示。

该系统由控制站、操作站、工程师站、I/O 柜、PLC 柜、UPS 电源、显示器、网络设备、及各种现场仪表组成，具有扩展灵活、系统可靠、操作简便等优点。

QCS 为纸张质量控制系统，在纸机现场设有扫描设备，扫描检测纸张的水分、定量、厚度等，所测参数反馈到QCS 控制系统，系统通过运算输出信号控制调节蒸汽流量、上浆量放料阀开度、网前箱堰板开度及配浆比例来确保以上指标达标，从而保证纸张质量。

DCS 与QCS 之间通过网络进行信息交换，QCS 控制系统把当前检测的纸张质量（水分、定量、厚度等）信息反馈到DCS，由DCS 根据这些信息重新对纸机工作状态进行修正，实现系统的自动控制，保证纸机工作在最佳工作方式。

现场仪表有：液位、压力、差压、浓度变送器，电磁流量计、轴封水流量计、温、湿度计、和各类调节阀、开关阀等。

2施工工艺流程及质量控制点 注：△为质量控制点质量控制点明细表盘柜、现场仪表定基础槽钢制安 设备开箱检查仪表单体调校施工准备 预埋管、件、金属构件交接检查△ 1管路敷设 现场自控设备安装 电缆敷设 控制计算机及PLC 安装接线检查 交工验收 系统自检校、接线 系统调试△ 3△ 2盘柜安装桥架安装DCS 系统单独加电自检序号 工序类别 工序内容 检验标准 检验形式 检验方法 检验类型1 特殊工序 管件预埋检查 GBJ93-86 交接检 现场检查 抽检2 关键工序 控制计算机及PLC安装YBJ217-89 自、专检 看记录 全检3 关键工序 系统调试 GBJ93-86 交接检 看记录 全检对于质量控制点，每道工序必须严格按规范、规程要求执行，在该控制点经过检查合格后，才能进入下一道工序施工。

完整版)仪表安装施工方案。

本文是XXX仪表安装施工方案的目录。

该方案旨在规范仪表安装施工过程，确保施工质量和安全。

二、工程概况本工程的主要目的是对XXX的仪表进行安装。

该工程包括仪表安装、线缆敷设、接线、调试等工作。

三、编制依据本方案的编制依据包括相关法律法规、标准规范以及公司内部管理制度等。

四、主要实物工作量本工程的主要实物工作量包括仪表安装数量、线缆敷设长度、接线数量等。

五、工程特点本工程的特点是需要对多种不同类型的仪表进行安装，且涉及到多个系统的接线调试。

六、施工原则本工程的施工原则是安全第一、质量第一、效率第一。

同时，要注意环保和节能。

七、施工程序本工程的施工程序包括准备工作、现场安全检查、仪表安装、线缆敷设、接线、调试等步骤。

八、施工方法及技术要求本工程的施工方法包括人工施工和机械施工。

同时，还有一系列的技术要求，如接线规范、调试方法等。

九、施工进度及劳动力安排本工程的施工进度是按照合同要求进行安排的，同时要合理安排劳动力，确保施工进度。

十、主要施工机具本工程的主要施工机具包括电动工具、起重机械、测试仪器等。

十一、质量措施本工程的质量措施包括施工前的检查、施工中的检验、施工后的验收等环节，以确保施工质量。

十二、安全措施本工程的安全措施包括现场安全检查、安全培训、防火、防爆等措施，以确保施工安全。

十三、工程验收本工程的验收标准是按照合同要求进行的，同时还要符合相关法律法规和标准规范的要求。

为了确保仪表专业施工的顺利进行，提高施工现场仪表设备安装和防护质量，明确仪表安装工程程序及整个施工过程中对技术、质量、安全的要求，高效优质完成仪表施工工作。

本方案旨在指导现场施工，达到预期的质量标准及进度，并实现长期、安全稳定生产的目标，向建设厂家提供优良工程产品。

工程概况：南通江山农药化工股份离子膜烧碱二期扩建项目，图纸由XXX设计，仪表单位工程包括二次盐水、电解、淡盐水脱氯，氯处理，氯气压缩，氯气液化，氢处理。

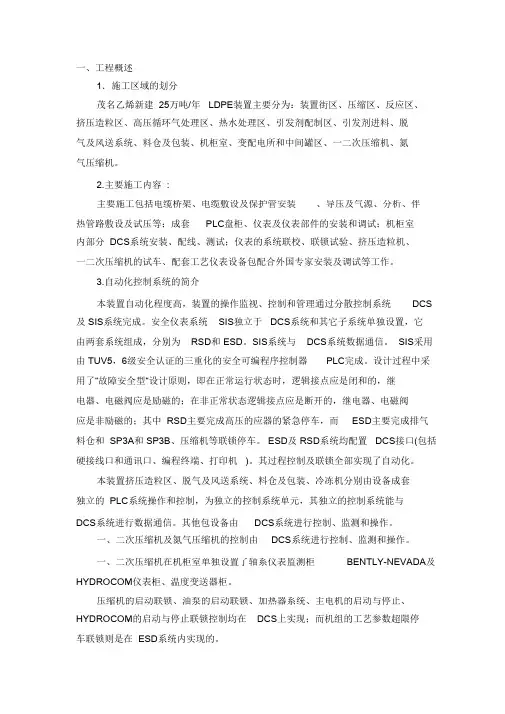

一、工程概述1．施工区域的划分茂名乙烯新建 25万吨/年 LDPE装置主要分为：装置街区、压缩区、反应区、挤压造粒区、高压循环气处理区、热水处理区、引发剂配制区、引发剂进料、脱气及风送系统、料仓及包装、机柜室、变配电所和中间罐区、一二次压缩机、氮气压缩机。

2.主要施工内容 :主要施工包括电缆桥架、电缆敷设及保护管安装、导压及气源、分析、伴热管路敷设及试压等；成套 PLC盘柜、仪表及仪表部件的安装和调试；机柜室内部分 DCS系统安装、配线、测试；仪表的系统联校、联锁试验、挤压造粒机、一二次压缩机的试车、配套工艺仪表设备包配合外国专家安装及调试等工作。

3.自动化控制系统的简介本装置自动化程度高，装置的操作监视、控制和管理通过分散控制系统 DCS 及 SIS系统完成。

安全仪表系统 SIS独立于 DCS系统和其它子系统单独设置，它由两套系统组成，分别为 RSD和 ESD。

SIS系统与 DCS系统数据通信。

SIS采用由 TUV5，6级安全认证的三重化的安全可编程序控制器 PLC完成。

设计过程中采用了“故障安全型“设计原则，即在正常运行状态时，逻辑接点应是闭和的，继电器、电磁阀应是励磁的；在非正常状态逻辑接点应是断开的，继电器、电磁阀应是非励磁的；其中 RSD主要完成高压的应器的紧急停车，而 ESD主要完成排气料仓和 SP3A和 SP3B、压缩机等联锁停车。

ESD及 RSD系统均配置 DCS接口(包括硬接线口和通讯口、编程终端、打印机 )。

其过程控制及联锁全部实现了自动化。

本装置挤压造粒区、脱气及风送系统、料仓及包装、冷冻机分别由设备成套独立的 PLC系统操作和控制，为独立的控制系统单元，其独立的控制系统能与DCS系统进行数据通信。

其他包设备由 DCS系统进行控制、监测和操作。

一、二次压缩机及氮气压缩机的控制由 DCS系统进行控制、监测和操作。

一、二次压缩机在机柜室单独设置了轴系仪表监测柜BENTLY-NEVADA及HYDROCOM仪表柜、温度变送器柜。

仪表安装施工方案随着科学技术的不断发展，仪器仪表在各个领域的应用越来越广泛。

而在使用仪表之前，首先需要进行仪表的安装施工。

本文将就仪表的安装施工方案进行论述，并提出一些相关的注意事项。

一、仪表前期准备工作在进行仪表安装施工之前，需要提前进行一系列的准备工作。

首先，需要明确仪表的型号和规格，并合理安排施工队伍和施工计划。

同时，还需要安排相关的人员进行培训，确保施工人员具备足够的专业知识和技能，能够熟练操作仪表。

二、安装位置选择在进行仪表的安装施工时，需要合理选择安装位置。

首先，需要考虑仪表的功能和使用要求，选择合适的安装位置，以保证仪表的正常运行。

其次，需要考虑仪表与其他设备之间的协调性，避免仪表与其他设备发生干扰或碰撞。

三、安装方法与技巧在进行仪表的安装施工时，需要注意使用合适的安装方法和技巧。

首先，需要确保仪表的安装方位正确，避免安装偏移或倾斜。

其次，需要严格按照相关的操作规程进行施工，注意细节，确保施工质量。

同时，还需要选择适当的安装工具和设备，以提高施工效率和质量。

四、接线及调试工作在仪表的安装施工完成后，还需要进行接线和调试工作。

首先，需要按照相关的接线图进行接线，确保接线正确、紧固可靠。

其次，需要进行仪表的调试工作，检查仪表的各项指标是否正常，以保证仪表的正常运行。

五、注意事项在进行仪表的安装施工时，还需要注意以下几个方面。

首先，需要确保施工区域的环境安全，避免火源和易燃物品的存在。

其次，需要注意施工人员的个人安全，正确佩戴安全防护用品，遵守工作规程。

同时，还需要进行施工记录和验收，以备后续使用和维护。

总结仪表安装施工是保证仪表正常运行的重要环节。

在进行仪表安装施工之前，需要进行充分的准备工作，合理安排施工队伍和施工计划。

在施工过程中，需要注意选择合适的安装位置，采用正确的安装方法和技巧，确保施工质量。

在施工完成后，还需要进行接线和调试工作，以保证仪表的正常运行。

同时，还要重视安全工作，注意施工人员的个人安全，确保施工区域的环境安全。

制氧项目仪表安装施工方案(Revision版本 1 )Contractor Approval承包商批准Written By编写：Date日期：Approved By批准：Date日期：Revision 版本：______________Linde Review & Acceptance 林德审批接受：Received for Linde by（文件接收）：Date日期：Linde FCM（施工经理）: Date日期：___________ Linde Approved （批准）: Date日期：____________仪表施工方案1.编制说明1.1 工程概况本项目是制氧项目，整个装置主要由进料风机机组，真空风机机组，工艺模块，冷却模块，分子筛床，缓存罐，分析间，配电室组成。

本工程仪表安装主要包括 TUBING槽盒安装、仪表安装就位、气源管/导压管/穿线管等管线敷设、电缆敷设、校线及接线，配合工艺清洗、试压等。

1.2 工程特点工程量小。

本工程仪表建安量所占比重较小，详见下面“主要实物工程量”。

自动化控制程度高，仪表选型简单，具有较多一般调节系统及联锁保护系统。

绝大部分采用高精度、高科技先进产品主要实物工程量如下：现场仪表安装 96 台穿线管安装 920米仪表管安装 530米电缆敷设 9498米自动阀安装 12 台2. 编制依据施工图纸施工招标文件业主提供的仪表技术规范和标准。

NO673-04102101REV.1工业自动化仪表工程施工及验收规范 GB 50093-20134.仪表安装施工工序计划本工程仪表安装工序计划为：施工准备→仪表设备材料检验→支架预制安装→设备材料脱脂→穿线管敷设→电缆敷设→现场仪表安装→导压管安装、气源管线安装→电缆检查及接线、就地显示仪表安装→试压及试漏→系统调试、试车。

5.施工准备工作包括仪表施工机器具的准备及进场、施工工机具库房及甲供库房的准备及进场、施工人员的进场及相应的培训工作、技术交底等。

仪表施工方案一、项目背景这个项目位于我国某大型化工园区，主要涉及仪表设备的安装、调试及运行维护。

项目施工周期紧，质量要求高，安全风险大。

因此，我们需要制定一套科学、合理、高效的施工方案。

二、施工目标1.确保仪表设备安装质量符合国家标准，满足生产工艺需求。

2.提高施工效率，缩短施工周期。

3.做好安全防护措施，降低安全事故风险。

三、施工流程1.施工前期准备（1）成立施工团队，明确分工，对团队成员进行技术培训。

（2）了解项目需求，熟悉施工图纸，制定施工计划。

（3）准备施工工具及材料，确保施工顺利进行。

2.仪表设备安装（1）按照施工图纸，确定仪表设备安装位置。

（2）采用专业设备，进行设备安装，确保安装质量。

（3）对设备进行调试，确保设备运行正常。

3.电缆敷设（1）根据电缆敷设图纸，确定电缆走向。

（2）采用专业工具，进行电缆敷设。

（3）对电缆进行固定，确保电缆安全可靠。

4.接地系统施工（1）按照接地系统图纸，确定接地线走向。

（2）采用专业设备，进行接地线敷设。

（3）对接地系统进行测试，确保接地效果。

5.施工后期验收（1）对施工质量进行检查，发现问题及时整改。

（2）对设备运行情况进行测试，确保设备正常运行。

（3）提交施工验收报告，等待甲方验收。

四、施工关键环节1.仪表设备安装：关键在于设备安装质量，要确保设备安装牢固，运行正常。

2.电缆敷设：关键在于电缆敷设质量，要确保电缆走向合理，固定可靠。

3.接地系统施工：关键在于接地效果，要确保接地系统安全可靠，防止设备故障。

五、安全防护措施1.做好施工现场安全防护，设置安全警示标志。

2.对施工现场进行定期的安全检查，发现问题及时整改。

3.对施工人员进行安全教育，提高安全意识。

4.配备必要的消防设备，防止火灾事故。

六、施工进度安排1.施工前期准备：1个月2.仪表设备安装：2个月3.电缆敷设：1个月4.接地系统施工：1个月5.施工后期验收：1个月总施工周期：6个月七、施工成本预算1.人工费用：100万元2.材料费用：150万元3.设备费用：50万元4.其他费用：30万元总施工成本：330万元这个仪表施工方案是根据项目需求、施工流程、安全防护措施等多个方面综合考虑制定的。

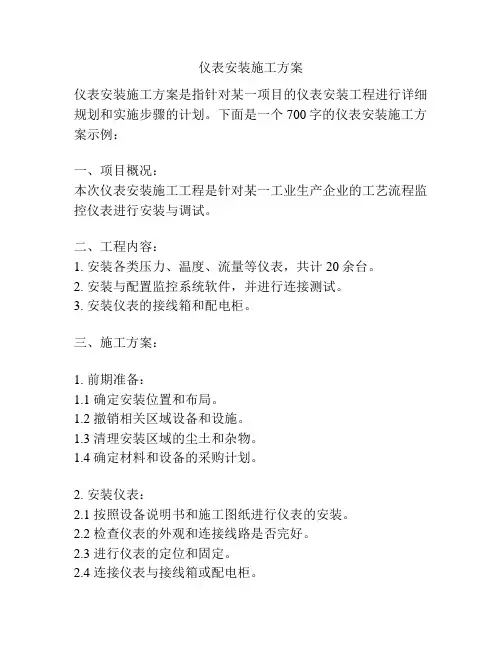

仪表安装施工方案仪表安装施工方案是指针对某一项目的仪表安装工程进行详细规划和实施步骤的计划。

下面是一个700字的仪表安装施工方案示例：一、项目概况：本次仪表安装施工工程是针对某一工业生产企业的工艺流程监控仪表进行安装与调试。

二、工程内容：1. 安装各类压力、温度、流量等仪表，共计20余台。

2. 安装与配置监控系统软件，并进行连接测试。

3. 安装仪表的接线箱和配电柜。

三、施工方案：1. 前期准备：1.1 确定安装位置和布局。

1.2 撤销相关区域设备和设施。

1.3 清理安装区域的尘土和杂物。

1.4 确定材料和设备的采购计划。

2. 安装仪表：2.1 按照设备说明书和施工图纸进行仪表的安装。

2.2 检查仪表的外观和连接线路是否完好。

2.3 进行仪表的定位和固定。

2.4 连接仪表与接线箱或配电柜。

3.配电系统：3.1 根据仪表的功率和电流要求，设计并安装相应的接线箱和配电柜。

3.2 进行配电箱和配电柜的电缆接线和连接测试。

3.3 定期检查仪表所需的电源供应是否稳定。

4. 系统软件配置：4.1 下载并安装监控系统软件。

4.2 配置相应的仪表和参数，并进行与仪表的连接测试。

4.3 对软件进行测试和故障诊断，确保系统的正常运行。

5. 调试和测试：5.1 逐台仪表进行测试和调试。

5.2 检查仪表的显示和测量准确度。

5.3 对系统进行整体测试和调试，确保仪表的连续监控和报警功能正常。

6. 后期工作：6.1 清理施工现场和安装区域的杂物和残留物。

6.2 形成安装和调试记录。

6.3 进行系统的验收和交付，并与业主进行相关培训。

四、施工安全：1. 工作人员必须穿戴符合工程要求的个人防护装备。

2. 对仪表和系统进行逐台检查，确保工作安全和设备完好。

3. 注意施工区域的环境与排水，避免发生意外安全事故。

以上是一个仪表安装施工方案的简单示例。

具体的施工方案需要根据实际情况进行细化和调整，以确保施工的顺利进行和项目的质量可控。

4。

先决条件4.1施工人员已经过安全、质保及本岗位技能的培训合格并取得上岗资格.4。

2施工人员应熟悉施工现场、施工图纸、技术标准、相关工作程序及管理程序。

4.3施工工机具应合格、有效。

4。

4待安装的主辅材准备齐全，且验收合格；4.5相关设计文件、图纸等技术文件齐全,并为有效版本;4.6施工方案和质量计划等技术文件准备完毕,且得到批准和发布.4。

7现场条件4.7。

1土建施工已结束;4。

7.2具备良好的照明、通风条件；4.7。

3清洁度符合设计要求；4.7。

4有足够的施工区域，运输道路畅通；5.施工步骤施工准备开箱检查就地仪表安装电缆保护管安装电缆敷设、端接回路测试完工检查整理施工记录6.详细描述6.1开箱检查6.1。

1检查仪表的铭牌、型号、规格、材质、量程压力等级等基本参数是否符合设计要求，并做好记录;6.1.2检查仪表的连接形式是否和设计相符；6。

1.3检查仪表是否存在变形、损伤及油漆脱落缺陷；6.1.4检查仪表的接线端子、接头、固定件等是否完整，附件是否齐全；6。

2仪表安装6。

2。

1依照仪表所附带说明书进行相应的安装.6.2.2温度检测仪表：带变送器的一体化热电阻取源部件在工艺管道上安装，由于管道管径较大采用垂直安装方式,取源部件轴线与工艺管道轴线垂直相交。

直型连接头焊接在工艺管道上，开孔和焊接工作在管道防腐和试压前完成.仪表和直型连接头采用螺纹连接,加入自带铜垫片直至上紧上牢。

6。

2。

3压力检测仪表:压力变送器取源部件选择在工艺介质流束稳定的管段。

变送器安装位置尽可能靠近取源部件,采用墙板支架安装。

变送器垂直安装，仪表接线盒的电缆入口不朝上。

多路阀通过法兰与工艺管道连接，异径单头短节螺纹端与多路阀相连另一端与对焊式直通终端接头焊接相连。

压力变送器安装确保位置和高度正确且便于观测或操作;6。

2.4流量检测仪表：电磁流量计安装避免在最高水平管段上，管段最高处易聚集气体。

在水平工艺管道上传感器上游侧直管段不小于5D下游直管段不小于2D.传感器与工艺管道之间采用法兰连接，紧固螺栓时不可拧得过紧以防损坏传感器法兰口聚四氟乙烯涂层,传感器在水平工艺管道上安装，其两支检测电极要处于水平位置，口径大于300mm的传感器应专设支架。

仪表安装施工方案
一、前言
本文主要介绍在工业领域中仪表安装的施工方案，旨在提高安装效率与质量，确保仪表的正常运行与使用。

二、准备工作
在进行仪表安装前，需要进行以下准备工作：
1.确认仪表的型号与规格，了解其安装要求；
2.准备所需的工具和仪器，包括螺丝刀、扳手、水平仪等；
3.安排好工作人员，保证人员技术能力与安全意识；
4.制定安全操作规程，确保施工过程安全。

三、安装步骤
1. 确定安装位置
根据仪表的使用要求，选择合适的安装位置，确保仪表能够准确读取数据。

2. 连接电路
根据仪表的接线图和电气布置图，正确连接电路，确保电气连接正确无误。

3. 固定安装
使用螺丝、螺母等工具，将仪表牢固地安装在设备或墙壁上，确保安装稳固。

4. 调试测试
安装完成后，进行仪表的调试测试，确保仪表能够准确读取数据。

四、注意事项
1.在安装过程中，严禁使用损坏的仪表进行安装，以免造成安全事故；
2.安装过程中，应注意保护仪表的外壳，避免划伤或损坏；
3.安装完成后，应将多余的零件及时清理干净，确保施工现场整洁；
4.在安装过程中，严格遵守相关安全规定，确保施工人员的人身安全。

五、总结
仪表的安装施工是工业生产中重要的环节，合理的施工方案能够提高安装效率与质量，确保仪表的正常使用。

通过本文的介绍，相信读者能够更好地了解仪表安装的施工步骤与注意事项，为实际工作提供参考与指导。

仪表安装施工方案一、项目背景本文档旨在提供仪表安装施工方案，以确保仪表安装过程的顺利进行和安全性。

仪表安装是工程项目中的重要环节，涉及到测量、监控和控制等关键任务。

本施工方案将详细描述仪表的安装步骤、注意事项和质量控制措施，以确保仪表被正确安装并能够正常运行。

二、前期准备1. 设计确定在进行仪表安装之前，必须确认项目的设计方案已经确定。

设计方案中应包含仪表的型号、规格、安装位置等关键信息。

设计方案的确定将为后续的施工工作提供指导。

2. 仪表采购根据设计方案确定的仪表型号和规格，进行仪表的采购工作。

在采购过程中，需要注意选择可靠的供应商，并确保所采购的仪表质量符合要求。

3. 工具准备为了顺利进行仪表安装工作，需要准备一些必要的工具。

常用的工具包括扳手、钳子、电钻、螺丝刀等。

根据具体的安装要求，可能还需要其他特殊工具，需要提前准备齐全。

4. 资源和时间安排在进行仪表安装之前，需要对所需的人力、物力和时间进行合理的安排。

确保安装过程中有足够的人手，所需的材料和设备也足够供应，以避免工期延误和资源浪费。

三、安装步骤1. 准备工作在开始安装前，需进行一些准备工作：•阅读仪表的安装说明书，了解安装步骤和注意事项；•清理安装位置，确保无杂物和障碍物；•充分了解现场的安全规范和操作规程。

2. 安装支架/座根据仪表的安装位置和要求，选择合适的支架或座。

安装支架/座时，需注意以下事项：•打开安装支架/座的包装，核对配件是否齐全；•将支架/座按照设计方案中的要求，固定在安装位置上；•使用水平仪对支架/座进行水平校准。

3. 连接管路/电缆将管路或电缆与仪表进行连接，需注意以下事项：•根据仪表的接口要求，选择合适的管路和电缆；•确保管路和电缆的连接部分没有漏水或漏电的问题；•使用扳手、钳子等工具，将管路和电缆固定在仪表上。

4. 安装仪表将仪表安装在支架/座上，需注意以下事项：•将仪表轻轻放在支架/座上，并根据设计方案进行适当调整；•使用扳手或螺丝刀等工具，将仪表固定在支架/座上；•注意不要过度拧紧螺丝，以免损坏仪表。

仪表安装专项施工方案1、施工步骤：2、施工准备：2.1在开箱检验时，应由甲方、供货商、监理及我方四方到场共同开箱验货，按照技术协议、装箱单仔细核对数量及规格、型号，防止漏掉任何设备或相关部件，当装箱单与实际到货有出入时，应马上汇报并尽快查明原因，保证现场设备及材料的准确到货。

2.2 当材料到货时，应由供货商提供一份完整、正式、有效的质量证明文件、产品合格证、到货清单。

由甲方、供货商、我方三方共同确认材质、数量、规格、型号，确认无误后，材料方可入库使用，三方各保存一份复印件以待备查。

2.3 中石油吉林化建营口项目部已在施工前提供给甲方一套完整的各工程的工艺部分开工报告，我专业将根据现场需要递交一份仪表专业的开工报告。

2.4 在施工前，应详细核对图纸，在图纸会审时与设计及业主共同解决图纸中存在的问题，并且将会议内容记录在案，便于以后备查。

2.5仪表设备、材料、配件、阀门的检验2.5.1仪表设备的检查2.5.1.1仪表开箱检查时，应无变形、损伤、受潮、零配件丢失等缺陷，外形尺寸符合设计要求。

2.5.1.2铭牌及实物的型号、材质、测量范围、刻度符合设计要求，仪表法兰及垫片应无损伤，接触严密。

2.5.1.3端子、接头、固定应完整。

2.5.1.4合格证、说明书等技术文件齐全。

2.5.1.5做好仪表设备到货检验记录。

2.5.2对仪表用阀门要进行100%的检验，检验内容包括对阀体强度及阀芯严密性试验，试验介质是洁净水，阀体强度试验压力为公称压力的1.5倍，5分钟不泄压为合格，严密性试验压力为公称压力的1.1倍，5分钟内不泄压为合格。

试压合格应在壳体上作出标识，不合格作出标识。

2.5.3电缆、补偿电缆的检验2.5.3.1外观检查如发现绝缘护套有老化、腐蚀、受压等缺陷，不得使用。

2.5.3.2导通及绝缘试验：电缆敷设前要进行导通及绝缘试验，电缆绝缘试验用兆欧表进行，其芯芯之间，芯线与屏蔽之间应大于5MΩ。

2.5.3.3电缆的导通试验应用万用表的欧姆档测试。

自控仪表安装工程施工方案
一、施工前准备
（一）确定施工方案和施工节点
根据设计方案和承载方案等技术要求，编制正式施工方案和施
工节点表单，确
保施工过程中有条不紊，有效控制时间节点。

（二）安全防护措施
施工现场应当建立严格的安全防护措施，包括人员安全、设备
安全和作业安全等
方面的考虑。

在施工前，需要对施工场地进行检查和综合评估，制定详细的安全策略
并制定紧急预案。

（三）准备设备、材料和工具
根据施工方案和人员数量要求，准备所需设备、材料和工具，
分配到各个工位和
作业区域，并做好备用设备和材料到位，以应对突发事件。

同时，应保证设备、材料
和工具的质量，检查和掌握使用规范。

（四）人员组织。

一、编制依据1）我公司与五环科技股份有限公司所签《施工承包合同》（合同编号：07027-PC70-02）。

2）项目的仪表施工蓝图。

3）现行《工业金属管道工程施工及验收规范》GB 50235-1997。

4）现行《建筑电气工程施工质量验收规范》GB50303-2002。

5）现行《自动化仪表工程施工及验收规范》GB50093-2002。

6）现行《自动化仪表工程施工质量验收规范》GB50131-2007。

7）现行《石油化工仪表工程施工技术规程》SH/T3521-2007 。

8）现行《石油化工建设工程项目施工过程技术文件规定》SH3543-2007。

9）现行《石油化工建设工程项目交工技术文件规定》SH/T3503-20079）现行《电气装置安装工程电缆线路施工及验收规范》GB50168-2006。

10)现行《电气装置安装工程接地装置施工及验收规范》GB50169-2006。

11)我公司《质量保证手册》,《质量体系程序》及其配套文件等。

二、工程概况工程名称：开封龙宇化工有限公司年产4万吨聚甲醛项目。

工程建设单位：开封龙宇化工有限公司。

工程建设地点：河南省杞县葛岗镇葛岗村聚甲醛项目工地。

工程设计单位：五环科技股份有限公司。

工程期限：总工期为488天。

工程技术质量要求：安装工程质量达到优良标准。

仪表安装材料：镀锌钢管14718米、无缝钢管3327米、桥架及槽盒740米、电缆68000米，铁构件制作安装5.5吨。

三、现场仪表设备安装及调试方案1 编制说明现场仪表设备在石油、化工等行业应用广泛，其特点是随工艺流程布局分散，而且易损易失精密元器件较多。

随着现代科技的进步，仪表设备产品向多样化、智能化方向发展，安装方式更趋灵活，对施工现场设备防护也提出了更高要求。

为了提高施工现场仪表设备安装、防护质量，向业主提供优良工程产品，履行我公司的质量承诺，特编制本方案。

2 温度仪表（1）双金属温度计的安装及调试a、双金属温度计、压力式温度计应进行示值校准，一般校验点不少于两点。
