应变式传感器

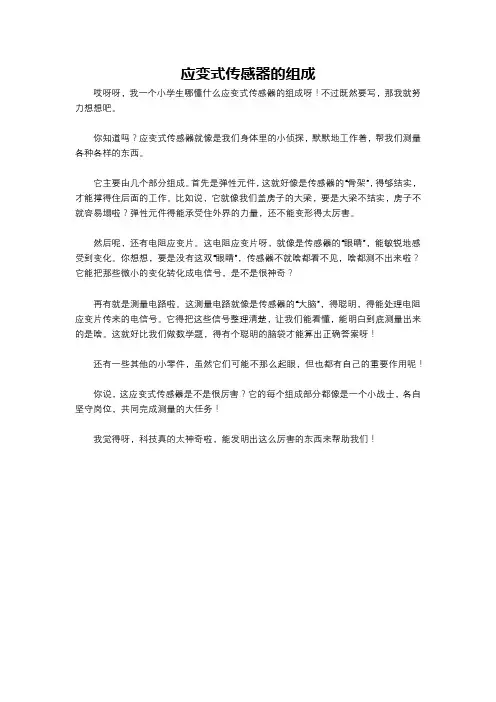

应变式传感器的组成
哎呀呀，我一个小学生哪懂什么应变式传感器的组成呀！不过既然要写，那我就努力想想吧。

你知道吗？应变式传感器就像是我们身体里的小侦探，默默地工作着，帮我们测量各种各样的东西。

它主要由几个部分组成。

首先是弹性元件，这就好像是传感器的“骨架”，得够结实，才能撑得住后面的工作。

比如说，它就像我们盖房子的大梁，要是大梁不结实，房子不就容易塌啦？弹性元件得能承受住外界的力量，还不能变形得太厉害。

然后呢，还有电阻应变片。

这电阻应变片呀，就像是传感器的“眼睛”，能敏锐地感受到变化。

你想想，要是没有这双“眼睛”，传感器不就啥都看不见，啥都测不出来啦？它能把那些微小的变化转化成电信号，是不是很神奇？
再有就是测量电路啦。

这测量电路就像是传感器的“大脑”，得聪明，得能处理电阻应变片传来的电信号。

它得把这些信号整理清楚，让我们能看懂，能明白到底测量出来的是啥。

这就好比我们做数学题，得有个聪明的脑袋才能算出正确答案呀！
还有一些其他的小零件，虽然它们可能不那么起眼，但也都有自己的重要作用呢！
你说，这应变式传感器是不是很厉害？它的每个组成部分都像是一个小战士，各自坚守岗位，共同完成测量的大任务！
我觉得呀，科技真的太神奇啦，能发明出这么厉害的东西来帮助我们！。

应变式力传感器原理
应变式力传感器利用材料的弹性变形特性来测量力的大小。

其工作原理如下：
1. 工作原理简述：
应变式力传感器由弹性材料制成，通常是金属或合金材料。

当外部施加力作用于传感器时，传感器内部的弹性材料会发生变形，而该变形会导致材料内部的应变产生变化。

2. 弹性材料的工作原理：
弹性材料具有弹性恢复能力，即当外力去除后能够恢复到初始状态。

在施加力之前，弹性材料的晶体结构处于初始状态，其晶体格子之间的距离是稳定的。

而当外力作用于材料时，晶格结构会发生略微的变化，晶体格子之间的距离会发生微小的变化。

3. 应变的产生：
当外力作用于弹性材料时，晶格结构的微小变化会导致材料内部产生应变。

应变是指单位长度的变形量，通常用应变率（单位长度的变形比例）来表示。

弹性材料的应变率与外力的大小成正比。

4. 电桥测量原理：
为了测量应变的变化，应变式力传感器通常采用了电桥测量原理。

电桥由四个电阻组成，其中一个电阻位于弹性材料上。

当材料受到外力作用时，其内部的应变发生变化，导致电阻值发生微小变化。

这会导致电桥的输出电压发生变化，从而可以通
过测量输出电压的变化来确定外界施加的力的大小。

总结：
应变式力传感器通过利用弹性材料的应变特性，测量外界施加的力的大小。

其工作原理主要包括弹性材料的应变产生和电桥测量原理。

通过测量电桥输出电压的变化，可以确定外界施加的力的大小。

应变式传感器的分类
应变式传感器是一种常见的物理量传感器，可以通过测量应变来检测各种物理量，如力、压力、重量等。

根据不同的分类标准，应变式传感器有多种分类方式：
1. 根据用途分类：应变式传感器可以用于测量力、压力、重量等物理量，因此可以根据其用途分为测力传感器、称重传感器、压力传感器等。

2. 根据结构形式分类：应变式传感器可以根据其结构形式分为平膜片式、平行梁式、柱式、桥式、悬臂梁式、双梁式、轮辐式、压力环式、板环式等。

3. 根据敏感元件分类：应变式传感器主要由敏感元件和转换元件组成，因此也可以根据敏感元件的材料和结构分为金属电阻应变片和半导体应变片。

4. 根据测量范围分类：应变式传感器可以用于测量各种物理量，其测量范围也各不相同，因此可以根据测量范围分为微应变传感器和大量程传感器。

5. 根据输出信号分类：应变式传感器可以根据其输出信号的类型分为模拟输出和数字输出两种类型。

总之，应变式传感器的分类方式多种多样，可以根据不同的需求和标准进行选择。

应变式、压阻式、压电式传感器特性比较1．应变式传感器应变式传感器是把力的变化转换成电阻值的变化来进行测量的，应变片是由金属导体或半导体制成的电阻体，其阻值随力所产生的应变而变化。

应变效应是导体受机械变形时，其电阻值发生变化的现象。

2．压阻式传感器压阻式传感器的灵敏度比金属丝式应变片的灵敏度高，其精度好，而且响应频率好，工作可靠。

缺点是受温度影响较大，应进行温度补偿压阻效应是物质受外力作用发生变形时，其电阻率发生变化的现象。

3．压电式传感器压电式传感器的原理是基于某些晶体材料的压电效应，目前广泛使用的压电材料有石英和钛酸钡等，当这些晶体受压力作用发生机械变形时，在其相对的两个侧面上产生异性电荷，这种现象称为“压电效应”。

压电式压力传感器不能用作静态测量，一般用于测量脉动压力，不能测量静压力；压电传感器产生的信号很弱而输出阻抗很高，必须根据压电传感器的输出要求，将微弱的信号经过电压放大或电荷放大（一般是电荷放大），同时把高输出阻抗变换成低输出阻抗，此信号才能被示波器或其他二次仪表接受。

压电式传感器与压阻式传感器的区别及其优缺点前边的那个受电场的干扰，后边那个受温度的干扰，看你用在那个场合。

前者的原理是压电效应，后者原理是受力后的应变。

前者的缺点是电荷泄露，优点是结构简单，灵敏度和信噪比高。

后者的缺点是信噪比不高，而且结构比前者复杂，优点是便宜，耐用，频率响应好。

压阻式传感器是根据半导体材料的压阻效应在半导体材料的基片上经扩散电阻而制成的器件。

其基片可直接作为测量传感元件，扩散电阻在基片内接成电桥形式。

当基片受到外力作用而产生形变时，各电阻值将发生变化，电桥就会产生相应的不平衡输出。

用作压阻式传感器的基片（或称膜片）材料主要为硅片和锗片，硅片为敏感材料而制成的硅压阻传感器越来越受到人们的重视，尤其是以测量压力和速度的固态压阻式传感器应用最为普遍。

压电式传感器：基于压电效应的传感器。

是一种自发电式和机电转换式传感器。

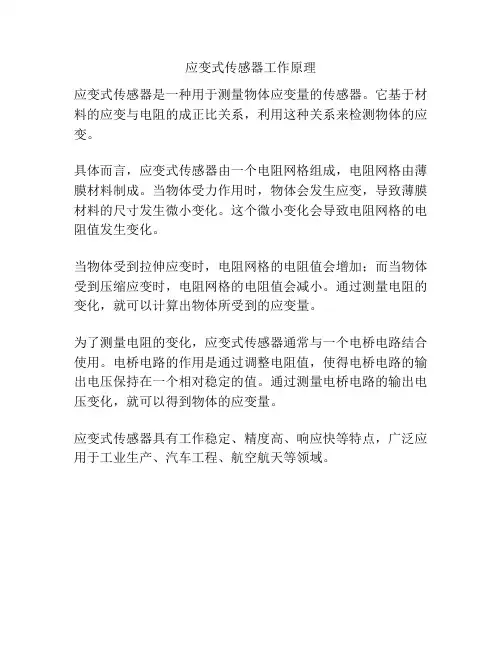

应变式传感器工作原理
应变式传感器是一种用于测量物体应变量的传感器。

它基于材料的应变与电阻的成正比关系，利用这种关系来检测物体的应变。

具体而言，应变式传感器由一个电阻网格组成，电阻网格由薄膜材料制成。

当物体受力作用时，物体会发生应变，导致薄膜材料的尺寸发生微小变化。

这个微小变化会导致电阻网格的电阻值发生变化。

当物体受到拉伸应变时，电阻网格的电阻值会增加；而当物体受到压缩应变时，电阻网格的电阻值会减小。

通过测量电阻的变化，就可以计算出物体所受到的应变量。

为了测量电阻的变化，应变式传感器通常与一个电桥电路结合使用。

电桥电路的作用是通过调整电阻值，使得电桥电路的输出电压保持在一个相对稳定的值。

通过测量电桥电路的输出电压变化，就可以得到物体的应变量。

应变式传感器具有工作稳定、精度高、响应快等特点，广泛应用于工业生产、汽车工程、航空航天等领域。

一、实验目的1. 理解电阻应变式传感器的基本原理和结构。

2. 掌握电阻应变式传感器的测量方法及其在工程中的应用。

3. 通过实验验证电阻应变式传感器在不同应变条件下的响应特性。

二、实验原理电阻应变式传感器是利用电阻材料的应变效应，将机械变形转换为电阻变化的传感器。

其基本原理如下：当电阻丝受到拉伸或压缩时，其长度和截面积将发生变化，从而导致电阻值的变化。

这种电阻值的变化与应变值呈线性关系。

通过测量电阻值的变化，可以计算出应变值。

实验中使用的电阻应变式传感器主要由电阻应变片、引线、电桥电路和电阻应变仪组成。

三、实验器材1. 电阻应变式传感器2. 电桥电路3. 电阻应变仪4. 拉伸装置5. 载荷装置6. 电流表7. 电压表8. 电阻箱四、实验步骤1. 将电阻应变式传感器安装到拉伸装置上，确保传感器与拉伸装置的连接牢固。

2. 将电桥电路连接到电阻应变仪上，并调整电桥电路的平衡。

3. 通过拉伸装置对传感器施加不同等级的拉伸力，记录相应的应变值。

4. 使用电阻应变仪测量电阻值的变化，并计算应变值。

5. 重复步骤3和4，验证电阻应变式传感器在不同应变条件下的响应特性。

五、实验结果与分析1. 电阻应变式传感器在不同应变条件下的响应特性实验结果表明，电阻应变式传感器在不同应变条件下的响应特性良好，其电阻值的变化与应变值呈线性关系。

当拉伸力逐渐增大时，电阻值也随之增大，且变化趋势与应变值的变化趋势基本一致。

2. 电阻应变式传感器的灵敏度实验结果表明，电阻应变式传感器的灵敏度较高。

在相同的应变条件下，电阻应变式传感器的电阻值变化较大，说明其具有较高的灵敏度。

3. 电阻应变式传感器的线性度实验结果表明，电阻应变式传感器的线性度较好。

在一定的应变范围内，电阻应变式传感器的电阻值变化与应变值呈线性关系，说明其具有较高的线性度。

六、实验结论1. 电阻应变式传感器是一种有效的应变测量装置，具有灵敏度高、线性度好等优点。

2. 电阻应变式传感器在工程中具有广泛的应用前景，如结构健康监测、材料力学性能测试等。

电阻应变式传感器工作原理
电阻应变式传感器是一种利用电阻值随物体形变而发生变化的传感器，常被用于测量材料的应变或力的大小。

其工作原理基于导电材料在受到应变时电阻值发生变化的特性。

以下是电阻应变式传感器的基本工作原理：
1. 导电材料的特性：电阻应变式传感器通常使用导电性能较好的金属材料，如铜或铂。

这些材料在受到外部应变（例如拉伸或压缩）时，会导致其内部原子结构的变化，从而改变电阻值。

2. 应变引起电阻变化：当导电材料受到应变时，晶格结构发生变化，导致电子流通的路径发生扭曲或拉伸，从而引起电阻值的变化。

这个变化通常是线性的，与应变的大小成正比。

3. 电桥电路：电阻应变式传感器常常被集成到电桥电路中。

电桥电路包括多个电阻，其中一个是电阻应变式传感器。

当传感器受到应变时，其电阻值发生变化，导致整个电桥电路的电阻不平衡。

通过测量电桥电路两个对角线上的电压差，可以确定电阻变化的大小，从而计算出应变的值。

4. 信号放大和处理：电阻应变式传感器输出的信号较小，通常需要进行放大和处理。

使用放大器、滤波器等电子元件来增强和调整传感器输出的信号，以便更准确地测量和记录应变值。

5. 应变测量与力/压力关联：应变是由物体的形变引起的，通过测量电阻应变式传感器的电阻变化，可以间接地得知物体的形变情况。

进一步，通过已知材料的弹性特性，可以将应变转换为物体所受的力或压力值。

总体而言，电阻应变式传感器通过测量导电材料在应变作用下的电阻变化，实现对物体形变的测量，从而可以用于测量受力物体的力或压力。

这种传感器在工程、结构监测和材料测试等领域得到广泛应用。
