应变片式传感器原理

应变片传感器工作原理
嘿，朋友们！今天咱们来聊聊应变片传感器的工作原理，这可真是个超级有趣的东西呢！
你想想看啊，应变片传感器就像一个神奇的小侦探，随时随地在感知着周围的变化。

它是怎么工作的呢？就好比你有个超厉害的朋友，能敏锐地察觉到你的喜怒哀乐一样。

应变片就像是这个朋友的“眼睛”和“耳朵”！
比如说，在一个大桥上，应变片传感器被安装在那里。

当大桥因为车辆行驶或者风吹等外界因素而产生微小的变形时，应变片传感器这个小机灵鬼立马就能感觉到，“哎呀，这里有变化啦！”。

然后它就会把这个信息传递出去，就像你发现了好玩的事情赶紧告诉小伙伴一样。

它的原理呢，简单来说，就是利用金属的应变效应啦！金属在受到外力作用时会发生变形，这一变形就会导致电阻的变化。

哎呀，这多神奇呀！这就好像你心情好的时候走路都带风，状态都不一样啦！应变片传感器就是通过这种方式，把物理的变化转化为电信号的变化。

你再想想，如果没有应变片传感器，那好多事情我们都没法及时知道呀！它真的是默默在背后为我们付出的小英雄呢！它在各种领域都大显身手，像
是在机械制造中监测机器的运行状态，在建筑工程中保障建筑物的安全。

哇塞，真的是超厉害的有没有！
所以说呀，应变片传感器的工作原理虽然看似复杂，但其实真的很有趣也很重要呢！它就像是我们生活中的小助手，无时无刻不在为我们服务，帮助我们更好地了解和掌控周围的世界！怎么样，现在是不是对应变片传感器的工作原理更感兴趣了呢？。

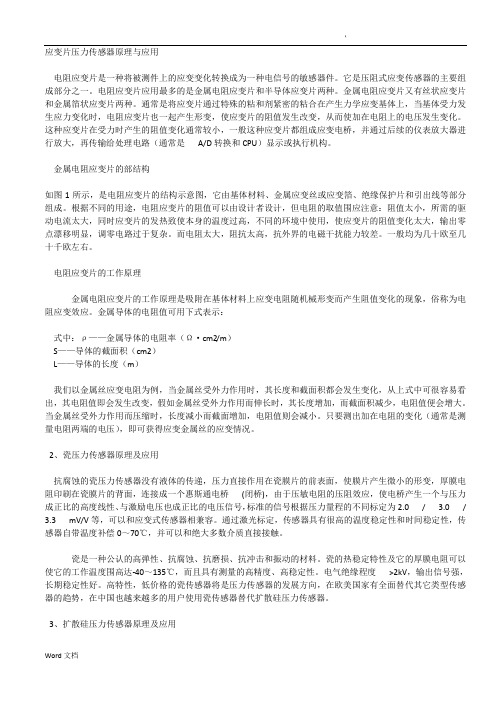

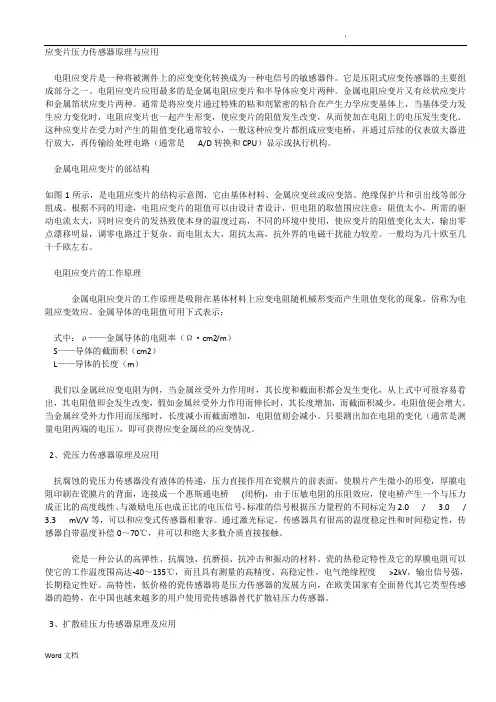

应变片压力传感器原理与应用电阻应变片是一种将被测件上的应变变化转换成为一种电信号的敏感器件。

它是压阻式应变传感器的主要组成部分之一。

电阻应变片应用最多的是金属电阻应变片和半导体应变片两种。

金属电阻应变片又有丝状应变片和金属箔状应变片两种。

通常是将应变片通过特殊的粘和剂紧密的粘合在产生力学应变基体上，当基体受力发生应力变化时，电阻应变片也一起产生形变，使应变片的阻值发生改变，从而使加在电阻上的电压发生变化。

这种应变片在受力时产生的阻值变化通常较小，一般这种应变片都组成应变电桥，并通过后续的仪表放大器进行放大，再传输给处理电路（通常是A/D转换和CPU）显示或执行机构。

金属电阻应变片的部结构如图1所示，是电阻应变片的结构示意图，它由基体材料、金属应变丝或应变箔、绝缘保护片和引出线等部分组成。

根据不同的用途，电阻应变片的阻值可以由设计者设计，但电阻的取值围应注意：阻值太小，所需的驱动电流太大，同时应变片的发热致使本身的温度过高，不同的环境中使用，使应变片的阻值变化太大，输出零点漂移明显，调零电路过于复杂。

而电阻太大，阻抗太高，抗外界的电磁干扰能力较差。

一般均为几十欧至几十千欧左右。

电阻应变片的工作原理金属电阻应变片的工作原理是吸附在基体材料上应变电阻随机械形变而产生阻值变化的现象，俗称为电阻应变效应。

金属导体的电阻值可用下式表示：式中：ρ——金属导体的电阻率（Ω·cm2/m）S——导体的截面积（cm2）L——导体的长度（m）我们以金属丝应变电阻为例，当金属丝受外力作用时，其长度和截面积都会发生变化，从上式中可很容易看出，其电阻值即会发生改变，假如金属丝受外力作用而伸长时，其长度增加，而截面积减少，电阻值便会增大。

当金属丝受外力作用而压缩时，长度减小而截面增加，电阻值则会减小。

只要测出加在电阻的变化（通常是测量电阻两端的电压），即可获得应变金属丝的应变情况。

2、瓷压力传感器原理及应用抗腐蚀的瓷压力传感器没有液体的传递，压力直接作用在瓷膜片的前表面，使膜片产生微小的形变，厚膜电阻印刷在瓷膜片的背面，连接成一个惠斯通电桥(闭桥)，由于压敏电阻的压阻效应，使电桥产生一个与压力成正比的高度线性、与激励电压也成正比的电压信号，标准的信号根据压力量程的不同标定为2.0 / 3.0 / 3.3 mV/V等，可以和应变式传感器相兼容。

应变片式传感器原理应变片式传感器是一种常用于测量物体应变量的传感器。

它基于弹性元件产生的变形来测量物体的力、压力、力矩、重力等各种应变物理量。

应变片式传感器由一个金属片制成，表面有细小的金属应变计。

当力或压力作用于传感器上时，金属片会发生微小的形变，而这种形变会导致金属应变计发生电阻值的变化。

通过测量电阻值的变化，可以确定外部力或压力的大小。

1.金属片造成应变：外部力或压力作用在传感器上时，传感器材料会发生微小的变形或扭曲，这会导致传感器产生应变。

2.应变计感知应变：应变片表面的应变计是一种具有电阻性质的金属网格或导线。

应变导线的电阻值会随应变的大小而发生变化。

通常情况下，应变计是作为被测物体和传感器之间的一个技术层靠贴合在一起的。

3.测量电阻变化：应变计所在的电路通过电极连接到测量电路中。

当外部力或压力作用在传感器上时，电阻值会发生变化。

通过测量电阻值的变化，可以确定外部力或压力的大小。

4.数据处理：测量电路通常包括一个放大器和一个模数转换器。

放大器用来放大应变计产生的微小电压信号，模数转换器将模拟电压转换为数字信号，以便于后续处理和分析。

应变片式传感器的优点是结构简单，响应速度快，测量范围广。

它广泛应用于工程领域、自动化控制、材料测试、航天航空等领域。

在工程应用中，应变片式传感器可以用来测量桥梁、建筑物、汽车、船舶等结构材料的应变情况，以便于评估结构的稳定性和安全性。

在航空航天领域，应变片式传感器可以用来测量飞机翼上的气动力，以及航天器发射和着陆时的载荷情况。

然而，应变片式传感器也存在一些限制。

首先，金属应变计精度受到材料本身的特性和制造工艺的限制。

其次，温度变化也会对应变片式传感器的测量精度产生影响。

因为金属的热膨胀系数是有限的，当温度发生变化时，金属片会膨胀或收缩，从而影响测量结果。

因此，在应用中需要对温度进行补偿，以提高测量精度。

总之，应变片式传感器是一种重要的传感器类型，广泛应用于工程、自动化控制、材料测试和航空航天等领域。

应变片式压力传感器工作原理应变片式压力传感器是一种常用的压力测量设备，它通过检测物体受力而产生的应变来测量压力大小。

其工作原理基于材料力学中的应变-应力关系。

应变片式压力传感器的工作原理可以分为两个主要步骤：应变测量和压力计算。

首先，应变片感知物体受力后产生的应变。

应变片是一种特殊的电阻材料，通常由金属或半导体材料制成。

当物体受力时，应变片会发生微小的形变，从而产生应变。

应变片上的电阻值会随着应变的变化而发生相应的变化。

为了测量应变片上电阻的变化，常用的方法是采用电桥电路。

电桥电路由四个电阻组成，其中一个电阻是变化的应变片电阻，其余三个电阻是固定的。

当应变片受到应变时，电桥电路中的电阻差会导致电压差的产生。

这个电压差可以通过测量电桥电路的输出电压来得到。

接下来，根据应变和压力之间的线性关系，可以通过压力传感器的校准曲线来将输出电压转换为压力值。

校准曲线可以通过实验测量获得，将已知压力值与输出电压值进行对应，获得一个压力-电压的关系曲线。

当测量到的输出电压通过校准曲线转换后，就可以得到物体所受的压力值。

应变片式压力传感器的精度和灵敏度主要取决于应变片的材料和几何形状。

常用的应变片材料有金属（如钢、铜、铝）和半导体材料（如硅）。

不同的材料具有不同的力学性质，因此适用于不同范围的压力测量。

此外，应变片的形状和布局也会影响传感器的灵敏度和响应速度。

需要注意的是，应变片式压力传感器在使用过程中还需要考虑温度对其性能的影响。

由于材料的热膨胀性质，温度变化会导致应变片的形变，从而产生误差。

为了解决这个问题，常见的方法是在应变片上加热敏电阻，通过测量电阻值的变化来补偿温度的影响。

应变片式压力传感器通过检测物体受力而产生的应变来测量压力大小。

其工作原理基于应变测量和压力计算两个步骤。

通过测量应变片上电阻的变化，并将输出电压转换为压力值，可以实现对压力的准确测量。

在实际应用中，还需要考虑材料的选择和温度补偿等因素，以提高传感器的性能和精度。

实验一应变式传感器一、应变片单臂电桥性能实验〔一〕、实验目的：了解电阻应变片的工作原理与应用并掌握应变片测量电路。

〔二〕、基本原理：电阻应变式传感器是在弹性元件上通过特定工艺粘贴电阻应变片来组成。

一种利用电阻材料的应变效应将工程结构件的内部变形转换为电阻变化的传感器。

此类传感器主要是通过一定的机械装置将被测量转化成弹性元件的变形，然后由电阻应变片将弹性元件的变形转换成电阻的变化，再通过测量电路将电阻的变化转换成电压或电流变化信号输出。

它可用于能转化成变形的各种非电物理量的检测，如力、压力、加速度、力矩、重量等，在机械加工、计量、建筑测量等行业应用十分广泛。

1、应变片的电阻应变效应所谓电阻应变效应是指具有规则外形的金属导体或半导体材料在外力作用下产生应变而其电阻值也会产生相应地改变，这一物理现象称为“电阻应变效应”。

以圆柱形导体为例：设其长为：L、半径为r、材料的电阻率为ρ时，根据电阻的定义式得〔1—1〕当导体因某种原因产生应变时，其长度L、截面积A和电阻率ρ的变化为dL、dA、dρ相应的电阻变化为dR。

对式〔1—1〕全微分得电阻变化率 dR/R为：〔1—2〕式中：dL/L为导体的轴向应变量εL; dr/r为导体的横向应变量εr由材料力学得：εL= - μεr (1—3)式中：μ为材料的泊松比，大多数金属材料的泊松比为左右；负号表示两者的变化方向相反。

将式〔1—3〕代入式〔1—2〕得：〔1—4〕式〔1—4〕说明电阻应变效应主要取决于它的几何应变〔几何效应〕和本身特有的导电性能〔压阻效应〕。

2、应变灵敏度它是指电阻应变片在单位应变作用下所产生的电阻的相对变化量。

(1)、金属导体的应变灵敏度K：主要取决于其几何效应；可取〔1—5〕其灵敏度系数为：K=金属导体在受到应变作用时将产生电阻的变化，拉伸时电阻增大，压缩时电阻减小，且与其轴向应变成正比。

金属导体的电阻应变灵敏度一般在2左右。

(2)、半导体的应变灵敏度：主要取决于其压阻效应；dR/R<≈dρ⁄ρ。

CFBLY轮辐压力传感器就是一款应变片式压力传感器，其工作原理是运用了应变式，量程是200kg~100t之间，已经广泛应用于工业系统中力的测量和天车秤、轨道衡、料斗秤等各种称重、测力的工业自动化测量控制系统。

应变式压力传感器，从字面了解，其应变式是原理，其压力传感器是产品类型，而CFBLY轮辐压力传感器就是这样的一款传感器。

1、应变式原理
其内部基本构造一般是由敏感栅、基底、引线、盖片等组成。

敏感栅由直径为0.01-0.05mm、高电阻系数的细丝弯曲而成栅状，它实际上是一个电阻元件，是电阻应变片感受构件应变的敏感部分。

敏感栅用粘合剂将其固定在基底上。

基底的作用应保证将构件上应变准确地传递到敏感栅上去。

因此它必须作得很薄，一般为
0.03-0.06mm，使它能与试件及敏感栅牢固地粘结在一起。

2、压力传感器外形尺寸简图：
3、压力传感器主要量程型号：
蚌埠高灵传感系统工程有限公司在自主创新的基础上开发生产出力敏系列各类传感器上百个品种，各种应用仪器仪表和系统，以及各种起重机械超载保护装置，可以广泛应用于油田、化工、汽车、起重机械、建设、建材、机械加工、热电、军工、交通等领域。

公司除大规模生产各种规格的高精度、高稳定性、高可靠性常规产品外,还可根据用户具体要求设计特殊的非标传感器,以满足用户的特殊要求。

如果您想进一步的了解，可以直接点击官网高灵传感进行在线了解。

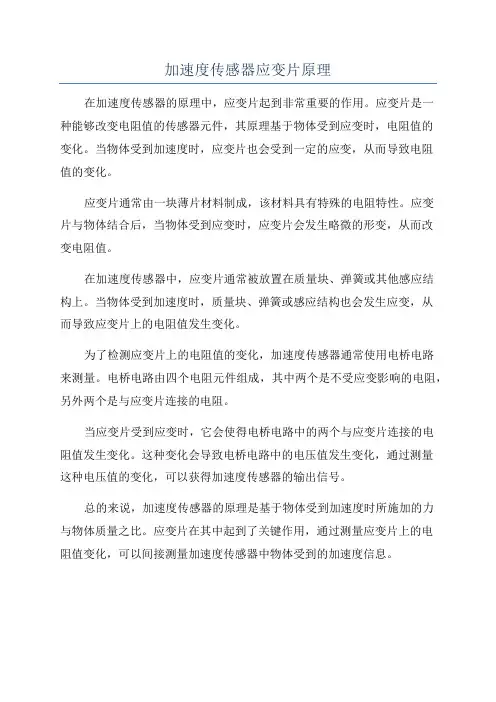

加速度传感器应变片原理
在加速度传感器的原理中，应变片起到非常重要的作用。

应变片是一
种能够改变电阻值的传感器元件，其原理基于物体受到应变时，电阻值的
变化。

当物体受到加速度时，应变片也会受到一定的应变，从而导致电阻
值的变化。

应变片通常由一块薄片材料制成，该材料具有特殊的电阻特性。

应变
片与物体结合后，当物体受到应变时，应变片会发生略微的形变，从而改
变电阻值。

在加速度传感器中，应变片通常被放置在质量块、弹簧或其他感应结
构上。

当物体受到加速度时，质量块、弹簧或感应结构也会发生应变，从
而导致应变片上的电阻值发生变化。

为了检测应变片上的电阻值的变化，加速度传感器通常使用电桥电路
来测量。

电桥电路由四个电阻元件组成，其中两个是不受应变影响的电阻，另外两个是与应变片连接的电阻。

当应变片受到应变时，它会使得电桥电路中的两个与应变片连接的电
阻值发生变化。

这种变化会导致电桥电路中的电压值发生变化，通过测量
这种电压值的变化，可以获得加速度传感器的输出信号。

总的来说，加速度传感器的原理是基于物体受到加速度时所施加的力
与物体质量之比。

应变片在其中起到了关键作用，通过测量应变片上的电
阻值变化，可以间接测量加速度传感器中物体受到的加速度信息。
