应变式传感器工作原理、结构和应用

应变式压力传感器的原理及应用
一、应变式压力传感器的工作原理
应变式压力传感器是通过应变测量物体受力大小的一种传感器。

其工作原理是：在物体内部或表面放置应变片，当外部施加压力时，应变片就会发生形变并沿着其敏感方向产生感应电阻的变化。

传感器接收感应电阻的信号，并将其转化为电信号输出。

因此，当外界的压力改变时，应变感应电阻的值也随之改变，进而实现对压力变化的检测与测量。

二、应变式压力传感器在电子秤中的应用
电子秤是应变式压力传感器的主要应用领域之一。

在电子秤中，传感器被安装在秤盘下面，在物品放在秤盘上时，其所承受的重力会被传感器感知并转化为电信号，进而计算出物品的重量。

目前，市面上电子秤的类型繁多，其中最为流行的是称重范围较小（数百克至数千克）的电子秤。

这类秤采用应变式压力传感器作为其核心部件，具有灵敏度高、精度高、反应迅速的特点。

同时，由于应变式压应力传感器具有结构简单，易于维护等优点，因此在电子秤中的应用也较为广泛。

应变式压力传感器工作原理
应变式压力传感器是一种将物理量转换为电信号输出的传感器。

它的工作原理是利用应变效应，将物体在受力后产生的应变转换为电信号输出。

应变效应是指物体在受力后发生微小的形变，这种形变随着力的大小和方向的变化而变化。

应变式压力传感器利用这种应变效应来实现压力的测量。

具体而言，应变式压力传感器通常由一个弹性体和一些电阻片组成。

当弹性体受到压力时，会发生微小的应变，使得电阻片的电阻值发生变化。

这种变化可以通过电路进行测量，并转换为电信号输出，从而实现压力的测量。

这里需要注意的是，弹性体的形状和材料都会对传感器的灵敏度和精度产生影响。

因此，设计和选择弹性体时需要考虑实际应用的要求，以达到较好的测量效果。

应变式压力传感器还需要进行校准，以保证测量结果的准确性。

校准的方法通常是在已知压力下进行比较测量，然后根据测量结果进行调整。

应变式压力传感器是一种常用的压力传感器，可以实现高精度的压力测量。

它的工作原理是利用应变效应，将物体在受力后产生的微
小应变转换为电信号输出。

在实际应用中，需要根据要求进行弹性体的选择和设计，并进行校准以保证测量结果的准确性。

应变式传感器工作原理应变式传感器是一种常用的传感器，可以用来测量物体的应变或变形。

它们通常用于工程、建筑、汽车和航空航天等领域，用于监测结构的变形、应变和应力。

在本文中，我们将探讨应变式传感器的工作原理，以及它们在实际应用中的一些常见用途。

应变式传感器的工作原理基于材料的电阻率随应变变化的特性。

当一个材料受到外部力的作用时，它会发生应变，导致材料的电阻发生变化。

应变式传感器利用这种原理，将材料的电阻变化转化为电信号，从而实现对应变的测量。

应变式传感器通常由敏感材料、电路和输出接口组成。

敏感材料是传感器的核心部件，它可以是金属、半导体或者陶瓷等材料。

当敏感材料受到应变时，它的电阻会发生变化。

电路部分则负责将敏感材料的电阻变化转化为电压或电流信号，输出接口则将信号传输给外部设备进行处理或显示。

应变式传感器可以分为多种类型，包括电阻应变式传感器、电容应变式传感器和电感应变式传感器等。

其中，电阻应变式传感器是最常见的一种类型。

它们通常由敏感材料组成的电桥电路和信号处理电路组成，可以实现对应变的高精度测量。

在实际应用中，应变式传感器有着广泛的用途。

在工程领域，它们可以用于监测建筑结构的变形和应变，以及汽车和飞机的结构健康监测。

在制造业中，应变式传感器可以用于监测机械设备的应变和应力，从而实现对设备状态的实时监测和预警。

此外，应变式传感器还可以用于医疗设备、体育器材和安全防护设备等领域。

总的来说，应变式传感器是一种非常重要的传感器，它可以实现对物体应变和变形的高精度测量。

通过了解其工作原理和实际应用，我们可以更好地理解和应用这一技术，为各种领域的工程和科学研究提供支持和帮助。

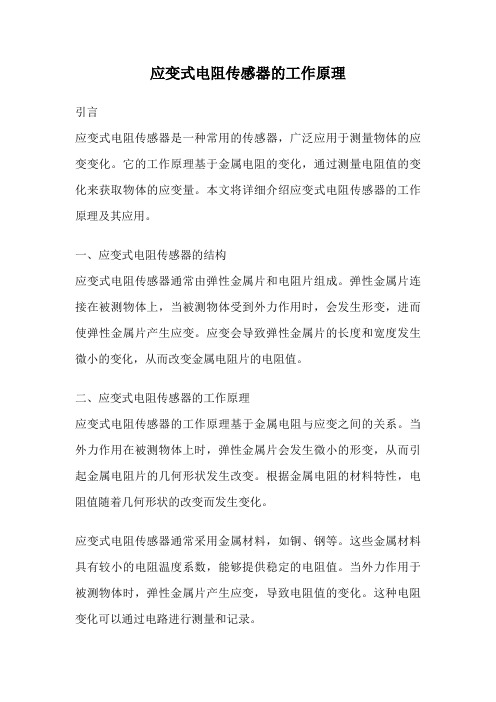

应变式电阻传感器的工作原理引言应变式电阻传感器是一种常用的传感器，广泛应用于测量物体的应变变化。

它的工作原理基于金属电阻的变化，通过测量电阻值的变化来获取物体的应变量。

本文将详细介绍应变式电阻传感器的工作原理及其应用。

一、应变式电阻传感器的结构应变式电阻传感器通常由弹性金属片和电阻片组成。

弹性金属片连接在被测物体上，当被测物体受到外力作用时，会发生形变，进而使弹性金属片产生应变。

应变会导致弹性金属片的长度和宽度发生微小的变化，从而改变金属电阻片的电阻值。

二、应变式电阻传感器的工作原理应变式电阻传感器的工作原理基于金属电阻与应变之间的关系。

当外力作用在被测物体上时，弹性金属片会发生微小的形变，从而引起金属电阻片的几何形状发生改变。

根据金属电阻的材料特性，电阻值随着几何形状的改变而发生变化。

应变式电阻传感器通常采用金属材料，如铜、钢等。

这些金属材料具有较小的电阻温度系数，能够提供稳定的电阻值。

当外力作用于被测物体时，弹性金属片产生应变，导致电阻值的变化。

这种电阻变化可以通过电路进行测量和记录。

三、应变式电阻传感器的应用1. 强度测量：应变式电阻传感器常用于测量材料的强度。

通过将传感器粘贴在被测物体上，当物体受到外力时，传感器测量所产生的应变，从而间接测量物体的强度。

2. 应力测量：应变式电阻传感器可用于测量材料的应力。

应力是单位面积上的力，通过测量物体的应变量，可以计算出物体的应力值。

3. 位移测量：应变式电阻传感器在位移测量中也有广泛应用。

通过将传感器安装在机械结构上，当结构发生位移时，传感器可以测量出位移的大小。

4. 压力测量：应变式电阻传感器可用于测量液体或气体的压力。

将传感器安装在压力容器中，当容器受到压力时，传感器测量所产生的应变，从而计算出压力值。

结论应变式电阻传感器通过测量金属电阻的变化，实现对物体应变量的测量。

其工作原理简单而有效，应用广泛。

无论是强度测量、应力测量、位移测量还是压力测量，应变式电阻传感器都发挥了重要作用。

实验一应变式传感器一、应变片单臂电桥性能实验〔一〕、实验目的：了解电阻应变片的工作原理与应用并掌握应变片测量电路。

〔二〕、基本原理：电阻应变式传感器是在弹性元件上通过特定工艺粘贴电阻应变片来组成。

一种利用电阻材料的应变效应将工程结构件的内部变形转换为电阻变化的传感器。

此类传感器主要是通过一定的机械装置将被测量转化成弹性元件的变形，然后由电阻应变片将弹性元件的变形转换成电阻的变化，再通过测量电路将电阻的变化转换成电压或电流变化信号输出。

它可用于能转化成变形的各种非电物理量的检测，如力、压力、加速度、力矩、重量等，在机械加工、计量、建筑测量等行业应用十分广泛。

1、应变片的电阻应变效应所谓电阻应变效应是指具有规则外形的金属导体或半导体材料在外力作用下产生应变而其电阻值也会产生相应地改变，这一物理现象称为“电阻应变效应”。

以圆柱形导体为例：设其长为：L、半径为r、材料的电阻率为ρ时，根据电阻的定义式得〔1—1〕当导体因某种原因产生应变时，其长度L、截面积A和电阻率ρ的变化为dL、dA、dρ相应的电阻变化为dR。

对式〔1—1〕全微分得电阻变化率 dR/R为：〔1—2〕式中：dL/L为导体的轴向应变量εL; dr/r为导体的横向应变量εr由材料力学得：εL= - μεr (1—3)式中：μ为材料的泊松比，大多数金属材料的泊松比为左右；负号表示两者的变化方向相反。

将式〔1—3〕代入式〔1—2〕得：〔1—4〕式〔1—4〕说明电阻应变效应主要取决于它的几何应变〔几何效应〕和本身特有的导电性能〔压阻效应〕。

2、应变灵敏度它是指电阻应变片在单位应变作用下所产生的电阻的相对变化量。

(1)、金属导体的应变灵敏度K：主要取决于其几何效应；可取〔1—5〕其灵敏度系数为：K=金属导体在受到应变作用时将产生电阻的变化，拉伸时电阻增大，压缩时电阻减小，且与其轴向应变成正比。

金属导体的电阻应变灵敏度一般在2左右。

(2)、半导体的应变灵敏度：主要取决于其压阻效应；dR/R<≈dρ⁄ρ。

应变式电阻传感器的工作原理引言应变式电阻传感器是一种常用的传感器，广泛应用于工程领域。

其工作原理是利用材料的应变特性来测量所受力的大小。

本文将详细介绍应变式电阻传感器的工作原理以及其在实际应用中的一些特点。

一、工作原理应变式电阻传感器是通过在感应材料中引入电阻应变来测量外力的。

当受力作用于材料时，材料会发生应变，即长度或形状发生变化。

这种应变会导致材料的电阻发生变化，进而改变电路中的电流和电压。

具体来说，应变式电阻传感器通常由一条细长的金属电阻丝或薄膜组成，该电阻丝或薄膜被粘合在一个弹性体基座上。

当外力作用于传感器时，弹性体基座会发生形变，从而使电阻丝或薄膜发生拉伸或压缩。

这些形变会导致电阻丝或薄膜的电阻值发生变化。

二、工作特点1. 高精度：应变式电阻传感器具有较高的测量精度，可达到微米级别。

这使得它在许多精密测量领域得到广泛应用，如机械工程、材料科学等。

2. 宽测量范围：应变式电阻传感器的测量范围较宽，可以覆盖从微小变形到大变形的范围。

这使得它适用于各种不同应变程度的测量需求。

3. 快速响应：应变式电阻传感器具有快速的响应速度，可以实时地测量外力的变化。

这使得它在需要实时监测的应用中非常有用，如结构健康监测、力学测试等。

4. 抗干扰性强：应变式电阻传感器对外界干扰具有一定的抗干扰性能。

它的结构设计使其能够有效屏蔽外界电磁干扰，提高测量的准确性。

5. 结构简单：应变式电阻传感器的结构相对简单，制造成本较低。

这使得它成为一种经济实用的传感器。

三、应用领域应变式电阻传感器在工程领域有广泛的应用，以下是一些常见的应用领域：1. 结构健康监测：应变式电阻传感器可以用于监测建筑物、桥梁、飞机等结构体的应变情况，及时发现并修复潜在的结构问题。

2. 材料力学测试：应变式电阻传感器可以用于测量材料的力学性能，如材料的强度、刚度等参数。

3. 汽车工程：应变式电阻传感器可以用于测量汽车零部件的应变情况，如发动机支架、悬挂系统等。

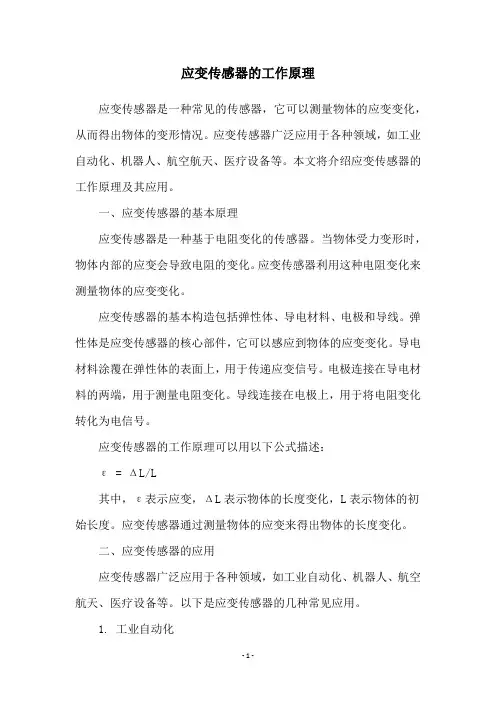

应变传感器的工作原理应变传感器是一种常见的传感器，它可以测量物体的应变变化，从而得出物体的变形情况。

应变传感器广泛应用于各种领域，如工业自动化、机器人、航空航天、医疗设备等。

本文将介绍应变传感器的工作原理及其应用。

一、应变传感器的基本原理应变传感器是一种基于电阻变化的传感器。

当物体受力变形时，物体内部的应变会导致电阻的变化。

应变传感器利用这种电阻变化来测量物体的应变变化。

应变传感器的基本构造包括弹性体、导电材料、电极和导线。

弹性体是应变传感器的核心部件，它可以感应到物体的应变变化。

导电材料涂覆在弹性体的表面上，用于传递应变信号。

电极连接在导电材料的两端，用于测量电阻变化。

导线连接在电极上，用于将电阻变化转化为电信号。

应变传感器的工作原理可以用以下公式描述：ε = ΔL/L其中，ε表示应变，ΔL表示物体的长度变化，L表示物体的初始长度。

应变传感器通过测量物体的应变来得出物体的长度变化。

二、应变传感器的应用应变传感器广泛应用于各种领域，如工业自动化、机器人、航空航天、医疗设备等。

以下是应变传感器的几种常见应用。

1. 工业自动化应变传感器可以用于测量机械设备的变形情况，从而判断设备是否正常运行。

例如，应变传感器可以用于测量机械臂的变形情况，从而控制机械臂的运动轨迹。

2. 机器人应变传感器可以用于测量机器人的变形情况，从而调整机器人的姿态和运动轨迹。

例如，应变传感器可以用于测量机器人手臂的变形情况，从而控制机器人手臂的运动轨迹和力度。

3. 航空航天应变传感器可以用于测量航空航天器的变形情况，从而判断航空航天器是否正常运行。

例如，应变传感器可以用于测量飞机机翼的变形情况，从而调整飞机的姿态和飞行速度。

4. 医疗设备应变传感器可以用于测量人体的变形情况，从而判断人体是否正常运行。

例如，应变传感器可以用于测量人体骨骼的变形情况，从而诊断骨折和关节疾病。

三、应变传感器的优缺点应变传感器具有以下优点：1. 测量精度高应变传感器可以测量微小的应变变化，从而得出高精度的测量结果。

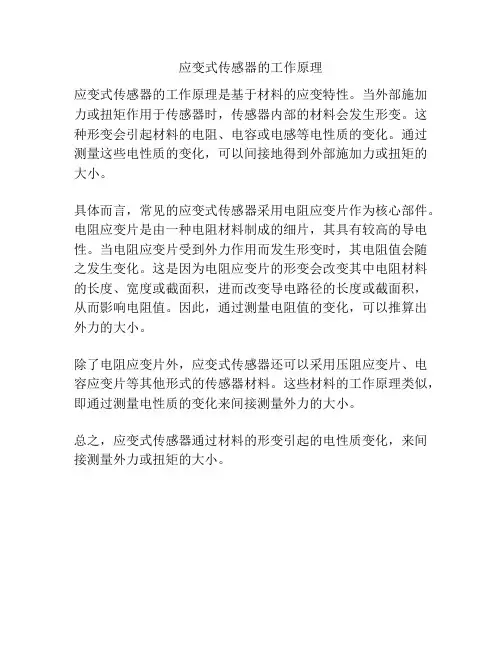

应变式传感器的工作原理
应变式传感器的工作原理是基于材料的应变特性。

当外部施加力或扭矩作用于传感器时，传感器内部的材料会发生形变。

这种形变会引起材料的电阻、电容或电感等电性质的变化。

通过测量这些电性质的变化，可以间接地得到外部施加力或扭矩的大小。

具体而言，常见的应变式传感器采用电阻应变片作为核心部件。

电阻应变片是由一种电阻材料制成的细片，其具有较高的导电性。

当电阻应变片受到外力作用而发生形变时，其电阻值会随之发生变化。

这是因为电阻应变片的形变会改变其中电阻材料的长度、宽度或截面积，进而改变导电路径的长度或截面积，从而影响电阻值。

因此，通过测量电阻值的变化，可以推算出外力的大小。

除了电阻应变片外，应变式传感器还可以采用压阻应变片、电容应变片等其他形式的传感器材料。

这些材料的工作原理类似，即通过测量电性质的变化来间接测量外力的大小。

总之，应变式传感器通过材料的形变引起的电性质变化，来间接测量外力或扭矩的大小。

应变式荷重传感器，简单的说，其工作原理是应变式物理变化的荷重传感器，主要采用的是双剪切梁式结构，综合精度高、安装简单方便、长期稳定性好、兼容性好，所以它可以广泛应用于起重、水利、煤矿等行业的自动化测量控制系统。

1、荷重传感器应变式原理
敏感栅、基底、引线、盖片等组成其内部敏感零部件。

在测试时，将应变片用粘合剂牢固地粘贴在被测试件的表面上，随着试件受力变形，应变片的敏感栅也获得同样的变形，从而使其电阻随之发生变化，而此电阻变化是与试件应变成比例的，因此如果通过一定测量线路将这种电阻变化转换为电压或电流变化，然后再用显示记录仪表将其显示记录下来，就能知道被测试件应变量的大小。

2、定滑轮式荷重传感器产品介绍
定滑轮式荷重传感器用其作为滑轮座来测量载体的重量，特点是采用两端支撑，中间受力的桥式结构，恰似两个完全相同的悬臂梁传感器对接在一起。

量程范围广，测量精度高，性能稳定可靠，抗侧向力和抗冲击性能好，安装使用方便。

一般也可做成4—20mA二线制输出。

以下是定滑轮式荷重传感器重要技术参数表格，可以供大家学习用：
蚌埠高灵传感系统工程有限公司在自主创新的基础上开发生产出力敏系列各类传感器上百个品种，各种应用仪器仪表和系统，以及
各种起重机械超载保护装置，可以广泛应用于油田、化工、汽车、起重机械、建设、建材、机械加工、热电、军工、交通等领域。

公司除大规模生产各种规格的高精度、高稳定性、高可靠性常规产品外,还可根据用户具体要求设计特殊的非标传感器,以满足用户的特殊要求。

如果您想进一步的了解，可以直接点击官网高灵传感进行在线了解。

电阻应变式传感器的工作原理应变式传感器是基于测量物体受力变形所产生应变的一种传感器，最常用的传感元件为电阻应变片。

应用范围：可测量位移、加速度、力、力矩、压力等各种参数。

应变式传感器特点应变式传感器特点①精度高，测量范围广；②使用寿命长，性能稳定可靠；③结构简单，体积小，重量轻；④频率响应较好，既可用于静态测量又可用于动态测量；⑤价格低廉，品种多样，便于选择和大量使用。

1、应变式传感器的工作原理(1) 金属的电阻应变效应金属导体在外力作用下发生机械变形时，其电阻值随着它所受机械变形(伸长或缩短)的变化而发生变化的现象，称为金属的电阻应变效应。

K0称为金属丝的灵敏系数，其物理意义是单位应变所引起的电阻相对变化。

公式简化过程：由式可以明显看出，金属材料的灵敏系数受两个因素影响：一个是受力后材料的几何尺寸变化所引起的，即项；另一个是受力后材料的电阻率变化所引起的，即项。

对于金属材料项比项小得多。

大量实验表明，在电阻丝拉伸比例极限范围内，电阻的相对变化与其所受的轴向应变是成正比的，即K0为常数，于是可以写成：通常金属电阻丝的K0=1.7～4.6。

通常金属电阻丝的K0=1.7～4.6。

(2) 应变片的基本结构及测量原理l称为栅长(标距)，b称为栅宽(基宽)，b×l称为应变片的使用面积。

应变片的规格一般以使用面积和电阻值表示，如3×20mm2，120Ω。

结构简介：电阻丝应变片是用直径为0.025mm具有高电阻率的电阻丝制成的。

为了获得高的阻值，将电阻丝排列成栅状，称为敏感栅，并粘贴在绝缘的基底上。

电阻丝的两端焊接引线。

敏感栅上面粘贴有保护作用的覆盖层。

电阻应变式传感器的应用：数显电子秤（一）工作原理数显电子秤电路原理如图所示，其主要部分为电阻应变式传感器R1及IC2、IC3组成的测量放大电路，和IC1及外围元件组成的数显面板表。

传感器R1采用E350~ZAA箔式电阻应变片，其常态阻值为350O。

应变式传感器实验报告一、引言应变式传感器是一种广泛应用于工业领域的传感器，其主要作用是测量物体的应变量。

本实验旨在通过实验操作和数据分析，深入了解应变式传感器的原理、性能和应用。

二、实验原理1. 应变式传感器的原理应变式传感器是利用金属材料受力时会产生形变而引起电阻值的变化，从而转化成电信号输出。

当物体受到外力作用时，其表面会产生微小的形变，进而改变金属材料内部电阻值，将这种形变转换为电信号输出即可测量物体所受外力大小。

2. 实验仪器与材料（1）多功能测试仪（2）应变片（3）导线3. 实验步骤（1）将应变片粘贴在被测物体表面，并固定好。

（2）将多功能测试仪连接到计算机上，并打开相应软件。

（3）通过测试仪对被测物体施加不同大小的外力，并记录下相应的电信号输出值。

（4）根据实验数据计算出被测物体所受外力大小。

三、实验结果与分析1. 实验数据记录表外力大小（N）电信号输出值（mV）0 010 2.520 5.130 7.840 10.22. 数据分析从实验数据中可以看出，随着被测物体所受外力的增加，其电信号输出值也随之增加，呈现出一定的线性关系。

通过对实验数据进行拟合，可以得到应变式传感器的灵敏度和线性误差等性能指标。

四、实验结论与建议1. 实验结论本实验通过对应变式传感器的原理和性能进行了深入了解，并通过实验操作和数据分析验证了其可靠性和准确性。

应变式传感器在工业领域有着广泛的应用前景。

2. 实验建议（1）在实验过程中要注意被测物体表面必须平整光滑，并且应变片固定牢固。

（2）在进行数据分析时要注意选择合适的拟合方法，并对误差进行修正。

（3）在使用多功能测试仪时要仔细阅读说明书，并按照说明书操作。

五、参考文献[1] 王志勇, 马海彬, 陈明,等. 应变式传感器原理及其应用[J]. 传感器与微系统, 2010(4):1-4.[2] 黄华, 郑海峰. 应变式传感器的原理及应用[J]. 电气自动化,2012(5):25-27.。

应变式压力传感器工作原理概述应变式压力传感器是一种常用的测量压力的传感器，它利用材料在受力作用下产生的应变来转换为电信号。

本文将详细解释应变式压力传感器的工作原理，包括其基本原理、结构和工作过程。

基本原理应变式压力传感器基于胡克定律，即物体受到外力时会发生形变。

当外力施加在物体表面上时，物体会产生拉伸或压缩形变，这种形变称为应变。

根据胡克定律，应变与外力成正比。

传统的应变式压力传感器通常由金属材料制成，并且具有弹性。

当外界施加压力时，金属材料会发生微小的形变，这种形变可以通过电阻、电容或电势差等方式进行测量，并转换为相应的电信号。

结构典型的应变式压力传感器通常由以下几个主要部分组成：1.弹性元件：弹性元件是承受外界压力并发生形变的部分。

它通常由金属材料制成，如钢、铜等。

弹性元件的形状和结构会根据具体的应用需求而有所不同。

2.应变片：应变片是一种金属片，通常被固定在弹性元件上。

当外界施加压力时，弹性元件会产生形变，而应变片则会随之发生相应的应变。

3.传感器芯片：传感器芯片是将应变转换为电信号的关键部分。

它通常包含一个或多个电阻、电容或半导体材料，用于测量和转换应变信号。

传感器芯片还可以包含放大器和滤波器等辅助电路。

4.输出接口：输出接口将传感器芯片测量得到的电信号转换为可读取或处理的形式。

常见的输出接口包括模拟输出、数字输出和无线通信等。

工作过程下面将详细介绍典型应变式压力传感器的工作过程：1.施加压力：首先需要将待测物体施加压力，并使其作用在传感器弹性元件上。

这样，弹性元件就会发生微小的形变。

2.应变测量：当外界施加压力时，弹性元件上的应变片也会发生相应的应变。

这种应变可以通过应变片上的电阻、电容或半导体材料来测量。

–对于电阻式传感器，通常采用维尔斯通桥或全桥电路来测量应变。

这些电路利用了金属材料在受力作用下产生的电阻值发生变化的特性。

–对于电容式传感器，可以利用金属材料在受力作用下产生的电容值发生变化来测量应变。

应变式压力传感器工作原理
应变式压力传感器工作原理
压力传感器是一种用于测量压力的设备，它利用物理和化学变化原理进行测量，而根据物理和化学变化原理不同，压力传感器可分为几种不同的原理，如应变式、电容式、晶体式、填充式、温度补偿式等。

应变式压力传感器原理
应变式压力传感器是一种使用应变物体对压力变化的反应变化
进行测量的传感器，其主要原理是当外设施(如压力、温度)变化时，传感元件内部的物质受到外来的力，会发生物理形变，而形变程度与外力的大小成正比，按照此原理，它可以将外界压力变化转化为电信号来测量、控制和监控外界压力变化。

应变式压力传感器主要结构
应变式压力传感器的结构主要由传感元件、放大器、电源、输出装置以及控制装置等部分组成。

传感元件：传感器的核心部分，它是测量所需的物理参量，并将其转换为电信号，分为应变片、电晶体、气压开关等；
放大器：它的作用是将传感元件输出的微弱的电信号进行放大，使其能够被输出装置所接受；
电源：用于提供放大器和控制装置等电子部件所需要的电源；
输出装置：将放大器的电信号转化为可读的数值或直观图像；
控制装置：可根据应变式压力传感器的输出电信号，控制相应的
电气设备，从而实现远程控制。

应变式压力传感器工作流程
1、当外界压力变化时，会引起传感元件内部物质的变形变化，物质的变形则会引起传感元件的电阻值变化；
2、电阻值变化会引起放大器的输出电压变化；
3、随着放大器的电压变化，控制装置会根据电压变化做出相应的控制；
4、输出装置将放大器的电压变化转化为数值，并显示出来。
