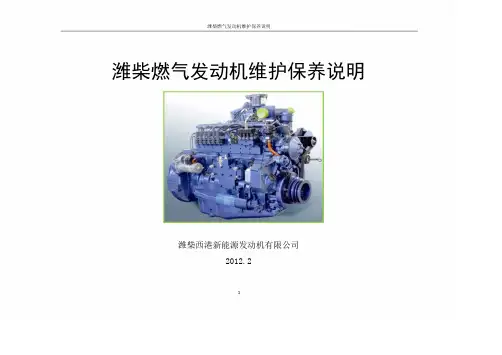

潍柴燃气发动机维护保养说明潍柴燃气发动机维护保养说明潍柴西港新能源发动机有限公司2012.21潍柴燃气发动机维护保养说明目录1发动机维护保养 (1)1.1天然气发动机主要部件说明 (1)1.2系统维护保养要求 (2)1.3电控部件维护保养要求 (4)1.4发动机日常操作要求 (6)2 附录 (8)2.1 Q/WCQTG0017潍柴燃气发动机保养规范 (9)2.2 Q/WCQTG0012《潍柴燃气发动机 REGO稳压器维修规范》 (11)2.3 Q/WCQTG0013《潍柴燃气发动机喷嘴清洗规范》 (15)2.4 Q/WCQTG5.27-2010《潍柴气体发动机机油用油规范》 (23)2.5 Q/WCQTG0007《潍柴燃气发动机火花塞拆装规范》 (25)2.6 《整车 LNG燃气系统使用规范》 (34)2.7 Q/WCQTG0011《潍柴燃气发动机燃气滤清器滤芯更换规范》 (46)2潍柴燃气发动机维护保养说明1 发动机维护保养部件 功能图示ICM控制各缸点混合 使空气和燃ECU 电控模块， 火时刻 器 气充分混合 综合分析控火花 产生电火 废气调节增压器制发动机运 花，点燃缸控制 行塞增压压力 内可燃气阀滤清 过滤燃气中节气 控制进入各 器 高压 传递高压电 （LN 杂质门 缸可燃气量G ）线 给火花塞稳压 控制进入喷电磁 控制燃气管氧传 测量排气中 器 射阀的燃气阀 路通断感器 氧气含量压力（LNG ）FMV向混合器中 点火产生高压电减压 控制进入喷喷射燃料，射阀的燃气 控制燃料的 线圈器压力（CNG ）喷射量1潍柴燃气发动机维护保养说明1.2 系统维护保养要求潍柴天然气发动机是高性能电控发动机，精细的电控部件多，需要精心的维护保养，才能使发动机动力性经济性得到充分发挥，延长其使用寿命。
潍柴气体发动机日常保养及例行保养周期及相关项目参见Q/WCQTG0017《潍柴燃气发动机保养规范》（见附录）。
作者简介：吴世友（１９７３—），男，高级工程师，专业领域：中重型柴油机气缸盖设计。
Ｅ ｍａｉｌ：Ｗｕｓｈｉｙｏｕ＠ｒｄｃ ｆａｗ ｃｏｍ ｃｎ中重型天然气发动机气缸盖设计吴世友 牛放 孟庆宇 陈群 易仁涛（一汽技术中心发动机部，长春１３００１１）摘 要：天然气因其清洁、储量大、热值高、排污低、经济性好等优点成为一种比较理想的发动机代用燃料。
由于天然气燃烧特性的不同，气缸盖的进排气道、缸盖底板、火花塞套及水流概念都要进行全新设计，确保发动机的性能和可靠性。
本文针对多种天然气发动机气缸盖的设计要点进行了总结，所有技术方案和结论均来自发动机可靠性试验。
关键词：天然气；气缸盖；可靠性；温度 近年来随着汽车保有量的不断增加，车辆排放出的有害气体是大气环境污染日趋严重。
石油资源分布不均并日益短缺，并且石油价格也一直高位运行。
天然气因其清洁、储量大、热值高、排污低、经济性好等优点成为一种比较理想的发动机代用燃料［４］。
目前中重型商用车一般装备的是柴油发动机，因此中重型天然气发动设计的基础机型为柴油机。
气缸盖的设计在发动机天然气化改造中是最重要的零部件之一。
由于天然气的润滑性能较差，发动机部件容易磨损，而且天然气热负荷大，排气温度高对气缸盖的低周疲劳也产生不利影响［３］。
因此天然气发动机气缸盖的设计与柴油机相比有较大不同，气缸盖的进排气道、缸盖底板、火花塞套及水流都要进行全新设计，确保发动机的性能和可靠性。
１ 天然气发动机气缸盖常见失效模式及分析 中重型商用车用天然气发动机多是在成熟的柴油机基础上进行设计，按照单燃料天然气发动机对气缸盖的使用要求，将原来安装喷油器的位置改成安装火花塞即可，实现毛坯共用，降低制造成本。
由于天然气和柴油的燃烧特性不同，气缸盖在干热的工作环境下容易出现漏水、磨损、开裂等故障。
设计单燃料天然气发动机气缸盖遇到的第一个问题就是安装火花塞，在原来喷油器套的基础上改进设计以适应火花塞的安装要求。
潍柴天然气发动机结构及工作原理
1.结构
1.1气缸体和气缸盖：气缸体是发动机最重要的部分之一，用于容纳
气缸和阀门机构。
气缸盖则用于封闭气缸顶部并连接气门机构。
1.2活塞与气缸：活塞是发动机的运动部件，通过连杆连接到曲轴上。
它在气缸内上下运动，从而将燃气进行压缩和爆燃。
1.3曲轴箱：曲轴箱是发动机的底部部件，用于容纳和支撑曲轴。
它
还承载了发动机的润滑系统和油底壳。
1.4连杆：连杆连接活塞和曲轴，将活塞的上下直线运动转化为曲轴
的旋转运动。
1.5气门机构：气门机构主要由凸轮轴、气门和气门弹簧等组成。
通
过凸轮轴的旋转，气门打开和关闭，以控制进气和排气。
2.工作原理
2.1进气阶段：当曲轴转动时，活塞向下运动，气缸内产生负压，进
气门打开，将新鲜空气和预混合好的天然气燃料混合物进入排气门。
2.2压缩阶段：当活塞运动到上止点时，气门全部关闭。
此时曲轴继
续旋转，活塞向上运动，将混合气体进行压缩，使燃料更易燃烧。
2.3燃烧阶段：当活塞接近上止点时，点火塞产生火花，点燃混合气体。
燃烧产生的高温高压气体使活塞向下运动，推动曲轴旋转。
2.4排气阶段：当活塞再次接近下止点时，排气门打开，燃烧产物通
过排气门排出。
通过以上四个阶段的循环，潍柴天然气发动机能够持续提供功率，并将燃料燃烧产生的能量转化为机械能供应给车辆进行运行。
