下载文档原格式
第1篇摘要：铝合金因其轻质、高强度、耐腐蚀等优点，被广泛应用于建筑、汽车、航空航天等领域。
铝合金喷涂工艺是提高铝合金表面性能的重要手段，本文将详细介绍铝合金喷涂工艺的原理、分类、工艺流程、质量控制以及应用领域。
一、引言铝合金作为一种重要的轻金属材料，具有良好的综合性能。
然而，纯铝的表面性质较差，容易受到氧化、腐蚀等影响。
为了提高铝合金的表面性能，人们采用了多种表面处理方法，其中铝合金喷涂工艺因其高效、经济、环保等优点而被广泛应用。
二、铝合金喷涂工艺原理铝合金喷涂工艺是利用高速气流将熔融的金属或合金粉末喷射到铝合金表面，使其迅速冷却并形成一层致密的金属涂层。
该涂层具有以下特点：1. 良好的附着力和耐腐蚀性；2. 良好的耐磨性和抗冲击性；3. 优良的耐高温和低温性能；4. 可以为铝合金提供各种颜色和图案。
三、铝合金喷涂工艺分类1. 热喷涂：将金属或合金粉末加热至熔融状态，利用高速气流将其喷射到铝合金表面。
热喷涂工艺包括火焰喷涂、电弧喷涂、等离子喷涂等。
2. 涂层喷涂：将预先制备好的涂料喷涂到铝合金表面。
涂层喷涂工艺包括水性涂料喷涂、粉末涂料喷涂等。
3. 复合喷涂：将两种或两种以上的喷涂方法结合使用，以提高涂层的综合性能。
四、铝合金喷涂工艺流程1. 喷涂前的准备工作：对铝合金表面进行清洗、打磨、除油等预处理，以确保喷涂质量。
2. 选择合适的喷涂材料和工艺：根据铝合金的用途和性能要求，选择合适的喷涂材料和工艺。
3. 喷涂过程：将熔融的金属或合金粉末喷射到铝合金表面，控制喷涂参数，如喷涂速度、距离、气压等。
4. 后处理：对喷涂后的铝合金进行烘烤、固化、检验等后处理，以确保涂层质量。
五、铝合金喷涂工艺质量控制1. 原材料质量：确保喷涂材料和铝合金原材料的质量，避免因原材料质量问题导致涂层性能下降。
2. 喷涂设备：选用性能稳定、操作简便的喷涂设备，确保喷涂过程的顺利进行。
3. 喷涂参数：严格控制喷涂参数，如喷涂速度、距离、气压等，以保证涂层质量。
金属喷射成形技术1. 简介金属喷射成形技术是一种先进的制造工艺，通过高速气流将金属粉末喷射到工件表面，利用热源将金属粉末熔化并与工件表面结合，从而实现零件的制造和修复。
这项技术广泛应用于航空航天、汽车、电子、医疗等领域。
2. 工艺过程金属喷射成形技术主要包括以下几个步骤：步骤一：准备工作在进行金属喷射成形之前，需要对工件进行清洁和预处理。
清洁可以去除表面的污垢和氧化物，提高附着力。
预处理可以提高金属粉末的润湿性和流动性。
步骤二：喷射装置设置喷射装置是实现金属粉末喷射的关键设备。
它通常由气源、加热源、控制系统和喷嘴组成。
气源提供高速气流，加热源提供热能使金属粉末熔化，控制系统用于调节气流速度和温度，喷嘴用于将金属粉末喷射到工件表面。
步骤三：金属粉末喷射在喷射过程中，金属粉末通过喷嘴被高速气流带到工件表面。
加热源提供的热能使金属粉末熔化，并与工件表面结合。
这一过程需要控制气流速度、温度和喷射角度，以确保金属粉末能够均匀地覆盖整个工件表面，并且与工件表面结合牢固。
步骤四：冷却和后处理在金属粉末与工件表面结合后，需要进行冷却和后处理。
冷却可以使金属快速固化，增加材料的硬度和耐磨性。
后处理包括清洁、修整、抛光等步骤，以提高零件的质量和外观。
3. 优点和应用领域金属喷射成形技术具有以下优点：•高效：喷射速度快、生产周期短。
•精密：可以制造复杂形状的零件，精度高。
•节约材料：金属粉末利用率高，浪费少。
•可修复性：可以修复损坏的零件，延长使用寿命。
金属喷射成形技术广泛应用于以下领域：航空航天金属喷射成形技术可以制造航空发动机叶片、涡轮盘等关键零件。
这些零件通常需要具备高温、高压和高速的性能要求，金属喷射成形技术能够满足这些要求，并提供更好的性能和可靠性。
汽车制造金属喷射成形技术可以制造汽车发动机缸体、曲轴箱、排气管等零件。
这些零件通常需要具备轻量化、耐磨、耐腐蚀等特点，金属喷射成形技术能够满足这些要求，并提供更好的燃烧效率和可靠性。
喷射成形超高强铝合金热变形工艺与组织调控技术
喷射成形是一种先进的金属成形工艺，可以制备高性能的铝合金材料。
关于喷射成形超高强铝合金热变形工艺与组织调控技术，其主要涉及以下几个关键方面：
1. 热加工图：通过建立喷射成形超高强铝合金的热加工图，可以确定合适的热加工工艺参数窗口，从而获得良好的成形性能和组织。
热加工图可以采用实验和模拟相结合的方法进行绘制。
2. 热变形行为：研究喷射成形超高强铝合金的热变形行为，包括应力-应变曲线、流动应力、动态再结晶等，有助于理解材料的热变形机制和优化成形工艺。
3. 微观组织调控：通过控制热加工参数和后续处理工艺，可以调控喷射成形超高强铝合金的微观组织，如晶粒尺寸、相组成、第二相分布等。
这些微观组织参数对材料的力学性能和成形性能具有重要影响。
4. 性能优化：通过合理的热变形工艺和组织调控，可以显著提高喷射成形超高强铝合金的力学性能，如强度、韧性、疲劳性能等。
同时，也可以改善其成形性能，使其适用于更广泛的应用领域。
5. 工业应用：喷射成形超高强铝合金在航空航天、汽车、轨道交通等领域具有广阔的应用前景。
通过推广和应用相关热变形工艺与组织调控技术，可以实现喷射成形超高强铝合金的规模化生产和应用。
总之，喷射成形超高强铝合金热变形工艺与组织调控技术是一个涉及多个方面的研究领域。
通过深入研究和优化，有望为高性能铝合金材料的发展和应用提供重要的技术支持。
喷射成形工艺的发展现状及其对先进铝合金产业的影响张 豪1,2,张 捷2,杨 杰2,杨永平2,张 荻1,曾苏民3(1.上海交通大学金属基复合材料国家重点实验室,上海 200030;2.张家港华通喷射成形有限公司,江苏 张家港 215625;3.西南铝业(集团)有限责任公司,重庆 九龙坡 401326)摘要:对喷射成形技术的发展现状及其对先进铝合金产业结构的影响作了综述和分析。
认为喷射成形工艺是一种新型的快速凝固近形材料制备方法,其产品具有组织精细、合金含量高、力学性能优越、生产效率高、产品规格大的优点,填补了传统铸造和粉末冶金工艺的产品空白,将对铝合金性能升级和产业结构产生深远影响,推动我国先进铝合金产业的发展。
关键词:喷射成形;铝合金;粉末冶金;治金工艺中图分类号:TG113.1 文献标识码:A 文章编号:1005-4898(2005)04-0001-06Current Development Situation of Spray Forming Process and Its Influence on Advanced Aluminum Alloy IndustryZHANG Hao 1,2,ZHANG Jie 2,YANG Jie 2,YANG Yong -ping 2,ZHANG Di 1,ZENG Su -min 3(1.State Key Laboratory of Metal Matrix Composites ,Shanghai Jiaotong University ,Shanghai 200030;2.Zhangjiagang Huatong Spra y For ming Co .Ltd .,Jiangsu 215625;3.Southwest Aluminum (Group )Co .Ltd .,Chongqing 401326,China )Abstract :The current develop ment situation of spray forming process and its influence on advanced aluminum alloy industril struc -ture are described and analyzed .It is known that spary forming process is a novel rapid solidification technology for metal produc -tion .The advantages of the products made by this process include fine microstructure ,high alloy content ,excellent mechanical properties ,high productivity and large scale product .The process has been filling a vacancy in conventional casting and p ower metallurgical processes .Key words :spray forming ;alu minum alloy ;powder metallurgy ;metallurgical process收稿日期:2005-06-03作者简介:张豪(1970-),江苏镇江人,上海交通大学材料学院博士后,韩国国家科学技术研究院(KIST )高级访问学者。

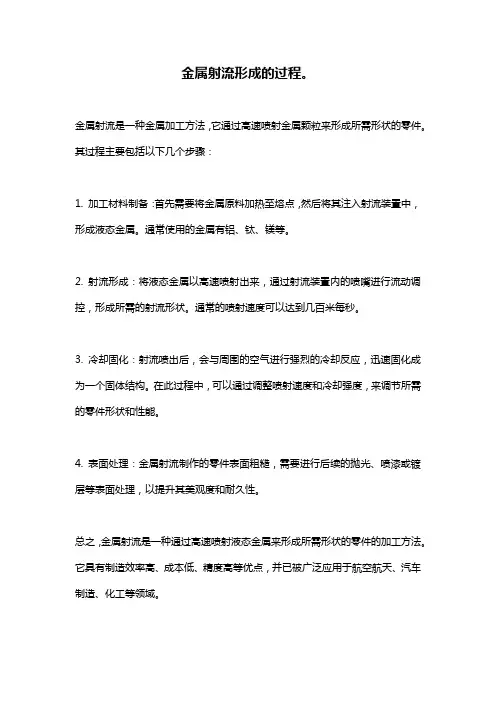

金属射流形成的过程。
金属射流是一种金属加工方法，它通过高速喷射金属颗粒来形成所需形状的零件。
其过程主要包括以下几个步骤：
1. 加工材料制备：首先需要将金属原料加热至熔点，然后将其注入射流装置中，形成液态金属。
通常使用的金属有铝、钛、镁等。
2. 射流形成：将液态金属以高速喷射出来，通过射流装置内的喷嘴进行流动调控，形成所需的射流形状。
通常的喷射速度可以达到几百米每秒。
3. 冷却固化：射流喷出后，会与周围的空气进行强烈的冷却反应，迅速固化成为一个固体结构。
在此过程中，可以通过调整喷射速度和冷却强度，来调节所需的零件形状和性能。
4. 表面处理：金属射流制作的零件表面粗糙，需要进行后续的抛光、喷漆或镀层等表面处理，以提升其美观度和耐久性。
总之，金属射流是一种通过高速喷射液态金属来形成所需形状的零件的加工方法。
它具有制造效率高、成本低、精度高等优点，并已被广泛应用于航空航天、汽车制造、化工等领域。
铝合金喷射成形工艺
喷射成形是用高压惰性气体将合金液流雾化成细小熔滴，在高速气流下飞行并冷却，在尚未完全凝固前沉积成坯件的一种工艺。
它具有所获材料晶粒细小、组织均匀、能够抑制宏观偏析等快速凝固技术的各种优点，又具有从合金熔炼到近终成型一步完成的优势，因而引起人们高度重视。
铝合金具有密度低、强度高、韧性好和耐腐蚀等优点，在航空航天工业中被广泛用作结构材料，同时，也正在积极开发作为汽车先进材料而应用于高档轿车发动机。
铸造工艺是传统铝合金主要制备方法，但已难以满足制备高性能铝合金的需要。
第一，传统工艺已经难以进一步提高强度、塑性、刚度、耐热性和耐腐蚀性；第二，在追求高性能的过程中，铸造工艺成本由于增添设备和成品率下降而迅速上升；第三，由于合金含量上升，塑性往往降低，因而后续压力加工成本上升、成品率降低。
因此，生产的高成本大大提高了先进铝合金的使用门槛，严重影响整体市场规模的发展。
在这些方面，喷射成形工艺正好具有性能和综合成本的双重优势，可使先进铝合金的使用门槛降低，还可以进一步提高性能，在一定范围内实现以铝代钢，从而迅速培育先进铝合金的市场，并反过来促进喷射成形工艺获得规模成本优势。
因此，喷射成形工艺将成为先进铝合金的主要生产工艺。
目前已获成功的喷射成形高性能铝合金材料主要有以下几种：
（1）高强铝合金。
如Al—Zn系超高强铝合金。
由于Al—Zn系合金的凝固结晶范围宽，比重差异大，采用传统铸造方法生产时，易产生宏观偏析且热裂倾向大。
喷射成形技术的快速凝固特性可很好解决这一问题。
在发达国家已被应用于航空航天飞行器部件以及汽车发动机的连杆、轴支撑座等关键部件。
（2）高比强、高比模量铝合金。
Al-Li合金具有密度小，弹性模量高等特点，是一种具有发展潜力的航空、航天用结构材料。
铸锭冶金法在一定程度上限制了Al-Li合金性能潜力的充分发挥。
喷射成形快速凝固技术为Al-Li合金的发展开辟了一条新的途径。
（3）低膨胀、耐磨铝合金。
如过共晶Al—Si系高强耐磨铝合金。
该合金具有热膨胀系数低、耐磨性好等优点，但采用传统铸造工艺时，会形成粗大的初生Si相，导致材料性能恶化。
喷射成形的快速凝固特点有效地克服了这个问题。
目前喷射成形Al—Si合金在发达国家已被制成轿车发动机气缸内衬套等部件。
（4）耐热铝合金。
如Al—Fe—V—Si系耐热铝合金。
该合金具有良好室温和高温强韧性、良好的抗蚀性，可以在150～300℃甚至更高的温度范围使用，部分替代在这一温度范围工作的钛合金和耐热钢，以减轻重量、降低成本。
喷射成形工艺可以通过最少的工序直接从液态金属制取具有快速凝固组织特征、整体致密、尺寸较大的坯件，从而可以解决传统工艺的问题。
（5）铝基复合材料。
将喷射成形技术与铝基复合材料制备技术结合在一起，开发出一种“喷射共成形(Sprayco-deposiion)”技术,很好地解决了增强粒子的偏析问题。
江苏豪然喷射成形合金有限公司是目前国内首家专业从事喷射成形高性能合金研发、生产和销售的高科技企业。
该公司成立于2008年6月，坐落于江南历史文化名城--镇江。
其产品主要应用于航空航天、国防工业等高端领域亟需的关键合金材料，主要包括铝合金、硅铝电子封装材料、合金钢等，年生产能力分别达1500 、300 、2000 吨。
该公司现有两条喷射成形铝合金生产线，可生产具有国际领先水平的高强韧、耐高温、高刚度、耐磨损铝合金，能够为客户提供喷射成形锭坯、深加工——热处理毛坯及构件产品。
喷射成形合金锭坯达到Φ500×1600mm ，为客户提供各种工业规格的产品，并可以开发特种规格、特种性能的产品。
主要产品：
（1）高强韧 7055 铝合金型材， T6 态抗拉强度 720MPa ，伸长率 10% ，已在航天、航空、重工领域得到应用，市场前景广阔。
可以开发 800MPa 级铝合金满足更高需求；
（2）高刚度铝合金， T6 态抗拉强度 560MPa ，弹性模量 95GPa ，热膨胀系数低于
20ppm/K ；
（3）耐热铝合金，不进行热处理，350 ℃ 抗拉强度 200MPa ，室温弹性模量 85GPa ；
（4）轻质高强铝合金，比重 2.55g /cm 3 ，抗拉强度 550MPa ；
（5）低热膨胀硅铝合金，热膨胀系数最低达到 7ppm/K ，导热系数大于 100W/ （ mK ）。
