无线温度数据传输系统

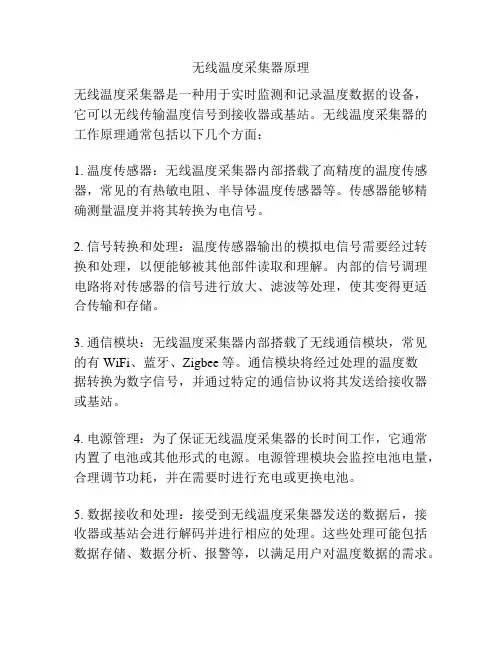

无线温度采集器原理
无线温度采集器是一种用于实时监测和记录温度数据的设备，它可以无线传输温度信号到接收器或基站。

无线温度采集器的工作原理通常包括以下几个方面：
1. 温度传感器：无线温度采集器内部搭载了高精度的温度传感器，常见的有热敏电阻、半导体温度传感器等。

传感器能够精确测量温度并将其转换为电信号。

2. 信号转换和处理：温度传感器输出的模拟电信号需要经过转换和处理，以便能够被其他部件读取和理解。

内部的信号调理电路将对传感器的信号进行放大、滤波等处理，使其变得更适合传输和存储。

3. 通信模块：无线温度采集器内部搭载了无线通信模块，常见的有WiFi、蓝牙、Zigbee等。

通信模块将经过处理的温度数
据转换为数字信号，并通过特定的通信协议将其发送给接收器或基站。

4. 电源管理：为了保证无线温度采集器的长时间工作，它通常内置了电池或其他形式的电源。

电源管理模块会监控电池电量，合理调节功耗，并在需要时进行充电或更换电池。

5. 数据接收和处理：接受到无线温度采集器发送的数据后，接收器或基站会进行解码并进行相应的处理。

这些处理可能包括数据存储、数据分析、报警等，以满足用户对温度数据的需求。

总的来说，无线温度采集器通过温度传感器测量温度，并经过信号转换和处理、无线通信以及电源管理等模块的协同工作，实现温度数据的采集、传输和处理。

这种设备广泛应用于许多领域，如工业自动化、环境监测、冷链物流等。

无线测温系统的工作原理无线测温系统是一种可以无线获取温度数据的系统，它可以实时监测和记录温度数据，并将数据传输到接收器进行处理和报告。

该系统主要由温度传感器、信号调理模块、数据传输模块和数据接收模块组成。

首先，温度传感器是无线测温系统最重要的部件之一。

它能够感知环境中的温度，并将其转化为电信号。

常用的温度传感器有热电偶、热电阻和半导体温度传感器等。

这些传感器以不同的方式响应温度变化，但其基本原理都是基于热效应或半导体材料的性质。

其次，信号调理模块是无线测温系统的核心组成部分之一。

该模块的作用是将传感器产生的电信号进行放大、滤波和线性化处理，以保证传输的数据准确性和稳定性。

在这个模块中，通常会使用一些电子器件如运算放大器、滤波电路和电压参考源等来完成信号调理的任务。

然后，数据传输模块是实现无线传输的关键技术。

在无线测温系统中，通常会采用无线传输技术如射频、蓝牙或Wi-Fi来实现传输。

传感器通过数据传输模块将处理后的温度数据转化为无线信号，并将其发送到接收器或其他设备上。

最后，数据接收模块接收传输的无线信号，并将其转化为可读的温度数据。

在这个模块中，可以利用计算机、显示屏或其他设备来处理和显示温度数据。

通过数据接收模块，用户可以实时获取测温系统采集到的温度数据，并进行分析和记录。

总体来说，无线测温系统的工作原理如下：1. 温度传感器感知环境中的温度并将其转化为电信号；2. 信号调理模块对传感器输出的电信号进行放大、滤波和线性化处理；3. 数据传输模块将处理后的温度数据转化为无线信号，并通过无线传输技术发送到接收器或其他设备上；4. 数据接收模块接收无线信号并将其转化为可读的温度数据；5. 用户可以通过数据接收模块实时获取和分析测温系统采集到的温度数据。

无线测温系统的工作原理实现了温度监测的自动化和远程化。

它具有实时、准确和灵活等特点，广泛应用于工业、农业、医疗和环境等领域。

通过无线测温系统，用户可以方便地获取温度信息，及时采取相应的措施，以提高生产效率和节约能源。

基于单片机的多点无线温度监控系统随着物联网技术的不断发展，无线传感器网络在各个领域都得到了广泛应用。

基于单片机的多点无线温度监控系统，不仅可以实现对多个温度点的实时监控，还可以通过无线方式传输监测数据，实现远程监控和管理。

本文将介绍基于单片机的多点无线温度监控系统的原理、设计和实现过程。

一、系统概述基于单片机的多点无线温度监控系统主要由传感器节点、信号处理单元、无线通信模块、监控中心等组成。

传感器节点负责采集温度数据，信号处理单元对采集的数据进行处理和存储，无线通信模块实现数据传输，监控中心则负责接收和显示监测数据。

二、系统设计1. 传感器节点设计传感器节点是系统的核心部分，负责采集温度数据。

为了实现多点监控，传感器节点需要设计成多个独立的模块，每个模块负责监测一个特定的温度点。

传感器节点的设计需要考虑传感器的选择、数据采集和处理电路的设计、以及无线通信模块的接口设计。

传感器节点采用数字温度传感器DS18B20进行温度采集，采集到的数据通过单片机进行处理和存储，然后通过无线通信模块进行数据传输。

2. 信号处理单元设计信号处理单元主要负责对传感器采集到的数据进行处理和存储。

传感器采集到的数据需要进行数字化处理，然后存储到单片机的内部存储器中。

传感器节点采用的是单片机AT89S52作为信号处理单元，通过单片机的A/D转换功能对温度数据进行数字化处理，然后存储到单片机的内部EEPROM中。

3. 无线通信模块设计无线通信模块主要负责将传感器节点采集到的数据传输到监控中心。

传感器节点采用的是nRF24L01无线模块，通过SPI接口与单片机进行通信，并实现数据的传输。

4. 监控中心设计三、系统实现传感器节点采用DS18B20数字温度传感器进行温度采集，通过单片机AT89S52进行数据处理和存储，然后通过nRF24L01无线模块实现数据的传输。

传感器节点的设计需要考虑功耗、尺寸和成本等因素，需要尽量减小功耗和尺寸，降低成本。

基于单片机的多点无线温度监控系统随着物联网技术的不断发展，无线传感器网络（WSN）在各个领域中的应用越来越广泛。

温度监控系统作为最基本的传感器网络应用之一，在工业控制、环境监测、医疗保健等领域中发挥着重要作用。

本文将介绍一种基于单片机的多点无线温度监控系统，通过这种系统可以实现对多个点位温度数据的实时监测和远程传输。

一、系统设计方案1. 系统硬件设计该温度监控系统的核心部件是基于单片机的无线温度传感器节点。

每个节点由温度传感器、微控制器（MCU）、无线模块和电源模块组成。

温度传感器选用DS18B20，它是一种数字温度传感器，具有高精度、数字输出和单总线通信等特点。

微控制器采用常见的ARM Cortex-M系列单片机，用于采集温度传感器的数据、控制无线模块进行数据传输等。

无线模块采用低功耗蓝牙（BLE）模块，用于与监控中心进行无线通信。

电源模块采用可充电锂电池，以确保系统的长期稳定运行。

系统的软件设计主要包括传感器数据采集、数据处理和无线通信等部分。

传感器数据采集部分通过单片机的GPIO口读取温度传感器的数据，并进行相应的数字信号处理。

数据处理部分对采集到的数据进行滤波、校正等处理，以保证数据的准确性和稳定性。

无线通信部分则通过BLE模块实现与监控中心的无线数据传输。

二、系统工作原理1. 温度传感器节点工作原理每个温度传感器节点通过温度传感器采集环境温度数据，然后通过单片机将数据处理成符合BLE通信协议的数据格式，最终通过BLE模块进行无线传输。

2. 监控中心工作原理监控中心通过接收来自各个温度传感器节点的温度数据，并进行数据解析和处理，最终在界面上显示出各个点位的温度数据。

监控中心还可以设置温度报警阈值，当某个点位的温度超过预设阈值时，监控中心会发出报警信息。

三、系统特点1. 多点监控：系统可以同时监测多个点位的温度数据，实现对多个点位的实时监控。

2. 无线传输：系统采用BLE无线模块进行数据传输，避免了布线的烦恼，使得系统的安装和维护更加便捷。

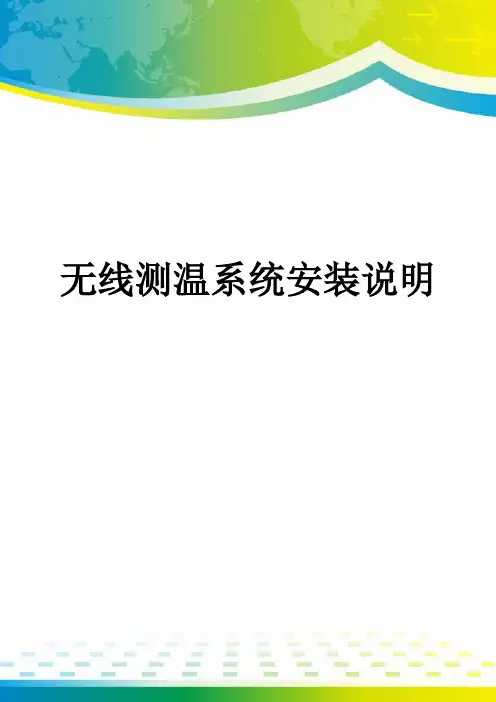

无线测温系统安装说明无线测温系统安装说明系统工作原理：无线温度传感器每分钟测量一次该监测点的运行温度，环境温度传感器也会自动测量环境温度，这些温度数据通过2.4GHz无线信道传输到基站，基站会保存、记录这些数据。

主机会定时通过CAN总线或RS-485总线轮询各基站，各基站将收到的温度数据传输到主机，主机将总线温度数据进行处理并保存。

主机通过比较设备与环境的相对温升、室内与室外大气的相对温升，分析可能的过热情况，提前发出预警信号，提醒管理人员进行处理。

主机与集控站可以通过以太网方式进行通讯，或采用自定义温度模型按IEC61850标准与主机通讯。

1、数据传输基站功用数据传输基站（图1-1）由MCU、RS-485接口、CAN接口、2.45GHz 数字RF收发器、宽输入DC/DC直流稳压电源、IP68ABS外壳和高增益定向天线等组成工作原理：2.45GHzRF收发器收到传感器发来的数据会产生中断信号，MCU立即读取该数据，进行分类处理、并保存到内存和FLASH ROM中。

在主机通过CAN或485总线查询时将收到的数据传输到主机进行处理。

图1-12、数据传输基站布设标准室内安装的基站应该选择远离带电设备、导线的墙体、立柱，同时尽可能使基站信号覆盖范围广、电磁波视线良好的地点，安装位置通常应该控制在高度为2.5～3米的位置，便于安装、调试维护。

室外安装的基站应该选择远离带电设备、导线的墙体、杆塔，同时尽可能使基站信号覆盖范围广、电磁波视线良好的地点，安装位置通常应该控制在高度为2.5～3米的位置，并尽可能选择在集控室厂房上安装，便于布线和缩短信号线的长度，以及便于安装、调试维护。

3、数据传输基站安装方法先将数据传输基站同不锈钢万向节、安装支架（图3-1左）装配起来，再把这一整体用膨胀螺丝固定到已确定好位置的墙上（图3-1右）即可。

待数据传输基站安装好后，根据无线温度传感器的分布，调整一下基站朝向，对准测量区域后就可对其进行接线。

基于单片机的数据采集和无线数据传输系统设计一、本文概述随着信息技术的快速发展和物联网的广泛应用，数据采集和无线数据传输在各个领域都发挥着越来越重要的作用。

基于单片机的数据采集和无线数据传输系统设计，以其低成本、高效率、易扩展等特点，受到了广泛关注和应用。

本文旨在探讨基于单片机的数据采集和无线数据传输系统的设计原理、实现方法以及在实际应用中的优势与挑战。

本文将首先介绍系统的整体架构，包括数据采集模块、单片机处理模块和无线数据传输模块的设计。

然后，详细阐述各个模块的工作原理和实现技术，包括传感器选型、数据采集电路设计、单片机选型与编程、无线传输协议选择以及数据传输的稳定性与可靠性保障等。

本文还将分析该系统设计在实际应用中的性能表现，如数据传输速度、传输距离、功耗等，并通过具体案例展示其在环境监测、智能家居、工业自动化等领域的应用效果。

文章将总结该系统设计的优点与不足，并对未来发展方向进行展望，以期为相关领域的研究和实践提供有益的参考和启示。

二、单片机基础知识单片机（Microcontroller Unit，MCU）是一种集成电路芯片，它采用超大规模集成电路技术把具有数据处理能力的中央处理器CPU、随机存储器RAM、只读存储器ROM、多种I/O口和中断系统、定时器/计数器等功能集成到一块硅片上，构成一个小而完善的微型计算机系统。

单片机具有体积小、功耗低、控制功能强、扩展灵活、抗干扰能力强、性价比高等一系列优点，因此在工业控制、智能仪表、汽车电子、通信设备、家用电器、航空航天等许多领域得到了广泛应用。

单片机按照其内部结构可以分为多种类型，例如8051系列、AVR 系列、PIC系列、ARM系列等。

每种类型的单片机都有其独特的指令集、架构和外设接口，因此在使用时需要了解其具体的特性和编程方法。

在数据采集和无线数据传输系统设计中，单片机通常作为核心控制器，负责数据的采集、处理、存储和传输。

通过编程，单片机可以控制外设进行数据采集，如使用ADC（模数转换器）将模拟信号转换为数字信号，或者使用传感器接口读取传感器的输出值。

NT1000无线测温系统介绍系统组成：系统主要由无线温度传感器、测温通信终端（温度显示仪）、温度检测预警工作站三部分组成。

无线温度传感器：由控制单元、无线数据传输和温度测量三部分组成。

测温后，将温度数据通过无线方式传递给测温通讯终端。

主要安装在易发热的电缆连接、变压器与开关的表面。

每个无线温度传感器具有唯一的ID编号，实际安装使用时记录每个传感器的安装地点，并与编号一起录入温度检测工作站计算机数据库中。

传感器每隔一定时间（可以事先设定）自动发射一次监测点的温度数据，发现温度异常立即报警，可不受发送周期限制。

测温通信终端（温度显示仪):安装在集控室内，负责接收各无线温度传感器发送出的温度数据，在数据库中作长期保存，实时显示监测点.系统组网结构，可参考下图:1.无线温度显示仪温度显示仪负责与附近的传感器通信，接收显示传感器传回的温度信息，并将解析的温度信息上传至主站软件系统。

技术特色：.无线通讯，组网灵活.工业标准，坚固可靠.人性化插接口，便于安装调试.液晶显示，便于现场查看.操作便捷，省时省力技术指标：型号： NT100050HZ电源 220V±10%可配传感器数 270个MHz（免申请）频率范围： 433根据需要灵活设计传输距离（空旷） 100m~10km通讯方式 RS485485通讯波特率 9600bps显示 LED液晶显示工作温度 -50℃~+100℃工作湿度＜95%RH主机尺寸30cm x25 cm x 70cm使用年限 10年显示仪功能：无线温度显示仪由无线收发模块、单片微处理器、LCD显示单元以及485通讯模块几部分组成, 能够准确自动接收温度传感器传来的测温数据，经过分析处理，在LCD液晶屏上直接显示。

显示仪能够实现以下功能:1. NT1000主机能够准确接受1-270个探头传来的温度数据。

2液晶屏能准确显示输出的每只传感器测量的数据，数据显示能够区分出那一路触头传来的温度数据以便用户能够方便的看出各个测量点的温度值。

基于单片机的多点无线温度监控系统随着科技的不断进步，无线技术在各个领域的应用也越来越广泛，其中无线温度监控系统在工业、医疗、环境监测等领域起到了至关重要的作用。

本文将介绍一种基于单片机的多点无线温度监控系统，通过该系统可以实现多个温度点的实时监测和数据传输，为各种场景下的温度监控提供了一种有效的解决方案。

一、系统概述基于单片机的多点无线温度监控系统由传感器节点、单片机节点和接收器节点组成。

传感器节点负责采集温度数据，单片机节点负责数据处理和无线传输，接收器节点负责接收和显示温度数据。

系统采用无线通信技术，可以实现远距离的数据传输，同时具有低功耗、高可靠性的特点。

二、系统设计1. 传感器节点设计传感器节点采用数字温度传感器进行温度数据的采集，通过单片机节点进行数据采集、处理和无线传输。

传感器节点具有较小的体积和低功耗的特点，可以方便地布置在不同位置进行温度监测。

2. 单片机节点设计接收器节点负责接收来自单片机节点的温度数据，并进行处理和显示。

接收器节点通过液晶显示屏展示温度数据，同时可以通过网络等方式将数据上传到云端进行存储和分析。

三、系统工作流程1. 传感器节点采集温度数据，将数据发送给单片机节点；2. 单片机节点接收温度数据，进行处理和编码，然后通过无线通信模块将数据传输给接收器节点；3. 接收器节点接收温度数据，进行解码和处理，然后将数据显示在液晶屏上；4. 用户可以通过接收器节点实时监测各个传感器节点的温度数据，同时也可以通过网络等方式实现对数据的存储和分析。

四、系统特点及优势1. 多点监测：系统可以同时监测多个温度点的数据，满足不同场景下的多点温度监测需求；2. 无线传输：系统采用无线通信技术实现数据的传输，方便布置和维护；3. 低功耗设计：系统中的传感器节点和单片机节点采用低功耗设计，可以长时间稳定运行；4. 数据存储和分析：系统可以将数据上传到云端进行存储和分析，帮助用户了解温度变化的规律和趋势。
