某市SDH传输网组网的设计毕业设计说明书（论文）中文摘要由于网络迅速发展，迫切需要快速增加传输带宽，而SDH传输网可较好的解决这一问题，并且SDH传输网有许多传统PDH网络无法比拟的优势，不仅可以应用在所有传统的电信领域，还可能使电信网络结构演变成为一个同一网络。
因此，有...<P>毕业设计说明书（论文）中文摘要<BR>由于网络迅速发展，迫切需要快速增加传输带宽，而SDH传输网可较好的解决这一问题，并且SDH传输网有许多传统PDH网络无法比拟的优势，不仅可以应用在所有传统的电信领域，还可能使电信网络结构演变成为一个同一网络。
因此，有必要研究SDH传输网组网技术。
在研究过程中，首先研究了SDH理论，然后研究了SDH传输网组网中重点要考虑的几个问题，包括拓扑结构选择，自愈保护方式选择，时钟同步，设备选择等。
并且，通过一个具体实例来验证，最终充分理解SDH传输网组网技术，并且深刻感受到SDH组网有很强的应用价值。
SDH传输网在未来一段时期必将发挥更大作用。
<BR>关键词 传输网 同步数字系列 网元 网络保护 时钟同步<span class='Wnq339'></span> </P><P>毕业设计说明书（论文）外文摘要<BR>Title A Design of SDH Transmission Networking for Jing Mencity   ; & nbsp; &nb sp; <BR>Abstract<BR>With the rapid development of the network, a fast growth in the bandwidth of transport network is needed, SDH transport network is able to deal with such problem, further, SDH transport network has many advantages which can not be found in the traditional PDH network, such network can be deployed not only in the realm of traditional telecommunications but can make the networks in to a whole one. So, it is necessary to research the technology of SDH networking, including topology selection, network protection selection, Synchronous, device selection and etc. Finally, via a analysis towards an example, a better comprehention of SDH is given and a strong feel of thevalue of SDH is gained. In the coming duration, SDH transport network will surely play an important role in transport network. <p class='Wnq339'></p> <BR>Keywords Transport network Synchronous digitial hierarchy networkunits Network protection Synchronous ofclock<BR><BR>引言<BR>自80年代中期以来，光在电信网中获得了大规模应用。
摘要红外无线数据传输系统是一种利用红外线作为传输媒介的无线数据传输方式，它相对于无线电数据通信具有功耗低、价格便宜、低电磁干扰、高保密性等优点，目前发展迅猛,尤其是在近距离无线数据通信中得到广泛的运用.本文主要介绍基于51单片机的红外无线数据传输系统的原理.在硬件设计原理的介绍中，主要分析了系统中NE555数据调制电路、红外发射电路、红外接收电路、DS18B20温度传感器电路、单片机外围电路以及声光报警电路。
在系统软件设计的介绍中,我们主要分析单片机串口通信协议、控制温度传感器采集数据、对数据的编解码；而液晶显示部分软件则是为了具有更好的人机交互界面。
通过调试后，本系统基本达到预期要求，1、正确实现双机通信功能，在2400波特率下通信距离达到7米左右；2、具有在超时通信不畅的情况下进行报警提示功能;3、具有自动搜寻一帧数据起始位的功能，这样可以有效防止外界的干扰；4、通过串口可以与PC机实现正确通信，可以作为计算机的红外无线终端,完成数据的上传和下放.因此本系统具有广阔的实用价值。
关键词：AT89S52单片机；数据采集；红外通信;调制解调；串口通信AbstractInfrared wireless data transmission system is a wireless data transfer method that uses infrared as a transmission medium, Compared with the radio data communication，it has many advantages in power consumption, Production costs，electromagnetic interference，and the confidentiality. At present，this technology is developing rapidly，In particular, It is widely used in short—range wireless data communications，In this paper，we are introduced infrared wireless data transmission system’s theory that based on the single—chip microcomputer 51. In the hardware design principle introduction，We mainly analysis the system's data modulation circuit of NE555, infrared transmitter，IR receiver circuit, DS18B20 temperature sensor circuit，microcontroller peripheral circuits, as well as sound and light alarm circuit。
校园无线局域网的设计与实现摘要随着无线通信技术的飞速发展，校园无线局域网已成为现代大学校园网络的重要组成部分。
本文以某大学校园无线局域网的设计与实现为研究对象，详细介绍了无线网络的基本原理和现有技术，根据实际需求设计了一套适用于校园环境的无线局域网方案，并进行了实际部署和测试。
通过本文的研究，可以为其他高校的无线网络设计和实施提供一定的参考和借鉴。
1. 引言在智能手机和移动设备的普及及广泛应用的背景下，校园无线局域网已经成为现代大学校园网络的基础设施之一。
相比传统有线网络，无线局域网具有灵活布署、快速扩展和设备移动性强等优势，进一步满足了师生和员工对网络的便捷需求。
本文旨在介绍一种适用于校园环境的无线局域网设计与实现方案。
首先，我们将对无线网络的基础原理进行介绍；接着，根据实际需求，我们将提出一套满足大学校园无线网络需求的网络拓扑结构和设备配置方案，并详细介绍各个组成部分的功能和部署方法；最后，我们将在实际校园环境中进行方案实施和测试，并对结果进行分析和评估。
2. 无线网络的基本原理无线局域网使用了无线电频段传输数据，本节将介绍无线网络的基本原理，主要包括以下几个方面：2.1 无线信号传输基础无线信号传输的基础是调制解调技术，主要包括调制和解调两个过程。
调制将要传输的数字信号转换为适合无线传输的模拟信号，而解调则是将接收到的模拟信号转换回数字信号。
常见的调制技术包括调幅(AM)、调频(FM)和调相(PM)等。
在无线局域网中，常用的调制技术是正交频分复用(OFDM)和多址技术。
2.2 传输介质与传输速率无线局域网的传输介质主要是空气，而传输速率则取决于调制技术、频段等因素。
现阶段常见的无线局域网标准包括802.11a/b/g/n/ac，各个标准在传输速率和频段上有所区别，需要根据实际需求选择合适的标准。
2.3 无线网络安全性无线局域网的安全性是一个非常重要的问题，常见的安全攻击包括窃听、身份伪造、数据篡改等。
无线网络毕业设计【篇一：校园无线网毕业设计】摘要随着大学校园网络数据传输需要的逐渐增加，特别是应用数据、话音、视像多媒体的传输量的增加,校园网建设正向数字化、智能化方向发展。
而校园无线局域网作为校园网的重要组成部分，因此在校园网中建设无线局域网作为有线校园局域网的重要补充显得尤为重要。
无线局域网是相当便利的数据传输系统，它利用射频技术，取代旧式的双绞铜线所构成的局域网络，使得用户能够利用其简单的存取架构，信息随身化、随时随地连接网络世界。
无线局域网弥补有线局域网络之不足，以达到网络延伸之目的。
正阳县职业高中校园无线局域网采用uas+fttlan方式组网。
官渡校区核心网络设备为zxr10 uas5000和zxr10 6510， radius server 配合 uas5000进行用户的认证和计费管理并连接茂名移动城域网，zxr10 6510作为校园网核心交换机同时连接教育网。
本毕业设计主要以校园无线局域网的建设来展开论证与设计的，从中可以为校园无线局域网的建设提供理论依据和实践指导。
关键词：因特网，无线局域网，信号覆盖，3g目录摘要 ........................................................................ i 目录 (ii)第1章绪论 (1)1.1学校背景 (1)1.2 目的和意义 (1)第2章校园无线局域网需求分析 (3)2.1 校园网络 (3)2.2 业务需求分析 (3)2.3 安全性需求分析 (4)第3章校园无线网的概要设计 (6)3.1 校园wlan的建设目标 (6)3.2校园wlan实现的基本功能设计 (8)第4章校园无线局域网的实施 (15)4.1 概述 (15)4.2校园无线局域网拓扑 (15)4.3 校园无线局域网的解决方案 (17)4.4 主要配置 (23)第5章校园无线局域网的测试与管理 (31)5.1网络系统测试 (31)第6章总结 (32)参考文献 ..................................................................... 33 致谢 ....................................................... 错误！未定义书签。
目录摘要 (2)ABSTRACT (3)第一章绪论 (4)第二章OFDM系统的基本介绍 (5)2.1OFDM的基本原理 (5)2.1.1 OFDM的产生和发展 (6)2.1.2 DFT的实现 (7)2.1.3 保护间隔、循环前缀和子载波数的选择 (8)2.1.4 子载波调制与解调 (10)2.2OFDM系统的优缺点 (11)2.3OFDM系统的关键技术 (11)第三章OFDM系统仿真实现 (13)3.1OFDM信号的时域及频域波形 (13)3.2带外功率辐射以及加窗技术 (15)3.3在不同信道环境和系统不同实现方式下的仿真 (18)3.3.1 调制与解调 (18)3.3.2 不同信道环境下的系统仿真实现 (20)3.3.3 系统不同实现方式的仿真实现 (22)第四章OFDM系统的仿真结果及性能分析 (23)4.1不同信道环境下的误码特性 (23)4.2不同系统实现方式下的误码特性 (28)第五章总结 (30)摘要本论文以OFDM系统为基础，介绍了OFDM系统的基本原理，以及使用OFDM技术的优势所在，并且展望了今后的无线移动技术的发展前景。
在简单介绍OFDM原理的同时，着重阐述了OFDM系统在不同信道环境和不同实现方式下的误码性能。
主要包括了OFDM系统在加性白高斯信道，在加性白高斯信道和多径干扰两种不同信道环境下系统的误码性能，其中后者还研究了系统在有保护间隔与无保护间隔的误码性能比较。
在理论分析的基础上，用MATLAB进行仿真，最后做出误码性能的分析和比较。
关键字: 正交频分复用（OFDM），离散傅立叶变换，AWGN，，多径干扰，保护间隔。
ABSTRACTThis paper presents you the basic priciple of OFDM（Orthogonal Frequency Division Multiplexing）and where it excels based on OFDM system , following with the prospective of wireless mobile communication. After a brief introduction to OFDM principle , it mainly focuses on the effect of OFDM system under different channels and with different system realizations on the Binary Error Rate (BER). It mainly includes two kinds of channels: the AWGN channel and the AWGN channel with Rayleigh fading. In the latter, we compare the BER with two different system realizations: one with Guarded Intervals(GI), and the other without (GI).Key Words : OFDM, DFT, AWGN, Rayleigh fading ,GI第一章绪论现代移动通信是一门复杂的高新技术，不但集中了无线通信和有线通信的最新技术成就，而且集中了网络接收和计算机技术的许多成果。
基于蓝牙的无线数据采集系统设计毕业论文目录摘要 ................................................. 错误!未定义书签。
第一章绪论 (2)1.1课题研究相关背景 (2)1.2课题研究的目的及意义 (2)1.3蓝牙技术的发展状况 (3)第二章无线数据采集系统硬件设计 (4)2.1系统的整体设计方案 (4)2.2系统的整体结构 (4)2.3系统的整体功能设计图 (5)第三章温度传感器模块 (6)3.1温度传感器的分类及其型号 (6)3.1.1 接触式温度传感器 (6)3.1.2非接触式温度传感器 (7)3.1.3 常见温度传感器 (8)3.2 温度传感器的选型 (9)第四章 STM32F103处理器 (11)4.1 STM32处理器简介： (11)4.2 STM32重要参数： (12)4.3 STM32性能特点： (12)第五章 TFT彩色液晶显示屏 (12)5.1 TFT LCD介绍 (13)5.2TFT特点 (13)5.3驱动芯片 (13)第六章 HC-05蓝牙模块 (15)6.1HC-05蓝牙模块介绍 (15)6.2 蓝牙配置 (15)第七章无线数据采集系统软件设计 (18)7.1 数据采集部分软件设计与实现 (18)7.2控制部分程序设计及实现 (19)7.3系统的软件调试 (20)结论 (24)致谢 (25)参考文献 (26)附录 (27)第一章绪论1.1课题研究相关背景蓝牙是一种支持设备短距离通信的无线电技术。
可实现固定设备、移动设备和楼宇个人域网之间的短距离数据交换，蓝牙的标准是IEEE802.15，工作在2.4GHz 频带，带宽为1Mb/s。
蓝牙技术最初由电信巨头爱立信公司于1994年创制，当时是作为RS232数据线的替代方案。
蓝牙可连接多个设备，克服了数据同步的难题。
如今蓝牙由蓝牙技术联盟(Bluetooth Special Interest Group，简称SIG)管理。
基于蓝牙的无线数据采集系统设计毕业论文目录摘要 ................................................. 错误!未定义书签。
第一章绪论 (3)1.1课题研究相关背景 (3)1.2课题研究的目的及意义 (4)1.3蓝牙技术的发展状况 (4)第二章无线数据采集系统硬件设计 (6)2.1系统的整体设计方案 (6)2.2系统的整体结构 (6)2.3系统的整体功能设计图 (7)第三章温度传感器模块 (9)3.1温度传感器的分类及其型号 (9)3.1.1 接触式温度传感器 (9)3.1.2非接触式温度传感器 (10)3.1.3 常见温度传感器 (11)3.2 温度传感器的选型 (13)第四章 STM32F103处理器 (16)4.1 STM32处理器简介： (16)4.2 STM32重要参数： (16)4.3 STM32性能特点： (16)第五章 TFT彩色液晶显示屏 (17)5.1 TFT LCD介绍 (17)5.2TFT特点 (17)5.3驱动芯片 (17)第六章 HC-05蓝牙模块 (20)6.1HC-05蓝牙模块介绍 (20)6.2 蓝牙配置 (21)第七章无线数据采集系统软件设计 (25)7.1 数据采集部分软件设计与实现 (25)7.2控制部分程序设计及实现 (26)7.3系统的软件调试 (27)结论 (32)致谢 (33)参考文献 (34)附录 (35)第一章绪论1.1课题研究相关背景蓝牙是一种支持设备短距离通信的无线电技术。
可实现固定设备、移动设备和楼宇个人域网之间的短距离数据交换，蓝牙的标准是IEEE802.15，工作在2.4GHz 频带，带宽为1Mb/s。
蓝牙技术最初由电信巨头爱立信公司于1994年创制，当时是作为RS232数据线的替代方案。
蓝牙可连接多个设备，克服了数据同步的难题。
如今蓝牙由蓝牙技术联盟(Bluetooth Special Interest Group，简称SIG)管理。

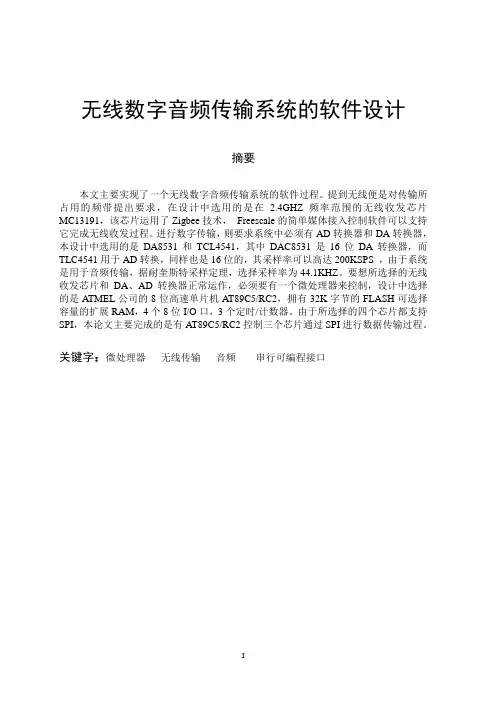

无线数字音频传输系统的软件设计摘要本文主要实现了一个无线数字音频传输系统的软件过程。
提到无线便是对传输所占用的频带提出要求，在设计中选用的是在 2.4GHZ频率范围的无线收发芯片MC13191，该芯片运用了Zigbee技术，Freescale的简单媒体接入控制软件可以支持它完成无线收发过程。
进行数字传输，则要求系统中必须有AD转换器和DA转换器，本设计中选用的是DA8531和TCL4541，其中DAC8531是16位DA转换器，而TLC4541用于AD转换，同样也是16位的，其采样率可以高达200KSPS ，由于系统是用于音频传输，据耐奎斯特采样定理，选择采样率为44.1KHZ。
要想所选择的无线收发芯片和DA、AD转换器正常运作，必须要有一个微处理器来控制，设计中选择的是ATMEL公司的8位高速单片机AT89C5/RC2，拥有32K字节的FLASH可选择容量的扩展RAM，4个8位I/O口，3个定时/计数器。
由于所选择的四个芯片都支持SPI，本论文主要完成的是有AT89C5/RC2控制三个芯片通过SPI进行数据传输过程。
关键字：微处理器无线传输音频串行可编程接口Wireless digital audio transmission system software designabstractThis article has mainly implemented a wireless digital transmission system software part. Mentioned wireless transmission, It sets the requirement to the frequency band which transmits takes. in the design I select wireless receiving and transmitting chip MC13191 which can be used in a widerange of 2.4GHZ .this chip utilized the Zigbee technology, Freescale’s example Simple Media Access Controller software supports it, so it can easily complete the wireless transeivers. Because of the digital transmission, then system in the requirement must have the AD and the DA , in this design I select DA8531 and TLC4541, DAC8531 is 16 bit of DAC, but TLC4541 is used for AD converting, similarly also is 16 bits, its sampling rate may reach as high as 200KSPS, because the system is usesd in the audio frequency transmission, according to Naquist sampling theorem, the selection sampling rate is 44.1KHZ. To make the selected MC13191and DA, the AD operate normally, must have to have a MCU to control, in the design I selects ATMEL Corporation's 8 bit of high speed MCU AT89C5/RC2, has 32K byte FLASH, expand RAM, 4 8-bit of I/O, 3 Timer/Counter. Because the selected four chips all support SPI, the present paper mainly complete have AT89C5/RC2 checks three chips to execute the data transmission through SPI.。
zigbee毕业设计(论文)1000字
本篇毕业设计论文将介绍和探讨基于 Zigbee 技术的无线传感器网
络的设计和实现。
该论文主要包含以下几个方面的内容：
1. 绪论
首先，本文将简述 IoT 技术的发展和 Zigbee 技术的基本原理，并阐述 Zigbee 技术在无线传感器网络中的应用及其优点。
2. 系统设计
本文将详细介绍基于 Zigbee 技术的无线传感器网络系统的设计和
实现。
该系统分为硬件和软件两个部分。
硬件部分包含传感器节点、通信模块和基站节点，软件部分包括节点程序和基站程序。
3. 实验设计
通过实验，本文将验证 Zigbee 技术在无线传感器网络中的可靠性
和性能。
实验将分为两个部分：传感器节点的测试以及基站节点的
测试。
传感器节点测试中将分别测试传感器节点的数据采集、数据
传输和能耗等方面的性能；基站节点测试将测试基站节点对数据的
处理和转发能力。
4. 实验结果与分析
通过实验，本文将分析和总结 Zigbee 技术在无线传感器网络中的
性能和优点，并对实验结果进行解读。
5. 结论与展望
最后，本文将对实验结果进行总结和归纳，并对 IoT 技术发展和Zigbee 技术的应用前景进行展望。
总之，本篇毕业设计论文将详细介绍基于 Zigbee 技术的无线传感
器网络系统的设计和实现，并通过实验来验证其可靠性和性能，以
了解 Zigbee 技术在无线传感器网络中的应用和优点。
同时，将对Zigbee 技术的应用前景进行探讨。
无线网络毕业论文无线网络毕业论文随着科技的不断进步，无线网络已经成为人们生活中不可或缺的一部分。
无线网络技术的发展不仅改变了我们的生活方式，还对社会经济产生了深远的影响。
本文将探讨无线网络的发展历程、应用领域以及未来的发展趋势。
一、无线网络的发展历程无线网络的发展可以追溯到上世纪80年代，当时的无线通信技术主要是基于无线电波的传输。
然而，由于技术的限制，无线网络的传输速度和稳定性都较差。
直到上世纪90年代，随着无线网络技术的突破，如Wi-Fi和蓝牙技术的出现，无线网络开始进入大众视野。
二、无线网络的应用领域无线网络的应用领域非常广泛，几乎渗透到我们生活的方方面面。
首先，无线网络在家庭中的应用非常普遍。
我们可以通过Wi-Fi连接上网，享受高速的网络体验。
此外，智能家居的兴起也离不开无线网络的支持，通过手机或其他智能设备，我们可以远程控制家中的电器和安防系统。
其次，无线网络在商业领域的应用也日益广泛。
无线网络的出现使得企业可以更灵活地组织办公，员工可以随时随地与同事进行沟通和协作。
此外，无线网络在零售业也发挥着重要的作用，通过无线网络，商家可以更好地与消费者进行互动和推广。
再者，无线网络在教育领域也有广泛应用。
学校和大学普遍提供Wi-Fi网络，使得学生可以更方便地获取学习资源和与老师、同学进行交流。
此外，远程教育也得益于无线网络的发展，学生可以通过网络课程随时随地学习。
三、无线网络的未来发展趋势随着5G技术的快速发展，无线网络的未来将更加广阔。
首先，5G技术将大大提高无线网络的传输速度和稳定性，使得更多的应用场景成为可能。
例如，自动驾驶汽车将依赖于高速的无线网络传输数据，实现智能交通。
其次，物联网的兴起也将推动无线网络的发展。
物联网是指通过无线网络将各种设备连接起来，实现互联互通。
例如，智能家居、智能城市和智能工厂等都是物联网的应用。
无线网络的稳定性和覆盖范围将决定物联网的发展速度和效果。
最后，无线网络的安全性将成为未来的重要议题。
毕业论文声明本人郑重声明：1．此毕业论文是本人在指导教师指导下独立进行研究取得的成果。
除了特别加以标注地方外，本文不包含他人或其它机构已经发表或撰写过的研究成果。
对本文研究做出重要贡献的个人与集体均已在文中作了明确标明。
本人完全意识到本声明的法律结果由本人承担。
2．本人完全了解学校、学院有关保留、使用学位论文的规定，同意学校与学院保留并向国家有关部门或机构送交此论文的复印件和电子版，允许此文被查阅和借阅。
本人授权大学学院可以将此文的全部或部分内容编入有关数据库进行检索，可以采用影印、缩印或扫描等复制手段保存和汇编本文。
3．若在大学学院毕业论文审查小组复审中，发现本文有抄袭，一切后果均由本人承担，与毕业论文指导老师无关。
4.本人所呈交的毕业论文，是在指导老师的指导下独立进行研究所取得的成果。
论文中凡引用他人已经发布或未发表的成果、数据、观点等，均已明确注明出处。
论文中已经注明引用的内容外，不包含任何其他个人或集体已经发表或撰写过的研究成果。
对本文的研究成果做出重要贡献的个人和集体，均已在论文中已明确的方式标明。
学位论文作者（签名）：年月关于毕业论文使用授权的声明本人在指导老师的指导下所完成的论文及相关的资料（包括图纸、实验记录、原始数据、实物照片、图片、录音带、设计手稿等），知识产权归属华北电力大学。
本人完全了解大学有关保存，使用毕业论文的规定。
同意学校保存或向国家有关部门或机构送交论文的纸质版或电子版，允许论文被查阅或借阅。
本人授权大学可以将本毕业论文的全部或部分内容编入有关数据库进行检索，可以采用任何复制手段保存或编汇本毕业论文。
如果发表相关成果，一定征得指导教师同意，且第一署名单位为大学。
本人毕业后使用毕业论文或与该论文直接相关的学术论文或成果时，第一署名单位仍然为大学。
本人完全了解大学关于收集、保存、使用学位论文的规定，同意如下各项内容：按照学校要求提交学位论文的印刷本和电子版本；学校有权保存学位论文的印刷本和电子版，并采用影印、缩印、扫描、数字化或其它手段保存或汇编本学位论文；学校有权提供目录检索以及提供本学位论文全文或者部分的阅览服务；学校有权按有关规定向国家有关部门或者机构送交论文的复印件和电子版，允许论文被查阅和借阅。
本人授权大学可以将本学位论文的全部或部分内容编入学校有关数据库和收录到《中国学位论文全文数据库》进行信息服务。
在不以赢利为目的的前提下，学校可以适当复制论文的部分或全部内容用于学术活动。
论文作者签名：日期：指导教师签名：日期：目录1系统设计 (4)1.1设计要求 (4)1.1.1任务 (4)1.1.2要求 (4)1.1.3说明 (4)1.2总体设计方案 (5)1.2.1设计思路 (5)1.2.2方案论证与比较 (5)1.2.3系统组成 (9)2单元硬件电路设计 (11)2.1发射部分电路的设计 (11)2.1.1AD9951(DDS)的原理 (11)2.1.2功率放大电路设计 (13)2.2接收部分电路的设计 (15)2.2.1CXA1691BM芯片 (15)2.2.2高放选频回路的设计 (16)2.2.3本机振荡器的设计 (17)2.2.4中频窄带滤波器 (17)2.2.5FSK接收解调模块设计 (18)2.3抗干扰措施 (19)3软件设计 (20)3.1发射机主控单片机拼音输入法的实现过程 (20)3.1.1T9拼音输入法的软件流程： (20)3.1.2硬字库的制作与使用方法： (20)3.1.3T9拼音输入的实现： (22)3.1.4发射机主控芯片软件流程： (22)3.2无线发射模块的设计 (24)3.2.1控制芯片的选取 (24)3.2.2软件流程 (24)3.3接收机主控单片机软件流程 (25)3.3.1UART1接收中断处理流程 (25)3.3.2键盘中断处理流程 (26)3.3.3主程序流程 (27)4系统测试 (28)4.1测试使用的仪器 (28)4.2指标测试和测试结果 (28)4.2.1发射部分的指标测试和测试结果 (28)4.2.2接收部分的指标测试和测试结果 (29)4.3波形观察及距离测量 (32)4.4结果分析 (33)结束语........................................................... 错误!未定义书签。
谢辞............................................................. 错误!未定义书签。
参考文献 (37)附录1使用说明 (38)附录2主要元器件清单 (39)1 系统设计1.1设计要求1.1.1 任务设计并制作一个单工无线数据传输系统，实现主站对从站的汉字信息传输。
1.1.2要求（1）基本要求①设计并制作一个载波频率在25~35MHz之间的发射机。
要求载波频率稳定度优于10-5，能传送汉字信息，调制方式任选；发射机输出功率不大于25 mW(50Ω假负载电阻上测得)；采用键盘输入要传送的汉字信息，并用液晶显示。
②设计并制作一个接收机，完成对发射机发送汉字信息的接收。
接收机采用电池组供电，用液晶显示接收到的汉字。
③发射机与接收机的最小通信距离不小于5米（通信距离是指两天线间的最近距离）。
④任选常用汉字600个，采用键盘输入。
汉字信息要求以点阵形式传输。
⑤系统能以不同的传输速率传送汉字组。
以三个不同的速率（具体数值自定，但不得低于600b/s）传送汉字组，并计算出汉字错误率。
⑥系统主机必须支持无限次的循环发送、有限次循环发送和单次发送。
（2）发挥部分①尽量提高传输速率，减小汉字错误率。
（汉字错误率≤10-2时，测最高传输速率）。
②在发射功率≤25mW条件下，提高通信距离。
③增加黑白图形的点阵形式传送功能。
④接收机数量扩展至4个（实际制作1个）构成一点对多点的通信，要求接收机号码可任意设置，发射机具有拨号传送和群发功能。
⑤支持拼音输入法。
1.1.3 说明①发射机的载波频率一定要在25~35MHz之间，否则不能参加测评。
发射机、接收机不能用成品电路板或成品设备。
完成作品不能使用PC机。
收、发天线自定。
②实验测试报告要注明测量仪器及测试方法，又具体的测试数据。
③发射机、接收机相互独立，不允许公用控制与显示器。
④参赛队需提供所选600个汉字的清单以及汉字对应的点阵码。
⑤接收机端的高频信号解调电路和单片机处理电路需设计成两块独立的电路板，高频信号解调电路板上不得有任何可编程的器件，且两块电路板之间的数据接口需放在明显的位置，便于采用示波器或逻辑分析仪测试接收到的数据。
1.2 总体设计方案1.2.1 设计思路题目要求制作一个单工无线数据传输系统，实现主机与从机的汉字信息的传输，设计主要分发射和接收两大模块。
基本电路图如图1-1所示，为了将发射机频率稳定度提高，通信速率提高和发射距离加大在设计中应当采用必要的措施。
图1-1 基本结构图1.2.2 方案论证与比较（1）调制体制的方案论证与选择方案一：模拟信号采用AM调制；数字信号采用ASK调制。
该方案的优点是调制解调实现简单，占用频带窄，缺点是抗干扰能力差。
方案二：模拟信号采用FM调制；数字信号采用FSK调制。
该方案的优点是抗干扰能力强，可靠性好，易于用DDS实现，缺点是占用频带较宽方案选择：本系统可以采取调幅方式或调频方式。
调频方式与调幅方式相比，具有较强的抗干扰能力。
AM方式频带利用率高，但可靠性差；FM方式虽然频带利用率不高，但可靠性好，信噪比大；FSK，ASK，PSK，QPSK中，ASK抗噪性能差，PSK频带利用率不如QPSK高，FSK频带利用率高，而且抗噪性能好。
由于题目不要求频带利用率，而且此题25~35MHz这个频段内比较适合于FM方式，故本系统采用调频体制，数据收发采用2FSK方案。
（2）载波信号产生电路的设计方案论证与选择方案一：采用晶体振荡器产生基准频率，再用选频网络加放大器选出它的谐波实现倍频。
该方案稳定度较高，但存在30MHz的1/N频率的晶体谐振器难以获得、N太大和选频网络调节较为麻烦等缺点。
具体方框图如图1-2所示。
图1-2 晶振电路产生载波方框图方案二：变容管直接调频。
此方案系统框图如图1-3所示。
这种方式结构简单，但由于本振属于开环方式，LC回路的Q值较低，使得频率稳定度不高。
另外，由于变容二极管压控特性的非线性性，调制的非线性失真大。
图1-3 变容二极管产生载波方框图方案三：PLL（Phase Locked Loop）调频方式。
此方式参考频率直接来源于对晶体振荡器的分频。
因此这种方案的频率稳定度高，与晶体振荡器的稳定度相同，可达10－6以上，但是这种方式的电路复杂，调试困难，而且相位噪声较大。
方案四：DDS软件调频方式，如图1-4所示。
此方式是由DDS产生载频，单片机发送数据以及语音采样，根据数据和采样结果直接对DDS频率实时控制实现调频。
由于DDS产生的频率精度高与晶体振荡器的稳定度相同，可达10－6以上，稳定度也好，而且单片机控制可以随意切换载波频率，频偏，调制度等，实现也简单。
图1-4 DDS产生载波方框图方案选择：载波信号发生器是主机发射部分的重要组成部分，应能产生等幅高频正弦信号，其振荡频率应十分稳定。
方案二与其它方案相比短期频率稳定度均只能达到10-2~10-3；方案一的特殊晶体不易找到，而且灵活性比较差；方案三虽然可以满足要求，但是在调试过程中比较困难，不易实现；方案四由于采用了DDS直接频率合成技术，使输出频率与晶体同等稳定，且灵活性高。
故比较上述四种方案，方案四明显优于其它方案，较易实现，因此我们采用方案四。
（3）接收模块的设计方案论证与选择FM专业收音电路常采用大规模集成IC MC3362、CXA1691等大规模集成芯片来实现。
方案一：采用二次变频进行FM解调。
可采用FM解调芯片MC3362或MC13135进行解调。
优点是克服了调谐回路性能会变差的问题，可以通过对二中频的处理，提高整体电路的选择性，提高镜象抑制比。
提高二中频的放大倍数可提高灵敏度。
缺点是被解调信号的频偏范围较小，带宽较小。
方案二：采用一次变频进行FM解调。
可采用FM解调芯片CXA1691进行解调，优点是技术成熟，稍微改变外围电路便可以工作在30~40MHz频带内，解调的基带频率可以至40KHz，其接收频带宽，是高保真的接收机。
有利于实现语音与数字FSK调制信号的基带频分复用。
方案选择：上述两种方案实现的功能基本相同，但CXA1691具有耗电小、调整简单等优点；且它的宽电压适应范围和立体声指示及静噪功能也是MC3362所力所不能及的。
故选用方案二。
因CXA1691内部带解调电路，可以对数据调制后的信号进行解调，另外CXA1691同时也可以接收一路音频信号，实现语音的接收。
