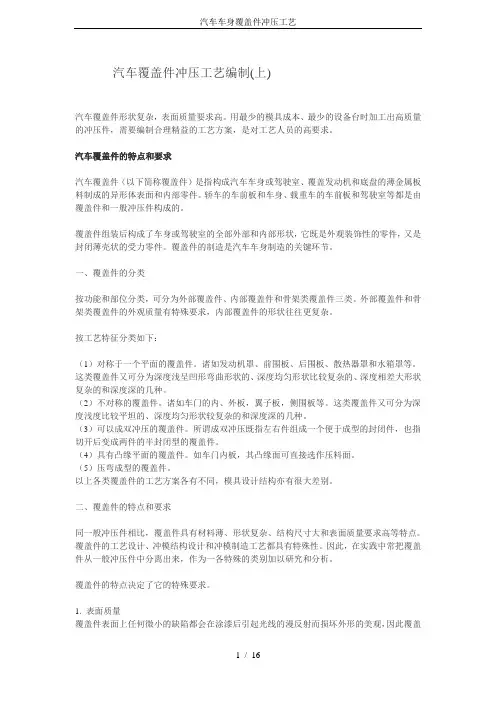

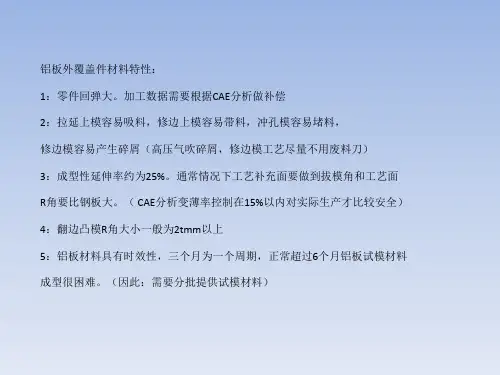

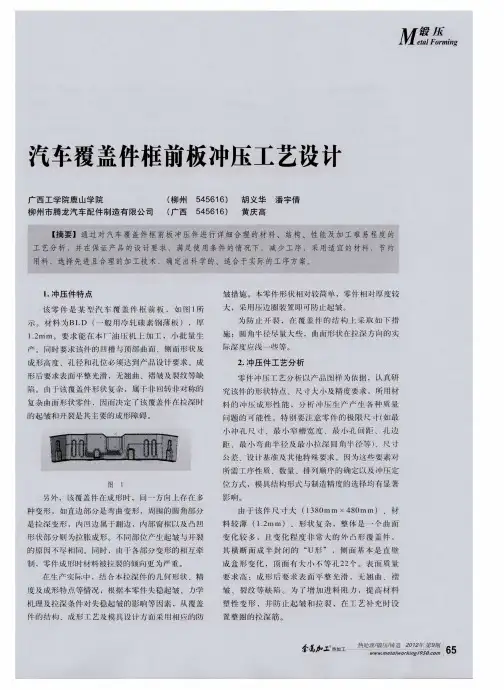

汽车覆盖件冲压工艺编制(上)汽车覆盖件形状复杂，表面质量要求高。

用最少的模具成本、最少的设备台时加工出高质量的冲压件，需要编制合理精益的工艺方案，是对工艺人员的高要求。

汽车覆盖件的特点和要求汽车覆盖件（以下简称覆盖件）是指构成汽车车身或驾驶室、覆盖发动机和底盘的薄金属板料制成的异形体表面和内部零件。

轿车的车前板和车身、载重车的车前板和驾驶室等都是由覆盖件和一般冲压件构成的。

覆盖件组装后构成了车身或驾驶室的全部外部和内部形状，它既是外观装饰性的零件，又是封闭薄壳状的受力零件。

覆盖件的制造是汽车车身制造的关键环节。

一、覆盖件的分类按功能和部位分类，可分为外部覆盖件、内部覆盖件和骨架类覆盖件三类。

外部覆盖件和骨架类覆盖件的外观质量有特殊要求，内部覆盖件的形状往往更复杂。

按工艺特征分类如下：（1）对称于一个平面的覆盖件。

诸如发动机罩、前围板、后围板、散热器罩和水箱罩等。

这类覆盖件又可分为深度浅呈凹形弯曲形状的、深度均匀形状比较复杂的、深度相差大形状复杂的和深度深的几种。

（2）不对称的覆盖件。

诸如车门的内、外板，翼子板，侧围板等。

这类覆盖件又可分为深度浅度比较平坦的、深度均匀形状较复杂的和深度深的几种。

（3）可以成双冲压的覆盖件。

所谓成双冲压既指左右件组成一个便于成型的封闭件，也指切开后变成两件的半封闭型的覆盖件。

（4）具有凸缘平面的覆盖件。

如车门内板，其凸缘面可直接选作压料面。

（5）压弯成型的覆盖件。

以上各类覆盖件的工艺方案各有不同，模具设计结构亦有很大差别。

二、覆盖件的特点和要求同一般冲压件相比，覆盖件具有材料薄、形状复杂、结构尺寸大和表面质量要求高等特点。

覆盖件的工艺设计、冲模结构设计和冲模制造工艺都具有特殊性。

因此，在实践中常把覆盖件从一般冲压件中分离出来，作为一各特殊的类别加以研究和分析。

覆盖件的特点决定了它的特殊要求。

1. 表面质量覆盖件表面上任何微小的缺陷都会在涂漆后引起光线的漫反射而损坏外形的美观，因此覆盖件表面不允许有波纹、皱折、凹痕、擦伤、边缘拉痕和其他破坏表面美感的缺陷。

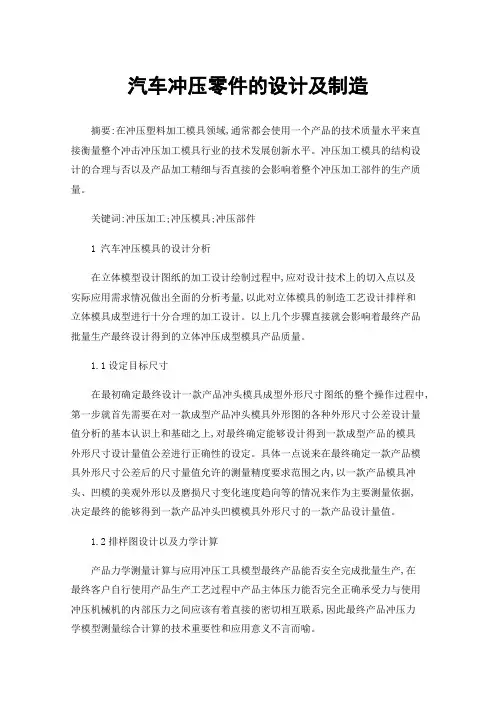

汽车冲压零件的设计及制造摘要:在冲压塑料加工模具领域,通常都会使用一个产品的技术质量水平来直接衡量整个冲击冲压加工模具行业的技术发展创新水平。

冲压加工模具的结构设计的合理与否以及产品加工精细与否直接的会影响着整个冲压加工部件的生产质量。

关键词:冲压加工;冲压模具;冲压部件1 汽车冲压模具的设计分析在立体模型设计图纸的加工设计绘制过程中,应对设计技术上的切入点以及实际应用需求情况做出全面的分析考量,以此对立体模具的制造工艺设计排样和立体模具成型进行十分合理的加工设计。

以上几个步骤直接就会影响着最终产品批量生产最终设计得到的立体冲压成型模具产品质量。

1.1设定目标尺寸在最初确定最终设计一款产品冲头模具成型外形尺寸图纸的整个操作过程中,第一步就首先需要在对一款成型产品冲头模具外形图的各种外形尺寸公差设计量值分析的基本认识上和基础之上,对最终确定能够设计得到一款成型产品的模具外形尺寸设计量值公差进行正确性的设定。

具体一点说来在最终确定一款产品模具外形尺寸公差后的尺寸量值允许的测量精度要求范围之内,以一款产品模具冲头、凹模的美观外形以及磨损尺寸变化速度趋向等的情况来作为主要测量依据,决定最终的能够得到一款产品冲头凹模模具外形尺寸的一款产品设计量值。

1.2排样图设计以及力学计算产品力学测量计算与应用冲压工具模型最终产品能否安全完成批量生产,在最终客户自行使用产品生产工艺过程中产品主体压力能否完全正确承受力与使用冲压机械机的内部压力之间应该有着直接的密切相互联系,因此最终产品冲压力学模型测量综合计算的技术重要性和应用意义不言而喻。

1.3模具总装图绘制模具设备总装图的总体绘制设计过程一般应当以格式排样的绘图形式作为设计基准,在此基础之上不再进行总体设计绘制工作。

除此之外,需要详细结合各种冲压送料设备的需要合模高度、设备的需要安装模具尺寸以及各种送料加工装置的合模高度,最终可以绘制设计出各种冲压设备模具的详细总体结构。

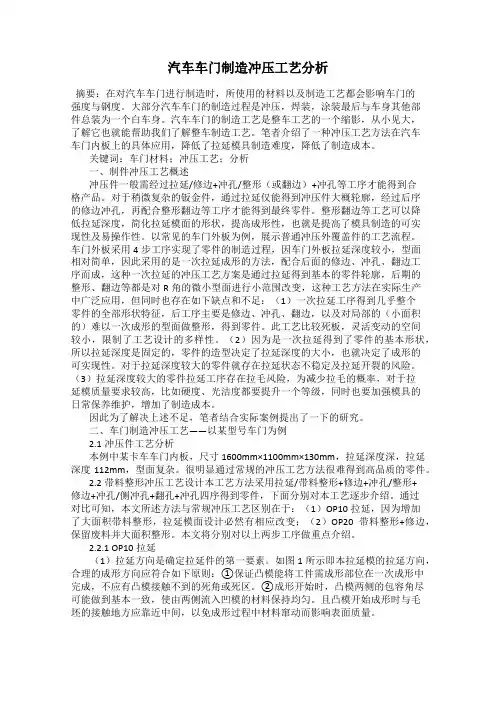

汽车车门制造冲压工艺分析摘要：在对汽车车门进行制造时，所使用的材料以及制造工艺都会影响车门的强度与钢度。

大部分汽车车门的制造过程是冲压，焊装，涂装最后与车身其他部件总装为一个白车身。

汽车车门的制造工艺是整车工艺的一个缩影，从小见大，了解它也就能帮助我们了解整车制造工艺。

笔者介绍了一种冲压工艺方法在汽车车门内板上的具体应用，降低了拉延模具制造难度，降低了制造成本。

关键词：车门材料；冲压工艺；分析一、制件冲压工艺概述冲压件一般需经过拉延/修边+冲孔/整形（或翻边）+冲孔等工序才能得到合格产品。

对于稍微复杂的钣金件，通过拉延仅能得到冲压件大概轮廓，经过后序的修边冲孔，再配合整形翻边等工序才能得到最终零件。

整形翻边等工艺可以降低拉延深度，简化拉延模面的形状，提高成形性，也就是提高了模具制造的可实现性及易操作性。

以常见的车门外板为例，展示普通冲压外覆盖件的工艺流程。

车门外板采用4步工序实现了零件的制造过程，因车门外板拉延深度较小，型面相对简单，因此采用的是一次拉延成形的方法，配合后面的修边、冲孔、翻边工序而成，这种一次拉延的冲压工艺方案是通过拉延得到基本的零件轮廓，后期的整形、翻边等都是对R角的微小型面进行小范围改变，这种工艺方法在实际生产中广泛应用，但同时也存在如下缺点和不足：（1）一次拉延工序得到几乎整个零件的全部形状特征，后工序主要是修边、冲孔、翻边，以及对局部的（小面积的）难以一次成形的型面做整形，得到零件。

此工艺比较死板，灵活变动的空间较小，限制了工艺设计的多样性。

（2）因为是一次拉延得到了零件的基本形状，所以拉延深度是固定的，零件的造型决定了拉延深度的大小，也就决定了成形的可实现性。

对于拉延深度较大的零件就存在拉延状态不稳定及拉延开裂的风险。

（3）拉延深度较大的零件拉延工序存在拉毛风险，为减少拉毛的概率，对于拉延模质量要求较高，比如硬度、光洁度都要提升一个等级，同时也要加强模具的日常保养维护，增加了制造成本。

汽车覆盖件冲压工艺及模具设计技术研究摘要：汽车覆盖件是我国汽车车身设计中不可缺少的组成部分。

随着我国汽车制造业的快速发展和人们生活质量的不断提高，人们对家用汽车车身设计的基本要求也越来越高。

如何追求高品质、低成本、实用的智能汽车已逐渐成为直接影响我国汽车产品选择的重要因素之一。

高度重视我国汽车整体覆盖件冲压制造工艺、模具设计等新技术的深入研究，可以大大提高我国汽车车身的整体设计质量，增强我国汽车加工产品的市场实力和竞争力，促进加工企业汽车产品的不断升级，为汽车企业的发展创造更大的社会效益和经济效益。

关键词：汽车覆盖件；汽车覆盖件冲压工艺；模具设计技术1.汽车覆盖件概述所谓汽车覆盖件，是指构成车身或驾驶室，覆盖发动机和底盘的异形表面和汽车零部件。

由于车内部及其覆盖件不仅需要具有较强的车身整体性和装饰性，还需要能够同时承受一定的地面力和冲击力，因此车内部及其覆盖件的整体结构和功能非常复杂。

除了我们经常直接看到的一些车外板，如车门外板、侧壁外板、发动机罩等，车上的内盖件也可能包括一些小型车内板，例如一些可以隐藏在车内的车辆地板和左右两侧的异形纵梁。

2.覆盖件冲压工艺特点在车身的设计中，需要从整体形状和结构功能两个方面进行设计，而汽车罩是完成汽车形状和结构功能的重要部件，所以汽车设计师往往十分重视它。

然而，尽管面板是汽车的重要组成部分，但由于设计师专业知识的限制，一些制造工艺可能没有得到充分考虑，导致了面板制造过程中的一些问题。

盖板件的冲压工艺对盖板件的制造具有重要意义，必须给予足够的重视。

设计面板时必须考虑冲压工艺。

3汽车覆盖件冲压工艺与设计方案本文主要以某汽车生产公司的一辆小型货车的后门为分析对象。

后门内板尺寸大，形状多样，是典型的汽车覆盖件。

3.1汽车覆盖件冲压工艺分析汽车后门内板分为后窗内板和后门外板。

后车门的内板和外板通过内板的焊接边缘和冲压工艺相互连接，形成汽车的后车门，后车门直接安装在汽车的行李箱上。

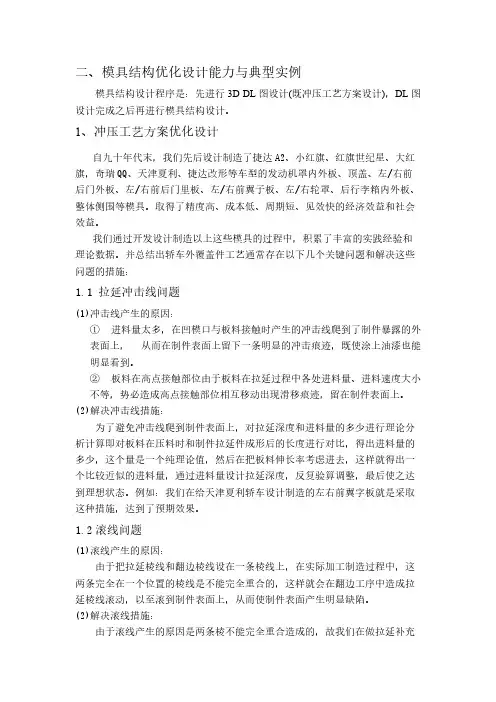

二、模具结构优化设计能力与典型实例模具结构设计程序是：先进行3D DL图设计(既冲压工艺方案设计)，DL图设计完成之后再进行模具结构设计。

1、冲压工艺方案优化设计自九十年代末，我们先后设计制造了捷达A2、小红旗、红旗世纪星、大红旗，奇瑞QQ、天津夏利、捷达改形等车型的发动机罩内外板、顶盖、左/右前后门外板、左/右前后门里板、左/右前翼子板、左/右轮罩、后行李箱内外板、整体侧围等模具。

取得了精度高、成本低、周期短、见效快的经济效益和社会效益。

我们通过开发设计制造以上这些模具的过程中，积累了丰富的实践经验和理论数据。

并总结出轿车外覆盖件工艺通常存在以下几个关键问题和解决这些问题的措施：1.1 拉延冲击线问题(1)冲击线产生的原因：①进料量太多，在凹模口与板料接触时产生的冲击线爬到了制件暴露的外表面上，从而在制件表面上留下一条明显的冲击痕迹，既使涂上油漆也能明显看到。

②板料在高点接触部位由于板料在拉延过程中各处进料量、进料速度大小不等，势必造成高点接触部位相互移动出现滑移痕迹，留在制件表面上。

(2)解决冲击线措施：为了避免冲击线爬到制件表面上，对拉延深度和进料量的多少进行理论分析计算即对板料在压料时和制件拉延件成形后的长度进行对比，得出进料量的多少，这个量是一个纯理论值，然后在把板料伸长率考虑进去，这样就得出一个比较近似的进料量，通过进料量设计拉延深度，反复验算调整，最后使之达到理想状态。

例如：我们在给天津夏利轿车设计制造的左右前翼字板就是采取这种措施，达到了预期效果。

1.2滚线问题(1)滚线产生的原因：由于把拉延棱线和翻边棱线设在一条棱线上，在实际加工制造过程中，这两条完全在一个位置的棱线是不能完全重合的，这样就会在翻边工序中造成拉延棱线滚动，以至滚到制件表面上，从而使制件表面产生明显缺陷。

(2)解决滚线措施：由于滚线产生的原因是两条棱不能完全重合造成的，故我们在做拉延补充设计时，采取轮廓过拉延，即拉延件的轮廓线不一定是产品的翻边线（主要取决于是否是覆盖件以及翻边处的园角半径R的大小）。

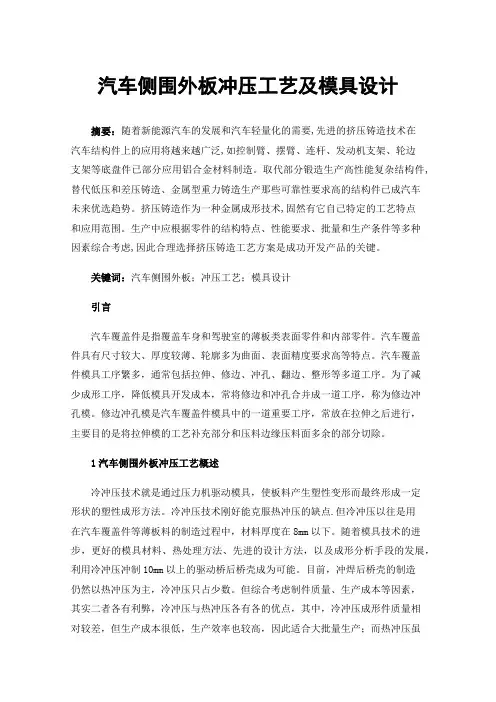

汽车侧围外板冲压工艺及模具设计摘要：随着新能源汽车的发展和汽车轻量化的需要,先进的挤压铸造技术在汽车结构件上的应用将越来越广泛,如控制臂、摆臂、连杆、发动机支架、轮边支架等底盘件已部分应用铝合金材料制造。

取代部分锻造生产高性能复杂结构件,替代低压和差压铸造、金属型重力铸造生产那些可靠性要求高的结构件已成汽车未来优选趋势。

挤压铸造作为一种金属成形技术,固然有它自己特定的工艺特点和应用范围。

生产中应根据零件的结构特点、性能要求、批量和生产条件等多种因素综合考虑,因此合理选择挤压铸造工艺方案是成功开发产品的关键。

关键词：汽车侧围外板；冲压工艺；模具设计引言汽车覆盖件是指覆盖车身和驾驶室的薄板类表面零件和内部零件。

汽车覆盖件具有尺寸较大、厚度较薄、轮廓多为曲面、表面精度要求高等特点。

汽车覆盖件模具工序繁多，通常包括拉伸、修边、冲孔、翻边、整形等多道工序。

为了减少成形工序，降低模具开发成本，常将修边和冲孔合并成一道工序，称为修边冲孔模。

修边冲孔模是汽车覆盖件模具中的一道重要工序，常放在拉伸之后进行，主要目的是将拉伸模的工艺补充部分和压料边缘压料面多余的部分切除。

1汽车侧围外板冲压工艺概述冷冲压技术就是通过压力机驱动模具，使板料产生塑性变形而最终形成一定形状的塑性成形方法。

冷冲压技术刚好能克服热冲压的缺点.但冷冲压以往是用在汽车覆盖件等薄板料的制造过程中，材料厚度在8mm以下。

随着模具技术的进步，更好的模具材料、热处理方法、先进的设计方法，以及成形分析手段的发展，利用冷冲压冲制10mm以上的驱动桥后桥壳成为可能。

目前，冲焊后桥壳的制造仍然以热冲压为主，冷冲压只占少数。

但综合考虑制件质量、生产成本等因素，其实二者各有利弊，冷冲压与热冲压各有各的优点，其中，冷冲压成形件质量相对较差，但生产成本很低，生产效率也较高，因此适合大批量生产；而热冲压虽然成形件质量相对较好，但其生产成本很高，生产周期也较长，不利于生产率的提高。

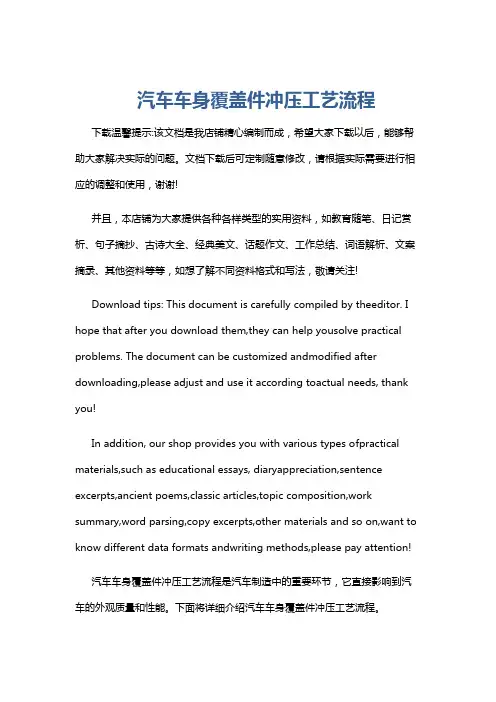

汽车车身覆盖件冲压工艺流程下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。

文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor. I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!汽车车身覆盖件冲压工艺流程是汽车制造中的重要环节，它直接影响到汽车的外观质量和性能。

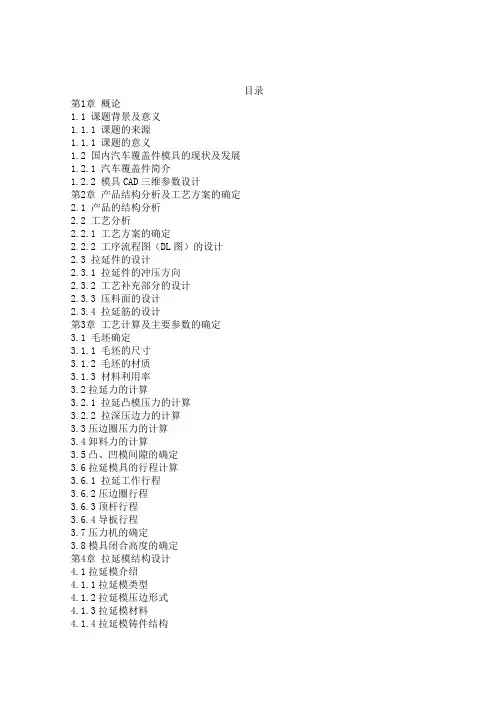

目录第1章概论1.1 课题背景及意义1.1.1 课题的来源1.1.1 课题的意义1.2 国内汽车覆盖件模具的现状及发展1.2.1 汽车覆盖件简介1.2.2 模具CAD三维参数设计第2章产品结构分析及工艺方案的确定2.1 产品的结构分析2.2 工艺分析2.2.1 工艺方案的确定2.2.2 工序流程图（DL图）的设计2.3 拉延件的设计2.3.1 拉延件的冲压方向2.3.2 工艺补充部分的设计2.3.3 压料面的设计2.3.4 拉延筋的设计第3章工艺计算及主要参数的确定3.1 毛坯确定3.1.1 毛坯的尺寸3.1.2 毛坯的材质3.1.3 材料利用率3.2拉延力的计算3.2.1 拉延凸模压力的计算3.2.2 拉深压边力的计算3.3压边圈压力的计算3.4卸料力的计算3.5凸、凹模间隙的确定3.6拉延模具的行程计算3.6.1 拉延工作行程3.6.2压边圈行程3.6.3顶杆行程3.6.4导板行程3.7压力机的确定3.8模具闭合高度的确定第4章拉延模结构设计4.1拉延模介绍4.1.1拉延模类型4.1.2拉延模压边形式4.1.3拉延模材料4.1.4拉延模铸件结构4.2拉延模的导向方式4.2.1凸模与压边圈4.2.3导板4.2.2压边圈与凹模4.3下模结构设计4.3.1凸模结构4.3.2下模座及组件4.4上模结构设计4.5压边圈设计4.5.1压边圈强度4.5.2压边圈尺寸4.6排气孔的设计4.7 其他组件的设计4.8拉延模总装配设计4.8.1总装配图4.8.2爆炸图第5章拉延件质量分析5.1制件的质量分析5.2基于Autoform的模拟仿真第6章基于UG的模具参数化建模6.1 分模设计6.2 其他组件的详细设计6.3 模具的工作原理致谢参考文献第1章概论1.1课题背景及意义1.1.1课题背景此次设计产品依托于所在烟台泰利汽车模具制造有限公司A130项目，产品名称：左/右侧围内板后侧延伸板；产品编号：5401657/58-0EU。
