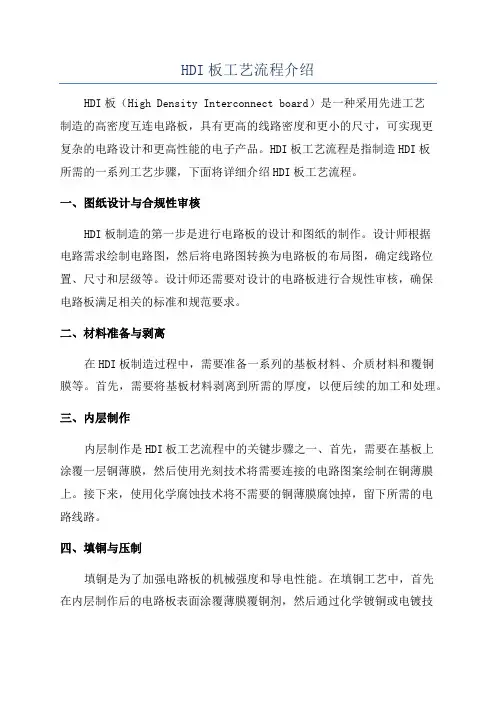

HDI板工艺流程介绍HDI板（High Density Interconnect board）是一种采用先进工艺制造的高密度互连电路板，具有更高的线路密度和更小的尺寸，可实现更复杂的电路设计和更高性能的电子产品。

HDI板工艺流程是指制造HDI板所需的一系列工艺步骤，下面将详细介绍HDI板工艺流程。

一、图纸设计与合规性审核HDI板制造的第一步是进行电路板的设计和图纸的制作。

设计师根据电路需求绘制电路图，然后将电路图转换为电路板的布局图，确定线路位置、尺寸和层级等。

设计师还需要对设计的电路板进行合规性审核，确保电路板满足相关的标准和规范要求。

二、材料准备与剥离在HDI板制造过程中，需要准备一系列的基板材料、介质材料和覆铜膜等。

首先，需要将基板材料剥离到所需的厚度，以便后续的加工和处理。

三、内层制作内层制作是HDI板工艺流程中的关键步骤之一、首先，需要在基板上涂覆一层铜薄膜，然后使用光刻技术将需要连接的电路图案绘制在铜薄膜上。

接下来，使用化学腐蚀技术将不需要的铜薄膜腐蚀掉，留下所需的电路线路。

四、填铜与压制填铜是为了加强电路板的机械强度和导电性能。

在填铜工艺中，首先在内层制作后的电路板表面涂覆薄膜覆铜剂，然后通过化学镀铜或电镀技术将铜层填充到所需的厚度。

填铜后，将多张内层电路板堆叠在一起，并使用高温和高压进行压制，以形成电路板的整体结构。

五、表面处理与图案化在HDI板制造的过程中，还需要对电路板进行表面处理和图案化。

表面处理主要是为了改善电路板的防腐蚀性能和易焊性。

常见的表面处理方法包括镀金、镀锡、化学镍金等。

图案化则是将电路板上的电路连接图案和器件安装图案绘制在电路板的外层。

通过光刻技术和蚀刻技术，将所需的线路和器件图案形成。

六、板间铜化与形成多层结构板间铜化是将多层电路板连接起来的关键步骤。

在板间铜化过程中，需要在电路板表面涂覆薄膜覆铜剂，然后通过电镀技术将铜层填充到所需的厚度。

多层电路板经过板间铜化后，形成一个整体的多层结构。

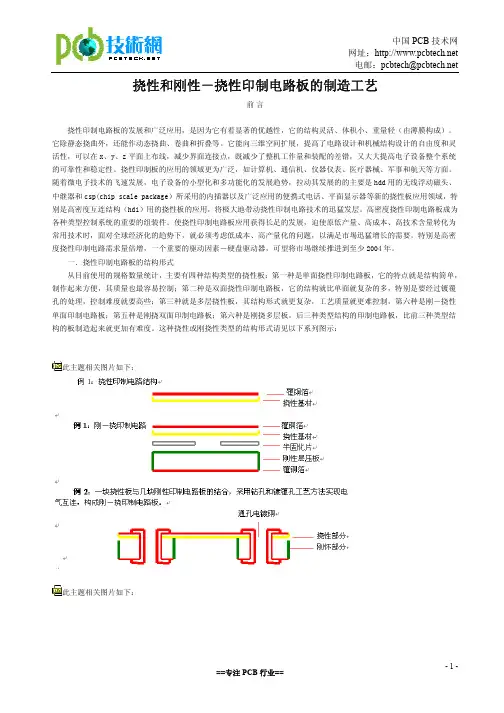

挠性和刚性－挠性印制电路板的制造工艺前言挠性印制电路板的发展和广泛应用，是因为它有着显著的优越性，它的结构灵活、体积小、重量轻（由薄膜构成）。

它除静态挠曲外，还能作动态挠曲、卷曲和折叠等。

它能向三维空间扩展，提高了电路设计和机械结构设计的自由度和灵活性，可以在x、y、z平面上布线，减少界面连接点，既减少了整机工作量和装配的差错，又大大提高电子设备整个系统的可靠性和稳定性。

挠性印制板的应用的领域更为广泛，如计算机、通信机、仪器仪表、医疗器械、军事和航天等方面。

随着微电子技术的飞速发展，电子设备的小型化和多功能化的发展趋势，拉动其发展的的主要是hdd用的无线浮动磁头、中继器和csp(chip scale package）所采用的内插器以及广泛应用的便携式电话、平面显示器等新的挠性板应用领域，特别是高密度互连结构（hdi）用的挠性板的应用，将极大地带动挠性印制电路技术的迅猛发层。

高密度挠性印制电路板成为各种类型控制系统的重要的组装件。

使挠性印制电路板应用获得长足的发展，迫使原低产量、高成本、高技术含量转化为常用技术时，面对全球经济化的趋势下，就必须考虑低成本、高产量化的问题，以满足市埸迅猛增长的需要。

特别是高密度挠性印制电路需求量倍增，一个重要的驱动因素－硬盘驱动器，可望将市埸继续推进到至少2004年。

一．挠性印制电路板的结构形式从目前使用的规格数量统计，主要有四种结构类型的挠性板：第一种是单面挠性印制电路板，它的特点就是结构简单，制作起来方便，其质量也最容易控制；第二种是双面挠性印制电路板，它的结构就比单面就复杂的多，特别是要经过镀覆孔的处理，控制难度就要高些；第三种就是多层挠性板，其结构形式就更复杂，工艺质量就更难控制，第六种是刚－挠性单面印制电路板；第五种是刚挠双面印制电路板；第六种是刚挠多层板。

后三种类型结构的印制电路板，比前三种类型结构的板制造起来就更加有难度。

这种挠性或刚挠性类型的结构形式请见以下系列图示：此主题相关图片如下：此主题相关图片如下：二．挠性板的材料从挠性印制电路板的结构分析，构成挠性印制电路板的材料有绝缘基材、胶粘剂、金属导体层（铜箔）和覆盖层。

印刷电路板的制作工艺流程印刷电路板（Printed Circuit Board，简称PCB）是一种用于支持电子组件和实现电子电路连接的基础材料。

它是电子设备的核心部分，其制作工艺流程通常可分为设计、原材料准备、制板、成型、组装和测试等步骤。

第一步：设计电路板设计是整个制作工艺的起点，它常使用计算机辅助设计软件（CAD）完成。

设计师根据电路的功能需求，将电路图、器件封装、连接线路和元件布局等信息转化为PCB文件。

在此过程中，设计师需要考虑布线的走向、元件的排布和板层结构等细节问题。

第二步：原材料准备制作PCB所使用的原材料包括铜板、玻璃纤维布和覆铜膜等。

铜板是电路板的核心材料，主要用于制作导电路径；玻璃纤维布则作为绝缘层材料，用于分隔铜路以避免短路；覆铜膜则用于保护铜路的外观。

这些原材料需要经过检验和切割等工艺处理，以满足PCB制作的需求。

第三步：制板制板是将PCB设计图转化为实际电路板的过程。

它通常包括以下仪器和设备：曝光机、电解腐蚀机、蚀刻机和钻孔机等。

首先，设计图纸通过曝光机，将导电路径图案暴露在光敏膜上；然后，使用蚀刻机将未暴露的光敏膜部分去除，使导电路径裸露出来；接下来，通过电解腐蚀机，将暴露出来的铜板蚀刻，形成导电路径；最后，在钻孔机上进行钻孔加工，为电路板添加所需的连接孔。

第四步：成型成型是指将制板后的原材料进行加工处理，以达到预定的目标。

此过程通常包括以下步骤：去除残留的铜箔，做表面平滑处理、保护覆铜膜和类似的操作。

最后，进行电镀处理，增强电路板的耐用性和导电性。

第五步：组装组装是将PCB与其他电子元件进行连接的过程。

首先，在PCB上进行元件焊接，将元件的引脚通过烙铁或热风枪与PCB上的焊盘焊接。

然后，检查焊点的质量和连接的准确性，确保没有虚焊、冷焊等问题。

最后，进行机械固定和电路板的封装，以确保电子元件的稳定性和安全性。

第六步：测试在电路板制作完成后，需要进行测试来确保其正常工作。

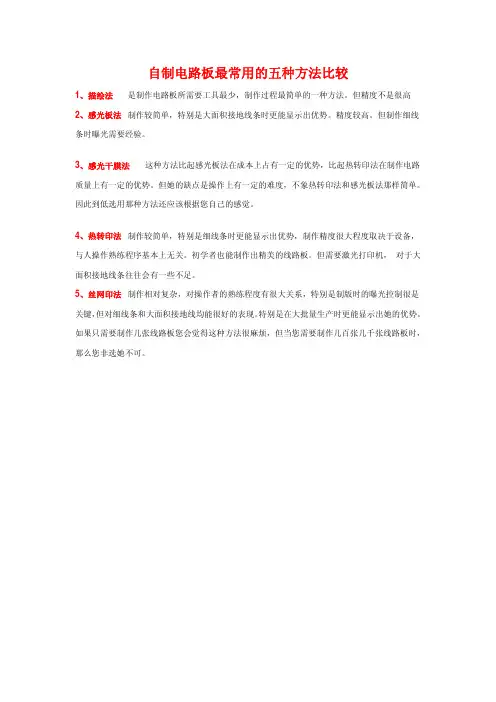

自制电路板最常用的五种方法比较1、描绘法是制作电路板所需要工具最少，制作过程最简单的一种方法。

但精度不是很高2、感光板法制作较简单，特别是大面积接地线条时更能显示出优势。

精度较高。

但制作细线条时曝光需要经验。

3、感光干膜法这种方法比起感光板法在成本上占有一定的优势，比起热转印法在制作电路质量上有一定的优势。

但她的缺点是操作上有一定的难度，不象热转印法和感光板法那样简单。

因此到低选用那种方法还应该根据您自己的感觉。

4、热转印法制作较简单，特别是细线条时更能显示出优势，制作精度很大程度取决于设备，与人操作熟练程序基本上无关。

初学者也能制作出精美的线路板。

但需要激光打印机，对于大面积接地线条往往会有一些不足。

5、丝网印法制作相对复杂，对操作者的熟练程度有很大关系，特别是制版时的曝光控制很是关键，但对细线条和大面积接地线均能很好的表现。

特别是在大批量生产时更能显示出她的优势。

如果只需要制作几张线路板您会觉得这种方法很麻烦，但当您需要制作几百张几千张线路板时，那么您非选她不可。

四种自制电路板中所用到的所有工具、耗材1 可以使用此刻刀直接进行电路板的雕刻，但最多的还是用于电路板的修版。

2 在感光板法制作电路板中最主要的材料之一。

在此法制作电路板比较方便，一般是先在电脑中画好PCB图，然后用激光打印机将PCB图打印在制版膜上（可用丝网法的制版膜）。

然后贴在感光板上，在日光或日光灯下进行曝光。

只要曝光时间控制得好，制作的效果是相当理想的。

3 经过曝光的感光板还需要放到显影剂中进行显影，以形成一层与PCB图相对应的保护膜。

4 此法制作电路板操作上很简单，但对于制作0.2mm以下的线条较为困难，容易断线，另外对于大面积接地部分也存在不足。

如果您不受这两种情况的限制，则选择此法制作将是最方便的。

此法最适合做试样、样品。

用电脑将线路图画好，再通过激光打印机将图直接打印到热转印纸上。

5 取一张已清洗的敷铜板，再将刚刚打印下来的热转印纸将打印面贴向敷铜板。

电路板制作流程电路板是电子设备中不可或缺的组成部分，其制作流程经过多道工序，需要精密的操作和严格的控制。

下面将介绍电路板制作的详细流程。

首先，我们需要准备原材料。

通常情况下，电路板的主要原材料是玻璃纤维布和环氧树脂。

玻璃纤维布具有良好的绝缘性能和机械强度，而环氧树脂则可以提供良好的耐热性和耐化学性能。

此外，还需要铜箔作为导电层的材料。

接下来是图形设计和制作。

在计算机辅助设计软件的帮助下，我们可以根据电路板的功能和结构要求，进行电路板的图形设计。

设计完成后，将图形输出到透明胶片上，作为制版的模板。

然后是制版工序。

将透明胶片放置在光敏感的覆铜板上，经过曝光和显影等工序，可以将图形转移到覆铜板上，形成导电图形。

接着进行蚀刻工序，利用化学蚀刻剂将不需要的铜箔蚀除，留下需要的导电图形。

接下来是钻孔工序。

利用数控钻床，根据设计要求在电路板上钻孔，为后续的元器件安装和连线做准备。

然后是化学镀铜工序。

通过在电路板表面进行化学镀铜，可以增加导电层的厚度，提高电路板的导电性能和机械强度。

接着是阻焊工序。

在电路板表面涂覆一层阻焊油墨，然后通过热风烘烤，形成一层保护膜。

阻焊膜可以保护电路板的导线，防止短路和氧化，同时还可以起到固定元器件的作用。

最后是组装工序。

根据设计要求，将元器件焊接到电路板上，并进行测试和调试，确保电路板的功能和性能达到要求。

以上就是电路板制作的整个流程。

通过精密的工艺和严格的控制，可以制作出高质量的电路板，为电子设备的正常运行提供保障。

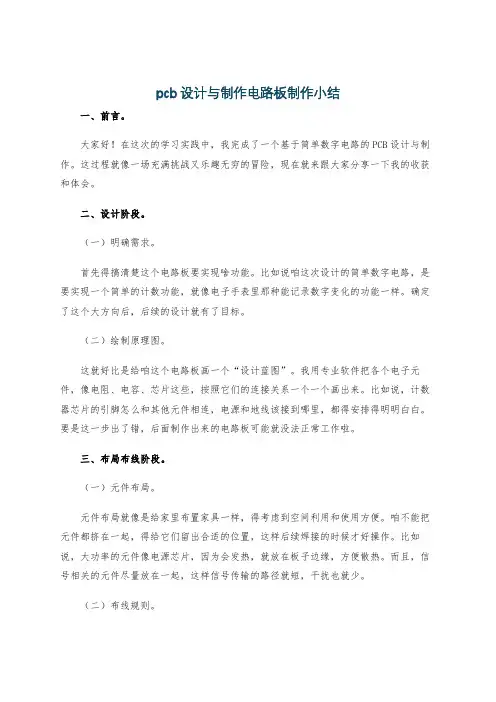

pcb设计与制作电路板制作小结一、前言。

大家好！在这次的学习实践中，我完成了一个基于简单数字电路的PCB设计与制作。

这过程就像一场充满挑战又乐趣无穷的冒险，现在就来跟大家分享一下我的收获和体会。

二、设计阶段。

（一）明确需求。

首先得搞清楚这个电路板要实现啥功能。

比如说咱这次设计的简单数字电路，是要实现一个简单的计数功能，就像电子手表里那种能记录数字变化的功能一样。

确定了这个大方向后，后续的设计就有了目标。

（二）绘制原理图。

这就好比是给咱这个电路板画一个“设计蓝图”。

我用专业软件把各个电子元件，像电阻、电容、芯片这些，按照它们的连接关系一个一个画出来。

比如说，计数器芯片的引脚怎么和其他元件相连，电源和地线该接到哪里，都得安排得明明白白。

要是这一步出了错，后面制作出来的电路板可能就没法正常工作啦。

三、布局布线阶段。

（一）元件布局。

元件布局就像是给家里布置家具一样，得考虑到空间利用和使用方便。

咱不能把元件都挤在一起，得给它们留出合适的位置，这样后续焊接的时候才好操作。

比如说，大功率的元件像电源芯片，因为会发热，就放在板子边缘，方便散热。

而且，信号相关的元件尽量放在一起，这样信号传输的路径就短，干扰也就少。

（二）布线规则。

布线就像给各个元件之间搭“桥梁”，让它们能互相“沟通”。

布线的时候得遵循一些规则，比如线不能太细，不然电流通过的时候就像在走窄窄的独木桥，容易出问题；线与线之间也不能靠得太近，不然就像两个人靠太近容易“打架”一样，会产生信号干扰。

我在布线的时候，就遇到过两条线靠得太近，结果最后测试的时候信号老是不稳定，后来调整了线间距就好了。

四、制作阶段。

（一）打印PCB图纸。

设计好PCB之后，就可以把它打印出来啦。

这就好比是把设计好的房子图纸拿出来，准备按照它来盖房子。

打印出来的图纸要清晰准确，不然制作的时候就容易搞错。

（二）制作电路板。

制作电路板的方法有很多种，咱这次用的是最简单的热转印法。

先把打印好的图纸贴在覆铜板上，然后用热转印机加热，让图纸上的油墨转移到覆铜板上，这样就把电路图案印到板子上啦。

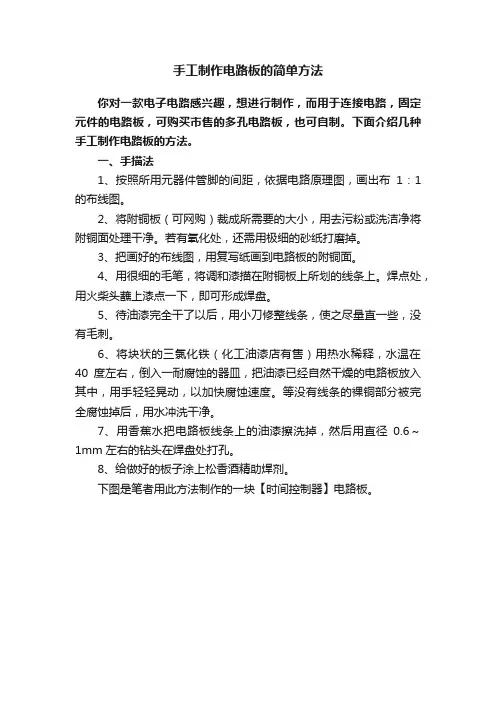

手工制作电路板的简单方法你对一款电子电路感兴趣，想进行制作，而用于连接电路，固定元件的电路板，可购买市售的多孔电路板，也可自制。

下面介绍几种手工制作电路板的方法。

一、手描法1、按照所用元器件管脚的间距，依据电路原理图，画出布1：1的布线图。

2、将附铜板（可网购）裁成所需要的大小，用去污粉或洗洁净将附铜面处理干净。

若有氧化处，还需用极细的砂纸打磨掉。

3、把画好的布线图，用复写纸画到电路板的附铜面。

4、用很细的毛笔，将调和漆描在附铜板上所划的线条上。

焊点处，用火柴头蘸上漆点一下，即可形成焊盘。

5、待油漆完全干了以后，用小刀修整线条，使之尽量直一些，没有毛刺。

6、将块状的三氯化铁（化工油漆店有售）用热水稀释，水温在40度左右，倒入一耐腐蚀的器皿，把油漆已经自然干燥的电路板放入其中，用手轻轻晃动，以加快腐蚀速度。

等没有线条的裸铜部分被完全腐蚀掉后，用水冲洗干净。

7、用香蕉水把电路板线条上的油漆擦洗掉，然后用直径0.6～1mm左右的钻头在焊盘处打孔。

8、给做好的板子涂上松香酒精助焊剂。

下图是笔者用此方法制作的一块【时间控制器】电路板。

二、刀刻法画布线图、对附铜板基板的处理，将布线图画到附铜板上的步骤与上述手描法的1、2、3相同。

然后，将粘性好的宽幅透明胶带，贴在巳画好布线图的附铜板上。

以镊子、尺子配合，用小刀刻，揭掉胶带的无用部分，留下的胶带线条，形成了保护层。

要确认留下的线条与附铜板附着牢靠，然后进行腐蚀、打孔、涂助焊剂，方法步骤与手描法相同。

下图，是笔者以此方法制作的一块【双路可调式直流稳压电源】的电路板。

三、预切符法在一些电子器材店，也可在网上，能买到一种预先切好的，带粘性的，具有各种直径的焊盘，各种宽度的线条，它们是专门用来制作印刷电路板的。

将焊盘以及线条，贴在清洁过，画有布线图的电路板上，形成保护层。

腐蚀时，未贴线条的部分会被腐蚀掉。

打孔涂助焊剂方法同前述。

此法制出的电路板质量很高，能接近或达到专业水准。

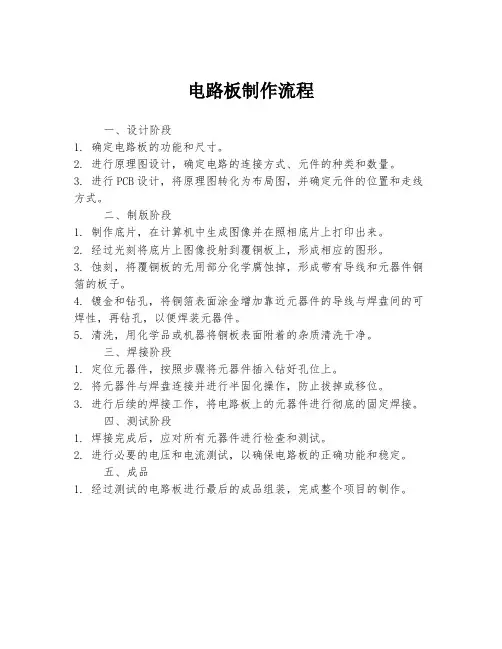

电路板制作流程
一、设计阶段
1. 确定电路板的功能和尺寸。

2. 进行原理图设计，确定电路的连接方式、元件的种类和数量。

3. 进行PCB设计，将原理图转化为布局图，并确定元件的位置和走线方式。

二、制版阶段
1. 制作底片，在计算机中生成图像并在照相底片上打印出来。

2. 经过光刻将底片上图像投射到覆铜板上，形成相应的图形。

3. 蚀刻，将覆铜板的无用部分化学腐蚀掉，形成带有导线和元器件铜箔的板子。

4. 镀金和钻孔，将铜箔表面涂金增加靠近元器件的导线与焊盘间的可焊性，再钻孔，以便焊装元器件。

5. 清洗，用化学品或机器将铜板表面附着的杂质清洗干净。

三、焊接阶段
1. 定位元器件，按照步骤将元器件插入钻好孔位上。

2. 将元器件与焊盘连接并进行半固化操作，防止拔掉或移位。

3. 进行后续的焊接工作，将电路板上的元器件进行彻底的固定焊接。

四、测试阶段
1. 焊接完成后，应对所有元器件进行检查和测试。

2. 进行必要的电压和电流测试，以确保电路板的正确功能和稳定。

五、成品
1. 经过测试的电路板进行最后的成品组装，完成整个项目的制作。
