PCB板的工艺制作流程PCB板(Printed Circuit Board)的工艺制作流程如下:1. 设计:根据电路原理图和参数要求,采用电子设计自动化(EDA)软件进行电路设计,并生成PCB板图。
2. 制版:根据PCB板图进行制版,常用的制版方式包括光刻法、激光成像法、电子束曝光法等。
3. 蚀刻:将制版后的铜层覆盖在玻璃纤维(或其他材料)上,然后使用化学药品将不需要的部分腐蚀掉,形成电路图案。
4. 镀金:将铜层表面镀上一层金属,以增强其导电性能。
5. 打孔:按照电路图中需要插入元件的位置,在板上打孔。
6. 涂印:将文字、符号等印刷在PCB板上,并进行编号、分类等标记。
7. 焊接:将元器件焊接到PCB板上,通常采用波峰焊接、手工焊接等方法。
8. 测试:对PCB板进行功能测试以验证其电性能和可靠性。
9. 包装:将已经测试合格的PCB板进行包装和标记。
10. 发货:最后,已经制造完成的PCB板会根据客户的要求进行发货,这个过程中需要确保货物的准确性和及时性。
以上步骤是PCB板制作的基本流程,实际生产中可能会根据企业的具体情况和需要进行一些调整。
同时,每个步骤中都有具体的质量标准和操作规范,需要严格把控,以确保产品的质量。
每个步骤的详细描述如下:1. 设计:这是PCB制作的首要步骤。
在这个阶段,设计师需要理解电路的工作原理,并使用电子设计自动化(EDA)软件绘制电路图。
然后,他们将这个电路图转化为一个可以用于生产的光绘文件。
2. 制版:制版的过程涉及到将电路图从EDA软件转移到实际的PCB上。
这个过程通常使用光刻法或激光成像法。
3. 蚀刻:在这个阶段,未被抗蚀剂保护的铜将被化学药品溶解,留下所需的电路图案。
4. 镀金:这个步骤主要是为了提高电路的导电性能和耐氧化性能。
5. 打孔:在这个阶段,工人需要根据电路图在PCB板上打孔,这些孔将用于将元件安装在PCB板上。
6. 涂印:这个步骤包括将文字、符号等印在PCB板上。
pcb板制造工艺流程及控制方法PCB板,也就是印刷电路板,它的制造可有趣啦。
一、工艺流程。
1. 设计。
这就像是给PCB板画蓝图呢。
工程师们用专门的软件,把线路、元件的位置啥的都规划好。
要考虑好多东西哦,像电流怎么走最合理,元件之间怎么连接不会打架。
这个阶段要是出点小差错,后面可就麻烦咯。
比如说,要是线路设计得太挤,那生产的时候可能就会短路啦。
2. 开料。
把大的覆铜板按照设计的尺寸切成小块。
这就好比裁布料一样,得裁得准准的。
要是尺寸不对,后面的工序就像穿错尺码的衣服,怎么都不合适。
3. 内层线路制作。
这一步是在板子里做出线路来。
要通过光刻、蚀刻这些技术。
光刻就像用光照出线路的形状,蚀刻呢,就把不需要的铜给去掉,留下我们想要的线路。
这个过程就像雕刻家在雕刻作品,得小心翼翼的,一不小心刻坏了,这块板子可能就废啦。
4. 层压。
如果是多层板的话,就要把做好内层线路的板子叠起来,然后用高温高压让它们粘在一起。
这就像做三明治一样,要把每层都放好,压得紧紧的,不然中间可能会有空隙,那可就不好使喽。
5. 外层线路制作。
和内层线路制作有点像,不过这是在板子的最外面做线路。
这时候要更注意美观和准确性啦,毕竟这是大家能直接看到的部分。
6. 阻焊和字符印刷。
阻焊就像是给线路穿上防护服,防止它们在焊接的时候短路。
字符印刷呢,就是印上一些标识,像元件的编号之类的,这样我们在组装的时候就能轻松找到对应的元件啦。
7. 表面处理。
这是为了让PCB板在焊接元件的时候更容易,像镀锡、镀金之类的。
就像给板子的表面做个美容,让它更好地和元件结合。
8. 成型。
把板子按照设计的形状切割出来。
这是最后的一步啦,就像给PCB板做个最后的造型。
二、控制方法。
1. 质量控制。
在每个工序之后都要检查,就像我们做完一件事要检查有没有漏洞一样。
比如在线路制作之后,要用检测仪器看看线路有没有断开或者短路的地方。
要是发现问题,要及时调整或者把有问题的板子挑出来,可不能让它混到好板子里面去。
PCB制板全流程1.原理图设计:在进行PCB制板之前,需要先进行电路原理图的设计。
原理图设计是根据电路功能需求,通过使用相关的设计软件绘制出电路的连接关系和元器件的布局,并进行检查和修改,确保电路设计的正确性。
2.PCB布局设计:完成原理图设计后,需要进行PCB布局设计。
布局设计是将原理图中的电路元件放置在PCB板上,并进行线路的布线。
在布局设计中,需要考虑电路元件之间的距离、布局的紧凑性、信号和电源线的布线,以及散热和阻抗控制等因素。
3.PCB绘制:在完成布局设计后,需要对PCB进行绘制。
绘制是通过使用PCB设计软件,根据布局设计中的元器件位置和线路布线,绘制出具体的PCB板的形状、尺寸和线路连接。
同时,还需加入丝印、焊盘等必要的标记和焊盘。
4. PCB制板文件生成:完成PCB绘制后,需要生成相应的制板文件。
制板文件包括设计文件、加工文件和钻孔文件等。
设计文件通常为Gerber格式,用于指导制板厂商加工制板;加工文件用于指导PCB板上元器件的焊接;钻孔文件用于指导制板厂商进行孔的钻孔。
5.PCB板材选择:在制板文件生成之后,需要选择适合的PCB板材。
根据电路的性能要求和应用环境,选择合适的基材和层压板结构。
常用的PCB板材有玻璃纤维、陶瓷、聚酰亚胺等,不同的材料具有不同的特性,选择合适的材料有利于提高电路的性能和可靠性。
6.制板厂加工:在选择好PCB板材后,将制板文件提交给制板厂进行加工。
制板厂根据制板文件进行PCB板的切割、背面钻孔、内层线路铜箔腐蚀、图形化刻蚀、外层线路镀铜、丝印等工艺处理。
制板厂还会进行严格的质量控制,确保制作出的PCB板符合质量要求。
7.组件贴装:制板完成后,需要进行电子元器件的贴装。
贴装是将预先选定好的电子元器件通过自动贴装机或手动贴装机精确地焊接到PCB板的焊盘上。
根据电路设计要求,分为表面贴装技术(SMT)和插件贴装技术(THT),方法有差异。
8.焊接:完成电子元器件的贴装后,需要进行焊接。
pcb制造工艺流程PCB是印制电路板的缩写,有时也称为PWB( Printed Wiring Board)。
PCB是电子电路中不可缺少的基础元件,其作用是连接不同的电子元器件,使它们进行电气传输,并控制整个电子产品的工作过程。
本文将介绍PCB制造工艺流程的详细步骤。
一、PCB设计开发PCB设计开发是整个PCB制造工艺中的第一步。
设计师根据电路板的用途,设计电路原理图,然后通过电脑辅助设计软件将原理图转化为PCB图形设计,可以进一步的添加电路元件、设计走线等工作。
二、PCB文件生成完成PCB图形设计后,需要将其转换为PCB文件,即Gerber文件、Excellon文件和NC文件等,以便于后续的PCB生产和制造。
Gerber文件主要是表示PCB上的各项元器件和连线,Excellon文件则表示PCB上钻孔位和尺寸,NC文件可以将Gerber和Excellon文件自动化转换为机器上可以读取和实现的语言。
三、PCB印制制作1.印刷前准备:根据Gerber文件制作印刷板,印刷板是PCB制造的重要基础,其质量将直接影响到最终PCB的质量。
制板包括将印刷板与铜箔压合、暴光、去膜等步骤。
2.印刷和蚀刻:印刷板制作好后,需要进行印刷和蚀刻的工序。
在印刷过程中,通过将预先制作好的光刻胶涂在铜箔上,在暴光后形成间隙,然后通过浸泡在蚀刻液中,将未覆盖的铜层与刻蚀掉,形成印刷电路图形。
3.穿孔钻孔:穿孔钻孔是为各个元件之间的连线留置孔位。
钻孔的精度、孔壁光洁度的高低决定了PCB的质量。
钻孔基本分为3个步骤,镀铜,钻孔,脱锡。
这里需要非常注意的一件事,如下!4.表面处理:表面处理是针对PCB表面的涂敷处理,这个环节分为沉金、沉银、HASL(热飞镀)等过程,目的是保证PCB表面的平整度和导电性。
5.贴装:按照PCB上的元件值和尺寸,进行元件的安装和固定,通常使用贴片机进行快速贴装。
四、是否PCB成品,测试1.电气测试:对成品PCB进行电气测试,以确保其符合要求。
PCB板生产流程PCB板(Printed Circuit Board,印刷电路板)是电子设备的重要组成部分,它作为电子元器件间连接的主要平台,承载着电子设备的信号传输和电源供应等功能。
PCB板的生产流程可以分为设计、制版、堆叠、钻孔、镀膜、曝光、蚀刻、压线、测试和组装等多个步骤。
下面将详细介绍PCB板的生产流程。
1.设计:PCB板生产的第一步是根据电子设备的功能和需求进行设计。
设计师使用电路设计软件将电路连接和布局规划在PCB板上,确定电路板上元器件的位置和信号传输路径。
2.制版:设计师将设计好的PCB板图纸输出成底版,然后通过光刻技术将设计好的电路图案和排线传导图案转移到电路板表面,形成底板。
3.堆叠:堆叠是将多层电路板叠在一起形成复合板。
多层板可以提高电路板的密度,同时也可以提高电路板的抗干扰能力。
堆叠时需要注意各层之间的信号和电源的分布。
4.钻孔:在制作PCB板时,需要在准确的位置上钻出连接跳线和焊盘的孔,以便连接元器件和导线。
通常使用数控钻床或激光钻孔机进行钻孔。
5.镀膜:在PCB板的表面镀上一层金属,一方面可以保护电路和导线不被氧化,另一方面也可以提高焊接接触度。
常用的金属材料包括镍和金。
6.曝光:将底板上覆盖的感光层用光来曝光,以暴露出底板上的图案和线路。
曝光后的感光层会发生物理或化学变化,形成图案和线路。
7.蚀刻:通过化学蚀刻的方式将没有被曝光的感光层经过蚀刻去除,露出底板上的铜层。
经过蚀刻后,就可以形成PCB板上的电路图案和导线。
8.压线:在PCB板的金属层上覆盖一层焊盘,用于连接元器件和电路板。
焊盘会通过一种叫做压铜的工艺来形成。
9.测试:通过对PCB板的电气特性进行测试,确保电路板的质量和性能符合要求。
测试中会检查电路板的连通性、阻抗匹配等参数。
10.组装:将元器件、电阻、电容等进行焊接,完成整个电路板的组装。
组装时需要将元器件与焊盘进行精确定位,在连接之后进行焊接。
以上就是PCB板生产的基本流程。
pcb制作流程PCB制作流程一般包括原理图设计、布局设计、制作工艺、生产制作、质检测试五个阶段,下面详细介绍这个过程。
第一步:原理图设计原理图设计是PCB制作流程的第一步。
在这一阶段,设计工程师会根据电气原理图来设计PCB的电路连接。
选择合适的元器件,并完成连接线路的设计。
第二步:布局设计布局设计是指根据原理图设计结果来进行器件的布局和定位。
在这一阶段,设计工程师会根据电路连接的需要,决定元器件的位置和方向,并进行布线。
同时也要考虑板子的大小、形状等因素。
第三步:制作工艺制作工艺是指为了完成PCB制作需要准备的工艺和设备。
首先需要将原理图和布局设计转换为电脑可识别的文件格式,并进行相关参数的设置。
然后,要利用光刻、腐蚀等工艺将设计好的电路图形图案转移到PCB基板上。
最后使用丝印工艺为PCB板子标识元器件的位置和符号。
第四步:生产制作生产制作是指根据制作工艺的要求进行PCB板的实际制作。
首先将已经设计好的电路图形图案转移到PCB基板上,然后利用腐蚀工艺除去不需要的金属材料。
接下来进行丝印工艺,为PCB板子进行标识。
最后进行钻孔、插件、接插件等工艺。
第五步:质检测试质检测试是指对制作好的PCB板进行质量检查和测试。
主要包括外观检查、性能测试、电路连接测试等。
通过对PCB板的检查和测试,来确保其符合设计的要求和标准。
总结:整个PCB制作流程包括原理图设计、布局设计、制作工艺、生产制作、质检测试五个阶段,每个阶段都会对PCB板的质量和性能进行相关的操作和检查。
通过这个流程,可以生产出满足电路连接需求的高质量PCB板。
注:内容参考自个人对有关知识的了解,并结合相关资料整理而成,仅供参考。
PCB生产工艺流程PCB的制造完成需要进过一道道工艺流程,流程相对比较复杂,根据不同的PCB板层数,PCB生产的流程也会不一样。
一、单面板生产流程:开料——钻孔——外层图像转移:(外层磨板、外层贴膜、菲林对位、曝光、显影、图镀、褪膜、蚀刻、褪锡)——AOI——丝印阻焊油墨——阻焊图像转移:(菲林对位、曝光、显影)——丝印字符——热风整平——铣外形——电测——终检——真空包装二、双面板生产流程:开料——钻孔——沉铜——板镀——外层图像转移:(外层磨板、外层贴膜、菲林对位、曝光、显影、图镀、褪膜、蚀刻、褪锡)——丝印阻焊油墨——阻焊图像转移:(菲林对位、曝光、显影)——丝印字符——热风整平——铣外形——电测——终检——真空包装三、多面板生产流程如下图所示展开剩余77%1、开料目的:根据工程资料MI的要求,在符合要求的大张板材上,裁切成小块生产板件.符合客户要求的小块板料.流程:大板料→按MI要求切板→锔板→啤圆角\磨边→出板2、钻孔目的:根据工程资料(客户资料),在所开符合要求尺寸的板料上,相应的位置钻出所求的孔径.流程:叠板销钉→上板→钻孔→下板→检查\修理3、沉铜目的:沉铜是利用化学方法在绝缘孔壁上沉积上一层薄铜.流程:粗磨→挂板→沉铜自动线→下板→浸1%稀H2SO4→加厚铜4、图形转移目的:图形转移是生产菲林上的图像转移到板上流程:(蓝油流程):磨板→印第一面→烘干→印第二面→烘干→爆光→冲影→检查;(干膜流程):麻板→压膜→静置→对位→曝光→静置→冲影→检查5、图形电镀目的:图形电镀是在线路图形裸露的铜皮上或孔壁上电镀一层达到要求厚度的铜层与要求厚度的金镍或锡层.流程:上板→除油→水洗二次→微蚀→水洗→酸洗→镀铜→水洗→浸酸→镀锡→水洗→下板6、退膜目的:用NaOH溶液退去抗电镀覆盖膜层使非线路铜层裸露出来.流程:水膜:插架→浸碱→冲洗→擦洗→过机;干膜:放板→过机7、蚀刻目的:蚀刻是利用化学反应法将非线路部位的铜层腐蚀去.8、绿油目的:绿油是将绿油菲林的图形转移到板上,起到保护线路和阻止焊接零件时线路上锡的作用流程:磨板→印感光绿油→锔板→曝光→冲影;磨板→印第一面→烘板→印第二面→烘板9、字符目的:字符是提供的一种便于辩认的标记流程:绿油终锔后→冷却静置→调网→印字符→后锔10、镀金手指目的:在插头手指上镀上一层要求厚度的镍\金层,使之更具有硬度的耐磨性流程:上板→除油→水洗两次→微蚀→水洗两次→酸洗→镀铜→水洗→镀镍→水洗→镀金镀锡板(与镀金手指并列的工艺)目的:喷锡是在未覆盖阻焊油的裸露铜面上喷上一层铅锡,以保护铜面不蚀氧化,以保证具有良好的焊接性能.流程:微蚀→风干→预热→松香涂覆→焊锡涂覆→热风平整→风冷→洗涤风干11、成型目的:通过模具冲压或数控锣机锣出客户所需要的形状成型的方法有机锣,啤板,手锣,手切说明:数据锣机板与啤板的精确度较高,手锣其次,手切板最低具只能做一些简单的外形.12、测试目的:通过电子100%测试,检测目视不易发现到的开路,短路等影响功能性之缺陷.流程:上模→放板→测试→合格→FQC目检→不合格→修理→返测试→OK→REJ→报废13、终检目的:通过100%目检板件外观缺陷,并对轻微缺陷进行修理,避免有问题及缺陷板件流出。
PCB制板全流程PCB(Printed Circuit Board)制板是电子产品制造中重要的一环,它是连接各个电子元件的载体,实现电路的功能。
下面是一个关于PCB制板全流程的说明,包括设计、布局、制作和装配等过程。
第一步:PCB设计PCB设计是整个制板流程的第一步,它是根据电子产品的功能和要求进行的。
PCB设计需要用到设计软件,例如Altium Designer、Eagle等。
设计师首先要根据产品的功能要求进行电路原理图的设计,确定电路的连接方式和信号流动路径。
然后将原理图转换为PCB布局图,确定电路板的大小和形状,并将各个元件布置在布局图上。
最后,设计师进行连线的规划,确保各个元件之间能够顺利连接并满足电路的要求。
第二步:PCB布局PCB布局是指将设计好的布局图转换为具体的电路板布局,包括元件的位置和大小等。
布局过程中需要考虑到电路板的尺寸和形状,尽量减少元件之间的干扰和信号噪音。
在布局过程中,设计师还要考虑热量分布和散热等因素,确保电路板的稳定性和可靠性。
第三步:PCB绘制PCB绘制是将布局好的电路板图纸转换为具体可制作的PCB板。
这一过程通常通过自动化的电路板绘制机器实现。
通过绘图机器,将电路板上的布局转换为具体的导线路径和元件位置,并同时添加金属层、绝缘层和其他元件。
第四步:PCB制作PCB制作是将绘制好的电路板进行实际制造的过程。
通常这个过程包括以下几个步骤:1.剥离:将心电图覆盖在PCB板上的保护层去掉,暴露出导线轨迹。
2.钻孔:根据电路图中的孔洞位置,使用钻孔机精确地在PCB板上钻孔。
3.材料加工:将电路板上的材料进行精确切割,以适应电路板的尺寸和形状。
4.冲孔:根据需求,在电路板上冲压孔洞,以供电路连接和安装元件。
5.镀金:在电路板上的导线上涂覆一层金属,以提高导电性能和稳定性。
6.印刷:使用丝网印刷技术,将焊膏印刷到电路板上,以便焊接元件。
7.焊接:将电子元件焊接到电路板上,以完成电路连接。
简述pcb板的工艺制作流程
PCB(Printed Circuit Board)板,即印制电路板,是电子产品的重要组成部分。
以下是PCB 板的工艺制作流程简述:
1. 设计:使用电路板设计软件设计PCB 板的电路图和布局。
2. 制作光绘文件:将设计好的电路图和布局转换为光绘文件,用于制作电路板的底片。
3. 制作底片:使用光绘文件制作电路板的底片,底片上包含了电路板的电路图案。
4. 蚀刻:将底片覆盖在铜板上,通过蚀刻工艺将电路图案转移到铜板上。
5. 钻孔:在电路板上钻出需要连接元件的孔。
6. 电镀:通过电镀工艺在电路板的孔和表面镀上一层铜,以增强电路板的导电性。
7. 阻焊:在电路板的表面涂上一层阻焊剂,以防止电路板上的电路短路。
8. 丝印:在电路板上印刷元件的标识、型号等信息。
9. 切割:将电路板切割成需要的大小和形状。
10. 测试:对电路板进行电气测试,确保电路板的电路正常。
11. 组装:将元件安装到电路板上,完成电子产品的组装。
以上是PCB 板的基本工艺制作流程,不同类型的电路板可能会有一些差异,但总体流程相似。
PCB 板的制作需要高度的精度和技术,每一个环节都需要严格控制,以确保电路板的质量和可靠性。

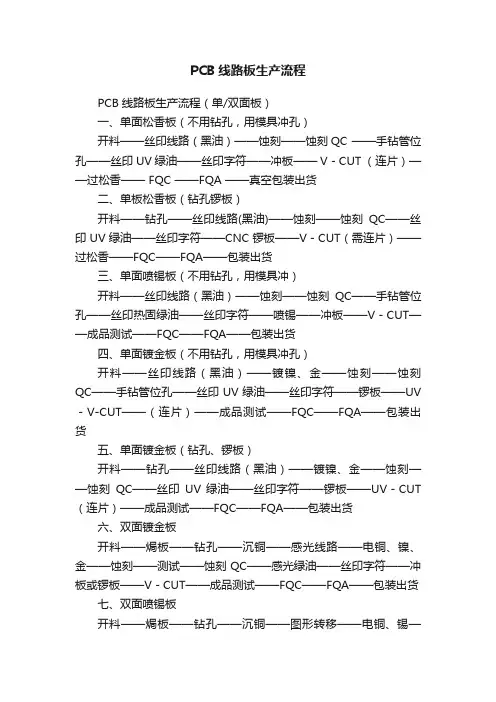

PCB线路板生产流程PCB线路板生产流程(单/双面板)一、单面松香板(不用钻孔,用模具冲孔)开料——丝印线路(黑油)——蚀刻——蚀刻QC ——手钻管位孔——丝印UV 绿油——丝印字符——冲板—— V-CUT (连片)——过松香—— FQC ——FQA ——真空包装出货二、单板松香板(钻孔锣板)开料——钻孔——丝印线路(黑油)——蚀刻——蚀刻QC——丝印UV绿油——丝印字符——CNC锣板——V-CUT(需连片)——过松香——FQC——FQA——包装出货三、单面喷锡板(不用钻孔,用模具冲)开料——丝印线路(黑油)——蚀刻——蚀刻QC——手钻管位孔——丝印热固绿油——丝印字符——喷锡——冲板——V-CUT——成品测试——FQC——FQA——包装出货四、单面镀金板(不用钻孔,用模具冲孔)开料——丝印线路(黑油)——镀镍、金——蚀刻——蚀刻QC——手钻管位孔——丝印UV绿油——丝印字符——锣板——UV -V-CUT——(连片)——成品测试——FQC——FQA——包装出货五、单面镀金板(钻孔、锣板)开料——钻孔——丝印线路(黑油)——镀镍、金——蚀刻——蚀刻QC——丝印UV 绿油——丝印字符——锣板——UV-CUT (连片)——成品测试——FQC——FQA——包装出货六、双面镀金板开料——焗板——钻孔——沉铜——感光线路——电铜、镍、金——蚀刻——测试——蚀刻QC——感光绿油——丝印字符——冲板或锣板——V-CUT——成品测试——FQC——FQA——包装出货七、双面喷锡板开料——焗板——钻孔——沉铜——图形转移——电铜、锡——蚀刻——退锡——光板测试——蚀刻QC——感光绿油——丝印字符——喷锡——冲板或锣板——V-CUT——成品测试——FQC——FQA——包装出货八、双面喷锡金手指板开料——焗板——钻孔——沉铜——线路——电铜、锡——蚀刻——退锡——蚀刻QC——感光绿油——丝印字符——电金手指——喷锡——冲板或锣板——V-CUT——金手指斜边——成品测试——FQC——FQA——包装出货九、双面沉金(化金)板开料——焗板——钻孔——沉铜——一全板电镀——感光线路——电铜、锡——蚀刻——退锡——光板测试——蚀刻QC——感光绿油——丝印字符——沉金(化金)——冲板或锣板——V-CUT——成品测试——FQC——FQA——包装出货十、双面沉银和沉锡板开料——焗板——钻孔——沉铜——感光线路——电铜、锡——蚀刻——退锡——光板测试——蚀刻QC——感光绿油——丝印字符——冲板或锣板——V-CUT——成品测试——沉银(沉锡)——FQC——FQA——包装出货。
PCB板生产工艺和制作流程详解1. 设计:PCB板的设计是整个制作流程的第一步。
设计师根据电路原理图进行PCB板的布线设计,确定电子元件的安装位置和连接方式。
2. 确定材料:根据设计要求,确定PCB板的基板材料。
常用的基板材料有FR-4玻璃纤维胶片、铝基板、陶瓷基板等。
3. 印制电路:在基板上通过化学腐蚀或机械加工的方法,将设计好的电路图案印制到基板表面。
这一步通常使用光刻技术,将电路图案转移到光刻胶上,然后在化学溶液中去除未曝光的部分。
4. 镀金属化:PCB板上的电路图案通常需要镀上一层金属,以增加导电性。
通常使用的金属化方法包括电镀、喷镀等。
5. 安装元件:在PCB板上进行元件的安装,通常采用表面贴装技术(SMT)或插件式焊接技术。
6. 焊接:通过波峰焊接、回流焊接或手工焊接等方法,将元件与PCB板焊接在一起。
7. 清洗和检验:清洗焊接后的PCB板,去除残留的焊膏和污垢。
然后进行电测试和可视检查,确保PCB板的质量。
8. 包装:对已经检验合格的PCB板进行包装,便于运输和存储。
PCB板的生产工艺和制作流程是复杂而精细的,每一个步骤都需要高度的专业知识和技术。
随着电子技术的发展,PCB板的制作工艺也在不断地更新和完善,以适应更多样化的电子产品需求。
PCB板(Printed Circuit Board)是一种用于支撑和连接电子元件的导电板。
PCB板是现代电子设备中必不可少的部分,它们被广泛应用于手机、计算机、汽车电子、医疗设备等各个领域。
生产PCB板的工艺和制作流程包括以下几个步骤:1. 设计:PCB板的设计是整个制作流程的第一步。
设计师根据电路原理图进行PCB板的布线设计,确定电子元件的安装位置和连接方式。
设计师需要考虑电路的复杂度、电路板的尺寸以及元件的布局等因素,以确保电路的性能和可靠性。
2. 确定材料:根据设计要求,确定PCB板的基板材料。
常用的基板材料有FR-4玻璃纤维胶片、铝基板、陶瓷基板等。
简述pcb板制作过程
一、定位阶段
模板设计:在PCB板制作前,需要先进行模板设计,确定PCB版板的形状及元器件位置,以便用于制作PCB板。
二、图纸转换
光盘转换:将模板设计转换成机电一体化绘图格式,主要使用AutoCAD系列软件,将图纸转换成光盘,用于制作PCB板。
三、封装孔和线路板
铣孔:将光盘数据转换回PCB板,用铣床进行切削和铣孔,得到PCB板上的位置孔。
四、涂铜层
涂铜:将PCB板放入涂铜机中,涂上一层薄膜,得到黄铜线路。
五、贴标签和热转印
贴标签:用一种特殊的标签对PCB板进行贴标,以便查找和识别。
热转印:用一种特殊的化学物质,将PCB板上的光盘图样热转印到PCB板上,以便后续的操作。
六、表面处理和测试
表面处理:对PCB板进行表面处理,以确保其绝缘性、厚度及耐热性。
测试:对PCB板进行检测,以确保其质量。
七、装配元器件
装配元器件:将PCB板上的元器件进行安装,形成最终的产品。
简述pcb板制作过程一、PCB板制作流程1、布线:按照硬件电路原理图设计电路板,并进行全局布线,包括确定各节点的路径,定义线宽,及确定信号线的连接方式等。
2、绘制原理图:把每块PCB板的电路原理图画出来,绘制原理图时,详细的把所有的电路按图示,并记录各节点的连接关系,以便完成下一步的布线工作。
3、制版:根据原理图,将PCB板置于设计软件中,按芯片封装形式和大小,编写铺线代码,输入激光刻蚀机进行制版,将绘制的原理图转化为凹凸镀膜的印刷电路板。
4、测试:对完成的PCB板进行测试,确定电路板的连接是否正确,且信号的传输延迟是否在规定的范围之内,以及各层间是否有杂散电流,有无短路等。
5、安装:安装元件,将封装形式与原理图上一致的元件安装在PCB板上,确保元件的安装顺序、正确性,接触良好,元件之间有足够的空间和固定装置,注意电阻的排列方式。
6、组装:根据硬件设计图组装全部PCB板,包括PCB板与外壳的安装,楞位的确认,零件组装的校对,保证PCB板与外壳的正确组装,并实施测试,使得PCB板能够正常运行。
7、检查印刷电路及组装特性:当PCB板安装组装完成后,应当进行检查,包括印刷电路质量、引线的位置,焊接状况,以及组装特性等,确保元件的完整性和安全性。
8、包装:包装便于整齐地放置产品,它可以防止产品受到外部损坏,保证产品在运输中不被损坏,同时也可以增加产品的品质感。
二、注意事项1、PCB板的质量一定要确保无误,保证电路板的连接是正确、可靠的,有效的减少板上的损坏,并且确保元件的完整性和稳定性。
2、在组装PCB板时,需要对元件的安装位置、安装方式进行检查,确保元件的安装是正确的,元件之间有足够的空间保持元件的稳定性,这对于确保板的性能及可靠性非常重要。
3、确保电路板的连接接触良好,不会出现断路和短路现象,保证信号的传输延迟在规定的范围之内,并且对电源线及功率线的布置有足够的空间。
4、尽量在防潮、恒温的环境下制作PCB板,使PCB板能够正常运行,以便满足板的质量要求。
PCB生产工艺流程PCB(Printed Circuit Board),即印刷电路板,是一种用于连接和支持电子元件的电路板。
在电子制造业中,PCB生产工艺流程是非常重要的,决定了PCB的质量和可靠性。
下面将详细介绍PCB生产工艺流程。
1.原材料准备:2.毛胚制备:毛胚制备是PCB生产的核心步骤,包括蚀刻、覆铜、打孔等工艺。
(1)蚀刻:将覆铜层保护膜部分剥离,然后将空白部分蚀刻掉,形成电路板的形状和线路。
(2)覆铜:将覆铜液均匀涂布在基板表面,使得基板表面形成一层铜箔,用于导电。
(3)打孔:根据设计要求,在基板上打孔,以便进行电子元件的连接。
3.图案制作:图案制作是指将电路设计图案转移到PCB板上,包括图案制作光阻、曝光、显影等步骤。
(1)图案制作光阻:将光敏涂料(光阻剂)涂覆在PCB板上,然后通过加热或暴露于紫外线下,使涂层固化。
(2)曝光:将电路设计图案通过连续曝光到光阻层上,形成与电路板设计图案相同的光刻图案。
(3)显影:用显影剂去除未固化的光刻图案。
4.蚀刻:蚀刻是将未被光刻图案遮蔽的铜箔部分蚀刻掉,形成电路板的导线和连接孔。
5.镀金:镀金是为了提高PCB板的导电性和耐腐蚀性,使得PCB板更加稳定和可靠。
常用的镀金方法有化学镀金、电镀镀金和电镀锡等。
6.排钻:排钻是用机器将电路板上的孔进行排列和钻孔,以便电子元件的安装和焊接。
7.焊盘沉镀:焊盘沉镀是为了提高焊接连接性能,保证电子元件的焊接质量。
通常采用热浸镀锡或喷锡等方法。
8.控制板外层:将两块PCB板层叠在一起,通过压力和温度将其压合在一起。
9.修边:通过机器将PCB板修边成所需的形状和尺寸。
10.印刷标识:11.成品检验:对PCB板进行检验,包括外观检查、尺寸检查、电气性能测试等。
12.包装和出货:将通过检验的PCB板进行包装,并按照要求进行分拣和出货。
以上是PCB生产工艺的主要流程,每个步骤都需要严格控制和操作,以保证PCB板的质量和可靠性。
pcb线路板工艺制造流程PCB线路板是电子产品中不可或缺的一部分,它起着连接各种电子元器件的重要作用。
制造一块优质的PCB线路板需要经过多个工艺步骤,下面将详细介绍PCB线路板的工艺制造流程。
第一步:原材料准备PCB线路板的主要原材料包括基板材料、铜箔、化学药品等。
基板材料通常采用玻璃纤维增强的环氧树脂板,铜箔则用于制作线路。
在制造PCB线路板之前,需要对这些原材料进行准备,确保其质量和规格符合要求。
第二步:图纸设计和制作在PCB线路板的制造过程中,首先需要进行电路图纸的设计和制作。
设计师根据电子产品的功能和要求,绘制出相应的电路图纸。
然后,使用专业的PCB设计软件将电路图纸转化为PCB的制造文件,包括Gerber文件和钻孔文件等。
第三步:板材切割在PCB线路板制造的过程中,基板材料通常是大片的,需要根据实际尺寸进行切割。
切割时需要使用专业的切割设备,确保切割的精确度和平整度,以保证后续工艺步骤的顺利进行。
第四步:板表面处理为了提高PCB线路板的焊接性能和耐腐蚀性能,需要对板表面进行处理。
一般采用化学镀铜或热浸镀锡的方式,形成一层保护层。
这样可以防止铜箔氧化和腐蚀,提高线路板的可靠性和稳定性。
第五步:图形图层制作根据制造文件中的Gerber文件,将线路图形图层转移到PCB上。
这一步通常采用光刻技术,利用光敏感胶层和紫外线曝光设备,将图形图层转移到PCB上,并进行显影和固化处理,形成线路图形。
第六步:导电图层制作在PCB线路板上形成线路图形之后,需要在图形上形成一层导电层,以实现电路的导通。
这一步通常采用化学蚀刻技术,将不需要的铜箔部分蚀刻掉,只留下需要的线路。
蚀刻后,还需要进行清洗和除锡处理,以确保线路的质量和可靠性。
第七步:印刷和喷锡PCB线路板上的元器件通常是通过印刷和喷锡等工艺步骤进行安装和连接的。
印刷工艺主要包括印刷油墨和固化的过程,将元器件的引脚和线路板上的焊盘连接起来。
喷锡工艺则是在焊盘上喷涂一层锡膏,用于焊接元器件。
pcb工艺流程详解PCB(Printed Circuit Board)即印刷线路板,是电子产品的重要组成部分。
PCB工艺流程指的是从设计到制造过程中的一系列步骤,下面是对PCB工艺流程的详细解释。
1. 设计:首先进行PCB的设计,包括电路图的绘制、布线和排布电子元器件。
设计软件通常采用CAD软件,如Altium Designer、PADS等,通过这些软件可以实现电路图的绘制、元件选型、路线布线等功能。
2. 原材料准备:准备PCB制造所需要的原材料,主要包括玻璃纤维布、铜箔、环氧树脂等。
这些原材料根据不同的要求会有不同的厚度和质量等级。
3. 板材制备:将玻璃纤维布和铜箔按照一定的工艺叠压在一起,形成初始的板材。
这个过程主要包括浸润、浸镀、干燥等步骤,以确保板材的质量和性能。
4. 图形洗蚀:使用光刻技术将设计图形转移到板材上,然后采用化学腐蚀的方式去除暴露的铜箔,形成电路。
这个过程主要包括覆膜、曝光、显影、蚀刻等步骤。
5. 孔加工:孔加工主要包括机械钻孔和化学钻孔两种方式。
机械钻孔主要用于大孔和非标准孔,而化学钻孔则适用于小孔和集成电路的引脚。
6. 印刷:在PCB上印刷焊膏,用于焊接电子元器件。
焊膏通常是由锡、铜和铅等金属组成的合金,能够在加热后形成焊接。
7. 贴片:在PCB上粘贴元器件,这个过程通常通过贴片机自动完成。
贴片机能够识别并将元器件准确地粘贴到PCB上,提高生产效率和质量。
8. 固定:对于大型和重量较大的元器件,通常需要采用额外的固定措施,如焊接或添加支撑物。
9. 清洁:将PCB通过先进的清洁设备进行清洗,去除焊膏、残留的化学物质和杂质等。
这个步骤非常重要,可以提高PCB的可靠性和性能。
10. 检测和测试:通过自动检测设备对PCB进行质量和性能的检测。
这个过程通常包括可视检查、电气测试、性能测试等。
无论是在制造过程中还是在最终产品检测中,都要确保每个PCB都符合标准。
11. 封装:使用包装材料将PCB包装成最终产品。
pcb制造流程PCB(Printed Circuit Board,印刷电路板)是电子设备的重要组成部分,它是电子元器件的载体和连接器。
PCB制造流程是一个复杂的过程,包括设计、原材料采购、材料准备、制造和最终测试等多个环节。
下面我将详细介绍一下PCB制造的主要流程。
首先,PCB制造的第一步是设计。
设计师根据电路原理图和产品要求,使用电脑辅助设计(CAD)软件绘制PCB的布线图,确定元器件的位置和连线规则。
设计完成后,需要对布线进行检查和修改,确保电路的稳定性和可靠性。
接下来,是原材料采购。
PCB制造需要使用多种原材料,包括基板、覆铜箔、化学品和耐热胶等。
制造厂商会根据设计需求,与供应商合作购买合适的原材料。
为了确保质量和供应的可靠性,制造厂商通常会选择与供应商建立长期合作关系。
第三步是材料准备。
在PCB制造中,需要对原材料进行预处理,以确保其符合制造要求。
首先,基板(通常是由玻璃纤维和环氧树脂组成)需要经过切割、角磨和表面处理等阶段。
覆铜箔需要进行切割、去除氧化层和表面粗抛光等处理。
其他材料如化学品和耐热胶也需要进行相应的准备工作。
然后,是制造过程。
这是PCB制造的核心环节,主要包括以下几个步骤:底铜蚀刻、焊盘制造、板间层压、多层铜箔压制和钻孔、金手指沉金和丝印等。
这些步骤需要严格控制温度、湿度和时间等参数,确保整个制造过程的质量。
最后,是最终测试。
制造完成的PCB需要经过严格的测试和检验,确保其质量达到设计要求。
常见的测试方法包括电气测试、高压测试和环境适应性测试等。
只有通过了测试并符合标准的PCB才能交付下一阶段的组装和生产。
总结起来,PCB制造是一个高度精细和复杂的过程,需要设计师、原材料供应商和制造厂商等多方的合作和协调。
制造流程包括设计、原材料采购、材料准备、制造和最终测试等多个环节。
每个环节都需要严格按照要求和标准进行操作,以确保PCB的质量和可靠性。
随着科技的不断发展,PCB制造技术也在不断演进和改进,未来将更加高效和智能化。
4.1.元件库元件制作
⑴sch元件制作。
第一步:新建名为自己学号姓名的设计数据库,点击“NEW新建”新建数据库文件.建立名为自己姓名的原理图文件.
第二步:打开protel99se软件,点击File-new,在Browse中选择第一步中所建的文件夹路径,再保存。
出现3个标识,双击Documents文件,在空白处选择新建,再双击Schematic Library,会出现Schlib1.Lib(可修改名称),双击即可进入sch 原件制作页面。
第三步:选择矩形黄色按钮,会出现一个十字符,拖动鼠标,根据绘制的元件决定它的大小和形状,然后点击鼠标左键,即可完成,再点击鼠标右键,十字符消失。
第四步:选择按钮,可进入放置引脚模式,此时鼠标指针旁边会多出一
个大十字符号及一条带有小圆圈的短线,放置引脚时可按空格键,使带有小圆圈的一端向外。
第五步:修改引脚参数,双击引脚会出现一个Pin的对话框,Name为引脚名,Number为引脚号等;单击Global可进入全局属性对话框,根据需求进行参数的修改。
第六步:修改完成后,选择保存,即可完成。
第七步:制作下一个原件,点击Tools-New Component Name,修改原件名,点击OK。
第八步:重复以上步骤。
⑵pcb元件制作。
第一步:在计算机的任何一个磁盘中建立一个新的文件夹并取文件名,保存。
返回该设计的文件夹Documents,点菜单File文件—New…新建文件,选中第3个图标 PCB Decument,点OK,输入新建的PCB文件名—xx.pcb。
第二步:打开protel99se软件,点击File-new,会出现一个保存路径,在Browse 中选择第一步中所建的文件夹路径,再保存。
此时会出现3个标识,双击Documents文件,在空白处选择新建,再双击PCB Library Document此时会出现PCBLIB1.Lib,双击即可进入PCB原件封装页面。
第三步:点击Tools-New component-next,此时会出现一系列元器件,根据要求选择不同的元器件,选择完成后,再点击Next等,根据需求进行孔径、距离等的修改,修改完成后点击Finish,保存并修改名称,此时封装完成。
第四步:继续下一个元器件的封装,若元件需要加入孔,则选择按钮,若需要加外围,则选择图标,且必须在TopOverlay层。
第五步:双击孔径,此时会出现孔径修改对话框,可修改它的参数,单击
Global可进入全局属性对话框,修改完成后点击OK,点击保存并修改图形名称。
第六步:继续下一个元器件的制作,重复以上步骤,直至所有图形完成即可。
4.2原理图绘制。
第一步:在计算机的任何一个磁盘中建立一个新的文件夹并取文件名,保存。
第二步:打开protel99se软件,点击File-new,会出现一个保存路径,在Browse中选择第一步中所建的文件夹路径,再点击OK。
双击Documents文件,在空白单击鼠标右键选择新建,再双击Schematic Document-OK,建立三个文件并改名,分别为DISPLAY.SCH、MCU.SCH、MAIN.SCH。
⑴DISPLAY.sch。
第一步:双击标识DISPLAY.SCH打开,将纸张的大小更改为A4。
第二步:点击Tools-preferences-Graphical Editing-Cursor-Large Cursor 90。
第三步:点击Add/Remove按钮,查找原理图绘制中所建文件夹的位置,点击Add,即添加成功。
第四步:添加元件,放入一个RES9,并将值改为560,再放入8个LED,连线选择图标,进行相应连线。
第五步:在LED的右端放入网络编号,并分别改名为P00、P01、P02 (07)
放入分支,连成总线。
第六步:放入数码管。
第七步:放入8个电阻,分别与数码管对应相连,并将电阻值全部改为560。
第八步:放入4个PNP,参数设置为C8550;4个10K的电阻,E端口分别接VCC,其余按原理图相连。
第九步:放入LCD,添加GND、VCC根据原理图连接其它部分。
第十步:添加两组端口,并进行相应修改,再进行相应连线,此时该部分完成。
⑵MCU.sch。
第一步:双击标识MCU.SCH打开,进行设置,将纸张大小更改为A4。
第二步:放入一个CON11和两个NPN和4.7K的电阻,进行连线。
第三步:放入一个CON6、电阻、二极管、KEY 6和4个KEY 4,按原理图连线。
第四步:点击edit-new component,制作红外接头。
第五步:放入一个XTAL和两个CAP,并连线;再框选复制一个,根据要求修改参数量。
第六步:取出单片机STC89C52,加上网络编号Net,修改引脚号。
第七步:放入电解电容EC,两个10K的电阻和一个KEY4,连线。
第八步:放入蜂鸣器BUZZ和一个PNP,连线。
第九步:放入24C08、ADC0832、CON4和10K的可调电阻,连线。
第十步:取出DS1302、CON2和10K的RES连线。
第十一步:复制DISPLAY.Sch的图形并拷贝到MCU.Sch中,连线并保存,完成。
⑶MAIN.sch。
第一步:双击标识MAIN.SCH打开,进行设置,将纸张大小更改为A4。
第二步:点击Design-Creat symbol from sheet-Display.Sch-OK-Yes。
第三步:点击Design-Creat symbol from sheet-MUC.Sch-OK-Yes。
第四步:修改名称,连接总线。
第五步:自动编号。
第六步:检查,看是否有错。
4.3 PCB绘制
第一步:新建new-PCB Document-PCB1.PCB。
第二步:导入元件。
第三步:检查,如果出现问题则进行修改,若无问题则结束。
