消防管道安装施工方案1. 引言消防管道是建筑物中的重要防火设施之一，它能有效地输送灭火水源，保护人员生命和财产安全。
本文档将介绍消防管道的安装施工方案，包括施工前的准备工作、施工步骤和安全注意事项。
2. 准备工作在进行消防管道安装施工之前，需要进行一系列准备工作，包括：•确定消防管道系统的设计方案，包括管道材质、管径、管道走向等。
•确定施工区域，并清理施工区域，确保没有障碍物影响施工进程。
•确保所需的施工材料和设备齐全，并进行必要的检查和试验。
3. 施工步骤步骤一：布置管道走向首先，根据消防管道的设计方案，在施工区域内布置管道的走向。
根据地形和建筑结构，规划出最合适的管道路径，确保管道能够覆盖整个建筑物。
步骤二：安装管道支架在管道走向确定后，根据设计方案的要求，安装管道支架。
管道支架应稳固可靠，能够承受管道的重量和水压力，并且能够确保管道的水平度和垂直度。
步骤三：连接管道在安装好管道支架后，开始连接管道。
根据设计方案的要求，将管道逐段连接起来，通过螺纹连接或焊接。
连接处需要进行严密的密封处理，确保不漏水。
步骤四：安装阀门和消防设备在管道连接完成后，开始安装阀门和消防设备。
根据设计方案的要求，安装阀门和其他控制装置，确保能够灵活控制管道的水流和灭火设备的启停。
步骤五：进行压力测试在管道安装完成后，进行压力测试。
通过向管道注入水压，检测管道的质量和密封性能。
测试过程中，需要注意安全措施，防止压力过高导致管道破裂。
步骤六：消防验收最后，在消防管道安装施工完成后，进行消防验收。
验收过程中，专业的消防人员将对管道系统进行全面检查，确保其符合相关法规和标准，能够正常使用。
4. 安全注意事项在进行消防管道安装施工时，需要注意以下安全事项：•施工区域内应设置明显的安全警示标志，防止非施工人员进入危险区域。
•施工人员应佩戴个人防护装备，包括安全帽、防护眼镜、工作手套等。
•施工过程中应注意防火防爆，禁止使用明火，确保施工区域内的环境安全。
消防系统管道安装施工工艺一般室内消防管管径小于等于DN100选用镀锌钢管，大于DN100选用无缝钢管镀锌。
管径小于DN100，丝扣连接，大于等于DN100，卡箍连接。
第一条、镀锌钢管丝扣连接消防系统管道小于DN100采用镀锌钢管，丝扣连接。
管道安装时丝口应光滑、完整无断丝，丝口填料采用四氟乙烯生料带或白漆麻丝，管道一次装紧，丝口外露部分应涂刷防锈漆加以保护，丝口填料不得进入管道。
管道螺纹连接采用电动套丝机进行加工，加工次数为1～3次不等，螺纹的加工做到端正、清晰、完整光滑，不得有毛刺、断丝，缺丝总长度不得超过螺纹长度的10%。
螺纹连接时，填料采用白厚漆麻丝或生料带、一次拧紧，不得回拧，紧后留有螺纹2-3圈。
管道连接后，把挤到螺纹外面的填料清理干净，填料不得挤入管腔，以免阻塞管路，同时对裸露的螺纹进行防腐处理。
第二条、机械沟槽式刚性接口管道安装消防系统管道大于等于DN100可采用无缝钢管镀锌，沟槽式管配件连接。
施工顺序：管材经检验合格后，先做好管道镀锌加工检验，然后按照管道的预制加工单线图，进行管道的下料、压槽预制；同时按管道的坐标、标高、走向，进行管道的支（吊）架预制加工、安装；待已加工预制的管道检验合格后，即可投入管道安装。
管道的沟槽加工：利用电动机械压槽机加工，管道压槽预制时，应根据管道口径大小配置（调正）相应的压槽摸具，同时调正好管道滚动托架的高度，保持被加工管道的水平，并与电动机械压槽机中心对直，保证管道加工时旋转平稳，确保沟槽加工质量；管端检查：管道的沟槽压制加工后，应严格检查沟槽加工的深度与宽度必须符合要求，管端与沟槽外部必须无划痕、凸起或滚轮的印记等缺陷，保证管道的密封性能；同时应对管道内壁其沟槽挤压加工部位，涂刷防锈漆加以保护；管道组对、夹箍的衬垫检查与润滑：管道在组对安装前，应检查使用的夹箍衬垫的型号、规格必须符合设计和产品要求；夹箍的衬垫安装时，应在衬垫的凸缘和外侧涂抹薄层润滑剂，再将衬垫套在一侧管道上，保证衬垫不伸出管端，待另一侧管道对口到位后，将衬垫安装到位，衬垫不应延伸到任何一个槽中；管道的夹箍外壳安装：管道及管件在组对安装前，也应检查使用的夹箍外壳的型号、规格必须符合设计和产品要求；夹箍外壳安装时应先拆下夹箍外壳上其中一端的一只螺栓，然后套在管道上衬垫的外面，移动夹箍外壳，使夹箍外壳的两条筋与沟槽吻合，再插入螺栓定位，待检查管道安装的同心度或管道的三通、弯头与阀类安装、开启方向均符合设计施工图要求时，方可轮流、均匀地上紧两侧螺栓，确保管道的夹箍外壳两条筋与管道沟槽均匀、紧密接触，从而保证其管道夹箍接口的密封性、刚度与强度达到设计和产品技术要求；管道夹箍式“机械三通”安装：在管道安装到位后，根据施工图设置的坐标位置现场定位，并采用专用配套的电动机械钻孔机钻孔（选用专用配套钻头），其孔径应比“机械三通”的“定向器”安装环稍大一点；“机械三通”安装时，应检查其产品规格、尺寸是否符合产品设计要求，安装定向器与安装环时，应确保与开孔口对准，安装定位后，应均匀带紧两恻螺栓，使“机械三通”与管道紧密、均匀地结合，保证“机械三通”的接口部位的严密性、刚度与强度。

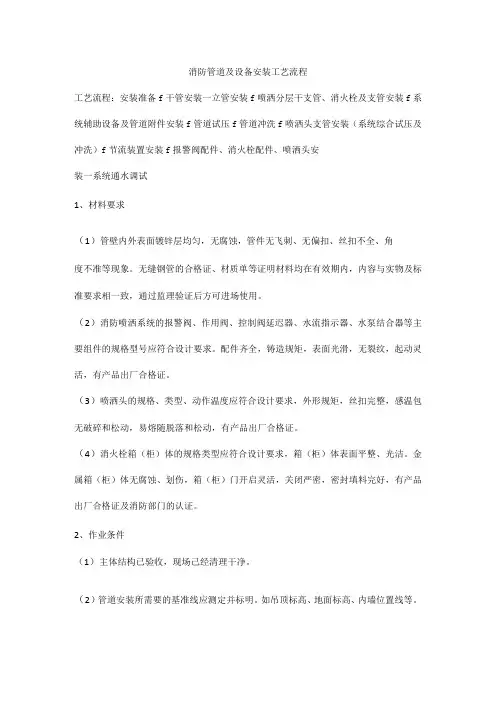

消防管道及设备安装工艺流程工艺流程：安装准备f干管安装一立管安装f喷洒分层干支管、消火栓及支管安装f系统辅助设备及管道附件安装f管道试压f管道冲洗f喷洒头支管安装（系统综合试压及冲洗）f节流装置安装f报警阀配件、消火栓配件、喷洒头安装一系统通水调试1、材料要求（1）管壁内外表面镀锌层均匀，无腐蚀，管件无飞刺、无偏扣、丝扣不全、角度不准等现象。
无缝钢管的合格证、材质单等证明材料均在有效期内，内容与实物及标准要求相一致，通过监理验证后方可进场使用。
（2）消防喷洒系统的报警阀、作用阀、控制阀延迟器、水流指示器、水泵结合器等主要组件的规格型号应符合设计要求。
配件齐全，铸造规矩，表面光滑，无裂纹，起动灵活，有产品出厂合格证。
（3）喷洒头的规格、类型、动作温度应符合设计要求，外形规矩，丝扣完整，感温包无破碎和松动，易熔随脱落和松动，有产品出厂合格证。
（4）消火栓箱（柜）体的规格类型应符合设计要求，箱（柜）体表面平整、光洁。
金属箱（柜）体无腐蚀、划伤，箱（柜）门开启灵活，关闭严密，密封填料完好，有产品出厂合格证及消防部门的认证。
2、作业条件（1）主体结构已验收，现场己经清理干净。
（2）管道安装所需要的基准线应测定并标明。
如吊顶标高、地面标高、内墙位置线等。
（4）安装管道所需要的操作架等应由专业人员搭设完毕。
（5）喷洒头安装按建筑装修图确定位置。

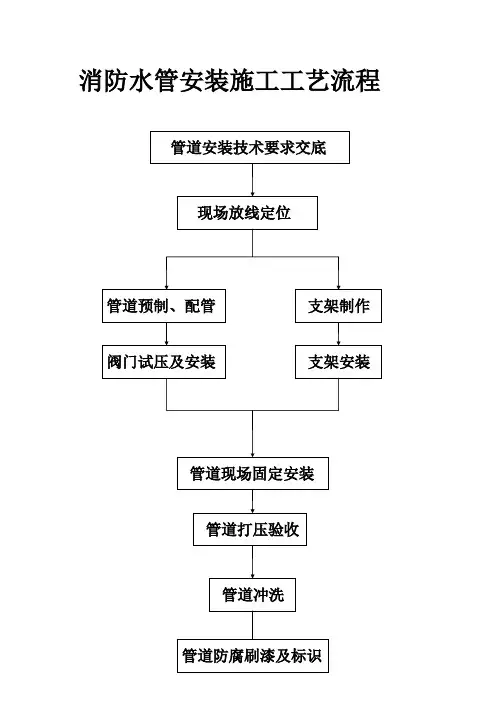

3、消防管道及设备安装工艺流程：安装准备一管道放线一支架制安一干管安装T阀门安装一立管安装一支管、管件安装f 管道冲洗一管道试压一泵房设备连接f配合系统调试。
4、消火栓系统、自动喷水系统施工方法：（1）管道穿基础、隔墙、楼板处应由土建专业预留孔洞。
（2）管网安装前应校直管子，并应清除管子内部的杂物；安装时应随时清除已安装管道内部的杂物。
（3）消火栓、自动喷洒管道采用无缝钢管，丝接或卡箍连接。
（4）管道穿越墙壁和楼板时应装设套管，套管直径比管道大2号，套管长度不得小于墙体厚度，应高出楼面或地面50mm,安装后均用油麻等材料填充。
