调速器的工作原理
调速器的工作原理是通过调节发动机的燃油供应量来控制发动机的输出功率。
调速器通常由一个机械装置和一个控制系统组成。
在发动机运行时，机械装置会根据发动机的转速和负载情况，调节油门开度或启动辅助装置来改变燃油供给。
而控制系统则根据各种传感器的反馈信号，实时监测发动机的工作状态，并将信号传递给调速器。
调速器根据控制系统传递的信号，通过改变燃油供给量来调整发动机的转速。
当发动机转速过低时，调速器会增加燃油供给量，使发动机加速。
相反，当发动机转速过高时，调速器会减少燃油供给量，使发动机减速。
调速器的工作原理基于负反馈控制系统的原理，即通过不断调整燃油供给量，使发动机的转速保持在设定的范围内。
这种反馈控制系统的目的是保持发动机的稳定运行，提高发动机的效率，并确保其在各种工况下都能正常工作。
总的来说，调速器通过调节发动机的燃油供给量来控制发动机的输出功率，从而使发动机能够在各种负载和工况下保持稳定运行。
滑差电机调速器原理与维修滑差电机调速系统也叫电磁调速系统，是变频器没有出来以前占主流地位的交流调速器系统，虽然退出了主流地位，但市场上拥有一定使用量，研究它的维护维修仍然具有很大的实用意义。
ZLK-1型滑差电机可控硅调速电路（下文简称调速盒），属于较早设计和开发的可控硅调速电路，用于JZT 系列、拖动电动机为0.6~30kW的滑差电动机的单机无级恒速调速控制。

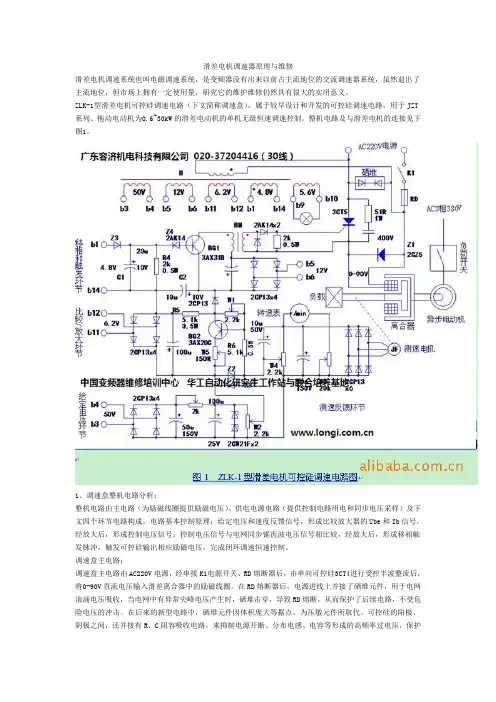

整机电路及与滑差电机的连接见下图1。
1、调速盒整机电路分析：整机电路由主电路（为励磁线圈提供励磁电压）、供电电源电路（提供控制电路用电和同步电压采样）及下文四个环节电路构成。
电路基本控制原理：给定电压和速度反馈信号，形成比较放大器的Ube和Ib信号，经放大后，形成控制电压信号；控制电压信号与电网同步锯齿波电压信号相比较，经放大后，形成移相触发脉冲，触发可控硅输出相应励磁电压，完成闭环调速恒速控制。
调速盒主电路：调速盒主电路由AC220V电源，经串接K1电源开关、RD熔断器后，由单向可控硅3CT4进行受控半波整流后，将0-90V直流电压输入滑差离合器中的励磁线圈。
在RD熔断器后，电源进线上并接了硒堆元件，用于电网浪涌电压吸收，当电网中有异常尖峰电压产生时，硒堆击穿，导致RD熔断，从而保护了后续电路，不受危险电压的冲击。
在后来的新型电路中，硒堆元件因体积庞大等据点，为压敏元件所取代。
可控硅的阳极、阴极之间，还并接有R、C阻容吸收电路，来抑制电源开断、分布电感、电容等形成的高频率过电压，保护可控硅的安全。
因为励磁绕组为感性负载，可控硅输出的是带缺口的脉冲直流电压和不连续的脉冲电流，为使励磁线圈中的电流“连续起来”，以产生较为稳定的磁场，经常在励磁线圈上并联一只二极管，该电路中Z1称为“续流二极管”。
可控硅输出的是输入交流电正半波中的部分电压波形（T1、T3部分），整个负半波及正半波的初始部分（T3：负半波及正半波移相部分），故为非连续波形，含有较大的电压缺口，当励磁线圈上不并联续流二极管，流过励磁线圈的也为断续电流i1，形成“脉动磁场”；当励磁线圈两端并联续流二极管，这一现象将得到很好的改观。
风扇调速器调节电压的原理
风扇调速器调节电压的原理是通过改变供电电压来控制风扇的转速。
通常，风扇调速器会使用一个三极管或者场效应管，通过改变这些器件的导通状态来改变电压。
具体原理如下：
1. 三极管控制：风扇调速器中的三极管工作在放大模式。
通过改变三极管的基极电压，可以控制三极管的放大倍数，从而改变输出电压的大小。
这样就可以调节供给风扇的电压，从而改变其转速。
2. 场效应管控制：风扇调速器中的场效应管工作在放大模式。
通过改变场效应管的栅电压，可以控制场效应管的导通情况，进而改变输出电压的大小。
这样就可以调节供给风扇的电压，从而改变其转速。
无论是使用三极管还是场效应管，风扇调速器都可以通过改变这些管子的导通程度来调节输出电压，从而实现对风扇转速的控制。
需注意，输出电压的改变也会影响到风扇的电流，因此风扇调速器需要根据特定的风扇参数进行合理的设计，以确保风扇在不同转速下能够正常工作。
直流电机调速器的工作原理
直流电机调速器是通过对电机的电压或电流进行调节来实现电机转速的控制。
其工作原理主要包括以下几个方面：
1. 采样调节：通过采集电机转速的反馈信号，比较其与设定值的差距，计算出控制电压或电流的误差。
2. PID控制：采用比例、积分和微分三个环节的控制算法，根据误差计算出相应的控制量，以控制电机的转速。
3. 调节元件：根据控制算法的控制量输出，通过开关或调节电阻等手段，调节电机的供电电压或电流，以达到对电机转速的调节。
4. 可编程控制：一些先进的直流电机调速器还具备可编程的功能，能够设置不同的调速曲线、加速/减速时间、电机保护和故障诊断等功能。
总的来说，直流电机调速器通过采样调节、PID控制和调节元件的配合，实现对电机供电电压或电流的调节，从而控制电机的转速。
调速电机调速器原理
调速电机调速器的原理是通过调节电机输入电压或频率来控制转速。
基于电动机的工作原理，转速与输入电压或频率之间存在一定的线性关系。
因此，调速电机调速器的核心原理是根据系统的负载要求，通过调节电机的输入电压或频率，使电机的转速达到预设的目标值。
调速电机调速器通常包括一个传感器和一个控制回路。
传感器用于监测电机的转速，将实际转速信号反馈给控制回路。
控制回路根据设定的转速目标值和实际转速信号之间的差异，计算出相应的电压或频率调节量，并输出给电机的电源控制部分。
具体来说，当实际转速低于设定目标值时，控制回路会增加电机的输入电压或频率；当实际转速高于设定目标值时，控制回路会降低电机的输入电压或频率。
通过这种控制方式，调速器可以实现对电机转速的精确调节。
调速电机调速器的原理基于PID控制算法，即比例-积分-微分
控制。
这种控制算法可以根据实际转速与目标转速之间的差异，调整控制输出量的大小和方向，使电机的转速稳定在设定的目标值上。
总之，调速电机调速器的原理是基于传感器反馈的实际转速信号，通过控制回路计算出相应的电压或频率调节量，实现对电机转速的精确调节。
发电机调速器的工作原理
发电机调速器的工作原理是通过监测发电机的输出电压或电流，并根据目标设定值进行调整，使发电机保持恒定的输出频率和电压。
具体工作原理如下：
1. 检测：调速器通过传感器监测发电机的输出电压或电流的变化情况，收集有关发电机转速和电力负荷的信息。
2. 比较：将检测到的数据与预设的目标值进行比较，判断发电机是否正常运行，是否需要调整。
3. 控制：如果发电机转速或输出电压不符合设定值，调速器会根据差异大小发送控制信号。
4. 调节：发电机调速器会根据控制信号调整发电机的输出功率来保持所需的电压和频率稳定。
5. 反馈：调速器会不断将发电机的输出状态与目标设定值进行比较，并对控制信号进行调整，使发电机的转速保持恒定，电压和频率保持稳定。
总之，发电机调速器通过不断监测发电机的输出状态并对其进行调整，以实现发电机的稳定工作，保证电力系统的正常运行。
调速器的工作原理调速器是一种用来控制发动机转速的装置，它在机械设备和车辆中起着至关重要的作用。
调速器的工作原理是通过控制燃油供应或者改变传动比来调整发动机的转速，从而实现对设备或车辆运行速度的调节。
下面我们将详细介绍调速器的工作原理。
首先，调速器通过控制燃油供应来调整发动机转速。
在内燃机中，燃油的供应量直接影响着发动机的转速。
调速器通过控制燃油喷射系统，调整燃油的供应量，从而改变发动机的转速。
当需要增加转速时，调速器会增加燃油的供应量，使发动机转速加快；当需要降低转速时，调速器会减少燃油的供应量，使发动机转速减慢。
这种方式是调速器最常见的工作原理之一。
其次，调速器还可以通过改变传动比来调整发动机转速。
在一些机械设备和车辆中，调速器通过改变传动装置的传动比来调整发动机的转速。
传动比的改变会影响发动机输出轴的转速，从而实现对设备或车辆运行速度的调节。
例如，在变速箱中，调速器通过改变齿轮的组合方式来改变传动比，进而实现对发动机转速的调节。
除了以上两种工作原理，调速器还可以通过其他方式来实现对发动机转速的调节。
例如，在柴油机中，调速器通过控制空气的供应量来调整发动机的转速；在电动机中，调速器通过改变电压或频率来调整电动机的转速。
不同类型的发动机和设备可能采用不同的调速器工作原理，但它们的基本目的都是为了实现对发动机转速的精确控制。
总的来说，调速器的工作原理是通过控制燃油供应或者改变传动比来调整发动机的转速，从而实现对设备或车辆运行速度的调节。
调速器在各种机械设备和车辆中都有着广泛的应用，它的性能和稳定性直接影响着设备或车辆的运行质量。
因此，对调速器的工作原理有深入的了解，对于设备维护和故障排除都具有重要意义。
希望通过本文的介绍，读者能够更加深入地了解调速器的工作原理，为实际应用提供参考和帮助。
调速器作为机械设备和车辆中的重要部件，其工作原理的掌握对于相关行业的从业人员来说是至关重要的，也是提高设备运行效率和安全性的关键之一。
柴油机调速器的工作原理
柴油机调速器的工作原理是通过自动调节燃油供给量来控制柴油机的转速，从而实现稳定的转速输出。
调速器通常由调速机构、传动装置、控制装置和执行机构组成。
1. 调速机构：调速机构主要由调速齿轮、动铰链、调速杆和卸荷松紧螺栓等组成。
调速齿轮与柴油机输出轴相连，当柴油机转速发生变化时，调速齿轮的转速也随之变化。
动铰链将调速齿轮与调速杆连接起来，调速杆通过调速机构的传动装置传递运动力给执行机构。
2. 传动装置：传动装置将调速杆的运动转化为调节燃油供给量的变化。
通常采用液压机械传动方式，调速杆通过连杆将动力传递给传动杆，传动杆再通过连杆将运动力传递给控制油泵。
3. 控制装置：控制装置通常由调速器电子控制单元（ECU）和传感器组成。
传感器会检测柴油机转速和负载情况，将这些信息传送给ECU。
ECU根据接收到的信号，计算柴油机当前的
转速与目标转速之间的差异，并控制执行机构进行相应的调节。
4. 执行机构：执行机构主要包括控制油泵和调节器。
当ECU
根据转速差异计算得出调整燃油供给量的指令后，通过控制油泵输出相应的油压，再通过调节器调整喷油嘴的工作状态。
调节器根据油泵输出的油压来调整喷油嘴的开启时间和喷油量，从而调节柴油机的燃油供给量，实现转速稳定输出。
