油水分离器使用说明书1 ．概述舱底水分离器是在积累多年研制经验及吸取国外先进技术的基础上采用真空及微滤原理研制成功的新产品。
可用于处理船舶舱底油污水，也适用于工矿企业、油库等含油污水处理，并能处理含乳化油浓度较高的油污水，性能符合国际海事组织规定的船舶含油污水排放标准及我国政府规定的船舶、工矿企业油污水排放标准，并符合国际海上环境保护委员会 IMO-MEPC107 ( 49 ）决议规范要求。
本产品己获得中国船级社颁发的国际通用的型式认可证书。
本装置有下列特点：( l ) 配套泵不直接吸入含油污水，因此避免了原含油污水的乳化，保证分离装置有较高的分离效果。
( 2 )分离器中的第一级聚结分离元件能自动反冲洗，不会堵塞，长期使用不需要更换。
( 3 ) 有良好的排油自动控制及配套泵的安全保护措施，根据油污水性质能自动控制一级处理排放或转入二级处理排放，以及处理不合格时自动关闭排出口不合格处理水返回机舱功能。
操作简便，可靠性高，符合无人值班机舱要求。
( 4）装置由一级分离器、二级分离器、螺杆泵（柱塞泵）、电气控制箱、油份浓度报警记录仪、粗／精滤器、三通转换阀（电磁转换阀）等组装在公共基座上，必要时也可以根据机舱位置将一级油水分离器和电气控制箱及二级乳化油分离器和油份浓度报警记录仪分开独立安装。
3 ．基本工作原理（型舱底水分离器系统原理图）配套螺杆泵（柱塞泵）在一级分离装置排出口处抽吸处理后的排水过程中，使一级分离装置内产生真空，舱底水经粗过滤器和上部吸水／排油阀进入分离器内部扩散喷口，进行初步油水分离，大油滴浮至顶部，含有小颗粒油滴的污水向下进入特制的聚结器，在内部进行聚结分离，形成较大油滴，上浮至顶部集油室。
一级处理后的污水则向下经分离器底部排出，流向底部进水三通阀（电磁阀），进入单螺杆泵（柱塞泵）吸入口，从泵的排出口流出再经过排水三通阀，一、二级转换三通阀（常开、常闭电磁阀）和一级排水截止止回阀排向舷外。

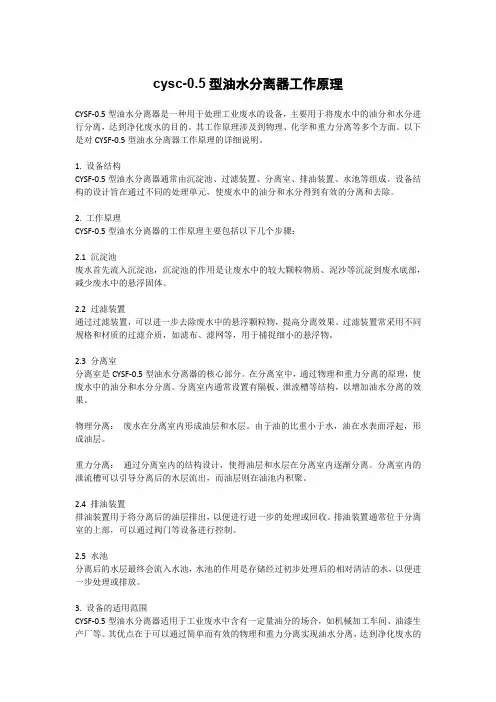

cysc-0.5型油水分离器工作原理CYSF-0.5型油水分离器是一种用于处理工业废水的设备，主要用于将废水中的油分和水分进行分离，达到净化废水的目的。
其工作原理涉及到物理、化学和重力分离等多个方面。
以下是对CYSF-0.5型油水分离器工作原理的详细说明。
1. 设备结构CYSF-0.5型油水分离器通常由沉淀池、过滤装置、分离室、排油装置、水池等组成。
设备结构的设计旨在通过不同的处理单元，使废水中的油分和水分得到有效的分离和去除。
2. 工作原理CYSF-0.5型油水分离器的工作原理主要包括以下几个步骤：2.1 沉淀池废水首先流入沉淀池，沉淀池的作用是让废水中的较大颗粒物质、泥沙等沉淀到废水底部，减少废水中的悬浮固体。
2.2 过滤装置通过过滤装置，可以进一步去除废水中的悬浮颗粒物，提高分离效果。
过滤装置常采用不同规格和材质的过滤介质，如滤布、滤网等，用于捕捉细小的悬浮物。
2.3 分离室分离室是CYSF-0.5型油水分离器的核心部分。
在分离室中，通过物理和重力分离的原理，使废水中的油分和水分分离。
分离室内通常设置有隔板、泄流槽等结构，以增加油水分离的效果。
物理分离：废水在分离室内形成油层和水层。
由于油的比重小于水，油在水表面浮起，形成油层。
重力分离：通过分离室内的结构设计，使得油层和水层在分离室内逐渐分离。
分离室内的泄流槽可以引导分离后的水层流出，而油层则在油池内积聚。
2.4 排油装置排油装置用于将分离后的油层排出，以便进行进一步的处理或回收。
排油装置通常位于分离室的上部，可以通过阀门等设备进行控制。
2.5 水池分离后的水层最终会流入水池，水池的作用是存储经过初步处理后的相对清洁的水，以便进一步处理或排放。
3. 设备的适用范围CYSF-0.5型油水分离器适用于工业废水中含有一定量油分的场合，如机械加工车间、油漆生产厂等。
其优点在于可以通过简单而有效的物理和重力分离实现油水分离，达到净化废水的目的。
4. 结论CYSF-0.5型油水分离器是一种常见的工业废水处理设备，通过沉淀、过滤、物理和重力分离等多个步骤，实现了废水中油分和水分的有效分离。
抓斗挖泥船施工方案1. 引言抓斗挖泥船是一种专门用于水下挖掘和运输泥沙的船只。
它采用机械手臂上的抓斗进行挖泥作业，并将挖取的泥沙通过输送管道或运输舱运送到指定地点。
本文将介绍抓斗挖泥船施工的流程和注意事项。
2. 设备和材料准备在进行抓斗挖泥船施工之前，需要准备以下设备和材料：•抓斗挖泥船：确保船只在良好状态下，实现机械手臂和抓斗的正常运行；•输送管道或运输舱：用于运输泥沙到指定地点；•保护设备：如护栏、安全帽、防滑鞋等，确保工作人员的安全；•监测设备：如测量仪器、摄像机等，用于监测施工过程中的情况；•泥沙回收设备：如泥沙分离器、水泵等，用于回收利用泥沙。
3. 施工流程抓斗挖泥船施工的基本流程如下：3.1 准备工作在进行施工之前，需要进行以下准备工作：•确定挖泥地点：通过勘测和调查确定需要挖取泥沙的地点；•标桩定位：根据挖泥地点的深度，将标桩定位在水下以指导挖泥的深度。
3.2 抓斗挖泥抓斗挖泥船通过机械手臂上的抓斗进行挖泥操作。
具体步骤如下：1.将抓斗放入水中，调整机械手臂的位置，使抓斗能够接触到泥沙；2.启动机械手臂，并操控抓斗进行挖泥；3.随着抓斗被填满泥沙，将其提升到船上，并将泥沙放入输送管道或运输舱。
3.3 运输泥沙运输泥沙是将挖取的泥沙从抓斗挖泥船运输到指定地点的过程。
具体步骤如下：1.将泥沙通过输送管道或运输舱输送到指定地点；2.监测运输过程中的泥沙流速和流量，确保泥沙能够顺利运输到目的地；3.若泥沙需要分离处理，可利用泥沙回收设备进行处理。
4. 安全注意事项在进行抓斗挖泥船施工时，需要注意以下安全事项：•工作人员需戴好安全帽，并穿着防滑鞋以防滑倒；•工作人员需严格按照操作规程进行操作，不得擅自调整设备；•施工现场需设置合适的护栏和警示标志，确保安全通行；•定期检查设备的工作状态，如发现异常应及时维修或更换设备；•严禁吸烟或使用明火近抓斗挖泥船和作业区域。
5. 施工质量控制为了确保抓斗挖泥船施工质量，可以采取以下措施进行质量控制：•定期检测挖泥深度和运输的泥沙量，确保施工进度符合要求；•检测输送管道或运输舱的泥沙流速和流量，确保泥沙能够顺利运输；•对输送到指定地点的泥沙进行检测，确保泥沙质量符合要求；•定期维护和清洁抓斗挖泥船及相关设备，保证设备工作良好。
高效三相分离器1.型号释疑JM－WS3.0×8.0-0.8设计压力MPa设备筒体长度m设备筒体内径mW：卧式容器S：三相分离器骏马集团2.三相分离器分离原理及结构特点刚从地下开采出来的石油我们称为原油，它是复杂的油水乳化混合物，还含有部分气体和少量泥沙。
气体的主要成分是天然气和二氧化碳。
为了分别得到有利用价值的高纯度的天然气和石油，我们研制出了原油用高效三相分离器，来满足原油开发开采者的需要。
所谓的三相，就是气相、液相、固相。
三相分离器的工作原理就是利用原油中所含各物质的密度不同、粘度不同以及颗粒大小等的区别来进行分离的。
来自井口的原料油首先经过井口阀门、管线到一个加药装置，加药装置可连续可控制的来给原油加破乳剂。
这是用来降低原料油中水、油、泥沙之间的粘连混合程度以及分化乳化混合物的颗粒，有利于三相分离器更好的进行分离。
我们可根据原油的参数（粘度和温度）来看是否需要在加破乳剂之前设置水套加热炉。
水套加热炉就是对原油加热，来降低原油的粘度，提高原油的运输速度。
加了破乳剂的原料油首先进入三相分离器的一级分离装置，进口是在一级分离装置中部，沿切线方向旋转式进入。
通过旋风分离，根据离心力和重力的作用，将原油所含的各物质由里到外、由上到下的排列为气、油、水、泥沙。
为了延长分离器的使用寿命，我们在一级分离装置的入口处沿筒壁方向增加一块垫板，这样泥沙在冲涮筒壁时，只磨损到这块垫板。
等于说是把一级分离装置能接触到的高速流体的那段筒体壁厚进行了加强。
经过旋风分离，大部分气体涌向一级分离装置的上部，在分离装置的上部我们设有一个伞状板，伞状板由三根扁钢呈120°角分布支承。
下部靠一个焊接在筒体内壁上的支承圈支撑。
气体冲击到伞状板之后，经过伞状板和一级分离器筒体之间的空隙到达分离器的顶部出气口，由出气口进入二级分离装置。
我们设置这个伞状板的原因，就是因初步分离的气体中，含有部分雾状的小颗粒，颗粒中有水和原油以及细微的泥沙，经碰撞到伞状板上之后，由于粘度的原因，大部分都附着在伞状板的内壁上，积累到一定程度会沿伞状板的内壁边缘滴落。
高效三相分离器1.型号释疑JM－WS3.0×8.0-0.8设计压力MPa设备筒体长度m设备筒体内径mW：卧式容器S：三相分离器骏马集团2.三相分离器分离原理及结构特点刚从地下开采出来的石油我们称为原油，它是复杂的油水乳化混合物，还含有部分气体和少量泥沙。
气体的主要成分是天然气和二氧化碳。
为了分别得到有利用价值的高纯度的天然气和石油，我们研制出了原油用高效三相分离器，来满足原油开发开采者的需要。
所谓的三相，就是气相、液相、固相。
三相分离器的工作原理就是利用原油中所含各物质的密度不同、粘度不同以及颗粒大小等的区别来进行分离的。
来自井口的原料油首先经过井口阀门、管线到一个加药装置，加药装置可连续可控制的来给原油加破乳剂。
这是用来降低原料油中水、油、泥沙之间的粘连混合程度以及分化乳化混合物的颗粒，有利于三相分离器更好的进行分离。
我们可根据原油的参数（粘度和温度）来看是否需要在加破乳剂之前设置水套加热炉。
水套加热炉就是对原油加热，来降低原油的粘度，提高原油的运输速度。
加了破乳剂的原料油首先进入三相分离器的一级分离装置，进口是在一级分离装置中部，沿切线方向旋转式进入。
通过旋风分离，根据离心力和重力的作用，将原油所含的各物质由里到外、由上到下的排列为气、油、水、泥沙。
为了延长分离器的使用寿命，我们在一级分离装置的入口处沿筒壁方向增加一块垫板，这样泥沙在冲涮筒壁时，只磨损到这块垫板。
等于说是把一级分离装置能接触到的高速流体的那段筒体壁厚进行了加强。
经过旋风分离，大部分气体涌向一级分离装置的上部，在分离装置的上部我们设有一个伞状板，伞状板由三根扁钢呈120°角分布支承。
下部靠一个焊接在筒体内壁上的支承圈支撑。
气体冲击到伞状板之后，经过伞状板和一级分离器筒体之间的空隙到达分离器的顶部出气口，由出气口进入二级分离装置。
我们设置这个伞状板的原因，就是因初步分离的气体中，含有部分雾状的小颗粒，颗粒中有水和原油以及细微的泥沙，经碰撞到伞状板上之后，由于粘度的原因，大部分都附着在伞状板的内壁上，积累到一定程度会沿伞状板的内壁边缘滴落。

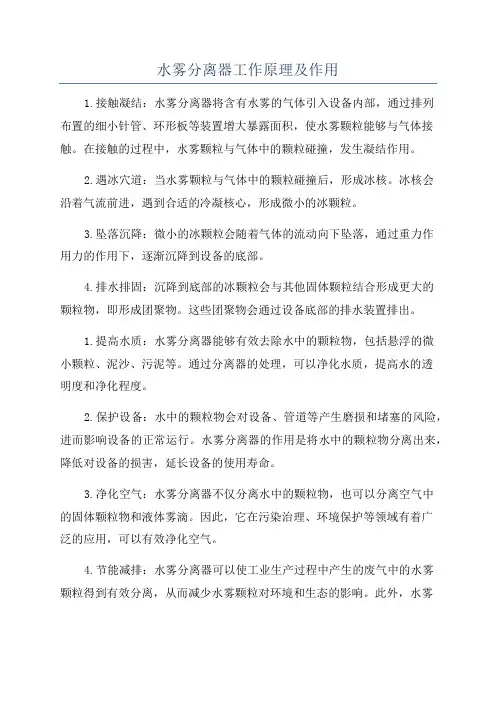

水雾分离器工作原理及作用1.接触凝结：水雾分离器将含有水雾的气体引入设备内部，通过排列布置的细小针管、环形板等装置增大暴露面积，使水雾颗粒能够与气体接触。
在接触的过程中，水雾颗粒与气体中的颗粒碰撞，发生凝结作用。
2.遇冰穴道：当水雾颗粒与气体中的颗粒碰撞后，形成冰核。
冰核会沿着气流前进，遇到合适的冷凝核心，形成微小的冰颗粒。
3.坠落沉降：微小的冰颗粒会随着气体的流动向下坠落，通过重力作用力的作用下，逐渐沉降到设备的底部。
4.排水排固：沉降到底部的冰颗粒会与其他固体颗粒结合形成更大的颗粒物，即形成团聚物。
这些团聚物会通过设备底部的排水装置排出。
1.提高水质：水雾分离器能够有效去除水中的颗粒物，包括悬浮的微小颗粒、泥沙、污泥等。
通过分离器的处理，可以净化水质，提高水的透明度和净化程度。
2.保护设备：水中的颗粒物会对设备、管道等产生磨损和堵塞的风险，进而影响设备的正常运行。
水雾分离器的作用是将水中的颗粒物分离出来，降低对设备的损害，延长设备的使用寿命。
3.净化空气：水雾分离器不仅分离水中的颗粒物，也可以分离空气中的固体颗粒物和液体雾滴。
因此，它在污染治理、环境保护等领域有着广泛的应用，可以有效净化空气。
4.节能减排：水雾分离器可以使工业生产过程中产生的废气中的水雾颗粒得到有效分离，从而减少水雾颗粒对环境和生态的影响。
此外，水雾分离器还可以回收一部分水资源，实现废水的再利用，节约水资源，减少水的消耗。
总之，水雾分离器通过接触凝结、遇冰穴道、坠落沉降和排水排固等过程，将水中的悬浮颗粒物分离出来，提高水质，保护设备，净化空气，节能减排，具有重要的应用价值。

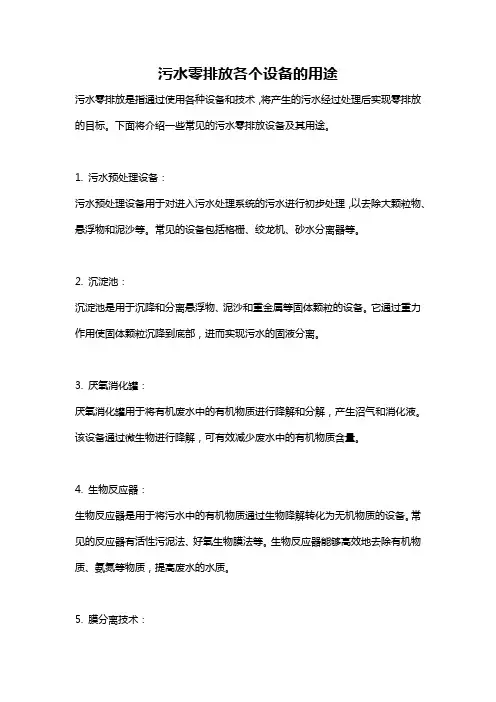

污水零排放各个设备的用途污水零排放是指通过使用各种设备和技术，将产生的污水经过处理后实现零排放的目标。
下面将介绍一些常见的污水零排放设备及其用途。
1. 污水预处理设备：污水预处理设备用于对进入污水处理系统的污水进行初步处理，以去除大颗粒物、悬浮物和泥沙等。
常见的设备包括格栅、绞龙机、砂水分离器等。
2. 沉淀池：沉淀池是用于沉降和分离悬浮物、泥沙和重金属等固体颗粒的设备。
它通过重力作用使固体颗粒沉降到底部，进而实现污水的固液分离。
3. 厌氧消化罐：厌氧消化罐用于将有机废水中的有机物质进行降解和分解，产生沼气和消化液。
该设备通过微生物进行降解，可有效减少废水中的有机物质含量。
4. 生物反应器：生物反应器是用于将污水中的有机物质通过生物降解转化为无机物质的设备。
常见的反应器有活性污泥法、好氧生物膜法等。
生物反应器能够高效地去除有机物质、氨氮等物质，提高废水的水质。
5. 膜分离技术：膜分离技术是通过膜的选择性透过作用实现对污水中溶质、悬浮物和离子的分离和去除。
常见的膜分离技术包括超滤、纳滤、反渗透等，可有效去除废水中的悬浮物、胶体、溶解性有机物和无机盐等。
6. 离子交换：离子交换是一种将废水中的离子与固体材料表面上的离子进行交换的技术。
通过吸附和解吸作用，可去除废水中的重金属离子、营养盐和有机物质等。
常见的离子交换材料包括活性炭、离子交换树脂等。
7. 混凝剂和絮凝剂：混凝剂和絮凝剂是用于将废水中的悬浮物和胶体粒子聚集并沉淀的化学品。
常见的混凝剂有铁盐、铝盐等，常见的絮凝剂有聚合氯化铝、聚丙烯酰胺等。
混凝剂和絮凝剂的添加可有效提高污水固液分离效果。
8. 除磷和除氮设备：除磷和除氮设备用于去除废水中的磷和氮，减少废水对水环境的污染。
常见的除磷设备有化学沉淀法、生物去除法等，常见的除氮设备有硝化反硝化法、厌氧氨氧化法等。
9. 深度处理设备：深度处理设备用于对经过前述处理后的污水进行进一步的处理和提纯。
常见的设备有臭氧氧化设备、活性炭吸附设备等。

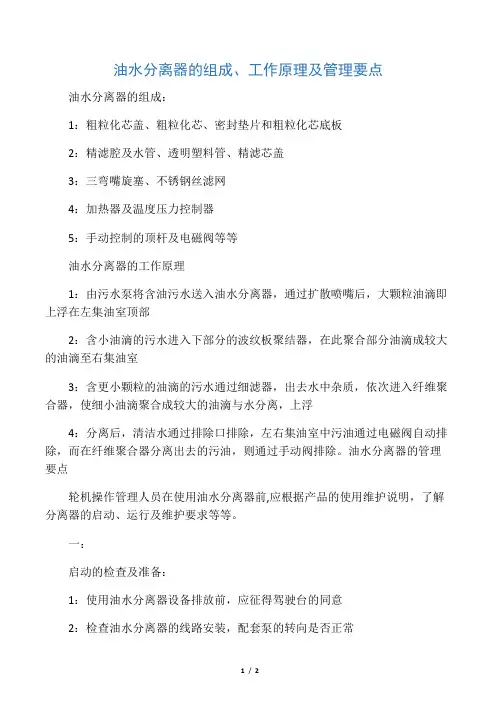

油水分离器的组成、工作原理及管理要点油水分离器的组成：1：粗粒化芯盖、粗粒化芯、密封垫片和粗粒化芯底板2：精滤腔及水管、透明塑料管、精滤芯盖3：三弯嘴旋塞、不锈钢丝滤网4：加热器及温度压力控制器5：手动控制的顶杆及电磁阀等等油水分离器的工作原理1：由污水泵将含油污水送入油水分离器，通过扩散喷嘴后，大颗粒油滴即上浮在左集油室顶部2：含小油滴的污水进入下部分的波纹板聚结器，在此聚合部分油滴成较大的油滴至右集油室3：含更小颗粒的油滴的污水通过细滤器，出去水中杂质，依次进入纤维聚合器，使细小油滴聚合成较大的油滴与水分离，上浮4：分离后，清洁水通过排除口排除，左右集油室中污油通过电磁阀自动排除，而在纤维聚合器分离出去的污油，则通过手动阀排除。
油水分离器的管理要点轮机操作管理人员在使用油水分离器前,应根据产品的使用维护说明，了解分离器的启动、运行及维护要求等等。
一：启动的检查及准备：1：使用油水分离器设备排放前，应征得驾驶台的同意2：检查油水分离器的线路安装，配套泵的转向是否正常3：向油水分离器内供水，将顶部空气阀打开，使空气逸出4：检查油水分离器进出水系统上无任何泄露二：运行中注意事项：1：调整排除水管路阀开度，保持分离器内有压力，以利于分离器内污油的排除2：观察压力表、温度表等指示仪表是否正常3：观察处理后的排水水质和油份浓度报警器的工作情况4：排放结束后，应继续注入清水运行15min，清洗分离器5：停泵后关闭进出口阀，避免筒内清水流失，减少内壁氧化、腐蚀6：每次使用油水分离器排放，均应记录到油类记录薄中三:维护1:定期清洗滤器，打开分离器底部泄放阀，排除沉淀在下部的泥沙，杂质2：及时清洗分离器内部分离元件，切忌用清洗剂清洗分离器的内壁及元件3：出现故障时，应查明原因并及时更换失效的聚结元件。
