油气分离器的工作原理

油气分离器结构及工作原理
油气分离器是一种重要的汽油系统部件，它的作用是把油箱里的混杂汽油与气体分开，使汽油系统能够运转良好，减少因气体的混杂而引起的负荷波动。

油气分离器的结构是由多个旋转式和静止式组合而成，通常是由多个螺旋隔离器，多
级膜滤芯和管状过滤器组成。

螺旋隔离器和静止式分离器有一个保证引油口和排气口都不
混漏的相互安全的密封，以防止汽油和气体混叠，把汽油与空气分离开来，从而保证油箱
里油气分离。

油气分离器的工作原理和油气分离机构相似，它利用动相传输原理和部分气体溶解能
力来实现油与气的分离。

当汽油从油箱驱动器流向引油口时，汽油首先进入螺旋隔离器，
当汽油在螺旋块上旋转，由于螺旋块上的众多小比较膜会使汽油和气体很好的分开，从而
把油分离出来，剩下的气体排出排气口，经过膜滤芯和管状过滤器的过滤，可以把尘埃油
烟以及其它杂质过滤掉，从而保证系统中油与气的分离。

油气分离器是汽油系统中重要的设备部件，其结构和工作原理直接影响汽油系统的正
常运转。

因此，在安装时要慎重，确保安装准确，不能出现空气泄漏、油气混杂等状况，
及时检查更换滤芯以使油气分离器能够正常运转。

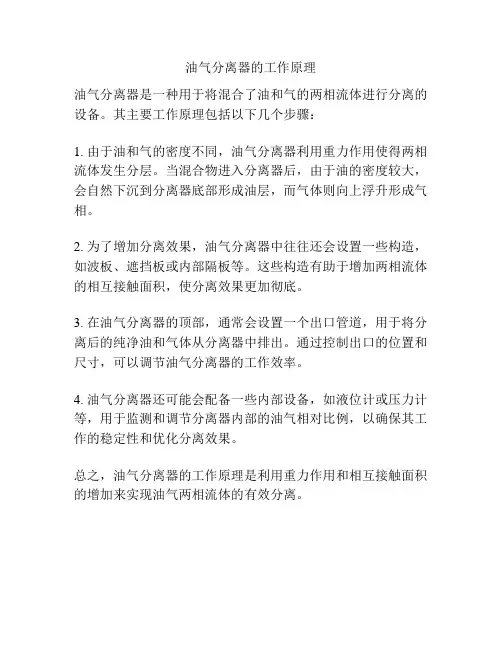

油气分离器的工作原理
油气分离器是一种用于将混合了油和气的两相流体进行分离的设备。

其主要工作原理包括以下几个步骤：
1. 由于油和气的密度不同，油气分离器利用重力作用使得两相流体发生分层。

当混合物进入分离器后，由于油的密度较大，会自然下沉到分离器底部形成油层，而气体则向上浮升形成气相。

2. 为了增加分离效果，油气分离器中往往还会设置一些构造，如波板、遮挡板或内部隔板等。

这些构造有助于增加两相流体的相互接触面积，使分离效果更加彻底。

3. 在油气分离器的顶部，通常会设置一个出口管道，用于将分离后的纯净油和气体从分离器中排出。

通过控制出口的位置和尺寸，可以调节油气分离器的工作效率。

4. 油气分离器还可能会配备一些内部设备，如液位计或压力计等，用于监测和调节分离器内部的油气相对比例，以确保其工作的稳定性和优化分离效果。

总之，油气分离器的工作原理是利用重力作用和相互接触面积的增加来实现油气两相流体的有效分离。

油气分离器工作原理
油气分离器是一种用于分离油气混合物中的油和气的设备，它在石油、天然气
开采和加工过程中起着至关重要的作用。

油气分离器的工作原理主要包括重力分离、离心分离和过滤分离。

下面将分别介绍这三种工作原理。

首先，重力分离是油气分离器最基本的工作原理之一。

当油气混合物进入分离
器后，由于油的密度大于气体，油会往下沉积，气体则会向上升腾。

在分离器内部设置的分隔板和分流器可以有效地增加油气接触面积，加速油气分离的速度。

通过重力分离，油气混合物中的油和气得以有效分离。

其次，离心分离也是油气分离器的重要工作原理之一。

当油气混合物进入分离
器后，分离器内部的离心力场会使得油和气分别向不同的方向运动。

由于油的密度大于气体，油会被离心力场拉向分离器的外侧，而气体则会被拉向分离器的内侧。

通过离心分离，油气混合物中的油和气得以有效分离。

最后，过滤分离也是油气分离器的重要工作原理之一。

在分离器内部设置有过
滤器，可以有效地过滤掉油气混合物中的固体颗粒和杂质。

过滤分离可以保护设备的正常运行，延长设备的使用寿命，同时也可以提高油气分离的效率。

总的来说，油气分离器的工作原理主要包括重力分离、离心分离和过滤分离。

这三种工作原理相辅相成，共同作用，使得油气分离器能够高效地分离油气混合物中的油和气，保障生产安全、提高产能。

在实际应用中，根据不同的工艺要求和工作条件，可以选择合适的工作原理组合，以实现最佳的油气分离效果。

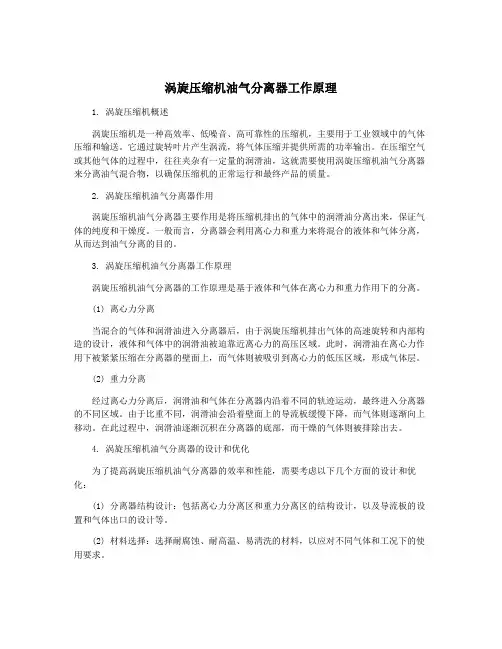

涡旋压缩机油气分离器工作原理1. 涡旋压缩机概述涡旋压缩机是一种高效率、低噪音、高可靠性的压缩机，主要用于工业领域中的气体压缩和输送。

它通过旋转叶片产生涡流，将气体压缩并提供所需的功率输出。

在压缩空气或其他气体的过程中，往往夹杂有一定量的润滑油，这就需要使用涡旋压缩机油气分离器来分离油气混合物，以确保压缩机的正常运行和最终产品的质量。

2. 涡旋压缩机油气分离器作用涡旋压缩机油气分离器主要作用是将压缩机排出的气体中的润滑油分离出来，保证气体的纯度和干燥度。

一般而言，分离器会利用离心力和重力来将混合的液体和气体分离，从而达到油气分离的目的。

3. 涡旋压缩机油气分离器工作原理涡旋压缩机油气分离器的工作原理是基于液体和气体在离心力和重力作用下的分离。

(1) 离心力分离当混合的气体和润滑油进入分离器后，由于涡旋压缩机排出气体的高速旋转和内部构造的设计，液体和气体中的润滑油被迫靠近离心力的高压区域。

此时，润滑油在离心力作用下被紧紧压缩在分离器的壁面上，而气体则被吸引到离心力的低压区域，形成气体层。

(2) 重力分离经过离心力分离后，润滑油和气体在分离器内沿着不同的轨迹运动，最终进入分离器的不同区域。

由于比重不同，润滑油会沿着壁面上的导流板缓慢下降，而气体则逐渐向上移动。

在此过程中，润滑油逐渐沉积在分离器的底部，而干燥的气体则被排除出去。

4. 涡旋压缩机油气分离器的设计和优化为了提高涡旋压缩机油气分离器的效率和性能，需要考虑以下几个方面的设计和优化：(1) 分离器结构设计：包括离心力分离区和重力分离区的结构设计，以及导流板的设置和气体出口的设计等。

(2) 材料选择：选择耐腐蚀、耐高温、易清洗的材料，以应对不同气体和工况下的使用要求。

(3) 安全防护设计：考虑到可能存在的液体泄漏、气体压力变化等情况，需要设计相应的安全防护措施，保证分离器的安全运行。

(4) 润滑油回收：对分离出的润滑油进行回收和再利用，减少资源浪费。

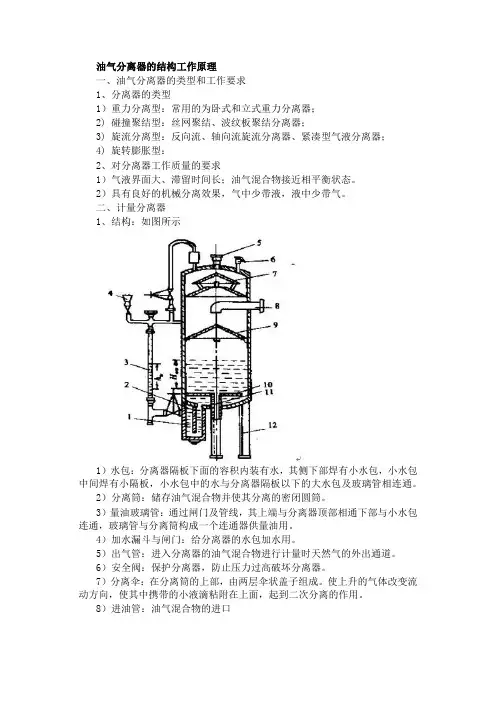

油气分离器的结构工作原理一、油气分离器的类型和工作要求1、分离器的类型1）重力分离型：常用的为卧式和立式重力分离器；2) 碰撞聚结型：丝网聚结、波纹板聚结分离器；3) 旋流分离型：反向流、轴向流旋流分离器、紧凑型气液分离器；4) 旋转膨胀型：2、对分离器工作质量的要求1）气液界面大、滞留时间长；油气混合物接近相平衡状态。

2）具有良好的机械分离效果，气中少带液，液中少带气。

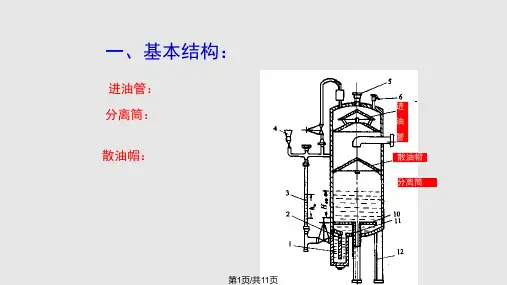

二、计量分离器1、结构：如图所示1）水包：分离器隔板下面的容积内装有水，其侧下部焊有小水包，小水包中间焊有小隔板，小水包中的水与分离器隔板以下的大水包及玻璃管相连通。

2）分离筒：储存油气混合物并使其分离的密闭圆筒。

3）量油玻璃管：通过闸门及管线，其上端与分离器顶部相通下部与小水包连通，玻璃管与分离筒构成一个连通器供量油用。

4）加水漏斗与闸门：给分离器的水包加水用。

5）出气管：进入分离器的油气混合物进行计量时天然气的外出通道。

6）安全阀：保护分离器，防止压力过高破坏分离器。

7）分离伞：在分离筒的上部，由两层伞状盖子组成。

使上升的气体改变流动方向，使其中携带的小液滴粘附在上面，起到二次分离的作用。

8）进油管：油气混合物的进口9）散油帽：油气混合物进入分离器后喷洒在散油帽上使油气分开，还可稳定液面。

10）分离器隔板：在分离器下部油水界面处焊的金属圆板直径与分离筒内径相同，但边缘有缺口，使其上下连通，其面上为油下面为水，中间与出油管线连通。

11）排油管：是分离器中的油排出通道，其焊在分离器隔板中心处，并与分离器隔板以上相通。

12）支架：用来支撑分离器。

2、工作原理油气混合物经进油管线进入分离器后，喷洒在挡油帽上(散油帽)，扩散后的油靠重力沿管壁下滑到分离器的下部，经排油管排出。

同时，气体因密度小而上升，经分离伞集中向上改变流动方向，将气体中的小油滴粘附在伞壁上，聚集后附壁而下，脱油后的气体经分离器顶部出气管进入管线进行测气。

三、玻璃管手动量油原理在分离器侧壁装一高压玻璃管和分离筒构成连通器，根据连通器原理，分离器内液柱压力与玻璃管内水柱压力相平衡，因此，当分离器内液柱上升到一定高度时，玻璃管内水柱也相应上升一定高度，但因液、水密度不同，分离器内液柱和玻璃管中的水柱上升高度也不相同。

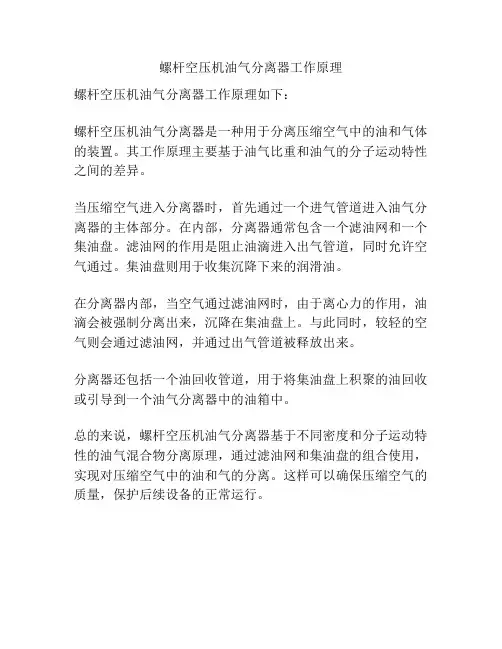

螺杆空压机油气分离器工作原理
螺杆空压机油气分离器工作原理如下：
螺杆空压机油气分离器是一种用于分离压缩空气中的油和气体的装置。

其工作原理主要基于油气比重和油气的分子运动特性之间的差异。

当压缩空气进入分离器时，首先通过一个进气管道进入油气分离器的主体部分。

在内部，分离器通常包含一个滤油网和一个集油盘。

滤油网的作用是阻止油滴进入出气管道，同时允许空气通过。

集油盘则用于收集沉降下来的润滑油。

在分离器内部，当空气通过滤油网时，由于离心力的作用，油滴会被强制分离出来，沉降在集油盘上。

与此同时，较轻的空气则会通过滤油网，并通过出气管道被释放出来。

分离器还包括一个油回收管道，用于将集油盘上积聚的油回收或引导到一个油气分离器中的油箱中。

总的来说，螺杆空压机油气分离器基于不同密度和分子运动特性的油气混合物分离原理，通过滤油网和集油盘的组合使用，实现对压缩空气中的油和气的分离。

这样可以确保压缩空气的质量，保护后续设备的正常运行。

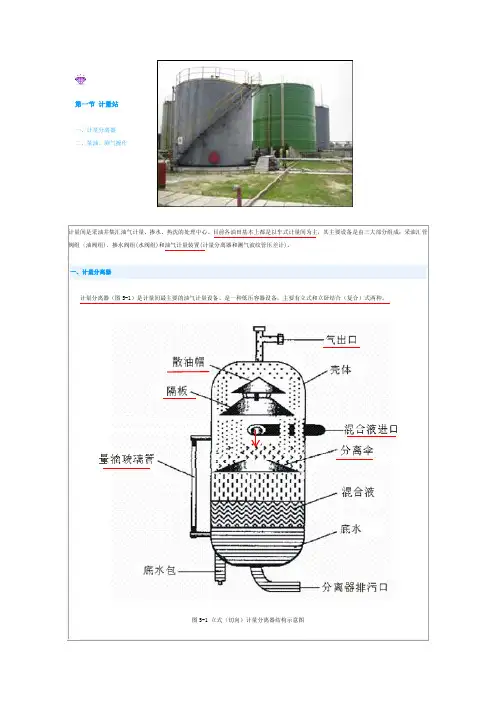

第一节 计量站一、计量分离器二、量油、测气操作图5-3 储集管量油示意图2）测气方法主要有：节流式流量计测气和垫圈流量计测气两种：A）节流式流量计测气（图5-4）:V1*A1=V2*A2气计量公式：在不精确考虑Fx，Fy，Fz时，图5-4 测气流程示意图（1－出气管线；2－挡板；3、4－上下流管；5－上流阀；6－下流阀；7－平衡阀；8、9－防空阀；10－U型玻璃管）B）垫圈流量计测气垫圈流量计由测气短节和“U”形管组成（图5-5），它的下流通大气，下流压力为大气压，上流测出的压差H即为上下流压差。

气量计算公式：图5-5 垫圈测气原理图油气分离器的结构工作原理一、油气分离器的类型和工作要求1、分离器的类型1）重力分离型：常用的为卧式和立式重力分离器；2) 碰撞聚结型：丝网聚结、波纹板聚结分离器；3) 旋流分离型：反向流、轴向流旋流分离器、紧凑型气液分离器；4) 旋转膨胀型：2、对分离器工作质量的要求1）气液界面大、滞留时间长；油气混合物接近相平衡状态。

2）具有良好的机械分离效果，气中少带液，液中少带气。

二、计量分离器1、结构：如图所示1）水包：分离器隔板下面的容积内装有水，其侧下部焊有小水包，小水包中间焊有小隔板，小水包中的水与分离器隔板以下的大水包及玻璃管相连通。

2）分离筒：储存油气混合物并使其分离的密闭圆筒。

3）量油玻璃管：通过闸门及管线，其上端与分离器顶部相通下部与小水包连通，玻璃管与分离筒构成一个连通器供量油用。

4）加水漏斗与闸门：给分离器的水包加水用。

5）出气管：进入分离器的油气混合物进行计量时天然气的外出通道。

6）安全阀：保护分离器，防止压力过高破坏分离器。

7）分离伞：在分离筒的上部，由两层伞状盖子组成。

使上升的气体改变流动方向，使其中携带的小液滴粘附在上面，起到二次分离的作用。

8）进油管：油气混合物的进口9）散油帽：油气混合物进入分离器后喷洒在散油帽上使油气分开，还可稳定液面。

10）分离器隔板：在分离器下部油水界面处焊的金属圆板直径与分离筒内径相同，但边缘有缺口，使其上下连通，其面上为油下面为水，中间与出油管线连通。

油气分离器的工作原理
油气分离器是一种用于分离油气混合物的装置，其工作原理如下：
1. 混合物进入分离器：油气混合物经过管道进入分离器的进料口。

2. 分离器内部构造：分离器通常由一个垂直筒形容器组成，并设有进料管、气体出口和液体出口。

分离器内部通常还配备有分隔板、搅拌器和其他辅助设备。

3. 重力分离：当混合物进入分离器后，由于密度不同，液体和气体在重力作用下分层分离。

油比水的密度小，因此油会浮在液体层的顶部，而气体则上浮至液体层的顶部。

4. 分离液体：分离器通过控制液体层的水平位置，可以根据需要分离出油和水。

分离液体通常经过搅拌器和分隔板等装置，以增加分离效果。

5. 排出气体和液体：分离好的气体从分离器的气体出口排出，而分离得到的液体则从液体出口排出。

液体出口处还可以设置其他装置，如旋流器和过滤器，以进一步提高液体的纯度。

通过以上的工作原理，油气分离器能够有效地将油、气和水等混合物进行高效分离，从而使得油气的收集和处理更加方便和可行。

发动机油气分离器工作原理
发动机油气分离器工作原理是通过物理分离的方式将发动机油和气体分离，以防止发动机油进入气体系统，同时保持发动机油的正常循环和润滑功能。

工作原理如下：
1. 引入混合气体：发动机产生的混合气体通过进气管道被引入油气分离器。

2. 惯性分离：由于混合气体中包含了一定数量的油滴，这些油滴在通过分离器内的转子或筒壳时，由于惯性作用会被分离出来。

3. 离心分离：分离器内的转子或筒壳具有离心作用，使得密度较大的油滴向外部靠拢，而较轻的气体则向内部靠拢。

4. 油液回流：分离后的油滴会因为沉降而回流到油底壳中，以维持油液的正常循环。

5. 气体排出：分离后的气体则可以通过分离器中的通道排出，继续进入气体系统燃烧。

通过这样的物理分离过程，发动机油气分离器能够有效地阻止发动机油进入气体系统，减少排放污染，延长发动机的使用寿命。

空压机油气分离器原理空压机油气分离器是一种用于分离压缩空气中的油和水的设备。

它的工作原理是通过特殊的结构和工作过程来实现的。

我们来了解一下空压机油气分离器的结构。

一般来说，它由进气管、分离管、排水管和排气管组成。

进气管将含有油和水的压缩空气引入分离管，分离管内部有多个分离器元件，这些元件通过特殊的结构来增加分离效果。

油和水会在分离器元件的作用下被分离出来，而较为干净的空气则通过排气管排出。

接下来，我们来了解一下空压机油气分离器的工作过程。

当压缩空气进入分离管后，由于进气管内部存在多个弯曲和扩散装置，使得空气的速度减小，从而增加了与油和水的接触时间。

在分离器元件的作用下，油和水开始沉积在分离管内壁上，并逐渐形成液体。

而较为干净的空气则通过分离管的顶部进入排气管，最终被排出。

空压机油气分离器的工作原理主要基于油和水与空气的密度差异。

由于油和水的密度大于空气，它们在流动过程中会受到重力的作用而沉积下来。

而较为干净的空气由于密度较小，会向上浮动并最终被排出。

此外，分离器元件的特殊结构也起到了关键的作用。

这些结构可以增加沉积面积和时间，从而提高分离效果。

空压机油气分离器的应用领域非常广泛。

在各种工业领域中，压缩空气是一种重要的能源来源。

然而，压缩空气中往往含有大量的油和水，如果直接使用会对设备和产品质量造成很大的影响。

因此，空压机油气分离器的使用可以有效地去除压缩空气中的油和水，保证设备的正常运行和产品的质量。

总结起来，空压机油气分离器是一种通过特殊的结构和工作过程来分离压缩空气中的油和水的设备。

它的工作原理是基于油和水与空气的密度差异，并通过分离器元件的作用来增加分离效果。

空压机油气分离器在工业领域中具有重要的应用价值，可以提高设备的运行效率和产品的质量。

柴油机油气分离器工作原理柴油机油气分离器是柴油发动机中的一个重要组件，它的主要功能是将机油中的气体分离出来，保持机油的清洁和有效润滑。

它的工作原理主要包括机油气体分离和沉降油滴。

我们来介绍一下机油气体分离的过程。

当柴油机运行时，由于活塞在气缸内的上下运动，会产生气体。

同时，机油中的气体也会随着机油的循环而进入分离器。

在分离器中，机油与气体发生接触，气体开始脱溶，逐渐形成气泡。

由于气泡的密度轻于机油，它们会向上浮动，并通过分离器的出口排出。

接下来，我们来了解一下沉降油滴的过程。

在柴油机工作过程中，机油中会含有一些微小的颗粒和润滑剂。

这些颗粒和润滑剂会与气体一起进入分离器。

由于颗粒和润滑剂的密度较大，它们会沉降到分离器的底部。

分离器底部通常设有沉降室，用于集中沉降的颗粒和润滑剂。

当沉降室积累的颗粒和润滑剂达到一定量时，可以通过排放阀进行排放。

柴油机油气分离器的工作原理基本上就是通过分离和沉降的方式将机油中的气体和颗粒分离出来。

这样可以保证机油的清洁和润滑效果，延长机油的使用寿命，提高发动机的工作效率。

除了以上的基本工作原理，柴油机油气分离器还有一些辅助功能。

例如，一些分离器还设有气泡阻碍器，用于阻碍气泡的上浮速度，增加气泡与机油的接触时间，提高气体脱溶效果。

另外，一些分离器还设有气体排泄装置，用于排除进入分离器的大量气体，避免气体对分离效果的影响。

总结一下，柴油机油气分离器的工作原理是通过分离和沉降的方式将机油中的气体和颗粒分离出来。

它能够保持机油的清洁和有效润滑，延长机油的使用寿命，提高发动机的工作效率。

在实际应用中，分离器还可以通过一些辅助装置来提高分离效果。

柴油机油气分离器的作用不可忽视，对于保护发动机和提高其性能具有重要意义。

1、油气分离器的作用是将空压机润滑油从油气混合物中分离出来，接着油气混合物经过离心分离、重力分离和纤维分离三种分离过程，基本上就能分离出90%的润滑油。

分离过程：油气混合物沿油气分离器外壁的切线方向进入油坦克里，绝大部分的油经过离心分离出来，其余的油粘在油气分离器外壁经过重力分离出去一部分，很少部分油进入油气分离器内部进行纤维分离，然后通过回油管被压回螺杆腔内。

2、油气分离器的垫圈是导电的。

由于空气和油通过玻璃纤维，两个分离层之间会产生静电。

如果两个金属层都带上静电，就可能发生电火花的危险。

垫圈用于密封油分离器芯和空气接收器，良好的油气分离器零件能确保分离器芯和空气接收器外壳之间的导电性，可以确保所有的静电都能及时导出，防止产生电火花。

3、油气分离器对压差的适应性会影响整机或使分离器芯完全损坏。

油气分离器芯每增加0.1MPa的压差，电机总耗电量将增加7%；油气分离器中的压降过高会导致分离器着火。

压差过大可能有以下4种原因：油分离器脏污堵塞、空气逆流、内部压力波动大、油气分离器芯低劣。

4、油气分离器的金属是电镀的，不会被腐蚀。

根据周围温度、湿度和空压机的工作条件，油气分离器内部可能会形成冷凝水。

如果油气分离器不电镀，会形成腐蚀层，破坏空压机油的抗氧化剂，降低使用寿命和油品的闪点。

5、灰尘、残油、空气污染物的堆积或磨损都会降低油气分离器的使用寿命。

①可及时更换空气滤清器和油过滤器，避免灰尘进入空压机油。

②使用正确的抗老化和防水润滑油。

油气别离器的结构工作原理一、油气别离器的类型和工作要求1、别离器的类型1〕重力别离型：常用的为卧式和立式重力别离器；2)碰撞聚结型：丝网聚结、波纹板聚结别离器；3)旋流别离型：反向流、轴向流旋流别离器、紧凑型气液别离器；4)旋转膨胀型：2、对别离器工作质量的要求1〕气液界面大、滞留时间长；油气混合物接近相平衡状态。

2〕具有良好的机械别离效果，气中少带液，液中少带气。

二、计量别离器1、结构：如下图1〕水包：别离器隔板下面的容积内装有水，其侧下部焊有小水包，小水包中间焊有小隔板，小水包中的水与别离器隔板以下的大水包及玻璃管相连通。

2〕别离筒：储存油气混合物并使其别离的密闭圆筒。

3〕量油玻璃管：通过闸门及管线，其上端与别离器顶部相通下部与小水包连通，玻璃管与别离筒构成一个连通器供量油用。

4〕加水漏斗与闸门：给别离器的水包加水用。

5〕出气管：进入别离器的油气混合物进行计量时天然气的外出通道。

6〕平安阀：保护别离器，防止压力过高破坏别离器。

7〕别离伞：在别离筒的上部，由两层伞状盖子组成。

使上升的气体改变流动方向，使其中携带的小液滴粘附在上面，起到二次别离的作用。

8〕进油管：油气混合物的进口9〕散油帽：油气混合物进入别离器后喷洒在散油帽上使油气分开，还可稳定液面。

10〕别离器隔板：在别离器下部油水界面处焊的金属圆板直径与别离筒内径相同，但边缘有缺口，使其上下连通，其面上为油下面为水，中间与出油管线连通。

11〕排油管：是别离器中的油排出通道，其焊在别离器隔板中心处，并与别离器隔板以上相通。

12〕支架：用来支撑别离器。

2、工作原理油气混合物经进油管线进入别离器后，喷洒在挡油帽上 (散油帽 )，扩散后的油靠重力沿管壁下滑到别离器的下部，经排油管排出。

同时，气体因密度小而上升，经别离伞集中向上改变流动方向，将气体中的小油滴粘附在伞壁上，聚集后附壁而下，脱油后的气体经别离器顶部出气管进入管线进行测气。

三、玻璃管手动量油原理在别离器侧壁装一高压玻璃管和别离筒构成连通器，根据连通器原理，别离器内液柱压力与玻璃管内水柱压力相平衡，因此，当别离器内液柱上升到一定高度时，玻璃管内水柱也相应上升一定高度，但因液、水密度不同，别离器内液柱和玻璃管中的水柱上升高度也不相同。
