12RCS9658故障解列说明书

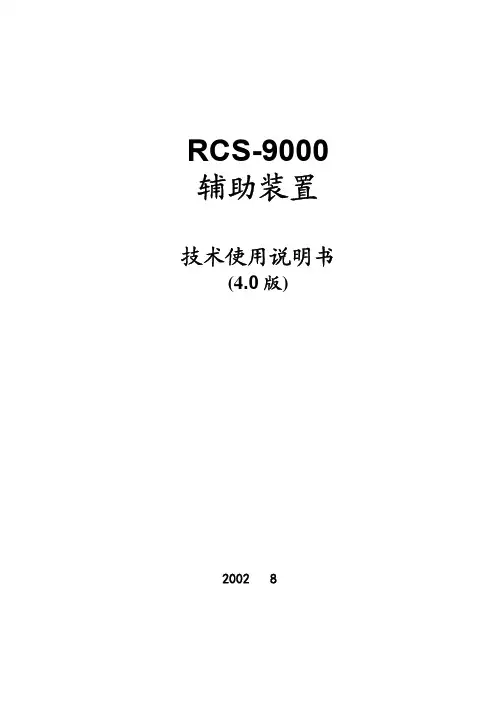

RCS-9000辅助装置技术和说明书

1 R9
D1
D2
D3
J4A 4 +-
1
J5A 4 +-
1
J6A 4 +-
1 R7
D4
T+ SET-
1
R3
3
RST+ RST-
4
R1 D8
06(电源负)
R10 R8
R4 R2
07
J3C 8
7
08
09 6 J3B 5 10
11 8 J2C 7 12
13 6 J2B 5 14
15 8 J1C 7 16
D6
L1
J4A
J3A
J2A
J1A
手并/电源正
J5B
+-
+-
+-
+-
J5C
D7
D4
D3
D2
D1
直流电源负
JP1 JUMPER
保护回路
J1C
1UA
2UA
测量回路
J3C
1UMA
2UMA
备用回路
J4B
BY1+
BY1-
J1B
1UB
2UB
J2C
1UC
2UC
1UMB 1UMC
J3B 2UMB
J4C 2UMC
J2B
321
位置公共1
位置 322 公共2
323 跳闸
跳闸 324
位置1 位置2
325
合闸位置1
合闸 326 位置2
327 跳闸位置
328
329 合后位置
330
SWI2
201 合闸线圈 203 TWJ-

南瑞失步解列装置

4.2 失步解列装置定值 .......................................................................................................... 10 4.3 RCS-993A 失步解列装置采样值说明 ................................................................................. 10
3
NARI-RELAYS

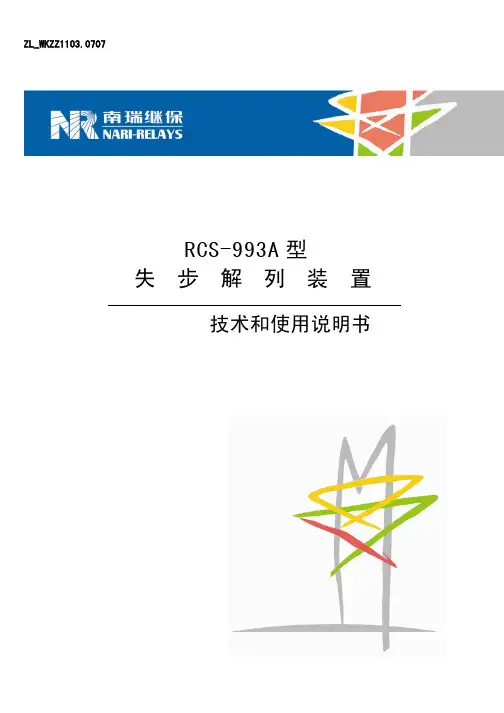

RCS-993A 型失步解列装置技术和使用说明书
2.4.3 电磁兼容幅射电磁场干扰试验符合国标：GB/T 14598.9 的规定；快速瞬变干扰试验符合国标：GB/T 14598.10 的规定；静电放电试验符合国标：GB/T 14598.14 的规定；脉冲群干扰试验符合国标：GB/T 14598.13 的规定；射频场感应的传导骚扰抗扰度试验符合国标：GB/T 17626.6 的规定；工频磁场抗扰度试验符合国标：GB/T 17626.8 的规定；脉冲磁场抗扰度试验符合国标：GB/T 17626.9 的规定；浪涌（冲击）抗扰度试验符合国标：GB/T 17626.5 的规定。 2.4.4 绝缘试验绝缘试验符合国标：GB/T14598.3-93 6.0 的规定；冲击电压试验符合国标：GB/T14598.3-93 8.0 的规定。 2.4.5 输出接点容量信号接点容量：允许长期通过电流 8A 切断电流 0.3A（DC220V，V/R 1ms）其它辅助继电器接点容量：允许长期通过电流 5A 切断电流 0.2A（DC220V，V/R 1ms）跳闸出口接点容量：允许长期通过电流 8A 切断电流 0.3A（DC220V，V/R 1ms），不带电流保持 2.4.6 通信接口六种通信插件型号可选，可提供 RS-485 通信接口(可选光纤或双绞线接口)，或以太网接口，通信规约可选择为电力行业标准 DL/T667-1999(idt IEC60870-5-103)规约或 LFP（V2.0）规约，通信速率可整定；一个用于 GPS 对时的 RS-485 双绞线接口；一个打印接口，可选 RS-485 或 RS-232 方式，通信速率可整定；一个用于调试的 1.1 1.2 1.3 2

RCS-9642Ⅱ电动机保护装置调试方法-ONLLY

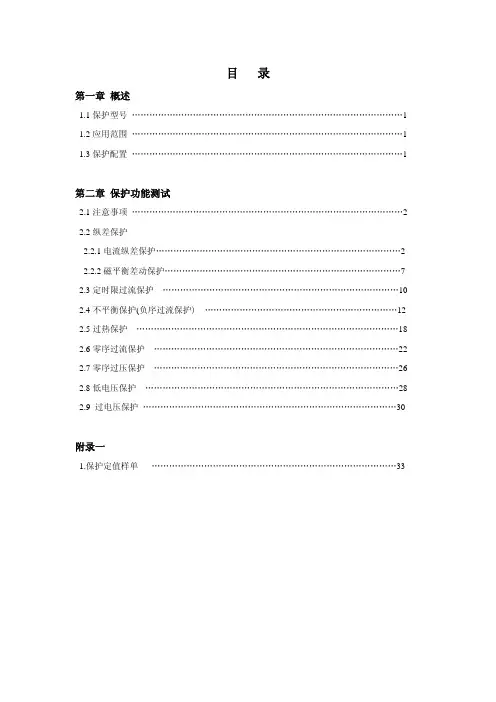

目录第一章概述1.1保护型号 (1)1.2应用范围 (1)1.3保护配置 (1)第二章保护功能测试2.1注意事项 (2)2.2纵差保护2.2.1电流纵差保护 (2)2.2.2磁平衡差动保护 (7)2.3定时限过流保护 (10)2.4不平衡保护(负序过流保护) (12)2.5过热保护 (18)2.6零序过流保护 (22)2.7零序过压保护 (26)2.8低电压保护 (28)2.9 过电压保护 (30)附录一1.保护定值样单 (33)第一章概述1.1保护型号RCS —9642Ⅱ大型电动机保护测控装置1.2应用范围RCS —9642为用于3-10KV 电压等级中高压大型异步电动机保护测控装置，可在开关柜就地安装。

1.3保护配置RCS —9642Ⅱ保护方面的主要功能有： z 电流纵差保护/磁平衡差动保护；z 短路保护和启动时间过长及堵转保护：二段定时限过流保护； z 不平衡保护（包括断相和反相）：二段定时限负序过流保护，一段负序过负荷报警，其中负序过流Ⅱ段与负序过负荷报警段可选择使用反时限特性； z 过负荷保护；z 过热保护：分为过热报警和过热跳闸，具有热记忆及禁止再启动功能，实时显示电动机的热积累情况；z 接地保护：零序过流保护/小电流接地选线，零序过压保护； z 低电压保护； z 过电压保护； z 两路非电量保护；z 独立的操作回路及故障录波。

本次测试主要包括以下保护功能：序号保护类型序号保护类型电流纵差保护 05 零序过流保护 01 纵差保护磁平衡差动保护 06 零序过压保护02 定时限过流保护 07 低电压保护 03 不平衡保护(负序过流保护) 08 过电压保护 04过热保护z 注：电流互感器（TA ）二次额定电流In=1A第二章保护功能测试2.1注意事项（试验前准备工作）1. 确保保护装置外接二次电压电流回路已可靠断开，相关保护跳闸软硬压板均已在退出状态;2. 测试仪必须可靠接地;3. 绝对禁止将外部的交直流电源引入到测试仪的电压、电流输出插孔;4. 对保护装置进行交流回路校验（即采样） (1)目的：检查接线的正确性和装置的精度；(2)按使用说明书方法进入装置菜单中的“状态显示”项，查看“保护采样值”中的值与输入值的误差应符合技术参数要求。

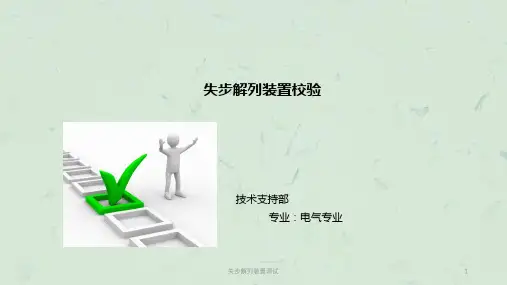

失步解列装置调试课件

（1）Ⅰ、Ⅱ母线正序电压均＜0.15Un（电压消失）
（2）－df／dt≥Df3（滑差闭锁）
（3）f＜33Hz 或 f＞65Hz（频率异常）
满足以上任何一个闭锁条件，装置均不做低频判断。
按照定值作如下试验
f≤FLqd， t≥0.05s
低频起动
f≤FLzd， t≥TFLzd 低频解列动作
失步解列装置调试
失步解列装置调试
9
一失步解列装置校验方法
主要安全措施： 1、开具失步解列检验工作票，停运失步解列装置 2、开具继电保护措施票断开失步解列装置所有功能压板及出口压板退出压板：达韩一线失步解列投入 2212跳闸出口 2211跳闸出口
失步解列装置调试
10
一失步解列校验方法
主要检查项目： 1、通电前检查 2、直流稳压电源通电检查 3、绝缘检查 4、装置上电检查 5、打印功能检查 6、开入检查 7、开出传动试验
失步解列装置调试
3
一失步解列的基本构成
失步解列装置：
失步解列装置调试
4
一失步解列的基本构成
RCS-993E失步解列及频率电压紧急控制装置：主要功能为一下两个方面： 1、失步解列
RCS-993E型装置则利用Ucosϕ判别原理进行判别，以装置安装处测量电压最小值确定动作区域，其主要性能如下： 1) 失步继电器利用Ucosϕ的变化轨迹来判别电力系统失步，利用装置安装处采集到的电压电流，通过计算Ucosϕ来反应振荡中心的电压，根据振荡中心电压的变化规律来区分失步振荡和同步振荡及短路故障 2)将Ucosϕ的变化范围分为7个区，振荡发生时Ucosϕ逐级穿过
20
一失步解列校验方法
4）过压试验条件：做过压试验时需要注意下列闭锁条件： I、II母线负序电压均>0.15Un （电压不对称）满足以上闭锁条件，装置均不做过压判断。过压控制的判别式： U≥UHqd，t≥0.02S 过压起动 U≥UHzd，t≥TUHzd 过压解列动作

RCS-9611C_070317技术和使用说明书

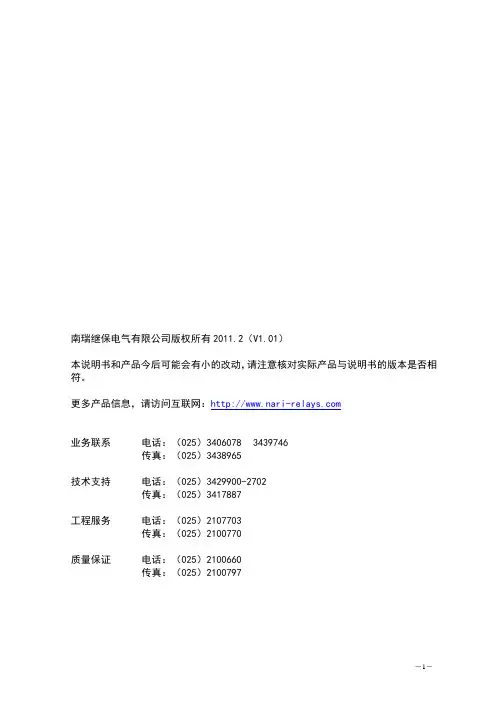

本说明书和产品今后可能会有小的改动，请注意核对实际产品与说明书的版本是否相符。

更多产品信息，请访问互联网：。

目录1 概述 (1)1.1应用范围 (1)1.2保护配置和功能 (1)1.3性能特征 (1)2 技术参数 (2)2.1机械及环境参数 (2)2.2额定电气参数 (2)2.3主要技术指标 (3)3 软件工作原理 (4)3.1过流保护 (4)3.2零序保护（接地保护） (4)3.3过负荷保护 (5)3.4加速保护 (5)3.5低周保护 (5)3.6重合闸 (5)3.7装置自检 (5)3.8装置运行告警 (5)3.9遥控、遥测、遥信功能 (5)3.10对时功能 (6)3.11逻辑框图 (7)4 硬件原理说明 (8)4.1装置整体结构 (8)4.2装置面板布置 (9)4.3装置接线端子与说明 (10)4.4结构与安装 (14)5 定值内容及整定说明 (16)5.1系统定值 (16)5.2保护定值 (17)5.3通讯参数 (18)5.4辅助参数 (19)6 使用说明 (20)6.1指示灯说明 (20)6.2液晶显示说明 (21)6.3命令菜单使用说明 (23)6.4装置的运行说明 (25)6.5事故分析注意事项 (26)7 装置调试大纲 (27)7.1试验注意事项 (27)7.2事故分析注意事项 (27)7.3交流回路检查 (27)7.4输入接点检查 (27)7.5整组试验 (28)7.6运行异常报警试验 (29)7.7装置闭锁试验 (30)7.8输出接点检查 (30)7.9装置试验菜单的说明 (31)7.10装置与监控后台联调的说明 (31)8 附录 (32)8.1插件选配方式1(YL方式) (32)8.2插件选配方式2(CK方式) (36)8.3软件配合说明 (38)RCS-9611C_070317线路保护装置技术和使用说明书1 概述1.1 应用范围RCS-9611C_070317用作110kV以下电压等级的非直接接地系统或小电阻接地系统中的线路的保护及测控装置，可组屏安装，也可在开关柜就地安装。

RCS-923B说明书

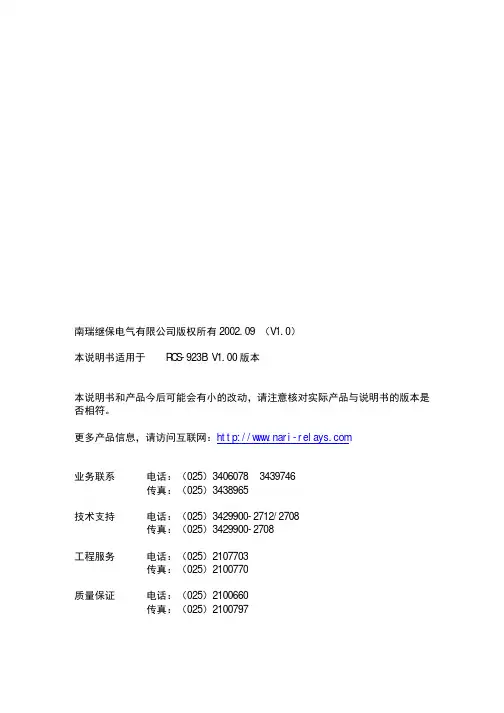

更多产品信息，请访问互联网：业务联系电话：（025）3406078 3439746传真：（025）3438965技术支持电话：（025）3429900-2712/2708传真：（025）3429900-2708工程服务电话：（025）2107703传真：（025）2100770质量保证电话：（025）2100660传真：（025）2100797目录1 概述 (1)1.1应用范围 (1)1.2保护配置 (1)2 技术参数 (2)2.1机械及环境参数 (2)2.2额定电气参数 (2)2.3主要技术指标 (2)3 软件工作原理 (4)3.1保护程序结构 (4)3.2正常运行程序 (4)3.3起动元件 (5)3.4失灵起动 (6)3.5过流保护 (6)3.6三相不一致保护 (6)3.7充电保护 (7)3.8跳闸逻辑 (7)3.9自动重合闸 (7)3.10工作逻辑方框图 (9)4 硬件原理说明 (12)4.1装置整体结构 (12)4.2装置面板布置 (13)4.3装置接线端子 (13)4.4输出接点 (14)4.5结构与安装 (14)4.6各插件原理说明 (15)5 定值内容及整定说明 (23)5.1装置参数及整定说明 (23)5.2保护定值及整定说明 (24)5.3压板定值 (25)5.4IP地址 (25)NARI-RELAYS RCS-923B型断路器失灵起动及自动重合闸装置RCS-923B断路器失灵起动及自动重合闸装置1 概述1.1 应用范围本装置为由微机实现的数字式断路器失灵起动、辅助保护及自动重合闸装置，也可作为母联或分段开关的电流保护。

1.2 保护配置RCS-923B 是由微机实现的数字式断路器失灵起动、辅助保护及自动重合闸装置，也可作为母联或分段开关的电流保护。

RCS9613说明书

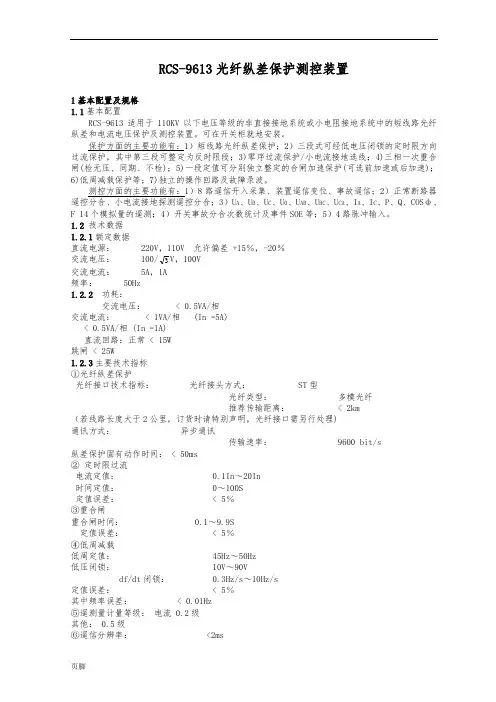

RCS-9613光纤纵差保护测控装置1基本配置及规格1.1基本配置RCS-9613适用于110KV以下电压等级的非直接接地系统或小电阻接地系统中的短线路光纤纵差和电流电压保护及测控装置。

可在开关柜就地安装。

保护方面的主要功能有：1）短线路光纤纵差保护；2）三段式可经低电压闭锁的定时限方向过流保护，其中第三段可整定为反时限段；3)零序过流保护/小电流接地选线；4)三相一次重合闸(检无压、同期、不检)；5)一段定值可分别独立整定的合闸加速保护(可选前加速或后加速)；6)低周减载保护等；7)独立的操作回路及故障录波。

测控方面的主要功能有：1）8路遥信开入采集、装置遥信变位、事故遥信；2）正常断路器遥控分合、小电流接地探测遥控分合；3）U A、U B、U C、U0、U AB、U BC、U CA、I A、I C、P、Q、COSф、F 14个模拟量的遥测；4）开关事故分合次数统计及事件SOE等；5）4路脉冲输入。

1.2 技术数据1.2.1额定数据直流电源： 220V，110V 允许偏差 +15％，-20％交流电压： 100/3V，100V交流电流： 5A，1A频率： 50Hz1.2.2 功耗：交流电压： < 0.5VA/相交流电流： < 1VA/相 (In =5A)< 0.5VA/相 (In =1A)直流回路：正常 < 15W跳闸 < 25W1.2.3主要技术指标①光纤纵差保护光纤接口技术指标：光纤接头方式： ST型光纤类型：多模光纤推荐传输距离： < 2km（若线路长度大于2公里，订货时请特别声明，光纤接口需另行处理)通讯方式：异步通讯传输速率： 9600 bit/s纵差保护固有动作时间： < 50ms②定时限过流电流定值：0.1In～20In时间定值：0～100S定值误差：< 5％③重合闸重合闸时间：0.1～9.9S定值误差：< 5％④低周减载低周定值：45Hz～50Hz低压闭锁：10V～90Vdf/dt闭锁：0.3Hz/s～10Hz/s定值误差：< 5％其中频率误差：< 0.01Hz⑤遥测量计量等级：电流 0.2级其他： 0.5级⑥遥信分辨率： <2ms信号输入方式：无源接点2 装置原理2.1 硬件配置及逻辑框图见附图RCS-96132.2 模拟输入外部电流及电压输入经隔离互感器隔离变换后，由低通滤波器输入至模数变换器，CPU 经采样数字处理后，组成各种继电器并判断计算各种遥信遥测量。

37.RCS-978变压器成套保护装置调试(以E为例).

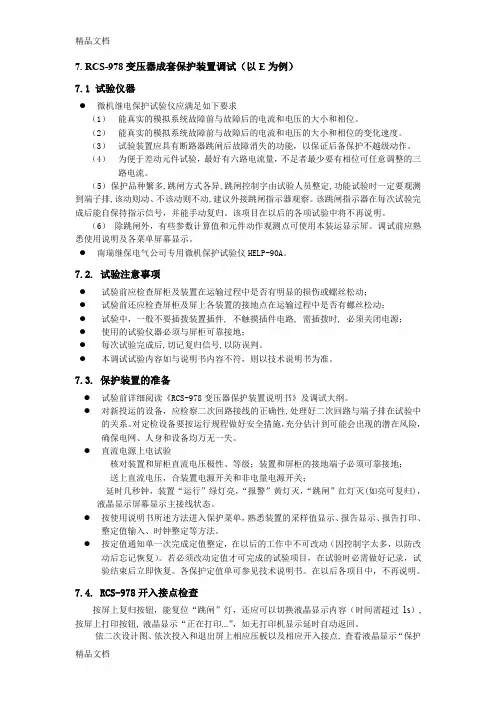

7. RCS-978变压器成套保护装置调试（以E为例）7.1 试验仪器●微机继电保护试验仪应满足如下要求（1）能真实的模拟系统故障前与故障后的电流和电压的大小和相位。

（2）能真实的模拟系统故障前与故障后的电流和电压的大小和相位的变化速度。

（3）试验装置应具有断路器跳闸后故障消失的功能，以保证后备保护不越级动作。

（4）为便于差动元件试验，最好有六路电流量，不足者最少要有相位可任意调整的三路电流。

（5）保护品种繁多,跳闸方式各异,跳闸控制字由试验人员整定,功能试验时一定要观测到端子排,该动则动、不该动则不动,建议外接跳闸指示器观察。

该跳闸指示器在每次试验完成后能自保持指示信号，并能手动复归。

该项目在以后的各项试验中将不再说明。

（6）除跳闸外，有些参数计算值和元件动作观测点可使用本装运显示屏。

调试前应熟悉使用说明及各菜单屏幕显示。

●南瑞继保电气公司专用微机保护试验仪HELP-90A。

7.2. 试验注意事项●试验前应检查屏柜及装置在运输过程中是否有明显的损伤或螺丝松动；●试验前还应检查屏柜及屏上各装置的接地点在运输过程中是否有螺丝松动；●试验中，一般不要插拨装置插件, 不触摸插件电路, 需插拨时, 必须关闭电源；●使用的试验仪器必须与屏柜可靠接地；●每次试验完成后,切记复归信号,以防误判。

●本调试试验内容如与说明书内容不符，则以技术说明书为准。

7.3. 保护装置的准备●试验前详细阅读《RCS-978变压器保护装置说明书》及调试大纲。

●对新投运的设备，应检察二次回路接线的正确性,处理好二次回路与端子排在试验中的关系。

对定检设备要按运行规程做好安全措施，充分估计到可能会出现的潜在风险，确保电网、人身和设备均万无一失。

●直流电源上电试验核对装置和屏柜直流电压极性、等级；装置和屏柜的接地端子必须可靠接地；送上直流电压，合装置电源开关和非电量电源开关；延时几秒钟，装置“运行”绿灯亮，“报警”黄灯灭，“跳闸”红灯灭(如亮可复归)，液晶显示屏幕显示主接线状态。

22 RCS-9625CN技术和使用说明书-090199

7.1 试验注意事项 .........................................................................................................15 7.2 事故分析注意事项 ..................................................................................................15 7.3 交流回路检查 .........................................................................................................15 7.4 输入接点检查 .........................................................................................................15 7.5 整组试验 ................................................................................................................15 7.6 运行异常报警试验 ..................................................................................................17 7.7 装置闭锁试验 .........................................................................................................18 7.8 输出接点检查 .........................................................................................................18 7.9 装置与监控后台联调的说明 ....................................................................................18

RCS-992分布式稳控装置说明书

具有完善的设备故障判断模块，可只用电气量实现对线路、主变或机组运行状态及跳闸事故的准确判断；设有独特的振荡闭锁功能，确保系统振荡时不会误判为无故障跳闸。
具有通用性很强的暂态稳定控制策略表，稍加设置就可以适应不同电网的暂态稳定控制需要，智能化程度高，适应性强。
每套装置的结构由1套主机、0-8套从机构成，每一从机负责36路模拟量采样、开入量采样、计算、进行线路、主变、发电机的运行方式、故障判断，将结果上送给主机；主机负责收集从机的判断结果，接收其它站的信息，进行综合处理和控制，负责对外的通信。主机、从机硬件与软件实现了模块化、标准化，从机的数量和主机对外的通信接口数量、型式按需配置，装置扩充灵活方便。
以上五种启动方式是“或”逻辑关系，任一种满足均应进入启动状态。根据实际应用的需要，可选择其中的几种。
3.4 故障类型判据
3.4.1无故障跳闸判据
突变量启动
P-0.2S≥PS1（事故前有功功率应大于定值PS1）
Pt≤PS2（事故时有功功率应小于定值PS2）
有两相电流I≤IS1（电流应小于投运电流）
电流变化量满足
3.1 电气量的测量方法
装置对输入的交流电压、电流进行采样，采样周期为0.833ms，即一个工频周期采样24点，经数字滤波后按以下算法计算出电压、电流有效值，有功功率、无功功率等。
(1) 电压、电流采用全波付氏算法
(2)三相有功功率的一般算法为
MW
(3)三相无功功率的算法：将上述计算有功功率公式中的电压移相90度，即得以下无功功率的计算公式：
跳闸出口接点容量：
允许长期通过电流8A
切断电流0.3A（DC220V，V/R 1ms），不带电流保持
2.4.7 通信接口
一个RS-485通信接口(可选光纤或双绞线连接)，一个符合TCP/IP以太网接口，通信规约可选择为电力行业标准DL/T667-1999(idt IEC60870-5-103)规约或LFP（V2.0）规约，通信速率可整定；一个打印接口，可选RS-485或RS-232方式，通信速率可整定；一个用于调试的RS-232接口（前面板）。

35kV线路(RCS-9612)型保护全部校验作业指导书

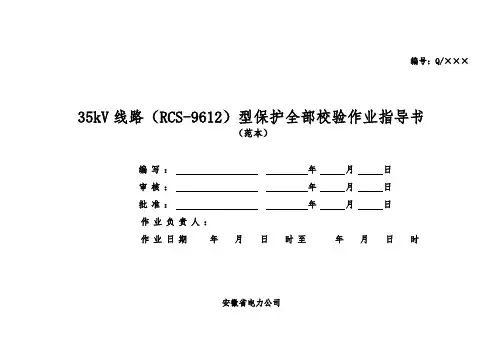

编号：Q/×××35kV线路（RCS-9612）型保护全部校验作业指导书（范本）编写：年月日审核：年月日批准：年月日作业负责人：作业日期年月日时至年月日时安徽省电力公司1范围本指导书适用于35kV线路RCS-9612型保护全部校验工作,其他变电站同类型保护装置的全部校验工作可参照本指导书执行。

2引用文件下列标准及技术资料所包含的条文,通过在本作业指导书中的引用,而构成为本作业指导书的条文。

本作业指导书出版时,所有版本均为有效。

所有标准及技术资料都会被修订,使用本作业指导书的各方应探讨使用下列标准及技术资料最新版本的可能性。

DL 408—-2005 国家电网公司电力安全工作规程（变电站和发电厂电气部分）JJG 1027—1991 测量误差及数据处理DL/T 623—1997 电力系统继电保护和安全自动装置运行评价规程JB/T 9568—2000 电力系统继电器、保护及自动装置通用技术条件DL/T 5136—2001 火力发电厂、变电所二次接线设计技术规程[急件]（87）电生供字第254号继电保护和电网安全自动装置现场工作保安规定（87）水电电生字第108号继电保护及电网安全自动装置检验条例DL/T 624—1997 继电保护微机型试验装置技术条件GB/T 7261—2000 继电器及装置基本试验方法DL/T 478—2001 静态继电保护及安全自动装置通用技术条件DL/T 527—2002 静态继电保护装置逆变电源技术条件DL/T 670—1999 微机母线保护装置通用技术条件GB 14285—1993 继电保护和安全自动装置技术规程RCS-9612微机线路保护装置使用说明书RCS-9612微机线路保护装置技术说明书电力系统继电保护及安全自动装置反事故措施要点3修前准备3.1作业任务及作业条件3.2准备工作安排3.3 人员要求3.4 备品备件3.5工器具及相关资料3.6危险点分析及预控措施3.7人员分工4作业程序及作业标准(试验记录见附录B) 4.14.2检修电源的使用4.3检修内容和工艺标准4.4竣工5验收记录6作业指导书执行情况评估XX变35kV 线路保护校验二次工作安全措施票执行人：监护人：恢复人：监护人XX变电站35kV线路RCS-9612保护全部校验试验报告工作负责人：工作成员：试验日期：B.1 保护屏后接线及插件外观检查B.2 保护屏上压板检查B.3 屏蔽接地检查B.4 绝缘测试记录卡B.5 逆变电源试验B.6 交流回路校正B.7保护定值校验B.7.1 I段定时限方向过流校验B.7.2 II段定时限方向过流校验B.7.3 III段定时限方向过流校验B.7.4 I段零序过流校验B.7.5 II段零序过流校验B.7.6低周减载校验B.8重合闸检验B.8.1 充电时间检查断路器在合闸位置,经15s,检查装置面板重合闸充电指示是否正常：(正常、不正常)；B.8.2 检同期重合测试同期回路动作角度测试：；B.8.3 检无压重合测试无压动作值测试：V；B.8.4 重合闸动作时间测试（重合闸整定时间：s）重合闸动作时间：s；B.8.5 闭锁重合闸检查：B.9 保护室外设备检查清扫及检查断路器端子箱、机构箱清扫及螺丝压接检查情况：(合格、不合格)；B.10 整定单核对B.11 整组传动试验整组传动情况（断路器动作情况、中央信号及远动信号情况）：B.12状态检查B.13终结。

RCS-928A型断路器闪络保护装置技术和使用说明书

更多产品信息，请访问互联网：目录1概述 (1)1.1应用范围 (1)1.2保护配置 (1)1.3保护配置性能特征 (1)2技术参数 (2)2.1机械及环境参数 (2)2.2额定电气参数 (2)2.3主要技术指标 (2)3软件工作原理 (4)3.1保护程序结构 (4)3.2正常运行程序 (4)3.3起动元件 (4)3.4断路器闪络保护 (5)3.5过流保护 (6)4硬件原理说明 (7)4.1装置整体结构 (7)4.2装置面板布置 (8)4.3装置接线端子 (8)4.4输出接点 (9)4.5结构与安装 (9)4.6各插件原理说明 (10)5定值内容及整定说明 (19)5.1装置参数及整定说明 (19)5.2保护定值及整定说明 (20)5.3压板定值 (20)5.4IP地址 (21)6使用说明 (22)6.1指示灯说明 (22)6.2液晶显示说明 (22)6.3命令菜单使用说明 (23)6.4装置运行说明 (25)7调试大纲 (26)7.1试验注意事项 (26)7.2交流回路校验 (26)7.3输入接点检查 (26)7.4整组试验 (26)7.5输出接点检查 (27)7.6打印动作报告 (27)1概述1.1应用范围本装置适用于220KV及以上各种电压等级、需要采用断路器闪络保护的场合。

1.2保护配置RCS-928A 是由微机实现的数字式断路器闪络保护，同时配有Ⅰ段相过流与Ⅰ段零序过流保护。

1.3保护配置性能特征z装置具有断路器闪络保护功能，当断路器端口发生闪络时，保护动作于灭磁及启动断路器失灵。

z装置同时配有Ⅰ段相电流过流与Ⅰ段零序过流保护。

z装置采用整体面板、全封闭机箱，强弱电严格分开，取消传统背板配线方式，同时在软件设计上也采取相应的抗干扰措施，装置的抗干扰能力大大提高，对外的电磁辐射也满足相关标准。

南瑞继保设备汇总

RCS-9617 110kV及以下电压等级的平行双回线保护测控装置。 RCS-9621 站用变 RCS-9621A RCS-9631 RCS-9632 电容器 RCS-9633 RCS-9631A RCS-9633A 电动机保护测控装置 3～10kV电压等级中的高压异步电动机大型电动机保护测控装置 RCS-9642 3～10kV电压等级中的高压大型异步电动机 RCS-9641 电动机 RCS-9651 分段开关备用电源自投保护测控装置。适用于低压母线分段开关备自投 RCS-9652 备用电源自投与测控装置。适用于进线为内桥接线系统 RCS-9653 RCS-9671 备用电源自投与保护装置。分段备自投、进线备自投、变压器备自投、母联保护二次谐波制动的比率差动保护。110kV及以下电压等级的双卷、三卷变压器，满足四侧差动要求。电容器保护测控装置 110kV以下电压等级的非直接接地系统或小电阻接地系统。站用变/接地变保护测控装置 110kV以下电压等级的非直接接地系统或小电阻接地系统。
LFP-974B 非电量保护 LFP-974C LFP-974D
RCS-978系列超高压、大容量变压器保护装置
RCS-978A 适用于500kV系统，三卷变，500kV侧一个半接线，35kV侧双分支 RCS-978B 适用于500kV系统，自耦变，500kV侧一个半接线，35kV侧双分支 RCS-978C 适用于500kV系统，自耦变，500kV侧一个半接线，220kV侧一个半接线 RCS-978系列 RCS-978E 适用于220kV系统，三卷或自耦变，低压侧双分支 RCS-978ED 适用于220kV系统，三卷变，220kV侧一个半接线，中压侧双分支 LFP-978H 适用于220kV系统，220kV侧桥接线，中低压侧双分支

珠海英搏尔电气有限公司产品说明书

可能的故障原因
目前没有错误或者控制器没有工作电机磁场短路或者过流电机电枢短路或者过电流主接触器线圈短路或者过电流加速器故障主接触器粘连主接触器丢失电机磁场线圈开路温度过高电池电压过高方向开关故障预充电故障或 M-故障温度过低充电器未断开电机温度过高电池电压过低定子温度过高传感器故障高踏板禁止
13 11
12 10
10 －粉红色 11 －黄绿色 12 －蓝白色 13 －绿白色
15V正仪表RX 电池负极仪表的TX
14 15
14 －紫色 15 －白色
故障列表（听到“滴”声）
故障代码 0 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 输出声音
没有声音 1长1短 1长2短 1长3短 1长4短 1长5短 1长6短 1长7短 1长8短 1长9短 1 长 10 短 1 长 11 短 1 长 12 短 1 长 13 短 1 长 14 短 1 长 15 短 1 长 16 短 1长1长警报长鸣
型号参数
VOLTAGE ARM CUR (A)
2 minutes
FLD CUR (A)
5 minutes
STYLE
MC1568- 4840 MC1568- 4850 MC1568- 6040 MC1568- 6050 MC1568- 7240 MC1568- 7250
(V)
48 48 60 60 72 72
可选的电磁驻刹控制蜂鸣器提示各种故障，方便检修。确定调节参数，测试和诊断。全面的故障检测和保护功能
主接触器粘连检测驱动器过流检测加速器故障检测磁场线圈开路或者短路检测及保护电枢线圈开路或者短路检测及保护过温检测及输出功率衰减电枢驱动电路故障

RCS-900系列线路及辅助保护装置使用和调试说明书

3
ＲＣＳ－９００系列线路及辅助保护装置 NARI-RELAYS
“线路退出”灯为黄色。 “起动远跳”灯为红色。 “过流动作”灯为红色。 “闪络动作”灯为红色 “投低抗投切”，“投低容投切”灯为黄色。 “投低抗低容”，“切低抗低容”灯为红色。２．２液晶显示说明２．２．１保护运行时液晶显示说明装置上电后，正常运行时液晶屏幕将显示主画面，格式如下：
ＺＬ＿ＴＳＤＧ０１０１．０５０９
ＲＣＳ－９００系列线路及辅助保护装置
使用和调试说明书
说明：此页为封面，印刷时必须与公司标准图标合成，确保资料名称、资料编号及其相对位置与本封面一致。
南瑞继保电气有限公司版权所有更多产品信息，请访问互联网：ｈｔｔｐ：／／ｗｗｗ．ｎａｒｉ－ｒｅｌａｙｓ．ｃｏｍ
220kV 及以上电压等级输电线路
RCS-931
RCS-941
110kV 电压等级输V～66kV 电压等级输电线路
RCS-953
RCS-921
11 结线与角形结线的 2
断路器
11 结线方式下的短引 2
RCS-922 比率差动保护与充电保护线保护，也可兼用作线路的充电保护断路器失灵起动及辅助保护，也可作为母联或分段开关的电流保护需要 RCS-923A 功能且同时需要重合闸的场合
０１－０１１１：２２：３３电流Ｉ＝０００．０１Ａ电压Ｕ＝０００．０１Ｖ定值区号０１
实时时钟三相平均值重合充电标志
注：中间两行的内容因各保护而异，当无重合闸功能时则无充电标志。
２．２．２保护动作时液晶显示说明本装置因各保护而异能存储 128 次或 64 次动作报告，24 次故障录波报告，当保护动作时，液晶屏幕自动显示最新一次保护动作报告，当一次动作报告中有多个动作元件时，所有动作元件及测距结果将滚屏显示，格式如下：

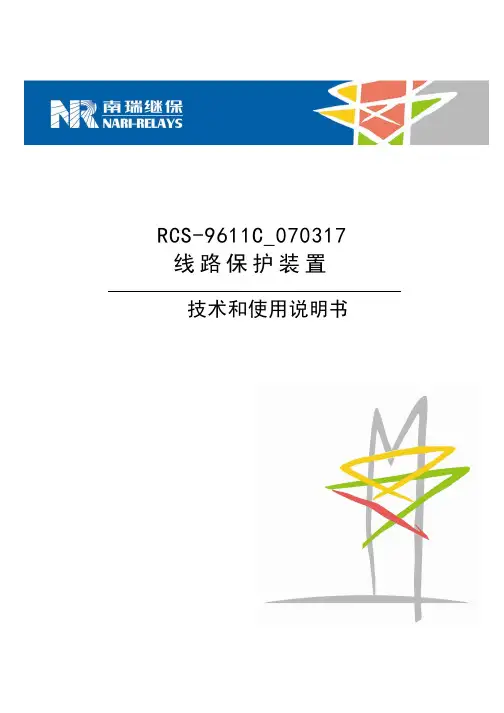

RCS-9611C-线路保护测控装置-技术使用说明

RCS-9611C线路保护测控装置技术使用说明书V1。

00南瑞继保电气有限公司2005年1月RCS—9611C线路保护测控装置1基本配置及规格：1．1基本配置RCS—9611C适用于110KV以下电压等级的非直接接地系统或小电阻接地系统中的线路保护及测控装置，可在开关柜就地安装。

保护方面的主要功能有：1)三段可经复压闭锁的方向过流保护；2）三段零序过流保护；3）三相一次重合闸；4）过负荷功能；5﹚独立过流和零序过流加速保护;6）低周减载功能；7）小电流接地选线；8）独立的操作回路。

测控方面的主要功能有：1)25路遥信开入采集；2）正常断路器遥控分合、小电流接地选线;3）IA、IC、I0、UA、UB、UC、UAB、UBC、UCA、U0、F、P、Q、COSф共14个模拟量的遥测；4）事件SOE等；保护信息方面的主要功能：1）装置描述的远方查看；2)装置参数的远方查看；3）保护定值和区号的远方查看、修改功能；4）软压板状态的远方查看、投退；5）装置保护开入状态的远方查看；6）装置运行状态（包括保护动作元件的状态、运行告警和装置的自检信息）的远方查看；7）远方对装置实现信号复归；8）故障录波上送功能。

支持电力行业标准DL/T667-1999（IEC60870—5—103标准）的通讯规约，配有以太网，双网,100Mbps，超五类线或光纤通讯接口。

1．2技术数据1．2．1额定数据直流电压：220V，110V 允许偏差+15％，—20％交流电压：100/3V（相电压），100V（线电压)交流电流：5A，1A频率: 50Hz1．2．2功耗交流电压：〈 0.5VA/相交流电流：< 1。

0VA/相（In =5A）< 0。

5VA/相(In =1A）直流: 正常〈 15W跳闸〈 25W1．2．3主要技术指标1>定时限过流：电流定值：0。

1In～20In定值误差：〈 5％时间定值：0～100S2>零序过流保护电流定值：0。

RCS-978运行注意事项

RCS-978系列变压器保护正常运行注意事项1．装置正常运行状态信号灯说明如下：“运行”灯为绿色，装置正常运行时点亮，熄灭表明装置不处于工作状态；“报警”灯为黄色，装置有报警信号时点亮；“跳闸”灯为红色，当保护动作并出口时点亮；当“报警”由于TA断线造成点亮，必须待外部恢复正常，复位装置后才会熄灭，由于其它异常情况点亮时，待异常情况消失后会自动熄灭“跳闸”信号灯只在按下“信号复归”或远方信号复归后才熄灭。

2．运行工况及说明1．保护出口的投、退可以通过跳、合闸出口压板实现；2．保护功能可以通过屏上压板或内部压板、控制字单独投退；3．装置始终对硬件回路和运行状态进行自检，自检出错信息见下面的打印及显示信息说明，当出现严重故障时（带“*”），装置闭锁所有保护功能，并灭“运行”灯，否则只退出部分保护功能，发告警信号。

3．装置闭锁与报警（1）当CPU检测到装置本身硬件故障时，发装置闭锁信号，闭锁整套保护。

硬件故障包括：RAM异常、程序存储器出错、EEPROM出错、定值无效、光电隔离失电报警、DSP 出错和跳闸出口异常等。

此时装置不能够继续工作。

（2）当CPU检测到装置长期起动、不对应起动、装置内部通信出错、TA断线或异常、TV异常时，发出装置报警信号。

此时装置还可以继续工作。

注意：在装置运行过程中若出现装置闭锁现象或装置报警现象时，请及时查明情况（可打印当时装置的自检报告、开入变位报告并结合保护装置的面板显示信息）进行事故分析，并可及时通告厂家处理，不要轻易按保护装置面板上的红色复归按钮键‘RST’键和保护大屏上的复归按钮。

4．打印及显示信息说明装置信息含义及处理建议注：备注栏内标有“＊”的闭锁保护，“＃”的只发告警信号。

T11过流I段1时限，T011表示零序过流I段1时限，T0j1表示间隙保护I段，其它类推。
