低频低压减负荷及故障解列装置讲义
- 格式：ppt
- 大小：680.50 KB
- 文档页数：15
下载文档原格式
合集下载
967低频低压减载装置说明书
967 低频低压减载装置 技 术 使 用 说 明 书
目
第一篇 1
录
装置技术说明.....................................................................................................................................1
7
装置接线及端子说明.................................................................................................................................................................................................................................................................6 3.1 装置结构..................................................................................................................................................6 3.2 装置功能组件概述..................................................................................................................................6 3.3 交流插件（AI）......................................................................................................................................7 3.4 开入插件（DI）......................................................................................................................................7 3.5 开出插件（DO）......................................................................................................................................7 3.6 管理插件（MASTER）..............................................................................................................................8 3.7 电源插件（POW）....................................................................................................................................9
目
第一篇 1
录
装置技术说明.....................................................................................................................................1
7
装置接线及端子说明.................................................................................................................................................................................................................................................................6 3.1 装置结构..................................................................................................................................................6 3.2 装置功能组件概述..................................................................................................................................6 3.3 交流插件（AI）......................................................................................................................................7 3.4 开入插件（DI）......................................................................................................................................7 3.5 开出插件（DO）......................................................................................................................................7 3.6 管理插件（MASTER）..............................................................................................................................8 3.7 电源插件（POW）....................................................................................................................................9
UFV-2A型按频率电压减负荷装置原理及使用说明书(江苏标准化)

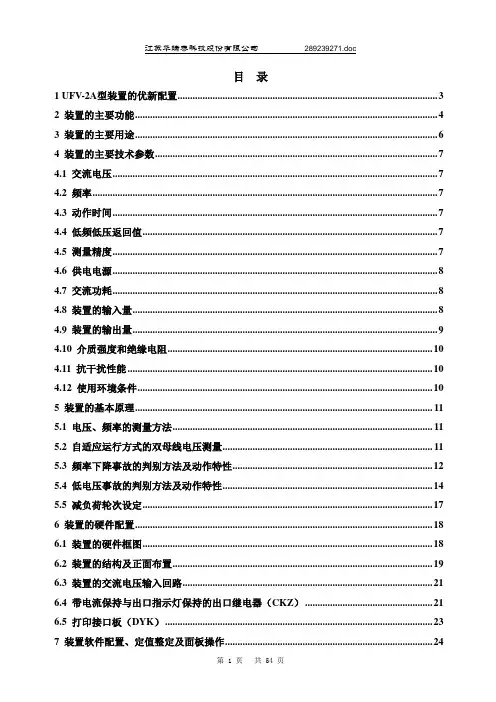

目录1 UFV-2A型装置的优新配置 (3)2 装置的主要功能 (4)3 装置的主要用途 (6)4 装置的主要技术参数 (7)4.1 交流电压 (7)4.2 频率 (7)4.3 动作时间 (7)4.4 低频低压返回值 (7)4.5 测量精度 (7)4.6 供电电源 (8)4.7 交流功耗 (8)4.8 装置的输入量 (8)4.9 装置的输出量 (9)4.10 介质强度和绝缘电阻 (10)4.11 抗干扰性能 (10)4.12 使用环境条件 (10)5 装置的基本原理 (11)5.1 电压、频率的测量方法 (11)5.2 自适应运行方式的双母线电压测量 (11)5.3 频率下降事故的判别方法及动作特性 (12)5.4 低电压事故的判别方法及动作特性 (14)5.5 减负荷轮次设定 (17)6 装置的硬件配置 (18)6.1 装置的硬件框图 (18)6.2 装置的结构及正面布置 (19)6.3 装置的交流电压输入回路 (21)6.4 带电流保持与出口指示灯保持的出口继电器（CKZ） (21)6.5 打印接口板（DYK） (23)7 装置软件配置、定值整定及面板操作 (24)7.1 装置的软件结构 (24)7.2 装置的定值表、定值整定原则、定值建议值 (25)7.3 装置面板的显示及操作 (29)7.4 装置的回路自检 (43)8 装置出厂调试大纲 (45)8.1 出厂试验项目 (45)8.2 考机试验（老化试验） (45)9 现场安装调试及试验项目 (46)9.1 装置通电前的检查 (46)9.2 通电检查和调整 (46)9.3 动作特性试验 (46)9.4 装置的试运行 (47)10 现场运行与维护 (48)10.1 投运前应注意的事项 (48)10.2 正常运行中的巡视和检查 (48)10.3 运行人员进行母线操作时的注意事项 (49)10.4 电网发生事故时的处理流程 (49)10.5 装置出现异常告警时的检查 (49)10.6 关于定值修改 (49)10.7 装置的定期试验检查 (49)10.8 重点注意事项 (50)11 屏柜外参数释义 (51)12 机柜及装置的正面布置图 (52)UFV-2A型按频率电压减负荷装置原理及使用说明书UFV-2A型装置是在总结全国各电网微机型安全自动装置多年运行经验的基础上，并结合新颁布的《电网运行准则》、《静态继电保护及安全自动装置通用技术条件》及《电力系统安全稳定导则》对安全自动装置提出的新要求和稳定控制技术的新发展，在保留UFV 系列产品原有的特点和成功技术的基础上，采用了一系列新的技术，并增加了新的功能，因此产品将能更好适应现代大电网、大机组、大区联网对安全稳定控制的需求。
5.1PCS-994 低频减压减载柜(频率电压紧急控制装置)说明书
我们对本文档及其中的内容具有全部的知识产权。除非特别授权，禁止复制或向第三方分发。凡侵犯本公司版权等知识产权的，本公司必 依法追究其法律责任。
我们定期仔细检查本文档中的内容，在后续版本中会有必要的修正。但不可避免会有一些错误之处，欢迎提出改进的意见。
我们保留在不事先通知的情况下进行技术改进的权利。
南京南瑞继保电气有限公司
警告！
为增强或修改现有功能，装置的软硬件均可能升级，请确认此版本使用手册和您购买的产品相 兼容。
警告！
电气设备在运行时，这些装置的某些部件可能带有高压。不正确的操作可能导致严重的人身伤 害或设备损坏。
只有具备资质的合格专业工作人员才允许对装置或在装置临近工作。工作人员需熟知本手册中 所提到的注意事项和工作流程，以及安全规定。
z 印刷电路板 在装置带电时，不允许插入或拔出印刷电路板，否则可能导致装置不正确动作。
z 外部回路 当把装置输出的接点连接到外部回路时，须仔细检查所用的外部电源电压，以防止所连接的回
路过热。 z 连接电缆
仔细处理连接的电缆避免施加过大的外力。
版权声明 © 2014 NR. 南京南瑞继保电气有限公司版权所有
技术支持，请联系：
电话：025-52107703、8008289967、4008289967 传真：025-5Байду номын сангаас100770 或登陆网站：/ser_sup
公司总部：南京市江宁区苏源大道 69 号，邮编 211102 生产地址：南京市江宁区新丰路 18 号，邮编 211111 公司网址： P/N：ZL_PCS-994C_X_说明书_国内中文_国内标准版_X
本手册中将会用到以下指示标记和标准定义：
危险! 意味着如果安全预防措施被忽视，则会导致人员死亡，严重的人身伤害，或 严重的设备损坏。
低压配电工程系统知识及常见故障分析PPT课件
（1）短路 因电流过大往往引起机器损坏或火灾。 （2）过载 线缆温度过高，会使绝缘迅速老化甚至于线路燃烧。 （3）欠压 电压大幅度降低甚至消失损伤设备。 （4）漏电电流超过设定值时，能自动切断电路。
2021/3/8
10
• 低压断路器选型
• 一、施耐德 ( 通用GE 西门子) • 1）DPN系列产品是施耐德电气multi 9系列表示1P+N断路
出功率无法相应减小的设备就会自行增加电流来弥补电压
的不足，从而引起过载。
•
•
2021/3/8
22
• 2 故障的排除方法 (1) 用电器具内存在漏电和短路或开路等故障，应修
复存在故障的器具。未经修复，不能使用。
(2) 插座、灯座和开关等电灯附件，或线路电器元件 存在触点松脱或绝缘老化、触点间绝缘表面积灰或机构失
8、 导线接头连接时，要求接触面光滑且无氧化现象，接线鼻子或铜 排相接时，可在接触表面清理干净后涂抹导电膏，然后再进行紧固。 9、 接临时线时，单根导线软线的要求接线头对折一次，然后接到空 开下口；单芯硬线要以“？”型接到空开下口。 10、使用绝缘胶带缠绕电缆或其他要保护绝缘的设备时，绝缘层要以 压置1/2的比例从一端缠绕到另一端，且至少往返一来回
2021/3/8
27
3. 确定故障点
在问题回路中，逐段排查设备、管线、灯具，逐步缩
小故障范围，直至找到故障点。
4.故障排除
在确定故障点以后，无论是修复还是更换，排除故障 对电气维修人员相对来说，一般比查找故障要简单的多。
5.调试观察
试运行是否恢复正常。
2021/3/8
28
第四章 个人安全防护
• 安全电压及安全电流
•
2、开关未接通
2021/3/8
10
• 低压断路器选型
• 一、施耐德 ( 通用GE 西门子) • 1）DPN系列产品是施耐德电气multi 9系列表示1P+N断路
出功率无法相应减小的设备就会自行增加电流来弥补电压
的不足，从而引起过载。
•
•
2021/3/8
22
• 2 故障的排除方法 (1) 用电器具内存在漏电和短路或开路等故障，应修
复存在故障的器具。未经修复，不能使用。
(2) 插座、灯座和开关等电灯附件，或线路电器元件 存在触点松脱或绝缘老化、触点间绝缘表面积灰或机构失
8、 导线接头连接时，要求接触面光滑且无氧化现象，接线鼻子或铜 排相接时，可在接触表面清理干净后涂抹导电膏，然后再进行紧固。 9、 接临时线时，单根导线软线的要求接线头对折一次，然后接到空 开下口；单芯硬线要以“？”型接到空开下口。 10、使用绝缘胶带缠绕电缆或其他要保护绝缘的设备时，绝缘层要以 压置1/2的比例从一端缠绕到另一端，且至少往返一来回
2021/3/8
27
3. 确定故障点
在问题回路中，逐段排查设备、管线、灯具，逐步缩
小故障范围，直至找到故障点。
4.故障排除
在确定故障点以后，无论是修复还是更换，排除故障 对电气维修人员相对来说，一般比查找故障要简单的多。
5.调试观察
试运行是否恢复正常。
2021/3/8
28
第四章 个人安全防护
• 安全电压及安全电流
•
2、开关未接通
UFV-202F电网解列及减载装置说明书
根据用户对安全自动装置的需要 UFV-202 系列产品分类如下： UFV-202A 型 基本型，专用于低频低压减载或低频低压解列，该装置同时测量两段母
线电压、频率或两个不同电压等级的两段母线电压、频率。各段母线输 入电压为 UA、UB、 UC。可以切除 25 回线路。 UFV-202B 型 双组母线独立运行型，当两组母线独立运行时，认为两组母线电压为两 个系统，此时两个系统的频率值可能也不相同。两组母线电压均正常时， 该装置独立测量两组母线电压，或两个不同电压等级的两组母线电压的 电压与频率，并对两组母线电压的电压与频率分别进行判断，如满足动 作条件，则切除该组母线所带的出口回路。各组母线输入电压量分别为 1UA、 1UB 1UC, 2UA、2UB 2UC，共可以切除 25 回线路。 UFV-202C 型 具有联络线或主变过载时切负荷/切机、联络线或主变闸时按事故前潮流 方向及数值分级联切负荷/切机、低频切负荷或过频切机、低压切负荷或 过压切机等功能。输入母线电压、线路或主变电流，可以测量多回线路 或多台主变的电气量，完成比较复杂的判断功能，是应用较广泛的一种 多功能稳定控制装置。 UFV-202D 型 具有过频、过压、低频、低压控制功能，主要用于过频率切机、过频 或过压解列，低频自启动水轮发电机组，低频低压减载或解列，适用 于水电站或地区电网。 UFV-202F 型 主要用于失步振荡解列，并有低频低压或过频过压自动解列、切负荷/切 机功能。本装置可以根据用户选择采用相位角判断失步的原理或补偿电 压角原理，适应各种电网结构和各种运行方式。一般按线路配置，当一 个厂站有多回出线需要进行失步解列时，采用增设 DSP 单元处理机插件 仍由一套装置完成多回线的失步解列功能。 UFV-202E 型 主要用于小电源解列及频率电压紧急控制，具有低压、低频、过压、过 频控制功能。主要用于过频率切机、过频或过压解列，低频自启动水
线电压、频率或两个不同电压等级的两段母线电压、频率。各段母线输 入电压为 UA、UB、 UC。可以切除 25 回线路。 UFV-202B 型 双组母线独立运行型，当两组母线独立运行时，认为两组母线电压为两 个系统，此时两个系统的频率值可能也不相同。两组母线电压均正常时， 该装置独立测量两组母线电压，或两个不同电压等级的两组母线电压的 电压与频率，并对两组母线电压的电压与频率分别进行判断，如满足动 作条件，则切除该组母线所带的出口回路。各组母线输入电压量分别为 1UA、 1UB 1UC, 2UA、2UB 2UC，共可以切除 25 回线路。 UFV-202C 型 具有联络线或主变过载时切负荷/切机、联络线或主变闸时按事故前潮流 方向及数值分级联切负荷/切机、低频切负荷或过频切机、低压切负荷或 过压切机等功能。输入母线电压、线路或主变电流，可以测量多回线路 或多台主变的电气量，完成比较复杂的判断功能，是应用较广泛的一种 多功能稳定控制装置。 UFV-202D 型 具有过频、过压、低频、低压控制功能，主要用于过频率切机、过频 或过压解列，低频自启动水轮发电机组，低频低压减载或解列，适用 于水电站或地区电网。 UFV-202F 型 主要用于失步振荡解列，并有低频低压或过频过压自动解列、切负荷/切 机功能。本装置可以根据用户选择采用相位角判断失步的原理或补偿电 压角原理，适应各种电网结构和各种运行方式。一般按线路配置，当一 个厂站有多回出线需要进行失步解列时，采用增设 DSP 单元处理机插件 仍由一套装置完成多回线的失步解列功能。 UFV-202E 型 主要用于小电源解列及频率电压紧急控制，具有低压、低频、过压、过 频控制功能。主要用于过频率切机、过频或过压解列，低频自启动水
继电保护安全自动装置课件——6_第五章 电力系统自动低频减载及其他安全自动控制装置
3#
厂用电
4#
G 1# f
G 2# Leabharlann CZ 跳闸(二)系统解列的应用
A系统 系统解列点选择的原则： 尽量保持解列后各部分系统(子系统)的功率平衡， 解列点应 选在有功功率、无功功率分点上，或交换功率最小处。 适当地考虑操作方便、易于恢复且具有较好的远动、通信条 件。 频率信号
联络线功率大 小方向信号 解列点断路器跳闸
Because
e f f e f e fe
d d df dt dt dt P Ge PLe Tx P Ge df P P T L PLe dt
PL PLe K L f PL 1 K Lf Tx Tx P Ge df P 1 K f T L PLe dt P Ge df K f P 1 P L T h PLe dt P Ge Tx PLe K L*
B系统
与门
在联合电力系统运行中，各区域电力系统之间经联络线相连，系统容量越大，承受功率 缺额能力越强，所以联网运行的优点是很明显的，但在某些情况下，当存在约束条件时 联合系统的优势就受到了限制，如图所示。A系统向B系统输送的功率为PAB，输电线的 极限输送功率为PABM，设系统B由于事故发生了严重的功率缺额，引起楚个系统频率下 降，这时A系统虽有足够的旋转备用容量，由于受到PABM的约束而不能发挥其支援作用， 这时如果频率下降严重，也将威胁着系统A的安全运行。此时，为了控制事故范围，不致 使它波及领近区域，将两系统被迫解列运行是有利的。 在实行解列操作时，必须注意功率平衡问题，解列点的选择，应尽量使解列后本系统发 电量既满足本系统用户负荷的需要，又不致造成发电功率过剩。在图所示的系统中，如 在联络线处解列，将使解列后系统B又损失了PAB的功率，以致使事故更为严重，这对系 统运行是不利的，应在其它合适地点解列。解列点选择应考虑一定原则。 (1)尽量保持解列后各部分系统(子系统)的功率平衡，以防止频率、电压急剧变化，因此 解列点应选在有功功率、无功功率分点上，或交换功率最小处。在运行中，根据潮流变 化情况进行调整。在上例中，一旦解列后，系统A应继续承担系统B的一部分功率。 (2)适当地考虑操作方便、易于恢复且具有较好的远动、通信条件。 若系统B发生事故，系统频率下降，则PAB增加。这时为了保证系统A的安全运行，需要 进行解列操作。但是，如果是系统A发生故障，联络线被切除，致使系统B的频率下降， 显然这时就没有必要进行这样的解列操作。所以自动解列装置的控制逻辑中除了接入频 率信号外还需接入PAB的大小和方向等信号，它的控制逻辑如上页图所示。
9690低频低压解列装置使用说明书
特别说明：所有的保护整定值均为二次值，若整定部门给出的是一次定值，需要再对应除 以互感器变比值即可得到二次值，输入二次整定值即可。
03．事件记录 按“确定”键后，进入菜单，显示如下：
1.保护事件 2.遥信事件
4
9690 低频低压解列装置说明书
3.自检事件
4.事件清除
保护事件：可以记录 64 条保护动作的事件记录，记录编号为 0000~0063，按“确定”
第二部分 保护装置详细说明············································································· 10 一．9690 低频低压解列装置········································································· 10
5
9690 低频低压解列装置说明书
1 开关合位信号 对应开入量 1-14，第四排显示的是光标所在位置的开入量编号和名称。该通道采集到
开入量以后，则对应的位置由数字“0”变成“1”， 注意：开入量的电源为 DC24V，内供的，外面应接入的必须是无源节点。如果开入量
为电源 DC220V 或者 DC110V 的，则电源由外部提供，公共端接-220V，开入量信号接+220V. 开入量电源如果是非内供 24V，则需在订货时说明。
PASSWORD1 PASSWORD2 Address Baud Rate
Parity Address-2 Baud Rate-2 Parity-2 Language
MAC IP Sub Mask Gateway
名称 二次保护电压比例系数 二次保护电流比例系数 二次测量电压比例系数 二次测量电流比例系数 二次测量功率比例系数 接线方式 未定义 滚动显示项目选择 1 滚动显示项目选择 2 一级密码（改定值、投退用） 二级密码（做开出试验用） 装置通讯地址 装置通讯波特率 校验方式 装置通讯地址 装置通讯波特率 校验方式 未定义 MAC 地址 1 IP 地址设置 1 子网掩码 1 网关 1
03．事件记录 按“确定”键后，进入菜单，显示如下：
1.保护事件 2.遥信事件
4
9690 低频低压解列装置说明书
3.自检事件
4.事件清除
保护事件：可以记录 64 条保护动作的事件记录，记录编号为 0000~0063，按“确定”
第二部分 保护装置详细说明············································································· 10 一．9690 低频低压解列装置········································································· 10
5
9690 低频低压解列装置说明书
1 开关合位信号 对应开入量 1-14，第四排显示的是光标所在位置的开入量编号和名称。该通道采集到
开入量以后，则对应的位置由数字“0”变成“1”， 注意：开入量的电源为 DC24V，内供的，外面应接入的必须是无源节点。如果开入量
为电源 DC220V 或者 DC110V 的，则电源由外部提供，公共端接-220V，开入量信号接+220V. 开入量电源如果是非内供 24V，则需在订货时说明。
PASSWORD1 PASSWORD2 Address Baud Rate
Parity Address-2 Baud Rate-2 Parity-2 Language
MAC IP Sub Mask Gateway
名称 二次保护电压比例系数 二次保护电流比例系数 二次测量电压比例系数 二次测量电流比例系数 二次测量功率比例系数 接线方式 未定义 滚动显示项目选择 1 滚动显示项目选择 2 一级密码（改定值、投退用） 二级密码（做开出试验用） 装置通讯地址 装置通讯波特率 校验方式 装置通讯地址 装置通讯波特率 校验方式 未定义 MAC 地址 1 IP 地址设置 1 子网掩码 1 网关 1
低周低压减载保护原理及动作逻辑
低周低压减载保护原理及动作逻辑摘要：当电力系统在稳定运行的时候，电力系统中发电机发出的全部有功功率等于用户消耗的所有有功功率。
电力系统中全部发电机输出的有功功率的总和，在任何时间点都等于此系统中用电设备有功功率和网络中的有功损耗的总和。
但是由于有功负荷是经常变化的，有功负荷的任何变动都会立即引起发电机输出电磁功率的变化，这时发电机转轴上的转矩平衡会被打破，发电机转速也将发生变化，系统的频率就会随之发生偏移。
每当系统中的有功功率出现不足时，就会引起系统频的率下降，有功功率的缺额越大，频率也将下降越多。
若是有功功率缺额超出了系统自身正常调节能力时，就会影响电能质量，并且会给电力系统安全运行带来非常严重后果。
因此预防系统低频运行是非常有必要的，低周低压减载保护装置在低频保护中起着重要的作用。
本文主要介绍低周减载装置的保护原理以及其动作的逻辑，进一步阐述低周减载的原理和应用。
关键词：低周减载原理动作逻辑1低频运行的危害1.1低频运行对发电机和系统稳定性的影响当频率下降时，汽轮机会由于叶片的震动变大，影响使用寿命，严重时可能产生裂纹。
我国电网的频率为50Hz，当频率低至45Hz附近时，有一些汽轮机的叶片就可能因共振而发生断裂，造成非常严重的事故。
当频率下降到47～48Hz的时候，由异步电动机驱动的风机，水泵，和磨煤机等火力电厂厂用机械的出力会随之下降，火电厂的锅炉和汽轮机的出力也会下降，引发火力电厂发电机所发出的有功功率下降。
若是这种趋势不能及时的制止，就会在较短的时间内致使电力系统频率下降到很危险的程度，可能会出现频率崩溃，引发大面积的停电，甚至可能使整个电力系统瓦解。
当电力系统频率下降时，异步电动机和变压器的励磁电流就会增加，此时异步电动机和变压器的无功损耗会增加，从而使系统的电压下降。
频率的下降还会导致励磁机出力下降，发电机电动势下降，全系统电压水平会因为频率的下降而降低。
如果电力系统原来的电压水平不够高，在频率下降严重时，就可能会出现电压快速的下降，出现电压崩溃，引发大面积停电，甚至整个系统随之瓦解。
低频低压减负荷及故障解列装置讲义
UFV-200A频率电压紧急控制装置
低频功能说明：
只考虑并列运行，认为两段母线为一个系统（无论两段母 线电压等级是否一致），因此该系统的频率值应该相同，切 除负荷或机组也应该统一处理（本装置基本型认为两段母线 电压始终为一个系统）。 两组母线电压均正常时，装置首先选用Ⅰ母电压、频率进 行判断，如果满足动作条件,则再经Ⅱ母电压、频率判断确认。 判断的电压、频率取同一段母线的电压、频率。 当一组母线电压消失或PT断线时装置自动选用另一组母线电 压进行判断，装置延时发出PT断线的告警信号。 当两组母线电压均不正常时，装置本系统的低频、低压判 断。
故障解列装置
系统中哪些地方可考虑设置故障解列装置：
～
大系统
～
小系统
（1）系统间联络线的适当地点。 （2）地区系统中由主系统受电的终端变电站母线联络开关。 （3）地区电厂的高压侧母线联络开关。 （4）专门划作系统事故紧急启动电源专用厂用电的发电机组 母线联络开关。Leabharlann RCS-9612A故障解列装置
适用范围：
适用于110KV以下电压等级的负荷侧或小电源侧的故障解列装置 。
功能：
二段零序过压解列保护； 二段低压解列保护； 二段低周解列等； 二段母线过压解列保护； 二段高周解列等；
故障解列装置与低周、低压减负荷装置区别： 安装的地点（动作的开关不同）不同。 功能不一致。 低周、低压减负荷装置有滑差闭锁，故障解列装置没有，可以保证故 障情况下动作。
rcs941保护装臵内臵低压低频减负荷功能在功率缺额的受端小电源系统中当大电源切除后发供严重不平衡时将造成频率或电压降低如低频减负荷不能满足安全运行要求时必须在某些地点装设故障解列装臵低频率或低电压解列装臵在功率缺额的小电源系统中一般表现为频率下降但当功率缺额过大而无功不足时可能因电压低有功功率下降频率不降低
电力系统低频减载

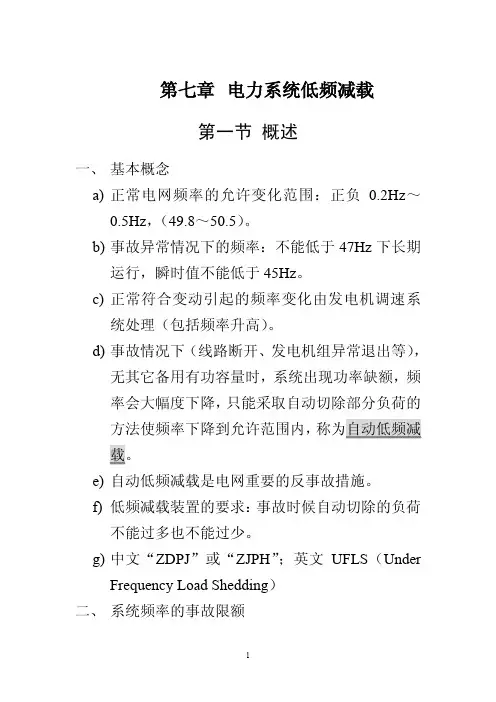

第七章电力系统低频减载第一节概述一、基本概念a)正常电网频率的允许变化范围：正负0.2Hz～0.5Hz，（49.8～50.5）。
b)事故异常情况下的频率：不能低于47Hz下长期运行，瞬时值不能低于45Hz。
c)正常符合变动引起的频率变化由发电机调速系统处理（包括频率升高）。
d)事故情况下（线路断开、发电机组异常退出等），无其它备用有功容量时，系统出现功率缺额，频率会大幅度下降，只能采取自动切除部分负荷的方法使频率下降到允许范围内，e)自动低频减载是电网重要的反事故措施。
f)低频减载装置的要求：事故时候自动切除的负荷不能过多也不能过少。
g)中文“ZDPJ”或“ZJPH”；英文UFLS（UnderFrequency Load Shedding）二、系统频率的事故限额a) 厂用电机械出力下降导致的频率雪崩。
（<47Hz 时出力显著下降，发电机出力下降，恶性循环） b) 发电机无功出力减少引起电压水平降低，可能导致稳定破坏。
（励磁机转速降低，<45Hz 时出现） c) 对电动机转速、功率的影响。
（包括影响产品质量、出力降低、测量误差等）d) 危及汽轮机叶片（48.5Hz 发信号、47.5Hz 时30s 跳闸、47Hz 时0s 跳闸；52Hz 时0.3s 跳）e) 核能电厂冷却介质泵对频率要求很高，不能满足时自动跳闸。
三、 系统频率的动态特性系统出现功率缺额时，频率从正常状态过渡到另一个稳定值所经理的过程，称为电力系统的动态频率特性。
决定因素：有功缺额的大小、系统转动部分的机械惯性、负荷的调节效应。
变化方程式：f tT e f f f f -∞∞=＋(-)e上式包含最后稳定频率、初始额定频率以及频率变化的时间常数（4~10s）。
其中时间常数取决于机组的惯性时间常数和负荷调节效应系数，对于大的系统较大。
第二节低频减载的工作原理一、基本原理过程逐次逼近原理：进行一次次的计算，直到找到系统功率缺额的数值（同时也断开了相应的用户）。
STS 361J数字式低周低压解列装置 说明书
六、原理接线图
注：可选用母线电压和线路电压互为 闭锁判据，也可任选一侧
STS 361J
七、逻辑框图
信号回路接点断弧容量 60VA
2.2.3 跳合闸电流
本装置跳合闸电流采用自适应模式，无需选择。
2.2.4 各类元件定值精度
电流元件：
<±5%
电压元件： 时间元件：
<±5% 0s-1s 时，误差不超过 40ms； 1s 以上时，误差不超过<±2.5％；
频率偏差：
<±0.02Hz
滑差定值：
<±5%
2.2.5 整组动作时间(包括继电器固有时间)

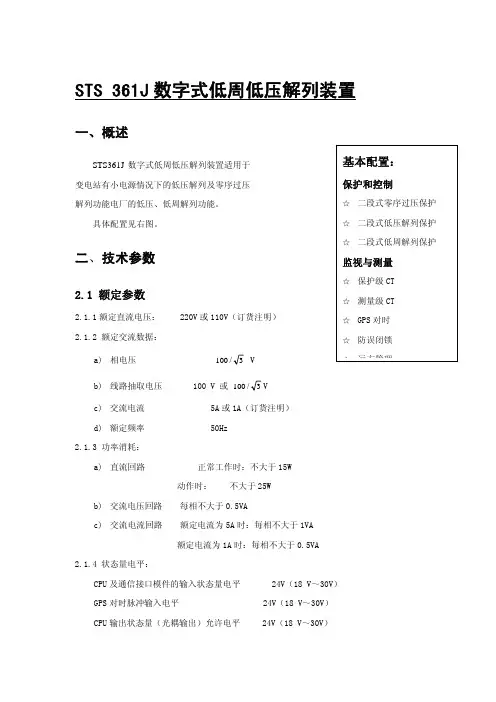

STS 361J 数字式低周低压解列装置
一、概述
STS361J 数字式低周低压解列装置适用于 变电站有小电源情况下的低压解列及零序过压 解列功能电厂的低压、低周解列功能。
具体配置见右图。
二、技术参数
2.1 额定参数
2.1.1 额定直流电压： 2.1.2 额定交流数据：
220V 或 110V（订货注明）
出口5-2
7-2
出口8-1 公共端（保持） 呼唤告警信号 保护动作信号 公共端 呼唤告警信号 保护动作信号
标记 处数 更改文件号 签字
日期
设计
标准化
校核
批准
工艺
日期
上海天正明日电力自动化有限公司
STS361J数字式低周低压解列装置
重量 第1页
比例 共1页
背板端子图 STS361J
装置实时计算并进行二段零序过压判别。 装置在执行二段零序过压判别时，各段判别逻辑一致，其动作条件如下：
1) 3U0>U0n ； I0n： 零序过压 N 段定值 2) T>T0n ；T0n： 零序过压 N 段延时定值
低频减载(自动装置原理课设)
1.3低频减载的意义《电力系统安全稳定导则》将电力系统的扰动分为三类:第一类为常见的普通故障，要求系统在承受此类故障时能保持稳定运行与正常供电;第二类故障为出现概率较低的较严重的故障，要求系统在承受此类故障时能保证稳定运行，但允许损失部分负荷〔’幻;第三类故障为罕见的严重复杂故障，电力系统在承受此类故障时，如不能保持系统稳定运行，则必须防止系统崩溃并尽量减少负荷损失。
针对上述三种情况所采取的措施，即所谓保证安全稳定的三道防线。
其中第三道防线就是要保证电力系统在严重复杂的故障下，防止事故扩大，防止导致长时间的大范围停电，以免造成巨大经济损失和社会影响。
这也是设置第三道防线的意义。
调节系统功率不平衡主要有两种措施:增加功率输入或裁切负荷。
如果事故发生出现功率缺额时，系统旋转备用容量将积极、尽可能快的阻止系统崩溃，这一方案称为低频调速控制(证GC)〔’‘，。
FuGc必须在系统频率刚开始下降时动作，并且是一种独立于能量管理系统E(MS)地区性的控制。
但当系统发生严重事故，旋转备用容量不足以弥补系统功率缺额时，就应该有选择地切掉一部分负荷，从而阻止频率下降，这一方案称为低频减载控制(UFLS)。
由于现代电网经济运行的要求，系统的备用容量偏低，低频减载成为严守第三道防线，防止系统崩溃的主要手段。
电网事故暴露的问题包括:低频减载切除容量严重不足;低频减载方案同机组低频跳闸定值不协调;电网结构不合理等。
根据故障严重程度的不同，有必要加强电网防止稳定破坏和大面积停电的三道防线:第一道防线，电网快速保护及预防控制;第二道防线，稳定控制;第三道防线，就是在主系统发生稳定破坏时的电压及频率紧急控制，有计划、合理地实施解列的自动装置或手动方案，以及解列后为防止小系统崩溃而设置的低频减载装置，以维持整个电网的稳定运行。
1．2低频减载技术发展现状防止电力系统频率崩溃事故有效的措施就是采用低频自动减载和解列装置，在系统频率下降时及时切除足够数量较次要的负荷，或在合适的点上将系统解列，以保证系统的安全稳定运行，并保证重要负荷供电。
DCAP-5088G低频低压减载装置使用说明书
0
DCAP-5088G 低频低压减载装置使用说明书
目
录
1 装置概述 ............................................................................................................................................ 2 2 主要功能 ............................................................................................................................................ 2 3 使用说明 ............................................................................................................................................ 2 3.1 交流电压输入回路 ................................................................................................................... 2 3.2 直流电源输入回路 ................................................................................................................... 2 3.3 开关量输入（遥信）回路 .......................................
DCAP-5088G 低频低压减载装置使用说明书
目
录
1 装置概述 ............................................................................................................................................ 2 2 主要功能 ............................................................................................................................................ 2 3 使用说明 ............................................................................................................................................ 2 3.1 交流电压输入回路 ................................................................................................................... 2 3.2 直流电源输入回路 ................................................................................................................... 2 3.3 开关量输入（遥信）回路 .......................................
DSA2366低频低压解列装置
DSA2366低频低压解列装置技 术 说 明 书(V1.01)编 写：查勇伟校 对：黄宏青审 核：顾欣欣批 准：季 侃目 录1 基本配置及特点………………………………………………………………………………2-11.1 基本配置………………………………………………………………………………2-11.2 技术特点…………………………………………………………………………………2-12 技术条件……………………………………………………………………………………2-22.1 额定参数………………………………………………………………………………2-22.2 功率消耗………………………………………………………………………………2-22.3 直流工作电压…………………………………………………………………………2-22.4 过载能力………………………………………………………………………………2-22.5 测量元件精度…………………………………………………………………………2-22.6 允许环境温度…………………………………………………………………………2-32.7 电磁兼容性能…………………………………………………………………………2-32.8 绝缘耐压………………………………………………………………………………2-32.9 保护技术指标…………………………………………………………………………2-33 装置原理……………………………………………………………………………………2-53.1 模拟量输入………………………………………………………………………………2-53.2 开关量输入………………………………………………………………………………2-53.3 继电器开出………………………………………………………………………………2-53.4 保护功能………………………………………………………………………………2-53.4.1 两段低频解列……………………………………………………………………2-53.4.2 两段低压解列………………………………………………………………………2-63.4.3 两段零序过压解……………………………………………………………………2-73.4.4 TV断线告警及闭锁解列…………………………………………………………2-73.5 通讯功能………………………………………………………………………………2-83.6 保护转遥信表…………………………………………………………………………2-94 装置参数及定值整定表………………………………………………………………2-104.1 装置参数…………………………………………………………………………2-104.2 保护出口整定…………………………………………………………………………2-104.3 交流量精度调节系数……………………………………………………………………2-114.4 保护定值表………………………………………………………………………………2-115 装置使用……………………………………………………………………………………2-135.1 硬件结构………………………………………………………………………………2-135.2 装置操作………………………………………………………………………………2-135.3 装置特殊按键及设置………………………………………………………………2-135.4 内部跳线说明…………………………………………………………………………2-145.5 装置运行工况指示定义………………………………………………………………2-156 背板端子及接线说明……………………………………………………………………2-16 附录 1 DSA2366背板端子图………………………………………………………………2-17 附录 2 DSA2366原理图……………………………………………………………………2-181 基本配置及特点1.1 基本配置装置为大规模可编程逻辑电路和intel 80296为主CPU实现的低频低压解列保护测控一体化系统，适用于变电站的低压、零序过压解列，也适用于电厂低频、低压解列。
RCS-9658C 故障解列装置技术和使用说明书
目录
RCS-9658C 故障解列装置......................................................................................................1
1 概述 ................................................................................................................................1 1.1 应用范围...................................................................................................................1 1.2 保护配置和功能 ........................................................................................................1 1.3 性能特征...................................................................................................................1
ZL_DYBH0306.0710
RCS-9658C 故障解列装置
技术和使用说明书
南瑞继保电气有限公司版权所有
本说明书适用于 RCS-9658C 系列 V2.1*版本程序 本说明书和产品今后可能会有小的改动，请注意核对实际产品与说明书的版本是否相 符。
第8-2低频自动减负荷的工作原理与各轮最佳断开功率的计算(25)
第二节 低频自动减负荷的工作原理
与
各轮最佳断开功率的计算
低频自动减负荷装置，是一种具有高度选择性的反事故装置。 一、低频自动减负荷装置（UFLS）的工作原理（图8-3） 在1点，系统发生了有 功功率的最大缺额，导致频 率下降： 当降至f1时（2点）→第 一轮起动→ 经Δ t1(tUFLS+tQF)→在3点断 开一部分经过计算的用户→ 若还在按曲线（3—4）继续 下降至f2（4点）→ 第二轮起动→经Δ t2→在5点再断开一部分经过计算的用户 →若f延曲线（5—6）开始回升→稳定在f∞(2)。
2、最后一轮动作频率的选择
1）、对于高温高压的火电厂，46～46.5Hz； 2）、对于备用容量充足的火电厂或以水电厂
为主的系统，不应低于45Hz。
3）、对于大机组，应大于或等于48Hz。
3、频率选择性级差的确定
为了获得动作的选择性，两轮减负荷装置的起动频率应 保证有一定的级差。 设：UFLS装置的误差为±Δ fwc， 则： i轮的最大负误差为fdzi-Δ fwc；在此时（1点）起动，
经Δ t后频率下降至2点。
i+1轮的正误差为
fdz(i+1） +Δ fwc；经第i轮的
切除，若频率继续下降，
应在此时起动（图8-5）。
故：Δ f=2fwc+Δ fi+Δ fy （一般取0.5Hz）
Δ fwc — 频率继电器的最大误差； Δ fi — 对应于时间内的的频率变化，一般可取 0.15Hz； Δ fy — 频率的欲度值，一般可取0.05Hz。
即：fhfmax.1=fhfmax.2 = … =fhfmax.n=fhf0
fhf0可按如下方法考虑：
当f缓慢下降时→稳定在fdzi时，继电器动作→断
与
各轮最佳断开功率的计算
低频自动减负荷装置，是一种具有高度选择性的反事故装置。 一、低频自动减负荷装置（UFLS）的工作原理（图8-3） 在1点，系统发生了有 功功率的最大缺额，导致频 率下降： 当降至f1时（2点）→第 一轮起动→ 经Δ t1(tUFLS+tQF)→在3点断 开一部分经过计算的用户→ 若还在按曲线（3—4）继续 下降至f2（4点）→ 第二轮起动→经Δ t2→在5点再断开一部分经过计算的用户 →若f延曲线（5—6）开始回升→稳定在f∞(2)。
2、最后一轮动作频率的选择
1）、对于高温高压的火电厂，46～46.5Hz； 2）、对于备用容量充足的火电厂或以水电厂
为主的系统，不应低于45Hz。
3）、对于大机组，应大于或等于48Hz。
3、频率选择性级差的确定
为了获得动作的选择性，两轮减负荷装置的起动频率应 保证有一定的级差。 设：UFLS装置的误差为±Δ fwc， 则： i轮的最大负误差为fdzi-Δ fwc；在此时（1点）起动，
经Δ t后频率下降至2点。
i+1轮的正误差为
fdz(i+1） +Δ fwc；经第i轮的
切除，若频率继续下降，
应在此时起动（图8-5）。
故：Δ f=2fwc+Δ fi+Δ fy （一般取0.5Hz）
Δ fwc — 频率继电器的最大误差； Δ fi — 对应于时间内的的频率变化，一般可取 0.15Hz； Δ fy — 频率的欲度值，一般可取0.05Hz。
即：fhfmax.1=fhfmax.2 = … =fhfmax.n=fhf0
fhf0可按如下方法考虑：
当f缓慢下降时→稳定在fdzi时，继电器动作→断
第二节 低频减载及低压减载
第二节低频减载及低压减载一、自动低频减载的基本原理这部分我们将要介绍自动低频减载的基本原理：低频减载又称自动按频率减负载，或称低周减载（简称为AFL），是保证电力系统安全稳定的重要措施之一。
当电力系统出现严重的有功功率缺额时，通过切除一定的非重要负载来减轻有功缺额的程度，使系统的频率保持在事故允许限额之内，保证重要负载的可靠供电。
图11-7 自动低频减载（负载）的工作原理基本级的作用是根据系统频率下降的程序，依次切除不重要的负载，以便限制系统频率继续下降。
例如，当系统频率降至f1时，第一级频率测量元件启动，经延时△t1后执行元件CA1动作，切除第一级负载△P1；当系统频率降至f2时，第二级频率测量元件启动，经延时△t2后元件CA2动作，切除第二级负载△P2。
如果系统频率继续下降，则基本级的n级负载有可能全部被切除。
当基本级全部或部分动作后，若系统频率长时间停留在较低水平上，则特殊级的频率测量元件fsp启动，以延时△tsp1后切除第一级负载△Psp1；若系统频率仍不能恢复到接近于fn，则将继续切除较重要的负载，直至特殊级的全部负载切除完。
基本级第一级的整定频率一般为47.5-48.5Hz，最后一级的整定频率一般为46-46.5 Hz，相领两级的整定频率差取0.4-0.5 Hz。
当某一地区电网内的全部自动按频率减负载装置均已动作时，系统频率应恢复到48-49.5 Hz以上。
特殊级的动作频率可取47.5～48.5Hz，动作时限可取15～25s，时限级差取5s左右。
1. AFL的基本要求：能在各种运行方式和功率缺额的情况下，有效地防止系统频率下降至危险点以下。
切除的负载应尽可能少，无超调和悬停现象。
应能保证解列后的各孤立子系统也不发生频率崩溃。
变电站的馈电线路故障或变压器跳闸造成失压，负载反馈电压的频率衰减时，低频减负载装置应可靠闭锁。
电力系统发生低频振荡时，不应误动。
电力系统受谐波干扰时，不应误动。
2. 对自动低频减载闭锁方式的分析：（1）时限闭锁方式。
