影像测量仪的操作规程是

第1篇 一、前言 影像仪检测设备是一种用于检测产品表面缺陷、尺寸、形状等特性的高精度检测仪器。本规程旨在规范影像仪检测设备的使用、操作和维护，确保设备的安全、稳定运行，提高检测精度和效率。

二、适用范围 本规程适用于所有使用影像仪检测设备的操作人员、维护人员及相关管理人员。 三、操作前的准备 1. 确认设备状态 操作前，应检查设备是否处于正常工作状态，包括电源、冷却系统、照明系统、镜头、传感器等是否正常。

2. 检查工作环境 确保工作环境整洁、明亮，温度和湿度符合设备要求。 3. 准备操作工具 准备好操作所需的工具，如螺丝刀、扳手、清洁布等。 4. 确认操作权限 操作人员需具备相应的操作资质，如经过培训、考核合格等。 四、操作步骤 1. 开机 （1）打开设备电源开关，等待设备自检完成。 （2）打开计算机，启动相关软件。 2. 设备调试 （1）调整设备焦距，使图像清晰。 （2）调整照明系统，确保被检测物表面均匀受光。 （3）调整镜头，使被检测物成像于屏幕中心。 3. 参数设置 （1）根据检测需求，设置检测参数，如分辨率、放大倍数、对比度、亮度等。 （2）设置检测区域，确保检测范围符合要求。 4. 检测 （1）将被检测物放置于工作台上，确保其稳定。 （2）启动检测程序，观察屏幕显示的检测结果。 （3）根据检测结果，判断产品是否合格。 5. 关机 （1）停止检测程序，关闭软件。 （2）关闭设备电源开关，等待设备冷却。 （3）关闭计算机。 五、注意事项 1. 操作过程中，注意安全，避免发生触电、烫伤等事故。 2. 避免在设备附近放置易燃、易爆物品。 3. 操作人员应穿戴合适的防护用品，如防静电手套、防护眼镜等。 4. 操作过程中，避免触摸设备镜头，以免影响成像质量。 5. 定期清洁设备，保持设备清洁。 六、维护与保养 1. 定期检查设备各部件，如电源、冷却系统、照明系统、镜头、传感器等，确保其正常工作。

1.目的：为了正确操作影像测量仪，做好必要的检查和维护工作，提高设备的使用效率，延长设备的使用寿命，特制定本操作和使用规程。

2.使用范围：该影像测量仪主要用于丝网、印刷好的介质及其它细微元件的检测。

3.操作规程：3.1 开机前应检查电脑主机，显示屏，测量台电源插头是否连接。

3.2 打开电脑主机电源开关，启动计算机，进入YR-YCSPC软件操作系统。

（图1）3.3 点击二次元主程序→Yanuxnig（图2）此时，显示频上出现“找零位”对话框，点击“确定”，移动X ，Y，θ轴的移动手柄，待程序找到零点时候，对话框自动消失。

图1 图23.4 进入最常用图形模式中，使用鼠标滚轮点屏幕上“中”，调节辅助灯光的明暗，使被测物件成像清晰可见。

（图3）3.5 将被测物体放在玻璃载物台上，慢慢的调节X，Y，Φ三个方向轴移动手柄，让被测物件清洗稳定的呈现在相框中，（注意：请勿直接调节θ轴上面变焦摄像头（图4））。

然后选择工具栏的测量及其他工具对物件进行处理。

图 43.6 使用完毕后，关闭摄像头的辅助灯，即将“中”调到0。

退出YR-YCSPC软件操作系统，关闭计算机。

将载物玻璃台清洁干净，移动X,Y轴使载物剥离台回到初始位置。

（图5）图 54.安全注意事项：4.1 在工作台等可移动部件的运动行程上不能放置工具或其他物品，禁止将无关的重物放在设备上。

4.2 不允许随便更改影像测量仪的设定工作参数。

4.3 触摸屏应避免磁性物质接近。

4.4 不允许移动或拔除主机上的USB程序控制U盘，也不允许将外带的U盘，记忆卡等连接主机。

4.5 必须按正常开关机程序进行操作，以防测量应用程序及数据丢失。

4.6 在运行中出现某一轴运行不畅，切勿用力拽拉，检查轴上是否有杂物或其他异常，若无法正常运转，请通知设备部相关人员进行维修。

5.维护保养5.1使用时对物品应轻拿轻放，防止划画有机玻璃平台。

5.2使用影像测量仪后，必须对工作台进行清洁。

5.3移动平台的滚珠丝杆、导轨应每月加一次润滑黄油，确保移动平台正常工作。

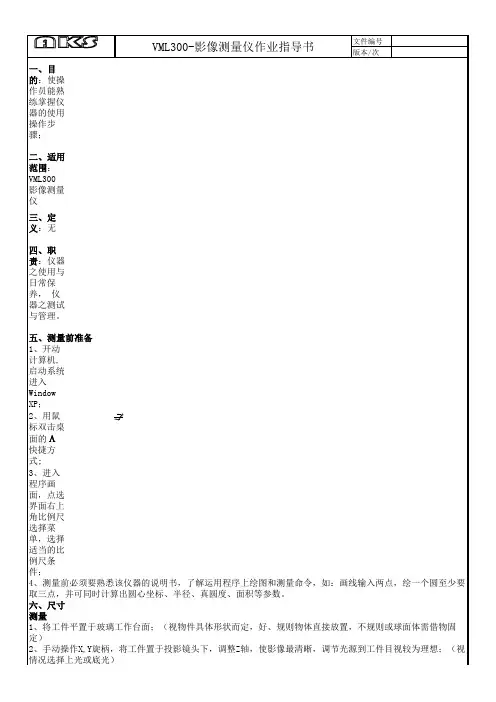

文件编号版本/次一、目的：使操作员能熟练掌握仪器的使用操作步骤；二、适用范围： VML300 影像测量仪三、定义：无四、职责：仪器之使用与日常保养， 仪器之测试与管理。

1、开动计算机,启动系统进入Window XP；2、用鼠标双击桌面的Λ快捷方式;3、进入程序画面，点选界面右上角比例尺选择菜单，选择适当的比例尺条件；六、尺寸测量3、点选取相关测量功能即可进行点、线、圆、等几何的测量；4、选取相关输出功能可输出几何与几何之间的距离、角度、同心度等；5、测量完毕，输出报告，编辑并打印；6、按常规进行关机，先退出测量程序再将计算机关闭，再关闭电源。

七、注意事项2、仪器应放置于清洁干燥的房间里（室温保持在20+/-5℃，湿度在低于70%）；3、防止锋利零件刮伤工作台或刮花玻璃；5、移动工作台时请不要用力过猛过快，以免撞伤工作台限位块而引起精度下降；7、如长时间不使用仪器，请将工作台移动到中间位置。

八、保养项目1、每天清洁机台一次；2、每天检查按键是否失灵、损坏；3、每天检查CCD光学系统是否正常；各4、每天检查X、Y、Z轴动作是否正常；5、每天显示屏是否正常； G6、每天软件窗口是否能正常打开；7、每天检查软件中各工具运用是否正常；8、每周9、每月各转动轴加注润滑油一次；五、附:仪器介绍图2）倍数调节钮3）样品放置台4）X轴转动手柄7）上光镜五、测量前准备1）彩色CCD摄像机照5）焦距调节手柄VML300-影像测量仪作业指导书6）软件控制界面8）X轴转动手柄编 制： 审 核： 批准/日期：4、测量前必须要熟悉该仪器的说明书，了解运用程序上绘图和测量命令，如：画线输入两点，绘一个圆至少要取三点，并可同时计算出圆心坐标、半径、真圆度、面积等参数。

1、当测量中工件需调整放大倍数时，必须要进行影像倍数校正，之后才可进行正常测量，如需详细了解该节内容，请参阅仪器的操作说明书；4、如测量零件需要把Z轴调低时，请慢速下降，务必小心勿让镜头触碰到零件，否则容易损坏镜头及影响到测量的精度；6、如镜头镜片弄脏，请使用专门镜片清洁剂，而不要使用有机溶剂（如酒精、乙醚等）小心拭擦，以免溶解镜头表面镀膜层；1、将工件平置于玻璃工作台面；（视物件具体形状而定，好、规则物体直接放置，不规则或球面体需借物固定）2、手动操作X,Y旋柄，将工件置于投影镜头下，调整Z轴，使影像最清晰，调节光源到工件目视较为理想；（视情况选择上光或底光）10、为确保仪器测量精度，每月专业测量人员用标准块规(3级或以上)校对测量系统一次，并记录数据在【设备保养表】中，允许公差依照外校证书规定。

影像测量仪器安全操作及保养规程前言影像测量仪是一种重要的测量工具，广泛应用于工业领域的测量和检测。

为了保障使用者的安全并延长仪器的使用寿命，正确的操作和保养影像测量仪显得尤为重要。

本文将简要介绍影像测量仪器的安全操作和保养规程。

安全操作规程1.熟悉仪器的使用说明书或指导书，按照正确的操作方法使用仪器。

在初次操作或有不清楚的操作时，应向技术人员询问或请其指导。

2.仪器在使用时应放在平稳的地方，避免放置在易摇晃、不平稳的台面上。

3.使用前应检查仪器电源线、信号线、数据线和探头等设备，确保所有设备无损坏、失效的情况。

4.操作前，需要先打开冷光源和冷却风扇，等待到达稳定温度后再对样品进行测量。

5.在样品放置上位且可以开始测量前，需要将影像测量仪进行标定，避免因未进行标定而导致的不准确或错误的测量结果。

6.测量时，操作者需要注意周围环境，避免碰撞、敲击、挤压等行为，以免对仪器和样品造成损坏。

7.操作者需要注意自身安全保护，避免直视测量探头和冷光源，以免对眼睛造成伤害。

8.操作者需要注意不要进行过多的负荷、冲击等操作，避免影像测量仪发生故障、损坏等情况。

如出现故障，应及时通知维修人员进行维护。

保养规程1.影像测量仪使用前应使用清洁毛巾将表面外脏物体去除，并保持探头的干净、无尘的状态。

避免使用含化学物质的纤维布或酒精等溶剂进行清洗，以免对探头造成损坏。

2.影像测量仪在测量时会产生一定的热量，为了避免影像测量仪因温度过高而影响设备寿命，应该保持影像测量仪通风良好，尽量避免在潮湿或高温环境下使用。

3.影像测量仪在使用完成后，应切断电源开关，等待电源指示灯完全熄灭后再进行移动和清洁。

4.影像测量仪在长时间闲置前，应先清理设备、探头等设备，并进行维护和保养，避免影响设备的正常使用寿命。

总结通过此文，我们了解到了影像测量仪的安全操作和保养规程。

只有通过正确的使用方法和保养维护，才能延长设备的使用寿命，提高测量和检测的效率。
