影像测量仪校准规范

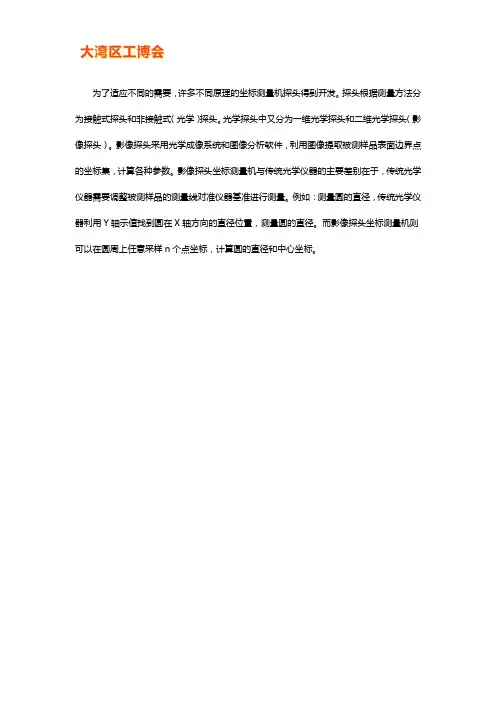

为了适应不同的需要，许多不同原理的坐标测量机探头得到开发。

探头根据测量方法分为接触式探头和非接触式（光学）探头。

光学探头中又分为一维光学探头和二维光学探头（影像探头）。

影像探头采用光学成像系统和图像分析软件，利用图像提取被测样品表面边界点的坐标集，计算各种参数。

影像探头坐标测量机与传统光学仪器的主要差别在于，传统光学仪器需要调整被测样品的测量线对准仪器基准进行测量。

例如：测量圆的直径，传统光学仪器利用Y轴示值找到圆在X轴方向的直径位置，测量圆的直径。

而影像探头坐标测量机则可以在圆周上任意采样n个点坐标，计算圆的直径和中心坐标。

影像测量仪的特点;影像测量仪，通过捕捉工件表面影像的边缘，进行图像处理，获得影像几何要素的数据。

影像特征点在测头坐标系中的坐标（x'，y'）与探头参考点在坐标测量机基础坐标系中的坐标（x"，y"）合成，构成被测点坐标（X，Y）。

作为光学成像探头，成像光路质量、成像器件的质量、照明的强度、照明的均匀性、被测物体的颜色和、质地、阈值的大小、灰尘的影响等，均会对测量结果造成影响。

成像光路质量，指受影像探头采用的光学镜头、镜头安装系统等影响下的成像质量。

这些影响通常会引起枕形歧变或桶形歧变，梯形歧变，成像锐度下降（彗差）等问题。

当照明强度变化时，由于阈值保持不变，信号边沿的变化影响测量结果。

而成像锐度的变化，也会使测量结果不同影像测量仪的计量特性和评定方法：而成像歧变的探测误差则采用标准圆在仪器视场中完整成像，圆形影像直径占视场边长的约2/9，并且对影像在视场内9个点进行测量（图6），计算其圆心坐标的变化。

成像歧变的探测误差反映了成像光路造成的歧变、成像元件刻划不均匀造成的误差，坐标测量机运动误差等对测量结果造成的影响。

实际校准过程描述1 : 多点测量的探测误差将标准图形板安置在水平工作台上，采用轮廓光照明。

镜头选择大的放大倍数，以保证测量只能通过多个局部圆弧（规定采用15个局部圆弧）测量计算圆参数。

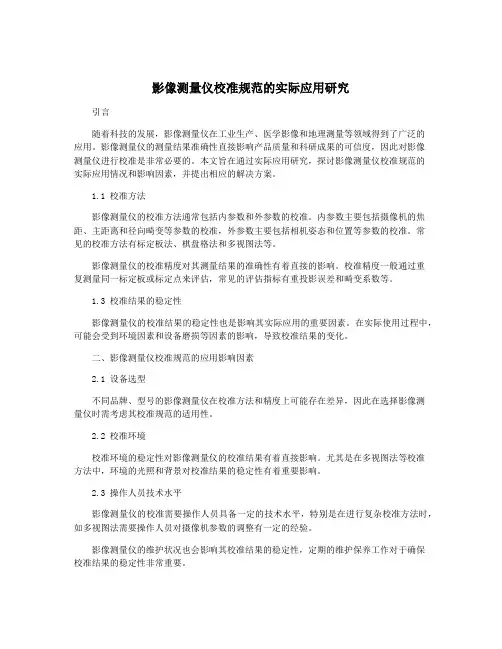

影像测量仪校准规范的实际应用研究引言随着科技的发展，影像测量仪在工业生产、医学影像和地理测量等领域得到了广泛的应用。

影像测量仪的测量结果准确性直接影响产品质量和科研成果的可信度，因此对影像测量仪进行校准是非常必要的。

本文旨在通过实际应用研究，探讨影像测量仪校准规范的实际应用情况和影响因素，并提出相应的解决方案。

1.1 校准方法影像测量仪的校准方法通常包括内参数和外参数的校准。

内参数主要包括摄像机的焦距、主距离和径向畸变等参数的校准，外参数主要包括相机姿态和位置等参数的校准。

常见的校准方法有标定板法、棋盘格法和多视图法等。

影像测量仪的校准精度对其测量结果的准确性有着直接的影响。

校准精度一般通过重复测量同一标定板或标定点来评估，常见的评估指标有重投影误差和畸变系数等。

1.3 校准结果的稳定性影像测量仪的校准结果的稳定性也是影响其实际应用的重要因素。

在实际使用过程中，可能会受到环境因素和设备磨损等因素的影响，导致校准结果的变化。

二、影像测量仪校准规范的应用影响因素2.1 设备选型不同品牌、型号的影像测量仪在校准方法和精度上可能存在差异，因此在选择影像测量仪时需考虑其校准规范的适用性。

2.2 校准环境校准环境的稳定性对影像测量仪的校准结果有着直接影响。

尤其是在多视图法等校准方法中，环境的光照和背景对校准结果的稳定性有着重要影响。

2.3 操作人员技术水平影像测量仪的校准需要操作人员具备一定的技术水平，特别是在进行复杂校准方法时，如多视图法需要操作人员对摄像机参数的调整有一定的经验。

影像测量仪的维护状况也会影响其校准结果的稳定性，定期的维护保养工作对于确保校准结果的稳定性非常重要。

根据实际需求和设备特点，选择适合的校准方法是保证校准结果准确的关键。

3.2 校准过程的控制加强校准过程的控制，包括环境控制、操作规范和设备维护保养等，可以提高校准结果的稳定性。

对校准结果进行验证，例如通过重复测量和比对，可以评估校准结果的准确性和稳定性。

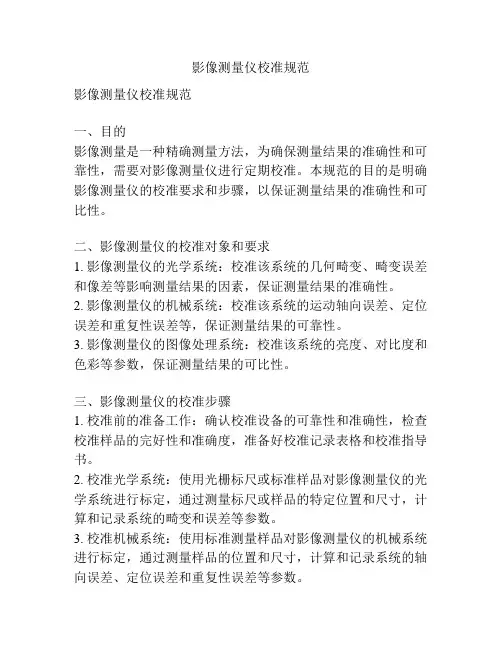

影像测量仪校准规范影像测量仪校准规范一、目的影像测量是一种精确测量方法，为确保测量结果的准确性和可靠性，需要对影像测量仪进行定期校准。

本规范的目的是明确影像测量仪的校准要求和步骤，以保证测量结果的准确性和可比性。

二、影像测量仪的校准对象和要求1. 影像测量仪的光学系统：校准该系统的几何畸变、畸变误差和像差等影响测量结果的因素，保证测量结果的准确性。

2. 影像测量仪的机械系统：校准该系统的运动轴向误差、定位误差和重复性误差等，保证测量结果的可靠性。

3. 影像测量仪的图像处理系统：校准该系统的亮度、对比度和色彩等参数，保证测量结果的可比性。

三、影像测量仪的校准步骤1. 校准前的准备工作：确认校准设备的可靠性和准确性，检查校准样品的完好性和准确度，准备好校准记录表格和校准指导书。

2. 校准光学系统：使用光栅标尺或标准样品对影像测量仪的光学系统进行标定，通过测量标尺或样品的特定位置和尺寸，计算和记录系统的畸变和误差等参数。

3. 校准机械系统：使用标准测量样品对影像测量仪的机械系统进行标定，通过测量样品的位置和尺寸，计算和记录系统的轴向误差、定位误差和重复性误差等参数。

4. 校准图像处理系统：使用标准图像或标准样品对影像测量仪的图像处理系统进行标定，通过测量图像的亮度、对比度和色彩等参数，计算和记录系统的处理误差等参数。

5. 校准结果的评估和分析：根据校准记录表格和校准指导书，对校准结果进行评估和分析，判断影像测量仪是否符合校准要求，如果不符合，需要进行调整和再校准。

6. 校准结果的记录和报告：将校准结果和评估分析记录在校准记录表格中，并编写校准报告，报告中需要包括校准的日期、校准人员和校准设备的信息，以及校准的过程和结果等。

四、校准的频率根据影像测量仪的使用频率和测量结果的重要性，一般建议影像测量仪的校准频率为每年一次，对于使用频率较高或要求较高的仪器，可以根据实际情况适当增加校准频率。

总结：影像测量仪的校准是保证测量结果准确性和可靠性的必要步骤。

影像测量仪第三方检定规程影像测量仪是一种具有高精度、高效率的测量仪器，广泛应用于机械加工、电子制造、航空制造等领域。

然而，为了保证影像测量仪的测量精度和可靠性，需要进行第三方检定。

下面我们将介绍影像测量仪第三方检定规程。

一、检定前准备1. 检定前需要准备的器材：（1）参考标准（光栅尺、水平仪等）（2）加工工件（3）标准量具（千分尺、短规等）2. 检定前需要准备的文件：（1）测量仪器检定证书（2）使用说明书（3）影像测量仪结构图（4）影像测量仪的原始数据及其处理方法二、检定要求1. 检定机构应根据国家、行业规定和技术标准进行检定，建立相应的检定标准、报告和记录等。

2. 影像测量仪应当正常使用和调整，如有故障需要说明，并确保在检定期间能够进行测量。

3. 检定环境温度应在18℃~28℃之间；湿度应在40%～70%之间，同时保证环境无振动、无电磁干扰、无尘垢污染等干扰。

4. 影像测量仪应进行内部和外部的检查和清理，确保清洁、整洁无杂物。

5. 影像测量仪所选的检定工件应当有典型性，符合国家标准或行业标准，且测量范围内基本相同，保证检定数据的可比性。

6. 检定数据采用多点校正法，包括零偏误、线性误差和非线性误差。

三、检定步骤和内容1. 检定前应先对参考标准和量具进行检查和校准，确保其精度和可靠性。

2. 所检工件应先进行检测，确定其几何形状和精度；3. 在检定前，应先进行预热处理4. 影像测量仪的检定应采用多点校正法，包括零点误差、线性误差和非线性误差等；5. 在影像测量仪检定完成后，应对影像测量仪进行调整和清洁，并进行统计分析和处理。

6. 完成检定后，应按要求填写检定报告，包括影像测量仪的参数、测量精度、误差分析和处理，以及检测员的签名等。

以上就是影像测量仪第三方检定的一般规程和要求。

影像测量仪在工业生产和科学研究中具有重要应用价值，其检定应严格按照有关技术标准和规范进行，以保证其测量精度和可靠性。

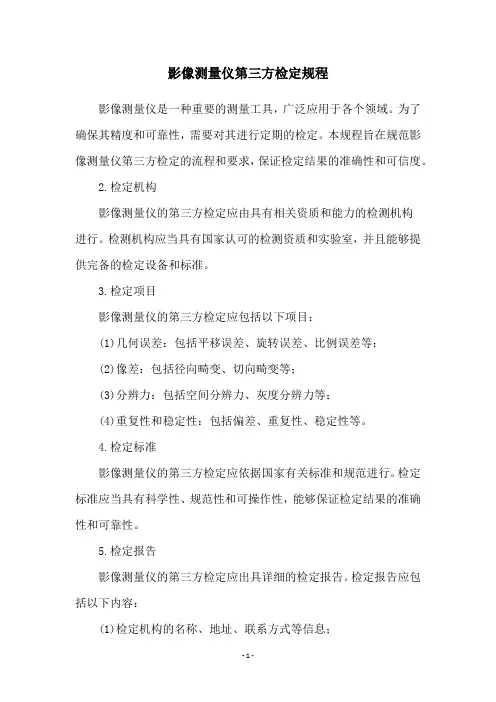

影像测量仪第三方检定规程影像测量仪是一种重要的测量工具，广泛应用于各个领域。

为了确保其精度和可靠性，需要对其进行定期的检定。

本规程旨在规范影像测量仪第三方检定的流程和要求，保证检定结果的准确性和可信度。

2.检定机构影像测量仪的第三方检定应由具有相关资质和能力的检测机构进行。

检测机构应当具有国家认可的检测资质和实验室，并且能够提供完备的检定设备和标准。

3.检定项目影像测量仪的第三方检定应包括以下项目：(1)几何误差：包括平移误差、旋转误差、比例误差等；(2)像差：包括径向畸变、切向畸变等；(3)分辨力：包括空间分辨力、灰度分辨力等；(4)重复性和稳定性：包括偏差、重复性、稳定性等。

4.检定标准影像测量仪的第三方检定应依据国家有关标准和规范进行。

检定标准应当具有科学性、规范性和可操作性，能够保证检定结果的准确性和可靠性。

5.检定报告影像测量仪的第三方检定应出具详细的检定报告。

检定报告应包括以下内容：(1)检定机构的名称、地址、联系方式等信息；(2)影像测量仪的基本信息，包括型号、生产厂家、出厂日期等；(3)检定项目和标准；(4)检定结果和误差分析；(5)检定结论和建议。

6.检定周期影像测量仪的第三方检定周期应根据实际情况制定。

一般来说，检定周期应不超过一年，对于精度要求较高的影像测量仪，建议每半年进行一次检定。

7.结语影像测量仪的第三方检定是保证其精度和可靠性的重要手段。

遵循本规程，选择正规的检测机构进行检定，能够提高检定结果的准确性和可信度，为各行业的测量工作提供可靠保障。

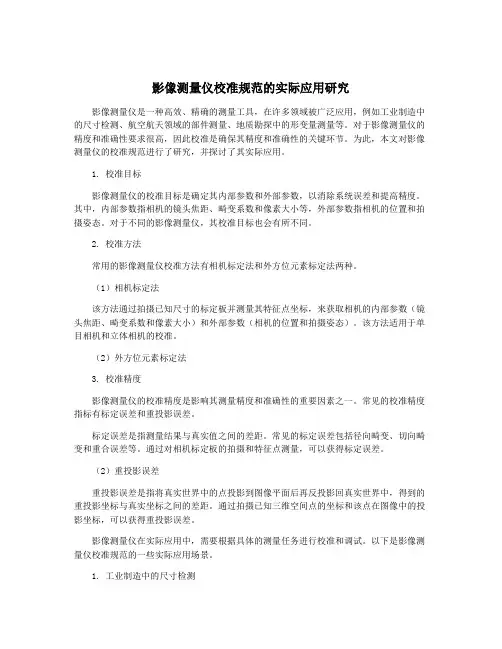

影像测量仪校准规范的实际应用研究影像测量仪是一种高效、精确的测量工具，在许多领域被广泛应用，例如工业制造中的尺寸检测、航空航天领域的部件测量、地质勘探中的形变量测量等。

对于影像测量仪的精度和准确性要求很高，因此校准是确保其精度和准确性的关键环节。

为此，本文对影像测量仪的校准规范进行了研究，并探讨了其实际应用。

1. 校准目标影像测量仪的校准目标是确定其内部参数和外部参数，以消除系统误差和提高精度。

其中，内部参数指相机的镜头焦距、畸变系数和像素大小等，外部参数指相机的位置和拍摄姿态。

对于不同的影像测量仪，其校准目标也会有所不同。

2. 校准方法常用的影像测量仪校准方法有相机标定法和外方位元素标定法两种。

（1）相机标定法该方法通过拍摄已知尺寸的标定板并测量其特征点坐标，来获取相机的内部参数（镜头焦距、畸变系数和像素大小）和外部参数（相机的位置和拍摄姿态）。

该方法适用于单目相机和立体相机的校准。

（2）外方位元素标定法3. 校准精度影像测量仪的校准精度是影响其测量精度和准确性的重要因素之一。

常见的校准精度指标有标定误差和重投影误差。

标定误差是指测量结果与真实值之间的差距。

常见的标定误差包括径向畸变、切向畸变和重合误差等。

通过对相机标定板的拍摄和特征点测量，可以获得标定误差。

（2）重投影误差重投影误差是指将真实世界中的点投影到图像平面后再反投影回真实世界中，得到的重投影坐标与真实坐标之间的差距。

通过拍摄已知三维空间点的坐标和该点在图像中的投影坐标，可以获得重投影误差。

影像测量仪在实际应用中，需要根据具体的测量任务进行校准和调试。

以下是影像测量仪校准规范的一些实际应用场景。

1. 工业制造中的尺寸检测影像测量仪在工业制造中，主要用于产品尺寸的测量。

例如，对于汽车轮毂的生产，需要采用影像测量仪对其轮缘尺寸进行测量和分析，以保证其尺寸和质量的准确性。

在进行轮缘尺寸测量之前，需要对影像测量仪进行校准，以确保测量精度和准确性。

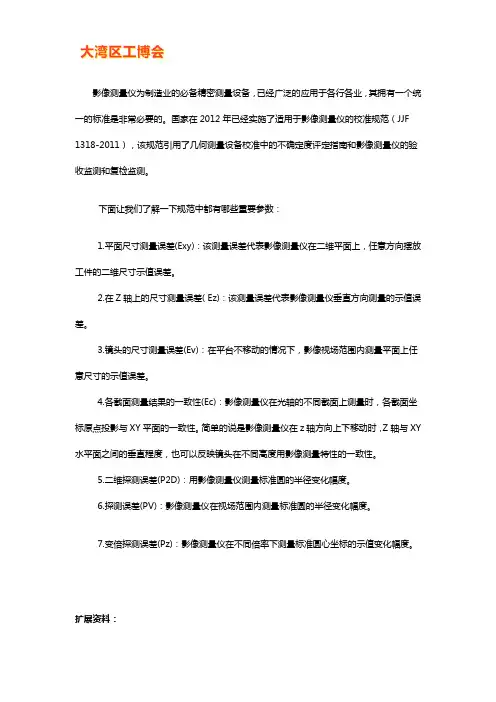

影像测量仪为制造业的必备精密测量设备，已经广泛的应用于各行各业，其拥有一个统一的标准是非常必要的。

国家在2012年已经实施了适用于影像测量仪的校准规范（JJF 1318-2011），该规范引用了几何测量设备校准中的不确定度评定指南和影像测量仪的验收监测和复检监测。

下面让我们了解一下规范中都有哪些重要参数：1.平面尺寸测量误差(Exy)：该测量误差代表影像测量仪在二维平面上，任意方向摆放工件的二维尺寸示值误差。

2.在Z轴上的尺寸测量误差( Ez)：该测量误差代表影像测量仪垂直方向测量的示值误差。

3.镜头的尺寸测量误差(Ev)：在平台不移动的情况下，影像视场范围内测量平面上任意尺寸的示值误差。

4.各截面测量结果的一致性(Ec)：影像测量仪在光轴的不同截面上测量时，各截面坐标原点投影与XY平面的一致性。

简单的说是影像测量仪在z轴方向上下移动时，Z 轴与XY 水平面之间的垂直程度，也可以反映镜头在不同高度用影像测量特性的一致性。

5.二维探测误差(P2D)：用影像测量仪测量标准圆的半径变化幅度。

6.探测误差(PV)：影像测量仪在视场范围内测量标准圆的半径变化幅度。

7.变倍探测误差(Pz)：影像测量仪在不同倍率下测量标准圆心坐标的示值变化幅度。

扩展资料：影像测量仪选购方法：有许多客户都在为如何挑选影像测量仪的型号品牌所困扰，其实最担心就是影像测量仪的质量和售后。

国内影像测量仪的生产商大部分都集中在广东地区，研发的软件功能大部分相似，客户可以不用担心，挑选一款能够满足需要测量的产品行程就行了。

根据需要来选择要不要自动或者手动，手动的就比较便宜，全自动的大概要比手动贵一倍左右。

挑选影像测量仪最重要看显像是不是清晰，以及精度是否达标(一般精度选择标准为公差带全距的1/3~1/8)。

将所能捕捉到的图象通过数据线传输到电脑的数据采集卡中，之后由软件在电脑显示器上成像，由操作人员用鼠标在电脑上进行快速的测量。

有的生产商为了节约成本可能会采用国产的，造价比较低，效果就稍微差点。

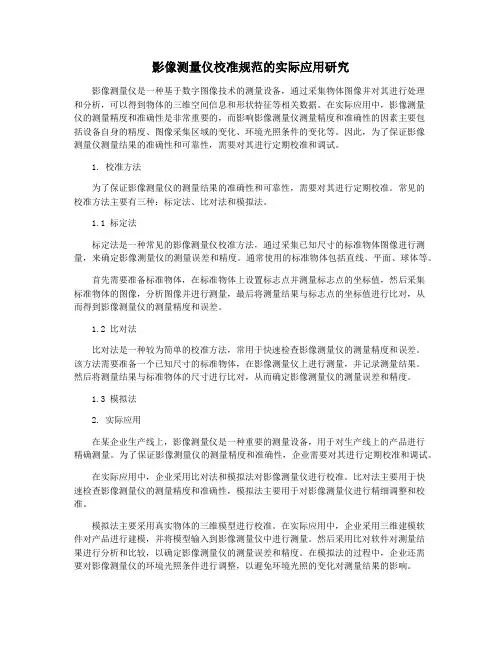

影像测量仪校准规范的实际应用研究影像测量仪是一种基于数字图像技术的测量设备，通过采集物体图像并对其进行处理和分析，可以得到物体的三维空间信息和形状特征等相关数据。

在实际应用中，影像测量仪的测量精度和准确性是非常重要的，而影响影像测量仪测量精度和准确性的因素主要包括设备自身的精度、图像采集区域的变化、环境光照条件的变化等。

因此，为了保证影像测量仪测量结果的准确性和可靠性，需要对其进行定期校准和调试。

1. 校准方法为了保证影像测量仪的测量结果的准确性和可靠性，需要对其进行定期校准。

常见的校准方法主要有三种：标定法、比对法和模拟法。

1.1 标定法标定法是一种常见的影像测量仪校准方法，通过采集已知尺寸的标准物体图像进行测量，来确定影像测量仪的测量误差和精度。

通常使用的标准物体包括直线、平面、球体等。

首先需要准备标准物体，在标准物体上设置标志点并测量标志点的坐标值，然后采集标准物体的图像，分析图像并进行测量，最后将测量结果与标志点的坐标值进行比对，从而得到影像测量仪的测量精度和误差。

1.2 比对法比对法是一种较为简单的校准方法，常用于快速检查影像测量仪的测量精度和误差。

该方法需要准备一个已知尺寸的标准物体，在影像测量仪上进行测量，并记录测量结果。

然后将测量结果与标准物体的尺寸进行比对，从而确定影像测量仪的测量误差和精度。

1.3 模拟法2. 实际应用在某企业生产线上，影像测量仪是一种重要的测量设备，用于对生产线上的产品进行精确测量。

为了保证影像测量仪的测量精度和准确性，企业需要对其进行定期校准和调试。

在实际应用中，企业采用比对法和模拟法对影像测量仪进行校准。

比对法主要用于快速检查影像测量仪的测量精度和准确性，模拟法主要用于对影像测量仪进行精细调整和校准。

模拟法主要采用真实物体的三维模型进行校准。

在实际应用中，企业采用三维建模软件对产品进行建模，并将模型输入到影像测量仪中进行测量。

然后采用比对软件对测量结果进行分析和比较，以确定影像测量仪的测量误差和精度。

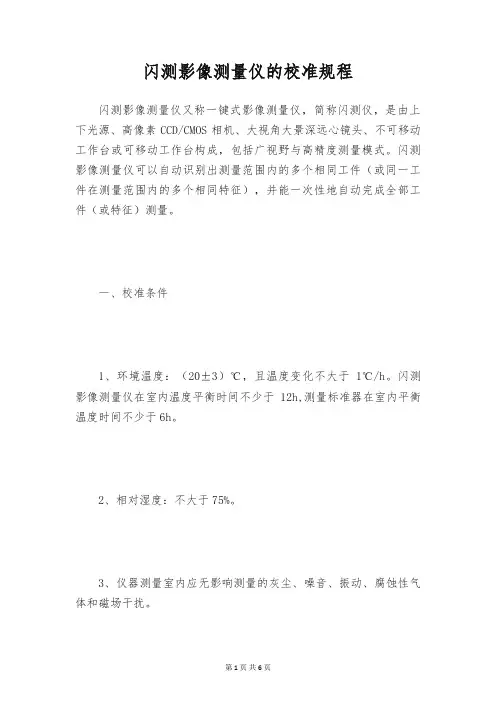

闪测影像测量仪的校准规程闪测影像测量仪又称一键式影像测量仪，简称闪测仪，是由上下光源、高像素CCD/CMOS相机、大视角大景深远心镜头、不可移动工作台或可移动工作台构成，包括广视野与高精度测量模式。

闪测影像测量仪可以自动识别出测量范围内的多个相同工件（或同一工件在测量范围内的多个相同特征），并能一次性地自动完成全部工件（或特征）测量。

一、校准条件1、环境温度：（20±3）℃，且温度变化不大于1℃/h。

闪测影像测量仪在室内温度平衡时间不少于12h,测量标准器在室内平衡温度时间不少于6h。

2、相对湿度：不大于75%。

3、仪器测量室内应无影响测量的灰尘、噪音、振动、腐蚀性气体和磁场干扰。

二、校准项目和校准方法校准前，首先对闪测影像测量仪的外观及各部分相互作用进行检查，确定工作台表面没有碰伤、显著划痕等影响计量特性的因素后再进行校准。

（一）二维探测误差1、二维探测误差PM：将圆形靶标水平放置于工作台面上，在视场内调整影像清楚。

在工作台移动的情况下，对整个圆大致均匀的实行25个点，接受单点测量的方法，不得一次实行测量窗口的全部点。

用全部25个测量点的数据拟合最小二乘圆，得到圆心，25个测量点到圆心的距离即为半径Ri，Rmax—Rmin即为探测误差PM。

2、二维探测误差PS：选择适当尺寸的圆形靶标（标靶影像直径约为视场范围的10%～30%），将圆形靶标水平放置于工作台面上，在视场内调整影像清楚。

在工作台不作任何移动的情况下，利用视场内不同点对圆形靶标的圆周进行测量。

用全部25个测量点的数据拟合最小二乘圆，得到圆心，25个测量点到圆心的距离即为半径Ri，Rmax—Rmin即为探测误差PS。

注：①选择广视野测量模式下进行校准。

②当闪测影像测量仪的工作台可移动时，校准二维探测误差PM与PS；当闪测影像测量仪的工作台不可移动时，只校准二维探测误差PS。

（二）尺寸测量误差1、测量位置当使用线纹尺作为测量标按时，在工作台面上应选择4个位置进行测量。

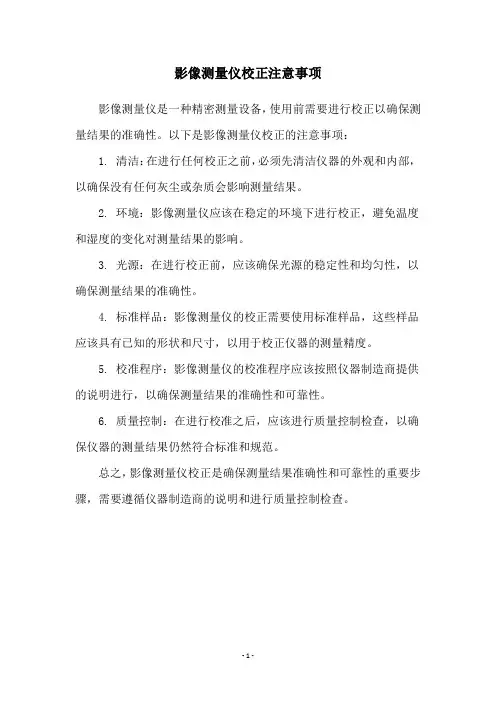

影像测量仪校正注意事项
影像测量仪是一种精密测量设备，使用前需要进行校正以确保测量结果的准确性。

以下是影像测量仪校正的注意事项：
1. 清洁：在进行任何校正之前，必须先清洁仪器的外观和内部，以确保没有任何灰尘或杂质会影响测量结果。

2. 环境：影像测量仪应该在稳定的环境下进行校正，避免温度和湿度的变化对测量结果的影响。

3. 光源：在进行校正前，应该确保光源的稳定性和均匀性，以确保测量结果的准确性。

4. 标准样品：影像测量仪的校正需要使用标准样品，这些样品应该具有已知的形状和尺寸，以用于校正仪器的测量精度。

5. 校准程序：影像测量仪的校准程序应该按照仪器制造商提供的说明进行，以确保测量结果的准确性和可靠性。

6. 质量控制：在进行校准之后，应该进行质量控制检查，以确保仪器的测量结果仍然符合标准和规范。

总之，影像测量仪校正是确保测量结果准确性和可靠性的重要步骤，需要遵循仪器制造商的说明和进行质量控制检查。

- 1 -。

影像测量仪校准规范的实际应用研究作者：陈姗姗来源：《品牌与标准化》2020年第03期【摘要】本文研究了JJF 1318-2011《影像测量仪校准规范》中“测量间隔”的选取在实际应用中存在一定的问题，并对这些问题进行了分析、论证。

根据实际检测经验以及论证结果提出了解决方案，为广大检测人员提供参考，便于在实际检测过程中对此类问题的解决，提高工作效率，保证量值的准确可靠。

【关键词】影像测量仪;校准规范;实际应用Abstract： This article studies the problems that may occure during the calibration of the imaging probe measuring machines based on JJF 1318-2011 Calibration Specification for Imaging Probe Measuring Machines，and analyzes and demonstrates of these problems. It provides solutions for the inspectors who may meet these problems in the actual inspection process based on practical experiences and the results of the demonstration，which can improve work efficiency，ensure the accuracy and reliability of the measurement.Key words： imaging probe measuring machines;calibration specification;practical application影像测量仪是建立在CCD数位影像基础上，依托于计算机屏幕测量技术和空间几何运算的强大软件能力而产生的非接触式几何量测量设备，近些年在许多行业中普及，而不同型号类型的影像测量仪的技术特点存在差异。

影像测量仪校准规范的实际应用研究引言随着科学技术的不断发展，影像测量技术在工业、医疗、地质、建筑等领域得到了广泛的应用。

而影像测量仪作为影像测量技术中的重要设备，对其精度的要求也越来越高。

为了保证影像测量仪的测量结果的准确性，校准工作显得尤为重要。

影像测量仪校准规范作为校准工作的指导原则，对影像测量仪的校准工作具有重要的指导作用。

实际中对影像测量仪校准规范的应用研究相对较少，因此有必要对其进行深入研究和探讨。

一、影像测量仪校准规范的概述影像测量仪校准规范是用于规范和指导影像测量仪校准工作的文件，它旨在确保影像测量仪的测量结果满足一定的精度要求。

校准规范一般由国家标准化组织或行业协会制定，并经过一系列的实验和检验，以保证其科学性和可行性。

影像测量仪校准规范通常包括校准原理、校准方法、校准设备、校准标准等内容，以及具体的操作步骤和注意事项。

二、影像测量仪校准规范的实际应用1.校准原理的理解和应用影像测量仪校准原理是校准规范的核心内容，它是校准工作的基础和理论依据。

校准原理包括影像测量仪的测量误差来源、测量误差的特点、校准参数的确定等内容。

在实际应用中，根据校准原理可以制定合理的校准方案，选择合适的校准标准和校准设备，以及确定校准的方法和步骤。

通过理解和应用校准原理，可以更好地指导影像测量仪的校准工作，提高校准的有效性和精度。

2.校准方法的选择和优化影像测量仪校准规范通常会提供多种校准方法供选择，如内部标定、外部标定、自标定等。

在实际应用中，根据具体的测量要求和校准条件，选择合适的校准方法至关重要。

而且，在选择校准方法的还需要对校准方法进行优化，以提高校准的效率和精度。

在进行内部标定时，可以通过增加标定点、优化标定模型等手段来提高标定精度；在进行外部标定时，可以通过优化标定板布置和摄像机位置等方式来提高标定效果。

3.校准设备的选用和维护影像测量仪校准规范还会要求使用特定的校准设备进行校准，如标定板、标定块、激光器、影像测量仪校准台等。

影像测量仪校准规范的实际应用研究引言影像测量仪是一种能够精确测量物体尺寸、形状、位置等参数的仪器设备，广泛应用于工业生产、科研实验、地质勘探等领域。

在使用影像测量仪进行测量时，准确性和稳定性是至关重要的，因此校准规范成为了影像测量仪的重要组成部分。

本文将从实际应用的角度出发，探讨影像测量仪校准规范的实际应用研究。

影像测量仪的稳定性也是校准规范所关注的重点之一。

仪器在长时间使用过程中，由于各种原因可能会出现一定的漂移或偏差，因此校准规范也包括了对仪器稳定性的要求。

只有在保证了影像测量仪的稳定性的情况下，才能够进行长时间和大范围的测量，以及对多组数据进行比对和分析。

可以说影像测量仪校准规范是确保影像测量仪准确性和稳定性的关键，也是影像测量仪能够发挥其应用价值的重要保障。

二、影像测量仪校准规范的实际应用在实际应用中，影像测量仪校准规范的执行通常包括以下几个环节：1. 仪器参数校准在影像测量仪校准规范中，最基本的环节便是对仪器的各项参数进行校准。

这包括了对仪器的光路、成像系统、图像传感器、标定参数等进行检查和调整，确保其在正常范围内。

2. 标准样本校准影像测量仪的准确性和稳定性还和其所使用的标准样本有密切关系。

校准规范还要求对所使用的标准样本进行校准，以保证其尺寸和形状参数的准确性。

3. 数据处理与质量控制影像测量仪所测得的数据需要进行一定的处理和分析，这也是校准规范所关注的内容之一。

数据处理的质量控制包括了数据采集、处理算法、误差估计等方面，以保证最终的测量结果准确可靠。

4. 现场校准与维护影像测量仪的校准规范需要包括日常维护和定期校准两个方面。

日常维护包括了对仪器检查和清洁、光源和环境的控制等，而定期校准则要求定期对影像测量仪进行校准检查，以确保其保持在一个可接受的范围内。

1. 校准方法的研究影像测量仪校准方法的研究是影像测量领域的热点之一。

针对不同类型的影像测量仪，研究人员提出了各种不同的校准方法，以提高校准的准确性和效率。

常用的影像测量仪校准方法
常用的影像测量仪校准方法包括以下几种：
1. 成像歧变的探测误差校准：通过镜头挑选不同的放大倍数，并选取适当的规范圆，使圆的像占据视场的2/9。

在9个位置计量圆的中心坐标，并以单轴坐标变化的最大值作为计量效果。

2. 照明影响的探测误差校准：将规范图形板安置在水平工作台上，采用轮廓光照明。

挑选最大、最小和中间的扩大倍数，选取适合的规范圆，使圆的成像占据视场的2/3。

使用“整体提取圆”的方法提取圆的边缘，并计算圆直径。

3. 二维长度计量示值误差校准：使用玻璃刻线尺，在水平轴向和对角线方向各计量2个位置，再由客户任意指定一个位置，共7个位置实施校准计量。

每一个位置计量5个长度，每一个长度计量3次，记录测量值和标准值的差，得出105个示值误差值。

4. Z轴长度计量示值误差校准：使用量块竖立在工作台上，利用表面光照明，运用自动聚焦的方式瞄准工作台和量块上表面，计量Z方向量块高度值，与名义值相比，明确仪器Z轴长度计量示值误差。

5. 图像质量校正：影像质量校正是指对采集的影像进行质量检查和处理，以提高影像质量和减少噪声。

具体方法包括背景校正、光源校正和噪声校正。

通过以上步骤，可以对影像测量仪进行全面的校准，确保其测量结果的准确性和可靠性。
