液压技术基础知识

第一讲液压传动基础知识一、什么是液压传动？定义：利用密闭系统中的压力液体实现能量传递和转换的传动叫液压传动。

液压传动以液体为工作介质，在液压泵中将机械能转换为液压能，在液压缸（立柱、千斤顶）或液压马达中将液压能又转换为机械能。

二、液压传动系统由哪几部分组成？液压传动系统由液压动力源、液压执行元件、液压控制元件、液压辅助元件和工作液体组成。

三、液压传动最基本的技术参数：1、压力：也叫压强，沿用物理学静压力的定义。

静压力：静止液体中单位承压面积上所受作用力的大小。

单位：工程单位kgf/cm 2法定单位：1MPa （兆帕）=106Pa （帕）1MPa （兆帕）~10kgf/ce2、流量：单位时间内流过管道某一截面的液体的体积。

单位：工程单位：L/min （升/分钟）法定单位：m 3/s四、职能符号：定义：在液压系统中，采用一定的图形符号来简便、清楚地表达各种元件和管道，这种图形符号称为职能符号。

作用：表达元件的作用、原理，用职能符号绘制的液压系统图简便直观；但不能反映元件的结构。

如图：过滤器 /VNX五、常用密封件：1.O 形圈：常用标记方法：公称外径（mm ）截面直径（mm ）2•挡圈（0形圈用）：3. 常用标记方法：挡圈ADXdXa千斤顶双向锁 截止阀安全阀A 型（切口式）；D 外径（mm ）；d 内径（mm ）；a 厚度（mm ）第二讲控制阀；液控单向阀；单向锁一、控制阀：1. 定义：在液压传动系统中，对传动液体的压力、流量或方向进行调节和控制的液压元件统称为控制阀。

2. 分类：根据阀在液压系统中的作用不同分为三类：压力控制阀：如安全阀、溢流阀流量控制阀：如节流阀方向控制阀：如操纵阀液控单向阀双向锁3. 对阀的基本要求：（1）工作压力和流量应与系统相适应；（2）动作准确，灵敏可靠，工作平稳，无冲击和振动现象；（3）密封性能好，泄漏量小；（4）结构简单，制作方便，通用性大。

二、液控单向阀结构与原理：1. 定义：在支架液压系统中用以闭锁液压缸中的液体，使之承载的控制元件为液控单向阀。

物理液压初中知识归纳总结物理液压是力学的一个重要分支，涉及的内容丰富而广泛。

在初中物理课程中，学生们接触到的液压知识主要包括液压原理、液压机械和液压系统等方面。

本文将从这三个方面对初中物理液压知识进行归纳总结。

一、液压原理液压原理是液压学的基础，它解释了液体在封闭容器中传递压力的原理。

初中物理中常用到的液压原理有帕斯卡定律和液体的传压原理。

1. 帕斯卡定律帕斯卡定律是物理液压学的核心定律之一。

它的内容是：在静止的液体中，施加在封闭容器的任何一个部分上的外力，都会均匀地传递到液体的其他部分，并且方向相同。

也就是说，液体传递压力的方式是平衡的，并且所受力的大小和方向与施加在容器上的力相同。

2. 液体的传压原理液体的传压原理指的是在连通的液体中，无论液体的形状和压力如何变化，液体的压强都是相同的。

这是由于液体是不可压缩的，当液体受到外力压缩时，其压强会在整个液体中传递。

二、液压机械液压机械是利用液压原理设计和制造的一种机械装置，可以完成一定的工作任务。

常见的液压机械有液压千斤顶、液压刹车、液压舵机等。

1. 液压千斤顶液压千斤顶是一种常用的液压机械装置，它可以通过液体传递压力，实现大力量的传递和物体的抬举。

使用液压千斤顶时，液体通过活塞的运动产生压力，然后通过液压系统将压力传递给另一个活塞，从而实现千斤顶的工作。

2. 液压刹车液压刹车是一种常见的安全装置，它利用液体传递压力，实现汽车刹车系统的工作。

当驾驶员踩下刹车踏板时，液体通过液压系统传递压力，使刹车片与刹车盘接触，从而达到刹车的效果。

3. 液压舵机液压舵机是一种用于控制船舶和飞机方向的液压机械装置。

它通过液体传递压力，使舵机活塞产生力，从而实现船舶或飞机的转向。

三、液压系统液压系统由液压能源装置、液压传动装置和液压执行装置组成，可以用于各种工业机械和设备中。

常见的液压系统有油压机、液压船闸和液压助力转向系统等。

1. 油压机油压机是一种利用液压系统实现工作的机械设备。

液压理论知识点总结一、液压的基本概念液压是一种利用液体传递能量的控制技术，液压系统由液压油、液压泵、液压阀和液压缸等组成。

液压系统通过控制液体的流动和压力，来实现各种动力传递和控制功能，广泛应用于工程机械、冶金设备、航空航天等领域。

1. 液压系统的组成及工作原理液压系统由液压源、执行元件、控制元件、辅助元件等组成。

液压泵通过将电力转化为液压能，提供动力源；液压缸、液压马达等执行元件通过液压能传递动力；液压阀通过控制液体的流动和压力，实现液压系统的控制功能；辅助元件如油箱、过滤器等则起到辅助作用。

2. 液压传动的基本原理液压传动通过控制和改变液体的流动和压力，来实现能量的转换和传递。

基本上可以分为两大类：液压传动和液压控制。

液压传动是指利用液压力来传递机械能，如液压缸、液压马达等；液压控制是指利用液压来控制各种执行元件，如液压阀、液压调速器等。

3. 液压系统的应用领域液压系统广泛应用于各个行业和领域，如工程机械、冶金设备、航空航天、汽车工程、船舶工程等。

液压系统具有功率密度高、传动稳定、动力输出平稳等优点，因此在这些领域有着不可替代的作用。

二、液压油的基本性能及选择液压油是液压系统中的能量传递介质，具有一定的密度、黏度、抗氧化性、抗乳化性等性能。

在选择液压油时，需要考虑系统的工作环境、工作条件、温度等因素，选择合适的润滑油品种和牌号。

1. 液压油的物理性能液压油的物理性能包括密度、黏度、凝固点、燃点、闪点等。

这些性能直接影响了液压系统的工作稳定性和可靠性。

2. 液压油的化学性能液压油的化学性能包括抗磨性、抗氧化性、抗乳化性等。

这些性能直接影响了液压系统的寿命和维护成本。

3. 液压油的选择原则液压油的选择需要考虑系统的工作环境、工作条件、温度等。

选择合适的润滑油品种和牌号，是确保液压系统正常工作和延长系统寿命的关键。

三、液压泵的类型及原理液压泵是液压系统中的动力源，根据其工作原理和结构特点可以分为很多不同的类型。

液压原理知识点总结一、液压原理的基本概念1. 液压系统：液压系统是一种利用液体传递能量的系统，由液压传动装置、液压执行器、液压控制元件和液压执行元件等组成。

液压系统广泛应用于冶金、工程机械、船舶、航空、航天、汽车等领域。

2. 液压传动：液压传动是利用液体传递压力和能量的一种传动方式。

液压传动具有传动平稳、传动距离远、传动力矩大等特点。

3. 液压执行元件：液压执行元件是将液压传动产生的能量转化为机械运动的元件，例如液压缸、液压马达等。

4. 液压执行器：液压执行器是液压系统中的一种机械设备，用于转换液压能为机械能。

液压执行器包括液压缸、液压马达等。

5. 液压控制元件：液压控制元件是用于控制液压系统中液体的流量、压力、方向和进行各种操作的设备，如液压阀、液压泵等。

6. 液压传动装置：液压传动装置是用于转换、控制和传递压力、流量、方向等参数的装置，包括液压泵、液压阀、液压油缸等。

二、液压传动的基本原理1. 液压原理：液压原理是描述液体在封闭容器中的不可压缩性和传递压力的原理。

液压原理主要涉及到流体静力学、流体动力学、密封技术、液压元件、流体管路等方面。

2. 流体的不可压缩性：流体的不可压缩性是指在一定温度和压力下，流体的体积几乎不受压力的影响。

这一特性是液压传动能够实现力和能量的传递的基础。

3. 布拉伯定律：布拉伯定律是流体力学中的基本定律，它描述了在一个封闭系统中，流体的压力和流体体积之间的关系，即P1V1=P2V2。

这一定律对于液压传动中的压力传递和流体体积变化具有重要意义。

4. 压力传递：液体在受到外部压力作用时，会均匀传递到容器内的各个部分。

这种特性使得液压传动系统可以实现泵送、拉伸、压缩等工作。

5. 流体力学：液压传动中涉及到的流体力学主要研究流体的静力学和动力学特性，以及管道流体的压降、阻力、管道设计等方面。

流体力学的研究有助于优化液压系统的设计和使用。

6. 液压元件：液压元件是液压系统的组成部分，包括油泵、液压阀、液压缸、油箱等。

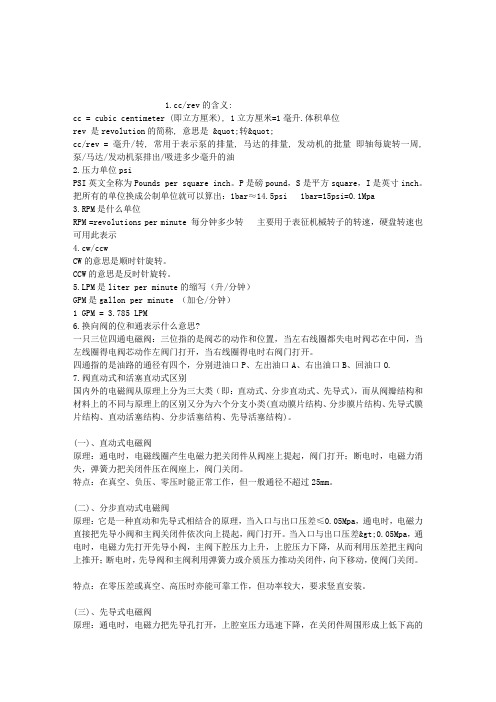

/rev的含义:cc = cubic centimeter (即立方厘米), 1立方厘米=1毫升.体积单位rev 是revolution的简称, 意思是 "转"cc/rev = 毫升/转, 常用于表示泵的排量, 马达的排量, 发动机的批量即轴每旋转一周, 泵/马达/发动机泵排出/吸进多少毫升的油2.压力单位psiPSI英文全称为Pounds per square inch。

P是磅pound，S是平方square，I是英寸inch。

把所有的单位换成公制单位就可以算出：1bar≈14.5psi 1bar=15psi=0.1Mpa3.RPM是什么单位RPM =revolutions per minute 每分钟多少转主要用于表征机械转子的转速，硬盘转速也可用此表示4.cw/ccwCW的意思是顺时针旋转。

CCW的意思是反时针旋转。

5.LPM是liter per minute的缩写（升/分钟）GPM是gallon per minute （加仑/分钟）1 GPM = 3.785 LPM6.换向阀的位和通表示什么意思?一只三位四通电磁阀：三位指的是阀芯的动作和位置，当左右线圈都失电时阀芯在中间，当左线圈得电阀芯动作左阀门打开，当右线圈得电时右阀门打开。

四通指的是油路的通径有四个，分别进油口P、左出油口A、右出油口B、回油口O.7.阀直动式和活塞直动式区别国内外的电磁阀从原理上分为三大类（即：直动式、分步直动式、先导式），而从阀瓣结构和材料上的不同与原理上的区别又分为六个分支小类(直动膜片结构、分步膜片结构、先导式膜片结构、直动活塞结构、分步活塞结构、先导活塞结构)。

(一)、直动式电磁阀原理：通电时，电磁线圈产生电磁力把关闭件从阀座上提起，阀门打开；断电时，电磁力消失，弹簧力把关闭件压在阀座上，阀门关闭。

特点：在真空、负压、零压时能正常工作，但一般通径不超过25mm。

(二)、分步直动式电磁阀原理：它是一种直动和先导式相结合的原理，当入口与出口压差≤0.05Mpa，通电时，电磁力直接把先导小阀和主阀关闭件依次向上提起，阀门打开。

液压传动基础知识试题及答案一、选择题（每题3分，共30分）1. 液压传动系统中的工作介质是（）A. 气体B. 液体C. 固体D. 混合介质答案：B2. 以下哪个部件不属于液压泵的组成部分（）A. 活塞B. 齿轮C. 叶轮D. 阀门答案：D3. 液压缸按结构形式可分为（）A. 柱塞缸、膜片缸、叶片缸B. 齿轮缸、柱塞缸、叶片缸C. 齿轮缸、膜片缸、柱塞缸D. 膜片缸、叶片缸、齿轮缸答案：A4. 以下哪个部件属于液压系统的执行元件（）A. 液压泵B. 液压缸C. 液压马达D. 溢流阀答案：B5. 液压系统中的压力油路是指（）A. 从油箱到液压泵的油路B. 从液压泵到执行元件的油路C. 从执行元件到油箱的油路D. 从油箱到溢流阀的油路答案：B6. 以下哪个部件用于调节液压系统的工作压力（）A. 溢流阀B. 节流阀C. 换向阀D. 压力继电器答案：A7. 液压系统的泄漏主要发生在（）A. 液压泵B. 液压缸C. 阀门D. 管道答案：D8. 以下哪个部件用于实现液压系统的换向（）A. 溢流阀B. 节流阀C. 换向阀D. 压力继电器答案：C9. 液压系统的压力单位是（）A. MPaB. PaC. barD. N/mm²答案：A10. 以下哪个部件不属于液压系统的辅助元件（）A. 油箱B. 油管C. 油滤器D. 电动机答案：D二、填空题（每题3分，共30分）11. 液压传动系统中的工作介质是__________。

答案：液体12. 液压泵是将__________能转换为__________能的装置。

答案：机械、液压13. 液压缸按结构形式可分为__________、__________、__________。

答案：柱塞缸、膜片缸、叶片缸14. 液压系统中的压力油路是指__________到__________的油路。

答案：液压泵、执行元件15. 以下部件中，属于液压系统执行元件的是__________、__________。
