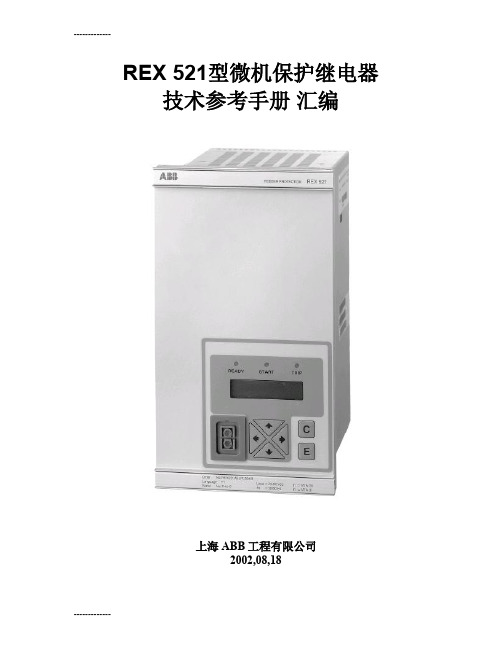

REX 521型微机保护继电器技术参考手册汇编上海ABB工程有限公司2002,08,181. 概述REX521建立在RED500平台上,是REF54_型馈线终端的一种简化产品。
它是综合保护、控制、测量、监视和通信为一体的微机终端。
本手册阐述REX521终端的概貌、及其配置。
首先是概述,第二部分逐项描述了基本配置和中级配置等两种的标准配置的概况,第三部分到第六部分介绍了信号路径及其功能,第七部分为应用举例。
最后是附录,为原版Copy的技术数据和外部结线图,以供查阅防止误导。
REX 521 和RED 500 平台在功能模块介绍上的不同在CD-ROM“功能的技术介绍” (1MRS 750889-MUM)的功能模块的介绍方面, REX521 和RED 500 平台在某些方面有所不同。
首先,某些术语是指其他产品而不是REX521,其次,有某些数据仅适用于REX521:• 在试验某一功能模块时,READY 指示灯闪烁。
• 事件标识位1仅适用于SPA 通讯。
• 不能实现直接控制自动重合闸的功能。
REX521输入、输出量一览表:REX521的输出继电器接点能力REX521 机箱安装尺寸:请参阅下图中的标准19英寸的1/3 (表中第二项)。
REX521的整定范围一览表:REX521的通信串口:面前一个背后两个,全是光纤通信口。
背后串口的通信规约LON/IEC/SPA 可选。
表1.-1 REX 521的两种标准配置表1.-2 REX521的保护功能表1.-3 REX521的控制功能表 1.-4 REX521的测量功能表 1.-5 REX 521的状态监测功能表 1.-6 REX 521电源质量监视功能基本配置和中级配置的主要区别在于,中级配置增加了方向接地保护。
B01和B02以及M01和 M02之间的区别是,B02 和M02增加了自动重合闸功能。
2. 信号路径总图表示除模拟量信号外的输入、输出的功能控制的耒龙去脉的信号路径图图:2.-1 信号路径总图概念2.1. 数字量输入为了实现不同的功能,数字量输入(DI1...DI9) 要连接到功能模块的输入口,或直接连接到输出回路。
FXPLC使用手册[FXPLC可编程控制器主要特点]FXPLC-10MR是自主研发的可编程控制器,指令格式兼容日本三菱的PLC,具有简单、可靠、易用的特点。
除了基本的指令表编程方式外,也可以采用梯形图进行编程,然后通过与FXPLC配套的软件下载程序到PLC中去,FXPLC系列PLC没有读程序的功能,不能从FXPLC中读出程序,不可解密,请注意保存原程序。
为了更好的使用FXPLC,请您认真阅读本手册。
[FXPLC可编程控制器概要]●输入6-24点。
●输出4-16点●辅助继电器256个●定时器T 8-64个●计数器C 8-32个●定时器基准动态调节:0.01秒—2.5秒●数据存储器100个●程序1000步,不需要电池保存。
●基本指令:27种●功能指令:29种●内置开关电源,直接使用220V,向外提供24V/50mA电源。
●内置MODBUS通信协议功能。
●内置10位A/D双电位器功能,数值:0-1023可调●内置远行/停止开关【FXPLC 可编程控制器编程语言】●指令表编程指令表是以LD、AND、OUT等顺序控制指令输入方式,这种方式是写顺序程序是基本输入方式,但控制内容难于看懂,建议不用。
●梯形图编程梯形图程序是采用顺序控制信号及软元件号,在图形的画面上作出序控制的电路图的方法,这种方法是用触点符号与线圈符号表示顺序控制回路,因而容易理解程序的内容,但最终还是生成指令表的。
【FXPLC 可编程控制器的各种软元件】●输入(X)各基本单元中,按X000-X007。
等是按8进制的方式分配输入继电下载程序的时候,可以通过选择输入滤波器的滤波值更改输入滤波时间,也时可以用指令更改滤波值,同时也可以通过刷新指令即时更新输入端口的物理状态达到高速输入的目的。
●输出(Y)各基本单元中,输出Y0-Y7。
等是按8进制的方式分配输出继电器可以通过快速指令,立即刷新输出。
●辅助继电器(M)是可编程控制器内部具有的继电器,这种继电器有别于输入输出继电器,它不能获取外部的输入,也不能直接驱动外部负载,只能在程序中无限使用,FXPLC中总共有256个辅助继电器。
第二章 REF542培训资料1 REF542简单介绍REF542将33KV 开关柜应用的控制、测量、保护、监视和自诊断、通信所有二次功能组合为一体,成为一个用于电力分配和监管的完整且有效的系统。
REF542主要由两个部分组成;分别是一个主机单元和一个本地可独立操作的人机界面(HMI).1.1 REF542 PLUS 的人机界面(HMI)人机界面(HMI)安装在33KV GIS开关柜的柜门板上。
完全可以对开关柜实施就地监控,主要是用来就地操作开关的一次设备、整定保护参数、查阅事件和测量值、复位报警信号和改变本单元的工作方式。
1.1.1面板具有一个背光式的液晶显示器(LCD)、8个按键、12盏LED灯、一个电子钥匙感应器、一个PC机接口和3个条状指示器。
1.1.2人机界面的液晶显示器(LCD)LCD的左半部用于显示开关柜内REF542 PLUS 所控制一次系统的单线图,和3个条状指示器的注释(M1=IL1、M2=IL2、M3=IL3)及控制模式/更改保护模式;LCD的右半部用于一些缩略显示的相关信息(如测量和保护等)。
同时若静止状态维持20分钟后LCD的背景光自动熄灭。
1.1.3 单元运行指示灯(Ready)本单元处于运行状态时,此绿色LED点亮;本单元不工作或电源中断时,此LED熄灭。
1.1.4 系统通信(Network Communication)本单元检测到内含通信模块时,此LED呈绿色状态;本单元未含通信模块或通信失败时,此LED由绿色切换成红色。
当本单元没设置通信功能时,此LED熄灭。
1.1.5 报警(Alarms)当报警信号出现时,此LED呈红色状态。
注意此灯点亮时必须先排除故障并确认报警信号,否则无法执行断路器合闸操作或下载新的设置程序。
1.1.6 违规操作(Interlocking Error)此LED通常呈绿色状态。
当用户试图执行违背已编入联锁条件程序的操作时,此LED 随即切换成红色。
浪潮英信服务器BIOS用户手册文档版本V2.2 发布日期2022-10-12版权所有© 2021-2022浪潮电子信息产业股份有限公司。
保留一切权利。
未经本公司事先书面许可,任何单位和个人不得以任何形式复制、传播本手册的部分或全部内容。
环境保护请将我方产品的包装物交废品收购站回收利用,以利于污染预防,共同营造绿色家园。
商标说明Inspur浪潮、Inspur、浪潮、英信是浪潮集团有限公司的注册商标。
本手册中提及的其他所有商标或注册商标,由各自的所有人拥有。
内容声明您购买的产品、服务或特性等应受浪潮集团商业合同和条款的约束。
本文档中描述的全部或部分产品、服务或特性可能不在您的购买或使用范围之内。
除非合同另有约定,浪潮集团对本文档的所有内容不做任何明示或默示的声明或保证。
文档中的示意图与产品实物可能有差别,请以实物为准。
本文档仅作为使用指导,不对使用我们产品之前、期间或之后发生的任何损害负责,包括但不限于利益损失、信息丢失、业务中断、人身伤害,或其他任何间接损失。
本文档默认读者对服务器产品有足够的认识,获得了足够的培训,在操作、维护过程中不会造成个人伤害或产品损坏。
文档所含内容如有升级或更新,恕不另行通知。
技术支持客户服务电话:4008600011地址:中国济南市浪潮路1036号浪潮电子信息产业股份有限公司邮箱:***************邮编:250101前言摘要本手册介绍服务器BIOS设置的相关内容。
目标受众本手册主要适用于以下人员:●技术支持工程师●产品维护工程师建议由具备服务器知识的专业工程师参考本手册进行服务器运维操作。
符号约定在本文中可能出现下列标志,它们所代表的含义如下。
图标说明如不当操作,可能会导致死亡或严重的人身伤害。
如不当操作,可能会导致中度或轻微的人身伤害。
如不当操作,可能会导致设备损坏或数据丢失。
为确保设备成功安装或配置,而需要特别关注的操作或信息。
对手册内容的描述进行必要的补充和说明。
Parts ManualZ 254F / 967954001-00 Please read the operator manual carefully and make sure you understand the instructionsbefore using the machine. Gasoline containing a maximum of 10% ethanol (E10)is permitted for use in this machine.The use of gasoline with more than 10% ethanol(E10) will void the product warranty.114 08 93-27 Rev. 3When you need spare parts or support in service questions,warranty issues, etc., please consult the followingprofessional:Engine Transmission This manual belongs to the machine withthe manufacturing number:Manufacturing NumberThe machine’s manufacturing number can be found on the printed plate affixed to the engine compartment.Stated on the plate, from the top are:• The machine’s type designation (I.D.).• The manufacturer’s type number (Model).• The machine’s serial number (Serial no.)Please have the type designation and serial number available when ordering spare parts.©2018 All rights reserved.Orangeburg SC. Printed in U.S.A.CONTENTSFRAME (4)ENGINE MOUNTING, GUARDS & MUFFLER (6)STEERING (8)IGNITION SYSTEM (10)BRAKE / LIFT (12)HYDRAULIC PUMP-MOTOR (14)WHEELS & TIRES (16)MOWER DECK / CUTTING DECK (18)SEAT (20)DECALS (22)Illustrations may or may not represent the actual assemblies and it is not recommended to use this manual as a guide to assemble or disassemble the mower.NOTE: All fasteners are Grade 5 unless otherwise specified.FRAME4Z 254F, 967954001-005ENGINE MOUNTING, GUARDS & MUFFLER6Z 254F, 967954001-007STEERING8Z 254F, 967954001-009IGNITION SYSTEM10Z 254F, 967954001-00BRAKE / LIFTZ 254F, 967954001-00HYDRAULIC PUMP-MOTORZ 254F, 967954001-00WHEELS & TIRESZ 254F, 967954001-00MOWER DECK / CUTTING DECKZ 254F, 967954001-001954122728291831161420262510202231771321192120SEATZ 254F, 967954001-0021DECALS22Z 254F, 967954001-00232018-10-25 JSE/SR。
Coo l mayFX2NC系列PLC用户手册版权所有:深圳市顾美科技有限公司系列PLC用户手册..安全注意事项 (1)1.FX2NC系列PLC概述 (2)1-1.功能简介 (2)1-2.型号命名 (2)1-3.型号规格 (3)1-4.性能参数一览表 (3)1-5.产品外观 (5)1-6.I/O点分布以及开关量模拟量接线图 (6)2.资源集 (7)3.PLC指令集简介 (8)3-1.基本逻辑指令一览表 (8)3-2.步进顺控指令说明 (8)3-3.功能指令一览表(和三菱PLC对照表) (9)3-4.内置高速计数器输入分配表 (10)3-5.软元件编号、错误代码一览表 (10)4.模拟扩展模块的应用 (13)4-1.模拟扩展模块的应用1 (13)4-2.模拟扩展模块的应用2 (13)5.组网 (14)附录1:coolmay FX2NC系列PLC的Modbus通信使用手册......................................................24-28附录2:coolmay FX2NC系列PLC和三菱PLC的比较 (29)安全注意事项——关于产品操作的基本说明在使用本产品之前,请仔细阅读相关手册,同时在非常注意安全的前提下,正确进行操作。
下面的内容只针对FX2NC系列产品。
注意●请勿将电源线与通讯电缆捆缚在一起或靠得太近,应保持10cm 以上距离。
●请不要随意拆卸一体机或改装接线。
否则会引起故障、误动作、损失、火灾。
●当产品发出异味或异常声音时,请立即关闭电源开关●安装本产品时,请务必拧紧螺丝,避免脱落。
●请正确地运输、安装、存储、装配及维护本产品,否则可能造成产品的损坏。
危险!●请在确认了本产品的电源电压范围和正确接线之后再通电,以避免损坏。
●通电时请不要接触端子,以免引起触电。
●请不要打开外壳。
●在安装及拆卸产品时,请务必切断所有电源,否则将引起设备误动作和故障。
REFLEXW软件使用指南一说明本手册主要用来指导用户如何使用REFLEXW软件,它并不包括所有的细节。
如果需要了解全部细节,请参阅英文版手册。
二安装及打开软件安装软件时,只需点击setup即可。
另外,必须安装软件狗的驱动程序CbnSetup.exe,安装时也是点击即可。
打开软件时,必须将软件狗插到并口上,然后从“开始”→“程序”→“REFLEX”→ “REFLEXW”进入。
当显示出“Projectdirectory”菜单时,即可使用该软件。
(最好在桌面上建立快捷键)。
进入菜单后,建议选择菜单中的“new project”, 出现“enter name of the new project”。
输入任务名(如a1等),点击OK, 进入“Reflex_win”主菜单。
点击“Modules”, 选择各相关模块。
三输入和第一次显示GPR数据下面介绍如何输入和显示GPR数据,我们用MALA公司的RAMAC/GPR数据做例子,用其它数据时仅需改变一些选项即可。
一、输入GPR数据1.进入2D数据分析(2D-dataanalysis)2.用选项File/Open/import(文件/打开/输入)进入import(输入)菜单,此时出现REFLEXWData Import(数据输入)菜单(见右图)3.输入下列参数:input format(输入格式):RAMACoutput format(输出格式):16 bit integer(16 位整数)filename specification(指定文件名):original name(原始名,举例)选择X或Y作为剖面方向(ProfileDirection)及Y或X作为剖面常数(ProfileConstant)选择道增量(traceincrement)和/或坐标(coordinates)是否从原始数据读出(从ControlOption)4.点击选项Convert to Reflex,出现一个文件打开菜单,并在任务目录下出现子目录ASCII。
红外一体化网络摄像机用户使用手册V1.0--目录--第一章产品简介...........................................................................- 2 -1.1主要功能及特点 (2)1.2主要应用 (3)第二章安装...................................................................................- 3 -2.1注意事项 (3)2.2接口及说明 (4)2.2.1后面板图与说明 (4)2.2.2接线图与说明 (5)2.3硬件安装 (6)2.3.1报警输出连接说明 (6)2.3.2网线的制作 (7)第三章参数配置...........................................................................- 8 -3.1通过IE浏览器进行参数配置 (9)附录................................................................................................- 9 -本手册适用于IPR54XX系列第一章产品简介网络摄像机是集传统的模拟摄像机和网络视频服务器于一体的嵌入式数字监控产品。
采用嵌入式Linux操作系统和高端SOC硬件平台,系统调度效率高,代码固化在Flash中,体积小,具有较高稳定性和可靠性。
1.1主要功能及特点基本功能Ø视频压缩技术:采用H.264视频压缩技术,压缩比高,且处理非常灵活。
Ø网络功能:支持完整的TCP/IP协议簇,支持视频、报警、语音数据,内置WEB浏览器,支持IE访问。
Ø心跳功能:通过心跳机制,管理主机可实时了解前端网络摄像机的运行状态。
ØPTZ控制功能:云台的控制,支持众多解码器协议及球机类型。
REF 54_中文操作手册目录:1、REF54_型保护电驿.....................................................................错误!未定义书签。
2、MMI/MIMIC 图形操作特性.........................................................错误!未定义书签。
2.1、按钮介绍.............................................................................错误!未定义书签。
2.2、控制按钮.............................................................................错误!未定义书签。
2.2.1、在MIMIC窗口中的开关设备控制......................错误!未定义书签。
2.3、规划.....................................................................................错误!未定义书签。
3、MMI操作层次..............................................................................错误!未定义书签。
3.1、使用层.................................................................................错误!未定义书签。
3.1.1、MIMIC窗口..............................................................错误!未定义书签。
3.1.2、MEASUREMENT窗口.............................................错误!未定义书签。
3.1.3、EVENT窗口.............................................................错误!未定义书签。
3.1.4、ALARM窗口............................................................错误!未定义书签。
3.2、密码.....................................................................................错误!未定义书签。
3.3、技术层.................................................................................错误!未定义书签。
3.3.1、参数的选单系统....................................................错误!未定义书签。
3.3.2、选单..........................................................................错误!未定义书签。
3.3.3、参数选单.................................................................错误!未定义书签。
3.3.4、选单间的移动........................................................错误!未定义书签。
3.5、参数设定.............................................................................错误!未定义书签。
3.6 、储存参数...........................................................................错误!未定义书签。
4、指示灯、输出及缓存器的确认及复归..................................错误!未定义书签。
4.1、保护电驿的指示................................................................错误!未定义书签。
4.2、保护功能指示....................................................................错误!未定义书签。
4.3、自我诊断.............................................................................错误!未定义书签。
4.4、绿色LED指示灯...............................................................错误!未定义书签。
4.5、黄色LED指示灯...............................................................错误!未定义书签。
4.6、红色LED指示灯 (21)1、REF54_型保护电驿REF54_型保护电驿设计使用于电力系统的保护、控制、量测及监视。
它能使用于任何型式的开关控制盘,包含单总线、双总线及其它复杂系统。
保护电驿的电流、电压输入,可为传统式的比流器及比压器或者电流及电压传感器。
REF54_型保护电驿操作于多任务多处理器环境、数字信号处理,结合了功能强大的CPU及分布式I/O信号处理,并且改善保护电驿的动作反应时间及精密度。
MMI包含一个可显示不同窗口的显示板,在MMI中指导使用者如何操作及处理。
2、MMI/MIMIC 图形操作特性保护电驿的前端面版包含:一个图形的显示板,具有128x160个像点的分辨率。
由列组成并分割成两个窗口。
主窗口:提供开关设备、事件、量测、控制、警报及保护电驿的参数等详细资料。
辅助窗口:提供保护电驿相关的动作指示、警报及操作辅助讯息。
具有三个按钮。
做为开关设备的控制。
具有八个可规划的警报LED,根据规划可有不同的颜色(不亮、绿色、黄色及红色)。
以LED指示连锁控制及测试模式。
具有三个保护功能动作指示。
操作按钮具由四个方向键、一个清除键及一个确认键。
具有一个光纤串行通讯端口。
具有背景亮度及明暗度调整控制。
具有一个可规划的按钮。
具有一个远方现场、控制位置按钮。
图2.1 保护电驿的前端面板2.1、按钮介绍包含一些按钮作为保护电驿的操作。
下表列出各按钮的操作说明:图 2.1 按钮使用于:向上或向下移动光标,以选择所要的选项。
在设定模式中,更改设定值。
使用于:在窗口中移动及选择所要的选单。
设定参数时,左右移动选择所要的设定位。
在使用层时使用于:任何动作指示讯息,在选择的窗口中清除事件或警报。
在技术层中使用于:取消设定模式。
清除所有的的指示讯息。
在使用层中使用于:从使用层中,进入技术层的主选单。
此时按E按钮至少2秒。
在技术层中使用于:从技术层中,回到使用层的MIMIC窗口。
此时按E按钮至少2秒。
在参数群中,进入参数设定模式。
表 2.1.2 按钮功能2.2、控制按钮控制位置按钮使用于根据下表的控制模式:为了能使用及控制开关设备、控制位置开关显示必须是在标示L 的位置。
在此位置任何的远方控制信号将被禁止。
为了能经由远方,控制开关设备的位置状态必须切换到远方模式。
在此位置模式由标示R 的黄色LED指示。
此时面板的所有控制操作将被禁止。
现场及远方操作将被禁止。
数字控制是有效的。
DISABLE 模式动作下,LED 灯不亮。
DISABLE (逻辑)模式动作。
数字控制及PLC 逻辑被使用来选择LOCAL, REMOTE及DISABLE 模式(数字控制是有效的)。
此时逻辑模式下,为标示文字的LED 灯亮。
LOCAL 模式动作。
REMOTE 模式被禁止操作。
REMOTE 模式动作。
LOCAL 模式被禁止操作。
表 2.2.1 控制按钮图2.2.2当LOGIC 位置选择时,控制位置选择顺序。
(在组态规划中有使用COLOCAT 功能)图2.2.3当LOGIC位置不可选择时,控制位置选择顺序。
(在组态规划中未使用COLOCAT功能)2.2.1、在MIMIC窗口中的开关设备控制按键以选择所要控制的开关设备。
投入及打开操作命令,使用O(OPEN)及I(CLOSE)按钮来操作。
由连锁功能的状态来决定命令是将执行或如果操作命令不被允许,则连锁LED灯亮。
控制脉波的长度可调整。
按此按钮,以逐步选择开关设备,直到所要按此按钮,操作开关设备的投入。
按此按钮,操作开关设备的打开。
此按钮,可规划作为不同的用途。
表2.2.4 开关设备控制2.3、规划保护电驿的前端面板,提供有光纤串行通讯连接器。
以经由特殊的RS232连接线连接到PC,型号1MKC950001-1连接线使用于此型电驿。
特殊的PC软件使用于PC与保护电驿间的通讯操作。
3、MMI操作层次MMI/MIMIC有两种主要操作层次:使用层及技术层。
使用层用于量测及监视目的,而技术层则使用于保护电驿的规划及参数设定。
图3 选单层次结构3.1、使用层:使用层中,资料显示于四种窗口:1、MIMIC窗口2、MEASUREMENT窗口3、EVENT窗口4、ALARM窗口左/右方向键,使用于开启所要的窗口。
3.1.1、MIMIC窗口当MIMIC窗口开启时,此时控制开关位置图形规划显示在此窗口中。
在MIMIC窗口中,显示出开关设备的实时状态(隔离开关、断路器等等)。
此MIMIC窗口为此保护电驿的预设窗口。
在MIMIC窗口中,C按钮功能:按C按钮,以复归指示灯。
按C按钮,以取消密码键入。
图3.1.1 MIMIC窗口3.1.2、MEASUREMENT窗口当MEASUREMENT窗口开启时,此时保护电驿的量测值将显示在此显示板上。
此时上/下方向建,使用于窗口中量测列表的卷动。
在MEASUREMENT窗口中,C按钮的功能:如果有动作指示灯亮,则按C按钮2S做复归。
如果没有动作指示灯亮,则按C按钮2S以清除电量的累积值(KWH)。
图3.1.2 MEASUREMENT窗口3.1.3、EVENT窗口操作事件含有最近100个操作中的应用名称、信道数、号码、资料及时间。
最近的纪录事件,存于事件列表中的顶端。
在EVENT窗口中,C按钮的功能:如果有动作指示灯亮,则按C按钮2S做复归。
