燃油电控系统的组成嘿，朋友们！今天咱来聊聊燃油电控系统的组成，这可真是个有趣又重要的玩意儿呢！燃油电控系统就像是汽车的“大脑”和“神经系统”，指挥着燃油的供应和使用。
那它都由啥组成呢？首先就是燃油泵啦，这就好比是人的心脏，不停地把燃油从油箱里抽出来，送往各个需要的地方。
没有它，那可就像人没了心跳一样，车就动不了啦！还有喷油嘴呀，这就像个精准的小喷头，把燃油雾化后喷到汽缸里。
你说它厉不厉害？就像我们喝水要通过嘴巴一样，燃油要进入汽缸也得靠喷油嘴这个“小嘴巴”呢。
传感器也不能少哇！它们就像是汽车的“眼睛”和“耳朵”，时刻感知着各种数据，比如水温、油温、转速啥的。
然后把这些信息传递给“大脑”，让“大脑”做出正确的决策。
你想想，要是没有这些“眼睛”和“耳朵”，那汽车不就成了睁眼瞎，啥都不知道啦？再来说说电控单元吧，这可是整个燃油电控系统的核心啊！它就像是个超级聪明的指挥官，根据传感器传来的信息，精准地控制着燃油泵和喷油嘴的工作。
它可太重要了，要是它出了问题，那车就可能变得不听话，要么没劲儿，要么乱喷油，那可就麻烦咯！节气门呢，就像是汽车的“嗓子眼”，控制着进气量的大小。
它和燃油的供应密切配合，才能让汽车跑得又稳又好。
这些部件相互配合，就像一个团队一样，共同为汽车的正常运行努力着。
它们缺一不可，少了谁都不行呢！你说这燃油电控系统是不是很神奇？咱就说，要是没有这些东西，汽车还能跑起来吗？那肯定不行啊！就像人没了手脚，还怎么走路、干活儿呢？所以啊，我们可得好好爱护这些部件，定期保养，让它们能一直好好工作。
你看，燃油电控系统虽然复杂，但只要我们了解了它的组成和工作原理，是不是就觉得没那么神秘啦？咱开车的时候也能更放心，遇到问题也知道大概是哪里出了毛病。
总之呢，燃油电控系统就是汽车的重要组成部分，它的好坏直接关系到汽车的性能和可靠性。
所以啊，大家可别小瞧了它哟！。

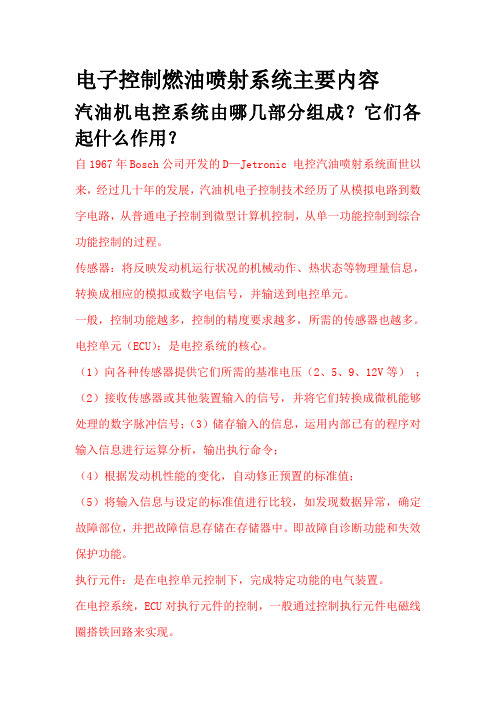

电子控制燃油喷射系统主要内容汽油机电控系统由哪几部分组成？它们各起什么作用？自1967年Bosch公司开发的D—Jetronic 电控汽油喷射系统面世以来，经过几十年的发展，汽油机电子控制技术经历了从模拟电路到数字电路，从普通电子控制到微型计算机控制，从单一功能控制到综合功能控制的过程。
传感器：将反映发动机运行状况的机械动作、热状态等物理量信息，转换成相应的模拟或数字电信号，并输送到电控单元。
一般，控制功能越多，控制的精度要求越多，所需的传感器也越多。
电控单元（ECU）：是电控系统的核心。
（1）向各种传感器提供它们所需的基准电压（2、5、9、12V等）；（2）接收传感器或其他装置输入的信号，并将它们转换成微机能够处理的数字脉冲信号；（3）储存输入的信息，运用内部已有的程序对输入信息进行运算分析，输出执行命令；（4）根据发动机性能的变化，自动修正预置的标准值；（5）将输入信息与设定的标准值进行比较，如发现数据异常，确定故障部位，并把故障信息存储在存储器中。
即故障自诊断功能和失效保护功能。
执行元件：是在电控单元控制下，完成特定功能的电气装置。
在电控系统，ECU对执行元件的控制，一般通过控制执行元件电磁线圈搭铁回路来实现。
汽油机电控系统一般具备哪些控制功能？控制功能的内容是什么？（一）：汽油喷射控制：是电控系统最主要的控制功能。
（1）喷油正时控制，即喷油开始时刻控制，包括根据曲轴转角位置进行控制的同步喷射控制和根据发动机运行工况进行控制的异步喷射控制两种方式。
（2）喷油持续时间控制，即喷油量控制。
包括发动机起动时的喷油持续时间控制，发动机起动后的喷油持续时间控制两种控制程序。
（3）停油控制：包括减速停油控制、超速停油控制及停油后的恢复供油控制。
溢流控制。
（4）电动汽油泵控制：包括发动机起动前电动汽油泵的预运转控制、发动机正常运转时和发动机停机时电动汽油泵运转控制。
（二）：点火控制：是汽油机电控系统的第二个主要功能。
汽油发动机电控系统是一个非常重要的部分，它负责控制汽油发动机的运行。
主要由以下几部分组成：
1.传感器：传感器是电控系统的重要组成部分，它负责监测发动机运行状态并将信息传递给控制器。
常见的传感器包括氧传感器、空气流量传感器、温度传感器等。
2.控制器：控制器是电控系统的核心部分，它根据传感器提供的信息来控制发动机运行。
常见的控制器包括ECU(发动机控制单元)，它负责控制发动机燃油喷射、进气量和排气量等。
3.执行器：执行器是电控系统的执行部分，它根据控制器的指令来控制发动机运行。
常见的执行器包括电动空气流量调节器、电动燃油喷射器等。
4. 电源和连接器：电源和连接器负责为整个电控系统提供电力和连接各个部件。
常见的电源包括汽车电池和发电机，而连接器则负责连接各个部件。
5.故障诊断系统：故障诊断系统是用来监测电控系统中是否存在故障并确定故障原因的系统。
这部分通常包括一个故障码读取器和软件程序。
简述电控发动机燃油系统的组成及汽油流动过程1. 电控发动机燃油系统的组成电控发动机燃油系统是现代汽车发动机的重要组成部分，主要由燃油箱、燃油泵、燃油滤清器、喷油器组成。
下面将对每个部分进行详细介绍：1.1 燃油箱燃油箱是存放汽车燃油的容器，通常位于车辆底部。
燃油箱具有一定的密封性和安全性，以防止燃油泄漏和蒸发。
同时，燃油箱内部还配有油位传感器，用于检测燃油的剩余量，并将信息传递给仪表盘上的燃油指示器。
1.2 燃油泵燃油泵负责将燃油从燃油箱抽送到进气歧管，提供给发动机燃烧使用。
燃油泵通常由电机驱动，通过电控模块控制其运转。
它能够根据发动机的负荷和转速变化自动调整燃油供应量，保证发动机的正常工作。
1.3 燃油滤清器燃油滤清器位于燃油泵和喷油器之间，起到过滤和清洁燃油的作用。
燃油在进入喷油器之前，需经过滤清器，其中的杂质和颗粒物会被滤除，以保证喷油器的正常工作，并防止喷油器堵塞。
1.4 喷油器喷油器是将燃油以雾化方式喷射到发动机气缸中的装置。
喷油器通常通过电控系统来控制其喷油的时机和喷油量，以实现燃油的高效燃烧。
喷油器的工作原理是通过电磁阀控制燃油的流动，使燃油以适当的速度和压力被喷射到气缸中。
2. 汽油流动过程汽油流动过程是指在燃油系统中，从燃油箱到发动机气缸的汽油流动过程。
下面将详细介绍汽油的流动路径和流动过程：2.1 汽油从燃油箱到燃油泵的流动汽油首先从燃油箱中被燃油泵抽送出来。
燃油泵通过电机驱动，利用泵体内部的叶轮产生真空吸力，将汽油从燃油箱中抽取出来，并通过燃油滤清器进行过滤和清洁。
然后，汽油通过燃油泵的出口管道进入高压燃油管路。
2.2 汽油在高压燃油管路中的流动在高压燃油管路中，汽油被燃油泵以一定的压力送到喷油器处。
高压燃油管路中通常配有压力传感器，用于检测燃油的压力，并将信息反馈给电控系统，以便对燃油供应进行控制。
2.3 汽油从喷油器喷射到发动机气缸的流动汽油最终从喷油器以适当的时机和喷射量喷射到发动机气缸中。
