无机房电梯井道设计说明

THJW2000/0.5－JXW变频调速（无机房）载货电梯设计计算书波士顿电梯（苏州）有限公司一、电梯的主要参数二、曳引条件的计算三、平衡系数的计算四、限速器的选型计算五、限速器绳的计算（直径、安全系数）六、安全钳的选型（型式、动作所需提拉力、质量范围）七、缓冲器的选型计算（型式、质量范围、行程）八、轿厢上行超速保护装置的选型计算（类型、质量范围）九、曳引机的选型计算（功率、输出扭矩、速度和主轴负荷）十、曳引轮、滑轮节圆直径与钢丝绳直径的比值计算十一、盘车力的计算十二、悬挂绳或链安全系数计算十三、机房地板受力要求，底坑地面受力要求，使用膨胀螺栓时对井道壁的要求，机房井道的其它要求十四、导轨强度和变形计算十五、轿厢和门系统计算说明十六、轿厢面积、通风面积计算十七、轿厢地坎和轿门至井道内表面的距离计算十八、玻璃门和轿壁的计算（安装固定方式、玻璃轿壁上扶手固定方式的图示说明）十九、轿顶护栏设计二十、轿厢护脚板的安装和尺寸图二十一、开锁区域的尺寸说明图示二十二、轿架的受力强度计算和安全系数二十三、井道顶层和底部空间的计算二十四、操作维修区域的空间计算(主机、控制柜、限速器、盘车操作)二十五、无机房电梯的特殊要求计算二十六、工作区域空间设计说明二十七、机械制停装置的设计说明（安装位置和强度校核）二十八、动态测试和救援说明二十九、电气选型计算（变频器的容量，应急电源容量、接触器、主开关、电缆计算）三十、机械防护的设计和说明一、电梯的主要参数额定载重量：Q=2000kg空载轿厢重量：P1=1800kg对重重量 :W=2800kg随行电缆重量：P2=150kg额定速度：0.5m/s平衡系数：0.5曳引包角：180°曳引方式：4：1悬挂绳（曳引绳）根数：n=5电动机功率：6.0KW时机转速：n=95.5r/min曳引轮直径：D=400mm随行电缆根数：2根随行电缆单位长度质量：104kg/m提升高度：6100mm轿厢尺寸：1850×2400×2200mm（宽×深×高）限速器型号：OX-187宁波奥德普电梯配件有限公司安全钳型号：SAQ4佛山市南海区永恒电梯配件厂缓冲器型号：轿厢：ZDQ-A-12 沈阳祺盛机械有限公司对重：ZDQ-A-13 沈阳祺盛机械有限公司钢丝绳规格：10NAT8×19S+FC1370/1770ZS 无锡通用导轨：轿厢：T89/B；浙江浩圣电梯导轨有限公司：对重：TK5A；浙江浩圣电梯导轨有限公司二、曳引条件的计算电梯曳引必须满足下列条件：T1/T2×C1×C2≤e fα式中T1/T2轿厢处于125%额定载荷下，轿厢位于最低层站及空载轿厢位于最高层站情况下，曳引轮两边曳引绳中的最大静拉力与最小静拉力之比。

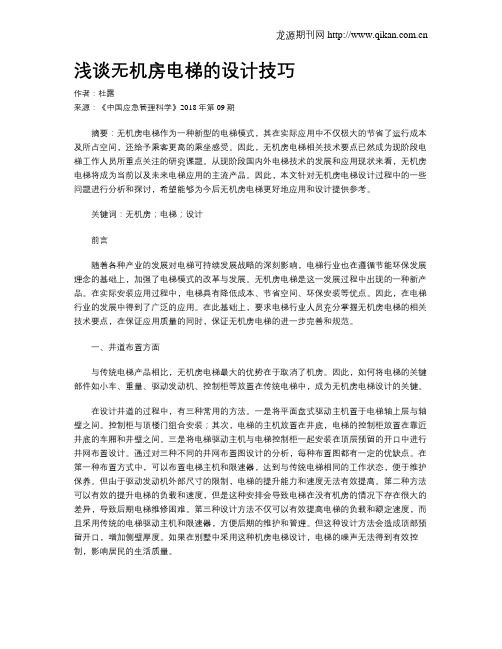

浅谈无机房电梯的设计技巧作者：杜露来源：《中国应急管理科学》2018年第09期摘要：无机房电梯作为一种新型的电梯模式，其在实际应用中不仅极大的节省了运行成本及所占空间，还给予乘客更高的乘坐感受。

因此，无机房电梯相关技术要点已然成为现阶段电梯工作人员所重点关注的研究课题。

从现阶段国内外电梯技术的发展和应用现状来看，无机房电梯将成为当前以及未来电梯应用的主流产品。

因此，本文针对无机房电梯设计过程中的一些问题进行分析和探讨，希望能够为今后无机房电梯更好地应用和设计提供参考。

关键词：无机房；电梯；设计前言随着各种产业的发展对电梯可持续发展战略的深刻影响，电梯行业也在遵循节能环保发展理念的基础上，加强了电梯模式的改革与发展。

无机房电梯是这一发展过程中出现的一种新产品。

在实际安装应用过程中，电梯具有降低成本、节省空间、环保安装等优点。

因此，在电梯行业的发展中得到了广泛的应用。

在此基础上，要求电梯行业人员充分掌握无机房电梯的相关技术要点，在保证应用质量的同时，保证无机房电梯的进一步完善和规范。

一、井道布置方面与传统电梯产品相比，无机房电梯最大的优势在于取消了机房。

因此，如何将电梯的关键部件如小车、重量、驱动发动机、控制柜等放置在传统电梯中，成为无机房电梯设计的关键。

在设计井道的过程中，有三种常用的方法。

一是将平面盘式驱动主机置于电梯轴上层与轴壁之间。

控制柜与顶楼门组合安装；其次，电梯的主机放置在井底，电梯的控制柜放置在靠近井底的车厢和井壁之间。

三是将电梯驱动主机与电梯控制柜一起安装在顶层预留的开口中进行井网布置设计。

通过对三种不同的井网布置图设计的分析，每种布置图都有一定的优缺点。

在第一种布置方式中，可以布置电梯主机和限速器，达到与传统电梯相同的工作状态，便于维护保养。

但由于驱动发动机外部尺寸的限制，电梯的提升能力和速度无法有效提高。

第二种方法可以有效的提升电梯的负载和速度，但是这种安排会导致电梯在没有机房的情况下存在很大的差异，导致后期电梯维修困难。

无机房电梯安装施工方案1.前期准备工作1.1确定电梯安装的位置和楼层，并制定详细的施工计划。

1.2进行现场勘测，测量电梯井道尺寸和周围环境，以便于后续的设计和施工。

1.3确定安装电梯所需的材料和设备，并进行采购。

2.设计和制造电梯井道2.1根据现场测量结果，设计电梯井道的尺寸和结构。

2.2根据设计图纸制造井道的钢骨架，并进行质量检查。

2.3安装井道的钢骨架，确保结构牢固和稳定。

3.安装电梯轨道3.1根据设计图纸制造电梯轨道的导轨和导向装置。

3.2将导轨安装在井道钢骨架的相应位置。

3.3安装导向装置，确保电梯在运行过程中的稳定性和安全性。

4.安装电梯机房设备4.1安装电梯机房的主机和控制系统，确保其正常运行。

4.2安装电梯井道的照明系统和通风系统，以保证工作环境的安全和舒适。

4.3将电梯机房的设备与电梯井道进行连接，并进行相应的调试和测试。

5.安装电梯底坑和顶坑5.1挖掘和清理电梯井道的底坑和顶坑。

5.2安装底坑轨道和缓冲装置，以保证电梯底坑的安全性。

5.3安装顶坑的防护装置，以避免物体从顶部进入井道。

6.进行电梯调试和试运行6.1安装电梯的电气和机械部件，并进行相关的调试、校正和测试。

6.2进行负载测试，测试电梯在不同负载条件下的运行情况。

6.3进行安全测试，测试电梯的各项安全功能是否正常。

6.4进行运行试验，测试电梯在不同楼层之间的运行情况和等候时间。

7.进行相关手续和验收7.1提交相关材料和资料，申请电梯的安装验收。

7.2进行电梯的安全性能和质量的监督检查。

7.3准备并提交电梯的安装验收报告。

7.4与有关部门进行联络，完成电梯的合法注册和启用手续。

在整个施工过程中，我们将严格按照相关的标准和规范进行操作，确保施工质量和安全性。

我们将派遣经验丰富的施工人员进行施工，配备必要的安全保障设备和工具。

在施工过程中，我们将与您保持密切的沟通和协调，确保项目按时、按质完成。

此为一般无机房电梯安装施工方案，具体方案可能会根据实际情况进行调整和优化。

无机房电梯以其独特的结构布置，可以将几乎全部的机器设备都安装在井道内。

因此节省了建筑空间，避免了建筑结构复杂化，也使得建筑物整体造型更加美观。

一、控制柜的构成1、外形尺寸控制柜的外形尺寸除受所采用的元器件尺寸约束外，主要取决于其设置位置。

如果控制柜设置在层门旁边，则其外形尺寸应宽度窄、厚度薄，以便其在层门旁边布置并不影响层门运动。

如果控制柜设置在井道内驱动主机周围，则其厚度尺寸应比较小，以保证其与井道内运动部件有一定的距离。

2、柜门如果控制柜设置在井道外，则控制柜的门应满足下列要求：①控制柜的门不应装设手柄，以防无关人员拉拽该手柄损坏控制柜;②控制柜门上的锁只能用钥匙才能在外边打开，不用钥匙也能将门关闭;③控制柜的门与柜体之间采用防水结构，以防清洗楼道时，液体意外流入控制柜内，造成电气故障。

3、工作区域照明控制柜区间和维修工作区域应设置固定的电气照明，在其地面上的照度不应小于200Lux。

4、通风与温度无论控制柜设置在井道内还是井道外，控制柜区间应能适当通风，并应给予控制柜适当的保护。

为了保证控制系统的正常工作，控制柜区间的环境温度应保持在5～40℃之间。

二、设计注意事项由于无机房电梯不设机房，因此它的控制系统和普通电梯相比应具有更高的灵活性、方便性和可靠性。

1、灵活性为了便于电气布线，无机房电梯的控制柜通常安放在靠近驱动主机的位置，主要有三种形式：一是当驱动主机安装在井道顶层部位时，控制柜放在顶层并与层门做成连体型；二是当驱动主机安装在井道底坑部位时，控制柜放在井道底层轿厢与井道壁之间并做成壁挂型；三是当驱动主机安装在井道壁开孔空间内时，控制柜放在同一开孔并做成轻便型。

2、方便性无机房电梯控制系统的方便性主要是指：第一电气设备的选型与安装应有利于井道内动力电路、安全电路、照明电路和控制电路的井道布线；第二控制柜外形应能满足连体型、壁挂型和轻便型的特殊尺寸要求；第三控制柜的设计应能适应连体型、壁挂型和轻便型的特殊安装要求；第四不论控制柜放在什么位置和采用哪种形式，都能进行检修操作。

电梯井超全做法钢结构井道（一）引言概述：在钢结构井道方案中，电梯井是一个关键的构建元素。

本文将介绍电梯井超全做法钢结构井道的方案。

该方案采用先进的技术和材料，以确保井道的稳定性和安全性。

这些技术包括适当的设计、合理的构造和严格的施工标准。

本文将按照以下五个大点来详细阐述电梯井超全做法钢结构井道的具体内容。

正文：1. 优质钢材的选用- 选择高强度钢材作为井道的骨架材料，以确保足够的结构强度。

- 优质钢材具有良好的耐腐蚀性和抗疲劳性，能够在长期使用过程中保持结构的稳定性和安全性。

2. 结构设计的优化- 通过合理的结构设计，确保井道具有良好的承载能力和刚度，以适应不同的荷载条件。

- 考虑到电梯的运行特点，井道的设计应兼顾噪音和振动的控制，为乘客提供安静舒适的出行环境。

3. 施工工艺的精细化控制- 采用先进的施工工艺，包括焊接、切割和组装等环节，确保井道的精确度和尺寸的准确性。

- 强化精细化的施工管理，确保工人的技术水平和质量控制，以提高井道的施工质量和安全性。

4. 安全设备的完善- 在电梯井道中增设合适的安全设备，如防坠器、门机和井道照明等，以提供全面的安全保障。

- 安全设备的设计和安装应符合相关的国家标准和规范，确保其可靠性和耐用性。

5. 维护和保养的重要性- 定期进行电梯井道的维护和保养工作，包括清洁、润滑和检查等，以延长其使用寿命。

- 在维护过程中，要及时修复和更换磨损的部件，确保电梯井道的正常运行和安全性。

总结：电梯井超全做法钢结构井道是一种采用先进技术和材料的方案。

通过优质钢材的选用、结构设计的优化、施工工艺的精细化控制、安全设备的完善以及维护和保养的重要性，可以确保电梯井道具有良好的稳定性和安全性。

这种钢结构井道方案能够满足不同场所的需求，并提供舒适、安全的乘梯体验。

无机房电梯安装施工方案在搭设样板架时，要确保角钢水平度误差不得大于3／1000.在测量井道时，要预放两根厅门口线，并考虑安装位置的问题。

在确定轨道线位置时，要考虑对重宽度、距墙壁及轿厢应有不小于50mm的间隙。

样板应按图纸要求组装，并用胶粘牢，确保稳定性。

4.1.2吊线定位1)工艺流程：确定吊点位置；吊线拉直；吊线定位。

①确定吊点位置：根据图纸要求，确定吊点位置，并用螺栓牢固固定。

②吊线拉直：用千斤顶将吊线拉直，并用水准仪检测是否水平。

③吊线定位：根据图纸要求，将吊线定位，并用螺栓固定。

2)应注意的问题：吊点位置要按图纸要求确定，并用螺栓牢固固定。

吊线要拉直，并用水准仪检测是否水平。

吊线要按图纸要求定位，并用螺栓固定。

4.1.3导轨安装1)工艺流程：确定导轨位置；安装导轨；调整导轨位置。

①确定导轨位置：根据图纸要求，确定导轨位置，并用螺栓牢固固定。

②安装导轨：将导轨安装到导轨座上，并用螺栓固定。

③调整导轨位置：根据图纸要求，调整导轨位置，并用螺栓固定。

2)应注意的问题：导轨位置要按图纸要求确定，并用螺栓牢固固定。

导轨安装要牢固，并用螺栓固定。

导轨位置要按图纸要求调整，并用螺栓固定。

4.1.4设备安装1)工艺流程：安装轿厢；安装对重；安装驱动装置；安装限速器及安全钳。

①安装轿厢：将轿厢安装到导轨上，并用螺栓固定。

②安装对重：将对重安装到导轨上，并用螺栓固定。

③安装驱动装置：将驱动装置安装到导轨上，并用螺栓固定。

④安装限速器及安全钳：将限速器及安全钳安装到导轨上，并用螺栓固定。

2)应注意的问题：轿厢、对重、驱动装置、限速器及安全钳的安装要牢固，并用螺栓固定。

4.1.5门刀安装1)工艺流程：安装门刀；调整门刀位置。

①安装门刀：将门刀安装到门扇上，并用螺栓固定。

②调整门刀位置：根据图纸要求，调整门刀位置，并用螺栓固定。

2)应注意的问题：门刀安装要牢固，并用螺栓固定。

门刀位置要按图纸要求调整，并用螺栓固定。

电梯钢构设计说明：一、钢结构井道施工用材料规格：电梯井道受力钢柱采用4根φ200x200钢管，壁厚4mm。

电梯井道圈梁采用φ150x150钢管，壁厚3mm。

电梯过道平台主梁采用方管型钢150m m×150mm，壁厚3mm。

电梯过道平台次梁采用等边角钢5mm×5mm×5mm。

电梯过道平台板采用3mm厚花纹钢板。

电梯过道平台受力钢柱采用2根“工”字钢350mm×175mm ×7mm×11mm。

并且在原有建筑物上预埋370mm×200mm×10mm钢板，“工”字钢钢柱与钢板采用化学锚栓连接。

电梯基础底板采用C25砼，钢筋采用φ12@150双层双向布置。

基坑由实心砖砌筑至+1.00m，砖墙厚度240mm。

电梯基坑内轿厢缓冲器座和配重缓冲器座圆周直径300mm，在圆周上均匀布置4根φ12钢筋，钢筋按图示位置预留，缓冲器座待安装时配合浇注砼。

电梯井道圈梁从电梯基础底板面起350mm处开始设置，基坑内第一道圈梁为闭合圈梁；从+1.00m处开始，东西方向两道梁每2.25m设置一道,南北方向两道梁每4.5m设置一道；电梯井道内所有下层梁与上层梁之间设置一道斜撑，以增加结构稳定性。

电梯井道基坑下不处理为：地基素土夯实，素土上部做300厚三七灰土。

电梯基坑内做防水处理，采用聚氨酯涂膜防水材料。

轿厢吊钩采用φ22圆钢制作。

在电梯基础底板表面预埋260m m×260mm×20mm镀锌钢板，每块钢板由4个锚栓固定，4根φ165钢管与预埋钢板满焊连接。

本工程所有钢结构构件均刷防锈漆，底漆、面漆各涂刷两遍。

不锈钢栏杆选用φ50规格。

玻璃幕墙选用10mm厚规格。

石材干挂选用200mm×300mm×25mm规格，颜色后定。

电梯井超全做法钢结构井道（二）引言概述：本文旨在介绍电梯井超全做法钢结构井道的相关内容。

电梯井超全做法是一种新型的工程施工方式，以其高效、安全、节能的特点而备受关注。

本文将分5个大点详细介绍电梯井超全做法钢结构井道的构造、施工流程、质量控制等方面的内容。

正文：一、钢结构井道的基本构造1. 井道支撑结构的设计原则和要求2. 钢结构井道的组成部分和材料选择3. 井道壁板和楼层板的安装方法和要点4. 井道门的设计和施工要求5. 井道顶板和底板的施工工艺和材料二、电梯井超全做法的施工流程1. 基础施工工艺介绍2. 钢结构井道的安装流程和方法3. 井道骨架的搭建和连接技术4. 井道内隔墙的施工顺序和要求5. 电梯机房的搭建和相关设备的安装三、质量控制与安全管理1. 钢结构井道的质量验收标准和方法2. 井道施工中的安全注意事项3. 施工过程中的质量控制措施4. 施工人员的培训和管理5. 现场监督与检查四、电梯井超全做法的优势与应用1. 电梯井超全做法的特点和优势分析2. 适用于不同类型建筑的井道超全做法3. 电梯井超全做法的施工成本和周期分析4. 相关工程案例分析5. 电梯井超全做法的市场前景和发展趋势五、总结电梯井超全做法钢结构井道是一种具有广泛应用前景的工程施工方式。

通过本文对其基本构造、施工流程、质量控制等方面的介绍，希望读者能够了解电梯井超全做法的具体内容，并在实际工程中进行运用。

未来，随着科技的发展和施工技术的进步，电梯井超全做法将更好地满足人们对于建筑安全、效率、节能的需求，为建筑行业的发展贡献一份力量。

总结：本文介绍了电梯井超全做法钢结构井道的相关内容，包括井道构造、施工流程、质量控制、优势与应用等方面。

通过本文的阐述，读者可以了解电梯井超全做法的特点和优势，并在实际工程中加以运用。

预计未来，电梯井超全做法将在建筑领域得到更广泛的应用，为建筑行业的发展做出贡献。

630公斤电梯井尺寸标准
630公斤电梯井尺寸的大小和有无机房、电梯厂家有关。

通常630kg电梯轿厢尺寸是1.1×1.4米，如果是有机房电梯，其井道尺寸会比较大，一般为1.7×2.1米，如果是无机房电梯，其井道尺寸相对更小，为1.8×1.8米。

不同厂家相同规格的电梯轿厢尺寸可能存在差异，因此其井道尺寸也会存在差异。

请注意，这些只是大概的标准尺寸，具体的尺寸可能会因电梯品牌、设计等因素有所不同。

在选择电梯和设计电梯井道时，建议咨询专业的电梯制造商或工程师，以确保满足您的具体需求和安全标准。
