X型自卸车型侧翻分析报告张敏北汽福田汽车股份有限公司长沙汽车厂技术中心CAE分析室长沙410129近年来，自卸车的侧翻己经成为一个重要的安全问题，据统计，自卸车侧翻事故己成为仅次于汽车正面碰撞的严重车辆事故，侧翻稳定性研究引起了人们的重视。
而自卸车由于自身结构因素决定了其整车的质心高度较一般载货车要高，其失稳的危险性也较一般载货车要高。
自卸车特殊的、危害最大的失效形式是卸载时作业失稳自卸汽车按货厢倾卸方向分为后倾卸式和三面倾卸式两种。
倾卸机构是自卸汽车的关键装置，它直接关系到自卸汽车的使用性能及整体布置。
倾卸机构要有很好的动力性，卸料过程平衡、协调，满足结构紧凑、安全可靠的要求由于自卸汽车通常采用的是车架和车厢相分离的结构以及开式车厢，致使自卸汽车车厢在卸货时的刚度较弱，再加上运载货物的物理和化学性质、气候、道路、工作场地的影响，有时在卸载时会出现侧翻现象，发生严重的事故。
根据事故的分析统计，影响汽车侧翻的因素很多，也很复杂。
其中导致事故发生的两个关键因素有：(1)驾驶员对汽车的操纵或者货物装载不良。
(2)道路条件不良。
（3）车辆设计问题。
（4）高速转向因此，自卸汽车的倾翻稳定性是自卸汽车设计及使用过程中的重要研究热点问题。
有必要对侧翻的情况进行分析，计算和试验，以提高自卸车抗侧翻的能力但是，由于自卸车的应用领域限制了其设计研究的范围和规模。
而传统设计大都采用类比法或经验取值法，也限制了产品性能的进一步提高，往往自卸车的作业稳定性试验并不够，己不能适应社会高速发展和对产品安全高性能的要求。
下面就将某自卸车型作为研究对象进行分析，利用CAD，CAE等手段。
1、 某整车参数。
表1 某车型参数2、 静止状态整车为刚性时的侧翻计算2.1 理论分析在不考虑悬架及轮胎弹性变形的情况下，即将整车视为“刚性汽车”的模型。
假设重型汽车在侧翻时尚未发生侧滑，当发生侧翻时其中一个轮胎不受力，轮胎与地面的相对距离迅速增加。
《基于多体动力学和有限元法的机车车体结构疲劳仿真研究》篇一一、引言机车车体结构是机车运行的核心组成部分，其设计直接关系到机车整体的安全、稳定性和耐久性。
近年来，随着列车运行速度的不断提高，机车车体结构的强度和寿命问题显得尤为关键。
为此，我们利用多体动力学和有限元法，对机车车体结构进行了疲劳仿真研究，旨在提高其结构设计的准确性和可靠性。
二、多体动力学在机车车体结构仿真中的应用多体动力学是一种研究复杂机械系统运动规律的方法，它能够有效地模拟和分析机车车体在运行过程中的动态行为。
在机车车体结构仿真中，我们利用多体动力学模型，对车体的运动状态进行精确描述，包括车体的振动、变形等。
这些数据对于后续的有限元分析具有重要的指导意义。
三、有限元法在机车车体结构疲劳分析中的应用有限元法是一种常用的工程分析方法，它通过将连续的物体离散成有限个单元，对每个单元进行分析，从而得到整个物体的性能。
在机车车体结构疲劳分析中，我们利用有限元法对车体进行精细化建模，通过施加实际运行中的载荷和边界条件，分析车体的应力分布和疲劳损伤情况。
四、机车车体结构疲劳仿真研究方法在我们的研究中，首先利用多体动力学模型得到机车车体的运动状态数据。
然后，将这些数据作为有限元分析的输入，对车体进行精细化建模。
在模型中，我们考虑了车体的材料属性、几何形状、连接方式等因素。
接着，我们施加实际运行中的载荷和边界条件，对车体进行应力分析。
最后，根据应力分析结果，利用疲劳分析理论，预测车体的疲劳寿命和损伤情况。
五、研究结果与分析通过我们的仿真研究，得到了机车车体在实际运行过程中的应力分布和疲劳损伤情况。
我们发现，车体在某些部位存在较高的应力集中现象，这些部位在长期运行过程中容易发生疲劳损伤。
此外，我们还发现，通过优化车体的结构设计，可以有效地降低这些部位的应力集中现象，提高车体的疲劳寿命。
六、结论本研究利用多体动力学和有限元法，对机车车体结构进行了疲劳仿真研究。

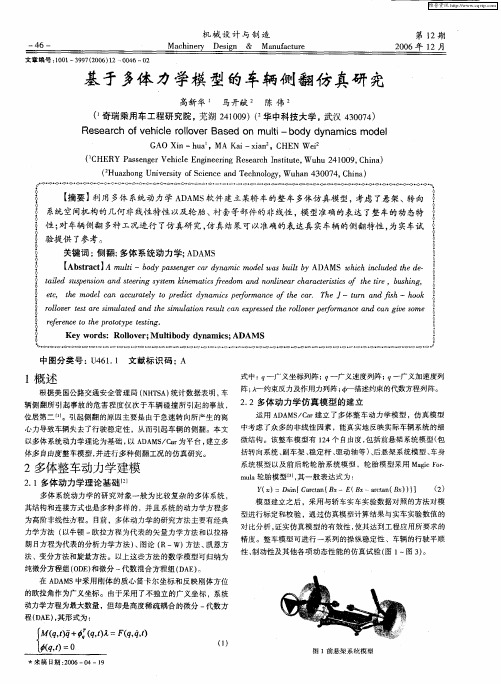

基于仿真分析的微型客车侧翻事故研究刘艳丰(辽宁职业学院,辽宁铁岭112099)摘㊀要:为了减少微型客车侧翻事故的发生,应用仿真分析软件ADAMS 建立微型客车基本模型,对地面附着系数㊁车辆前进速度㊁重心离地高度和方向盘转角速度4个因素开展汽车侧翻安全性研究㊂结果表明:在影响侧翻的4个主要因素中,地面附着系数的影响最大,车辆前进速度的影响其次,第三为重心离地高度,方向盘转角速度影响最小㊂利用仿真分析技术对微型客车侧翻进行研究,能反映车辆的动态特性,对微型客车侧翻进行事故预测,以减少交通事故的发生,对提高我国汽车产品的被动安全性具有重要意义㊂关键词:仿真分析;微型客车;侧翻中图分类号:U461.6㊀㊀㊀㊀㊀㊀㊀㊀文献标识码:Adoi :10.14031/ki.njwx.2024.02.011Research on Mini Bus Rollover Accidents Based on Simulation AnalysisLIU Yanfeng(Liaoning Vocational College,Tieling 112099,China)Abstract :In order to reduce the occurrence of rollover accidents of microbuses,the simulation analysis software ADAMS was used to establish the basic model of microbuses,and the safety of automobile rollovers was studied on four factors:ground adhesion coefficient,vehicle forward speed,center of gravity height above the ground and steering wheel angle speed.The results show that among the four main factors affecting rollover,the ground adhesion coefficient has the grea-test influence,followed by the forward speed of the vehicle,the third is the height of the center of gravity above the ground,and the angle speed of the steering wheel has the least impact.The use of simulation analysis technology to study the rollover of microbuses can reflect the dynamic characteristics of the vehicle,and predict the accidents of the rollover of microbuses,so as to reduce the occurrence of traffic accidents,which is of great significance for improving the passive safety of automobile products in China.Keywords :simulation analysis;minibus;rollover作者简介:刘艳丰(1978 ),男,辽宁铁岭人,本科,副教授,研究方向为车辆工程㊂0㊀引言据我国交通事故统计数据表明,汽车侧翻引起的交通事故比例低于正面碰撞㊁侧面碰撞,但微型客车侧翻事故容易造成群死群伤,其死亡率㊁致伤率较高[1-2]㊂本研究针对目前我国微型客车侧翻事故多发,易造成群死群伤的现象,利用ADAMS 软件仿真分析技术对微型客车侧翻进行研究,给出侧翻的评价指标,探讨影响侧翻的主次因素㊂研究结果对微型客车侧翻事故预测㊁设计改进和减少交通事故的发生具有重要的意义㊂1㊀多刚体动力学软件ADAMS多体系统动力学分析软件(ADAMS)可通过仿真预测机械系统的性能㊁运动范围㊁碰撞检测㊁峰值载荷以及计算有限元的输入载荷等[2]㊂ADAMS 具有丰富的建模功能和强大的动力学解算能力,由此可以建立规模庞大㊁机构复杂和系统级的仿真模型,以便对汽车进行整车动力学性能的仿真分析㊂按照建模-调整参数-仿真计算-数据后处理的思路,利用该软件进行多参数对车辆侧翻发生倾向影响的研究,通过建模和仿真使结果变得可视化㊂2㊀结果与分析2.1㊀ADAMS 仿真分析采用某款微型客车为研究对象,其前悬架为双横臂式前独立悬架,后悬架为非独立单纵摆臂式悬架,利用ADAMS 软件建立模型车,主要参数设定如表1所示㊂表1㊀仿真模型基本参数参数数值最大质量/kg 1330整车质量/kg 900轴距/mm 2335前/后轮距/mm 1360/1355轮宽/mm235续表1㊀参数数值车轮半径/mm 309质心高度/mm 700最小转弯半径/mm 4900最高车速/(km㊃h -1)160转动惯量(x)/(kg㊃mm -2)0.36ˑ109转动惯量(y)/(kg㊃mm -2) 2.6ˑ109转动惯量(z)/(kg㊃mm -2)2.6ˑ109转向传动比20.0㊀㊀2.2㊀单因素仿真试验分析选取地面附着系数f ㊁车辆前进速度v ㊁重心离地高度h ㊁方向盘转角速度ω为影响车辆侧翻的主要因素[3]㊂在保持其它3个参数不变情况下,修改其中的某一个参数㊂考查发生翻车的单因素影响,评价微型客车侧翻的指标,采用横向载荷转移率LTR(Lateral -load Transfer Rate)的最大值,即:LTR-max =MAX [(FL -FR )/(FL +FR )],式中FL 为左侧轮胎支撑反力合力,FR 为右侧轮胎支撑反力合力[4-5]㊂图1为地面附着系数对侧翻性能的影响,仿真时车辆前进速度为100km /h,方向盘转角速度为360ʎ/s,重心离地高度为600mm㊂由图1可知,附着系数小于0.6时,LTR max 增加缓慢;当附着系数大于0.6时,LTR max 增速加快㊂总体来看,随着附着系数的增加,微型客车发生侧翻事故的风险增大,侧滑减少,即使当附着系数增加到1,侧翻也不会发生㊂图1㊀地面附着系数对侧翻性能影响图2为车辆前进速度对侧翻性能的影响㊂仿真时地面附着系数为0.7,方向盘转角速度为360ʎ/s,重心离地高度为600mm㊂由图2可知,随着附着前进速度的增加微型客车发生侧翻事故的可能性增大㊂当速度增加到220km /h 时,LTRmax 为1.0,侧翻发生㊂图2㊀车辆前进速度对侧翻性能影响图3为方向盘转角速度对侧翻性能的影响,仿真时车辆前进速度为100km /h,重心离地高度为600mm,地面附着系数为0.7㊂由图3可知,随着方向盘转角速度的增加,微型客车发生侧翻事故的可能性增大,侧滑减少㊂当方向盘转角速度在模型稳定界限内,侧翻没有发生㊂图3㊀方向盘转角速度对侧翻性能影响图4为重心离地高度对侧翻性能的影响,仿真时车辆前进速度为100km /h,方向盘转角速度为360ʎ/s,地面附着系数为0.7㊂由图4可知,随着重心离地高度的增加,微型客车发生侧翻事故的可能性增大㊂由此可见,车辆的重心高度对车辆侧翻发生的风险有较大影响㊂经以上仿真计算,发现建立模型能够成功实现前进㊁转向并能够测定相应数据,且模型不易侧翻㊂图4㊀重心离地高度对侧翻性能影响这说明在普通混凝土路面上,如果没有外力作用,单车侧翻很难发生㊂利用ADAMS /VIEW 模块的数据输出功能,可以得到侧翻指标LTR ma x ,如图5所示㊂仿真时车辆前进速度160km /h,地面附着系数为0.9,方向盘转角速度为900ʎ/s,重心离地高度为800mm㊂4个车轮的垂向载荷,如图6所示㊂从图6中可以看出,在第20s 时,方向盘开始作用,3s 之后,前轮内侧和后轮内侧没有垂向力,侧翻已经发生㊂图5㊀侧翻时LTR max系数随时间变化曲线图6㊀侧翻时轮胎支撑反力 时间变化曲线㊀㊀上述分析与实际事故统计非常吻合㊂据NHT-SA统计,超过95%的侧翻事故是 绊倒侧翻 ,即因为车轮受到来自路沿㊁路边软土等大侧向力,车辆被绊倒后发生侧翻,只有5%是在路面上,因为避撞等应急转向而造成侧翻[6]㊂因此,通过仿真试验的方法可以很好地复现事故形态,对风险分析和风险识别提供了有力支持,同时也为事故预防提供了重要的导向[7]㊂为了避免侧翻风险,很重要的一点就是保持车辆始终在正常路面上行驶,尤其是在雨雪天气,加装电子稳定控制系统(ESC)将在车辆容易侧向滑离路面的时候发挥重要作用[8]㊂2.3㊀正交试验及仿真结果分析正交试验设计(Orthogonal experimental design)是研究多因素多水平的一种设计方法,它是根据正交性从全面试验中挑选出部分有代表性的点进行试验,这些有代表性的点具备了 均匀分散,齐整可比 的特点,是一种高效率㊁快速㊁经济的试验设计方法[9-10]㊂具体特点为:1)完成试验要求所需的试验次数少;2)数据点的分布很均匀;3)可用相应的极差分析方法㊁方差分析方法㊁回归分析方法等对试验结果进行分析,引出许多有价值的结论㊂正交试验常用的术语有试验指标(指作为试验研究过程的因变量),如本研究中的LTR max;因素(指作试验研究过程的自变量),如本研究的车辆前进速度㊁方向盘转角速度㊁地面附着系数和重心离地高度;水平(指试验中因素所处的具体状态或情况,又称为等级),如本研究中的车辆前进速度分别为40,80,120km/h㊂使用正交设计方法进行试验方案的设计,就必须用到正交表㊂本研究采用L9(34)正交表安排试验,其中L表示正交表的代号,9为试验次数,3是每列的水平数,4为因素㊂本研究的因素水平如表2所示,各因素的3个水平都取在合理区间,并覆盖较大的区间范围㊂试验结果如表3所示,通过正交试验结果进行级差分析可知,在影响侧翻的4个主要因素中,地面附着系数的影响最大,车辆前进速度的影响其次,第3为重心离地高度,影响最小的为方向盘转角速度㊂经分析可知,只有在车速较高的情况下侧翻才可能发生,控制车速是预防发生侧翻最直接的办法㊂另外,如果地面附着系数小,下雨天直行也不易发生侧翻事故,但在转弯时容易发生侧滑,碰到障碍物也可能会引起绊倒侧翻[11-12]㊂表2㊀因素水平表水平因素重心离地高度/mm车辆前进速度/(km㊃h-1)方向盘转角速度/[(ʎ)㊃s-1]地面附着系数1300401800.3 2600803600.5 310001205400.9㊀㊀注释:地面附着系数=0.3为下雨开始时;地面附着系数=0.5为潮湿水泥路面;地面附着系数=0.9为干燥水泥路面㊂表3㊀正交试验结果分析试验号A B C D重心离地高度/mm车辆前进速度/(km㊃h-1)方向盘转角速度/[(ʎ)㊃s-1]地面附着系数Y iLTR max11(300)1(40)1(180)1(0.3)0.59 21(300)2(80)2(360)2(0.5)0.66 31(300)3(120)3(540)3(0.9)0.92 42(600)1(40)2(360)3(0.9)0.83 52(600)2(80)3(540)1(0.3)0.61 62(600)3(120)1(180)2(0.5)0.68 73(1000)1(40)3(540)2(0.5)0.76续表3试验号A B C D重心离地高度/mm车辆前进速度/(km㊃h-1)方向盘转角速度/[(ʎ)㊃s-1]地面附着系数Y iLTR max83(1000)2(80)1(180)3(0.9)0.89 93(1000)3(120)2(360)1(0.3)0.60 y j1 2.16 2.19 2.17 1.81y j2 2.10 2.16 2.13 2.11y j3 2.30 2.42 2.26 2.64y j10.720.730.720.60y j20.700.720.710.70y j30.770.810.750.88R j0.070.090.040.28主次因素DBAC最优组合D3B3A3C33㊀结论利用ADAMS/VIEW模块建立了国内某款微型客车整车多刚体模型,并对所建立的整车模型进行侧翻试验的仿真研究㊂仿真结果表明,该多刚体模型能反映车辆的动态特性,可对微型客车侧翻进行事故预测㊂利用ADAMS/VIEW模块进行单因素仿真试验,结果分析可知,微型客车急转侧翻时的临界速度和路面附着系数高于现实情况,即微型客车由于紧急避让而产生的急转侧翻几率较小,这与实际的侧翻事故统计吻合,即急转侧翻占侧翻事故的5%㊂利用ADAMS/VIEW模块进行正交仿真试验,对结果进行级差分析可知,在影响侧翻的4个主要因素中,地面附着系数的影响最大,车辆前进速度的影响其次,第三为重心离地高度,影响最小的为方向盘转角速度㊂参考文献:[1]㊀陈琳.车辆滚翻事故再现轨迹模型及仿真的研究[D].长春:吉林大学,2006.[2]㊀陈立平.机械系统动力学分析及ADAMS应用教程[M].北京:清华大学出版社,2005.[3]㊀何锋,杨宁,郑秉康.影响载重汽车倾翻的主要汽车因素分析[J].贵州工业大学学报(自然科学版),2001,(4):92-96.[4]㊀钟志华.汽车碰撞安全技术[M].北京:机械工业出版社,2003.[5]㊀王万中.试验的设计与分析[M].北京:高等教育出版社,2004.[6]㊀李志刚,沈明,邹猛,等.基于多体动力学的微型客车急转弯侧翻倾向性仿真[J].清华大学学报(自然科学版),2010,50(8):1286-1289.[7]㊀余志声.汽车理论[M].北京:机械工业出版社,2018.[8]㊀杜吉祥.汽车碰撞事故的计算机模拟再现技术的研究[D].合肥:合肥工业大学,2002.[9]㊀胡远志,李一兵,张伟.交通事故再现中汽车轨迹的建模验模[J].计算机仿真,2003,20(10):96-98+137.[10]张健.基于OpenGL的交通事故汽车运动三维仿真研究[D].长春:吉林大学,2005.[11]邰永刚.大客车翻滚碰撞性能研究及改进设计[D].北京:中国农业大学,2005.[12]薛量,姜正旭,林忠钦.汽车碰撞仿真中的连接失效模拟[J].机械科学与技术,2000,19(2):304-306+309.(02)。
