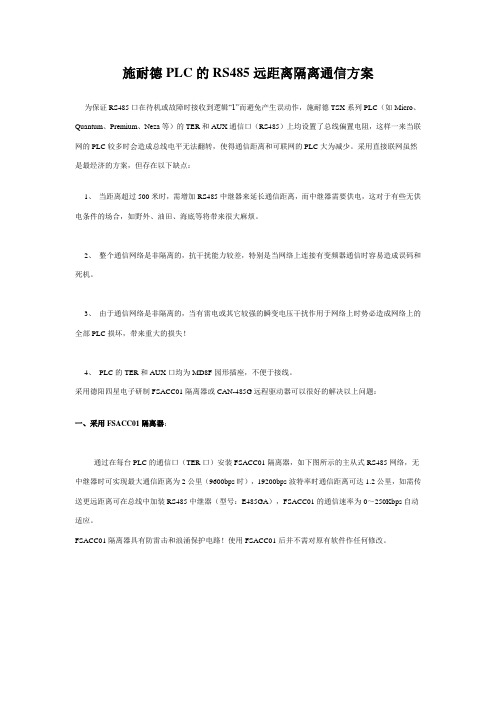

施耐德PLC的RS485远距离隔离通信方案为保证RS485口在待机或故障时接收到逻辑“1”而避免产生误动作，施耐德TSX系列PLC（如Micro、Quantum、Premium、Neza等）的TER和AUX通信口（RS485）上均设置了总线偏置电阻，这样一来当联网的PLC较多时会造成总线电平无法翻转，使得通信距离和可联网的PLC大为减少。
采用直接联网虽然是最经济的方案，但存在以下缺点：1、当距离超过500米时，需增加RS485中继器来延长通信距离，而中继器需要供电，这对于有些无供电条件的场合，如野外、油田、海底等将带来很大麻烦。
2、整个通信网络是非隔离的，抗干扰能力较差，特别是当网络上连接有变频器通信时容易造成误码和死机。
3、由于通信网络是非隔离的，当有雷电或其它较强的瞬变电压干扰作用于网络上时势必造成网络上的全部PLC损坏，带来重大的损失！4、PLC的TER和AUX口均为MD8F园形插座，不便于接线。
采用德阳四星电子研制FSACC01隔离器或CAN-485G远程驱动器可以很好的解决以上问题：一、采用FSACC01隔离器：通过在每台PLC的通信口（TER口）安装FSACC01隔离器，如下图所示的主从式RS485网络，无中继器时可实现最大通信距离为2公里（9600bps时），19200bps波特率时通信距离可达1.2公里，如需传送更远距离可在总线中加装RS485中继器（型号：E485GA），FSACC01的通信速率为0～250Kbps自动适应。
FSACC01隔离器具有防雷击和浪涌保护电路！使用FSACC01后并不需对原有软件作任何修改。
通信线选截面积为0.5mm2以上的双绞线，将RS232/RS485隔离转换器FS-485G上的设置开关K1拨到“485”选择RS485模式，K2拨到“R”接入120欧终端电阻；将总线末端FSACC01上的终端电阻设置开关S2拨到“R”，接入120欧终端电阻，其它站点的终端电阻设置开关S2拨到“OFF”。

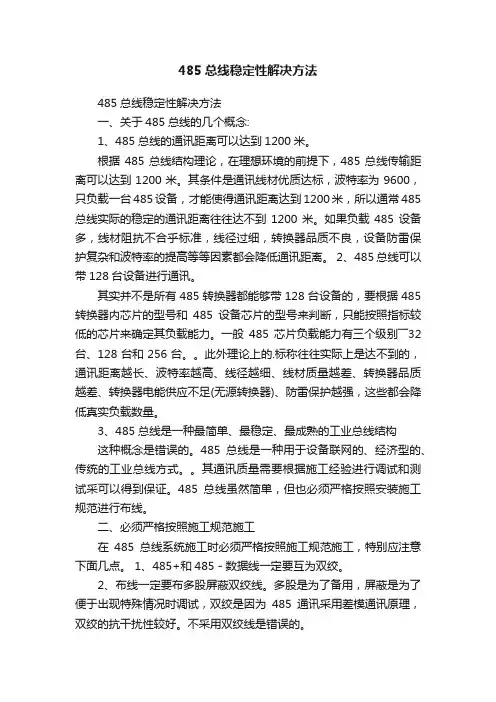

485总线稳定性解决方法485总线稳定性解决方法一、关于485总线的几个概念:1、485总线的通讯距离可以达到1200米。
根据485总线结构理论，在理想环境的前提下，485总线传输距离可以达到1200米。
其条件是通讯线材优质达标，波特率为9600，只负载一台485设备，才能使得通讯距离达到1200米，所以通常485总线实际的稳定的通讯距离往往达不到1200米。
如果负载485设备多，线材阻抗不合乎标准，线径过细，转换器品质不良，设备防雷保护复杂和波特率的提高等等因素都会降低通讯距离。
2、485总线可以带128台设备进行通讯。
其实并不是所有485转换器都能够带128台设备的，要根据485转换器内芯片的型号和485设备芯片的型号来判断，只能按照指标较低的芯片来确定其负载能力。
一般485芯片负载能力有三个级别――32台、128台和256台。
此外理论上的.标称往往实际上是达不到的，通讯距离越长、波特率越高、线径越细、线材质量越差、转换器品质越差、转换器电能供应不足(无源转换器)、防雷保护越强，这些都会降低真实负载数量。
3、485总线是一种最简单、最稳定、最成熟的工业总线结构这种概念是错误的。
485总线是一种用于设备联网的、经济型的、传统的工业总线方式。
其通讯质量需要根据施工经验进行调试和测试采可以得到保证。
485总线虽然简单，但也必须严格按照安装施工规范进行布线。
二、必须严格按照施工规范施工在485总线系统施工时必须严格按照施工规范施工，特别应注意下面几点。
1、485+和485－数据线一定要互为双绞。
2、布线一定要布多股屏蔽双绞线。
多股是为了备用，屏蔽是为了便于出现特殊情况时调试，双绞是因为485通讯采用差模通讯原理，双绞的抗干扰性较好。
不采用双绞线是错误的。
3、485总线一定要用手牵手式的总线结构，坚决避免星型连接和分叉连接。
4、设备供电的交流电及机箱一定要真实接地，而且接地良好。
有很多地方表面上有三角插座，其实根本没有接地，接地良好可以防止设备被雷击、浪涌冲击。
PEPPERL + FUCHS 为了您的工厂更安全灾害性的雷雨气候在气候性自然灾害中，雷电灾害的发生比洪水、地震、龙卷风更为频繁。
亚太地区是全世界雷雨气候发生比较频繁的地区。
在亚太地区，每年带有雷电灾害性的雷雨气候的平均发生次数为：中国印尼、马来西亚新加坡泰国菲律宾印度190-260 180-260 160-220 90-200 90-140 50-150中国地域辽阔，雷电灾害性的雷雨气候主要分布在华南地区和长江流域。
过去，人们通常只关注陆地上的雷电灾害。
但随着海洋石油工业的发展，渤海、东海、南海、北部湾、台湾海峡发生的雷雨气候也开始对人类活动造成直接危害。
外部雷电防护和内部雷电防护为保护建筑物在遭雷电直接打击时避免损坏，人们利用避雷针、避雷网、空气端子等外部防雷设备将雷击电流按照预先设计的通路引至大地。
但是，即便有了完善的外部防雷措施，经常只有约 50%的雷电能量直接进入大地。
其余约 50%的雷电能量将以各种方式传入建筑物中的导体，如电缆和金属管道。
为实施内部雷电防护，一方面建筑物内的所有金属管道必须实现等电位接地，另一方面必须采用避雷栅和浪涌保护器保护建筑物内电缆所连接的电气和电子设备。
Pepperl+Fuchs 公司致力于为工厂提供先进的避雷栅和浪涌保护器，保护工厂内的电气和电子设备，尤其是过程控制系统。
雷电通过电缆对室内电气和电子设备的危害雷电是如何通过电缆危害到建筑物内的电气和电子设备的呢？1）电阻耦合效应如右图所示，雷击导致附近的地电势急剧升高。
靠近雷击点的建筑物和远离雷击点的建筑物之间产生地电势差。
如果两座建筑物内的电气和电子设备之间有连接电缆，通常电缆的电阻又小于土壤的电阻，于是雷击能量就总是试图以浪涌电流的形式通过两个建筑物之间的电缆从高地电势区流向低地电势区。
从而损坏建筑物内的电气和电子设备。
2） 电感/电容耦合效应如右图所示，雷击将使建筑 物外部防雷设备的导体中产生瞬 间巨大的电流和电势。
TS-8514/TS-485H4实现一路RS-232/RS-485与4路RS-485的高速光电隔离转换，支持远程通信（大于1.5Km）和多机通信（128×4节点）。
TS-8514/TS-485H4是一款专为解决复杂电磁场环境下大系统要求而设计的总线分割集线器。
本集线器可用于实现RS-232与RS-485转换，也可用于增强RS-485的带负载能力和通信距离。
用户可以轻易改善总线结构，分割网段，提高通信可靠性。
当雷击或者设备故障产生时，出现问题的网段将被隔离，以确保其他网段的正常工作。
产品支持传输速率最高达115200bps，为了保证数据通讯的安全可靠，接口端采用光电隔离技术，防止雷击浪涌引入转换器及设备，内置的光电隔离器及600W浪涌保护电路，能够提供的2500V隔离电压，可以有效地抑制闪电和ESD（静电保护），同时可以有效的防止雷击和共地干扰。
供电采用外接开关电源5V供电或9～30V供电，内部电源有防反接电路和1000V电源隔离，安全可靠，非常适合工业控制应用。
已在油田、水利、安防、电力等行业获大规模使用。
◆解决RS-485总线连接中的星型连接问题。
◆主端口RS-232/RS-485可选◆两端信号保持光电隔离◆全面容错机制，一路从节点损坏不影响其他节点通信◆支持512节点轮询网络结构◆工业级设计，优选进口元器件；◆RS-232符合EIA-232-E标准；RS-485符合TIA/EIA-485-A标准。
二、性能和参数通讯速率300～115,200bps通讯距离RS-485侧通讯距离1.5KmRS-232通讯距离15m 最大节点数4×128节点信号隔离电压2500V电源隔离1000V保护动作容量600W/ms静电保护电压15KV工作电压DC5V或DC9-30V（产品的标准配件里不含电源）工作电流DC24V/20mA ；DC5V/45mA重量132g（带端子带卡轨）尺寸大小126mm×72mm×34mm 工作温度-45℃～+85℃。
隔离器RS485总线通讯系统干扰问题以及解决方式一、关于485总线的几个概念:1、485总线的通讯距离可以达到1200米。
根据485总线结构理论，在理想环境的前提下，485总线传输距离可以达到1200米。
其条件是通讯线材优质达标，波特率为9600，只负载一台485设备，才能使得通讯距离达到1200米，所以通常485总线实际的稳定的通讯距离往往达不到1200米。
如果负载485设备多，线材阻抗不合乎标准，线径过细，转换器品质不良，设备防雷保护复杂和波特率的提高等等因素都会降低通讯距离。
2、485总线可以带128台设备进行通讯。
其实并不是所有485转换器都能够带128台设备的，要根据485转换器内芯片的型号和485设备芯片的型号来判断，只能按照指标较低的芯片来确定其负载能力。
一般485芯片负载能力有三个级别――32台、128台和256台。
此外理论上的标称往往实际上是达不到的，通讯距离越长、波特率越高、线径越细、线材质量越差、转换器品质越差、转换器电能供应不足(无源转换器)、防雷保护越强，这些都会降低真实负载数量。
3、485总线是一种最简单、最稳定、最成熟的工业总线结构这种概念是错误的。
485总线是一种用于设备联网的、经济型的、传统的工业总线方式。
其通讯质量需要根据施工经验进行调试和测试采可以得到保证。
485总线虽然简单，但也必须严格按照安装施工规范进行布线。
二、必须严格按照施工规范施工在485总线系统施工时必须严格按照施工规范施工，特别应注意下面几点。
1、485+和485－数据线一定要互为双绞。
2、布线一定要布多股屏蔽双绞线。
多股是为了备用，屏蔽是为了便于出现特殊情况时调试，双绞是因为485通讯采用差模通讯原理，双绞的抗干扰性较好。
不采用双绞线是错误的。
3、485总线一定要用手牵手式的总线结构，坚决避免星型连接和分叉连接。
4、设备供电的交流电及机箱一定要真实接地，而且接地良好。
有很多地方表面上有三角插座，其实根本没有接地，接地良好可以防止设备被雷击、浪涌冲击。

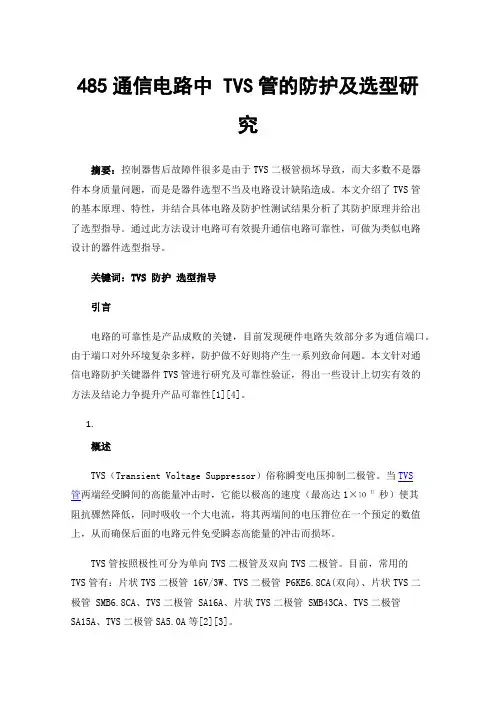

485通信电路中 TVS管的防护及选型研究摘要：控制器售后故障件很多是由于TVS二极管损坏导致，而大多数不是器件本身质量问题，而是是器件选型不当及电路设计缺陷造成。
本文介绍了TVS管的基本原理、特性，并结合具体电路及防护性测试结果分析了其防护原理并给出了选型指导。
通过此方法设计电路可有效提升通信电路可靠性，可做为类似电路设计的器件选型指导。
关键词：TVS防护选型指导引言电路的可靠性是产品成败的关键，目前发现硬件电路失效部分多为通信端口。
由于端口对外环境复杂多样，防护做不好则将产生一系列致命问题。
本文针对通信电路防护关键器件TVS管进行研究及可靠性验证，得出一些设计上切实有效的方法及结论力争提升产品可靠性[1][4]。
1.概述TVS（Transient Voltage Suppressor）俗称瞬变电压抑制二极管。
当TVS管两端经受瞬间的高能量冲击时，它能以极高的速度（最高达1×秒）使其阻抗骤然降低，同时吸收一个大电流，将其两端间的电压箝位在一个预定的数值上，从而确保后面的电路元件免受瞬态高能量的冲击而损坏。
TVS管按照极性可分为单向TVS二极管及双向TVS二极管。
目前，常用的TVS管有：片状TVS二极管 16V/3W、TVS二极管 P6KE6.8CA(双向)、片状TVS二极管 SMB6.8CA、TVS二极管 SA16A、片状TVS二极管 SMB43CA、TVS二极管SA15A、TVS二极管SA5.0A等[2][3]。
1.TVS管的作用及特性2.1 TVS管的作用（1）将TVS二极管加在信号及电源线上，能防止微处理器或单片机因瞬间的脉冲，如静电放电效应、交流电源之浪涌及开关电源的噪音所导致的失灵；（2）静电放电效应能释放超过10000V、60A以上的脉冲，并能持续10ms；而一般的TTL器件，遇到超过30ms的10V脉冲时，便会导致损坏，利用TVS二极管，可有效吸收会造成器件损坏的脉冲，并能消除由总线之间开关所引起的干扰；（3）将TVS二极管放置在信号线及接地间，能避免数据及控制总线受到不必要的噪音影响。
485信号抗⼲扰问题485信号抗⼲扰问题在各种现场中，485总线应⽤的⾮常的⼴泛，但是485总线⽐较容易出现故障，现在将485总线容易出现故障的情况并且可以排除这些故障的⽅法罗列如下：1.由于485信号使⽤的是⼀对⾮平衡差分信号，意味485⽹络中的每⼀个设备都必须通过⼀个信号回路连接到地，以减少数据线上的噪⾳，所以数据线最好由双绞线组成，并且在外⾯加上屏蔽层作为地线，将485⽹络中485设备连接起来，并且在⼀个点可靠接地。
2.在⼯业现场当中，现场情况⾮常复杂，各个节点之间存在很⾼的共模电压，485接⼝使⽤的是差分传输⽅式，有抗共模⼲扰能⼒，但是当共模电压⼤于+12V或者⼩于-9V时，超过485接收器的极限接收电压。
接收器就⽆法⼯作，甚⾄可能会烧毁芯⽚和⼀起设备。
可以在485总线中使⽤485光隔离中继器，将485信号及电源完全隔离，从⽽消除共模电压的影响。
3.485总线随着传输距离的延长，会产⽣回波反射信号，如果485总线的传输距离如果超过100⽶，建议施⼯时在485通讯的开始端和结束端120欧姆的终端电阻。
4.485总线中485节点要尽量减少与主⼲之间的距离，⼀般建议485总线采⽤⼿牵⼿的总线拓扑结构。
星型结构会产⽣反射信号，影响485通信质量。
如果在施⼯过程中必须要求485节点离485总线主⼲的距离超过⼀定距离，使⽤485中继器可以作出⼀个485总线的分叉。
如果施⼯过程中要求使⽤星型拓扑结构，可以使⽤485集线器可以解决这个问题。
5.影响485总线的负载能⼒的因素：通讯距离，线材的品质，波特率，转换器供电能⼒，485设备的防雷保护，485芯⽚的选择。
如果485总线上的485设备⽐较多的话，建议使⽤带有电源的485转换器，⽆源型的485转换器由于时从串⼝窃电，供电能⼒不是很⾜，负载能⼒不够。
选⽤好的线材，如有可能使⽤尽可能低的波特率，选择⾼负载能⼒的485芯⽚，都可以提⾼485总线的负载能⼒。
485设备的防雷保护中的防雷管会吸收电压，导致485总线负载能⼒降低，去掉防雷保护可以提⾼485总线负载能⼒。
提高RS485通信可靠性的设计方法发布时间：2009-5-11 14:00 发布者：李宽阅读次数：556RS-485接口芯片能担当起一种电平转化的角色，把TTL信号、COMS信号等转化为能在485总线上传输的差分信号，把接收到的485差分信号转化为MCU能够识别的TTL或COMS电平，在工业控制、仪器、仪表、多媒体网络、机电一体化产品等诸多领域得到了广泛应用。
但在RS485通信中，常常会存在通信距离不远、通信质量差等问题。
为提高RS485的通信质量，除了采用终端匹配的总线型结构外，在系统设计中通常要考虑以下几个问题。
1.故障保护根据RS-485的标准规定，接收器的接收灵敏度为±200mV，这意味着当接收端的差分电压大于等于+200mV时，接收器输出为高电平，小于等于 -200mV时输出为低电平，介于±200mV 之间时，接收器输出为不确定状态。
在总线空闲(即传输线上所有节点都为接收状态)以及传输线开路或短路故障时，若不采取特殊措施，接收器可能输出高电平或者低电平。
一旦某个节点的接收器产生低电平，就会使串行接收器(UART)找不到起始位，从而引起通信异常。
为解决该问题，很多RS485接口芯片引入了故障保护。
例如，上海英联电子的UM3085/UM3088输入灵敏度为-50mV/-200mV，即差分接收器输入电压UA－B≥-50mV时，接收器输出逻辑高电平，如果UA－B≤-200mV，则输出逻辑低电平。
当接收器输入端总线短路或总线上所有发送器被禁止时，接收器差分输入端为0V，从而确保总线空闲、短路时接收器输出高电平。
2.防雷电冲击RS- 485接口芯片在使用、焊接或设备的运输途中都有可能受到静电冲击而损坏。
在传输线架设于户外的使用场合,接口芯片乃至整个系统还有可能遭受雷电袭击。
选用抗静电或抗雷击的芯片可有效避免此类损失。
UM3085/UM3088芯片内部集成了ESD保护电路，人体模型ESD 保护和机器模型ESD保护分别达到 15kV和2kV。
传感器接口要4kv防浪涌设计
<一>百兆网防雷方案
一、条件：
1. 网络耦合器内置于RJ45 座子内，但有中间抽头引出；
2. 要求通过通讯行业常规雷击等级，共模4KV，差模1KV；
二、方案：
如上图，中间抽头引出接RC 滤波电路，放电管GDT 并在RC 电路两端；由于该放电管接在网络耦合器的抽头对地，所以此器件只能防护共模雷击。
网络耦合器后面是TVS1、TVS2，分别并在两组线路的两线间，用于抑制差模间的残压。
三、方案器件：
1. GDT-陶瓷气体放电管：LT-BA151N
2. TVS-瞬态抑制二极管：TVS-BV05C
四、方案等级：
国际标准 IEC61000-4-5 ( 10/700us ) 第四级共模：4KV 差模：1KV
<二>RS-485 防雷方案
一、条件：
1.工作电压5 V。
2.通过6KV 雷击测试。
3.需要过流保护。
4.满足AC220V电力线搭接
二、方案：
三、方案器件：
1. GDT-陶瓷气体放电管：B3D420L-C
2. TVS-瞬态抑制二极管：SMBJ6.5CA-TP
四、方案等级：
国际标准 IEC61000-4-5 ( 10/700us ) 第四级共模：6KV 差模：4KV
<三>电源接口防雷方案
一、条件：
1. 输入电压12V。
2. 需要过流保护。
3. 需要防护雷击1KV。
特性阻抗是指当电缆无限长时该电缆所具有的阻抗，是阻止电流通过导体的一种电阻名称，它不是常规意义上的直流电阻。
一条电缆的特性阻抗是由电缆的电导率、电容以及阻值组合后的综合特性。
假设一根均匀电缆无限延伸，在发射端的在某一频率下的阻抗称为“特性阻抗”(Characteristic Impedance)。
这些参数是由诸如导体尺寸、导体间的距离以及电缆绝缘材料特性等物理参数决定的。
测量特性阻抗时，可在电缆的另一端用特性阻抗的等值电阻终接，其测量结果会跟输入信号的频率有关。
特性阻抗的测量单位为欧姆。
在高频段频率不断提高时，特性阻抗会渐近于固定值。
例如同轴线将会是50或75欧姆；而常用非屏蔽双绞线的特性阻抗为100欧姆，屏蔽双绞线的特性阻抗为150欧姆。
正常的物理运行依靠整个系统电缆与连接器件具有的恒定的特性阻抗。
特性阻抗通常可以由电缆的连接和端结而造成轻微的改变。
电缆的硬转弯或纽结也会改变电缆的特性阻抗。
在不连续较轻的情况下，由于反射的信号微弱而且又经过电缆的衰减，所以对网络来说仍然能运行。
大的阻抗不连续将会干扰数据传输。
这类的不连续是由不良的电气连接、不正确的电缆端结、不匹配的电缆和不匹配的连接器的使用以及电缆中双绞电缆对的绞结方式错误而造成的。
在综合布线系统中，有很多忌讳，如：双绞线如果断开，是不可以直接直接连接在一起的，拉力不可过大，对于非屏蔽线缆弯曲半径至少为4倍的线缆外径，千万不要混用特性阻抗不同的电缆等等，这些都会导致特性阻抗的改变，在验收测试中，就表现为回波损耗测试参数较低。
本篇文章来自<A href=''>IDC专家网</a> 原文链接：/articles/1215484971056/20081121/1215945565594_1.html提高485总线的可靠性摘要：就485总线应用中易出现的问题，分析了产生的原因并给出解决问题的软硬件方案和措施。
关键词：RS-485总线、串行异步通信--------------------------------------------------------------------------------1 问题的提出在应用系统中，RS-485半双工异步通信总线是被各个研发机构广泛使用的数据通信总线，它往往应用在集中控制枢纽与分散控制单元之间。
串口保护方案主要针对在工业自动化、通信设备以及其他需要使用RS-232、RS-485或RS-422等串行通信接口的场合，旨在防止因过压、过流、静电放电（ESD）、浪涌、反接保护等原因导致的硬件损坏。
以下是一些常见的串口保护措施：
1. TVS二极管：
- TVS瞬态电压抑制二极管可以快速响应并吸收瞬间的高能量脉冲，从而保护串口不受过压冲击和ESD影响。
一般会将TVS二极管配置在数据线（TXD、RXD）及控制线（RTS、CTS、DTR、DSR等）上。
2. 隔离器件：
- 通过光电耦合器或者数字隔离器对串口信号进行电气隔离，防止地环路电流、共模干扰以及高压直击串口，提高系统的抗干扰能力和安全性。
3. ESD防护网络：
- 在串口输入输出端增加ESD保护元件如气体放电管或集成的ESD保护芯片，能有效降低静电释放带来的损害。
4. 限流电阻：
- 在数据线上接入合适的限流电阻，限制短路或过流情况
下的电流大小，保护电路不被烧毁。
5. 方向保护二极管：
- 在电源或信号线上设置肖特基二极管，用于防止电源反接导致的元器件损坏。
6. 浪涌保护：
- 使用浪涌保护器件如MOV（金属氧化物变阻器）或GDT（气体放电管）来吸收电网波动或雷击引起的浪涌能量。
7. 合理的PCB布局与布线：
- 采用适当的接地策略，并确保信号线路径最短，避免产生不必要的辐射和干扰；同时，应遵循相关EMC设计规范，合理安排去耦电容和其他滤波元件的位置。
综合应用以上措施，可以在最大程度上保证串口在复杂环境中的稳定性和可靠性。
RS485数据总线雷击过压防浪涌保护方案
2008-11-08 15:45:51| 分类：串口系列| 标签：|字号大中小订阅
1、RS485 总线的应用领域：
工业控制，DCS，数据采集系统
高速公路收费系统
过程控制及制造
电力系统采集与控制系统
远程终端互连
2、雷击过压防护的必要性：
由于RS485总线实行长距离传输(1200米以上)，而且其传输线通常暴露于户外，因此极易因为雷击等原因引入过电压。
而RS485收发器工作电压较低（5V左右），其本身耐压非常低（-7~+12V），一旦过压引入，就会击穿损坏芯片。
还有强烈的浪涌能量出现时，甚至可以看到收发器爆裂，线路板焦糊的
现象。
3、防护方法及原理图：
以上为RS485总线的两级防护电路图。
当雷击发生时，感应过电压由两端引入，G2与G3进行共模防护，G1进行差模防护，此时过电压被大大削弱到约500V左右，在经过电阻R1、R2限浪，TVS1/2二次限压后，到收发器的电压被箝制在6.8V左右，从而实现对收器的保护。
4、方案选择与对比
该方案中的线绕电阻选择为10Ω/1W,价格低廉，效果不错；PTC则可以采用10Ω左右，100~200MA，耐压250V以上的自恢复保险丝。
TVS1/2选择根据芯片的工作电压与耐压决定，一般略高于芯片最高工作电压，可以6.8V-10V之间选择。
问：过压防护标准的依据是什么？
IEC6100-4-5，ITU-T K20/K21及国标GB9043均有关于雷击浪涌抗扰度测试标准。
其通信线路的最高测试标准为10/700μS,4KV。
10/700μS为通信线路中感应出的雷电压波形，表示从零值上升至峰为时间为10ms , 下降至峰值的一半为700μS。
问：雷击过压防护的接地要求？
雷击浪涌防护除了需要选择优质的防护器件，进行良好的电路板设计，接地也是其最重要的要求。
一般防雷地都必要可靠的连接至大地，且接地电阻不能超过10欧，可靠的接地可以大大提高防护效果，而不良的接地也会大大削弱防护效果。
问：为了降低成本及体积，可不可以只采用一级防护？
不好，能承受大能量雷击的器件不可能一次将雷击电压钳制到芯片可以承受的水平，TVS虽然可以将雷击电压一次钳制到芯片可在承受的水平，但是
不能承受大的雷击能量，因此必须两级防护。
问：RS232，RS422的防护与RS485有何区别？
防护方法完全相同。
只是根据其工作电压的不同，精细保护器件TVS的电压参数应选择不同。
如RS232最大工作电压为15V，则TVS选择为P6KE18CA 或贴片SMBJ15CA，RS422最大工作电压为12V，则TVS选择为P6KE15CA或贴片SMBJ12CA
RS485口较常见的损坏情况如下：
●R1或R2被烧断，(10Ω/1W的电阻根本就不能承受雷击测试.)TV1、TV2和485芯片完好。
这是由于有较大的瞬态干扰电流经R1或R2、会将
其烧断。
●485芯片损坏(YS301..等300V放电管起不到任何保护作用)R1、R2和TV1、TV2完好。
这主要可能是受到静电冲击或瞬态过电压速度快于TV1、
TV2的动作速度造成的，静电无处不在，仅人体模式也会产生±15kV的静电。
●TV1或TV2、485芯片损坏，R1和R2完好。
这可能是受到高电压低电流的瞬态干扰电压将TV1或TV2和485芯片击穿，由于电流较小和发
生时间较短因而R1、R2不至于发热烧断。
由以上分析得知485接口损坏的主要原因是由于瞬态过电压和静电造成，产生瞬态过电压和静电的原因很多也较复杂，所以EIA-485标准要求将各个RS485接口的信号地用一条低阻值导线连接在一起以保证各节点的地电位相等，消除地线环流！
当带电插拔未隔离的连接电缆时，由于两端电位不相等电路中又存在诸多电感、电容之类的器件，插拔瞬间必然产生瞬态过电压或过电流。
连接在RS485总线上的其它设备产生的瞬态过电压或过电流同样会流入，总线上连接的设备站点数越多，产生瞬态过电压的因素也越多。
当通信线路较长或有室外架空线时，雷电必然会在线路上造成过电压，其能量往往是巨大的。
解决办法：
●应将瞬态抑制二极管靠近接口，限流(匹配)电阻靠近芯片。
●选用带静电保护、过热保护、输入失效保护等保护措施完善的高挡次RS485芯片。
●采用响应速度更快、承受瞬态功率更大的新型保护器件TVS或陶瓷浪涌吸收器，如LT-BS0080MS的,2KV 10/700uS，宽频优化保护器
LT-B3D420L则可抗击5KA以上大电流冲击。
●R1和R2采用正温度系数的自恢复保险PTC，如K250-120，正常情况下的电阻值为5欧，并不影响正常通信，当受到浪涌冲击时，大电流流
过PTC和保护器件TVS，PTC的电阻值将骤然增大，使浪涌电流迅速减小。
