雷击浪涌测试方法

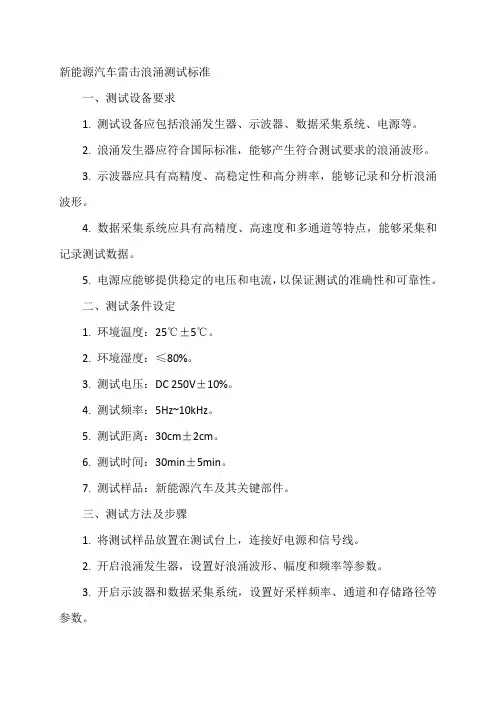

新能源汽车雷击浪涌测试标准一、测试设备要求1. 测试设备应包括浪涌发生器、示波器、数据采集系统、电源等。

2. 浪涌发生器应符合国际标准，能够产生符合测试要求的浪涌波形。

3. 示波器应具有高精度、高稳定性和高分辨率，能够记录和分析浪涌波形。

4. 数据采集系统应具有高精度、高速度和多通道等特点，能够采集和记录测试数据。

5. 电源应能够提供稳定的电压和电流，以保证测试的准确性和可靠性。

二、测试条件设定1. 环境温度：25℃±5℃。

2. 环境湿度：≤80%。

3. 测试电压：DC 250V±10%。

4. 测试频率：5Hz~10kHz。

5. 测试距离：30cm±2cm。

6. 测试时间：30min±5min。

7. 测试样品：新能源汽车及其关键部件。

三、测试方法及步骤1. 将测试样品放置在测试台上，连接好电源和信号线。

2. 开启浪涌发生器，设置好浪涌波形、幅度和频率等参数。

3. 开启示波器和数据采集系统，设置好采样频率、通道和存储路径等参数。

4. 开始测试，记录测试数据并进行分析。

5. 测试结束后，关闭所有设备并断开电源。

四、测试数据处理及分析1. 对采集到的数据进行清洗和整理，去除异常值和噪声。

2. 对处理后的数据进行统计分析，计算均值、标准差、最大值、最小值等指标。

3. 根据分析结果，对新能源汽车及其关键部件的耐雷击浪涌性能进行评价。

4. 将测试结果与行业标准或相关规范进行对比，评估其性能水平。

五、测试结果判定标准1. 若新能源汽车及其关键部件在测试过程中未出现任何故障或异常现象，则判定为合格。

2. 若新能源汽车及其关键部件在测试过程中出现故障或异常现象，但经过修复或更换部件后能够恢复正常工作状态，则判定为基本合格。

3. 若新能源汽车及其关键部件在测试过程中出现无法修复的故障或损坏，则判定为不合格。

六、测试报告编写规范1. 测试报告应包括以下内容：测试样品信息、测试设备信息、测试条件设定、测试方法及步骤、测试数据处理及分析结果、测试结果判定标准等。

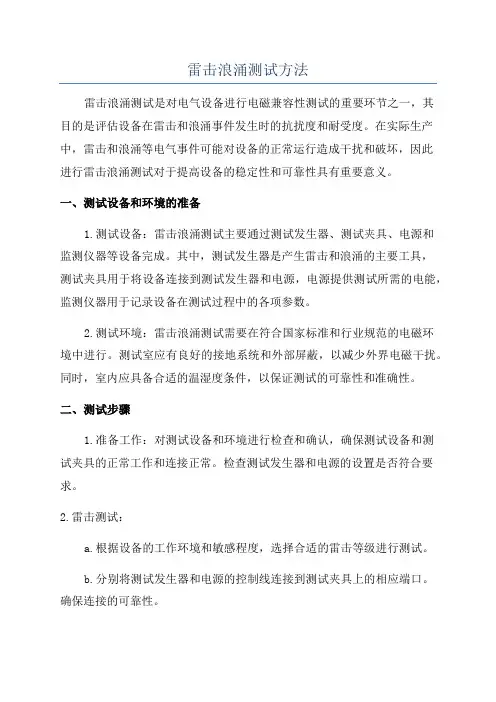

雷击浪涌测试方法雷击浪涌测试是对电气设备进行电磁兼容性测试的重要环节之一，其目的是评估设备在雷击和浪涌事件发生时的抗扰度和耐受度。

在实际生产中，雷击和浪涌等电气事件可能对设备的正常运行造成干扰和破坏，因此进行雷击浪涌测试对于提高设备的稳定性和可靠性具有重要意义。

一、测试设备和环境的准备1.测试设备：雷击浪涌测试主要通过测试发生器、测试夹具、电源和监测仪器等设备完成。

其中，测试发生器是产生雷击和浪涌的主要工具，测试夹具用于将设备连接到测试发生器和电源，电源提供测试所需的电能，监测仪器用于记录设备在测试过程中的各项参数。

2.测试环境：雷击浪涌测试需要在符合国家标准和行业规范的电磁环境中进行。

测试室应有良好的接地系统和外部屏蔽，以减少外界电磁干扰。

同时，室内应具备合适的温湿度条件，以保证测试的可靠性和准确性。

二、测试步骤1.准备工作：对测试设备和环境进行检查和确认，确保测试设备和测试夹具的正常工作和连接正常。

检查测试发生器和电源的设置是否符合要求。

2.雷击测试：a.根据设备的工作环境和敏感程度，选择合适的雷击等级进行测试。

b.分别将测试发生器和电源的控制线连接到测试夹具上的相应端口。

确保连接的可靠性。

c.调整测试发生器的参数，如雷击峰值电流、雷击波形等，使其符合测试要求。

d.开始进行雷击测试，记录测试发生器和设备参数的变化并监测设备是否出现故障和破坏。

根据需要可进行单次或多次雷击测试。

3.浪涌测试：a.根据设备的工作环境和敏感程度，选择合适的浪涌等级进行测试。

b.将测试发生器和电源的控制线连接到测试夹具上的相应端口。

确保连接的可靠性。

c.调整测试发生器的参数，如浪涌峰值电流、浪涌波形等，使其符合测试要求。

d.开始进行浪涌测试，记录测试发生器和设备参数的变化并监测设备是否出现故障和破坏。

根据需要可进行单次或多次浪涌测试。

4.结果分析：根据测试过程中的数据和观察结果，评估设备的抗扰度和耐受度，并结合相关标准和规范进行判定。

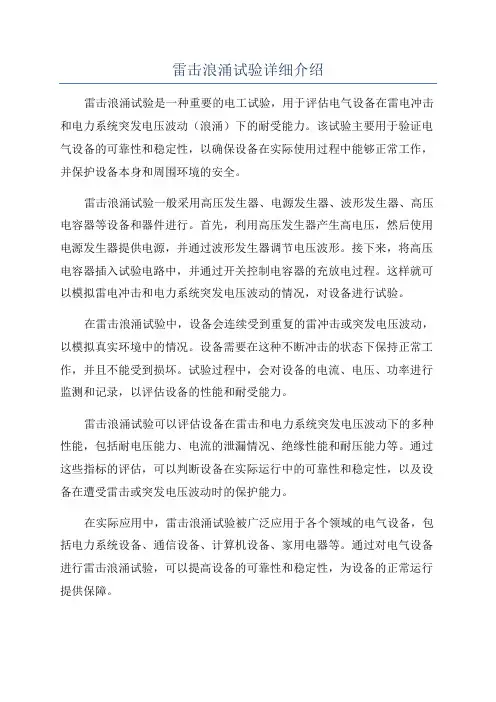

雷击浪涌试验详细介绍雷击浪涌试验是一种重要的电工试验，用于评估电气设备在雷电冲击和电力系统突发电压波动（浪涌）下的耐受能力。

该试验主要用于验证电气设备的可靠性和稳定性，以确保设备在实际使用过程中能够正常工作，并保护设备本身和周围环境的安全。

雷击浪涌试验一般采用高压发生器、电源发生器、波形发生器、高压电容器等设备和器件进行。

首先，利用高压发生器产生高电压，然后使用电源发生器提供电源，并通过波形发生器调节电压波形。

接下来，将高压电容器插入试验电路中，并通过开关控制电容器的充放电过程。

这样就可以模拟雷电冲击和电力系统突发电压波动的情况，对设备进行试验。

在雷击浪涌试验中，设备会连续受到重复的雷冲击或突发电压波动，以模拟真实环境中的情况。

设备需要在这种不断冲击的状态下保持正常工作，并且不能受到损坏。

试验过程中，会对设备的电流、电压、功率进行监测和记录，以评估设备的性能和耐受能力。

雷击浪涌试验可以评估设备在雷击和电力系统突发电压波动下的多种性能，包括耐电压能力、电流的泄漏情况、绝缘性能和耐压能力等。

通过这些指标的评估，可以判断设备在实际运行中的可靠性和稳定性，以及设备在遭受雷击或突发电压波动时的保护能力。

在实际应用中，雷击浪涌试验被广泛应用于各个领域的电气设备，包括电力系统设备、通信设备、计算机设备、家用电器等。

通过对电气设备进行雷击浪涌试验，可以提高设备的可靠性和稳定性，为设备的正常运行提供保障。

总结起来，雷击浪涌试验是一种用于评估电气设备在雷电冲击和电力系统突发电压波动下的耐受能力的重要试验。

通过模拟真实环境中的情况，对设备进行重复冲击，并监测和记录设备的性能指标，可以评估设备的可靠性和稳定性，以及设备在遭受雷击或突发电压波动时的保护能力。

雷击浪涌试验对于确保电气设备的正常工作和安全具有重要意义。

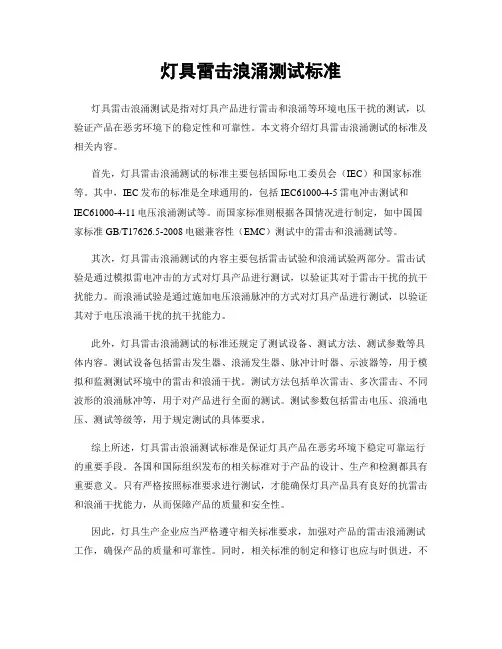

灯具雷击浪涌测试标准灯具雷击浪涌测试是指对灯具产品进行雷击和浪涌等环境电压干扰的测试，以验证产品在恶劣环境下的稳定性和可靠性。

本文将介绍灯具雷击浪涌测试的标准及相关内容。

首先，灯具雷击浪涌测试的标准主要包括国际电工委员会（IEC）和国家标准等。

其中，IEC发布的标准是全球通用的，包括IEC61000-4-5雷电冲击测试和IEC61000-4-11电压浪涌测试等。

而国家标准则根据各国情况进行制定，如中国国家标准GB/T17626.5-2008电磁兼容性（EMC）测试中的雷击和浪涌测试等。

其次，灯具雷击浪涌测试的内容主要包括雷击试验和浪涌试验两部分。

雷击试验是通过模拟雷电冲击的方式对灯具产品进行测试，以验证其对于雷击干扰的抗干扰能力。

而浪涌试验是通过施加电压浪涌脉冲的方式对灯具产品进行测试，以验证其对于电压浪涌干扰的抗干扰能力。

此外，灯具雷击浪涌测试的标准还规定了测试设备、测试方法、测试参数等具体内容。

测试设备包括雷击发生器、浪涌发生器、脉冲计时器、示波器等，用于模拟和监测测试环境中的雷击和浪涌干扰。

测试方法包括单次雷击、多次雷击、不同波形的浪涌脉冲等，用于对产品进行全面的测试。

测试参数包括雷击电压、浪涌电压、测试等级等，用于规定测试的具体要求。

综上所述，灯具雷击浪涌测试标准是保证灯具产品在恶劣环境下稳定可靠运行的重要手段。

各国和国际组织发布的相关标准对于产品的设计、生产和检测都具有重要意义。

只有严格按照标准要求进行测试，才能确保灯具产品具有良好的抗雷击和浪涌干扰能力，从而保障产品的质量和安全性。

因此，灯具生产企业应当严格遵守相关标准要求，加强对产品的雷击浪涌测试工作，确保产品的质量和可靠性。

同时，相关标准的制定和修订也应与时俱进，不断提高测试的科学性和实用性，以适应不断发展的市场需求和技术变革。

只有如此，才能更好地推动灯具产品的技术进步和产业发展。

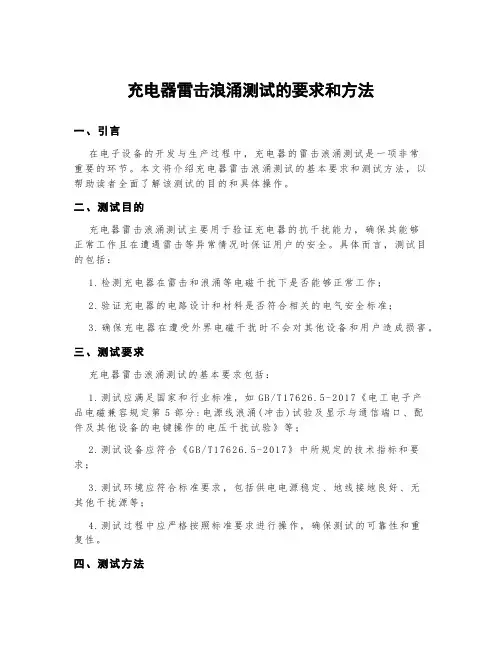

充电器雷击浪涌测试的要求和方法一、引言在电子设备的开发与生产过程中，充电器的雷击浪涌测试是一项非常重要的环节。

本文将介绍充电器雷击浪涌测试的基本要求和测试方法，以帮助读者全面了解该测试的目的和具体操作。

二、测试目的充电器雷击浪涌测试主要用于验证充电器的抗干扰能力，确保其能够正常工作且在遭遇雷击等异常情况时保证用户的安全。

具体而言，测试目的包括：1.检测充电器在雷击和浪涌等电磁干扰下是否能够正常工作；2.验证充电器的电路设计和材料是否符合相关的电气安全标准；3.确保充电器在遭受外界电磁干扰时不会对其他设备和用户造成损害。

三、测试要求充电器雷击浪涌测试的基本要求包括：1.测试应满足国家和行业标准，如G B/T17626.5-2017《电工电子产品电磁兼容规定第5部分:电源线浪涌(冲击)试验及显示与通信端口、配件及其他设备的电键操作的电压干扰试验》等；2.测试设备应符合《G B/T17626.5-2017》中所规定的技术指标和要求；3.测试环境应符合标准要求，包括供电电源稳定、地线接地良好、无其他干扰源等；4.测试过程中应严格按照标准要求进行操作，确保测试的可靠性和重复性。

四、测试方法充电器雷击浪涌测试主要采用以下方法进行：浪涌测试1.：通过模拟电力系统的浪涌现象，对充电器进行电压干扰测试。

测试时，使用特定的浪涌发生器对充电器所连电源线路进行扰动，检测充电器在扰动下的表现和工作稳定性。

电涌测试2.：模拟雷击情况下产生的瞬态电流，并对充电器的电气系统进行冲击测试。

测试中，通过特殊的电涌发生器对充电器进行雷击模拟，检测其在雷击前后电气性能的变化与稳定性。

耐压测试3.：通过对充电器进行较高电压的施加，检测其绝缘性能和耐压能力。

测试时，使用高压发生器对充电器的输入输出端子进行高电压施加，并检测是否存在电气击穿等异常情况。

漏电流测试 4.：对充电器进行漏电流检测以评估其绝缘性能。

测试时，通过测试仪器测量充电器在正常工作状态下的漏电流情况，以验证其符合相关国家标准的要求。

下面是一个典型的规格: (1.2uS / 50uS)–没有误动作: 4 kV / 12 Ω共模, 2kV/ 2 Ω差模–可以交流重启（关机，短时间不工作）: 6kV / 12 Ω共模, 4kV / 2Ω差模–更高雷击电压时，不能出现安规问题●雷击有两种模式：差模雷击和共模雷击●雷击的峰值电压是规定的，在kV级别●输入阻抗也是规定的，或者有时规定输入短路电流–例如：6 kV / 12 Ω= 500A●连续的雷击脉冲和重置时间又非常短造成损害比较大:–一个非常短的重置时间如：15s 或1分钟, 使其很难通过测试，原因为压敏电和其他的部分没时间把温度降下来!差模雷击差模雷击是高电压加在L和N线之间.电流从L线流入从N线流出共模雷击（1）当开关在接右位置，电压加在L线和大地线上(雷击发生器上显示“L1/PE”).当开关在接左位置，电压加在N线和大地线上(雷击发生器上显示“L2/PE”).上面两个实际上是在电源产品上产生共模和差模电流电流。

共模雷击（2）当雷击发生器设定为“L1, L2 / PE”, 开关同时接到两线上。

这是唯一真的共模雷击测试设定。

如果客户简单说共模雷击指的就这个设定.系统只有两线输入，输出有悬空(不接大地), 共模雷击是没有意义的! (很容易通过测试, 只要输出真的悬空)雷击会产生什么损坏?差模雷击产生高的差模电流能导致输入大电容的电压升高，而损坏输入大电解电容和开关管的漏极。

共模雷击会产生非常高的共模电压，共模电压能造成电弧放电。

电弧放电发生会产生一个非常高的高频的电流。

如果没有电弧放电发生，电流比较小，只有寄生电容Cparasitic * dv/dt.当发生一个电弧放电，会得到一个非常高的峰值高频电流，高频电流产生噪声能耦合进入低压电路导致误动作。

雷击的损坏：–非常高的共模电压能导致跨接在初级和次级间的Y电容损坏。

–非常高的差模电压导致输入回路产生过高的电压和过大的电流，损坏输入端的元器件（保险丝，输入整流桥，X电容，压敏电阻，开关管）。

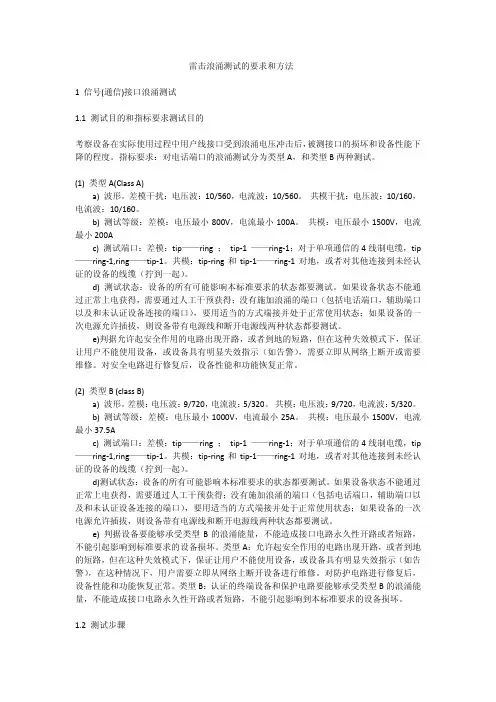

雷击浪涌测试的要求和方法1 信号(通信)接口浪涌测试1.1 测试目的和指标要求测试目的考察设备在实际使用过程中用户线接口受到浪涌电压冲击后，被测接口的损坏和设备性能下降的程度。

指标要求：对电话端口的浪涌测试分为类型A，和类型B两种测试。

(1) 类型A(Class A)a) 波形。

差模干扰：电压波：10/560，电流波：10/560。

共模干扰：电压波：10/160，电流波：10/160。

b) 测试等级：差模：电压最小800V，电流最小100A。

共模：电压最小1500V，电流最小200Ac) 测试端口：差模：tip——ring ； tip‐1 ——ring‐1；对于单项通信的4线制电缆，tip ——ring‐1,ring——tip‐1。

共模：tip‐ring和tip‐1——ring‐1对地，或者对其他连接到未经认证的设备的线缆（拧到一起）。

d) 测试状态：设备的所有可能影响本标准要求的状态都要测试。

如果设备状态不能通过正常上电获得，需要通过人工干预获得；没有施加浪涌的端口（包括电话端口，辅助端口以及和未认证设备连接的端口），要用适当的方式端接并处于正常使用状态；如果设备的一次电源允许插拔，则设备带有电源线和断开电源线两种状态都要测试。

e)判据允许起安全作用的电路出现开路，或者到地的短路，但在这种失效模式下，保证让用户不能使用设备，或设备具有明显失效指示（如告警），需要立即从网络上断开或需要维修。

对安全电路进行修复后，设备性能和功能恢复正常。

(2) 类型B (class B)a) 波形。

差模：电压波：9/720，电流波：5/320。

共模：电压波：9/720，电流波：5/320。

b) 测试等级：差模：电压最小1000V，电流最小25A。

共模：电压最小1500V，电流最小37.5Ac) 测试端口：差模：tip——ring ； tip‐1 ——ring‐1；对于单项通信的4线制电缆，tip ——ring‐1,ring——tip‐1。

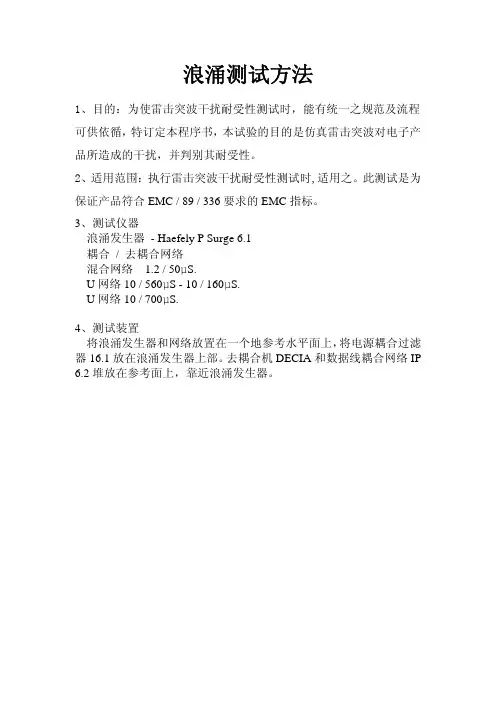

浪涌测试方法1、目的：为使雷击突波干扰耐受性测试时，能有统一之规范及流程可供依循，特订定本程序书，本试验的目的是仿真雷击突波对电子产品所造成的干扰，并判别其耐受性。

2、适用范围：执行雷击突波干扰耐受性测试时,适用之。

此测试是为保证产品符合EMC / 89 / 336要求的EMC指标。

3、测试仪器浪涌发生器- Haefely P Surge 6.1耦合 / 去耦合网络混合网络 1.2 / 50µS.U网络10 / 560µS - 10 / 160µS.U网络10 / 700µS.4、测试装置将浪涌发生器和网络放置在一个地参考水平面上，将电源耦合过滤器16.1放在浪涌发生器上部。

去耦合机DECIA和数据线耦合网络IP 6.2堆放在参考面上，靠近浪涌发生器。

电源 + 浪涌输出图1 : 火牛浪涌测试绝缘体电源线图2：电话线浪涌测试5浪涌测试火牛，仪器断开电源，将PHV30.2卡(1.2 / 50 µS)安装于浪涌发生器中。

高压探头与耦合过滤器连接（如图1）。

6 测试电话线，仪器断开电源，应将PHV29卡（10 / 560µS）安装于浪涌发生器中，按照图2连接高压探头与耦合网络。

7 在测试过程中,辅助仪器（电源和电馈桥）必须始终通过去耦合网络与EUT 连接。

8测试程序8.1 EUT必须在指定的操作和气温条件下进行测试。

8.2测试前必须正确安装测试仪器，挑选正确的时间卡。

8.3开启浪涌发生器和有关的耦合网络。

浪涌发生器自动显示预编程序菜单。

8.4 从菜单中选择程序6和程序7测试火牛。

程序6应用于1KV水平测试，程序7存有0.5KV垂直测试的所有重要数据。

8.5按下浪涌发生器上的启动键开始测试。

每10秒钟EUT电源产生脉冲信号。

8.6 从菜单中选程序4和程序5测试电话线。

程序4是有关800V金属性测试，程序5是有关1.5KV纵向测试。

按下开始键，EUT将在40秒内自动产生4个脉冲。

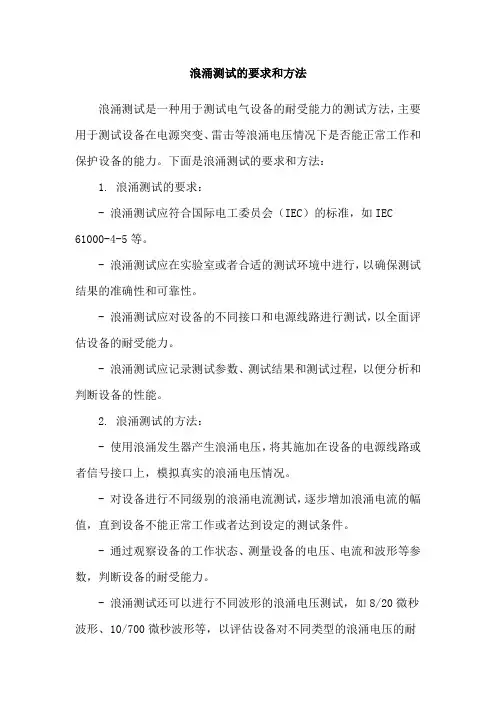

浪涌测试的要求和方法
浪涌测试是一种用于测试电气设备的耐受能力的测试方法，主要用于测试设备在电源突变、雷击等浪涌电压情况下是否能正常工作和保护设备的能力。

下面是浪涌测试的要求和方法：
1. 浪涌测试的要求：
- 浪涌测试应符合国际电工委员会（IEC）的标准，如IEC 61000-4-5等。

- 浪涌测试应在实验室或者合适的测试环境中进行，以确保测试结果的准确性和可靠性。

- 浪涌测试应对设备的不同接口和电源线路进行测试，以全面评估设备的耐受能力。

- 浪涌测试应记录测试参数、测试结果和测试过程，以便分析和判断设备的性能。

2. 浪涌测试的方法：
- 使用浪涌发生器产生浪涌电压，将其施加在设备的电源线路或者信号接口上，模拟真实的浪涌电压情况。

- 对设备进行不同级别的浪涌电流测试，逐步增加浪涌电流的幅值，直到设备不能正常工作或者达到设定的测试条件。

- 通过观察设备的工作状态、测量设备的电压、电流和波形等参数，判断设备的耐受能力。

- 浪涌测试还可以进行不同波形的浪涌电压测试，如8/20微秒波形、10/700微秒波形等，以评估设备对不同类型的浪涌电压的耐
受能力。

总之，浪涌测试的要求是符合相关标准，测试的方法是通过施加浪涌电压并观察设备的工作状态和测量参数来评估设备的耐受能力。

同时，注意记录测试结果和过程，以便分析和判断设备的性能。

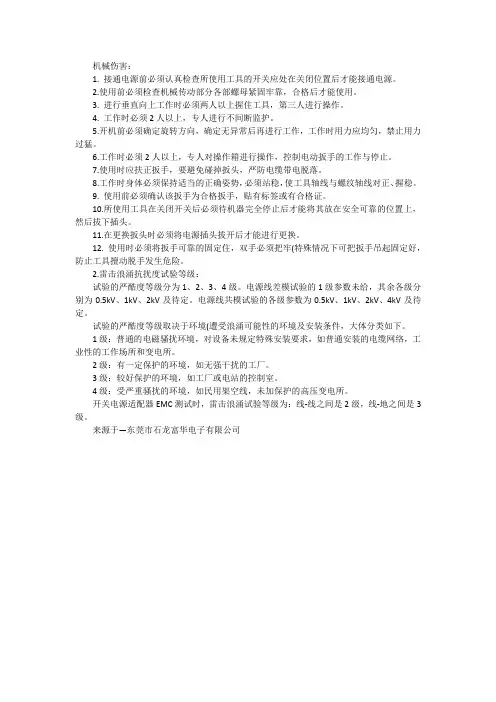

机械伤害：1. 接通电源前必须认真检查所使用工具的开关应处在关闭位置后才能接通电源。

2.使用前必须检查机械传动部分各部螺母紧固牢靠，合格后才能使用。

3. 进行垂直向上工作时必须两人以上握住工具，第三人进行操作。

4. 工作时必须2人以上，专人进行不间断监护。

5.开机前必须确定旋转方向，确定无异常后再进行工作，工作时用力应均匀，禁止用力过猛。

6.工作时必须2人以上，专人对操作箱进行操作，控制电动扳手的工作与停止。

7.使用时应扶正扳手，要避免碰掉扳头，严防电缆带电脱落。

8.工作时身体必须保持适当的正确姿势，必须站稳，使工具轴线与螺纹轴线对正、握稳。

9. 使用前必须确认该扳手为合格扳手，贴有标签或有合格证。

10.所使用工具在关闭开关后必须待机器完全停止后才能将其放在安全可靠的位置上，然后拔下插头。

11.在更换扳头时必须将电源插头拔开后才能进行更换。

12. 使用时必须将扳手可靠的固定住，双手必须把牢(特殊情况下可把扳手吊起固定好，防止工具擅动脱手发生危险。

2.雷击浪涌抗扰度试验等级：试验的严酷度等级分为1、2、3、4级。

电源线差模试验的1级参数未给，其余各级分别为0.5kV、1kV、2kV及待定。

电源线共模试验的各级参数为0.5kV、1kV、2kV、4kV及待定。

试验的严酷度等级取决于环境(遭受浪涌可能性的环境及安装条件，大体分类如下。

1级：普通的电磁骚扰环境，对设备未规定特殊安装要求，如普通安装的电缆网络，工业性的工作场所和变电所。

2级：有一定保护的环境，如无强干扰的工厂。

3级：较好保护的环境，如工厂或电站的控制室。

4级：受严重骚扰的环境，如民用架空线，未加保护的高压变电所。

开关电源适配器EMC测试时，雷击浪涌试验等级为：线-线之间是2级，线-地之间是3级。

来源于—东莞市石龙富华电子有限公司。

雷击浪涌测试一实验仪器和测试工具雷击浪涌发生器一台（如苏州泰思特电子科技有限公司SG5010H 或SG-5006G）;泰克示波器一台（如TDS3012C）；高压探头一个（如泰克P6015A或哈佛来PDP8000最高电压可测8kv）；电流传感器一个，隔离变压器一个用在雷击浪涌EUT供电电源部分。

二实验注意事项1 使用示波器时，最好加上隔离便器供电，防止雷击浪涌反冲电压对示波器电源实验，苏州泰思特雷击浪涌反冲一般在设置电压的8%。

2 确保雷击浪涌发生器接地可靠。

3 差分探头的供电电源最好是采用隔离变压器供电，排除外界对测试工具的干扰。

4 EUT电源最好采用隔离变压器供电，或者采用漏保交大的空气开关。

5 实验操作安全是首要位置，（雷击浪涌具有高电压大电流实验，具有一定的危险性）在测试时尽力不要触摸到接线位置，当雷击浪涌发生器触发放电时就不要触碰任何连接线路，出现紧急情况直接把急停按钮按下，仪器自动卸掉高压电压。

三实验步骤（以下发生器设置为2kv）雷击浪涌电压波是1.2us/50us、电流波是8us/20us.1 示波器设置，直流耦合方式、探头衰减倍数为1000X、采样模式、匹配内阻为1M欧、上升沿触发、时间基准为20us每格、电压基准为500v每格、参考电平放置于设定电压的60%最易。

测量参数设置（如正压）{上升时间（30%~90%测试参数需要乘以虚拟参数1.67）、正脉冲宽度（50%）、最大值}.2 雷击浪涌发生器设置，电压设置2kv、网络清除、正负交替运行、每个极性放电五次、充电时间设置25s、放电间隔为60s，异步触发。

四连接示意图衰减器（差分探头）接口处理雷击雷涌参数设置界面正电压2kv输出波形负电压2kv输出波形网络输出端波形（L1-N）网络端口正压2KV输出波形网络端口负压2KV输出波形正压电流输出波形（上升时间10%~90%，乘以虚拟参数1.25等于8 us；脉冲宽度为50%）负压输出电流波形雷击浪涌在叠加到50Hz的电网输出波形在相位0°角触发在相位90°角触发在相位180°角触发在相位270°角触发本仪器可以自动采集出报告系统苏州泰思特电子科技有限公司成都办事处可以免费EMC测试整改：1 静电放电抗扰度测试（满足IEC6100-4-2和GB17626.2）2 电快速瞬变脉冲群抗扰度测试（满足IEC61000-4-4和GB17626.4）3 雷击浪涌抗扰度测试（满足IEC6100-4-5和GB17626.5）4 通信波雷击浪涌抗扰度测试（满足IEC61000-4-5和GB17626.5）5 脉冲耐压测试仪（满足IEC61181和GB7251.1）6 传导抗扰度测试（满足IEC61000-4-6和GB17626.6）联系人：王金彪QQ：1606636867地址：四川省成都市天益街38号理想中心3栋516室（深圳、北京、苏州都有免费测试地方）。

电磁兼容EMC测试：雷电浪涌测试方法介绍雷击测试可以在单冲程，多冲程和多冲程测试中完成。

外部飞机系统通常需要直接雷电测试。

内部和外部的大多数飞机电子设备都需要间接闪电测试。

间接闪电模拟通过电路和电缆传输的二次电流和电压，该测试也称为浪涌抗扰度测试。

浪涌测验试验办法：浪涌的原因是电力系统的开关瞬态和雷电瞬态；而浪涌抗扰度试验意图是树立一个一起的基准，以点评电气和电子设备在遭受浪涌（冲击）时的功能。

依据规范IEC61000-4-5浪涌冲击抗扰度试验一般要求，雷击浪涌发生器模仿1.2/50us电压波形，8/20us电流波形和组合波（电压波形：10/700us，电流波形：5/320us），经过耦合网络，将波形耦合至被测电路中，已达到试验意图。

硕凯电子EMC试验室正可以为客户供给各种组合波形的浪涌测验方案。

浪涌测验试验等级：试验等级依据电压严格程度分为1，2，3，4和X级，其间X及为敞开级，每一级对应的电压强度如表一。

严格等级运用规模则取决于环境（遭受浪涌可能性的环境）及装置条件，大体依照以下条件分类：1级：较好维护的环境，如工厂或电站的控制室。

2级：有必定维护的环境，如无强搅扰的工厂。

3级：一般的电磁打扰环境，对设备未规定特别装置要求，如一般装置的电缆网络，工业性的作业场所和变电所。

4级：受严重打扰的环境，如民用架空线，未加维护的高压变电所。

X级：特别级，由用户和制造商洽谈后断定。

具体产品选用哪一级，一般由产品规范定。

雷击浪涌测验试验的注意事项：1.运用示波器时，好加上阻隔变压器供电，避免雷击浪涌反冲击电压对示波器电源试验，雷击浪涌反冲一般在设置的8%。

2.保证雷击浪涌发生器接地牢靠。

3.差分探头的供电电源好是选用阻隔变压器供电，扫除外界对测验东西的搅扰。

4.EUT电源好选用阻隔变压器供电，或许选用漏保较大的空气开关。

5.试验室操作安满是首要方位，（雷击浪涌具有高电压大电流试验，具有必定的危险性）在测验时尽量不要触摸到接线方位，当雷击浪涌发生器触发放电时就不要触碰任何衔接线路，呈现紧急情况直接把急停按钮按下，仪器主动卸掉高压电压。

ems61000-5a雷击浪涌测试作业指导书作业指导书1. 实验目的本实验旨在了解和掌握EMS61000-5a雷击浪涌测试的基本原理、测试过程和注意事项。

2. 实验器材和材料- EMS61000-5a测试仪- 测试样品/设备- 地线3. 实验步骤3.1 准备工作将EMS61000-5a测试仪正确接线，并保证仪器的接地良好。

3.2 设置测试参数根据测试要求，设置合适的测试参数，如测试电压、测试频率等。

确保测试参数符合标准要求。

3.3 连接测试设备将待测试的样品/设备连接到EMS61000-5a测试仪。

根据测试要求，确定正确的接线方式，如串联或并联等。

3.4 开始测试打开EMS61000-5a测试仪电源，根据测试参数要求，开始进行雷击浪涌测试。

测试过程中要注意观察测试仪器的显示结果，确保测试正常进行。

3.5 记录测试结果在测试过程中，记录每次测试的结果，包括测量数值、测试时间等信息。

如果有异常情况出现，要详细记录，并及时采取措施进行修复。

3.6 测试结束测试完成后，关闭EMS61000-5a测试仪电源，并断开测试设备的连接。

整理测试仪器和设备，并保存好测试结果和记录。

4. 注意事项4.1 安全操作在进行EMS61000-5a雷击浪涌测试时，注意安全操作。

确保测试仪器和测试设备的电源已断开，防止触电危险。

4.2 正确接线根据测试要求，确保正确接线，避免因接线错误导致测试结果的不准确。

4.3 观察测试仪器测试过程中，要时刻观察EMS61000-5a测试仪器的显示结果。

如果有异常情况出现，应暂停测试并进行检查，确保测试结果的准确性。

4.4 记录测试结果在测试过程中，及时、准确地记录每次测试的结果，包括测量数值、测试时间等信息。

记录要详细、清晰，便于后续分析和比对。

4.5 整理存档测试完成后，整理测试仪器和设备，并保存好测试结果和记录。

合理存档，便于后续查阅和分析。

以上为EMS61000-5a雷击浪涌测试的作业指导书，希望能对你的实验有所帮助。

雷击浪涌抗扰度测试报告
雷击浪涌抗扰度测试是一项非常重要的测试工作，用来评估电气设备在雷击和电涌等极端天气条件下的抗干扰能力。

本文将重点介绍雷击浪涌抗扰度测试的背景、测试方法和结果分析。

背景
随着电力系统的不断发展，电气设备的使用范围越来越广泛，而各种极端天气条件也给电气设备的正常运行带来了挑战。

雷击和电涌是导致电气设备损坏的主要原因之一，因此对电气设备的抗雷击和抗电涌能力进行测试就显得尤为重要。

测试方法
雷击浪涌抗扰度测试通常分为两个部分：雷击测试和电涌测试。

在雷击测试中，会模拟雷电击中电气设备的情况，通过施加一定的雷击电流和电压来测试设备的耐受能力。

而在电涌测试中，会通过施加瞬时电压冲击来模拟电涌情况，评估设备在电涌条件下的稳定性。

结果分析
经过雷击浪涌抗扰度测试，我们得到了如下结果：设备在经受一定雷击和电涌条件下依然能够正常运行，没有出现明显的损坏或故障。

这表明该设备具有较好的抗干扰能力，能够在极端天气条件下保持稳定运行。

总结
通过本次雷击浪涌抗扰度测试，我们验证了电气设备在极端天气条件下的抗干扰能力，为设备的正常运行提供了有力保障。

未来，在电气设备设计和生产过程中，应该进一步加强对雷击浪涌抗扰度的测试，确保设备在各种极端条件下都能够可靠运行。

雷击浪涌抗扰度测试是电气设备测试中至关重要的一项内容，通过测试可以评估设备在极端天气条件下的稳定性和可靠性，为设备的正常运行提供了有力的保障。

希望通过本文的介绍，能够增加大家对雷击浪涌抗扰度测试的了解，提高电气设备的抗干扰能力，确保电力系统的安全稳定运行。

通信波雷击浪涌测试
为了刚好的测试整改产品，特地做了一份测试通信波雷击浪涌的实验方法，这是对仪器的校验，同时还可以在产品中测试残余电压波形。

一实验器材
泰克示波器TDS3012C一台；高压差分探头一只（如泰克P6015A或者FAEFELY差分探头）；通信波雷击浪涌发生器一台（如苏州泰思特电子科技的SG-5010G、SG5010H、SG-728G）。

二实验步骤
1 示波器设置（以正压2KV为例）：
通道选择CH1或CH2,示波器内阻选择1兆欧，直流耦合方式，采样模式设置为样本模式，边沿触发模式中的上升沿触发，触发模式设置为正常触发，在测量参数里面选择上升沿正脉冲宽度最大值，参考电平：低参考电平10% 中参考电平50% 高参考电平90%，触发电平调节到发生器设置电压的60%位置最适。

电压波上升时间需要乘以1.67的虚拟参数，电流波上升时间需要乘以1.25的虚拟参数。

2 仪器设置
放电电压设置2KV，放电间隔1分钟，自动放电模式。

仪器内阻可以选用15欧或者40欧。

三实验注意事项
在仪器充电过程中实验人员尽力不要触摸任何发生器和产品之间的连接线，如有紧急情况可以把仪器的紧急按钮按下，仪器自动放掉高压电压。

四仪器连接处理和外部环境参考图片。

实验环境和仪器
数据线离线测试端口：图一为15欧内阻，图二为40欧内阻。

正压2KV输出波形图
负压2KV输出波形图
数据线在线网络测试（10/700us）
网络输出正压2KV波形
网络负压输出2KV波形
5/320us电流波输出波形
5/320us电流波输出波形
以上只是个人见解，如有问题欢迎沟通QQ 1606636867 EMC王金彪。

目录一、浪涌定义 (2)二、浪涌产生原因 (2)1、外部雷电电涌过电压 (2)2、内部操作电涌过电压 (3)三、浪涌实验标准 (3)1、国内标准：GB/T17626.5-2008《电磁兼容试验和测量技术浪涌(冲击)抗扰度试验》 (3)2、国际标准：IEC61000-4-5 EMC雷击浪涌规范 (3)四、测试波形 (3)1、国内标准：GB/T 22840-2008 工业机械电气设备浪涌抗扰度试验规范介绍 (3)2、国际标准：IEC61000-4-5 EMC雷击浪涌规范 (5)五、测试等级 (5)1、试验优先使用等级 (6)2、按安装情况对实验等级的选择 (6)六、测试坏境与方法 (6)1、实验框图 (6)2、测试方法 (7)七、试验结果 (7)浪涌测试规范一、浪涌定义浪涌（electrical surge），顾名思义就是瞬间出现超出稳定值的峰值，它包括浪涌电压和浪涌电流。

二、浪涌产生原因供电系统浪涌的来源分为外部（雷电原因）和内部（电气设备启停和故障等）。

1、外部雷电电涌过电压雷击引起的电涌危害最大，在雷击放电时，以雷击为中心1.5~2KM范围内，都可能产生危险的过电压。

雷击引起（外部）电涌的特点是单相脉冲型，能量巨大。

外部电涌的电压在几微秒内可从几百伏快速升高至20000V，可以传输相当长的距离。

按ANSI/IEEEC62.41-1991说明，瞬间电涌可高达20000V，瞬间电流可达10000A。

主要有以下几种形式：（1）感应雷击电涌过电压：雷击闪电产生的高速变化的电磁场，闪电辐射的电场作用于导体，感应很高的过电压，这类过电压具有很陡的前沿并快速衰减。

（2）直接雷击电涌过电压：直接落雷在电网上，由于瞬间能量巨大，破坏力超强，还没有一种设备能对直接落雷进行保护。

（3）雷击传导电涌过电压：由远处的架空线传导而来，由于接于电力网的设备对过电压有不同的抑制能力，因此传导过电压能量随线路的延长而减弱。

（4）振荡电涌过电压：动力线等效一个电感，并于大地及临近金属物体间存在分布电容，构成并联谐振回路，在TT、TN供电系统，当出现单相接地故障的瞬间，由于高频率的成分出现谐振，在线路上产生很高过电压，主要损坏二次仪表。
