开关电源适配器浪涌抗扰实验分析

浪涌（冲击）抗扰度试验浪涌（冲击）抗扰度试验就是模拟雷击带来的干扰影响，但需要指出的是，考核设备电磁兼容性能的浪涌抗扰度试验不同于考核设备高压绝缘能力的耐压试验，前者仅仅是模拟间接雷击的影响（直接的雷击设备通常都无法承受）。

浪涌（冲击）抗扰度试验所依据的国际标准是IEC61000-4-5:2005，对应国家标准是GB/T17626.2:200X《电磁兼容试验和测量技术浪涌（冲击）抗扰度试验》。

本标准的目的是建立一个共同的基准，以评价电气和电子设备在遭受浪涌(冲击)时的性能。

本标准规定了一个一致的试验方法，以评定设备或系统对规定现象的抗扰度。

1、试验等级2、试验配置1) 试验设备试验配置包括设备：－受试设备（EUT）；－辅助设备（AE）；－电缆（规定类型和长度）；－耦合去耦网络；－组合波信号发生器；－耦合网络/保护装置；－当试验频率较高（如经过气体放电管耦合）和对屏蔽电缆测试时，需要金属接地参考平板。

只有EUT的典型安装有金属接地参考平面，试验时连接到接地参考平面才是必须的。

2) EUT电源端试验的配置1.2/50µs的浪涌经电容耦合网络加到EUT电源端上（见图7、图8、图9和图10）。

为避免对同一电源供电的非受试设备产生不利影响，并为浪涌波提供足够的去耦阻抗，以便将规定的浪涌施加到受试线缆上，需要使用去耦网络。

如果没有其它规定，EUT和耦合/去耦网络之间的电源线长度不应超过2m。

本标准规定，只有直接连接到交流和直流电源系统的端口才被认为是电源端口。

3、试验程序1) 实验室参考条件为了使环境参数对试验结果的影响减至最小，试验应在8.1.1和8.1.2规定的气候和电磁环境基准条件下进行。

2) 气候条件除非通用标准，行业标准和产品标准有特别规定，实验室的气候条件应该在EUT和试验仪器各自的制造商规定的仪器正常工作的一切范围内。

如果相对湿度很高,以至于在EUT和试验仪器上产生凝露，则不应进行试验。

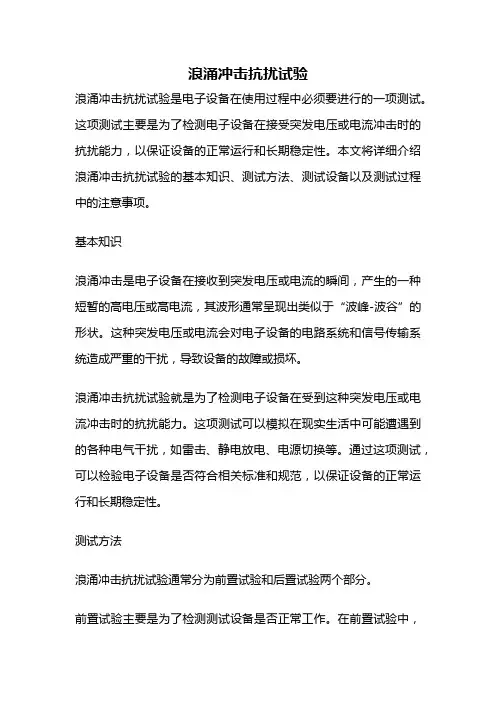

浪涌冲击抗扰试验浪涌冲击抗扰试验是电子设备在使用过程中必须要进行的一项测试。

这项测试主要是为了检测电子设备在接受突发电压或电流冲击时的抗扰能力，以保证设备的正常运行和长期稳定性。

本文将详细介绍浪涌冲击抗扰试验的基本知识、测试方法、测试设备以及测试过程中的注意事项。

基本知识浪涌冲击是电子设备在接收到突发电压或电流的瞬间，产生的一种短暂的高电压或高电流，其波形通常呈现出类似于“波峰-波谷”的形状。

这种突发电压或电流会对电子设备的电路系统和信号传输系统造成严重的干扰，导致设备的故障或损坏。

浪涌冲击抗扰试验就是为了检测电子设备在受到这种突发电压或电流冲击时的抗扰能力。

这项测试可以模拟在现实生活中可能遭遇到的各种电气干扰，如雷击、静电放电、电源切换等。

通过这项测试，可以检验电子设备是否符合相关标准和规范，以保证设备的正常运行和长期稳定性。

测试方法浪涌冲击抗扰试验通常分为前置试验和后置试验两个部分。

前置试验主要是为了检测测试设备是否正常工作。

在前置试验中，需要使用专门的测试设备对测试系统进行校准，以确保测试结果的准确性和可靠性。

在进行前置试验时，需要使用特殊的浪涌发生器，产生模拟的浪涌冲击信号，并通过专门的测试仪器进行测量和分析。

后置试验则是为了检测电子设备的抗扰能力。

在后置试验中，需要将电子设备接入测试系统，并对其进行浪涌冲击测试。

在测试过程中，需要使用专门的浪涌发生器产生模拟的浪涌冲击信号，并通过专门的测试仪器对设备的抗扰能力进行测量和分析。

测试设备浪涌冲击抗扰试验需要使用专门的测试设备，包括浪涌发生器和浪涌测试仪。

浪涌发生器是一种专门用于产生模拟浪涌冲击信号的设备。

它通常由一个高压脉冲发生电路、一个多路开关和一个浪涌发生器组成。

浪涌发生器的输出信号可以模拟各种浪涌冲击波形，如标准浪涌波、快速浪涌波等。

浪涌测试仪是一种专门用于对电子设备进行浪涌冲击测试的仪器。

它通常由一个浪涌发生器、一个电压电流传感器和一个数据采集器组成。

浪涌冲击抗扰试验
浪涌冲击抗扰试验是指在电子设备的使用过程中，如雷击、电涌等高电压瞬变事件出现时，设备自身或与其它设备之间可能会产生的电路冲击环境下，评估设备的抗扰性能的测试。

浪涌冲击试验属于EMC（电磁兼容性）测试的一种，目的是为了验证设备在受到电磁干扰时，能否正常工作，保证设备安全、稳定地运行。

这种测试用于电力、照明、工业自动化、电气控制和通信等领域的设备，如家用电器、电脑、数据中心、汽车电子设备等。

该测试模拟电子设备在连接或断开电源时可能出现的电涌和浪涌现象。

电流的瞬时高峰值很高，可能会烧坏设备。

经过此测试，设备能够达到一定的电磁兼容性标准，并测量其鲁棒性和过渡反应。

测试方法包括浪涌测试和冲击测试，前者模拟设备在连接电源时可能出现的电流增加；冲击测试模拟为在电流较大的情况下，设备停止工作时突然切换的变化。

在进行浪涌和冲击测试时，需要使用精密测试仪器进行测试。

这些测试仪器可以检测到浪涌电流和冲击电压的幅值、上升时间和持续时间等参数。

测试过程中需要重新连接电源，以会产生浪涌和冲击电压，测试仪器记录这些数据并进行数据分析，以确定设备的抗浪涌和抗冲击能力。

总之，浪涌冲击抗扰试验具有极高的测试精度和重要性。

通过该测试，能够有效评估电子设备的兼容性，减少因各种电磁干扰事件导致的故障，并加强设备的抗扰性和稳定性。

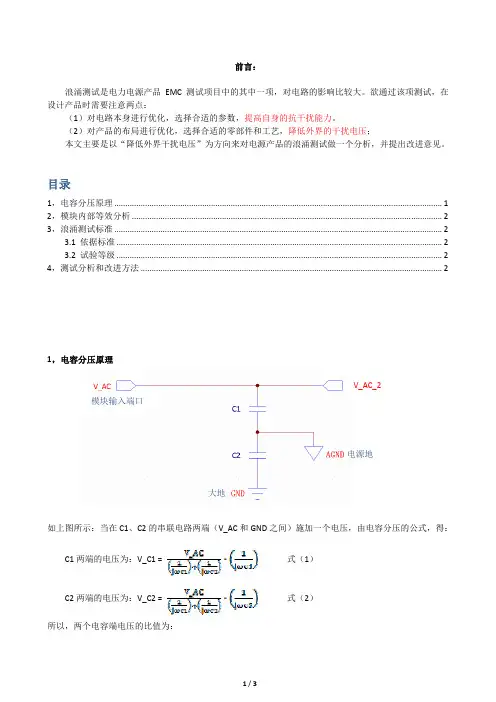

前言：浪涌测试是电力电源产品EMC 测试项目中的其中一项，对电路的影响比较大。

欲通过该项测试，在设计产品时需要注意两点：（1）对电路本身进行优化，选择合适的参数，提高自身的抗干扰能力。

（2）对产品的布局进行优化，选择合适的零部件和工艺，降低外界的干扰电压；本文主要是以“降低外界干扰电压”为方向来对电源产品的浪涌测试做一个分析，并提出改进意见。

目录1，电容分压原理 (1)2，模块内部等效分析 (2)3，浪涌测试标准 (2)3.1 依据标准 (2)3.2 试验等级 (2)4，测试分析和改进方法 (2)1，电容分压原理如上图所示：当在C1、C2的串联电路两端（V_AC 和GND 之间）施加一个电压，由电容分压的公式，得：C1两端的电压为：V_C1 = C2两端的电压为：V_C2 =所以，两个电容端电压的比值为： 模块输入端口 V_AC_2式（1）式（2） 大地电源地由上式可以看到： 串联电容的端电压和其容值的大小成反比，电容的容值越大，则两端分得的电压越小。

2，模块内部等效分析（1）电源模块内部线与线之间的电容，比如X 电容、电解电容以及其它的高频滤波电容、寄生电容，可以等效为上图中的C1。

所以，C1两端的电压可以认为是模块输入两端，或者输出两端之间的电压。

比如：L ∼N 之间，OUT+～OUT-之间的电压，我们把这个电压称之为差模电压。

（2）电源模块线与大地之间的电容，比如Y 电容，以及电路对地的寄生电容，可以等效为上图中的C2。

所以C2两端的电压，以及 “V_AC 和GND ”之间的电压，可以认为是模块的端口与大地之间的电压。

比如：L ∼地，N ∼地，OUT ∼地之间的电压，我们把这个电压称之为共模电压。

3，浪涌测试标准3.1 依据标准3.1.1 国家标准GB/T 17626.53.1.2 国家标准GB/T 14598.183.2 试验等级3级：线-线±1KV 、线-地±2KV ；4，测试分析和改进方法（1）在电源端口“线-线”之间，进行浪涌测试时，其实就相当于在上图中的C1两端施加一个±1KV 的干扰电压，是一个差模电压，所以又把这种测试称之为差模测试。

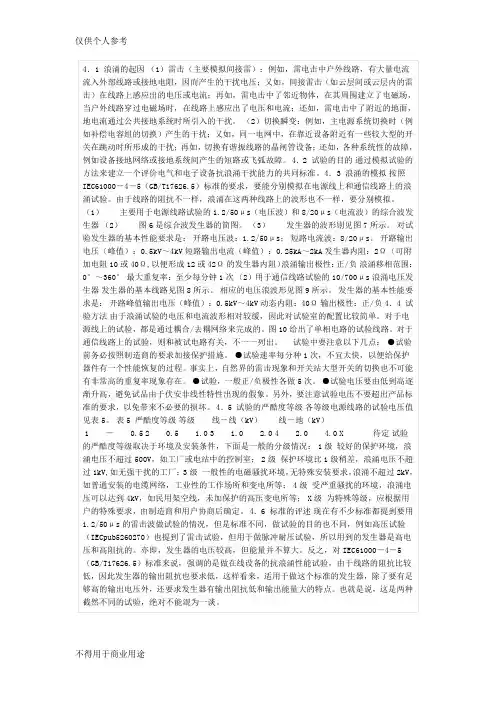

4．1 浪涌的起因（1）雷击（主要模拟间接雷）：例如，雷电击中户外线路，有大量电流流入外部线路或接地电阻，因而产生的干扰电压；又如，间接雷击（如云层间或云层内的雷击）在线路上感应出的电压或电流；再如，雷电击中了邻近物体，在其周围建立了电磁场，当户外线路穿过电磁场时，在线路上感应出了电压和电流；还如，雷电击中了附近的地面，地电流通过公共接地系统时所引入的干扰。

（2）切换瞬变：例如，主电源系统切换时（例如补偿电容组的切换）产生的干扰；又如，同一电网中，在靠近设备附近有一些较大型的开关在跳动时所形成的干扰；再如，切换有谐振线路的晶闸管设备；还如，各种系统性的故障，例如设备接地网络或接地系统间产生的短路或飞弧故障。

4．2 试验的目的通过模拟试验的方法来建立一个评价电气和电子设备抗浪涌干扰能力的共同标准。

4．3 浪涌的模拟按照IEC61000－4－5（GB/T17626.5）标准的要求，要能分别模拟在电源线上和通信线路上的浪涌试验。

由于线路的阻抗不一样，浪涌在这两种线路上的波形也不一样，要分别模拟。

（1）主要用于电源线路试验的1.2/50μs（电压波）和8/20μs（电流波）的综合波发生器（2）图6是综合波发生器的简图。

（3）发生器的波形则见图7所示。

对试验发生器的基本性能要求是：开路电压波：1.2/50μs；短路电流波：8/20μs。

开路输出电压（峰值）：0.5kV～4kV短路输出电流（峰值）：0.25kA～2kA发生器内阻：2Ω（可附加电阻10或40Ω,以便形成12或42Ω的发生器内阻）浪涌输出极性：正/负浪涌移相范围：0°～360°最大重复率：至少每分钟1次（2）用于通信线路试验的10/700μs浪涌电压发生器发生器的基本线路见图8所示。

相应的电压浪波形见图9所示。

发生器的基本性能要求是：开路峰值输出电压（峰值）：0.5kV～4kV动态内阻：40Ω输出极性：正/负4．4 试验方法由于浪涌试验的电压和电流波形相对较缓，因此对试验室的配置比较简单。

浪涌的抗干扰测试介绍浪涌抗干扰测试是指对电气设备在受到浪涌电压干扰时的抗干扰能力进行测试的过程。

浪涌电流通常是由于突发的电压变化引起的，比如雷击、电路切换等。

这些突发的电压变化可以对电气设备和系统造成严重的损害，因此浪涌抗干扰测试非常重要。

浪涌抗干扰测试主要用于评估电气设备在浪涌电流干扰下的性能，以判断设备是否能正常工作并保持其正常的功能。

测试过程需要模拟出不同幅值和频率的浪涌电流，并将其施加到设备上，通过监测设备的工作状态和性能来评估其抗干扰能力。

浪涌抗干扰测试通常包括以下几个方面：1.浪涌电压发生器：用于产生模拟的浪涌电压，并通过接线盒将其与被测试设备连接。

2.电压传感器：用于监测被测试设备上的电压变化情况，以确定设备在受到浪涌电流干扰时的响应。

3.电流传感器：用于监测被测试设备上的电流变化情况，以确定设备在受到浪涌电流干扰时的响应。

4.浪涌抑制器：用于限制被测试设备上的浪涌电流，以防止对设备造成损坏。

在进行浪涌抗干扰测试时，可以采取以下步骤：1.设置测试参数：包括浪涌电流的幅值和频率等。

这些参数应根据实际情况和设备的要求来确定。

2.连接测试设备：将浪涌电压发生器的输出与被测试设备连接，并确保连接正确和可靠。

3.施加浪涌电流：根据设定的测试参数，开始施加浪涌电流到被测试设备上。

4.监测设备响应：通过电压传感器和电流传感器监测被测试设备上的电压和电流变化，记录设备的响应情况。

5.分析测试结果：根据被测试设备的响应情况，评估设备的抗干扰能力。

如果设备在测试过程中表现正常且无明显故障，则说明其具有较好的抗干扰能力。

浪涌抗干扰测试的结果可以用来指导设计和改进电气设备和系统的抗干扰能力，以确保其在现实应用中的可靠性和稳定性。

同时，测试结果也可以用于设备的选择和采购，以满足特定的抗干扰要求。

总之，浪涌抗干扰测试是一项重要的测试方法，用于评估电气设备在浪涌电流干扰下的性能和可靠性。

通过这项测试，可以提高设备的抗干扰能力，减少设备故障和损坏的风险，保证设备在不同工作环境下的稳定性和可靠性。

浪涌抗扰度实验报告实验报告：浪涌抗扰度实验一、实验目的本实验旨在探究浪涌抗扰度，即电气设备在遭受电源电压不稳定时是否能够正常工作，以及其对电气设备的影响。

二、实验原理浪涌抗扰度是指电气设备在电源电压不稳定时的抗干扰能力。

电气设备的电源电压不稳定可能导致设备损坏，因此衡量电气设备的浪涌抗扰度是非常重要的。

在实验中，我们通过模拟电源电压波动和干扰来测试设备的浪涌抗扰度。

三、实验材料和设备1.实验设备：浪涌抗扰度测试设备2.被测试电气设备：如计算机、音响等四、实验步骤1.设置浪涌抗扰度测试设备，连接电源和被测试电气设备。

2.打开被测试电气设备，保持其正常工作状态。

3.调节浪涌抗扰度测试设备，产生不稳定的电源电压波动和干扰。

4.观察被测试电气设备是否受到波动和干扰的影响，如停止工作、出现故障等情况。

5.记录实验数据，并分析测得的结果。

五、实验结果与分析通过实验，我们测试了不同电气设备的浪涌抗扰度。

以下是实验结果的示例：1.计算机：在电源电压波动和干扰时，计算机正常工作，没有出现停止工作或故障等情况。

2.音响：在电源电压波动和干扰时，音响出现声音失真、杂音等现象，但整体上能够正常工作。

根据实验结果，我们可以得出结论：计算机具有较高的浪涌抗扰度，能够在电源电压波动和干扰时正常工作；而音响的浪涌抗扰度较低，容易受到电源电压的影响。

六、实验总结通过本次实验，我们探究了电气设备的浪涌抗扰度。

实验结果表明，不同电气设备具有不同的浪涌抗扰度，这对于设备的使用和维护都具有重要意义。

在实际应用中，我们应该根据电气设备的浪涌抗扰度选用相应的电源环境，并对电源进行稳定控制，以确保设备的正常运行。

此外，在实验过程中，我们还发现了浪涌抗扰度测试设备的重要性。

通过该设备，我们可以模拟各种电源电压波动和干扰情况，提前了解设备在不稳定电源条件下的表现，从而采取相应的措施进行保护和调整。

综上所述，本次实验对于加深我们对浪涌抗扰度的理解，提高我们对电气设备选择和维护的能力具有重要意义。

,浪涌冲击抗扰度试验
浪涌冲击抗扰度试验是一种对电气设备进行测试的方法，用于评估其对浪涌电压冲击的抗扰度能力。

在试验中，通过给设备施加短时间高电压浪涌，观察设备是否能正常工作，并评估其抗扰度能力是否符合相应的标准要求。

试验中的浪涌电压冲击可以是由雷电、电源开关、电机开关等引起的突然电压变化。

通过施加不同幅值和波形的浪涌电压冲击，可以评估设备在不同电压脉冲下的抗扰度能力。

通常，试验中会使用标准化的浪涌电压脉冲波形，并根据设备的特性和所在的工作环境选择合适的试验条件。

浪涌冲击抗扰度试验的目的是验证设备在面对浪涌电压冲击时的可靠性和稳定性。

通过进行这种试验，可以帮助设备制造商了解设备的工作极限和稳定性，确保其在实际使用过程中不会受到浪涌电压引起的故障或损坏。

在进行浪涌冲击抗扰度试验时，需要使用专业的试验设备和仪器，如浪涌发生器、浪涌电压计等。

同时，需要根据相关标准要求，确保试验的准确性和可靠性。

试验结果通常以设备的抗扰度等级、试验条件和数据记录等形式进行报告和评估。

总之，浪涌冲击抗扰度试验是评估电气设备对浪涌电压冲击的抗扰度能力的一种方法，旨在验证设备的可靠性和稳定性，以确保其在实际工作环境中的正常运行。

新版浪涌(冲击)抗扰度试验标准浅析Analysis of the New Surge(Shock)Immunity Test Standard孔强强,宋庆军,谭晨,王美霞,王庆民(国家半导体及显示产品质量检验中心(山东),山东济宁272000)Kong Qiang-qiang,Song Qing-jun,Tan Chen,Wang Mei-xia,Wang Qing-min(NationalSemiconductor&Display Products Quality Inspection Center(Shandong),Shandong Jining272000)摘要：浪涌(冲击)抗扰度试验是电子电器产品电磁兼容试验中的一个基本检验项目，用于评价电子电气设备在遭受浪涌(冲击)时的性能。

新版浪涌(冲击)抗扰度试验标准已于2020年1月1日实施，该文解读总结新版标准的差异变化，指出在试验等级、试验设备、试验配置及试验程序中的标准变化及注意事项，为相关检验检测人员和为相关生产企业在设计产品是能根据最新试验标准进行产品设计提供参考。

关键词：雷击浪涌；抗扰度；试验等级；标准差异中图分类号：TM835文献标识码：A文章编号：1003-0107(2020)02-0044-04Abstract:The surge(shock)immunity test is a basic inspection item in the electromagnetic compatibility test of electronic and electrical products.It is used to evaluate the performance of electronic and electrical equipment when subjected to a surge(shock).The new version of the surge(shock)immunity test standard has been im-plemented on January1,2020.This article briefly summarizes the differences and changes in the new version of the standard,and points out the standard changes and attention in the test level,test equipment,test confi-guration and test procedures.Matters to provide reference for relevant inspection and testing personnel and for relevant manufacturing enterprises to design products in accordance with the latest test standards when designing products.Key words:Lightning surge;immunity;test level;standard deviationCLC number:TM835Document code:A Article ID：1003-0107(2020)02-0044-040引言随着科技的不断发展，各种电气和电子设备被社会各领域广泛使用，实际应用中各类电气设备的电磁抗扰和电磁干扰问题也日益突出。

开关电源浪涌测试标准一、引言。

开关电源是电子设备中常见的电源供应方式，但在实际使用中，由于各种原因可能会导致电源浪涌，给设备带来损坏甚至危险。

因此，对开关电源的浪涌测试标准具有重要意义，本文将对开关电源浪涌测试标准进行详细介绍。

二、标准概述。

1. 浪涌现象。

开关电源在开关过程中会产生浪涌电流和浪涌电压，这种瞬时的电压和电流变化会对设备造成损害，因此需要进行浪涌测试以评估设备的抗浪涌能力。

2. 浪涌测试标准。

浪涌测试标准是对开关电源进行浪涌测试时所需遵循的规范和要求，包括测试方法、测试条件、测试设备等内容，其主要目的是评估设备在浪涌情况下的可靠性和稳定性。

三、浪涌测试方法。

1. 电压浪涌测试。

电压浪涌测试是对开关电源在电压浪涌情况下的抗干扰能力进行评估，主要包括暂态浪涌和长时间浪涌两种情况。

测试时需要使用相应的浪涌发生器对设备进行电压浪涌测试，根据标准规定的测试条件进行测试。

2. 电流浪涌测试。

电流浪涌测试是对开关电源在电流浪涌情况下的抗干扰能力进行评估，同样需要使用浪涌发生器对设备进行测试，根据标准规定的测试条件进行测试。

四、浪涌测试标准的重要性。

1. 保障设备安全。

浪涌测试标准的制定和执行可以有效评估设备在浪涌情况下的可靠性，保障设备在实际使用中的安全性。

2. 提高产品质量。

通过执行浪涌测试标准，可以及时发现设备在浪涌情况下的问题，并对产品进行改进和优化，提高产品的质量和可靠性。

3. 减少事故风险。

设备在浪涌情况下容易发生故障和损坏，执行浪涌测试标准可以有效减少设备故障和事故的风险，提高设备的稳定性和可靠性。

五、结论。

开关电源浪涌测试标准是评估设备抗浪涌能力的重要依据，通过执行相关的测试方法和标准要求，可以有效保障设备的安全性和可靠性，提高产品质量，减少事故风险，对于推动电子设备行业的发展具有重要意义。

六、参考文献。

1. GB/T 17626.5-2008《电磁兼容（EMC）测量和试验技术——浪涌传导骚扰试验》。

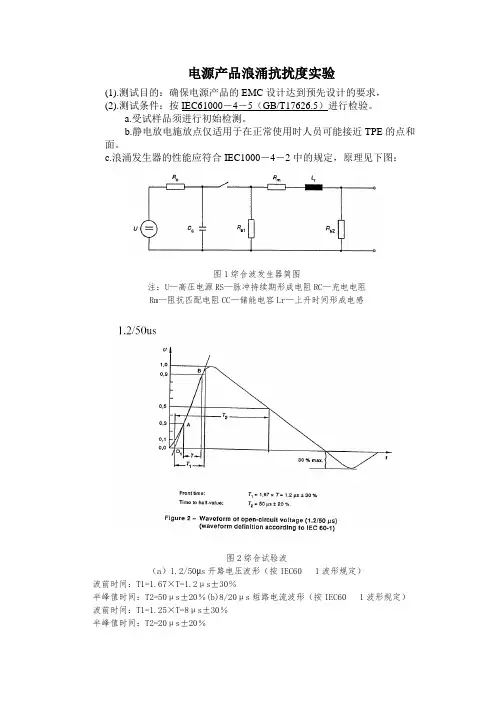

电源产品浪涌抗扰度实验(1).测试目的：确保电源产品的EMC设计达到预先设计的要求，(2).测试条件：按IEC61000－4－5（GB/T17626.5）进行检验。

a.受试样品须进行初始检测。

b.静电放电施放点仅适用于在正常使用时人员可能接近TPE的点和面。

c.浪涌发生器的性能应符合IEC1000－4－2中的规定，原理见下图：图1综合波发生器简图注：U—高压电源RS—脉冲持续期形成电阻RC—充电电阻Rm—阻抗匹配电阻CC—储能电容Lr—上升时间形成电感图2综合试验波（a）1.2/50μs开路电压波形（按IEC601波形规定）波前时间：T1=1.67×T=1.2μs±30％半峰值时间：T2=50μs±20％(b)8/20μs短路电流波形（按IEC601波形规定）波前时间：T1=1.25×T=8μs±30％半峰值时间：T2=20μs±20％c.对试验发生器的基本性能要求是：发生器内阻：2Ω（可附加电阻10Ω,以便形成12的发生器内阻）。

开路电压波：1.2/50μs；开路输出电压（峰值）：见表1，一般选等级2。

浪涌输出极性：正/负；在正、负两极分别作实验。

浪涌注入方式：L-N；L-PE；N-PE各进行一次实验。

浪涌移相范围：0°～360°；一般取0º、45º、90º、135º、225º、270º六点作评估实验。

最大重复率：每个相位角、每种输出极性5次；至少每分钟1次。

d.浪涌抗扰度实验等级如下表，开关电源一般取2或3级。

a.在室温下，对样品进行浪涌测试。

b.设备在测试后，应正常工作，输出电压应即符合正常工作范围内。

不应产生误指示误保护动作。

(4). 备注：a.检测员严格按照本作业指引进行检验，并作好相关记录。

b.在测试时失败或异常，速联系品管负责人或相关人员。

浪涌抗扰度试验报告模板一、试验目的浪涌（冲击）抗扰度试验是为了评价产品在外界突发电压（浪涌）或电流（冲击）冲击时的抗扰度能力，检验产品的稳定性和可靠性。

二、试验标准三、试验仪器和设备1.波形发生器：具备浪涌（冲击）脉冲生成能力，能够发生设定的电压和电流脉冲；2.示波器：用于监测被试产品的电压和电流响应；3.隔离变压器：用于隔离试验回路和电源；4.试验设备：包括被试产品、连接线和负载等。

四、试验步骤1.准备被试产品：按照使用说明或产品规格将被试产品连接至试验设备；2.设置试验参数：根据产品的额定电压和冲击等级等要求，设置试验仪器的波形参数和电压/电流能量等；3.进行试验：通过波形发生器发生设定的浪涌（冲击）脉冲，记录被试产品的电压和电流响应，并观察产品的稳定性和功能是否正常；4.重复试验：按照要求进行多次试验，以验证产品在不同冲击条件下的抗扰度能力；5.处理试验数据：整理试验数据，包括电压/电流波形图、产品响应情况和试验结果等；6.分析试验结果：根据试验数据和产品规格，评估被试产品的浪涌（冲击）抗扰度能力是否达到要求；7.编写试验报告：将试验步骤、数据和结果等整理成试验报告。

五、试验结果与结论根据试验数据分析以及产品规格要求，得出以下试验结果与结论：1.被试产品在设定的浪涌（冲击）冲击下，电压/电流波形响应符合规定的要求；2.被试产品在浪涌（冲击）冲击后，功能和稳定性正常，无明显故障；3.被试产品的浪涌（冲击）抗扰度能力符合产品规格要求。

六、试验总结与建议根据试验结果和评估1.被试产品在浪涌（冲击）抗扰度试验中表现稳定可靠，具备良好的抗扰度能力；2.针对试验过程中出现的问题或产品设计存在的不足，提出改进意见和建议，以提高产品的浪涌（冲击）抗扰度能力。

七、参考资料1.国际电工委员会（IEC）标准；2.被试产品的使用说明或产品规格。

开关电源雷电浪涌抗干扰能力测试1 引言开关电源抗电磁干扰考核中，抗雷电浪涌干扰能力是一条必不可少的指标。

众所周知，雷电浪涌抗干扰能力试验又叫脉冲冲击试验, 它是用来检验被测的开关电源在遭受高幅度的干扰电压或者电流时的性能。

iec标准推荐使用上升时间为1.2μs、下降时间为50μs的脉冲，其详细指标列在表1中。

测试脉冲电压应该从被测设备合适的部位注入，例如在各接线端之间、接线端和大地之间，甚至在同一条线上的独立电路之间注入。

测试时，应在所有正常运行状态下开展试验。

测试完成以后，被测试的设备应该到达标准规定。

当然，在脉冲冲击试验中，还经常用到一种单向的，上升时间8μs、下降时间20μs的放电电流脉冲。

但这类测试通常是针对低阻抗设备的。

2 测试标准关于雷电浪涌抗干扰能力试验标准，最常用的还是iec61000-4-5标准，其他各种不同的emi标准都很类似。

在本文所举的例子中，所用的各种不同的测试等级和相应的测试电压如下表2所示。

其中测试脉冲电压加在交流输入的两端分别与大地之间的，称为“共同模式”，而测试脉冲电压加在交流输入两端之间的，称为“正常模式”。

而本文所举的开关电源雷电浪涌抗干扰测试的例子中，经过认证，我们采用表中这些等级。

即“共同模式”脉冲电压最高为4kv，而“正常模式”脉冲电压最高为2kv。

3 测试方法(1) 测试设备和被测设备本文的例子中, 设备采用的是schaffner公司的nsg651, 该设备是经过认证的设备之一。

用“共同模式”脉冲电压测试的时候，把该设备内部的耦合电阻调到12, 耦合电容调到9μf; 用“正常模式”脉冲电压测试的时候, 把该设备内部的耦合电阻调到2, 耦合电容调到18μf。

而被测设备是一台ac-dc开关电源，其输入电压范围是通用的85～265vac，输出电压为24vdc。

该电源因为要销往欧、美等地，需要满足iec安全规格标准，其中就包含雷电浪涌抗干扰试验标准，所以必须开展雷电浪涌抗干扰试验。

浪涌抗扰度试验方法参考标准：《GB/T 14598.18-2007量度继电器第22-5部分：量度继电器和保护装置的电气骚扰试验－浪涌抗扰度试验》。

《GB/T 17626.5-2008电磁兼容试验和测量技术－浪涌抗扰度试验》。

产生原因：因供电线路被雷击，或者一些重型设备开关通断时，产生的仅仅几百万分之一秒时间内的一种剧烈脉冲。

具体分为：电力系统开关瞬态，雷电瞬态。

电力系统开关瞬态包括：a）主要的电力系统切换骚扰，例如：电容器组的切换b）配电系统中较小的局部开关动作或负载变化c）与开关器件相关联的谐振现象d）各种系统故障如：接地故障或电弧故障雷电瞬态：a)直接雷，它击于外部电路，注入的大电流流过接地电阻或外部电路阻抗而产生电压。

b)间接雷，装置在建筑物内，外导体上产生感应电压或电流c)附近直接对地放电的雷电电流，通过耦合到公共接地路径时产生的感应电压。

试验目的：本试验的目的验证被试装置在被激励并收到开关通断和雷击产生的浪涌电压在电源和互连线路上产生的高能量骚扰时能否正确工作。

试验对象：被试验的装置，可以是一只量度继电器或一台保护装置。

涉及的端口网络为：通讯端口、输入端口、输出端口、辅助电源端口等。

试验仪器：HAEFELY PSURGE8000浪涌试验仪浪涌发生器的典型波形：浪涌发生器出的典型波形如下表：试验方法：分别对辅助电源、输入/输出、通信分别进行试验，其中各个端口的耦合网络源阻抗并不一致，对辅助电源、输入/输出需进行线对地和线对线的试验，对通信网络仅进行线对地的试验，且仅对屏蔽层进行试验。

其中线对线试验为浪涌试验仪的L1、L2、L3对N之间试验，线对地试验为浪涌试验仪的L1、L2、L3、N对大地（即机壳地）之间试验。

因试验设备限制，现有耦合网络仅为电源端口试验的耦合网络，即线对地10Ω9µF，线对线0Ω18µF。

具体如下图：辅助电源端口的线对地试验接线图辅助电源端口的线对线试验接线图电流/电压互感器输入的线对地试验接线图电压互感器的线对线试验接线图状态输入/输出触点的线对地试验接线图状态输入/输出触点的线对线试验接线图通信端口和其他屏蔽线的线对地试验接线图电压等级如下表：验收准则：1、装置应正确接线2、装置应良好接地（包括装置接地和试验仪接地）3、实验过程中要保证试验人员与试验区域合适的距离。
