燃气轮机电站运行与维护随着能源需求的不断增长,燃气轮机电站作为一种高效、灵活且环保的发电方式已经成为很多国家的首选。
本文将介绍燃气轮机电站的运行原理、维护方法以及应对常见问题的解决方案。
一、燃气轮机电站的运行原理燃气轮机电站利用燃气燃烧产生高温高压气体,驱动轴承旋转从而带动发电机发电。
其运行原理可以简单概括为三个步骤:压缩、燃烧、膨胀。
首先,空气通过压气机被压缩,然后进入燃烧室与燃气混合燃烧,产生高温高压气体。
最后,高温高压气体通过涡轮机膨胀,使轴承旋转,从而驱动发电机发电。
二、燃气轮机电站的维护方法1. 润滑系统维护燃气轮机电站中的润滑系统是保证设备正常运行的重要组成部分。
定期检查润滑系统的油位、油质,并及时更换磨损严重的润滑油。
同时,注意清洁润滑系统的滤油器和冷却器,确保润滑油的质量和循环。
2. 空气滤清器维护燃气轮机电站的正常运行离不开干净的空气供给。
定期检查和更换空气滤清器,防止灰尘和杂质对燃气轮机造成损害。
此外,还要保持滤清器的清洁状态,定期清理滤网和滤芯。
3. 热交换器维护燃气轮机电站中的热交换器是调节气体温度的重要设备。
定期检查和清洗热交换器的管道和冷却器,确保其正常运行。
此外,还要注意热交换器的绝缘材料是否完好,避免热量损失。
4. 燃气轮机维护燃气轮机是燃气轮机电站的核心设备,其正常运行对发电效率和设备寿命影响很大。
定期检查燃气轮机的叶片、密封件和零部件,及时更换损坏的部件。
此外,还要注意清理燃气轮机周围的杂物,避免对其运行造成干扰。
三、应对常见问题的解决方案1. 气体压力异常当燃气轮机电站的气体压力异常时,应首先检查压气机的工作状态。
如果压气机存在故障或过热现象,可以进行冷却或维修。
另外,还要检查气体压力调节阀和阀门,确保其正常工作。
2. 燃气轮机温度过高燃气轮机温度过高可能是由于燃烧室积碳、冷却系统故障或燃气质量不佳等原因造成。
针对不同的原因,可以采取不同的解决方案,如清洗燃烧室、检修冷却系统或更换燃气供应。
燃气轮机运行与维修技术分析[摘要]燃气轮机实际运行过程,往往极易有故障问题产生,为能够确保燃气轮机可始终维持安全稳定的运行状态,则积极落实运行优化及其维修技术各项工作较为关键。
鉴于此,本文主要探讨燃气轮机运行及其维修技术,仅供业内相关人士参考。
[关键词]燃气轮机;维修技术;运行;前言:伴随工业化持续快速发展,燃气轮机实际应用范围逐步扩大,对其总体的运行安全及稳定性也提出更高要求。
因而,对燃气轮机运行及其维修技术开展综合分析较为必要。
1、关于燃气轮机的运行及其维修现状燃气轮机当前的检修工作,通常是以计划性的检修方法为主,侧重于对于热通道各个部件具体运行情况、燃烧室具体状态方面检查维修。
实践中,技术员需全面掌握等效开启次数和运行时间各项参数,才可将检修周期具体明确下来。
因燃烧室处于正常运行状态下呈较高温度,故维修重点多数放到燃料喷嘴、过渡段、火焰筒、旋流装置方面,以周期性的检查维修为主要模式,将运行过程潜在隐患排除。
针对护环、透平静及动叶片,这些都是热通道的部件检测维修重点部分,防止脱离、锈蚀各种问题出现[1]。
针对各种故障能及时开展处理工作,实施综合性的预防工作。
整机检修是燃气轮机一种常用检测维修方式,往往包含着透平部件、压气装置、燃烧室等。
维修工作周期长,且工作量大,所需投入维修方面成本较高。
但因维修过程当中需要依赖于主机生产制造企业,致使维修工作欠缺灵活性,检修工作与企业生产无法同步。
对此,应当积极落点燃气轮机的运行优化各项工作,并能够积极落实维修技术相关工作,便于达到更高的维修成效。
2、燃气轮机的运行优化策略及其维修技术2.1运行优化一是,确保燃气轮机当中压气装置所吸入空气总体质量得到提升。
压气装置当中所进入空气如果所含杂质过多,则会致使燃气轮机的叶片磨损。
所以,可加设空气过滤装置,对空气起到净化作用,确保压气装置所吸入空气实际质量得以提升。
对滤芯实施严格检查及更换处理工作。
空气流量维持平稳状态,不可出现过低穷苦,以免压缩装置有喘振情况出现;二是,对燃料内部杂质予以严格把控,以免杂质燃烧后,燃烧室内部喷嘴磨损,满足要求条件下,可注重燃料的合理优选,确保燃料燃烧之后的杂质不会对设备造成严重影响[2];三是,对设备实际启动次数予以合理把控。
燃气轮机发电设备的检修及运行策略燃气轮机发电设备是一种高效的发电方式,其燃料消耗少、污染低、响应快等特点使其在发电行业中具有广泛的应用。
然而,燃气轮机发电设备在长期使用过程中,由于部件、元器件的老化、损失以及一些意外因素的作用,会导致燃气轮机设备的性能降低,甚至引起故障,影响发电效率和正常运行。
因此,保持燃气轮机设备的良好运行状态,严格执行检修、保养和维护工作显得尤为重要。
1. 常规检查在燃气轮机发电设备的日常运行中,应经常进行常规检查,包括机壳、管道、风道、冷却液、燃气等系统。
根据检查发现的问题,及时采取相应的措施修复或更换故障部件,保障燃气轮机稳定高效、安全运行。
2. 定期检修为确保燃气轮机发电设备的长期可靠运行,除了规定的日常巡检外,还需要定期对设备进行全面检修。
全面检修包括机械、电器、液压、气动等多个方面。
检修范围应该包括燃气轮机的各部分,特别是关键部位如涡轮、压气机、燃烧室、液压、发电机,同时还要对发电设备的控制系统进行全面检修和调整。
1. 正常运行策略正常情况下,燃气轮机设备应该按照设备制造商的要求和指令进行操作。
应该遵循以下原则:(1) 燃气轮机设备要在正常条件下运行,防止过负荷或过高温度。
(2) 对设备进行充分预热,确保设备在运行前达到预期温度。
(3) 保持设备的清洁,避免积尘。
(4) 定期清洗燃烧室,避免燃烧产生污垢,影响设备的正常运行。
运行时调整可以使燃气轮机发电设备更快和更有效地适应变化的需求和工作负载。
调整应该考虑到以下影响因素:(1)外界环境因素:如气温、气压、湿度等,会影响燃气轮机设备的发电效率和运行效果。
(2)负载:燃气轮机设备在不同负载下的运行参数以及转矩、速度等关键部件的性能。
(3)燃气比:燃气轮机设备的燃气比也是一个重要参数,燃气比过高或过低都会导致设备运行不稳定,进而影响其发电效率。
燃气轮机发电设备在长期运行过程中,养护保养和检修是确保设备长期稳定高效运行的关键措施。
燃气轮机的维护与运行控制技术近年来,随着国家对清洁能源的不断提倡与推广,燃气轮机作为清洁、高效、可靠的发电设备逐渐受到人们的关注。
然而,在燃气轮机的安装、运行与维护等方面,仍存在着一些技术难题。
本文将围绕燃气轮机的维护与运行控制技术展开探讨,分析其现状及未来发展方向。
一、燃气轮机的基本原理及现状燃气轮机是一种利用高温、高压气体驱动涡轮机发电的型式。
其基本原理是将燃气加热后,将燃气通过高速转动的涡轮机,使涡轮机旋转,进而驱动发电机发电。
与传统热电联产系统相比,燃气轮机发电具有的优点是节能、环保等。
近年来,随着我国经济的飞速发展和能源需求的不断增长,燃气轮机发电越来越受到人们的重视。
然而,燃气轮机的运行与维护也面临着一些困难。
首先,在燃气轮机的选型方面,由于其燃烧温度高、工作介质多,因此需要对燃气轮机的材料、设计参数等进行高要求。
其次,在实际运行中,燃气轮机需要有高精度的监测、控制系统,以便保证燃气轮机在高精度、高效率、高品质的状态下运行。
另外,对于燃气轮机的维护与保养,需要有专门的设备及技术人员来进行,否则会影响燃气轮机的稳定运行。
二、燃气轮机的运行控制技术燃气轮机的运行控制技术是保证其正常运行的重要保证。
在实际运行中,必须对燃气轮机的各项参数进行监测,如转速、温度、压力等参数。
在此基础上,可以进行运行控制与调整,以达到最佳的效益。
1、燃气轮机的监测系统燃气轮机的监测系统是其运行控制的基础。
主要有以下几个方面需要监测:(1)转速监测。
燃气轮机的转速是决定其输出功率大小的主要因素之一。
因此,需要对其转速进行高精度、快速的监测,并反馈到控制系统中。
(2)温度监测。
燃气轮机的各个部位都需要进行温度监测,以便及时发现异常情况并进行处理。
在高温环境下,温度的变化会影响到燃气轮机的正常运行。
(3)压力监测。
燃气轮机的高压、低压系数都需要进行监测,以保证燃气轮机的正常运行。
在一些情况下,如气体泄漏、涡轮叶片损坏等情况,压力的异常变化会给燃气轮机造成很大损害。
燃气轮机的检修及运行维护策略摘要:社会经济的快速发展使工业生产和日常生活加大了对能源的需求量,在能源消耗总量日益增大的过程中带来了严重的环境污染问题。
通过对节能减排政策的逐步推行,扩大燃气轮机在电力企业当中的应用范围,并将其作为了新型的电力设备进行使用,充分的发挥出了燃气轮机在电力企业运行阶段的重要作用。
现阶段需要确保燃气轮机检修作业的顺利开展,通过对燃气轮机的运行情况予以观察,切实的保障燃气轮机的安全性与稳定性。
关键词:燃气轮机;检修;运行维护引言燃气轮机在实际的运行过程中具有简易性的特点,并且涉及到了气体动力学、燃烧学和材料力学等方面的学科内容,通过与控制和测试等学科的有机融合,形成了以高端形式为主的设备类型。
通过加大对燃气轮机的检修以及运行维护力度,切实到保障了机械生产的可靠性与运行稳定性。
一、分析燃气轮机发电设备的运行和检测现状(一)设备出现多次重启现象在燃气轮机的运行过程中,由于受到了操作流程和其他外界因素和故障问题干扰,导致燃气轮机时常会处于重启的状态,不仅不利于保障燃气轮机内部结构的稳定性,还会导致叶轮的承受能力逐渐下降。
燃气轮机属于大型的发电类设备,在使用的过程中需要避免对燃气轮机进行频繁的关闭和重启操作,容易对燃气轮机的内部结构带来较大的损害。
为此,在燃气轮机的运行过程中,需要通过对操作流程和作业方式的完善与整改,以此来达到降低重启频率的效果。
(二)检修人员缺乏优质的专业技能在燃气轮机等设备的使用过程中,需要定期的开展检修和维护作业,对于现阶段的燃气轮机操作环节来说,部分检修工作人员缺乏对检修和维护工作重要性的认识,并且尚未定期参与专业培训工作,导致检修人员的专业技能和综合素质水平难以得到有效提升,在技术能力欠缺的情况下,不利于保障日常设备维护工作的有效落实,导致燃气轮机等设备在长久化的运行过程中出现了不同程度的磨损问题,从而提高了设备故障问题的发生几率,难以保障生产作业的稳定运行。
燃气轮机发电机组的运行维护与典型案例分析摘要:燃气轮发电机组在实际运行的过程中,主要承担调峰运行任务。
由于频繁起停,导致燃气轮机组设备故障问题的时有发生,不利于燃气轮机发电厂的安全运行。
基于此本文结合电厂的实际运行经验,就燃气轮机发电机组调峰运行的维护保养及典型故障进行分析,以供参考。
关键词:燃气轮机发电组;调峰运行;维护保养;案例分析。
引言燃气轮机-汽机联合循环发电符合清洁能源的整体要求,同时,通过天然气的使用,也大大减少了对传统能源的浪费,有效缓解了因火力发电造成的环境污染等问题。
燃气轮发电机组由于具备起停时间较短的特点,大多用于电网的调峰运行。
1燃机发电厂运行简介1.1发电机组运行原理燃气轮发电机厂的主要设备包括燃机发电机组、余热锅炉、汽轮机发电机组、主变压器等,当然还有很多辅助设备。
天然气发电厂是通过天然气管道将天然气输送至燃机。
燃机运行时,燃烧天然气产生高温气流做功,将热能转化为动能,带动发电机转子高速运行,通过电磁感应将动能转化为电能。
发电机出口电压一般为10.5千伏,通过变压器升压后输送至电网,由电网再进行分配给各用电负荷。
燃机产生的高温气流做功后排出的尾气仍有很高的温度,这些高温气体再通过余热锅炉进行热交换,产生的蒸汽再推动一台汽轮发电机组发电。
这就是燃机-汽机联合循环运行。
如果只是燃机单循环运行,效率低,不经济。
所以燃气轮机发电厂大多是联合循环发电机组。
1.2燃气轮机发电现状目前我国采用的燃气轮机发电机组多数来源于国际进口,依赖性较强。
大约在2006年后,很多燃机机组相继投产后,年发电利用小时在3500小时左右,承担了较多的调峰运行任务。
但近几年,随着新机组的不断上马,风电、水电、光伏发电等新能源的利用以及天然气供应的紧张,天然气发电厂在浙江都采用两部制电价,年发电计划一般只有几百个小时,主要用于开机保养和临时顶峰。
在有顶峰需求的区域,也被调度为连续运行。
2燃气轮发电机组调峰运行的维护保养2.1燃机机组调峰运行的特点燃气轮机发电机组凭借自身优良的特性被很多人看做是建设调峰电源的最佳选择之一。

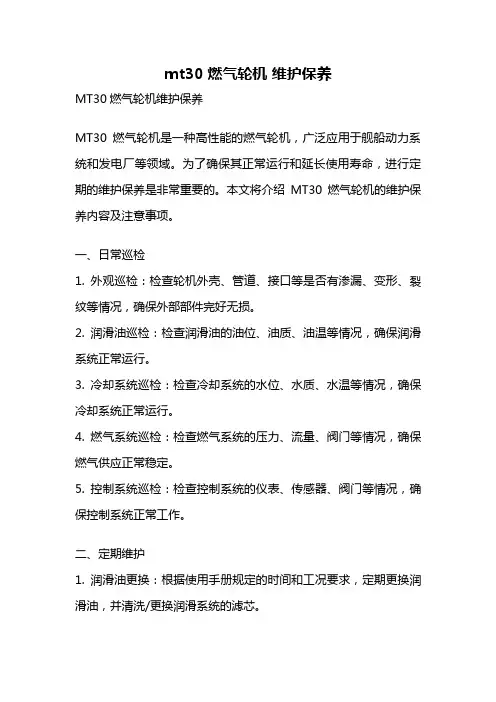

mt30燃气轮机维护保养MT30燃气轮机维护保养MT30燃气轮机是一种高性能的燃气轮机,广泛应用于舰船动力系统和发电厂等领域。
为了确保其正常运行和延长使用寿命,进行定期的维护保养是非常重要的。
本文将介绍MT30燃气轮机的维护保养内容及注意事项。
一、日常巡检1. 外观巡检:检查轮机外壳、管道、接口等是否有渗漏、变形、裂纹等情况,确保外部部件完好无损。
2. 润滑油巡检:检查润滑油的油位、油质、油温等情况,确保润滑系统正常运行。
3. 冷却系统巡检:检查冷却系统的水位、水质、水温等情况,确保冷却系统正常运行。
4. 燃气系统巡检:检查燃气系统的压力、流量、阀门等情况,确保燃气供应正常稳定。
5. 控制系统巡检:检查控制系统的仪表、传感器、阀门等情况,确保控制系统正常工作。
二、定期维护1. 润滑油更换:根据使用手册规定的时间和工况要求,定期更换润滑油,并清洗/更换润滑系统的滤芯。
2. 空气滤清器更换:定期更换空气滤清器,确保燃气轮机进气系统的清洁。
3. 火花塞更换:根据使用手册规定的时间和工况要求,定期更换火花塞,保证燃气点火系统的正常工作。
4. 冷却系统清洗:定期清洗冷却系统,防止水垢和污垢堵塞冷却管道,影响冷却效果。
5. 燃气系统检修:定期检修燃气系统的阀门、管道等部件,确保燃气供应的安全可靠。
6. 控制系统校准:定期校准控制系统的仪表、传感器,确保控制系统的准确性和稳定性。
三、故障处理1. 故障诊断:当发现燃气轮机出现异常情况时,应及时进行故障诊断,找出故障原因。
2. 故障修复:根据故障诊断结果,进行相应的修复措施,确保燃气轮机能够正常运行。
3. 故障记录:对每次故障进行记录,包括故障发生时间、原因、修复过程等,以便后续分析和预防。
四、安全注意事项1. 在进行维护保养时,必须遵守相关的安全操作规程,佩戴好个人防护装备。
2. 在维护保养前,必须切断燃气轮机的电源和燃气供应,并确认所有的能量已经释放完毕。
3. 维护保养时,应按照使用手册的要求进行,严禁擅自拆卸或调整燃气轮机的部件。
第一节机组布置形式发电间——燃气轮机、发电机、励磁机布置在发电间内,安装在同一个隔振钢筋混凝土基础上。
发电机油滑系统等主要设备均沿右侧墙布置。
此外,由于燃气轮机是燃用易燃易爆气体,在燃气轮机启动过程中,为防止燃料气偶然泄露在厂房内,造成后果,因此在主机间的墙上装有气体泄露报警装置和防爆抽风装置等。
主机间的上方是进气过滤、消音通道,内装有消音插班、板式过滤器和百叶窗。
为便于安装和维修,机组正上方安装一台5t手动单轨吊车,用于吊装设备。
控制间——控制主机运行。
控制间内有主机控制台、锅炉控制台等。
操纵台上方有一个小观察窗,操作者不需进入机房,就可以观察机组运行的情况。
低压间——内装有起动整流电源柜、励磁柜、交直流柜、低压配电柜和直流屏等。
高压间——装有电站所需的发电机柜、发电机PT柜、母线PT柜等高压柜。
整个机组布置紧凑,占地面积小,而且噪音低,运行、维护方便。
主机厂房后面是锅炉区及锅炉平台,锅炉的控制布置在主厂房控制间内。
燃气压缩机厂房由增压间组成,压缩机厂房与主机厂房后面燃气压缩机增压间——有燃气压缩机,安装在隔振基础上。
在室内上方有5t手动单轨吊车。
在增压间的墙上还安装有防爆抽风机,用于对机房进行换气。
燃气压缩机控制间——用于控制压缩机的运行,内装有压缩机的控制仪表柜。
第二节性能数据燃气轮机发电机组的主要性能参数如下(在标准状态下)额定输出电功率2000kw额定电压 6.3kv (或10kv)燃气轮机型号WJ6G1发电机型号TF2500—6/1340蒸汽锅炉产汽量6t/h (与温度和压力有关)过热蒸汽温度300℃过热蒸汽压力(表压) 1.3Mpa(按用户需要)使用燃料焦炉煤气、天然气、煤层气、石油伴生气、柴油、煤油等燃料耗率 15.65MJ/KW*h(额定功况)第一章发电机组1、简述本节所指的发电机组包括燃气轮机、发电机、励磁机、联轴节、底座、燃气轮机主支撑、辅助支撑及控制系统等。
在燃气轮机发电机组中,燃气轮机是原动机,利用已增压的燃气作燃料,在燃气轮机中燃烧作功,通过其拖动的发电机发电。
