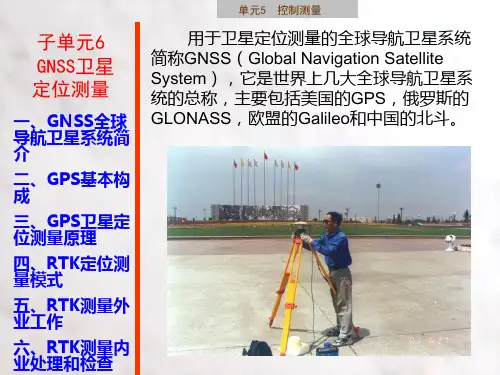

建筑施工测量课件子单元5-6 GNSS卫星定位测量

N
P
8.8m 7 6.2m 6
5
2.5m 1
2
34
M 3.7m 7.8m
16.8m 19.8m
Q
量距精度应达到设计精度要求。
量出各轴线之间距离时，钢尺零点要始终对 在同一点上。
4.2 放线建筑物
2 恢复轴线位置的方法
恢复轴线位置的方法有设置轴线控制桩和龙门板两种形式。 （1）设置轴线控制桩
轴线控制桩设置在基槽外，基础轴线的延长线上，作为开槽后，各施工阶段 恢复轴线的依据。
（2）经纬仪投测法
在轴线控制桩上安置经纬仪，严格整平后，瞄准基础墙面上的轴线标 志，用盘左、盘右分中投点法，将轴线投测到楼层边缘或柱顶上。 将所有端点投测到楼板上之后，用钢尺检核其间距，相对误差不得大 于1/2000。检查合格后，才能在楼板分间弹线，继续施工。
4.4 进行砌体工程主体结构的施工测量
感谢聆听
THANK YOU
项目4 建筑施工测量
2 高程传递
（1）利用皮数杆传递高程 一般建筑物可用墙体皮数杆传递高程。
（2）利用钢尺直接丈量 （3）吊钢尺法
用悬挂钢尺代替水准尺，用水准仪读数，从下向上传递高程。
4.5 进行高层建筑主体结构的施工测量
1 激光铅垂仪
激光铅垂仪是一种专用的铅直定位仪器。适用于高层建筑物、烟囱及高塔架 的铅直定位测量。 激光铅垂仪主要由氦氖激光管、精密竖轴、发射望远镜、水准器、基座、激 光电源及接收屏等部分组成。
小钉
混凝土 木桩
N
7 6
5
1
2
M
P
34
Q
（2）设置龙门板
龙门桩
N
龙门板 细线
M
细线

知识点二 GPS定位技术
GPS全球定位系统由空间星座部分、地面监 控部分以及用户接收机三部分组成。
一、 GPS概述
GPS（Global Positioning System）
是一种可以授时和测距的空间 交会定点的导航系统
可向全球用户提供连续、实时、高精度的三维位 置，三维速度和时间信息。
GPS的组成
地面监控部分
1 3
Colorado springs
5 5
Hawaii
Ascencion Diego Garcia
5
kwajalei n
GPS卫星星座
24 3
用户设备部分
按用途分：导航型、测地型、授时型
GPS接收 机硬件
用户设备
按载波频率分： 单频接收机、双频接收机
微处理机
终端设备
数据处理 软件
≤10 ≤10 ≤10 ≤10 ≤15
b(ppm)
≤2 ≤5 ≤10 ≤10 ≤20
最弱边相对 中误差
➢GPS 外业观测
① 天线安置---对中、整平、定向并量取天线高; ② 接收机操作； ③ 观测记录
任务一 GPS在地籍测量中的应用
一、GPS在地籍图测绘中的应用
➢ 它不要求通视，这样避免了常规地籍控制测量点
GPS测量的实施
工作程序：技术设计、选点与建立标志、外业观测、 成果检核与处理等阶段
➢ 踏勘选点及建立标志
① 在交通方便，易于安置接收设备的地方;
② 视野开阔，以便于同常规测量控制网的联测;
③ 在 15º 截止高度角以上应不存在障碍物;
④ GPS点应避开对电磁波接收有强烈吸收、反射等干扰影响的金 属和其它障碍物体。
GPS定位的关键是测定用户接受机天线至GPS卫星之间的距离

制网，可越级布设或同等级扩展。
单元5 控制测量
子单元1 控制测量概述
三、高程控制测量
测定控制点高程的工作，称为高程控制测量。
1.高程控制测量的形式
2.高程控制测量的等级
3.高程控制测量的布设
单元5 控制测量
子单元1 控制测量概述
1.高程控制测量的形式
高程控制测量的主要形式是水准测量。也可采用三角高程测 量和GNSS拟合高程测量。
（4）导线点应有足够 密度，分布应尽量均匀， 便于控制整个测区。
单元5 控制测量
子单元2 导线外业测量
观测标志
长期保存的控制点
长期保存的控制点，则应 埋设混凝土标石，中心钢筋 顶面应刻有交叉线，其交点 即为永久标志。
临时控制点 若导线点属临时控制点，则 只需在点位上打一木桩，桩顶 面钉一小钉，其小钉几何中心 即为导线点中心标志。
第一条边的方位角计算：该边与已 知方向αAB是角度增加关系，有
αA1 =αAB + βA
= 57°59′30″ + 99°01′00″
= 157°00′30″
第二条边的方位角计算：先求第一 条边的反方位角（+ 180°），再增减1 号点的转折角，由于是左角：
α12 =α12 + 180° + β1= 157°00′30″+180°+167°45′36″
α12=144°46′06″
单元5 控制测量
子单元2 导线外业测量
3.支既不附合到另一已知控制 点，又不回到原起始控制点的导线，称为支导线，亦称自由导线 。如图所示，A为已知控制点，αAB为已知方向，l、2为支导线 点。因支导线仅一端为已知点，则测角、量距发生错误时，无法 进行检核，有关规范对其点数均有限制。

整理ppt
3
二. 我国常用大地坐标系统简介
（一）北京54坐标系(BJZ54) （二）西安80坐标系 （三）2000国家大地坐标系 （四）WGS－84坐标系 （五）自定义坐标系 （六）坐标系间的转换
整理ppt
4
（一）北京54坐标系(BJZ54)
北京54坐标系为参心大地坐标系，大地上的一点 可用经度L54、纬度M54和大地高H54定 位，它 是以克拉索夫斯基椭球为基础，经局部平差后产 生的坐标系。
co ssin x x
y B(1m ) sin co s y y A
整理ppt
35
GPS动态测量
GPS动态测量含义 RTK测量特点 RTK应用范围 RTK测量方法分类
整理ppt
36
GPS动态测量含义
GPS动态测量技术（Real Time Kinematic）——
经典大地测量基准通常采用的是与区域大地水准面最 佳拟合的参考椭球，其中心往往与地心不重合。由于地 球表面的不规则性，适合于不同地区的参考椭球的大小、 定位和定向都不一样，每个参考椭球都有各自的参数和 参考系。参考椭球对于天文大地测量、大地点坐标的推 算以及国家测图和区域绘图来说，是十分适宜的。
整理ppt
整理ppt
6
（二）西安80坐标系
1980年国家大地坐标系采用地球椭球基本参数为 1975年国际大地测量与地球物理联合会第十六届 大会推荐的数据，即IAG 75地球椭球体。该坐标 系的大地原点设在我国中部的陕西省泾阳县永乐 镇，位于西安市西北方向约60公里，故称1980年 西安坐标系，又简称西安大地原点。
自定义坐标系也称地方独立坐标系 最初在建立坐标系时,由于技术条件的限制,定向、定位
精度有限，导致最终所定义的坐标系与国家坐标系在坐 标原点和坐标轴的指向上有所差异； 出于成果保密等原因，在按国家坐标系进行数据处理后， 对所得的成果进行了一定的平移和旋转，得出独立坐标 系； 为了减少投影变形，进行投影的中央子午线的变换； 为了满足工程的要求或工程施工方便而建立独立坐标系。
