建筑施工测量培训课件.pptx

第二节 建筑施工场地的控制测量
一、概述
由于在勘探设计阶段所建立的控制网，是为测图而建立的，有时 并未考虑施工的需要，所以控制点的分布、密度和精度，都难以 满足施工测量的要求；另外，在平整场地时，大多控制点被破坏。 因此施工之前，在建筑场地应重新建立专门的施工控制网。
第二节 建筑施工场地的控制测量
2．施工测量的精度主要取决于建(构)筑物的大小、性质、用途、材 料、施工方法等因素。一般高层建筑施工测量精度应高于低层建 筑，装配式建筑施工测量精度应高于非装配式，钢结构建筑施工 测量精度应高于钢筋混凝土结构建筑。往往局部精度高于整体定 位精度。
3．由于施工现场各工序交叉作业、材料堆放、运输频繁、场地变动 及施工机械的震动，使测量标志易遭破坏，因此，测量标志从形 式、选点到埋设均应考虑便于使用、保管和检查，如有破坏，应 及时恢复。
xo )sin
( yP
yo )cos
第二节 建筑施工场地的控制测量
2．建筑基线 建筑基线是建筑场地的施工控制基准线，即在建筑场地布置一条或
几条轴线。它适用于建筑设计总平面图布置比较简单的小型建筑 场地。 （1）建筑基线的布设形式 建筑基线的布设形式，应根据建筑物的 分布、施工场地地形等因素来确定。常用的布设形式有“一”字 形、“L”形、“十”字形和“T”形，如图11-2所示。 （2）建筑基线的布设要求 1）建筑基线应尽可能靠近拟建的主要建筑物，并与其主要轴线平行， 以便使用比较简单的直角坐标法进行建筑物的定位。 2）建筑基线上的基线点应不少于三个，以便相互检核。 3）建筑基线应尽可能与施工场地的建筑红线相连系。 4）基线点位应选在通视良好和不易被破坏的地方，为能长期保存， 要埋设永久性的混凝土桩。
（4）变形观测工作。随着施工的进展，测定建（构）筑物的位移和 沉降，作为鉴定工程质量和验证工程设计、施工是否合理的依据。
第一节 施工测量概述
二、施工测量的特点
1．施工测量是直接为工程施工服务的，因此它必须与施工组织计划 相协调。测量人员必须了解设计的内容、性质及其对测量工作的 精度要求，随时掌握工程进度及现场变动，使测设精度和速度满 足施工的需要。

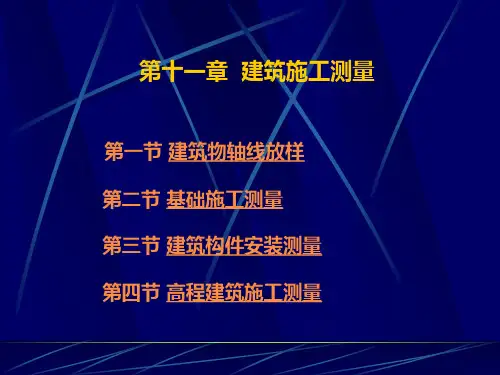

第十一章 建筑施工测量
教学要点
一、教学内容 （1）施工测量的概念、特点、原则； （2）建筑施工场地的控制测量； （3）民用建筑的施工测量； （4）高层建筑的施工测量； （5）工业建筑的施工测量； （6）建筑物的变形观测； （7）竣工总平面图的编绘。 二、重点和难点 （1）重点 建筑基线布设和测设的方法，施工场地的高程控制测量的方法，
建筑物（或构筑物）的施工放样、构建安装及变形观测的一般方法； （2）难点 建筑物（或构筑物）的施工放样。 三、教学要求 （1）了解建筑施工测量的概念、特点和原则，建筑方格网布设和测设的方
法，竣工总平面图的编绘方法。 （2）掌握建筑基线布设和测设的方法，施工场地的高程控制测量的方法，
建筑物（或构筑物）的施工放样、构建安装及变形观测的一般方法和过 程。
地，可采用建筑方格网。 ④建筑基线 对于地势平坦且又简单的小型施工场地，可采用建筑基
线。 （2）施工高程控制网 施工高程控制网采用水准网。 2．施工控制网的特点 与测图控制网相比，施工控制网具有控制范围小、控制点密度大、
精度要求高及使用频繁等特点。
第二节 建筑施工场地的控制测量
二、施工场地的平面控制测量
第一节 施工测量概述
三、施工测量的原则
为了保证各个建（构）筑物的平面位置和高程都符合设计要求， 施工测量也应遵循“从整体到局部，先控制后碎部”的原则。即 在施工现场先建立统一的平面控制网和高程控制网，然后，根据 控制点的点位，测设各个建（构）筑物的位置。
此外，施工测量的检核工作也很重要，因此，必须加强外业和内 业的检核工作。
y′
坐标系与测量坐标系的坐标 O
y
换算。
图11-1 施工坐标系与测量坐标系的换算
第坐标系，x′o′y′为施工坐标系，xo、yo 为施工坐标系的原点O′在测量坐标系中的坐标，α为施工坐标系
的纵轴o′x′在测量坐标系中的坐标方位角。设已知P点的施工坐标
第一节 施工测量概述
一、施工测量概述
在施工阶段所进行的测量工作称为施工测量。施工测量的目的是 把图纸上设计的建(构)筑物的平面位置和高程，按设计和施工的 要求放样(测设)到相应的地点，作为施工的依据。并在施工过程 中进行一系列的测量工作，以指导和衔接各施工阶段和工种间的 施工。
施工测量贯穿于整个施工过程中。其主要内容有：
（1）施工前建立与工程相适应的施工控制网。
（2）建（构）筑物的放样及构件与设备安装的测量工作。以确保施 工质量符合设计要求。
（3）检查和验收工作。每道工序完成后，都要通过测量检查工程各 部位的实际位置和高程是否符合要求，根据实测验收的记录，编 绘竣工图和资料，作为验收时鉴定工程质量和工程交付后管理、 维修、扩建、改建的依据。
1．施工控制网的分类 施工控制网分为平面控制网和高程控制网两种。 （1）施工平面控制网 施工平面控制网可以布设成三角网、导线网、
建筑方格网和建筑基线四种形式。 ①三角网 对于地势起伏较大，通视条件较好的施工场地，可采用三
角网。 ②导线网 对于地势平坦，通视条件较好的施工场地，可采用导线网。 ③建筑方格网 对于建筑物多为矩形且布置比较规则和密集的施工场
为（x′P、y′P），则可按下式将其换算为测量坐标（xP、yP）：
xP yP
xo yo
xP xP
cos sin
yP sin yP cos
（11-1）
如已知P的测量坐标，则可按下式将其换算为施工坐标：
xP ( xP xo )cos ( yP yo )sin （11-2）
yP
( xP
1．施工坐标系与测量坐标系的
坐标换算
x
施工坐标系亦称建筑坐标系， 其坐标轴与主要建筑物主轴
x′
线平行或垂直，以便用直角
α
坐标法进行建筑物的放样。
y′P
施工控制测量的建筑基线和建 筑方格网一般采用施工坐标 系，而施工坐标系与测量坐 标系往往不一致，因此，施
yO O′
xO
yP
x′P xP
工测量前常常需要进行施工
